NÁVOD NA OBSLUHU LST 1503 VR Flex
– Hladina akustického tlaku: 87 dB(A);
Hlučnosť a vibrácia ..... 154
Vylúčenie zodpovednosti ..... 158
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplikačné tipy a dôležité informácie.
Symboly na náradí
Pokyn pre likvidáciu použitého spotrebiča (pozri strana 158)!
Technické údaje
| Typ náradia | Štokovací strojLST 803 VR LST 1503 VR | ||
| Pracovná šírka mm 55–130 40–92 | |||
| Otáčky chodu naprázdno ot./min 800–2400 800–2400 | |||
| Príkon W 1800 | 1200 | ||
| Výkon | W 1200 | 700 | |
| Upnutie nástroja | M14 | M14 | |
| Hmotnosť (bez kábla) | kg | 7,2 | 5,9 |
| Trieda ochrany | II/☐ | II/☐ | |

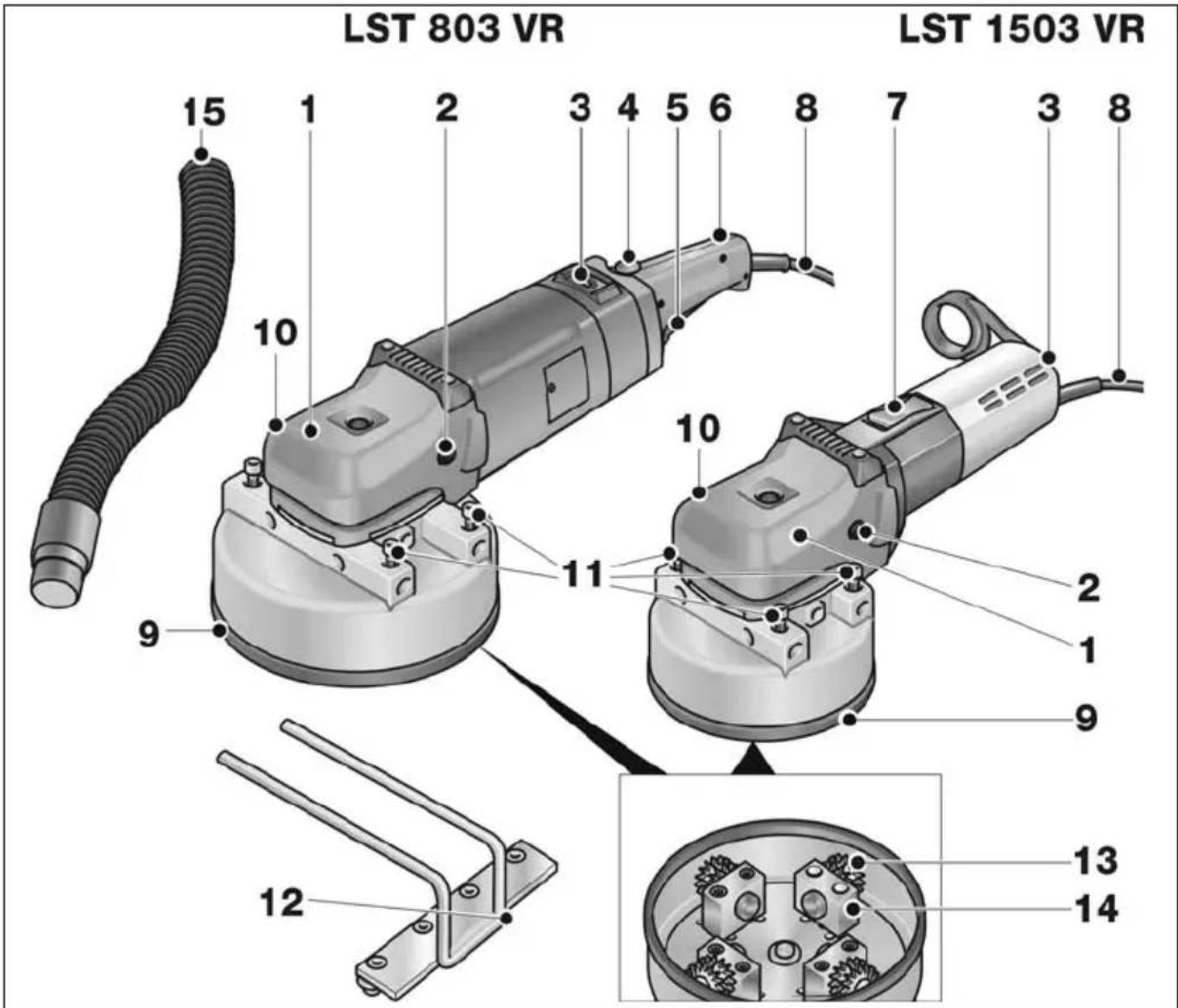

Na prvý pohl'ad
S výstupom vzduchu a šípkou smeru otáčania.
2 Upevňovacia skrutka uchopovacieho krytu
3 Nastavovacie koliesko na predvol'bu otáčok
4 Blokovanie zapnutia (iba LST 803 VR)
5 V y (ibp LSTi803nVR) a č
Na zapnutie a vypnutie.
6 T y čová(říkladvšt 803 VR)
7 K o l i e s k o
Na zapnutie a vypnutie.
So zaskakovacou polohou pre trvalú prevádzku.
10 Pripojovacie hrdlo pre odsávanie prachu
11 Upevňovacie skrutky pre namontovatel'nú zarážku
– predložený návod na obsluhu,
- "Všeobecné bezpečnostné pokyny" na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl'a nich.
Toto elektrické náradie je konštruované podľa súčasného stavu techníky a uznávaných bezpečnostne-technických pravidiel.
Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len
- pre stanovené použitie,
- v bezchybnom bezpečnostne-technickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnosť.
Stanovené použitie
– na živnostenské nasadenie v priemysle a remeslníctve,
- na zdrsňovanie, prípadne frézovanie kamenných povrchov s nástrojmi, ktoré sú pre toto náradie ponúkané výrobcom,
– na nasadenie v oblasti schodiska a pre plochy.
Bezpečnostné upozornenia pre štokovacie stroje
VAROVANIE!
Prečítajte si všetky bezpečnostné upozor- nenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.
■ Toto elektrické náradie so zodpovedajúcim príslušenstvom sa má používať ako sanačná frézka.
Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.
Nedodržanie nasledujúcich pokynov môže viest k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné pre prácu s drôtenými kefami, leštenie, brúsenie s brúsnym papierom, renovačné brúsenie a rozbrusovanie.
Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia aporanenia.
■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie.
Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit, nie je zárukou žiadneho bezpečného použitia.
Prípustné otáčky vloženého nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a lietať.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedať rozmerovým údajom elektrického náradia.
Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryť alebo kontrolovať.
Brúsne kotúče, brúsne taniere alebo iné prislušenstvo sa musia presne hodit na brúsne vreteno Vášho elektrického náradia.
Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.
Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín, brúsne taniere z hl'adiska trhlín, obrúsenia a silného opotrebenia. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba
a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat' s najvyššími otáčkami.
Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.
Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.
Oči sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití. Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utripieť stratu sluchu.
■ Dbajte u ostatných osôb na bezpečnú vzdialenosť k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.
Úlomky obrobku alebo zlomené pracovné nástroje môžu odletieť a spôsobit poranenie aj mimo priamu pracovnú oblast.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnuť skryté elektrické vedenia alebo vlastný sietový kábel.
Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Ved'te sietový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov.
Ak stratíte kontrolu nad náradím, môže dojst k preťatiu alebo zachyteniu sieťového kábla a Vaša ruka alebo paža sa môžu dostať do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví.
Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkládacou plochou, čím môžete stratit kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežať pri jeho nosení.
Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit Váš odev a pracovný nástroj sa môže zavítať do Vášho tela.
Ventilátor motora vťahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horľavých materiálov.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky.
Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.
Spätný ráz a príslušné bezpečnostné pokyny
Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.
Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytiť a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz.
Brúsny kotúč sa potom pohybuje smerom k o b s l u h u j ú c e j o s o b e a l e b o od nej, podl’a smeru otáčania kotúča v mieste zablokovania.
Pri tom môžu brúsne kotúče tiež puknút.
Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabrániť vhodnými preventivnymi opatreniami, ako je nasledovne popísané.
Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytiť.
Používajte vždy prídavnú rukováť, ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu.
Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládať sily spätného rázu a r e a k čné sily.
■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov.
Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovať.
Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'.
Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
Zvláštne bezpečnostné upozornenia pre frézovanie
Uved'te elektrické náradie do prevádzky len vtedy, ak sa frézovacie kolieska môžu vol'ne otáčat'.
■ Používajte len originálne frézovacie hlavy a frézovacie kolieska firmy FLEX. Nepoužívajte žiadne adapté alebo redukčné tvarovky.
Ďalšie bezpečnostné pokyny
■ Používajte len predlžovacie káble schválené pre venkovné oblasti.
■ Neodporúča sa obrusovanie olovnatých farieb. Odstránenie olovnatých farieb by mal vykonávať len odborník.
■ Neopracovávajte žiadne materiály, z których sa uvolňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, ked' môže vznikať zdraviu škodlivý, horľavý alebo výbušný prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.
VECNÉ ŠKODY!
■ Sieťové napätie a napätové údaje na typovom štítku musia byť zhodné.
Hlučnosť a vibrácia
Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.
– Hladina akustického tlaku: 87 dB(A);
– Hladina akustického výkonu: 98 dB(A);
- Neistota: K = 3 dB.
Celková hodnota vibrácií (pri zdrsňovaní granitových dosiek):
– Hodnota emisií: a _h = 6,2 m/s^2
- Neistota: K = 1,5 m/s
VAROVANIE!
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.
UPOZORNENIE
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácii reprezentuje hlavné aplikácie elektrického náradia.
Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšiť.
Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adniť doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepouživa. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'.
Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.
Návod na použitie
VAROVANIE!
Pred všetkými prácami na náradí vytiahnite sietovú zástrčku.
Pred uvedením do prevádzky
■ Na vypnutie vypínač uvoľnite.

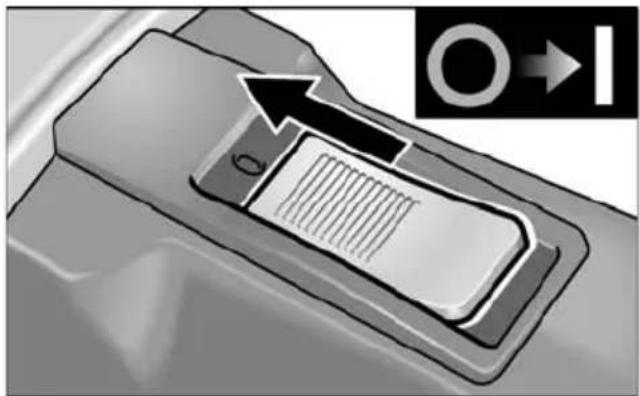

LST 1503 VR
Krátkodobá prevádzka bez zaskočenia:
■ Na vypnutie kolieskový vypínač uvoľnite.

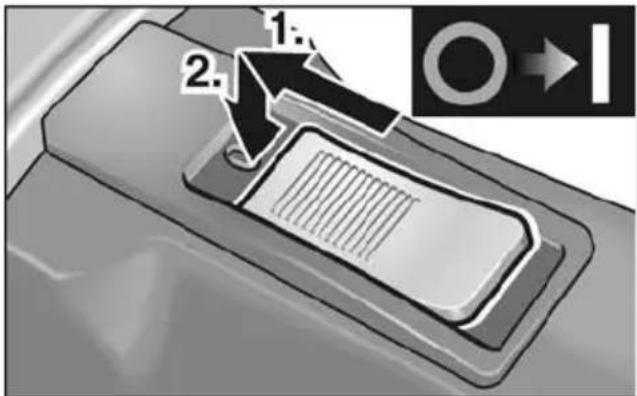

Trvalá prevádzka so zaskočením:
Đalšie informácie o produktoch výrobcu na www.flex-tools.com.

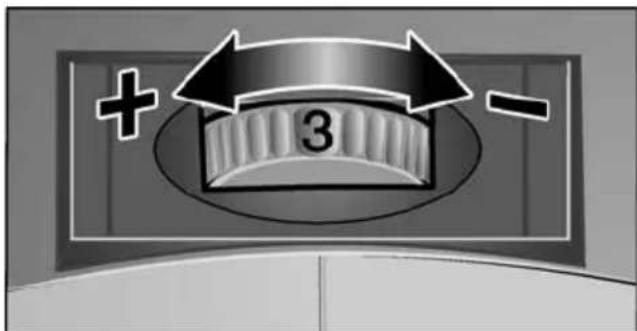

Predvol'ba otáčok
■ Citlivým ovládaním vypínača sa náradie rozbehne až na predvolené otáčky.
■ Vždy pracujte v dolnej oblasti otáčok až maximálne do stupňa 3.
UPOZORNENIE
Pri preťaženiu alebo prehriatiu v trvalej prevádzke znižuje náradie automaticky otáčky, až kým nie je dostatočne vychladené.

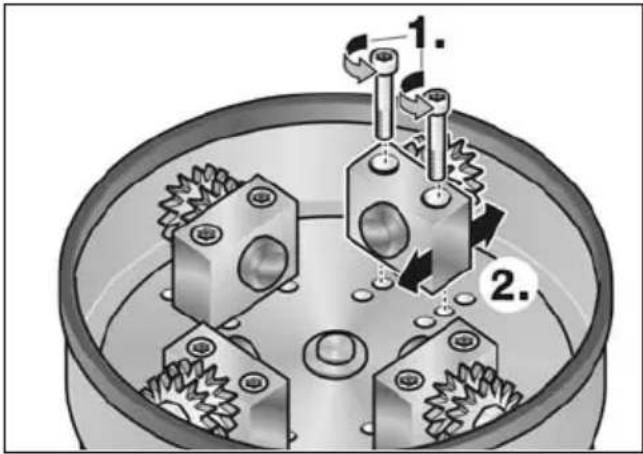

Nastavenie pracovnej šírky
Rôzne pracovné šírky sa nechajú nastaviť tým, že sa ložiskové stojany s kolieskami z tvrdokovu namontujú do rôznych polôh.
■ Vytiahnite sietovú zástrčku.

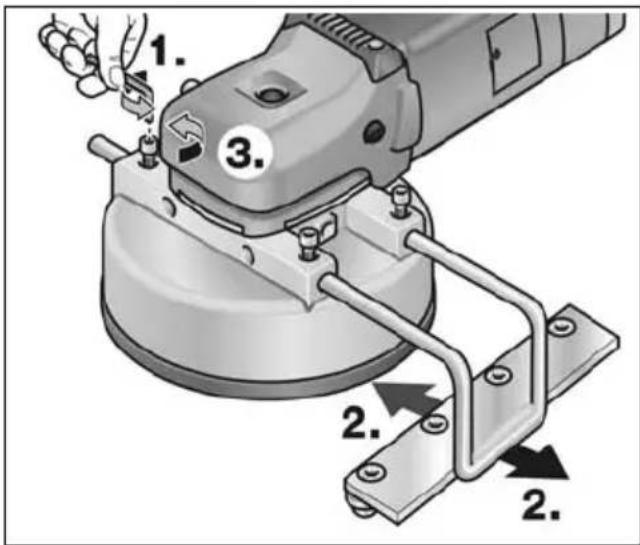

Nastavenie namontovatel'nej zarážky
Zasuňte z boku namontovateľnú zarážku a nastavte ju na požadovanú pracovnú šírku (2.).
■ Upevňovacie skrutky opät utiahnite (3.).

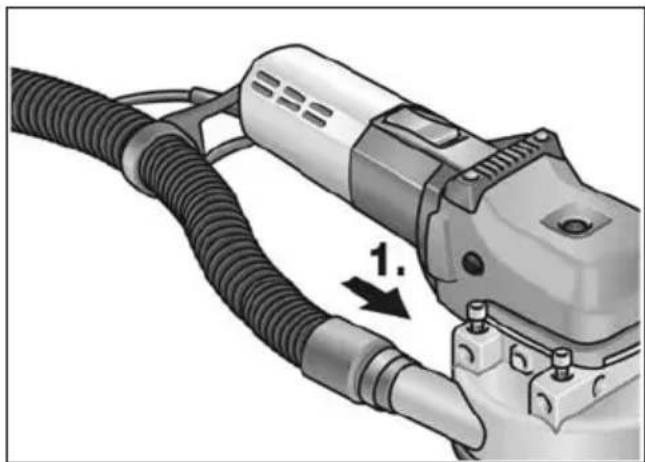

Odsávanie prachu
POZOR!
Štokovací stroj sa musí pri prevádzke pripojiť na odsávanie prachu.
Odsávacie zariadenie musí byť schválené na odsávanie kamenného prachu! Na odsávanie zvlášť zdravie ohrozujúcich rakovinotvorných suchých prachov, sa musí používať špeciálny odsávač, schválený pre tento účel.
Pri každej poruche odsávacieho zariadenia okamžite prerušte prácu, vypnite náradie. Pred opätovným uvedením do prevádzky poruchu odstráňte.
UPOZORNENIE
Odporúča sa použitie špeciálneho vysávača triedy M firmy FLEX.
Ak by Váš vysávač potreboval špeciálne pripojovacie hrdlo (tzn. iné pripojovacie hrdlo ako je štandardné pripojovacie hrdlo 32 mm/36 mm, ktoré je v rozsahu dodávky elektrického náradia), spojte sa s Vaším dodávatel'om vysávača, aby obstaral vhodný adaptér.
Pracovné pokyny
VAROVANIE!
Frézovacia hlava sa nesmie dostať do kontaktu s ostrými vyčnievajúcimi predmetmi. Nebezpečenstvo spätného rázu! Poškodenia frézovacej hlavy.
Pri poškodení alebo silnom opotrebení frézovacej hlavy túto hlavu bezpodmienečne vymeňte.
POZOR!

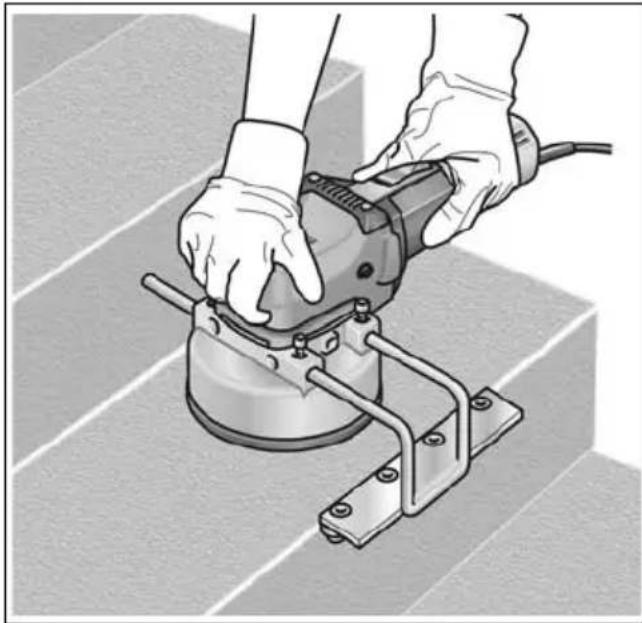

- Nastavte prípadne pracovnú šírku.
- Nastavte prípadne bočnú zarážku.
-
Pripojte odsávacie zariadenie.
-
Zastrčte sietovú zástrčku.
- Na kontrolu správneho upevnenia nástroja vykonajte skúšobný chod. Zapnite elektrické náradie (bez zaskočenia) a nechajte ho cca 30 sekúnd v chode. Skontrolujte nevyváženosť a vibrácie.
- Nastavte potrebné otáčky.
- Zapnite odsávacie zariadenie.
- Držte vždy elektrické náradie pevne obidvoma rukami!
■ Nenechajte bežať elektrické náradie príliš dlho na jednom mieste.
■ Vždy robte rovnomerné zdvihové pohyby.
■ Dodržujte minimálnu vzdialenost 1 cm k okraju obrábaného materiálu.
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.
Čistenie
Náradie a vetracie štrbiny pravidelne čistite. Častosť čistenia je závislá na opracovávanom materiáli a dobe používania.
Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
Uhlíkové kefy
Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa elektrické náradie automaticky vypne.
UPOZORNENIE
Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.
Cez zadné vstupné otvory vzduchu je možné počas používania pozorovat' opal'ovanie uhlíkov.
Pri silnom opal'ovani uhlikov elektrické náradie okamžite vypnite. Odovzdajte elektrické náradie do niektorej servisnej dielne, autorizovanej výrobcom.
Prevodovka
UPOZORNENIE
Počas záručnej doby neuvolňujte skrutky na prevodovej hlave. Pri nedodržaní zaniknú záručné záväzky výrobcu.
Opravy
Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
Náhradné diely a príslušenstvo
Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:
www.flex-tools.com
Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.
Len pre krajiny EÚ
Podl'a evropskej smernice 2012/19/ES o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierať oddelene a dodávať do ekologickej recyklácie.
UPOZORNENIE
O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!
Prehlásenie o zhode C€
Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:
Zodpovednosť za technické podklady:
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.
Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.
