KASUTUSJUHEND LST 1503 VR Flex

et Originaalkasutusjuhend 159

It Originali naudojimo instrukcija 168

Melu ja tärinä .... 104

Käyttöohjeet 104

Työohjeita 106

Kasutatud sümbolid 159

Tehnilised andmed ....159

Ülevaade 160

Teie ohutuse heaks 161

Müra- ja vibratsioon .....163

Kasutusjuhend ....164

Käitus....166

Hooldus ja korrashoid .....166

Jäätmekäitlus ....167

C€-Vastavus ....167

Vastutuse välistamine .....167

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt

või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi

või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda

kasutusjuhendit!

Kanda silmakaitset!

Vana seadme jäätmekäitlus

(vaata lehekülge 167)!

Tehnilised andmed

Seadmetüüp		KarestajaLST 803 VR LST | 1503 VR
Töölaius mm 55–130 40–92
Pöörded tühikäigul p/min 800–2400 800–2400
Võimsustarve W 1800 1200
Väljundvõimsus	W 1200	700
Tööriista kinnitus		M14	M14
Kaal (ilma toitejuhtmeta)	kg	7,2	5,9
Kaitseklass		II/☐	II/☐

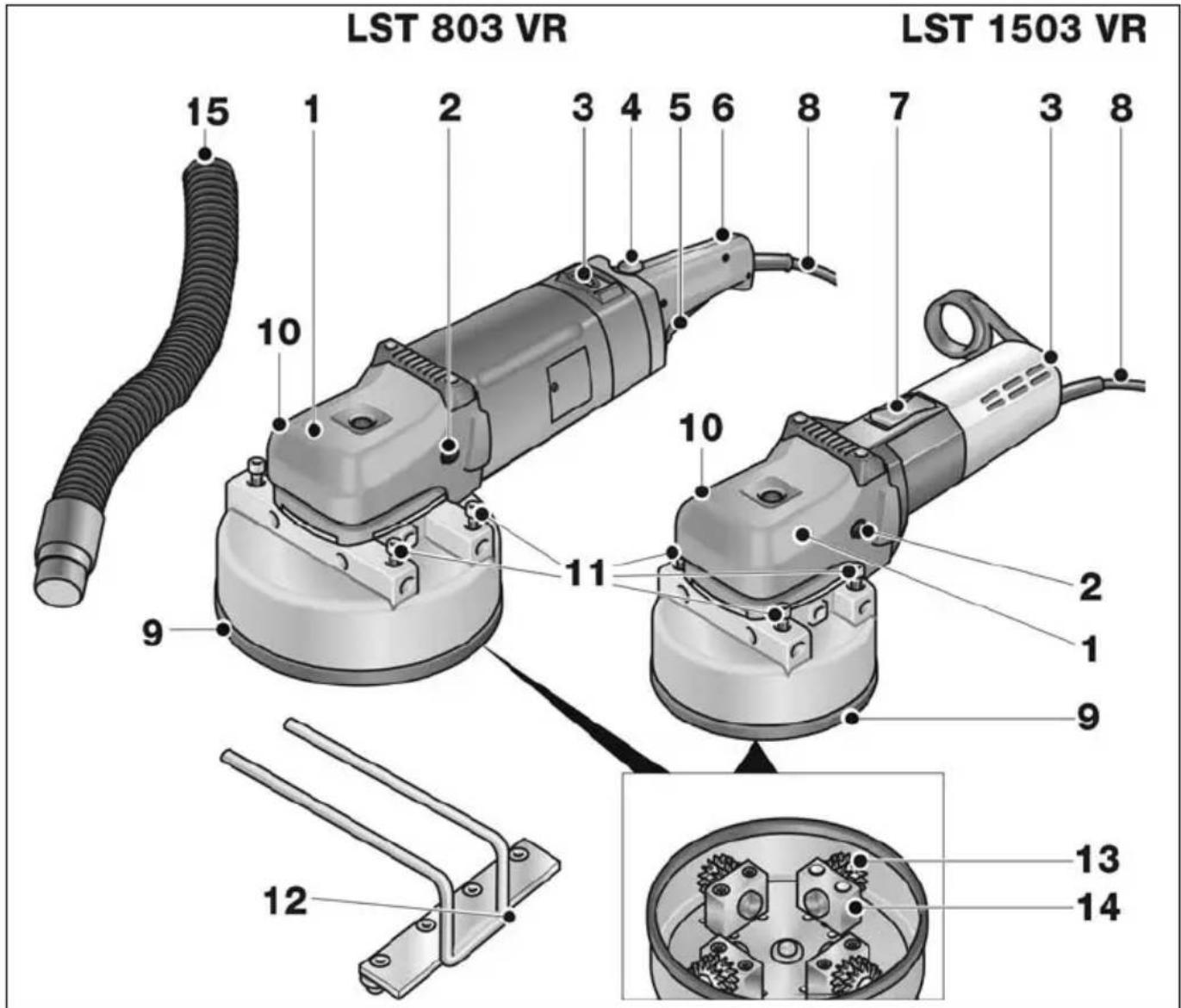

Ülevaade

LST 803 VR LST 1503 VR 15 1 2 3 4 5 6 8 7 3 8 10 10 9 11 2 1 9 12 13 14

1 Ülekande korpus tugialusega

Õhuavaga ja pöörlemissuuna noolega.

2 Tugialuse kinnituskruvi

3 Pöörete reguleerimisratas

4 Sisselülitustõke

(ainult mudelil LST 803 VR)

5 L (ainult müdelit LSTi 803 VR)

Sisse- ja väljalülitamiseks.

6 Pikk käepide

(ainult mudelil LST 803 VR)

7 Lüliti (ainult mudelil LST 1503 VR)

Sisse- ja väljalülitamiseks.

Piirasendiga püsirežiimi jaoks.

8 Võrgupistikuga toitejuhe (4,0 m)

9 Freespea

10 Tolmuimemise ühendustoru

11 Kinnituskruvid piiraja ühendamiseks

12 Piiraja

(seadmele külge ühendatav)

13 Kövametallist rattakesed

14 Laagripukid

15 Imemisvoolik

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
• lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada sead-mega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutada elektritööriista ainult

• selleks ette nähtud otstarbel,
• tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Karestaja on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- kivipindade karestamiseks või freesimiseks tarvikutega, mida tootja selle seadme jaoks pakub,
- treppide ja pindade töötlemiseks.

Ohutusnõuded karestajaga töötamisel

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

■ Elektritööriista saab sobivate tarvikuga kasutada freesina saneerimistöödel. Pidage kinni köikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest. Kui te ei järgi nimetatud öpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/või tekkida tõsised vigastused.

■ Elektritööriist ei sobi pinna töötlemiseks traatharjadega, poleerimiseks, liivapaberiga lihvimiseks, lihvimismasinana remonditöödeks ja löike-töödeks.

Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.

- Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud.

Ainuüksi see, kui te saate tarviku elektri-tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.

Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritööriista maksimaalsed pöörded.

Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.

Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele.

Valede möötmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.

■ Lihvkettad, lihvtallad või muud tarvikud peavad teie elektritööriista lihvis-pindliga täpselt sobima.

Tarvikud, mis ei sobi täpselt teie elektri- tööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja vöivad pöhjustada seadme üle kontrolli kaotamise.

- Ärge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, kas tarvikul ei ole katkisi kohti ja pragusid, ning kas lihvtallal ei ole pragusid või kulumisjälgi. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik.

Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka köik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega.

Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.

■ Kandke isikukaitsevahendeid.

Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest.

Silmi tuleks erinevate tööde puhul kaitsta öhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.

■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid.

Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.

Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest.

Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal.

Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut.

- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud.

Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.

- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima.

Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.

■ Puhastage regulaarselt oma elektri- tööriista ventilatsiooniavasid.

Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu vöib pöhjustada elektrilisi ohtusid.

- Ärge kasutage elektritööriista süttivate materjalide lähedal.

Sädemed võivad need materjalid põlema süüdata.

- Årge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.

Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi.

Tagasilöök ja vastavad ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök.

Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel.

Seda saab vältida sobivate, järgnevalt kirjel-datud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsioonimomentide üle võimalikult suur.

Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimmente kontrolli all.

- Ärge kunagi pange kätt pöörleva tarviku lähedale.

Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.

■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub.

Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.

■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas.

Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni.

Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.

Konkreetsed ohutusabinõud freesimisel

■ Mitte töödelda pindasid, kus terasest sarrused on väljas. Tagasilöögioht!
■ Eriti ettevaatlik tuleb olla nurkade, servade ja ekstreemsete üleminekukohtade töötlemisel. Freespea või freeskettad võivad kahjustuda.
■ Elektritööriista kasutada vaid siis, kui freeskettad pöörlevad vabalt.
■ Kasutada ainult FLEXI originaal-freespäid ja -freeskettaid. Mitte kasutada adapterit või siirdeotsakut.

Ohutusalane lisateave

■ Kasutada ainult välitingimuste jaoks ettenähtud pikendusjuhet.

Ei soovitata kasutada pliivärvide lihvi-miseks. Seda peaks tegema ainult vastav spetsialist.
■ Mitte töödelda materjali, mis eraldab tervistkahjustavaid aineid (nt asbesti). Tervist kahjustavate, süttivate või plahvatusohtlike tolmude käes töötamisel tuleb rakendada kaitseabinõusid. Kanda tolmumaski. Kasutada imemisseadet.

MATERIAALNE KAHJU!

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

– Helirōhu tase: 87 dB(A);

– Helivõimsuse tase: 98 dB(A);

- Määramatus: K = 3 dB.

Vibratsiooni koguväärtus (graniitplaatide karestamisel):

- Emissiooni väärtus: a h = 6,2 m/s^2 Mäöremotus: K = 1.5 m/s

- Määramatus: K = 1,5 m/s

HOIATUS!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on möödetud juhendi EN 60745 standarditud möötmismeetodi järgi ning seda vöib kasutada elektriliste tööriistade omavaheliseks vördlemiseks.

Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta.

Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hool-data nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tase-mest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Kasutusjuhend

HOIATUS!

Enne köiki seadme juures tehtavaid töid tömmata vörgupistik pistikupesast välja.

Enne kasutuselevõttu

Võtta seade pakendist välja ja kontrollida üle, kas see on komplektne ning transpordikahjustusteta.

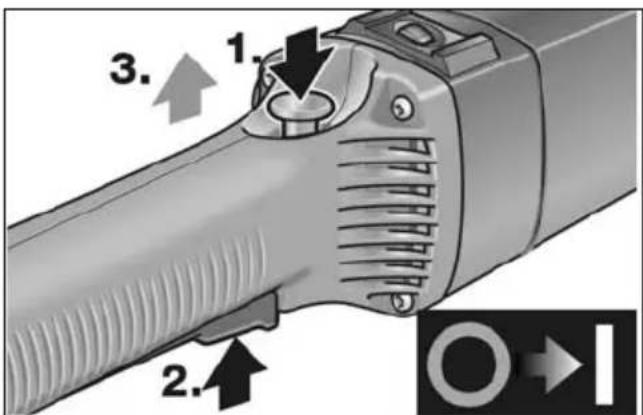

Sisse- ja väljalülitamine LST 803 VR

■ Vajutada sisselülitustökisele ja hoida kinni (1.).

1. 2. 3.

■ Vajutada lülitit (2.) ja vabastada sisselülitustõkis (3.).
■ Väljalülitamiseks lasta lüliti lahti.

LST 1503 VR

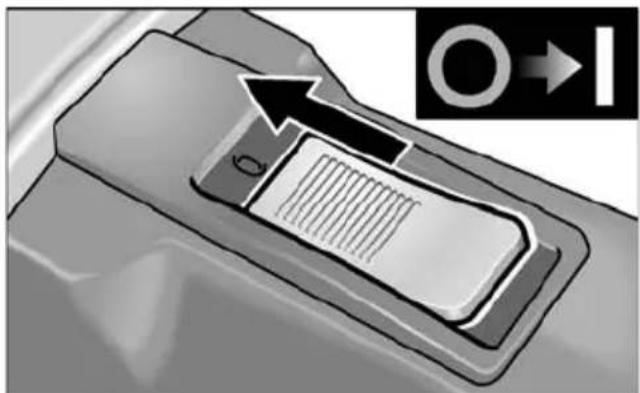

Lukustuseta lühirežiim:

■ Lükata lüliti ette ja hoida kinni.
■ Väljalülitamiseks lasta lüliti lahti.

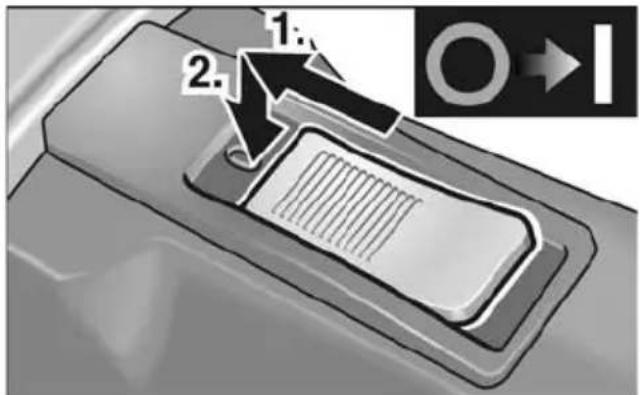

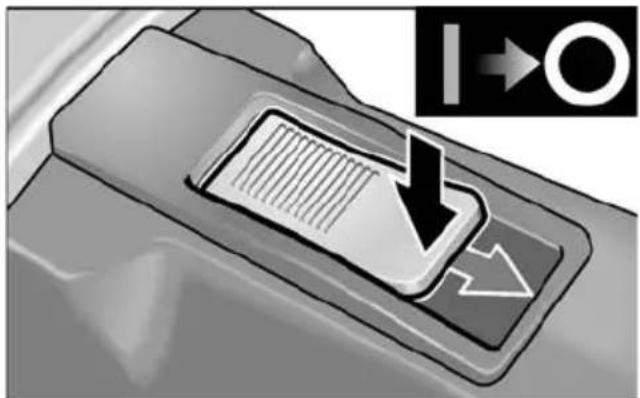

Lukustusega püsirežiim:

■ Lükata lüliti ette ning lukustada vajutusega esiotsale.

■ Väljalülitamiseks vajutada lüliti tagaotsale.

Ülekoormuskaitse

Ekstreemse lühiajalise ülekoormuse korral kaitseb ülekoormuse kaitse mootorit vigastuste eest sellega, et lülitab seadme automaatselt välja.

Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com.

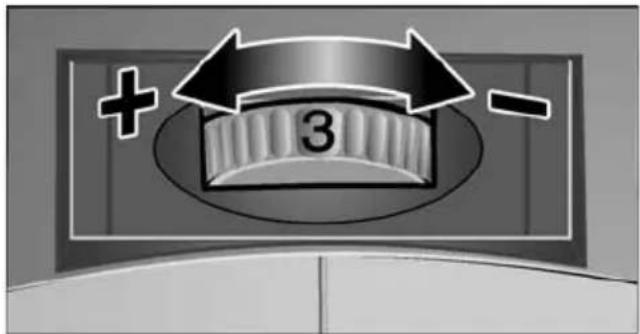

Pöörete eelvalik

+ 3 -

Pöörete seadmiseks valida reguleerimis-rattaga soovitud arväärtus.
■ Aeglaselt lülitile vajutades lasta seadmel saavutada eelvalitud pöörded.
■ Töötada alati alumises pöörete vahe-mikus maksimaalselt 3. astmeni.

i MÄRKUS

Ülekoormuse või ülekuumenemise korral püsirežiimil töötades alandab seade auto-maatselt pöördeid, kuni seade jahtub piisavalt maha.

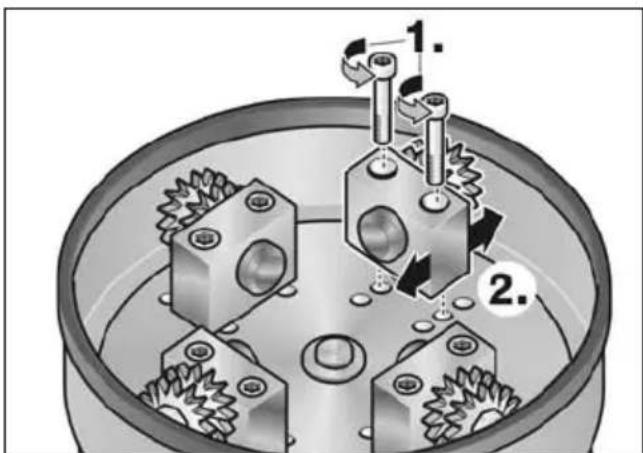

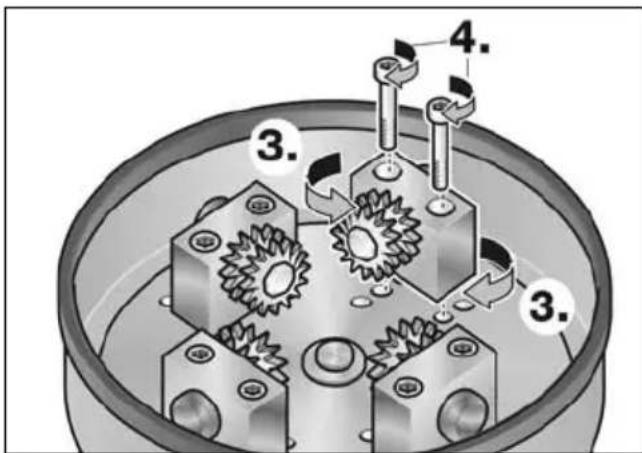

Töölaiuse seadistamine

Töölaiuse muutmiseks tuleb muuta kövametallist rattakestega laagripukkide asendit.

■ Tõmmata võrgupistik välja.
■ Keerata laagripukkide kinnituskruvid lahti (1.).

1. 2.

■ Muuta laagripukkide asendit (2.).
Kövametallist rattakesed panna vastavalt vajadusele kas sisse- või väljapoole (3.) (ainult mudelil LST 803 VR).
■ Keerata laagripukkide kinnituskruvid kinni (4.).

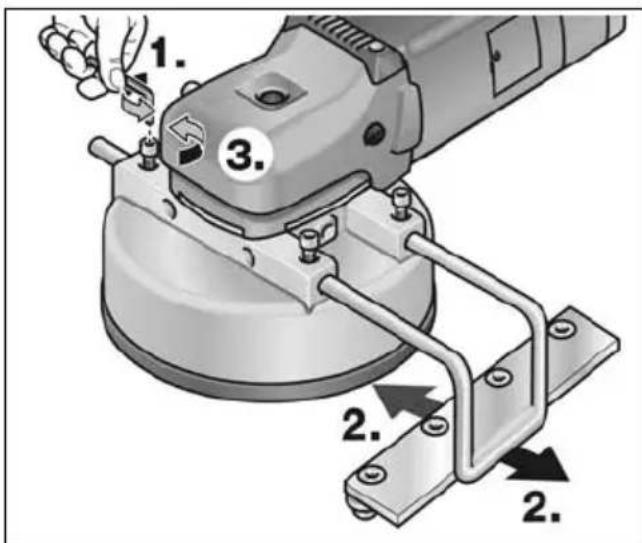

Piiraja (seadme külge ühendatav) seadistamine

1. 3. 2. 2.

■ Keerata kinnituskruvid lahti (vajaduse korral) (1.).
■ Lükata piiraja küljelt sisse ja seadistada sobiv töölaius (2.).
■ Keerata kinnituskruvid kinni (3.).

Tolmu imemine

ETTEVAATUST!

Karestaja tuleb töötamisel ühendada tolmuimejaga.

Tolmuimemissüsteem peab olema ette nähtud kivitolmu imemiseks.

Tervisele eriti kahjulike, kantserogeensete ja kuivade tolmude imemiseks tuleb kasutada spetsiaalset tolmuimemisseadet. Häire korral tolmuimemisseadme töös tuleb töö kohe lõpetada ning seade välja lülitada. Enne seadme uuesti kasutusele võtmist tuleb häire kõrvaldada.

i MÄRKUS

Soovitame kasutada FLEX M-klassi spetsiaaltolmuimejat.

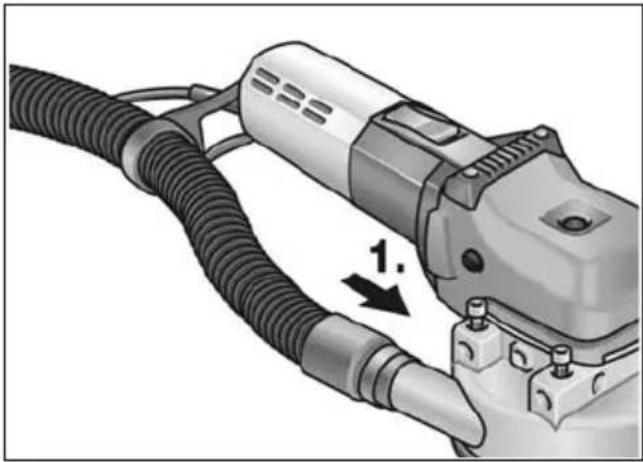

Tömmata vooliku (kuulub tarnekomplekti) see ots, mille küljes ei ole adapterit, voolikuhoidjast läbi ja ühendada ühendustoruga (1.). Kontrollida kinnitust!

Ühendada imemisseadme voolik adapteriga. Pidage kinni imemisseadme kasutusjuhendist! Kontrollida kinnitust! Vajaduse korral kasutada sobivat adapterit.

i MÄRKUS

Kui teie tolmuimeja jaoks peaks olema vaja spetsiaalset ühendustoru (kui elektritööriista tarnekomplekti olev standardne 32 mm/36 mm ühendustoru ei sobi), võtke vajaliku adapteri muretsemiseks ühendust oma tolmuimeja tarnijaga.

Käitus

HOIATUS!

Freespea ei tohi puutuda vastu teravaid esileulatuvaid esemeid.

Tagasilöögi tekkimise oht!

See kahjustab freespead.

Kahjustunud või tugevalt kulunud freespea tuleb tingimata uue vastu välja vahetada.

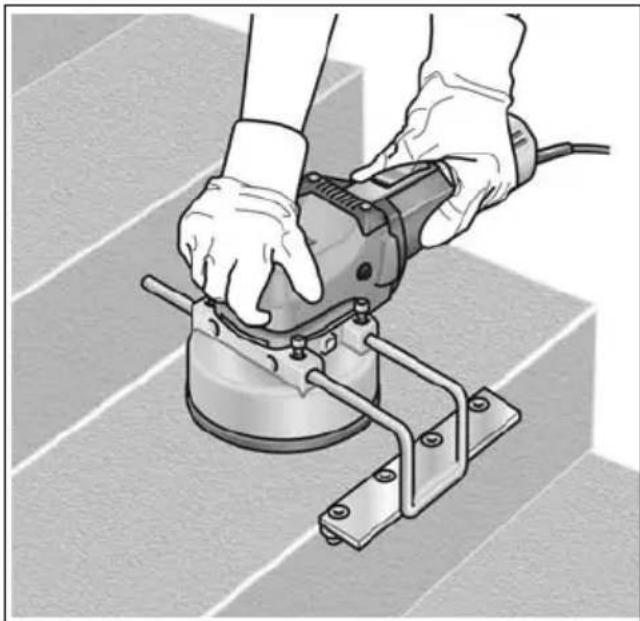

ETTEVAATUST!

Elektritööriistast hoida alati kinni kahe käega!

1. Seadistada töölaius (vajaduse korral).
2. Seadistada külgpiiraja (vajaduse korral).
3. Ühendada imemisseade.

4. Ühendada vörgupistik pistikupessa.

5. Teostada proovikäivitus, et kontrollida, kas tarvik on korralikult kinnitatud. Lülitada elektritööriist sisse (mitte fikseerida) ja lasta ca 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes.

6. Seadistada vajalik pöörete arv.

7. Lülitada imemisseade sisse.

8. Elektritööriistast hoida alati kinni kahe käega.

■ Ühte kohta ei tohi elektritööriistaga liiga kaua töödelda.
■ Liigutused peavad olema sujuvad.
■ Pinna servani ei tohi minna, servast tuleb jääda vähemalt 1 cm kaugusele.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

Puhastamine

Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.

Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Elektritööriist on välja lülitamiseks varustatud süsiharjadega.

Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja.

i MÄRKUS

Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui elektritööriistast tuleb rohkesti säde- meid, tuleb see kohe välja lülitada.

Anda elektritööriist tootja poolt volitatud klienditeenindusse.

Reduktor

i MÄRKUS

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Joonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

i MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud käesolev toode on kooskõlas järgmiste direktiivide ja normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide

2004/108/EÜ (kuni 19.04.2016),

2014/30/EL (alates 20.04.2016),

2006/42/EÜ, 2011/65/EÜ nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.

Turinys
