MANUALE UTENTE LST 1503 VR Flex
it Istruzioni per l'uso originali 32
Simboli utilizzati 32
Dati tecnici 32
Guida rapida 33
Per la vostra sicurezza....34
Rumore e vibrazione ..... 37
Istruzioni per l'uso 37
Istruzioni per il lavoro 40
Manutenzione e cura ..... 40
Istruzioni per la rottamazione
e lo smaltimento .... 41
Conformità C.€....41
Esclusione della responsabilità ..... 41
Simboli utilizzati
PERICOLO!
Indica un pericolo imminente. In caso d'inos- servanza dell'avvertenza, pericolo di morte o di ferite gravi.
PRUDENZA!
Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.
AVVISO
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio
Prima della messa in funzione leggere le istruzioni per l'uso!
Indossare occhiali protettivi!
Avviso per la rottamazione dell'apparecchio dimesso (vedipagina 41)!
Dati tecnici
| Tipo di apparecchio | BocciardaLST 803 VR LST 1503 VR | ||
| Larghezza di lavoro mm 55–130 | 40–92 | ||
| Numero giri a vuoto rpm. 800–2400 | 800–2400 | ||
| Potenza assorbita W | 1800 | 1200 | |
| Potenza resa | W | 1200 | 700 |
| Attacco utensile | M14 | M14 | |
| Peso (senza cavo) | kg 7,2 | 5,9 | |
| Classe di protezione | II/☐ | II/☐ | |

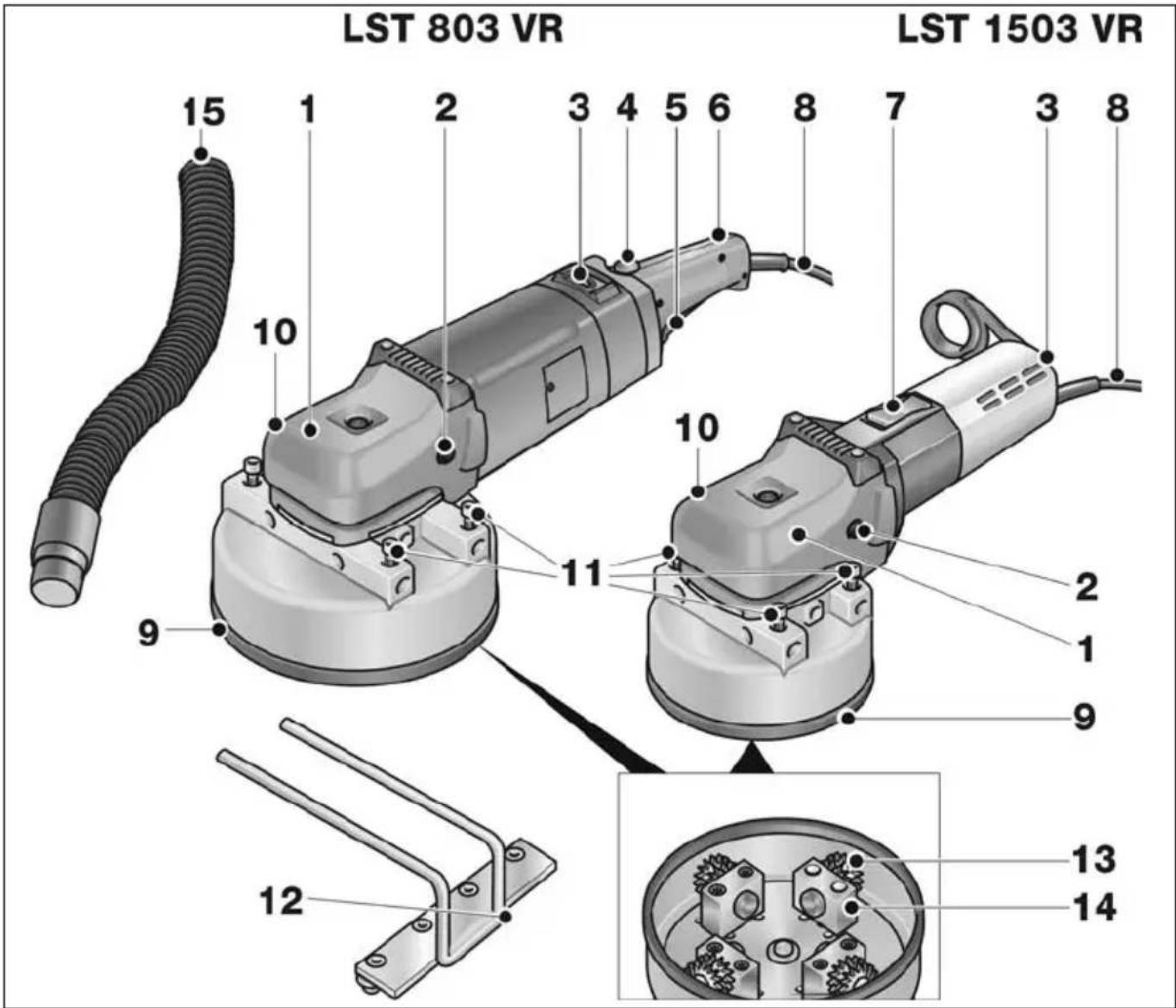

Guida rapida
Con uscita aria e freccia per il senso di rotazione.
2 Vite di fissaggio per copertura di presa
3 Rotella di regolazione per presele- zione velocità
4 Blocco d'accensione (solo LST 803 VR)
5 Interruttore (solo LST 803 VR) Per accendere e spegnere.
6 M a (solαLSTi803 √R) o
7 Bilico dell'interruttore (solo LST 1503 VR)
Per accendere e spegnere.
Con posizione di arresto per il funzionamento continuo.
8 Cavo d'alimentazione 4,0 m con spina
9 Testa portafresa
10 Manicotto di raccordo per aspirazione polvere
11 Viti di fissaggio per guida montabile
12 Guida montabile
13 Rotelle in metallo duro
14 Supporti di cuscinetto
15 Tubo di aspirazione
Per la vostra sicurezza
PERICOLO!
Leggere prima di usare l'elettroutensile edagire conformemente:
- queste istruzioni per l'uso,
- le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti n°: 315.915),
- le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questo elettroutensile è costruito secondo lostato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché dannialla macchina o ad altri beni materiali. Usarel'elettroutensile solo
- per l'uso regolare previsto,
- in perfetto stato tecnico di sicurezza.
Eliminare immediatamente i guasti che pregiudicano la sicurezza.
Uso regolare
Questa bocciarda è prevista
- p empiegò professionale nell'industria e n e'artigianato,
- per irruvidire o fresare superfici in pietra con utensili forniti dal costruttore per questo apparecchio,
- per l'impiego in zone di scale e per superfici.
Avvertenze di sicurezza per bocciarde
PERICOLO!
Leggere tutte le avvertenze di sicurezza ele istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futurotutte le avvertenze di sicurezza edistruzioni.
■ Questo elettroutensile deve essere usato con il corrispondente accessorio come fresa per risanamento.
Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l'apparecchio.
In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
■ Questo elettroutensile non è idoneo per lavori con spazzole metalliche, per la lucidatura, levigatura con carta vetrata, levigatura di restauro e per la troncatura. Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.
Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il solo fatto che l'accessorio può essere fissato a questo elettroutensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettroutensile.
L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt'intorno.
Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettroutensile.
Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.
■ Dischi abrasivi, mole a tazza o altri accessori devono essere esattamente adatti al mandrino portamola di questo elettro-utensile.
Gli utensili non esattamente adatti al mandrino portamola dell'elettroutensile girano in modo irregolare, vibrano fortemente e possono causare la perdita del controllo.
Non impiegare utensili danneggiati. Prima di ogni uso controllare l'eventuale presenza di scheggiature ed incrinature sugli utensili, e di incrinature, usura o forte logorio delle mole a tazza. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni.
Dopo avere controllato e montato l'uten- sile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri.
In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.
- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indos sare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.
Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.
In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro.
Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale.
Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.
■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate.
Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
■ Tenere il cavo di alimentazione lontano da utensili montati in rotazione. In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.
■ Non deporre mai l'elettroutensile, prima che l'utensile montato sia completa-mente fermo.
L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.
■ Non tenere l'elettroutensile in funzione durante il trasporto.
A causa del contatto accidentale con l'uten- sile in rotazione il vostro abbigliamento s'impiglia nell'utensile e così lo avvicina e lo fa penetrare nel vostro corpo.
■ Pulire regolarmente le fessure di ventilazione dell'elettroutensile.
La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.
■ Non usare l'elettroutensile in prossimità di materiali infiammabili.
Le scintille possono incendiare questi materiali.
■ Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi.
L'impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.
Contraccolpo e corrispondenti istruzioni di sicurezza
Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc. L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione. A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.
Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi. Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'elettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.
■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione.
Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.
■ Non avvicinare mai la mano agli utensili in rotazione.
In caso di contraccolpo l'utensile impiegato può raggiungere la mano.
■ Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo.
Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.
■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata.
L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
Avvertenze di sicurezza speciali per la fresatura
■ Non lavorare superfici con armature in acciaio scoperte. Pericolo di contraccolpo!
■ Prestare molta attenzione nella lavorazione di angoli, spigoli e passaggi improvvisi. Sono possibili danni alla testa di fresatura o alle rotelle fresatrici.
■ Mettere in funzione l'elettroutensile solo se le rotelle fresatrici possono girare liberamente.
■ Usare solo teste portafresa FLEX e frese a disco originali.
Non usare adattatori o riduzioni.
Ulteriori avvertenze di sicurezza
■ Usare solo cavi di prolunga autorizzati per l'esterno.
■ Si sconsiglia l'abrasione di vernici al piombo. La rimozione di vernici al piombo deve essere eseguita solo dallo specialista.
Non lavorare materiali, che possono liberare sostanze dannose per la salute (per es. amianto). Adottare misure di protezione se possono svilupparsi polveri nocive per la salute, infiammabili e esplosive. Indossare maschera protettiva antipolvere. Usare impianti di aspirazione.
DANNI MATERIALI!
La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.
Il livello di rumore stimato A dell'apparecchio è tipicamente:
- Livello di pressione acustica: 87 dB(A);
– Livello di potenza acustica: 98 dB(A); - Insicurezza: K = 3 dB.
Valore totale di vibrazione (nella bocciardatura di lastre di granito):
- Valore di emissione: a h = 6,2 m/s^2 - Insicurezza: K = 1,5 m/s
PERICOLO!
I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano ivalori di rumore e vibrazione cambiano.
AVVISO
Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.
Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato.
Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutto il periodo di lavoro. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.
Istruzioni per l'uso
PERICOLO!
Prima di qualsiasi lavoro all'apparecchio, estrarre la spina di alimentazione.
Prima della messa in funzione
Disimballare l'apparecchio e controllare la completezza della fornitura ed eventuali danni di trasporto.
Accendere e spegnere

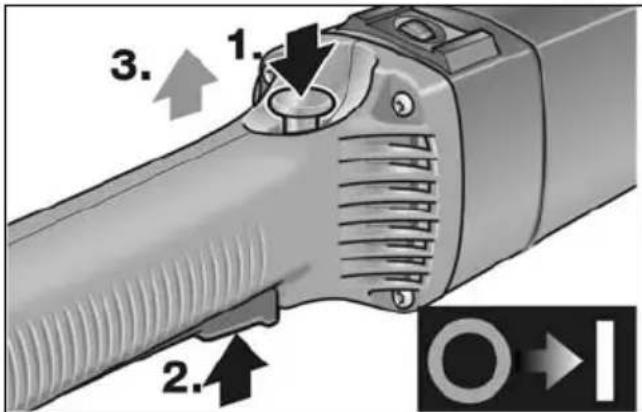

LST 803 VR
■ Premere e mantenere premuto il blocco d'accensione (1.).
■ Per spegnere rilasciare l'interruttore.
SLST 1503 VR

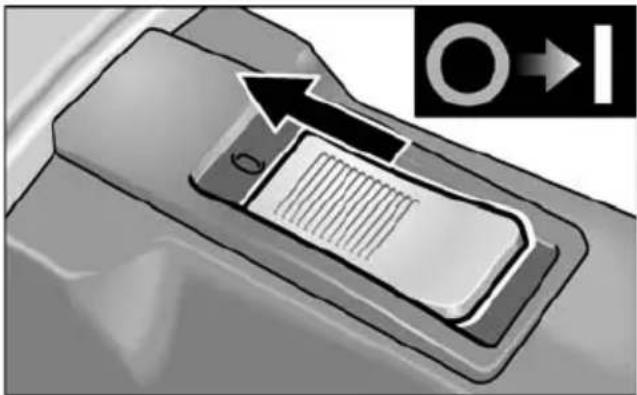

Servizio discontinuo senza arresto del bilico:
■ Spingere il bilico dell'interruttore verso avanti e mantenerlo.
■ Per spegnere rilasciare il bilico dell'interruttore.

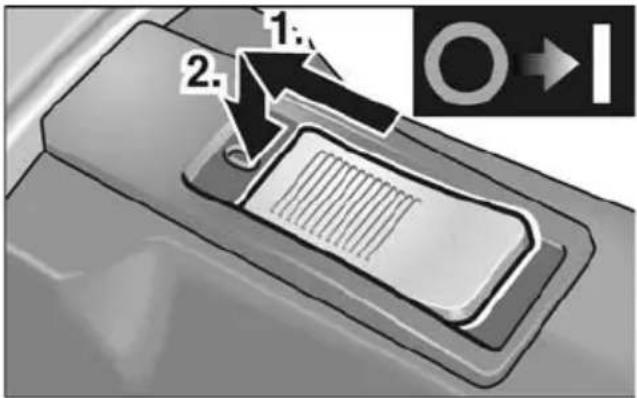

Servizio continuo con arresto del bilico:


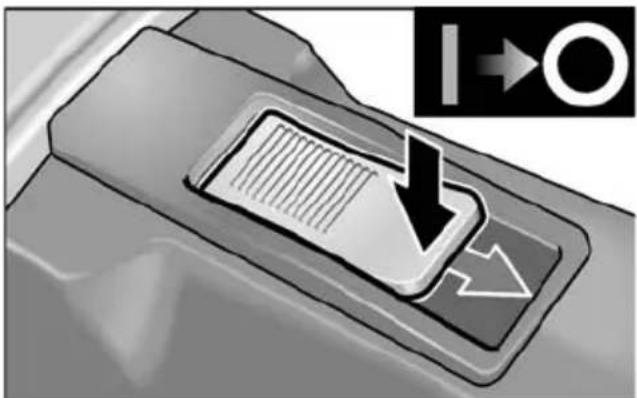

■ Per spegnere, sbloccare il bilico dell'interruttore premendo sull'estremità posteriore.
Protezione contro i sovraccarichi
In caso di sovraccarico di brevissima durata la protezione contro i sovraccarichi imperisce danni al motore spegnendo automaticamente l'apparecchio.
Altre informazioni sui prodotti del produttore www.flex-tools.com.

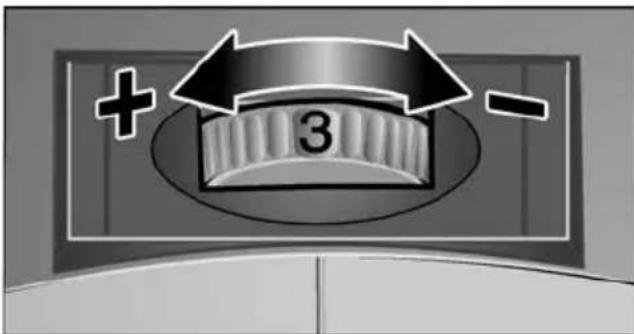

Preselezione del numero di giri
■ Azionando delicatamente l'interruttore si accelera l'apparecchio fino al numero di giri preselezionato.
■ Lavorare sempre nel campo di velocità inferiore, al massimo fino alla velocità 3.
i AVVISO
In caso di sovraccarico o surriscaldamento inservizio continuo, l'apparecchio riduce automaticamente la velocità di rotazione, finché non si è raffreddato a sufficienza.

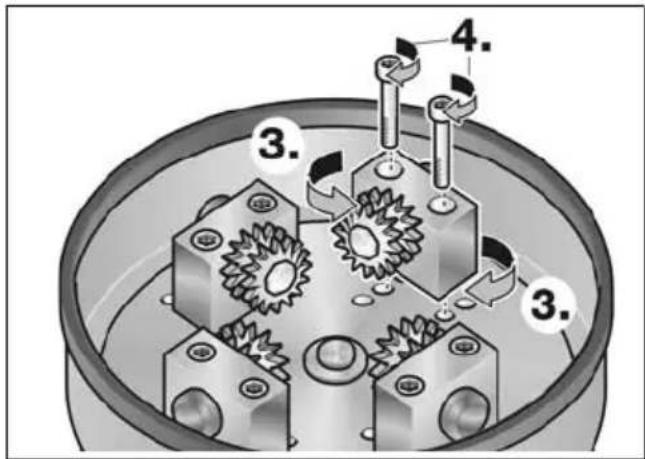

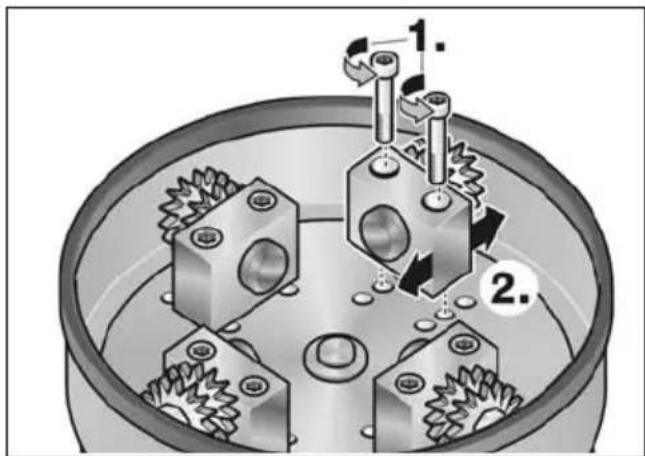

Regolare la larghezza di lavoro
Possono essere regolate diverse larghezze di lavoro montando i supporti di cuscinetto con le rotelle in metallo duro in diverse posizioni.
■ Estrarre la spina d'alimentazione.
■ Allentare le viti di fissaggio dei supporti di cuscinetto (1.).
■ Montare i supporti di cuscinetto nella posizione desiderata (2.).
Ciò facendo spostare le rotelle in metallo duro verso l'interno o l'esterno, a seconda della necessità (3.) (solo LST 803 VR).
■ Stringere di nuovo le viti di fissaggio dei supporti di cuscinetto (4.).

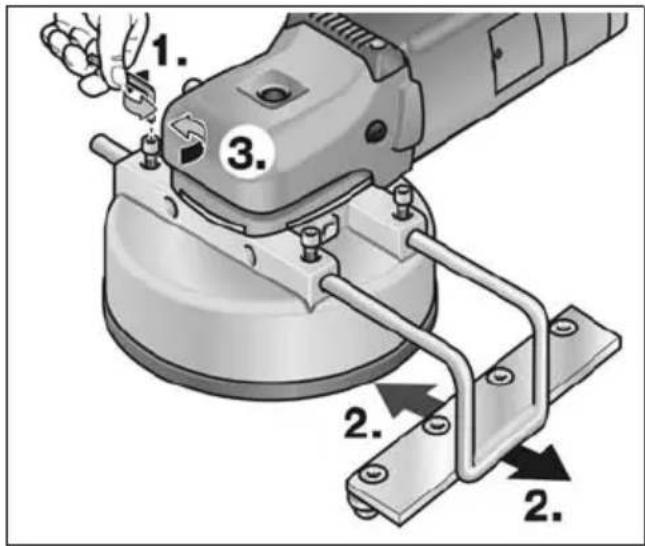

Regolare la guida montabile
■ Introdurre dal lato la guida montabile e regolarla alla larghezza di lavoro desiderata (2.).
■ Stringere di nuovo le viti di fissaggio (3.).
Aspirazione polvere
PRUDENZA!
Durante il funzionamento la bocciarda deve essere collegata ad un'aspirazione di polvere. L'impianto di aspirazione deve essere omologato per l'aspirazione di polvere minerale. Per l'aspirazione di polveri particolarmente pericolose per la salute, cancerogene, asciutte, deve essere usato un aspiratore speciale a tal fine omologato. In caso di guasto all'impianto di aspirazione, interrompere immediatamente il lavoro espegnere l'apparecchio. Eliminare il guasto prima di rimettere l'apparecchio in funzione.
AVVISO
Si consiglia l'impiego di un aspiratore speciale FLEX della classe M.

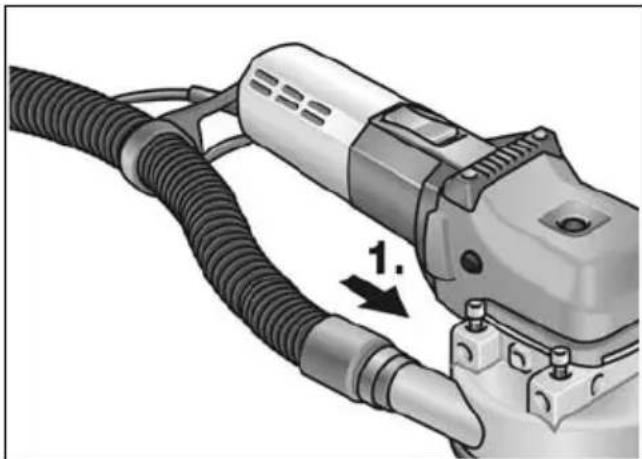

Introdurre il tubo flessibile con l'estremità senza adattatore, compreso nella fornitura, nel supporto del tubo e collegarlo al manicotto di raccordo (1.). Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio!
■ Collegare il tubo flessibile di aspirazione dell'impianto di aspirazione all'adattatore. Osservare le istruzioni per l'uso dell'impianto di aspirazione! Collegare il tubo fles-
sibile al raccordo di aspirazione e controllare il fissaggio! Se necessario, usare un idoneo adattatore.
i AVVISO
Se l'aspirapolvere disponibile avesse bisogno di uno speciale manicotto di raccordo (vale adire di un manicotto di raccordo diverso daquello con raccordo standard di 32 mm/36 mm, compreso nella fornitura dell'elettro-utensile), mettersi in contatto con il proprio fornitore dell'aspirapolvere e procurarsi l'adattatore idoneo.
Istruzioni per il lavoro
PERICOLO!
La testa di fresatura non deve entrate in contatto con oggetti acuminati sporgenti.
Pericolo di contraccolpo! Danni alla testa di fresatura. In caso di danni o di forte usura della testa di fresatura è indispensabile sostituirla.

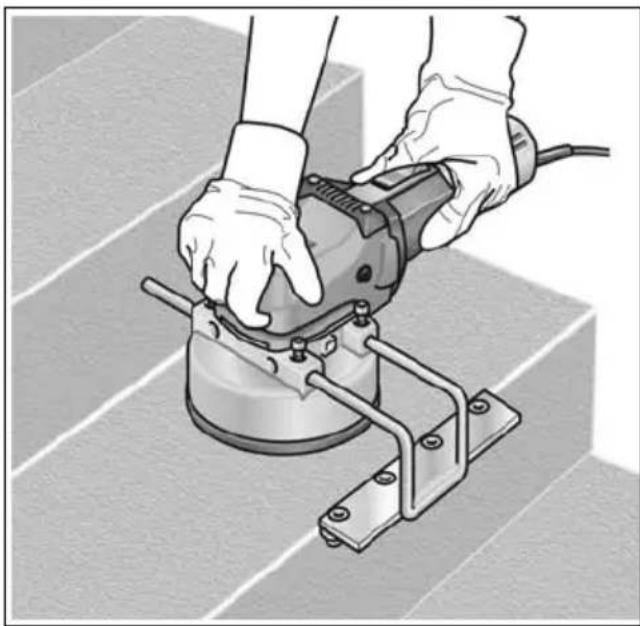

PRUDENZA!
Afferrare sempre l'elettroutensile con entrambe le mani!
- Se necessario, regolarle la larghezza di lavoro.
- Se necessario, regolare la guida laterale.
- Collegare l'impianto di aspirazione.
- Inserire la spina di alimentazione.
- Eseguire una prova di funzionamento per controllare il corretto fissaggio dell'utensile. Accendere l'elettroutensile (senza arrestare l'interruttore) e tenerlo in funzione per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
- Impostare la velocità di rotazione necessaria.
- Accendere l'impianto di aspirazione.
- Afferrare sempre l'elettroutensile con entrambe le mani.
- Accendere l'apparecchio.
■ Non tenere l'elettroutensile in funzione troppo a lungo sullo stesso luogo.
■ Eseguire continuamente movimenti con corsa costante.
■ Mantenere una distanza minima di 1 cm dal bordo del materiale lavorato.
Manutenzione e cura
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile ESTRARRE LA SPINA DI RETE.
Pulizia
Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso.
Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
Spazzole di carbone
L'elettroutensile è dotato di spazzole di sicurezza.
Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne auto- maticamente.
AVVISO
Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.
Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento.
In caso di forte scintillio delle spazzole, spegnere immediatamente l'elettroutensile.
Affidare l'elettroutensile ad un'officina di assistenza clienti autorizzata dal costruttore.
Meccanismo
AVVISO
Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. Incaso d'inosservanza si estinguono i doveri di garanzia del produttore.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
Ricambi ed accessori
Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:
www.flex-tools.com
Istruzioni per la rottamazione e lo smaltimento
PERICOLO!
Rendere inservibili gli apparecchi fuori usoeliminando il cavo d'alimentazione.
Solo per paesi dell'UE Non gettare elettroutensili nei rifiuti domestici!
Secondo la Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
AVVISO
Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.
Conformità C€
Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto
«Dati tecnici» è conforme alle seguenti norme o documenti normativi:
EN 60745 ai sensi delle disposizioni delle direttive 2004/108/CE (fino al 19.04.2016), 2014/30/EU (dal 20.04.2016), 2006/42/CE, 2011/65/CE.
Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Esclusione della responsabilità
Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.
Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
