BRUKSANVISNING LST 1503 VR Flex

Tilbageslag og tilsvarende advarsler

Reservedele og tilbehør

Symboler som brukes 81

Tekniske data 81

Et overblikk 82

For din egen sikkerhet 83

Støy og vibrasjon 85

Bruksanvisning 86

Arbeidstips 88

Vedlikehold og pleie 88

Utelukkelse av ansvar 89

Symboler som brukes

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Les igjennom disse før bruk!

Bruk øyevern!

Med luftutslipp og pil for dreieretning.

2 Festeskrue for gripehette

3 Innstillingshjul for forvalg av turtall

4 Innkoplingssperre (kun LST 803 VR)

5 Bryter (kun LST 803 VR)

For å slå på og av.

6 Stokkhåndtak (kun LST 803 VR)

8 Strømkabel 4,0 m med støpsel

9 F r e s e h o d

10 Tilkoplingsstuss for støvavsug

11 Festeskruer for anslag som kan monteres

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:

Dette elektroverktøyet er bygget etter teknik-kens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv oglevnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen. Elektroverktøyet må kun brukes

– til de arbeider den er beregnet for,
- når den er i sikkerhetsteknisk lytefri tilstand.

Feil på maskinen som har innflytelse på den tekniske sikkerheten må straks utbedres.

Forskriftsmessig bruk

– profesjonelt bruk i industri og håndverk,
– for oppruing hhv. fresing av stein overflater med verktøy som er tilbudt av produsenten for dette apparatet,
– for innsats i trappeområder og for flater.

Sikkerhetsveiledninger for roterende gulvmaskin

ADVARSEL!

Les igjennom alle sikkerhetsveiledningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetsveiledningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsveiledningene for senere bruk.

■ Dette elektroverktøyet må brukes med tilsvarende tilbehør som saneringsfres. Ta hensyn til alle sikkerhetsveiledninger, anvisninger, framstillinger og data som følger med maskinen.

Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.

■ Dette elektroverktøyet er ikke egnet for arbeid med trådbørste, polering, sliping med sandpapir, sliping ved oppussing og skillesliping.
Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.
Ikke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet.
Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanteres en sikker bruk.
Det tillatte turtallet for det brukte verk- tøyet må være minst så høyt som det høyeste turtallet som er angitt på elektro- verktøyet.
Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
■ Brukt verktøy må passe nøyaktig oppå opptaket til elektroverktøyet.
Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
■ Slipeskiven, slipetallerken eller annet tilbehør må passe nøyaktig oppå slivespindelen på elektroverktøyet.
Verktøytilbehør som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer sterkt og kan føre til at du mister kontrollen.
Ikke bruk skadet verktøy. Kontroller verk- tøyet før hver bruk for sprekker og rifter, slipetallerkenen må sjekkes for sprekker, slitespor eller sterk slitasje.
Dersom elektroverktøyet eller verktøytilbehøret faller ned, må det kontrolleres om det har tatt skade, bruk i så fall et annet verktøy som ikke er skadet. Når du har kontrollert verktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gå i ett minutt med høyeste turtall.

Skadet verktøy brekker for det meste i løpet av denne testtiden.

■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler.
∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.

■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr.

Bruddstykker av arbeidsstykke eller brukne verktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.

■ Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verk-tøyet kan treffe på gjemte strømledninger eller dens egen kabel.

Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.

■ Hold strømkabelen alltid borte fra verktøy som dreier seg.

Dersom du mister kontrollen over maskinen, kan strømkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i verktøyet som dreies rundt.

■ Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp.

Et verktøy som dreier seg kan komme i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.

Klærne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse slik at verktøyet kan bore seg inn i kroppen din.

■ Rengjør regelmessig ventilasjonssprekkene på elektroverktøyet.
Motorviften trekker støv inn i kassen og dette kan føre til en sterk oppsamling av metallstøv, noe som igjen kan føre til elektrisk fare.
■ Ikke bruk elektroverktøyet i nærheten av brennbare materialer.
Gnister kan antenne disse materialene.
■ Bruk ikke verktøy som krever flytende kjølemiddel.
Bruk av vann eller andre væsker kan føre til elektrisk støt.

Tilbakeslag og tilsvarende sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f.eks. slipeskive, slipetallerken, stålbørste osv. Fastkjøring eller blokkering kan føre til en plutselig stopp av de roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f. eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut eller forårsake et tilbakeslag.

Slipeskiven beveger seg så enten imot personen som betjener den eller bort fra denne, alt etter dreieretningen på skiven ved blokke-ringsstedet. Derved kan slipeskiven brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet.

Dette kan forhindres ved egnete forsiktighets- tiltak som beskrevet under.

■ Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften.
Bruk alltid det ekstra håndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskraften eller reaksjonsmomentet när maskinen kjøres opp.
Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.

■ Hendene må aldri komme i nærheten av verktøy som dreier seg.

Verktøyet kan ved et tilbakeslag bevege seg over hånden din.

■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag.

Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

■ Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv.

Forhindre at innsatsverktøyet blir slått tilbake fra arbeidsstykket eller klemmes fast.

Det roterende verktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.

Andre sikkerhetsveiledninger

Det må kun brukes forlengelseskabel som er beregnet for uteområder.
■ Sliping av blyfarger anbefales ikke. Fjerning av blyfarger bør kun foretas av fagfolk.
Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest). Det må treffes vernetiltak dersom det under arbeidet kan oppstå helsefarlig, brennbart eller eksplosivt støv. Bruk støvbeskyttelsesmaske. Bruk avsugingsanlegg.

SAKSSKADE!

■ Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet.

Støy og vibrasjon

Lyd- og svingningsverdiene er målt i henhold til EN 60745.

- Lydtrykknivå: - Lydeffektnivå:

- Usikkerhet: K = 3 dB.

Samlet verdi for svingning (ved oppruing av granittplater):

- Emisjonsverdi: a - Usikkerhet: K = 1,5 m/s _h = 6,2 m/s ^2

ADVARSEL!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres lyd- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy.

Den egner seg også for en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Bruksanvisning

ADVARSEL!

Før alle arbeider med maskinen må støpselet trekkes ut.

Før ibruktaking

Pakk ut apparatet og kontroller det at det er fullstendig ved leveringen og at det ikke har fått transportskader.

Inn- og utkopling

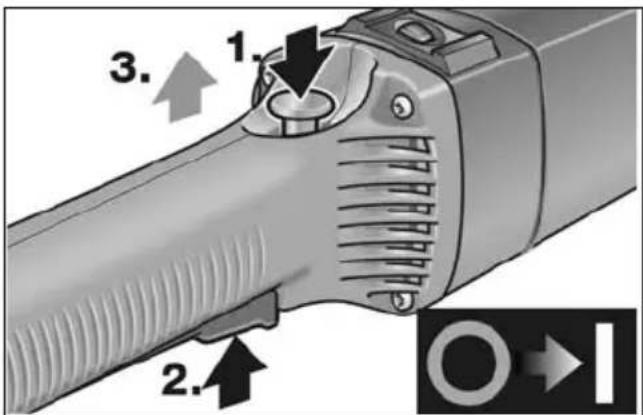

LST 803 VR

■ Trykk innkoplingssperren og hold den fast (1.).

1. 2. 3.

■ Trykk bryteren (2.) og slipp innkoplingssperren (3.).

■ For utkopling slippes bryteren.

LST 1503 VR

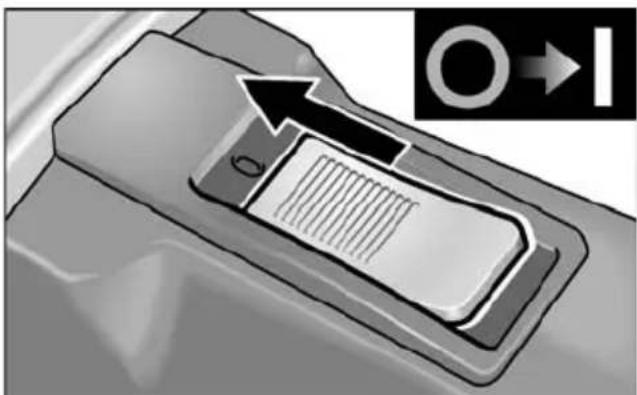

Korttidsdrift uten fastlåsing:

■ For utkopling slippes bryteren igjen.

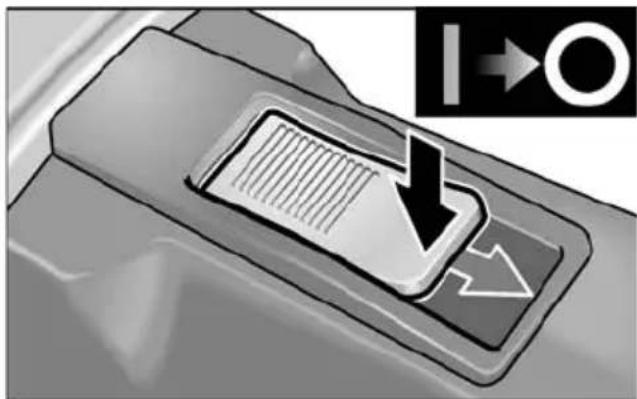

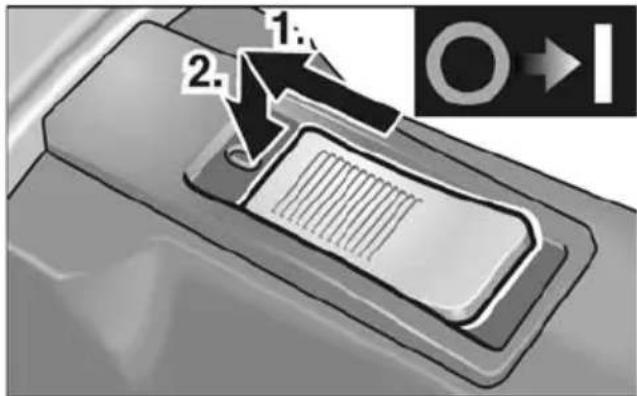

Varig drift med fastlåsing:

1. 2.

■ Skyv bryteren framover og trykk den fast i forreste posisjon.

For utkopling frigjøres bryteren igjen ved å trykke bak på den.

Overbelastningsvern

Ved ekstrem korttids overbelastning forhindrer overbelastningsvernet skader på motoren og motoren blir automatisk slått av.

Videre informasjoner om produktene finnes under www.flex-tools.com.

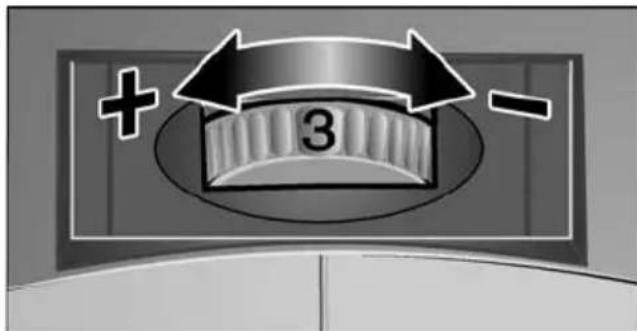

Turtallsforvalg

+ 3 -

For innstilling av arbeidsturtallet må innstillingshjulet stilles på ønsket verdi.

■ Bryteren må betjenes med følelse när maskinen kjøres opp til forhåndsvalgt turtall.
Det må alltid arbeides i lavt turtallsområde inntil maksimalt trinn 3.

HENVISNING

Ved overbelastning eller overoppheting i varig drift reduserer maskinen automatisk turtallet, inntil maskinen er tilstrekkelig avkjølt.

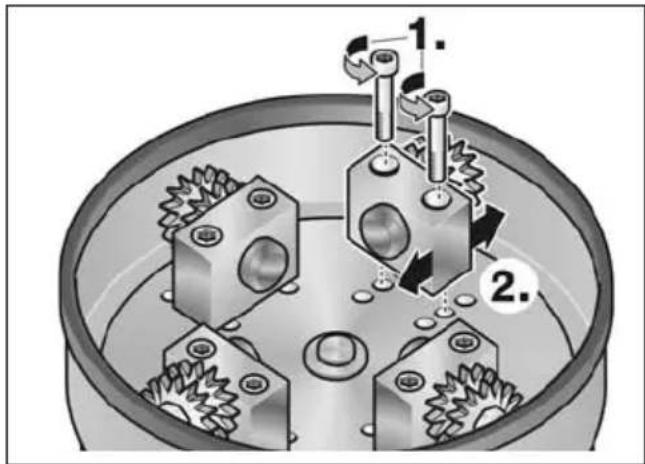

Innstilling av arbeidsbredden

Forskjellige arbeidsbredder lar seg innstille ved å montere lagerbukkene med HM hjulene i forskjellige posisjoner.

■ Trekk ut støpselet.
■ Løsne festeskruene på lagerbukkene (1.).

1. 2.

■ Monter lagerbukkene i ønsket posisjon (2.).

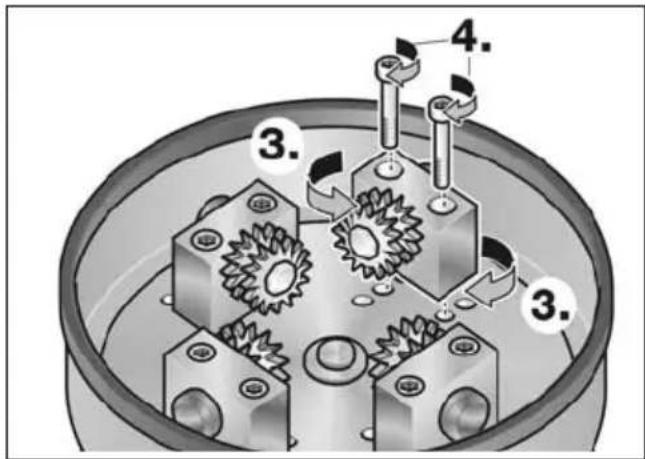

■ HM hjulet innstilles alt etter behov innover eller utover (3.) (kun LST 803 VR).
■ Festeskruen på lagerbukkene skrues til igjen (4.).

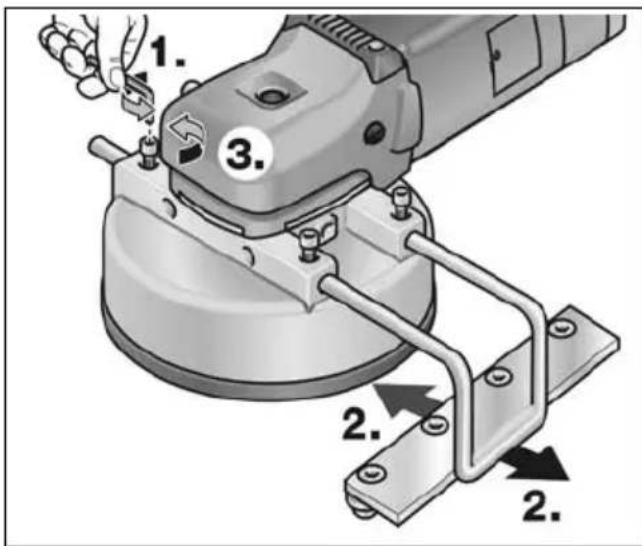

Innstilling av anslag som monteres

1. 3. 2. 2.

■ Om nødvendig må festeskruen løsnes (1.).
■ Anslaget som kan monteres skyves inn på siden og innstilles på den ønskede arbeidsbredden (2.).
■ Festeskruen skrues fast igjen (3.).

Støvsuging

FORSIKTIG!

Den roterende gulvmaskinen må tilkoples etstøvavsug under driften.

Avsugingsanleggetmå være godkjent for steinstøv.

For avsuging av særlige helsefarlige, kreftfremkallende, tørt støv, må det brukes en spesial avsuger som er godkjent for dette.

Dersom det oppstår feil på avsugingsanlegget må arbeidet straks avbrytes og maskinen måslås av. Feilen må utbedres før maskinen blir satt igang igjen.

HENVISNING

Det anbefales å bruke en FLEX spesial støvsuger i klassen M.

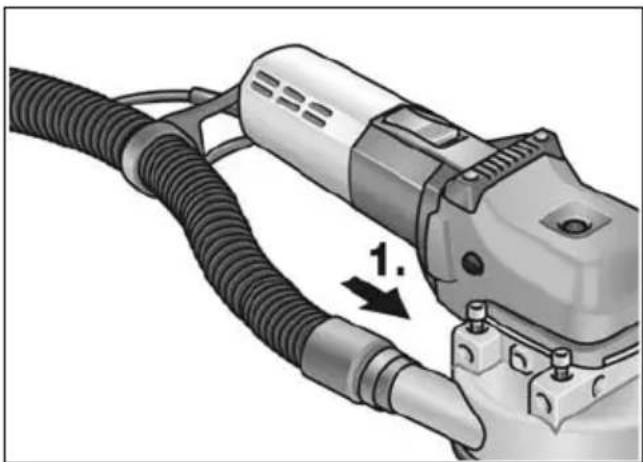

■ Trekk slangen som leveres med igjennom slangeholderen med enden uten adapter og den tilkoples så til tilkoplingsstussen (1.). Kontroller festet!
■ Avsugingsslangen på avsugingsanlegget på adapteren tilkoples. Ta hensyn til betjeningsveiledningen for avsugingsanlegget! Kontroller festet! Om nødvendig må det brukes en passende adapter.

i HENVISNING

Dersom støvsugeren trenger en spesiell tilkoplingsstuss (dvs. en annen koplingsstuss enn den stussen med 32 mm/36 mm, som hører med som standard til utstyret ved leveringen), så vennligst sett deg i forbindelse med leverandøren for støvsugeren for å få en egnet adapter.

Arbeidstips

ADVARSEL!

Fresehodet må ikke komme i kontakt medskarpe gjenstander som rager ut.

Farefor tilbakeslag! Skader på fresehodet. Ved skader eller sterk slitasje av fresehodet, må dette absolutt skiftes ut.

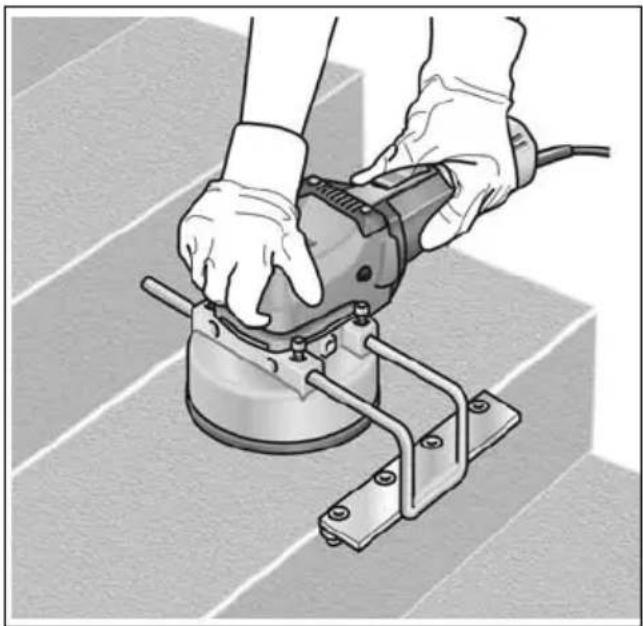

! FORSIKTIG!

Elektroverktøyet må alltid holdes godt fast med begge hender!

1. Om nødvendig må arbeidsbredden stilles inn.
2. Om nødvendig må anslaget til siden stilles inn.

3. Tilkople avsugingsanlegget.

4. Stikk inn støpselet.

5. Gjennomfør et prøveløp for kontroll av korrekt feste av verktøyet. Slå på elektroverktøyet (uten å sette på sperren) og la det gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.
6. Still inn nødvendig turtall.
7. Slå på avsugingsanlegget.
8. Elektroverktøyet må alltid holdes godt fast med begge hender!

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

Rengjøring

Maskinen og ventilasjonsåpningene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk. Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft.

Kullbørster

Elektroverktøyet er utstyrt med utkoplingskull. Når disse utkoplingskullene har nådd sin grense for slitasje, blir elektroverktøyet automatisk slått av.

HENVISNING

For utskifting må det kun brukes originaldeler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produsentens side. lgjennom luftinntaksåpningen bak kan kullfyret kontrolleres under bruken.

Ved sterke kullgnister må elektroverktøyet straks slås av. Elektroverktøyet må leveres inn på et kundeservice verksted som er autorisert av produsenten.

Drevet

HENVISNING

Skruen på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reparasjoner

Reparasjoner må kun utføres av et kunde-service verksted som er autorisert av produ-senten.

Reservedeler og tilbehør

Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside:

www.flex-tools.com

Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.

Kun for EU-land Ikke kast elektrisk verktøy i bosset.

I henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljø-vennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon omavhendingsmåter.

-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at de punkter som er beskrevet under „Tekniske data“ stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktivet 2004/108/EF (intil 19.04.2016), 2014/30/EU (fra og med 20.04.2016), 2006/42/EF, 2011/65/EF.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.
