Produkttyp	Borr- / ytfräsningsmaskin professionell
Märke	Flex
Modell	LST 1503 VR
Avsedd användning	Ytförädling och fräsning av stenskor, professionell användning inom industri och hantverk
Justerbar arbetsbredd	40 till 92 mm
Tomgångsvarvtal	800 till 2400 varv/min
Nominell effekt	1200 W
Avgångseffekt	700 W
Verktygshållare	M14
Vikt (utan kabel)	5,9 kg
Skyddsklass	II (dubbelisolering)
Nätkabelns längd	4,0 m
Ljudtrycksnivå (LpA)	87 dB(A) (osäkerhet K=3 dB)
Ljudeffektnivå (LwA)	98 dB(A) (osäkerhet K=3 dB)
Vibrationsvärde (granitytfräsning)	aₕ = 6,2 m/s² (osäkerhet K=1,5 m/s²)
Utsugssystem	Anslutning för utsugsmunstycke (standard 32/36 mm)
Säkerhetsanordning	Överlastskydd, automatisk avstängning vid kolborstslitage
Strömställartyp	Vippströmbrytare med permanent driftfunktion (låsfunktion)
Varvtalsinställning	Förinställningsratt (nivåer 1-6, arbete max nivå 3 rekommenderas)
Leveransinnehåll	Sugslang, monterbar stopp, hårdmetallrullar, stödlager
Underhåll	Regelbunden rengöring av ventilationsöppningar, byte av kolborstar till originaldelar
Överensstämmelse	CE, EN 60745, direktiv 2006/42/EG, 2014/30/EU, 2011/65/EU
Garanti	Se tillverkarens villkor (www.flex-tools.com)

Vanliga frågor - LST 1503 VR Flex

Hur sätter man på och stänger av apparaten?

För kortvarig drift, tryck strömbrytaren framåt och håll den. För permanent drift, tryck den framåt och tryck sedan på dess främre del. För att stänga av, tryck på strömbrytarens bakre del.

Hur ställer man in rotationshastigheten?

Använd förinställningsratten på apparaten. Vrid den till önskat nummer (1-6). För optimalt arbete rekommenderas att inte överskrida nivå 3.

Hur ställer man in arbetsbredden?

Koppla först bort apparaten. Lossa fästskruvarna på stödlager, flytta lagren till önskad position, dra sedan åt skruvarna. Hårdmetallrullarna kan riktas inåt eller utåt beroende på modell.

Hur ansluter man en dammsugare?

För den medföljande sugslangen genom fästet och anslut den till avsett munstycke. Anslut sedan dammsugarens slang till adaptern. Använd helst en dammsugare av klass M för stenstoft.

Vad göra vid överbelastning?

Apparaten är utrustad med en överlastskydd som stänger av den automatiskt vid överhettning. Låt apparaten svalna. Om problemet kvarstår, minska belastningen eller arbetshastigheten.

Hur byter man kolborstar?

Kolborstarna slits med tiden. När de når sin gräns stängs apparaten av automatiskt. Byt endast med original Flex-delar. För byte, kontakta en auktoriserad serviceverkstad.

Vilka tillbehör kan jag använda?

Använd endast original Flex fräshuvuden och fräshjul. Använd aldrig adapter eller reduceringsdelar. Tillbehören måste exakt passa M14-spindeln.

Hur rengör man apparaten?

Före rengöring, koppla bort apparaten. Rengör regelbundet ventilationsöppningarna med torr tryckluft. Använd inte vatten eller lösningsmedel. Kontrollera att det inte finns damm inuti höljet.

Kan jag använda apparaten på andra material än sten?

Nej, denna apparat är endast avsedd för fräsning och ytförädling av stenskor. Använd den inte på material som innehåller asbest, bly eller synlig stålarmering. För andra applikationer, se tillverkarens instruktioner.

Vad göra vid onormala vibrationer?

Stäng omedelbart av apparaten och koppla bort den. Kontrollera fräshuvudets och rullarnas skick. Se till att tillbehöret är korrekt monterat och inte skadat. Om vibrationerna kvarstår, kontakta auktoriserad service.

BRUKSANVISNING LST 1503 VR Flex

7 Bryterknapp (kun LST 1503 VR)

For å slå på og av.

Med låsestilling for varig drift.

12 Anslag som kan monteres

13 Hardmetall hjul

14 Lagerbokk

15 Oppsugingsslange

Buller och vibration 94

Bruksanvisning 94

Skrotning och avfallshantering ..... 98

(€-Försäkran om överensstämmelse ....98

Ansvar 98

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara!

Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Omvarningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan

maskinen tas bruk!

Använd skyddsglasögon!

Avfallshantering (skrotning)

(sesida 98)!

Tekniska data

Typ		TrappfräsLST 803 VR LST 1503 VR
Arbetsbredd mm 55–130 40–92
Tomgångsvarvtal rpm 800–2400	800–2400
Märkeffekt W 1800	1200
Avgiven effekt	W 1200	700
Verktygshållare		M14	M14
Vikt utan kabel	kg 7,2	5,9
Skyddsisolering		II/☐	II/☐

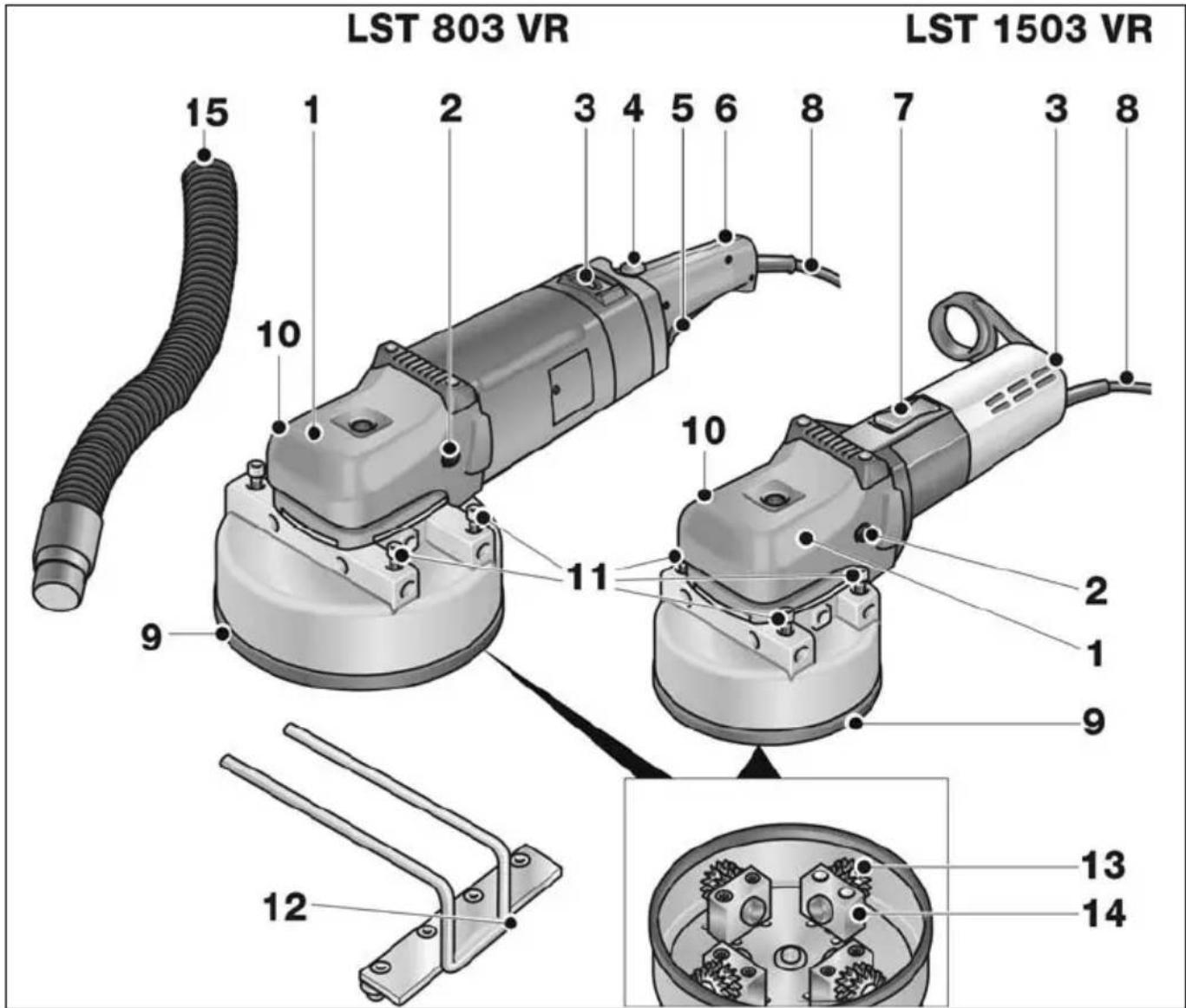

Översikt

1 Växelhus med grepphuv Med luftöppning och rotationsriktningspil.

2 Fästskruv för grepphuv

3 Hastighetsinställning

4 Tillkopplingsspärr (endast LST 803 VR)

5 Strömställare (endast LST 803 VR) För till- och frånslagning.

6 Handtag (endast LST 803 VR)

7 Vippkontakt (endast LST 1503 VR) För till- och frånslagning. Med spärrläge för kontinuerlig drift.

8 Nätsladd 4,0 m med stickkontakt

9 Fräshuvud

10 Muff för dammsug

11 Fästskruv för monterbart anslag

12 Monterbart anslag

13 Hårdmetallhjul

14 Lagerbockar

15 Sugslang

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ:

– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" förelverktyg i det bifogade häftet (nr.315.915),
– gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå.

Elverktyget får endast användas

• för avsett ändamål,
• i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Denna trappfräs är avsedd

– för användning inom industri och hantverk,
– för skrubbning resp fräsning av stenytor med av tillverkaren för denna maskin rekommenderade verktyg,
– för användning i trappområdet och för ytor.

Säkerhetsanvisningar för trappfräsar

WARNING!

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador.

Förvaraalla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

- Detta elverktyg ska med motsvarande tillbehör användas som saneringsfräs. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

■ Detta elverktyg är ej lämpligt för arbete med trådborste, polering, slipning med sandpapper, renoveringsslipning och kapning.

Ej avsedd användning av elverktyget kan leda till skador.

■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg.

Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal.

Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mätt.

Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.

■ Slipskivor, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel.

Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.

■ Använd aldrig defekta verktyg.

Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet.

Defekta verktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar.

Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar.

Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm.

Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde.

Alla som beträder arbetsområdet måste bära personlig skyddsutrustning.

Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.

Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden.

Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

■ Håll alltid nätsladden på avständ från roterande verktyg.

Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.

■ Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla.

Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.

■ Låt aldrig maskin vara igång när den bärs.

Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.

■ Rengör maskinens luftöppningar regelbundet.

Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.

■ Använd ej maskinen i närheten av brännbart material.

Gnistor kan tända dessa material.

■ Använd aldrig verktyg som kräver kylvätska.

Användning av vatten eller andra kylmedel kan leda till elektriska stötar.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett backslag. Slipskivan rör sig då mot eller från operatören beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas.

Ett backslag är följden av felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

■ Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten.

Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.

■ Håll alltid händerna på avstånd från roterande verktyg.

Verktyget kan vid vid backslag röra sig över handen.

■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag.

Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.

Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar.

Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

Särskilda säkerhetsanvisningar för fräsning

■ Bearbeta ej ytor med friliggande stålarmeringar. Risk för backslag!
■ Var särskilt försiktig vid bearbetning av hörn, kanter och extrema övergångar. Risk för skada på fräshuvudet resp fräshjul.
Elverktyget får endast tas i drift när fräshjulen kan rotera fritt.
Använd endast original fräshuvuden och fräshjul från FLEX. Adapter eller reducer-stycken får ej användas.

Vidare säkerhetsanvisningar

■ Använd endast för utomhusbruk godkänd förlängningssladd.
■ Avslipning av blyfärg är ej lämpligt. Blyfärger bör endast avlägsnas av specialist.
- Bearbeta ej material som frisläpper hälso-vådliga ämnen (t.ex. asbest).

Vidta skyddsåtgärder om hälsovådligt, brännbart eller explosivt damm kan bildas.

Använd dammskyddsmask.

Använd suganläggningar.

SAKSKADOR!

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta ljudnivå under typiska förhållanden ger följande värden:

• Ljudtrycksnivå:
• Ljudeffektsnivå:
• Osäkerhet: K = 3 dB.
  Sammanlagt svängningsvärde (vid skrubbning av granitplattor):
  – Emissionsvärde: a h = 6,2 m/s^2
• Osäkerhet: K = 1,5 m/s

WARNING!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller ochsvängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra.

Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika.

Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Bruksanvisning

WARNING!

dB(A);

Dra ut nätkontakten före allå åtgärder pämaskinen.

Före start

Packa upp apparaten och kontrollera att leveransen är komplett och om transportskador föreligger.

Till- och frånkoppling

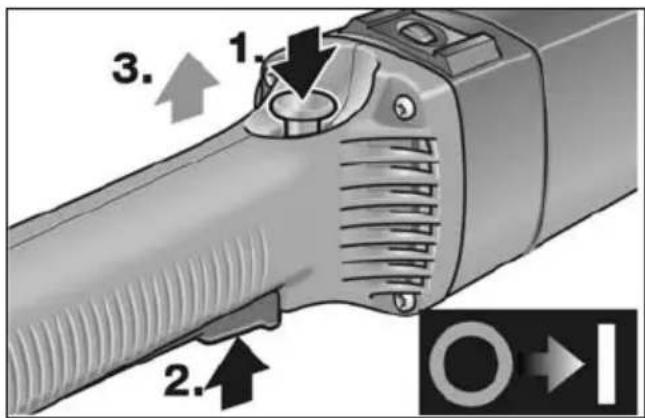

LST 803 VR

■ Håll tillkopplingsspärren intryckt (1.).

■ Tryck på strömställaren (2.) och släpp tillkopplingsspärren (3.).
■ Släpp strömställaren för att koppla från maskinen.

LST 1503 VR

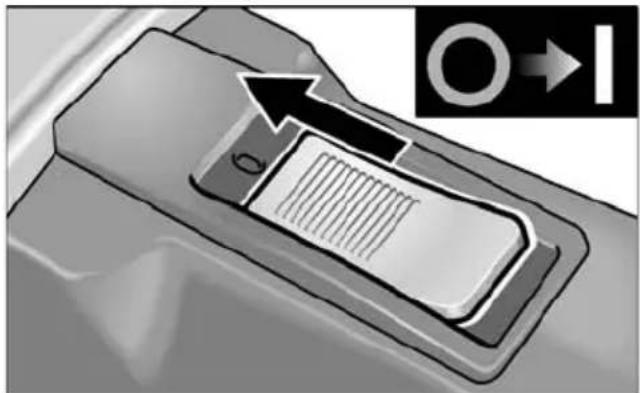

Kort drift utan spärr:

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Frånkoppling: Släpp vippkontakten.

- Tillkoppling: För vippkontakten framåt och tryck på främre ändan tills den snäpper fast.

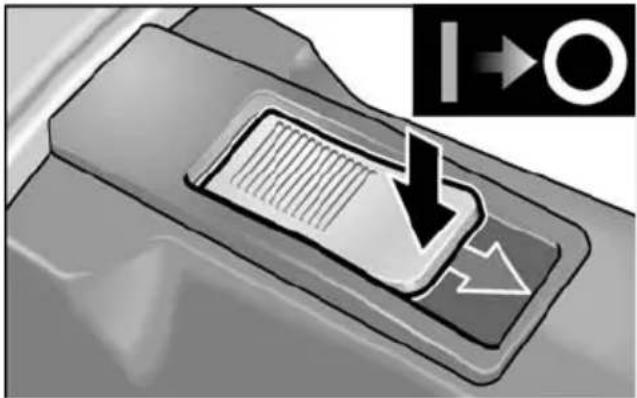

Fränkoppling: Tryck på vippkontaktens bakre ända.

Överbelastningsskydd

■ För att vid stark överbelastning förhindra att motorn tar skada slås den automatiskt från av ett överbelastningsskydd.

Besök tillverkarens hemsida www.flex-tools.com för mer detaljerad information om produkterna.

Hastighetsinställning

■ Ställ ratten på önskat arbetsvarvtal.
Genom försiktig användning av omkopp- laren körs maskinen upp till det förinställda varvtalet.
Arbeta alltid i det lägre hastighetsområdet upp till max steg 3.

i OBS

Vid överbelastning eller överhettning under kontinuerlig drift reducerar maskinen automatiskt varvtalet tills den svalnat tillräckligt.

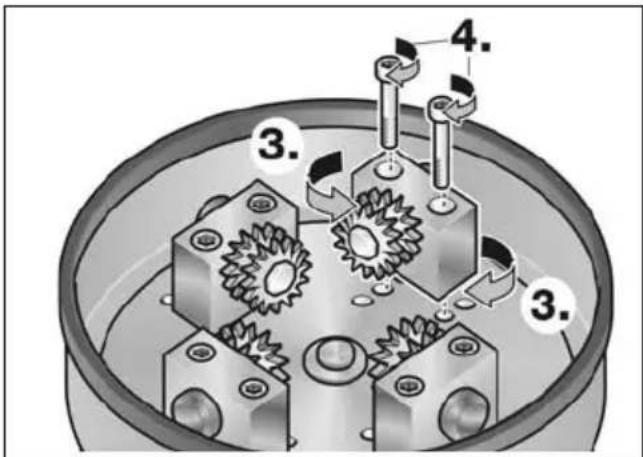

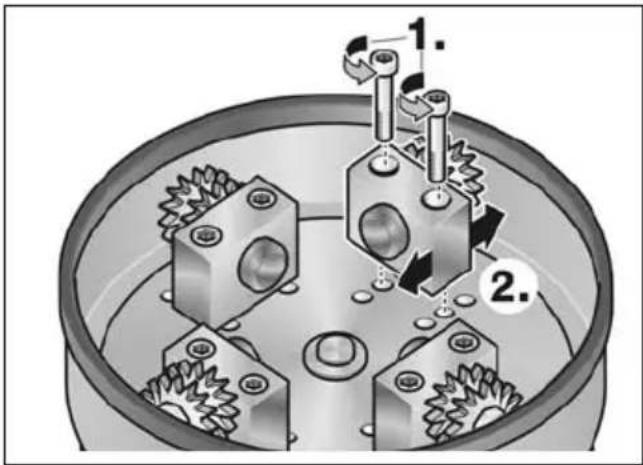

Inställning av arbetsbredd

Olika arbetsbredder kan ställas in genom att lagerbockarna med HM-hjulen monteras i olika lägen.

■ Dra ut nätkontakten.
■ Lossa lagerbockarnas fästskruvar (1.).

■ Montera lagerbockarna i önskat läge (2.).

Rikta därvid HM-hjulen beroende på tillämpning inåt eller utåt (3.) (endast LST 803 VR).

■ Dra åt lagerbockarnas fästskruvar igen (4.).

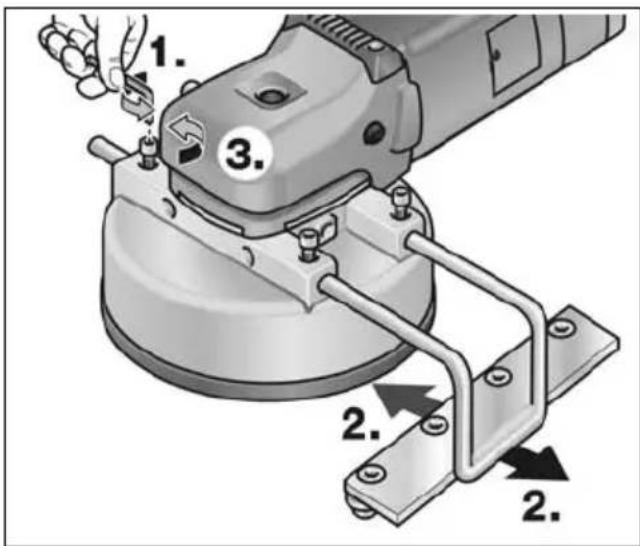

Inställning av monterbart anslag

■ Lossa vid behov fästskruvarna (1.).
■ För in det monterbara anslaget på sidan och ställ in önskad arbetsbredd (2.).
■ Dra åt fästskruvarna igen (3.).

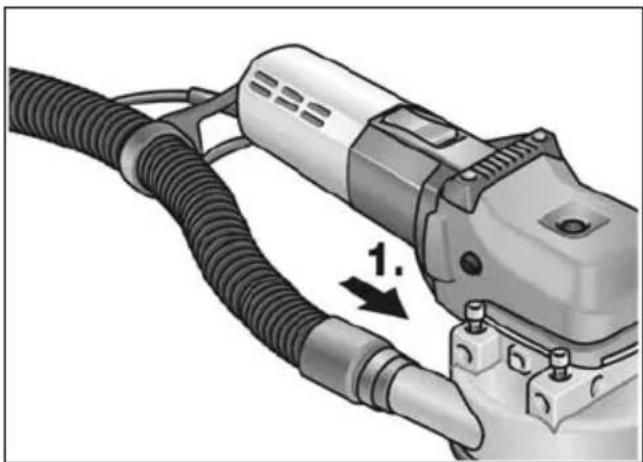

Dammsugning

VAR FÖRSIKTIG!

Under drift måste trappfräsen vara ansluten tillen dammsugare.

Utsugningssystemetmäste vara godkänt förstendamm.

För utsugning av särskilt hälsovådligt, cancerogent och torrt damm måste en för detta ändamål godkänd specialdammsug användas.

Vid varje störning i utsugningssystemet måste arbetet omgående avbrytas och maskinen slås från. Åtgärda störningen före återstart.

OBS

FLEX specialdammsugare, klass M, rekommenderas.

Dra den tillhörande slangen med änden utan adapter genom slanghållaren och anslut den på anslutningsstutsen (1.). Kontrollera anslutningen!
■ Anslut dammsugarens sugslang på adaptern. Beakta suganläggningens bruksanvisning! Kontrollera anslutningen! Använd passande adapter vid behov.

i OBS

Kontakta dammsugarleverantören om dammsugaren behöver en särskild anslutningsadapter (dvs en annan anslutningsadapter änden (32 mm/36 mm) som ingår vid slipmaskinens leverans för att erhålla en lämplig adapter.

Arbetsanvisningar

WARNING!

Den fräshuvudet får ej komma i kontakt medvassa utstående föremål.

Risk för backslag! Skador på fräshuvudet.

Vid skador eller stark avnötning måste fräs- huvudet bytas ut.

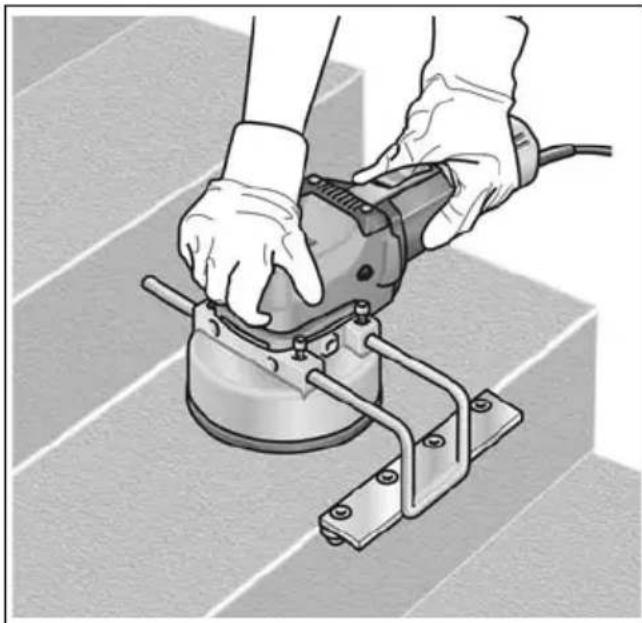

VAR FÖRSIKTIG!

Håll fast elverktyget med båda händerna!

1. Ställ vid behov in arbetsbredden.
2. Ställ vid behov in sidanslaget.
3. Anslut suganläggningen.

4. Stick in nätkontakten.

5. Provkör för att kontrollera att verktyget är riktigt monterat. Starta elverktyget (utan att låta startknappen snäppa fast) och låt det gå ca 30 sekunder. Beakta eventuell obalans och vibration.

6. Ställ in önskat varvtal.

7. Koppla till suganläggningen.
8. Håll fast elverktyget med båda händerna!

1. Koppla till maskinen.

■ Låt inte elverktyget arbeta för länge på ett ställe.
■ Arbeta alltid med jämna rörelser.
■ Håll alltid ett minimiavständ på 1 cm till materialets kant.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

Rengöring

Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.

Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.

Kolborstar

Elverktyget är utrustat med frånkopplingskol.

När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

i OBS

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Kolflamman kan under drift iakttas genom de bakre luftöppningarna.

Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in maskinen till en av tillverkaren auktoriserad verkstad.

Drev

i OBS

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Reservdelar och tillbehör

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EG ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

i OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överens- stämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven

2004/108/EG (till 19.04.2016),

2014/30/EU (fom 20.04.2016),

2006/42/EG, 2011/65/EG.

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
