GEBRUIKSAANWIJZING LST 1503 VR Flex

nl Originele gebruiksaanwijzing 62

Gebruikte symbolen 62

Voor uw veiligheid 64

Geluid en trillingen 67

Gebruiksaanwijzing 67

Tips voor de werkzaamheden ..... 70

Onderhoud en verzorging 70

Afvoeren van verpakking en machine .... 71

C€-Conformiteit 71

Uitsluiting van aansprakelijkheid .....71

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Alsde aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap ingebruik neemt!

Draag een oogbescherming!

Afvoeren van het oude apparaat (zie pagina 71)!

Technische gegevens

Machinetype		StokmachineLST 803 VR LST 1503 VR
Werkbreedte mm 55–130 40–92
Onbelast toerental o.p.m. 800–2	400 800–2400
Opgenomen vermogen W 1800	1200
Afgegeven vermogen W 1200		700
Gereedschapopname		M14	M14
Gewicht (zonder kabel)	kg 7,2	5,9
Isolatieklasse		II/☐	II/☐

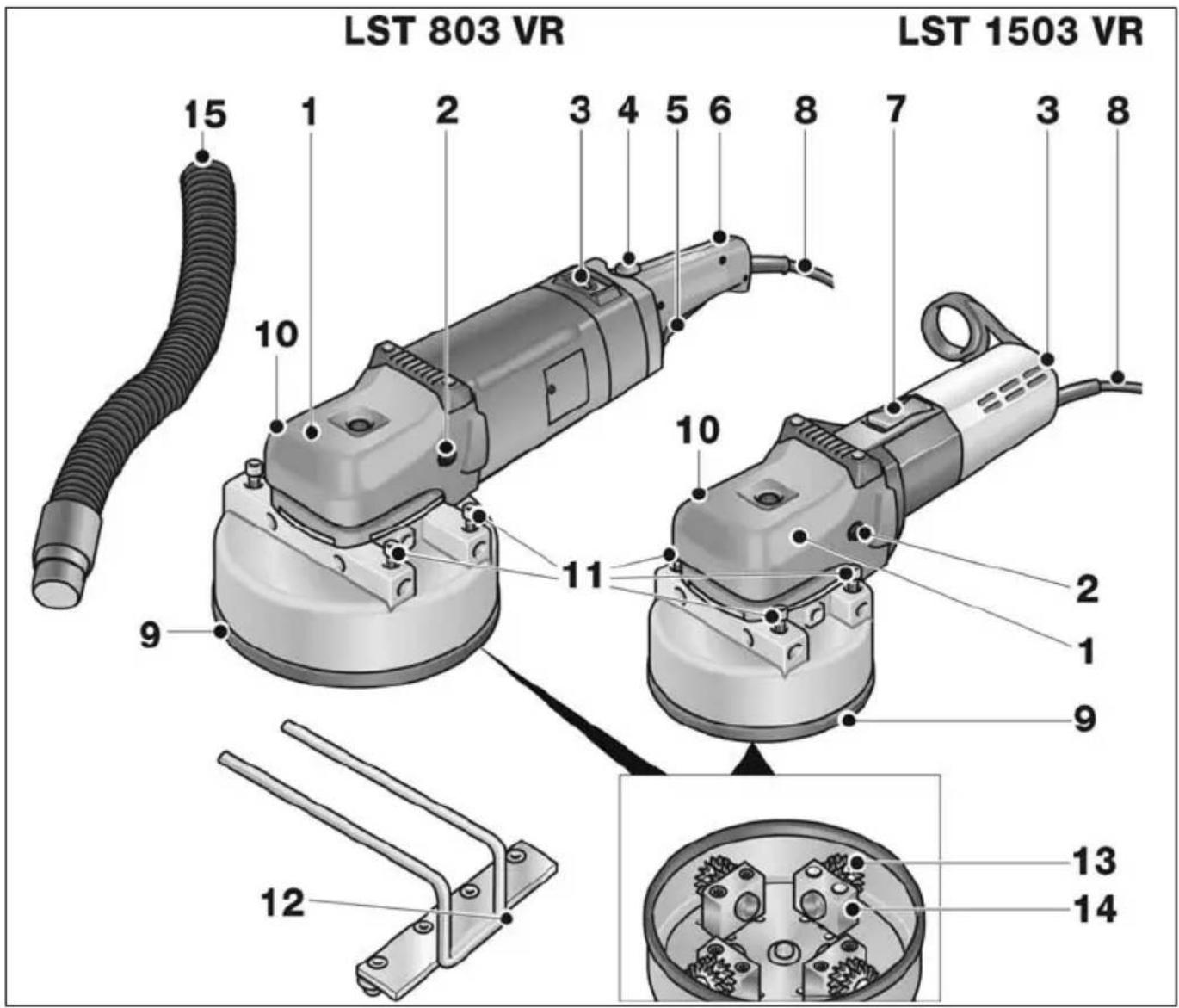

In één oogopslag

LST 803 VR LST 1503 VR 15 1 2 3 4 5 6 8 7 3 8 10 10 9 11 2 1 9 12 13 14

1 Transmissiekop met greepkap Met luchtafvoeropening en draai- richtingpijl.
2 Bevestigingsschroef voor greepkap
3 Stelwiel voor vooraf instelbaar toerental
4 Inschakelblokkering (alleen LST 803 VR)
5 Schakelaar (alleen LST 803 VR) Voor in- en uitschakelen.
6 Steelgreep (alleen LST 803 VR)

7 Schakelaar (alleen LST 1503 VR) Voor in- en uitschakelen. Met vergrendelingsstand voor continu gebruik.

8 Netsnoer 4,0 m met stekker

9 F r e e s k o p

10 Aansluitstuk voor stofafzuiging
11 Bevestigingsschroeven voor monteerbare aanslag
12 Monteerbare aanslag
13 Hardmetalen wieltjes
14 Lagersteunen
15 Afzuigslang

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming vanongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Tochkunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

Deze stokmachine is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor het opruwen resp. frezen van steenoppervlakken met gereedschappen die door de fabrikant voor dit gereedschap worden aangeboden,
• voor het gebruik bij trappen en voor oppervlakken.

Veiligheidsvoorschriften voor stokmachines

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften enaanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften enaanwijzingen voor de toekomst.

■ Dit elektrische gereedschap dient met het geschikte toebehoren te worden gebruikt als saneringsfrees.

Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht.

Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.

■ Dit elektrische gereedschap is niet geschikt voor werkzaamheden met draadborstels, polijstwerkzaamheden, schuurwerkzaamheden met schuurpapier, renovatieschuur- en en doorslijpwerkzaamheden.

Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.

- Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

■ Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat.

Toebehoren dat sneller draait dan toegestaan, kan onherstelbaar beschadigd worden en wegvliegen.

■ De buitendiameter en de dikte van het inzetgereedschap moeten overeen-komen met de maatgegevens van het elektrische gereedschap.

Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.

■ Schuurschijven, steunschijven en ander toebehoren moeten nauwkeurig op de uitgaande as van het elektrische gereedschap passen.

Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.

- Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen op afsplinteringen en scheuren, steunschijven op scheuren, slijtage en ernstige gebruikssporen. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen.

Daarbij dient u en dienen andere per- sonen uit de buurt van het rond- draaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt.

Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt bloot-gesteld aan luid lawaai, kan uw gehoor worden beschadigd.

■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werk-omgeving betreedt, moet persoonlijke beschermende uitrusting dragen.

Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken.

Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

■ Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen.

Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.

■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen.

Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.

■ Laat het elektrische gereedschap niet lopen terwijl u het draagt.

Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap.

De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.

■ Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen.

Vonken kunnen deze materialen ontsteken.

■ Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn.

Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen.

De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.

■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen.

De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.

■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemmen.

Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.

Bijzondere veiligheidsvoorschriften voor freeswerkzaamheden

■ Geen oppervlakken met blootliggende staal-wapeningen bewerken. Terugslaggevaar!
Bijzonder voorzichtig bij de bewerking van hoeken, randen en extreme overgangen. Schade aan de freeskop of de freeswielen mogelijk.
■ Elektrisch gereedschap alleen in gebruik nemen als de freeswielen vrij kunnen draaien.
- Gebruik alleen originele FLEX-freeskoppen en -freeswielen. Gebruik geen adapter of reduceerstukken.

Overige veiligheidsvoorschriften

■ Gebruik alleen een verlengkabel die voor gebruik buitenshuis is goedgekeurd.
■ Het afschuren van loodverf wordt afgeraden. Het verwijderen van loodverf mag alleen door een vakman gebeuren.
■ Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen. Tref veiligheidsmaatregelen wanneer er stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Draag stofmasker! Gebruik een afzuiginstallatie.

GEVAAR VOOR MATERIËLE SCHADE!

■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

-	Geluidsdrukniveau:
-	Geluidsvermogenniveau:	98
-	O n z e k e r h e i d : K =

Totale trillingswaarde (bij het opruwen van granietplaten):

- Emissiewaarde: a	h = 6,2 m/s^2
- Onzekerheid: K = 1,5 m/s

WAARSCHUWING!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen.

Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Gebruiksaanwijzing

87

dB(A);

Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Voor de ingebruikneming

Pak het apparaat uit, controleer of de inhoud van de verpakking volledig is en controleer of er geen transportschade is.

In- en uitschakelen

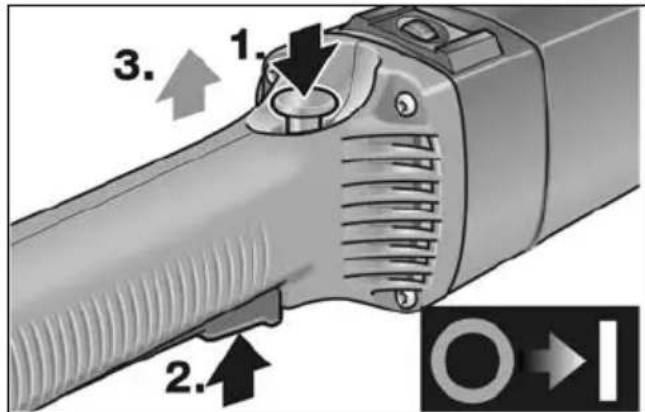

LST 803 VR

■ Inschakelblokkering indrukken en vasthouden (1.).

1. 2. 3.

■ Schakelaar indrukken (2.) en inschakelblokkering loslaten (3.).
■ Als u het gereedschap wilt uitschakelen, laat u de schakelaar los.

LST 1503 VR

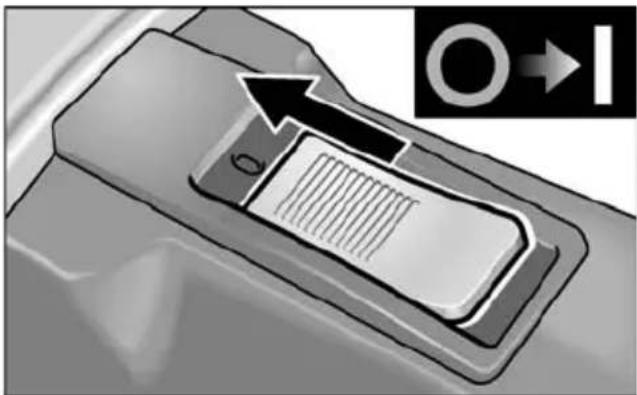

Gebruik voor korte duur zonder vergrendeling:

■ Duw de schakelaar naar voren en houd deze vast.

■ Als u de machine wilt uitschakelen, laat u de schakelaar los.

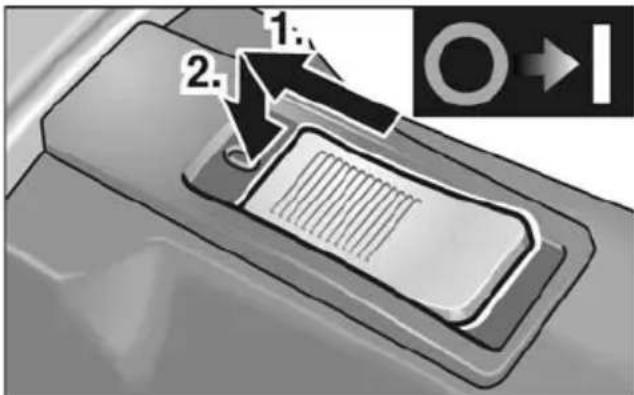

Continu gebruik met vergrendeling:

1. 2.

■ Duw de schakelaar naar voren en vergren- del vervolgens de schakelaar door deze vooraan in te drukken.

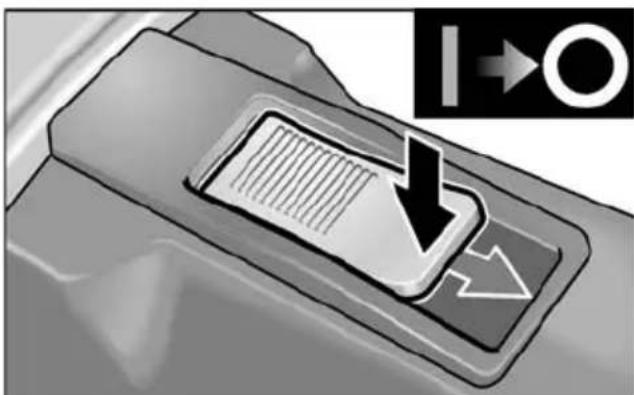

■ Als u de machine wilt uitschakelen, ont-grendelt u de schakelaar door deze achteraan in te drukken.

Beveiliging tegen overbelasting

Bij uiterst kort durende overbelasting voorkomt de beveiliging tegen overbelasting schade aan de motor door het gereedschap automatisch uit te schakelen.

Zie www.flex-tools.com voor meer informatie over de producten van de fabrikant.

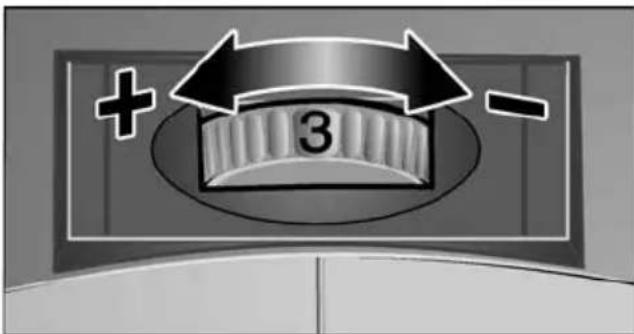

Vooraf instelbaar toerental

+ 3 -

■ Als u het werktoerental wilt instellen, zet u het stelwiel op de gewenste waarde.

■ Door de schakelaar met gevoel te bedienen wordt het gereedschap versneld tot aan het vooraf ingestelde toerental.

■ Steeds in het onderste toerentalbereik tot maximaal stand 3 werken.

i LET OP

Bij overbelasting of oververhitting bij continu gebruik vermindert het gereedschap het toerental automatisch totdat het gereedschap voldoende is afgekoeld.

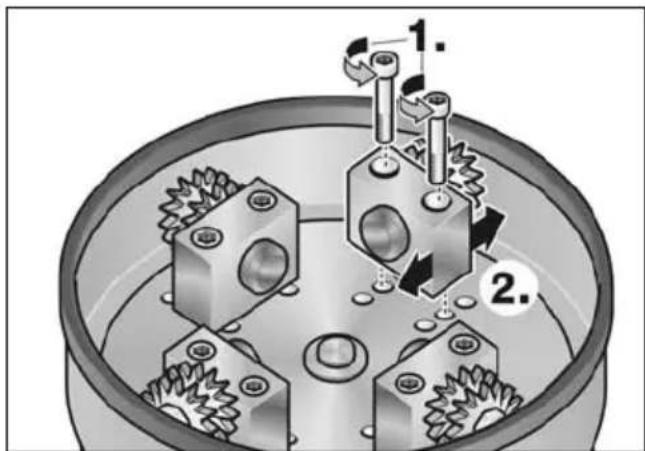

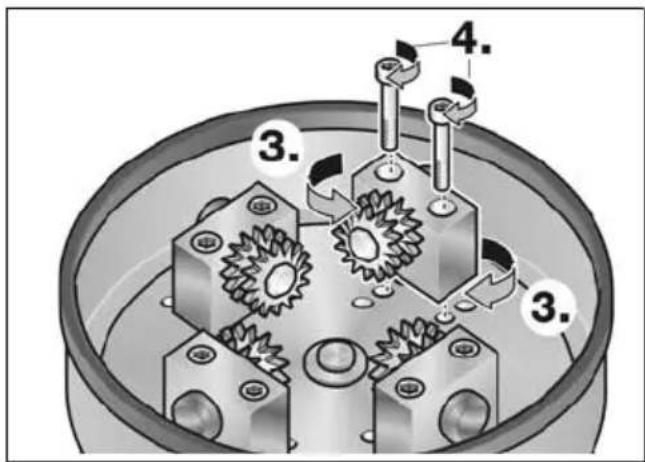

Werkbreedte instellen

Verschillende werkbreedten kunnen worden ingesteld door de lagersteunen met de HM-wieltjes op verschillende posities te monteren.

■ Trek de stekker uit de contactdoos.

■ Bevestigingsschroeven van de lagersteunen losdraaien (1.).

■ Lagersteunen in de gewenste stand monteren (2.).
■ De HM-wieltjes daarbij naar behoefte naar binnen of naar buiten uitlijnen (3.) (alleen LST 803 VR).
■ Bevestigingsschroeven van de lagersteunen weer vastdraaien (4.).

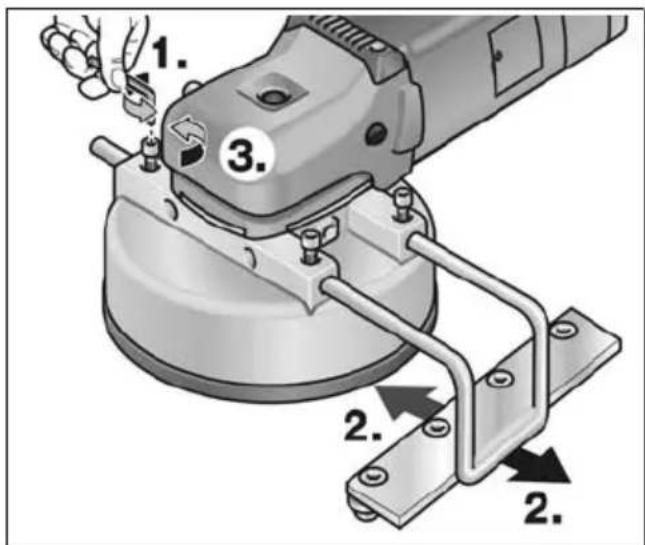

Monteerbare aanslag instellen

1. 3. 2. 2.

■ Indien nodig bevestigingsschroeven losdraaien (1.).
■ De monteerbare aanslag zijwaarts naar binnen duwen en op de gewenste werk-breedte instellen (2.).
■ Bevestigingsschroeven weer vastdraaien (3.).

Stofafzuiging

VOORZICHTIG!

De stokmachine moet tijdens het gebruik worden aangesloten op een stofafzuiging. Deafzuiginstallatie moet zijn goedgekeurd voor het zuigen van steenstof. Gebruik voor het afzuigen van bijzonder gevaarlijk, kankerverwerkend, droog stof een daarvoor goedgekeurde speciale zuiger. Breek de werkzaamheden bij elke storing vande afzuiginstallatie onmiddellijk af. Verhelpde storing voordat u het gereedschap opnieuw in gebruik neemt.

i LET OP

Het gebruik van een FLEX speciale zuiger van de klasse M wordt geadviseerd.

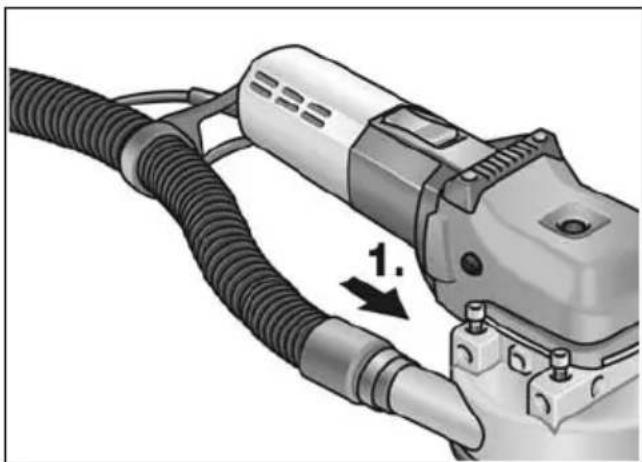

■ De meegeleverde slang met het uiteinde zonder adapter door de slanghouder trekken en op het aansluitstuk aansluiten (1.). Controleer de bevestiging!
■ Afzuigslang van de afzuiginstallatie op de afzuigadapter aansluiten. Neem de gebruiksaanwijzing van de afzuiginstallatie in acht. Controleer de bevestiging! Gebruik indien nodig een passende adapter.

LET OP

Mocht er voor uw stofzuiger een speciaal aan-sluitstuk nodig zijn (naast het standaardaan-sluitstuk van 32 mm/36 mm dat met het elektrische gereedschap wordt meegeleverd) dient u voor een geschikte adapter contact opte nemen met de leverancier van uw stofzuiger.

Tips voor de werkzaamheden

WAARSCHUWING!

De freeskop mag niet met scherpe naar buiten stekende voorwerpen in aanraking komen. Gevaar voor terugslag! Schade aan de freeskop. Bij beschadigingen of ernstige slijtage van de freeskop deze beslist vervangen.

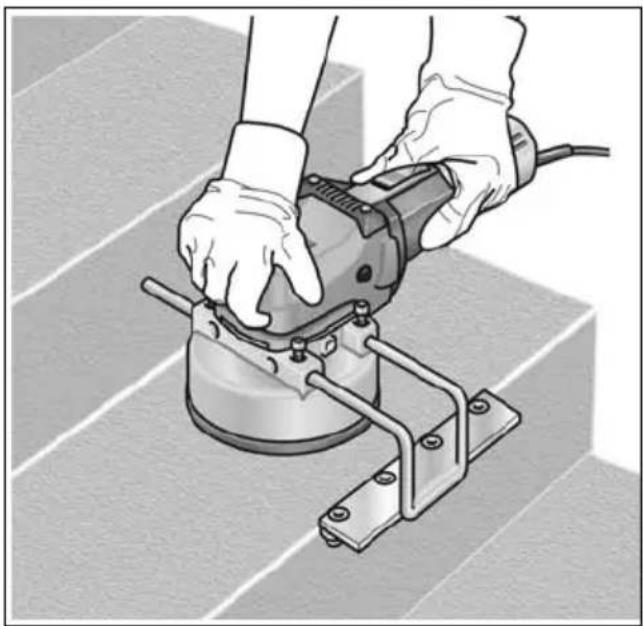

VOORZICHTIG!

Het elektrische gereedschap altijd met beide handen vasthouden!

1. Indien nodig werkbreedte instellen.
2. Indien nodig aanslag instellen.
3. Sluit de afzuiginstallatie aan.
4. Steek de stekker in het stopcontact.
5. Proefdraaien ter controle van de correcte bevestiging van het gereedschap. Schakel het elektrische gereedschap in (zonder vastklikken) en laat het ca. 30 seconden lopen. Controleer de machine op onbalans en trillingen.
6. Stel het benodigde toerental in.
7. Schakel de afzuiginstallatie in.
8. Het elektrische gereedschap altijd met beide handen vasthouden!

1. Schakel het apparaat in.

■ Het elektrische gereedschap niet te lang op één plaats laten lopen.
■ Altijd gelijkmatige slagbewegingen uitvoeren.
■ Een minimumafstand van 1 cm tot de rand van het bewerkte materiaal in acht nemen.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.

Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

Het elektrische gereedschap is voorzien van uitschakelkoolborstels.

Na het bereiken van de slijtagegrens van de uit- schakelkoolborstels wordt het elektrische gereedschap automatisch uitgeschakeld.

LET OP

Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd.

Bij ernstig vonken van de koolborstels het elektrische gereedschap onmiddellijk uitschakelen. Elektrische gereedschap bij een door de fabrikant erkende klantenservice afgeven.

Machinekop

LET OP

Draai de schroeven op de machinekop tijdens de garantietijd niet los. Anders vervallen degarantieverplichtingen van de fabrikant.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toe- behoren

Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold
