LIETOŠANAS INSTRUKCIJA 59G823 Graphite

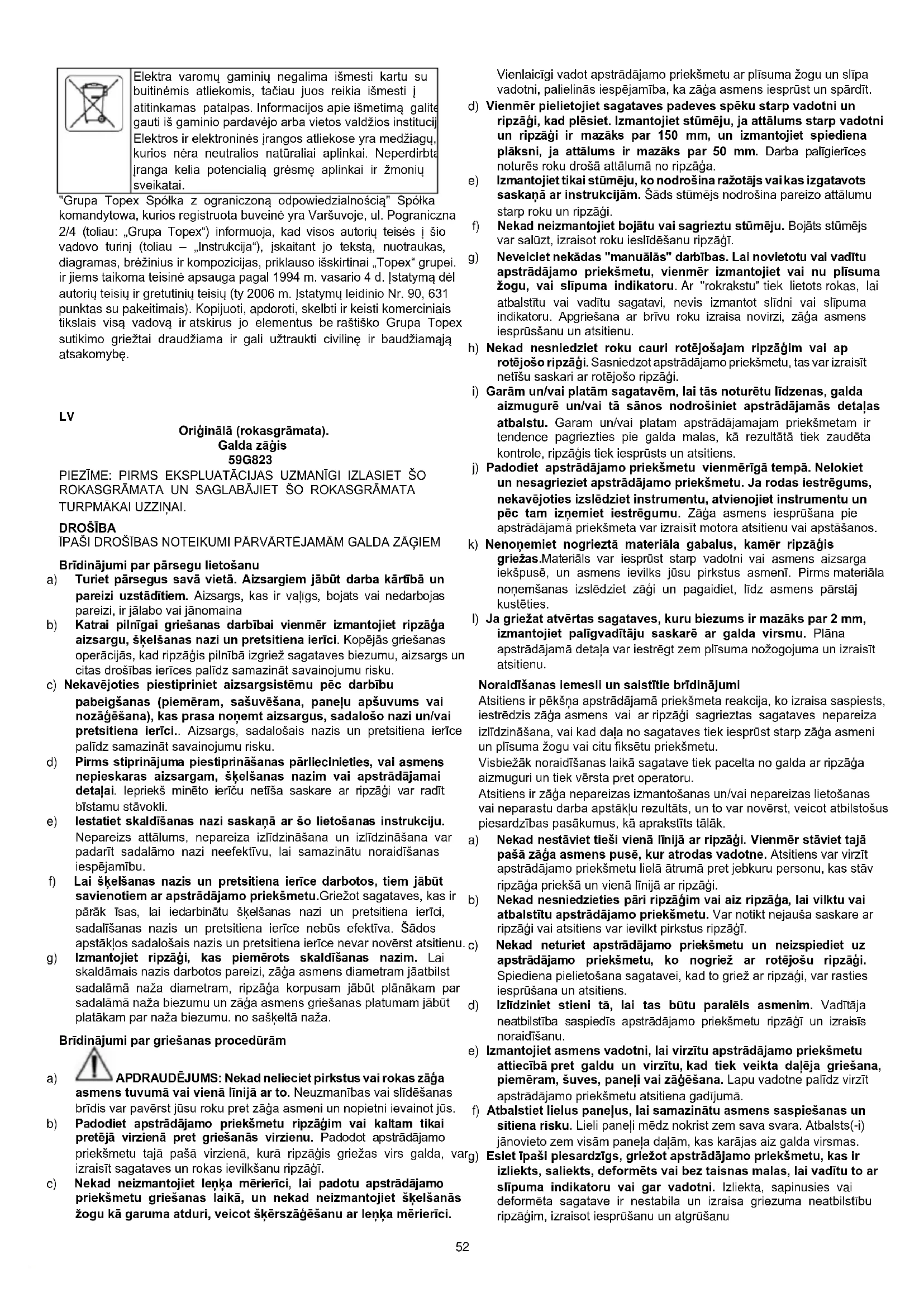

Oriģinālā (rokasgrāmata). Galda zāģis 59G823 PIEZĪME: PIRMS EKSPLUATĀCIJAS UZMANĪGI IZLASIET ŠO ROKASGRĀMATA UN SAGLABĀJIET ŠO ROKASGRĀMATA TURPMĀKAI UZZIŅAI. DROŠĪBA ĪPAŠI DROŠĪBAS NOTEIKUMI PĀRVĀRTĒJAMĀM GALDA ZĀĢIEM Brīdinājumi par pārsegu lietošanu a) Turiet pārsegus savā vietā. Aizsargiem jābūt darba kārtībā un pareizi uzstādītiem. Aizsargs, kas ir vaļīgs, bojāts vai nedarbojas pareizi, ir jālabo vai jānomaina b) Katrai pilnīgai griešanas darbībai vienmēr izmantojiet ripzāģa aizsargu, šķelšanas nazi un pretsitiena ierīci. Kopējās griešanas operācijās, kad ripzāģis pilnībā izgriež sagataves biezumu, aizsargs un citas drošības ierīces palīdz samazināt savainojumu risku. c) Nekavējoties piestipriniet aizsargsistēmu pēc darbību pabeigšanas (piemēram, sašuvēšana, paneļu apšuvums vai nozāģēšana), kas prasa noņemt aizsargus, sadalošo nazi un/vai pretsitiena ierīci.. Aizsargs, sadalošais nazis un pretsitiena ierīce palīdz samazināt savainojumu risku. d) Pirms stiprinājuma piestiprināšanas pārliecinieties, vai asmens nepieskaras aizsargam, šķelšanas nazim vai apstrādājamai detaļai. Iepriekš minēto ierīču netīša saskare ar ripzāģi var radīt bīstamu stāvokli. e) Iestatiet skaldīšanas nazi saskaņā ar šo lietošanas instrukciju. Nepareizs attālums, nepareiza izlīdzināšana un izlīdzināšana var padarīt sadalāmo nazi neefektīvu, lai samazinātu noraidīšanas iespējamību. f) Lai šķelšanas nazis un pretsitiena ierīce darbotos, tiem jābūt savienotiem ar apstrādājamo priekšmetu.Griežot sagataves, kas ir pārāk īsas, lai iedarbinātu šķelšanas nazi un pretsitiena ierīci, sadalīšanas nazis un pretsitiena ierīce nebūs efektīva. Šādos apstākļos sadalošais nazis un pretsitiena ierīce nevar novērst atsitienu. g) Izmantojiet ripzāģi, kas piemērots skaldīšanas nazim. Lai skaldāmais nazis darbotos pareizi, zāģa asmens diametram jāatbilst sadalāmā naža diametram, ripzāģa korpusam jābūt plānākam par sadalāmā naža biezumu un zāģa asmens griešanas platumam jābūt platākam par naža biezumu. no sašķeltā naža. Brīdinājumi par griešanas procedūrām a) APDRAUDĒJUMS: Nekad nelieciet pirkstus vai rokas zāģa asmens tuvumā vai vienā līnijā ar to. Neuzmanības vai slīdēšanas brīdis var pavērst jūsu roku pret zāģa asmeni un nopietni ievainot jūs. b) Padodiet apstrādājamo priekšmetu ripzāģim vai kaltam tikai pretējā virzienā pret griešanās virzienu. Padodot apstrādājamo priekšmetu tajā pašā virzienā, kurā ripzāģis griežas virs galda, var izraisīt sagataves un rokas ievilkšanu ripzāģī. c) Nekad neizmantojiet leņķa mērierīci, lai padotu apstrādājamo priekšmetu griešanas laikā, un nekad neizmantojiet šķelšanās žogu kā garuma atduri, veicot šķērszāģēšanu ar leņķa mērierīci. Vienlaicīgi vadot apstrādājamo priekšmetu ar plīsuma žogu un slīpa vadotni, palielinās iespējamība, ka zāģa asmens iesprūst un spārdīt. d) Vienmēr pielietojiet sagataves padeves spēku starp vadotni un ripzāģi, kad plēsiet. Izmantojiet stūmēju, ja attālums starp vadotni un ripzāģi ir mazāks par 150 mm, un izmantojiet spiediena plāksni, ja attālums ir mazāks par 50 mm. Darba palīgierīces noturēs roku drošā attālumā no ripzāģa. e) Izmantojiet tikai stūmēju, ko nodrošina ražotājs vai kas izgatavots saskaņā ar instrukcijām. Šāds stūmējs nodrošina pareizo attālumu starp roku un ripzāģi. f) Nekad neizmantojiet bojātu vai sagrieztu stūmēju. Bojāts stūmējs var salūzt, izraisot roku ieslīdēšanu ripzāģī. g) Neveiciet nekādas "manuālās" darbības. Lai novietotu vai vadītu apstrādājamo priekšmetu, vienmēr izmantojiet vai nu plīsuma žogu, vai slīpuma indikatoru. Ar "rokrakstu" tiek lietots rokas, lai atbalstītu vai vadītu sagatavi, nevis izmantot slīdni vai slīpuma indikatoru. Apgriešana ar brīvu roku izraisa novirzi, zāģa asmens iesprūsšanu un atsitienu. h) Nekad nesniedziet roku cauri rotējošajam ripzāģim vai ap rotējošo ripzāģi. Sasniedzot apstrādājamo priekšmetu, tas var izraisīt netīšu saskari ar rotējošo ripzāģi.

i) Garām un/vai platām sagatavēm, lai tās noturētu līdzenas, galda

aizmugurē un/vai tā sānos nodrošiniet apstrādājamās detaļas atbalstu. Garam un/vai platam apstrādājamajam priekšmetam ir tendence pagriezties pie galda malas, kā rezultātā tiek zaudēta kontrole, ripzāģis tiek iesprūsts un atsitiens. j) Padodiet apstrādājamo priekšmetu vienmērīgā tempā. Nelokiet un nesagrieziet apstrādājamo priekšmetu. Ja rodas iestrēgums, nekavējoties izslēdziet instrumentu, atvienojiet instrumentu un pēc tam izņemiet iestrēgumu. Zāģa asmens iesprūšana pie apstrādājamā priekšmeta var izraisīt motora atsitienu vai apstāšanos. k) Nenoņemiet nogrieztā materiāla gabalus, kamēr ripzāģis griežas.Materiāls var iesprūst starp vadotni vai asmens aizsarga iekšpusē, un asmens ievilks jūsu pirkstus asmenī. Pirms materiāla noņemšanas izslēdziet zāģi un pagaidiet, līdz asmens pārstāj kustēties. l) Ja griežat atvērtas sagataves, kuru biezums ir mazāks par 2 mm, izmantojiet palīgvadītāju saskarē ar galda virsmu. Plāna apstrādājamā detaļa var iestrēgt zem plīsuma nožogojuma un izraisīt atsitienu. Noraidīšanas iemesli un saistītie brīdinājumi Atsitiens ir pēkšņa apstrādājamā priekšmeta reakcija, ko izraisa saspiests, iestrēdzis zāģa asmens vai ar ripzāģi sagrieztas sagataves nepareiza izlīdzināšana, vai kad daļa no sagataves tiek iesprūst starp zāģa asmeni un plīsuma žogu vai citu fiksētu priekšmetu. Visbiežāk noraidīšanas laikā sagatave tiek pacelta no galda ar ripzāģa aizmuguri un tiek vērsta pret operatoru. Atsitiens ir zāģa nepareizas izmantošanas un/vai nepareizas lietošanas vai neparastu darba apstākļu rezultāts, un to var novērst, veicot atbilstošus piesardzības pasākumus, kā aprakstīts tālāk. a) Nekad nestāviet tieši vienā līnijā ar ripzāģi. Vienmēr stāviet tajā pašā zāģa asmens pusē, kur atrodas vadotne. Atsitiens var virzīt apstrādājamo priekšmetu lielā ātrumā pret jebkuru personu, kas stāv ripzāģa priekšā un vienā līnijā ar ripzāģi. b) Nekad nesniedzieties pāri ripzāģim vai aiz ripzāģa, lai vilktu vai atbalstītu apstrādājamo priekšmetu. Var notikt nejauša saskare ar ripzāģi vai atsitiens var ievilkt pirkstus ripzāģī. c) Nekad neturiet apstrādājamo priekšmetu un neizspiediet uz apstrādājamo priekšmetu, ko nogriež ar rotējošu ripzāģi. Spiediena pielietošana sagatavei, kad to griež ar ripzāģi, var rasties iesprūšana un atsitiens. d) Izlīdziniet stieni tā, lai tas būtu paralēls asmenim. Vadītāja neatbilstība saspiedīs apstrādājamo priekšmetu ripzāģī un izraisīs noraidīšanu. e) Izmantojiet asmens vadotni, lai virzītu apstrādājamo priekšmetu attiecībā pret galdu un virzītu, kad tiek veikta daļēja griešana, piemēram, šuves, paneļi vai zāģēšana. Lapu vadotne palīdz virzīt apstrādājamo priekšmetu atsitiena gadījumā. f) Atbalstiet lielus paneļus, lai samazinātu asmens saspiešanas un sitiena risku. Lieli paneļi mēdz nokrist zem sava svara. Atbalsts(-i) jānovieto zem visām paneļa daļām, kas karājas aiz galda virsmas. g) Esiet īpaši piesardzīgs, griežot apstrādājamo priekšmetu, kas ir izliekts, saliekts, deformēts vai bez taisnas malas, lai vadītu to ar slīpuma indikatoru vai gar vadotni. Izliekta, sapinusies vai deformēta sagatave ir nestabila un izraisa griezuma neatbilstību ripzāģim, izraisot iesprūšanu un atgrūšanu53 h) Nekad negrieziet vairāk kā vienu apstrādājamo priekšmetu vertikāli vai horizontāli. Ripzāģis var uzņemt vismaz vienu no tiem un izraisīt atsitienu.

i) Ja restartējat zāģi ar ripzāģi apstrādājamā detaļā, centrējiet zāģa

asmeni robā tā, lai zāģa zobi nesaskartos ar materiālu. Ja zāģis iesprūst apstrādājamā detaļā, tas var pacelt apstrādājamo priekšmetu un izraisīt atsitienu, kad zāģis tiek restartēts. j) Turiet ripzāģus tīrus, asus un ar nepieciešamo atveri. Nekad neizmantojiet savītus ripzāģus vai zāģus ar saliektiem vai salauztiem zobiem. Asi un pareizi iestatīti ripzāģu asmeņi samazina iesprūšanu, iesprūšanu un atsitienu. Galda zāģa brīdinājumi a) Izslēdziet galda zāģi un atvienojiet strāvas vadu, kad noņemat galda ieliktni, nomaināt ripzāģi vai regulējat sadalošo nazi, pretsitiena ierīci vai ripzāģa aizsargu, kā arī ja mašīna tiek atstāta bez uzraudzības.. Preventīvie pasākumi ļaus izvairīties no negadījumiem. b) Nekad neatstājiet skriešanas galda zāģi bez uzraudzības. Izslēdziet instrumentu un neatstājiet instrumentu, kamēr tas nav pilnībā apstājies. Darbojošs ķēdes zāģis bez uzraudzības rada nekontrolētu apdraudējumu. c) Novietojiet galda zāģi līdzenā, labi apgaismotā vietā, kur varat atbalstīt kājas un saglabāt līdzsvaru. Ieteicams uzstādīt vietā, kur ir pietiekami daudz vietas, lai viegli tiktu galā ar sagataves izmēru. Šauras, tumšas vietas un nelīdzenas, slidenas grīdas izraisa negadījumus. d) Bieži tīriet un noņemiet zāģu skaidas zem galda zāģa un/vai putekļu savācēja. Uzkrājušās zāģskaidas ir viegli uzliesmojošas un var notikt pašaizdegšanās. e) Galda zāģim jābūt droši piestiprinātam. Nepietiekami nostiprināts galda zāģis var kustēties vai apgāzties. f) Pirms galda zāģa ieslēgšanas noņemiet no galda instrumentus, koka gabalus utt. Uzmanības novēršana vai iespējama iestrēgšana var būt bīstama. g) Montāžas caurumos vienmēr izmantojiet pareiza izmēra un formas ripzāģus (dimantu, nevis apaļus). Ripzāģi, kas nav piemēroti zāģa stiprinājumam, darbosies asimetriski, kā rezultātā tiek zaudēta kontrole. h) Nekad neizmantojiet bojātus vai nepareizus zāģa asmens stiprinājumus, piemēram, atlokus, ripzāģa paplāksnes, skrūves vai uzgriežņus. Šie stiprinājumi ir īpaši izstrādāti zāģim drošai darbībai un optimālai veiktspējai.

i) Nekad neuzkāpiet uz galda zāģa un neizmantojiet to kā

izkārnījumu. Ja instruments ir sasvērts vai nejauši nonākat saskarē ar griezējinstrumentu, var gūt nopietnas traumas. j) Pārliecinieties, vai asmens ir uzstādīts tā, lai tas grieztos pareizajā virzienā. Uz galda zāģa neizmantojiet slīpripas, stiepļu sukas vai abrazīvus diskus. Nepareiza ripzāģa uzstādīšana vai neieteiktu piederumu izmantošana var izraisīt nopietnus savainojumus. Papildu drošības noteikumi

1. Nelietot bīstamos apstākļos. Neizmantojiet elektroinstrumentus

mitrā vai lietainā vidē. Darba vietai jābūt pareizi apgaismotai.

2. Nepārslogojiet ierīci. Darbība būs drošāka un efektīvāka, saglabājot

pareizu darba tempu.

3. Izmantojiet pareizo kabeli. Pārliecinieties, vai pagarinātāja vads ir

labā stāvoklī. Izmantojot pagarinātāju, pārliecinieties, vai tas ir piemērots elektrībai, ko izmantos jūsu izstrādājums. Nepietiekama kabeļa dēļ samazināsies tīkla spriegums, izraisot strāvas zudumu un pārkaršanu.

4. Izmantojiet atbilstošu apģērbu. Nevalkājiet vaļīgu apģērbu, cimdus,

kaklasaites vai rotaslietas, kas var ieķerties kustīgās daļās. Ieteicams valkāt neslīdošus apavus. Valkājiet cepuri, lai aizsargātu matus.

5. Izmantojiet acu aizsarglīdzekļus. Ieteicams arī lietot elpceļu

aizsarglīdzekļus (maskas).

6. Izmantojiet tikai pagarinātājus ar elektriskajām specifikācijām,

kas atbilst izstrādājumam. Neizmantojiet bojātus pagarinātājus. Pirms lietošanas pārbaudiet pagarinātāju un nomainiet to, ja tas ir bojāts. Nevelciet aiz vada, kad to atvienojat. Turiet vadu prom no karstuma un asām malām. Pirms izstrādājuma atvienošanas no pagarinātāja vienmēr atvienojiet pagarinātāju no kontaktligzdas.

7. Negrieziet cauri sarežģītiem, iepriekš samontētiem priekšmetiem.

• Griešana: griešana, lai sadalītu elementu 2 daļās.

• Stūmējs: iegarens instruments, ko izmanto, lai virzītu apstrādājamo priekšmetu uz mērķi.

• Darbība ar brīvroku: “Ar roku” nozīmē roku izmantošanu, lai atbalstītu vai vadītu sagatavi, nevis izmantot slīdni vai slīpuma indikatoru.

• Atgrūšana: pēkšņa apstrādājamā priekšmeta reakcija saspiesta, iestrēguša zāģa asmens vai ar ripzāģi sagrieztas sagataves nepareizas izlīdzināšanas dēļ, vai arī tad, kad daļa no sagataves ir iestrēgusi starp ripzāģa asmeni un plēšņu vai citu fiksētu priekšmetu. Simbolu skaidrojums

1. Izlasiet rokasgrāmatu

2. Izmantojiet acu aizsarglīdzekļus

3. Otrā aizsardzības klase

4. Izmantojiet elpceļu aizsarglīdzekļus

5. Valkājiet dzirdes aizsarglīdzekļus

6. Nepakļaujiet to lietus vai mitruma iedarbībai

TEHNISKIE DATI Ripzāģis 59G823 Parametrs Vērtība Spriedze 230V maiņstrāva Biežums 50 Hz Jauda 1600W, S6 20% 2000W Rotācijas ātrums bez slodzes 4800 apgr./min Ciparnīcas diametrs 254 mm Diska urbuma diametrs 30 mm Ciparnīcas biezums 2,8 mm Sadalīšanas diska biezums 2,5 mm Galda virsmas izmērs 670 x 560 mm Darba virsmas pagarinājuma izmērs 1040 x 560 mm Maksimālais griešanas dziļums 45° 55 mm Maksimālais griešanas dziļums 0° 80 mm Asmens slīpuma regulēšana 0-45 ° Aizsardzības klase

Drošības līmenis IPX0 Masa 31 kg Ražošanas gads

59G823 apzīmē gan iekārtas tipu, gan apzīmējumu

TROKŠŅA UN VIBRĀCIJAS DATI

Skaņas spiediena līmenis LpA = 92,6 dB (A) K = 3 dB (A) Izmērītais skaņas jaudas līmenis LWA = 105,6 dB (A) K = 3 dB (A) Informācija par troksni un vibrāciju Ierīces izstarotā trokšņa līmeni raksturo: izstarotā skaņas spiediena līmenis LpA un skaņas jaudas līmenis LWA (kur K ir mērījuma nenoteiktība). Šāda informācija: izstarotās skaņas spiediena līmenis LpA, skaņas jaudas līmenis LWA un vibrācijas paātrinājums ah ir izmērīti saskaņā ar EN 62841-1.

Ierīces struktūra ir parādīta U attēlā, kur:

6. Vadības slīpā leņķa poga

7. Transporta riteņi

8. Ieslēgšanas/izslēgšanas slēdzis ar atslēgu

11. Asmens augstuma regulēšanas poga

12. Rack bloķēšanas poga

13. Asmens leņķa regulēšana

14. Galda pagarinājuma slēdzene

16. Izplēst žoga slēdzeni

17. Galda virsmas pagarinājums.

1. Salokāms statīvs 1 gab

4. Savienotājs 1 gab

SAGATAVOŠANĀS DARBAM

Izpakošana Piezīme. Lai izvairītos no nejaušas ieslēgšanās vai elektriskās strāvas trieciena riska izpakošanas un montāžas laikā, nepievienojiet elektroinstrumentu elektrotīklam. Vads ir jāatvieno, kad zāģis netiek lietots. Pirms iepakojuma izmešanas pārliecinieties, vai komplekts ir pilnīgs. Nemēģiniet salikt zāģi, ja trūkst kādas sastāvdaļas. Nemēģiniet pieslēgt zāģi pie elektrotīkla vai ieslēgt zāģi, pirms nav pareizi uzstādīti visi tā elementi. Asmens aizsargs un sadalāmais nazis Griešanas laikā vienmēr izmantojiet asmens aizsargu un šķelšanas nazi. Tas samazina atsitiena risku un pasargā rokas no saskares ar asmeni. Stūmējs Stūmējam jābūt aptuveni 400 mm garam un 50 mm platam. Lai nodrošinātu stingrību, tam jābūt vismaz 10 mm biezam. Komfortu nodrošinās noapaļotas malas. Tam jābeidzas ar ievilkumu, kas nodrošina apstrādātā materiāla spiedienu un stumšanu. Stūmēja uzdevums ir turēt roku drošā attālumā no zāģa. Statīva uzstādīšana (att. A1, A2, A3, A4, A5) Pareiza zāģa statīva novietošana ļauj to lietot, salocīt un transportēt. Kājas ir bloķētas ar bloķēšanas pogām.

• Sākuma stāvoklī novietojiet zāģi uz riteņiem (A1). Atbloķējiet priekšējās kājas. Izlokiet tās un nofiksējiet (A2), pēc tam atbloķējiet aizmugurējās kājas.

• Paceliet zāģi otrā pusē (A3). Kājas atlocīsies. Kad tie atrodas pareizajā stāvoklī, nofiksējiet (A4).

• Jūs varat noregulēt zāģa pozīciju, pievelkot un atskrūvējot kāju balstus (A5). Soļu secība ir norādīta ar cipariem attēlos. Statīva salocīšana (att. B1, B2, B3, B4) Turiet pie galda malas, atbloķējiet kājas riteņa pusē (B1). Novietojiet ķēdes zāģi uz riteņiem, salokot kājas (B2). Bloķēt. Atbloķējiet otru kāju pāri (B3) un nolieciet zāģi uz zemes ar salocītām kājām. Slēdzene (B4). Zāģa transportēšana (C1, C2 zīm.) Priekšējās kājas var izmantot kā rokturi, transportējot zāģi uz riteņiem. Šķelšanas naža iestatīšana (att. D1, D2) Šķelšanas nazi var iestatīt divās pozīcijās: uzglabāšanas pozīcijā (D1) un darba stāvoklī (D2). Ķīlis pēc noklusējuma atrodas uzglabāšanas pozīcijā. Ķīļa iestatīšana darba stāvoklī

• Paceliet zāģa asmeni tā augstākajā pozīcijā, pagriežot augstuma regulēšanas pogu pulksteņrādītāja virzienā. Pārliecinieties, vai asmeņa leņķis (atgrieznis) ir 0 °. Slīpumam jābūt bloķētam.

• Atbloķējiet ķīli, pavelkot bloķēšanas sviru uz augšu.

• Pavelciet ķīli uz augšu darba stāvoklī. Caurumiem jāsakrīt ar tapām uz korpusa.

• Nobloķējiet ķīli, pagriežot sviru apakšējā pozīcijā (pārliecinieties, ka ķīlis ir pareizi nofiksēts)

• Uzstādiet vāku. Novietojiet ķīli uzglabāšanas pozīcijā Atkārtojiet 1. līdz 3. darbību. Pabīdiet ķīli uz leju uzglabāšanas pozīcijā. Bloķējiet ķīli. Nolaidiet zāģa asmeni zemākajā pozīcijā. Ķīlim jāatrodas zem galda virsmas. Ķīļa stāvokļa noregulēšana attiecībā pret asmeni (att. D3) Piezīme: Lai izvairītos no miesas bojājumiem, pirms jebkādu iestatījumu veikšanas vienmēr atvienojiet zāģi no strāvas avota. Ķīlim jābūt pilnīgi paralēlam zāģa asmenim. Lai noregulētu ķīļa pozīciju, atskrūvējiet abas skrūves (D3 - 1), pēc tam iestatiet ķīli pareizajā pozīcijā. Pēc pozīcijas iestatīšanas vēlreiz nofiksējiet ķīli. Pretsitiena aizbīdņu uzstādīšana (att. E1, E2) Piezīme: Šķelšanas nazim jābūt darba stāvoklī, lai uzstādītu ķepas.

• Paceliet zāģa asmeni tā augstākajā pozīcijā un iestatiet leņķi uz 0°. Pārliecinieties, vai slīpums ir pareizi nofiksēts.

• Atrodiet sēdekli 1 uz ķīļa (att. D2-1) un ievietojiet tajā elementu ar sprūdratiem. Nolaidiet plastmasas vāku un nofiksējiet to (att. E1 - 1). Novietojiet sviru apakšējā pozīcijā. Pārliecinieties, vai tapa ir pilnībā ievietota sēdeklī 1.

• Atlaidiet plastmasas vāciņu, lai nostiprinātu mehānismu. Pārliecinieties, vai atsevišķie mehānisma elementi ir labi piestiprināti. Zāģa asmens aizsarga uzstādīšana

• Paceliet sviru (att. F1 - 1), kas atzīmēta attēlā. F1. Novietojiet asmens aizsargu virs sēdekļa 2 (att. D2 - 2) tā, lai tajā būtu ievietota iekšējā fiksatora tapa (att. F2 - 2).

• Novietojiet pārsegu uz sadalāmā naža.

• Pavelciet pārsegu atpakaļ, lai pārliecinātos, ka bloķēšanas tapa (att. F2 - 1) ir pareizi ievietota sēdeklī 3 (att. D2 - 3)

• Nospiediet sviru (att. F1 - 1) uz leju, lai nofiksētu vāku (att. F3). Galda pagarināšana

• Pagarinājumu var atbloķēt un aizslēgt ar galda pagarinājuma slēdzeni (U - 14. zīm.).

• Slēdzene apakšējā pozīcijā bloķē galda virsmas pagarinājumu (att. G1 - 1)

• Slēdzene augšējā stāvoklī ļauj izvilkt galda virsmas pagarinājumu (att. G2 - 1).

• Ja nepieciešams, pagariniet galda virsmas pagarinājumu (att. G3).

• Pēc pagarinājuma pagarināšanas līdz vajadzīgajam garumam nospiediet slēdzeni uz leju, lai nofiksētu mehānismu (G4 zīm.). Piezīme. Pārliecinieties, vai paplašinājums ir pareizi bloķēts.

• Pievelciet skrūvi uz sliedēm (att. G5). Augstuma regulēšanas kronšteina uzstādīšana (H zīm.) Lāpstiņas augstuma regulēšanas kloķa rokturis (att. U-11) tiek piestiprināts, to ieskrūvējot. Šķirnes žoga uzstādīšana Atbrīvojiet vadotnes fiksatoru (Zīm. U-16), spiežot to uz augšu. Novietojiet vadotni uz darba virsmas tā, lai vadotnes rādītājs (I1-2 zīm.) atrastos tajā pašā pusē, kur skala uz darba virsmas (Zīm. I1-1). Nobloķējiet vadotni vispirms priekšā un pēc tam aizmugurē, piespiežot vadotnes fiksatorus pret galdu (I2). Noregulējiet plīsuma nožogojuma pozīciju. Vadītāja noklusējuma iestatījums ir taisnā leņķī pret darba virsmas priekšējo malu. Ja 90° leņķis netiek saglabāts, atskrūvējiet divas skrūves (J1-1. att.) vadotnes priekšējās daļas augšpusē, izmantojot sešstūra atslēgu. Pēc tam noregulējiet vadotnes pozīciju tā, lai saglabātu 90 ° leņķi pret darba virsmas malu. Pārvietojiet vadotni, lai to izlīdzinātu ar zāģa asmeni. Pozīcijas indikatoram jārāda 0. Ja tā nav, atskrūvējiet skrūvi (J2- 1 att.) un izlīdziniet indikatoru ar skalas nulles punktu. Piezīme: asmens aizsargs un sadalīšanas nazis ir jānoņem iepriekš. APKALPOŠANA Ieslēgšanas / izslēgšanas slēdzis Piezīme: Pirms mašīnas ieslēgšanas pārliecinieties, vai asmens aizsargs ir pareizi uzstādīts. Zāģis ir aprīkots ar slēdža mehānismu ar bloķēšanas funkciju. Tas aizsargā pret aktivizēšanu, ko veic bērni un nepiederošas personas.

• Lai palaistu ierīci, ievietojiet atslēgu, pēc tam pavelciet ieslēgšanas/izslēgšanas slēdzi uz augšu (Zīm. K1).

• Lai izslēgtu ierīci, pārvietojiet ieslēgšanas/izslēgšanas slēdzi uz leju. (attēls K2)

• Kad ierīce ir izslēgta, izvelciet atslēgu (Zīm. K3-1), lai to aizslēgtu. (attēls K3). Asmens augstuma regulēšana. Asmens augstuma pogu (Zīm. U -11) izmanto, lai regulētu asmens augstumu. Pagrieziet kloķi pulksteņrādītāja virzienā, lai nolaistu zāģi, un otrādi, lai to paceltu (L zīm.). Ripzāģa slīpuma leņķa (slīpuma) regulēšana. Asmens sasvēršanas kloķis tiek izmantots, lai noliektu asmeni slīpiem griezumiem (att. M1). Leņķa fiksators (zīm. U-10) notur sasvēršanas mehānismu izvēlētajā pozīcijā (zīm. M2). Regulējot zāģa asmens leņķi, atlaidiet fiksatoru, griežot to pretēji pulksteņrādītāja virzienam. Pagriežot kloķi un izmantojot skalu, iestatiet vēlamo slīpuma leņķi. Pievelciet fiksatoru, pagriežot to pulksteņrādītāja virzienā. Pirms zāģa ieslēgšanas pārliecinieties, vai slīpā mala ir pareizi nofiksēta. Šķelts ķīlis Ķīlis sadala divus zāģmateriālus, griežot ar zāģa asmeni. Tas novērš asmeņu iesprūšanu pie materiāla un atsitiena. Izraušanas žogs (N att.)55 Plaušanas žogs tiek izmantots visiem plīsumiem. Negrieziet ar rokām, neizmantojot pareizi uzstādītu un bloķētu vadotni. Slīpuma leņķa poga (att. O1, O2) Leņķa leņķa kloķi kopā ar šķērsvirziena vadotni (att. U-5, att. O2-1) izmanto šķērseniskiem un diagonāliem griezumiem. Poga tiek bloķēta, pievelkot slēdzeni (att. O1 - 2). Pirms sākat griezt, pārliecinieties, vai poga/šķērsžogs ir pareizi nofiksēts. Lai noregulētu šķērsslīdņa leņķi, atlaidiet fiksatoru un pagrieziet slīpuma leņķa pogu, līdz punkts "0" atrodas vēlamajā leņķī. Pievelciet slēdzeni. Lai noregulētu šķērseniskā nožogojuma pozīciju, atlaidiet bloķēšanas pogu (att. O2 -2) un pabīdiet žogu vēlamajā pozīcijā. Pievelciet slēdzeni. Poga ir aprīkota ar skalu ar precizitāti līdz 5 grādiem. Uz pogas vārpstas ir 1 grāda skala. Izmantojot abus, varat nolasīt precīzu leņķi. Stūmējs (P attēls) Izmanto platumam no 50 mm līdz 150 mm. Ripzāģa nomaiņa Piezīme: Pirms ripzāģa nomaiņas zāģis ir jāatvieno no strāvas avota. Zāģa asmens tiek nomainīts saskaņā ar šādām darbībām:

• Noņemiet asmens aizsargu un masku. (Zīm. Q1 -1).

• Paceliet zāģa asmeni iespējami augstākajā pozīcijā.

• Turiet asmens apkakli ar uzgriežņu atslēgu, lai novērstu vārpstas griešanos.

• Novietojiet uzgriežņu atslēgu uz vārpstas uzgriežņa.

• Pagrieziet pulksteņrādītāja virzienā, lai pievilktu. Un otrādi, lai atbrīvotu. Atskrūvējiet un noņemiet vārpstas uzgriezni. (Attēls Q2).

• Noņemiet no vārpstas apkakli un ripzāģi. Jauna diska montāža tiek veikta analoģiski, apgrieztā secībā. Piezīme: zāģis griežas pretēji pulksteņrādītāja virzienam, skatoties no zāģa labās puses. Pārliecinieties, vai asmens ir uzstādīts pareizi (virziena bultiņa uz asmens atbilst griešanās virzienam). Pamatoperācijas

• Šķērsgriezumam, slīpai griešanai, slīpai griešanai, kombinētai griešanai vai filcēšana šaurajā daļā izmantojiet šķērsslīdi un slīpuma leņķa regulēšanas pogu.

• Negrieziet ar rokām (bez nožogojuma vai šķērsvirziena vadotnes). Tas var iestrēgt asmeni, tikt sperts vai likt jūsu rokai/pirkstiem saskarties ar asmeni.

• Vienmēr nofiksējiet slīpuma leņķi pēc tā iestatīšanas.

• Rupšanas žogs tiek izmantots plīsumiem. Citām darbībām tas ir jāizjauc (U-15. zīm.).

• Ripzāģa aizsargs ir jāaprīko ar katru nogriešanas darbību. Pēcdarbības, kuru laikā ir jānoņem vāksnekavējoties uzvelciet to atpakaļ.

• Ripzāģa augstums jāiestata tā, lai griešanas laikā tā mala izvirzītu apmēram 3 mm virs darba elementa.

• Griežot šaurus gabalus, izmantojiet stūmēju. Šķērsa atdalīšana (att. O1) Koksnes griešana pāri graudam 90 ° leņķī. Lai to izdarītu, izmantojiet 0 ° leņķa šķērsvirziena vadotni. Pirms lietošanas pārliecinieties, vai slīpuma leņķis ir nofiksēts. Šķērsvirziena vadotni var vadīt pa vienu no galda vadošajām rievām. Slīpu atdalīšana (att. O1) Griešana leņķī, kas nav 90°, ar ripzāģi, kas vērsts vertikāli uz augšu. Veikts tāpat kā šķērsgriešana, jebkurā leņķī, kas iestatīts ar slīpuma leņķa pogu. Slīpveida griezumi (R zīm.) Darbība ir analoga šķērseniskajai griešanai ar asmeni noliektu no vertikāles. Lāpstiņas leņķis tiek regulēts ar kloķa palīdzību. Kombinētā šķiršanās (S att.) Šķērsgriešana leņķī ar noliektu asmeni. Lai to izdarītu, noregulējiet šķērsslīdņa slīpuma leņķi un asmens leņķi. Izvilkšana (N att.) Koka griešana gar graudu. Izgatavots, izmantojot garenisko vadotni. Pārvietojot garenisko vadotni, iestatiet vajadzīgo griezuma elementa platumu, pēc tam bloķējiet vadotni. Izcirtņiem:

• Pārliecinieties, vai žogs ir paralēls asmenim.

• Šķelšanas nazis ir pareizi izlīdzināts ar disku. Vienmēr izmantojiet balstus, griežot garus sagataves. Vienlaicīgi nospiediet koku pret vadotni un galda virsmu, vienmērīgi, maigi piespiežot to zāģa virzienā. Pārvietojot elementu, nospiediet tikai fragmentu starp zāģi un garenisko vadotni, lai novērstu asmens iesprūšanu un atsitienu. Elementiem, kas šaurāki par 150 mm, jāizmanto stūmējs. Putekļu nosūkšana (att. T) Zāģis ir aprīkots ar noņemamu putekļu nosūkšanas sistēmu. Sistēmu var piestiprināt pie ieejas (att. T-2), lai noņemtu putekļus no darba vietas. Lai noņemtu putekļu savācēju (att. T-1), atskrūvējiet divus uzgriežņus (att. T-

• Pārliecinieties, vai apakšējais griezums atrodas lūžņu pusē.

• Izgrieziet koku ar gatavo pusi uz augšu.

• Vienmēr izmantojiet atbilstošus balstus zāģējamajiem koka gabaliem.

• Svarīgu griezumu gadījumā ir vērts veikt pārbaudes griezumu.

• Rūpējieties par pareizu asmens novietojumu. Diska malai vajadzētu izvirzīties 3 līdz 6 mm virs griežamās sagataves virsmas.

• Pārmeklējiet apstrādājamo priekšmetu, vai tajā nav svešķermeņu, naglu utt.

• Vienmēr izmantojiet labi uzasinātus diskus – nekad tie nav blāvi.

• Izmantojiet maigu, vienmērīgu un pastāvīgu spiedienu. Nespiediet ar pārāk lielu spēku.

• Negrieziet mitru vai deformētu koku.

• Stingri turiet apstrādājamo priekšmetu ar abām rokām vai izmantojot stūmēju. APKOPE Piezīme: pirms ierīces apkopes vai uzstādīšanas izņemiet kontaktdakšu no kontaktligzdas.

• Uzturiet instrumentus tīrus un labi uzasinātus, lai uzlabotu darba efektivitāti. Regulāri pārbaudiet kabeļu stāvokli un bojājumu gadījumā lieciet tos salabot autorizētā servisa centrā.

• Instrumentam nav nepieciešama papildu eļļošana, un tajā nav lietotāja nomaināmu palīgmateriālu. Tīrīšanai neizmantojiet ūdeni vai ķīmiskas vielas. Noslaukiet ar sausu drānu.

• Uzglabāt sausā vietā. Uzturiet ventilācijas atveres tīras. Vadības ierīcēm jābūt bez putekļiem. No ventilācijas atverēm redzamās dzirksteles ir normāla parādība un neapdraud iekārtu.

• Bojājuma gadījumā kabelis jānomaina ražotājam vai kvalificētai personai, lai izvairītos no jebkāda riska.

Problēma Iespējamie cēloņi Risinājums Zāģis neieslēdzas. Zāģis nav pievienots strāvas padevei. Izdedzis drošinātājs vai ķēdes pārtraucējs. Pārlauzts vads. Netīrumi slēdžā. Pievienojiet zāģi strāvas padevei. Nomainiet drošinātāju. Nomainiet kabeli pilnvarotā servisa centrā. Noņemiet gružus. Neprecīzi slīpi griezumi / asmens nav vertikāls. Slīpums ir nepareizi noregulēts. Nekalibrēts slīpuma mērītājs. Pārbaudiet vertikāli ar kvadrātu un noregulējiet asmens stāvokli. Pārbaudiet svērteni ar kvadrātu un noregulējiet indikatoru. Ciparnīca pielīp pie materiāla. Vadītājs nav paralēls zāģa asmenim. Darba elements ir savīts, elementa mala, kas pieskaras vadotnei, nav taisna. Pārbaudiet vadotnes pozīciju un noregulējiet. Izmantojiet citu darba priekšmetu. Materiāls iesprūst uz ķīļa. Nepareizs ķīļa novietojums attiecībā pret disku. Pārbaudiet ķīļa stāvokli un noregulējiet. Sliktas kvalitātes griezumi. Neasi asmeņi. Vairogs ir uzstādīts nepareizajā pusē. Gumija vai sveķi uz ciparnīcas. Nepareizs vairoga veids. Nomainiet disku. Apgrieziet vairogu otrādi. Izņemiet disku un notīriet to. Nomainiet ar piemērota veida disku. Ir noraidījums. Nepareizs nožogojuma novietojums. Nepareizs ķīļa novietojums attiecībā pret disku. Darbs bez gida. Neasi asmeņi. Slīpās bloķēšanas poga nav pievilkta. Pielāgojiet vadotnes pozīciju. Pārbaudiet ķīļa stāvokli un noregulējiet. Instalējiet rokasgrāmatu. Nomainiet disku. Pievelciet pogu. Disks nepacelsies vai nešķiebs vienmērīgi. Putekļi un gruži pacelšanas / sašķiebšanas mehānismā. Noņemiet gružus. Disks negriežas ar vēlamo ātrumu vai ātri nofiksējas. Tika izmantots nepareizs kabelis. Zems spriegums. Nomainiet kabeli ar piemērotu. Sazinieties ar elektriķi. Spēcīgas vibrācijas. Zāģis nav pietiekami stingri piestiprināts pie galda. Galds vai statīvs novietots uz nelīdzenas zemes. Bojāts vairogs. Droši piestipriniet zāģi. Pārnes uz līdzenas, līdzenas virsmas. Nomainiet disku.

Ar elektrību darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jālikvidē atbilstošās vietās. Informāciju par utilizāciju var iegūt no izstrādājuma izplatītāja vai vietējām iestādēm. Elektrisko un elektronisko iekārtu atkritumos ir vielas, kas nav neitrālas dabiskajai videi. Nepārstrādātas iekārtas potenciāli apdraud vidi un cilvēku veselību. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavā, ul. Pograniczna 2/4 (turpmāk tekstā: "Grupa Topex") informē, ka visas autortiesības uz šīs rokasgrāmatas saturu (turpmāk: "Rokasgrāmata"), ieskaitot tās tekstu, fotogrāfijas, diagrammas, zīmējumus un tās kompozīcijas, pieder tikai Topex grupai. un uz tiem attiecas tiesiskā aizsardzība saskaņā ar 1994. gada 4. februāra likumu par autortiesībām un blakustiesībām (ti, 2006. gada Tiesību žurnāla Nr. 90, 631. punkts ar grozījumiem). Visas rokasgrāmatas un tās atsevišķu elementu kopēšana, apstrāde, publicēšana un modificēšana komerciālos nolūkos bez Grupa Topex rakstiskas piekrišanas ir stingri aizliegta un var izraisīt civiltiesisku un kriminālatbildību.
