KASUTUSJUHEND 59G823 Graphite

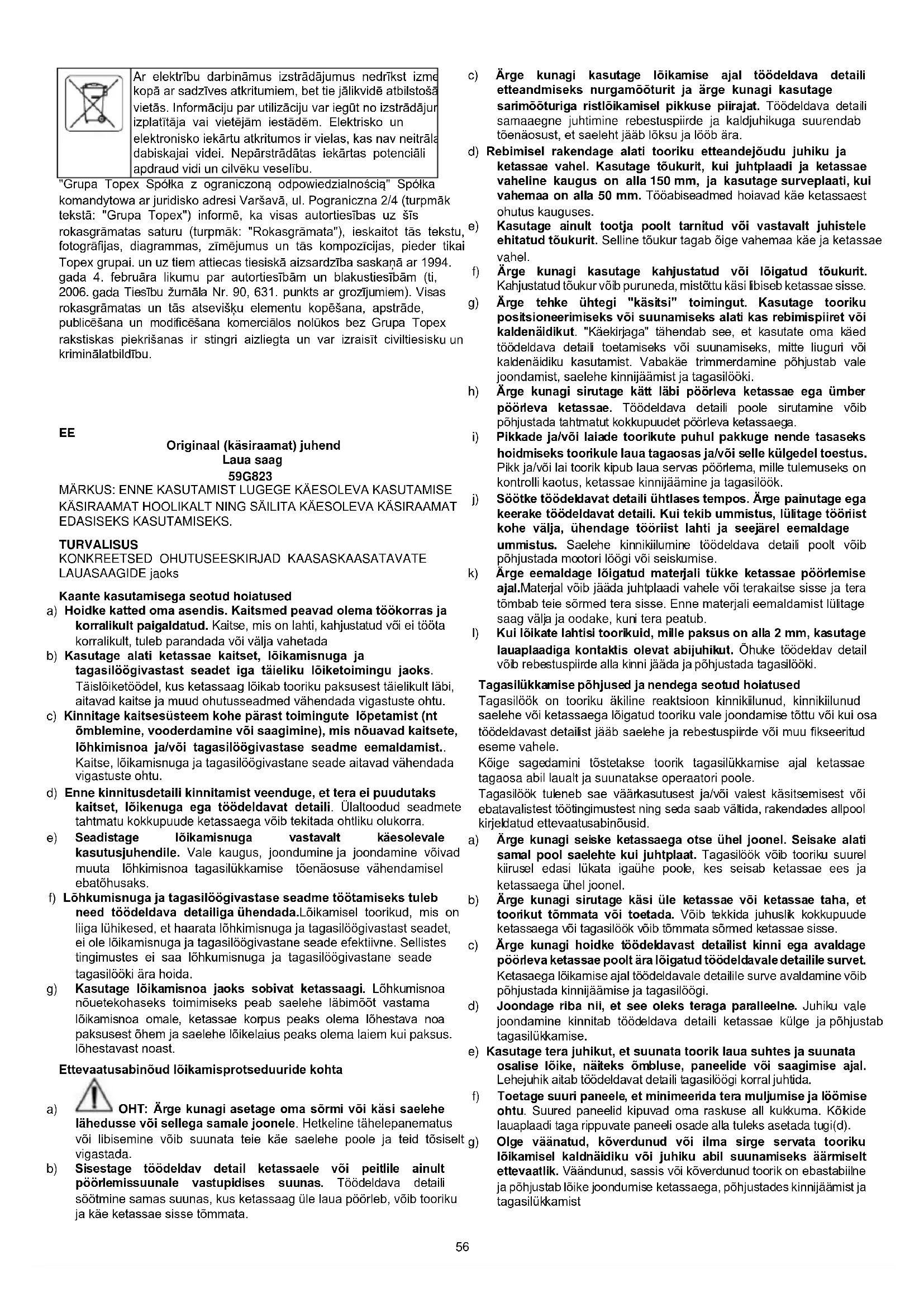

LAUASAAGIDE jaoks Kaante kasutamisega seotud hoiatused a) Hoidke katted oma asendis. Kaitsmed peavad olema töökorras ja korralikult paigaldatud. Kaitse, mis on lahti, kahjustatud või ei tööta korralikult, tuleb parandada või välja vahetada b) Kasutage alati ketassae kaitset, lõikamisnuga ja tagasilöögivastast seadet iga täieliku lõiketoimingu jaoks. Täislõiketöödel, kus ketassaag lõikab tooriku paksusest täielikult läbi, aitavad kaitse ja muud ohutusseadmed vähendada vigastuste ohtu. c) Kinnitage kaitsesüsteem kohe pärast toimingute lõpetamist (nt õmblemine, vooderdamine või saagimine), mis nõuavad kaitsete, lõhkimisnoa ja/või tagasilöögivastase seadme eemaldamist.. Kaitse, lõikamisnuga ja tagasilöögivastane seade aitavad vähendada vigastuste ohtu. d) Enne kinnitusdetaili kinnitamist veenduge, et tera ei puudutaks kaitset, lõikenuga ega töödeldavat detaili. Ülaltoodud seadmete tahtmatu kokkupuude ketassaega võib tekitada ohtliku olukorra. e) Seadistage lõikamisnuga vastavalt käesolevale kasutusjuhendile. Vale kaugus, joondumine ja joondamine võivad muuta lõhkimisnoa tagasilükkamise tõenäosuse vähendamisel ebatõhusaks. f) Lõhkumisnuga ja tagasilöögivastase seadme töötamiseks tuleb need töödeldava detailiga ühendada.Lõikamisel toorikud, mis on liiga lühikesed, et haarata lõhkimisnuga ja tagasilöögivastast seadet, ei ole lõikamisnuga ja tagasilöögivastane seade efektiivne. Sellistes tingimustes ei saa lõhkumisnuga ja tagasilöögivastane seade tagasilööki ära hoida. g) Kasutage lõikamisnoa jaoks sobivat ketassaagi. Lõhkumisnoa nõuetekohaseks toimimiseks peab saelehe läbimõõt vastama lõikamisnoa omale, ketassae korpus peaks olema lõhestava noa paksusest õhem ja saelehe lõikelaius peaks olema laiem kui paksus. lõhestavast noast. Ettevaatusabinõud lõikamisprotseduuride kohta a) OHT: Ärge kunagi asetage oma sõrmi või käsi saelehe lähedusse või sellega samale joonele. Hetkeline tähelepanematus või libisemine võib suunata teie käe saelehe poole ja teid tõsiselt vigastada. b) Sisestage töödeldav detail ketassaele või peitlile ainult pöörlemissuunale vastupidises suunas. Töödeldava detaili söötmine samas suunas, kus ketassaag üle laua pöörleb, võib tooriku ja käe ketassae sisse tõmmata. c) Ärge kunagi kasutage lõikamise ajal töödeldava detaili etteandmiseks nurgamõõturit ja ärge kunagi kasutage sarimõõturiga ristlõikamisel pikkuse piirajat. Töödeldava detaili samaaegne juhtimine rebestuspiirde ja kaldjuhikuga suurendab tõenäosust, et saeleht jääb lõksu ja lööb ära. d) Rebimisel rakendage alati tooriku etteandejõudu juhiku ja ketassae vahel. Kasutage tõukurit, kui juhtplaadi ja ketassae vaheline kaugus on alla 150 mm, ja kasutage surveplaati, kui vahemaa on alla 50 mm. Tööabiseadmed hoiavad käe ketassaest ohutus kauguses. e) Kasutage ainult tootja poolt tarnitud või vastavalt juhistele ehitatud tõukurit. Selline tõukur tagab õige vahemaa käe ja ketassae vahel. f) Ärge kunagi kasutage kahjustatud või lõigatud tõukurit. Kahjustatud tõukur võib puruneda, mistõttu käsi libiseb ketassae sisse. g) Ärge tehke ühtegi "käsitsi" toimingut. Kasutage tooriku positsioneerimiseks või suunamiseks alati kas rebimispiiret või kaldenäidikut. "Käekirjaga" tähendab see, et kasutate oma käed töödeldava detaili toetamiseks või suunamiseks, mitte liuguri või kaldenäidiku kasutamist. Vabakäe trimmerdamine põhjustab vale joondamist, saelehe kinnijäämist ja tagasilööki. h) Ärge kunagi sirutage kätt läbi pöörleva ketassae ega ümber pöörleva ketassae. Töödeldava detaili poole sirutamine võib põhjustada tahtmatut kokkupuudet pöörleva ketassaega.

i) Pikkade ja/või laiade toorikute puhul pakkuge nende tasaseks

hoidmiseks toorikule laua tagaosas ja/või selle külgedel toestus. Pikk ja/või lai toorik kipub laua servas pöörlema, mille tulemuseks on kontrolli kaotus, ketassae kinnijäämine ja tagasilöök. j) Söötke töödeldavat detaili ühtlases tempos. Ärge painutage ega keerake töödeldavat detaili. Kui tekib ummistus, lülitage tööriist kohe välja, ühendage tööriist lahti ja seejärel eemaldage ummistus. Saelehe kinnikiilumine töödeldava detaili poolt võib põhjustada mootori löögi või seiskumise. k) Ärge eemaldage lõigatud materjali tükke ketassae pöörlemise ajal.Materjal võib jääda juhtplaadi vahele või terakaitse sisse ja tera tõmbab teie sõrmed tera sisse. Enne materjali eemaldamist lülitage saag välja ja oodake, kuni tera peatub. l) Kui lõikate lahtisi toorikuid, mille paksus on alla 2 mm, kasutage lauaplaadiga kontaktis olevat abijuhikut. Õhuke töödeldav detail võib rebestuspiirde alla kinni jääda ja põhjustada tagasilööki. Tagasilükkamise põhjused ja nendega seotud hoiatused Tagasilöök on tooriku äkiline reaktsioon kinnikiilunud, kinnikiilunud saelehe või ketassaega lõigatud tooriku vale joondamise tõttu või kui osa töödeldavast detailist jääb saelehe ja rebestuspiirde või muu fikseeritud eseme vahele. Kõige sagedamini tõstetakse toorik tagasilükkamise ajal ketassae tagaosa abil laualt ja suunatakse operaatori poole. Tagasilöök tuleneb sae väärkasutusest ja/või valest käsitsemisest või ebatavalistest töötingimustest ning seda saab vältida, rakendades allpool kirjeldatud ettevaatusabinõusid. a) Ärge kunagi seiske ketassaega otse ühel joonel. Seisake alati samal pool saelehte kui juhtplaat. Tagasilöök võib tooriku suurel kiirusel edasi lükata igaühe poole, kes seisab ketassae ees ja ketassaega ühel joonel. b) Ärge kunagi sirutage käsi üle ketassae või ketassae taha, et toorikut tõmmata või toetada. Võib tekkida juhuslik kokkupuude ketassaega või tagasilöök võib tõmmata sõrmed ketassae sisse. c) Ärge kunagi hoidke töödeldavast detailist kinni ega avaldage pöörleva ketassae poolt ära lõigatud töödeldavale detailile survet. Ketasaega lõikamise ajal töödeldavale detailile surve avaldamine võib põhjustada kinnijäämise ja tagasilöögi. d) Joondage riba nii, et see oleks teraga paralleelne. Juhiku vale joondamine kinnitab töödeldava detaili ketassae külge ja põhjustab tagasilükkamise. e) Kasutage tera juhikut, et suunata toorik laua suhtes ja suunata osalise lõike, näiteks õmbluse, paneelide või saagimise ajal. Lehejuhik aitab töödeldavat detaili tagasilöögi korral juhtida. f) Toetage suuri paneele, et minimeerida tera muljumise ja löömise ohtu. Suured paneelid kipuvad oma raskuse all kukkuma. Kõikide lauaplaadi taga rippuvate paneeli osade alla tuleks asetada tugi(d). g) Olge väänatud, kõverdunud või ilma sirge servata tooriku lõikamisel kaldnäidiku või juhiku abil suunamiseks äärmiselt ettevaatlik. Väändunud, sassis või kõverdunud toorik on ebastabiilne ja põhjustab lõike joondumise ketassaega, põhjustades kinnijäämist ja tagasilükkamist57 h) Ärge kunagi lõigake vertikaalselt või horisontaalselt rohkem kui ühte töödeldavat detaili. Ketasaag võib vähemalt ühe neist kinni võtta ja põhjustada tagasilöögi.

i) Kui käivitate saagi uuesti töödeldavas detailis oleva ketassaega,

asetage saeleht sälku keskele, nii et saehambad ei haakuks materjaliga. Kui saag jääb töödeldavasse detaili kinni, võib see tooriku üles tõsta ja sae taaskäivitamisel põhjustada tagasilööki. j) Hoidke ketassaed puhtad, teravad ja vajaliku avaga. Ärge kunagi kasutage väänatud ketassaagi või painutatud või katkiste hammastega saage. Teravad ja õigesti seatud ketassaelehed minimeerivad kinnijäämise, kinnikiilumise ja tagasilöögi. Lauasae hoiatused a) Lülitage lauasaag välja ja ühendage lahti toitejuhe, kui eemaldate lauaosa, vahetate ketassae või reguleerite lõikamisnuga, tagasilöögivastast seadet või ketassae kaitset ning kui masin jäetakse järelevalveta.. Ennetavad meetmed väldivad õnnetusi. b) Ärge kunagi jätke töölaua saagi järelevalveta. Lülitage tööriist välja ja ärge jätke tööriista enne, kui see on täielikult seiskunud. Ilma järelevalveta töötav kettsaag kujutab endast kontrollimatut ohtu. c) Asetage lauasaag tasasele, hästi valgustatud kohale, kus saate oma jalgu toetada ja tasakaalu hoida. Soovitatav on paigaldada kohta, kus on piisavalt ruumi, et töödeldava detaili mõõtmetega hõlpsalt toime tulla. Kitsad, pimedad ruumid ja ebatasased, libedad põrandad põhjustavad õnnetusi. d) Puhastage ja eemaldage saepuru sageli lauasae ja/või tolmukoguja all. Kogunenud saepuru on põlev ja võib tekkida isesüttimine. e) Laua saag peab olema kindlalt kinnitatud. Ebapiisavalt kinnitatud lauasaag võib liikuda või ümber minna. f) Enne lauasae sisselülitamist eemaldage laualt tööriistad, puutükid jms. Tähelepanu segamine või võimalik ummistus võib olla ohtlik. g) Kasutage kinnitusavade jaoks alati õige suuruse ja kujuga ketassaagi (mitte teemant, mitte ümmargune). Ketasaed, mis ei sobi saetarvikuga, töötavad asümmeetriliselt, mille tulemuseks on kontrolli kaotus. h) Ärge kunagi kasutage kahjustatud või valesid saelehe kinnitusvahendeid, nagu äärikud, ketassae seibid, poldid või mutrid. Need kinnitusdetailid on spetsiaalselt sae jaoks ette nähtud, et tagada ohutu töö ja optimaalne jõudlus.

i) Ärge kunagi astuge lauasaele ega kasutage seda taburetina. Kui

tööriist on viltu või kui puutute kogemata lõikeriistaga kokku, võivad tekkida tõsised vigastused. j) Veenduge, et tera on paigaldatud nii, et see pöörduks õiges suunas. Ärge kasutage lauasael lihvkettaid, traatharju ega abrasiivseid kettaid. Ketassae vale paigaldamine või mittesoovitatavate tarvikute kasutamine võib põhjustada tõsiseid vigastusi. Täiendavad ohutusnõuded

1. Mitte kasutada ohtlikes tingimustes. Ärge kasutage elektritööriistu

märjas või vihmases keskkonnas. Töökoht peab olema korralikult valgustatud.

2. Ärge koormake seadet üle. Töötamine on ohutum ja tõhusam,

säilitades samal ajal õige töötempo.

3. Kasutage õiget kaablit. Veenduge, et teie pikendusjuhe on heas

seisukorras. Pikendusjuhtme kasutamisel veenduge, et see sobiks teie toote kasutatava elektrienergiaga. Alamõõduline kaabel põhjustab võrgupinge langemise, mille tulemuseks on toitekadu ja ülekuumenemine.

4. Kasutage sobivat riietust. Ärge kandke avaraid riideid, kindaid, lipse

ega ehteid, mis võivad liikuvate osade vahele kinni jääda. Soovitatav on kanda libisemiskindlaid jalatseid. Kandke oma juuste kaitsmiseks mütsi.

5. Kasutage silmade kaitset. Samuti on soovitatav kasutada

hingamisteede kaitsevahendeid (maske).

6. Kasutage ainult pikendusjuhtmeid, mille elektrilised andmed

vastavad tootele. Ärge kasutage kahjustatud pikendusjuhtmeid. Enne kasutamist kontrollige pikendusjuhet ja kui see on kahjustatud, vahetage see välja. Ärge tõmmake juhtmest lahtiühendamisel. Hoidke juhet kuumusest ja teravatest servadest eemal. Enne toote pikendusjuhtme küljest lahti ühendamist eemaldage pikendusjuhe alati pistikupesast.

7. Ärge lõigake läbi keerulisi, eelnevalt kokkupandud esemeid.

• Lõikamine: lõikamine elemendi jagamiseks kaheks osaks.

• Tõukur: piklik tööriist, mida kasutatakse töödeldava detaili liigutamiseks sihtmärgi poole.

• Vabakäe kasutamine: "Käsitsi" tähendab oma käte kasutamist töödeldava detaili toetamiseks või juhtimiseks liuguri või kaldnäidiku kasutamise asemel.

• Tagasilükkamine: tooriku äkiline reaktsioon kinnikiilunud, kinnikiilunud saelehe või ketassaega lõigatud tooriku vale joondamise tõttu või kui osa töödeldavast detailist on takerdunud ketassaelehe ja rebimispiirde või muu fikseeritud eseme vahele. Sümbolite selgitus

2. Kasutage silmade kaitset

3. Teine kaitseklass

4. Kasutage hingamisteede kaitsevahendeid

5. Kandke kuulmiskaitset

6. Ärge jätke seda vihma või niiskuse kätte

TEHNILISED ANDMED Ketassaag 59G823 Parameeter Väärtus Pinge 230V AC Sagedus 50 Hz Võimsus 1600W, S6 20% 2000W Pöörlemiskiirus koormuseta 4800 pööret minutis Sihverplaadi läbimõõt 254 mm Ketta ava läbimõõt 30 mm Sihverplaadi paksus 2,8 mm Lõhestusketta paksus 2,5 mm Lauaplaadi suurus 670 x 560 mm Tööpinna laienduse suurus 1040 x 560 mm Maksimaalne lõikesügavus 45° 55 mm Maksimaalne lõikesügavus 0° 80 mm Tera kaldenurga reguleerimine 0-45 ° Kaitseklass

59G823 tähistab nii masina tüüpi kui ka tähistust

MÜRA- JA VIBRATSIOONIANDMED

Helirõhu tase LpA = 92,6 dB (A) K = 3 dB (A) Mõõdetud helivõimsuse tase LWA = 105,6 dB (A) K = 3 dB (A) Teave müra ja vibratsiooni kohta Seadme tekitatava müra taset kirjeldatakse: emiteeritud helirõhu tase LpA ja helivõimsuse tase LWA (kus K on mõõtemääramatus). Järgmine teave: emiteeritud helirõhu tase LpA, helivõimsuse tase LWA ja vibratsioonikiirendus ah on mõõdetud vastavalt standardile EN 62841-1. SEADME ELEMENTID Seadme struktuur on näidatud joonisel U, kus:

1. Pikisuunaline juhend

4. Tagasilöögivastane põrkmehhanism

6. Kaldnurga juhtnupp

8. Sisse/välja lüliti võtmega

11. Tera kõrguse reguleerimise nupp

14. Lauaplaadi laienduslukk

17. Lauaplaadi pikendus.

3. kuuskant võti 1 tk

Lahtipakkimine Märkus. Vältimaks tahtmatut sisselülitamist või elektrilöögi ohtu lahtipakkimisel ja kokkupanemisel, ärge ühendage elektrilist tööriista vooluvõrku. Kui saagi ei kasutata, tuleb juhe lahti ühendada. Enne pakendi utiliseerimist veenduge, et komplekt on täielik. Ärge proovige saagi kokku panna, kui mõni komponent puudub. Ärge proovige vooluvõrku ühendada ega saagi sisse lülitada enne, kui kõik selle elemendid on korralikult paigaldatud. Terakaitse ja lõhkumisnuga Kasutage lõikamisel alati terakaitset ja lõhkimisnuga. See vähendab tagasilöögi ohtu ja kaitseb teie käsi teraga kokkupuute eest. Tõukur Tõukur peaks olema umbes 400 mm pikk ja 50 mm lai. Jäikuse tagamiseks peaks see olema vähemalt 10 mm paksune. Mugavuse tagavad ümarad servad. See peaks lõppema taandega, mis võimaldab töödeldud materjali survet ja surumist. Tõukuri ülesanne on hoida oma käsi saest ohutus kauguses. Aluse seadistamine (joonis A1, A2, A3, A4, A5) Saealuse õige asend võimaldab seda kasutada, voltida ja transportida. Jalad lukustatakse lukustusnuppudega.

• Algasendis seadke saag ratastele (A1). Avage esijalad. Pöörake need välja ja lukustage (A2), seejärel avage tagumised jalad.

• Tõstke saag teisele poole (A3). Jalad lähevad lahti. Kui need on õiges asendis, lukustage (A4).

• Saate reguleerida sae asendit, pingutades ja lahti keerates jalatugesid (A5). Sammude järjekorda näitavad piltidel olevad numbrid. Statiivi kokku voltimine (joonis B1, B2, B3, B4) Hoidke laua servast kinni, vabastage rattapoolsed jalad (B1). Asetage kettsaag jalgu kokkuklapitavate rataste peale (B2). Blokeeri. Avage teine paar jalga (B3) ja pange saag kokku pandud jalgadega maapinnale. Lukk (B4). Sae transportimine (joonised C1, C2) Esijalgu saab kasutada sae ratastel transportimisel käepidemena. Lõhkumisnoa seadistamine (joonis D1, D2) Lõhkumisnuga saab seada kahte asendisse: hoiuasendisse (D1) ja tööasendisse (D2). Kiil on vaikimisi hoiuasendis. Kiilu seadmine tööasendisse

• Tõstke saeleht kõrgeimasse asendisse, keerates kõrguse reguleerimise nuppu päripäeva. Veenduge, et tera nurk (kaldenurk) on 0 °. Kaldus peaks olema lukustatud.

• Avage kiil, tõmmates lukustushooba üles.

• Tõmmake kiil üles tööasendisse. Avad peaksid ühtima korpuse tihvtidega.

• Blokeerige kiil, keerates hoova alumisse asendisse (veenduge, et kiil on korralikult lukustatud)

• Paigaldage kate. Asetage kiil hoiuasendisse Korrake samme 1 kuni 3. Lükake kiil alla hoiuasendisse. Blokeeri kiil. Langetage saeleht madalaimasse asendisse. Kiil peaks olema lauaplaadi all. Kiilu asendi reguleerimine tera suhtes (joonis D3) Märkus: kehavigastuste vältimiseks ühendage saag alati enne seadistuste tegemist vooluvõrgust lahti. Kiil peab olema saelehega täiesti paralleelne. Kiilu asendi reguleerimiseks keerake lahti kaks kruvi (D3 - 1), seejärel seadke kiil õigesse asendisse. Pärast asendi seadmist lukustage kiil uuesti. Tagasilöögivastaste riivide paigaldamine (joonis E1, E2) Märkus. Käppade paigaldamiseks peab lõikamisnuga olema tööasendis.

• Tõstke saeleht kõrgeimasse asendisse ja seadke kaldnurk 0 °. Veenduge, et kaldnurk on korralikult lukustatud.

• Leidke kiilul iste 1 (joonis D2-1) ja asetage põrkmehhanismidega element sellesse. Langetage plastkate ja lukustage see (joonis E1 - 1). Asetage hoob alumisse asendisse. Veenduge, et tihvt oleks täielikult istmel 1 paigas.

• Mehhanismi kinnitamiseks vabastage plastkate. Veenduge, et mehhanismi üksikud elemendid oleksid hästi paigaldatud. Saelehe kaitsekatte paigaldamine

• Tõstke hoob (joon. F1 - 1), mis on märgitud joonisel fig. F1. Asetage tera kaitse istmele 2 (joonis D2 - 2) nii, et sisemine lukustustihvt (joonis F2 - 2) asetseks selle sisse.

• Asetage kate poolitusnoa peale.

• Tõmmake katet tahapoole, et veenduda, et lukustustihvt (joonis F2 - 1) on õigesti istmes 3 (joonis D2 - 3) asetatud.

• Katte lukustamiseks lükake hooba (joonis F1 - 1) allapoole (joonis F3). Laua pikendamine

• Pikendust saab lahti lukustada ja lukustada lauapikenduslukuga (joon. U - 14).

• Alumises asendis olev lukk blokeerib lauaplaadi pikendamise (joon. G1 - 1)

• Ülemises asendis olev lukk võimaldab lauaplaadi pikendust välja tõmmata (joonis G2 - 1).

• Vajadusel pikendage lauaplaadi pikendust (joonis G3).

• Pärast laienduse soovitud pikkuse pikendamist lükake lukk mehhanismi lukustamiseks alla (joonis G4). Märkus. Veenduge, et laiendus oleks korralikult blokeeritud.

• Pingutage siinide polt (joonis G5). Kõrguse reguleerimisklambri paigaldamine (joonis H) Tera kõrguse reguleerimisvända käepide (joon. U-11) kinnitatakse sisse keerates. Ripppiirde paigaldamine Vabastage juhtlukk (joonis U-16), lükates seda üles. Asetage juhik tööpinnale nii, et juhiku osuti (joonis I1-2) oleks samal küljel tööpinna skaalaga (joonis I1-1). Lukustage juhtplaat esmalt eest ja seejärel tagant, vajutades juhtlukke vastu lauda (I2). Reguleerige rebimispiirde asendit. Juhiku vaikeseade on tööpinna esiserva suhtes täisnurga all. Kui 90° nurka ei järgita, keerake kuuskantvõtmega lahti kaks polti (joonis J1-1) juhiku esiosa ülaosas. Seejärel reguleerige juhiku asendit nii, et tööpinna serva suhtes säiliks 90° nurk. Liigutage juhikut, et see saelehega joondada. Asendinäidik peaks näitama 0. Kui see pole nii, keerake kruvi lahti (joonis J2-1) ja joondage näidik skaala nullpunktiga. Märkus: tera kaitse ja lõikamisnuga tuleb eelnevalt eemaldada. TEENUS Sisse/välja lüliti Märkus. Enne masina sisselülitamist veenduge, et tera kaitse on korralikult paigaldatud. Saag on varustatud lukustusfunktsiooniga lülitusmehhanismiga. See kaitseb laste ja volitamata isikute poolt aktiveerimise eest.

• Seadme käivitamiseks sisestage võti, seejärel tõmmake sisse/välja lülitit üles (joonis K1).

• Seadme väljalülitamiseks liigutage sisse/välja lüliti alumisse asendisse. (pilt K2)

• Kui seade on välja lülitatud, tõmmake selle lukustamiseks välja võti (joonis K3-1). (pilt K3). Tera kõrguse reguleerimine. Tera kõrguse reguleerimiseks kasutatakse tera kõrguse nuppu (joonis U - 11). Sae langetamiseks keerake vänta päripäeva ja tõstmiseks vastupidi (joonis L). Ketassae kaldenurga (kaldenurga) reguleerimine. Tera kallutusvänta kasutatakse tera kallutamiseks kaldlõike tegemiseks (joonis M1). Kallutusmehhanism (joonis U-10) hoiab kaldemehhanismi valitud asendis (joonis M2). Saelehe nurga reguleerimisel vabastage lukk, keerates seda vastupäeva. Seadistage vänta keerates ja skaalat kasutades soovitud kaldenurk. Pingutage lukk, keerates seda päripäeva. Enne sae sisselülitamist veenduge, et kaldnurk on korralikult lukustatud. Lõhenev kiil Kiil lõhestab saelehega lõikamisel kaks saematerjali tükki. See hoiab ära terade materjali külge kinnikiilumise ja tagasilöögi. Ribatara (joon. N) Rebimispiiret kasutatakse kõigi rebiilõigete jaoks. Ärge lõigake käsitsi ilma korralikult paigaldatud ja lukustatud juhikut kasutamata. Kaldusnurga nupp (joon. O1, O2) Kaldnurga nuppu koos põikjuhikuga (joon. U-5, joon. O2-1) kasutatakse põiki- ja diagonaallõigeteks. Nupp lukustatakse luku pingutamisega (joon.59 O1 - 2). Enne lõikamise alustamist veenduge, et nupp / ristpiire on korralikult lukustatud. Ristlibisemise nurga reguleerimiseks vabastage lukk ja keerake kaldenurga nuppu, kuni punkt "0" on soovitud nurga all. Keerake lukk kinni. Ristpiirde asendi reguleerimiseks vabastage lukustusnupp (joonis O2 -2) ja libistage piirdeaed soovitud asendisse. Keerake lukk kinni. Nupp on varustatud skaalaga, mille täpsus on 5 kraadi. Nupu võllil on 1- kraadine skaala. Mõlemat kasutades saate lugeda täpset nurka. Tõukur (joonis P) Kasutage laiuste jaoks 50 mm kuni 150 mm. Ketassae vahetamine Märkus. Enne ketassae vahetamist tuleb saag toiteallikast lahti ühendada. Saeleht vahetatakse vastavalt järgmisele sammule:

• Eemaldage tera kaitse ja mask. (joonis Q1 -1).

• Tõstke saeleht kõrgeimasse võimalikku asendisse.

• Hoidke tera kraest mutrivõtmega, et vältida spindli pöörlemist.

• Asetage mutrivõti spindli mutrile.

• Pingutamiseks keerake päripäeva. Vastupidiselt lahti. Keerake lahti ja eemaldage spindli mutter. (Joonis Q2).

• Eemaldage võllilt krae ja ketassaag. Uue ketta kokkupanek toimub analoogselt, vastupidises järjekorras. Märkus: saag pöörleb sae paremalt küljelt vaadates vastupäeva. Veenduge, et tera on õigesti paigaldatud (suunanool teral ühtib pöörlemissuunaga). Põhitoimingud

• Ristlõike, kaldlõike, kaldlõike, kombineeritud lõikamise või viltimine piki kitsast osa kasutage ristliugurit ja kaldenurga reguleerimisnuppu.

• Ärge lõigake käsitsi (ilma rebestuspiirdeta või põikjuhikuta). See võib tera kinni kiiluda, saada jalalöögi või käe/sõrmed teraga kokku puutuda.

• Pärast seadistamist lukustage kaldenurk alati.

• Rebimispiiret kasutatakse rebimiseks. Muude toimingute jaoks tuleb see lahti võtta (joonis U-15).

• Iga lõikamistoiminguga tuleb paigaldada ketassae kaitse. Pärasttoimingud, mis nõuavad katte eemaldamistpane see kohe tagasi.

• Ketassae kõrgus tuleks seada nii, et selle serv ulatuks lõikamise ajal umbes 3 mm tööelemendist kõrgemale.

• Kitsaste tükkide lõikamisel kasutage tõukurit. Ristlahutamine (joonis O1) Puidu lõikamine risti 90° nurga all. Selleks kasutage 0 ° nurga all olevat põikjuhikut. Enne kasutamist veenduge, et kaldenurk on lukustatud. Põikjuhikut saab juhtida mööda ühte laua juhtsoontest. Vigade eraldamine (joonis O1) Lõikamine muu kui 90° nurga all, ketassaega, mis on suunatud vertikaalselt ülespoole. Teostatakse samamoodi nagu ristlõikamine, mis tahes kaldenurga nupuga seatud nurga all. Kaldlõiked (joonis R) Toiming on analoogne põikilõikamisega vertikaalsuunas kallutatud teraga. Tera kaldenurka reguleeritakse vända abil. Kombineeritud eraldamine (joonis S) Ristlõikamine nurga all, kui tera on kallutatud. Selleks reguleerige ristliuguri kaldenurka ja tera nurka. Rippimine (joonis N) Puidu lõikamine piki tera. Valmistatud pikisuunalise juhiku abil. Pikisuunalist juhikut liigutades seadke lõigatud elemendi soovitud laius, seejärel blokeerige juhik. Rebenemise jaoks:

• Veenduge, et tara oleks teraga paralleelne.

• Lõhkumisnuga on kettaga õigesti joondatud. Kasutage pikkade toorikute lõikamisel alati tugesid. Vajutage puitu samaaegselt vastu juhikut ja lauaplaati, surudes seda ühtlase õrna survega sae poole. Elemendi liigutamisel vajutage ainult sae ja pikisuunalise juhi vahele jäävat fragmenti, et vältida tera kinnikiilumist ja tagasilööki. Kitsamate kui 150 mm elementide puhul tuleks kasutada tõukurit. Tolmu eemaldamine (joonis T) Saag on varustatud eemaldatava tolmueemaldussüsteemiga. Süsteemi saab kinnitada sissepääsu külge (joonis T-2), et eemaldada töökohalt tolm. Tolmukollektori eemaldamiseks (joonis T-1) keerake lahti kaks mutrit (joonis T-3) ja ühendage see seadme küljest lahti. Lõikamise näpunäited

• Veenduge, et sisselõige oleks praagi poolel.

• Lõika puit nii, et viimistletud pool on ülespoole.

• Kasutage lõigatavate puidutükkide jaoks alati sobivaid tugesid.

• Oluliste lõigete puhul tasub teha proovilõige.

• Hoolitsege tera õige asendi eest. Ketta serv peaks ulatuma 3–6 mm lõigatava tooriku pinnast kõrgemale.

• Otsige töödeldavale detailile võõrkehi, naelu jne.

• Kasutage alati hästi teritatud plaate – mitte kunagi tuhmi.

• Kasutage õrna, ühtlast ja pidevat survet. Ärge vajutage liiga suure jõuga.

• Ärge lõigake märga või kõverdunud puitu.

• Hoidke töödeldavat detaili kindlalt kahe käega või tõukuri abil. HOOLDUS Märkus: enne seadme hooldust või seadistamist eemaldage pistik pistikupesast.

• Töötõhususe parandamiseks hoidke tööriistad puhtad ja hästi teritatud. Kontrollige regulaarselt kaablite seisukorda ja kahjustuste korral laske need volitatud teeninduskeskuses parandada.

• Tööriist ei vaja täiendavat määrimist ja sellel puuduvad kasutaja poolt vahetatavad kulumaterjalid. Ärge kasutage puhastamiseks vett ega kemikaale. Pühkige kuiva lapiga puhtaks.

• Hoida kuivas kohas. Hoidke õhutusavad puhtad. Juhtseadised peavad olema tolmuvabad. Ventilatsiooniavadest nähtavad sädemed on normaalsed ega kujuta endast ohtu seadmele.

• Kahjustuse korral peab kaabli välja vahetama tootja või kvalifitseeritud isik, et vältida ohtu. VEAOTSING Probleem Võimalikud põhjused Lahendus Saag ei käivitu. Saag ei ole vooluvõrku ühendatud. Läbipõlenud kaitse või kaitselüliti. Juhe katki. Mustus lülitis. Ühendage saag toiteallikaga. Vahetage kaitse välja. Vahetage kaabel volitatud teeninduskeskuses. Eemaldage praht. Ebatäpsed kaldlõiked / tera ei ole vertikaalne. Viltus on valesti reguleeritud. Kalibreerimata kaldemõõtur. Kontrollige vertikaali ruuduga ja reguleerige tera asendit. Kontrollige nööri ruuduga ja reguleerige indikaatorit. Sihverplaat kleepub materjali külge. Juhik ei ole saelehega paralleelne. Tööelement on keerdunud, juhikut puudutav elemendi serv ei ole sirge. Kontrollige juhiku asendit ja reguleerige. Kasutage mõnda muud tööobjekti. Materjal takerdub kiilu külge. Kiilu vale asend ketta suhtes. Kontrollige kiilu asendit ja reguleerige. Halva kvaliteediga lõiked. Nürid terad. Kilp on paigaldatud valele küljele. Kumm või vaik sihverplaadil. Vale kilbi tüüp. Vahetage plaat välja. Pöörake kilp ümber. Eemaldage plaat ja puhastage see. Asendage sobivat tüüpi plaadiga.

tagasilükkamine. Lõikepiirde vale asetus. Kiilu vale asend ketta suhtes. Töötage ilma juhendajata. Nürid terad. Viltuse lukustusnupp pole pingutatud. Reguleerige juhiku asukohta. Kontrollige kiilu asendit ja reguleerige. Paigaldage juhend. Vahetage plaat välja. Keerake nupp kinni. Plaat ei tõuse ega kaldu sujuvalt. Tolm ja praht tõste- /kaldmehhanismis. Eemaldage praht. Plaat ei pöörle soovitud kiirusega või lukustub kiiresti. Kasutati vale kaablit. Madalpinge. Vahetage kaabel sobiva vastu. Võtke ühendust elektrikuga. Tugev vibratsioon. Saag ei ole piisavalt tugevalt laua külge kinnitatud. Ebatasasel pinnasel asetatud laud või alus. Defektne kilp. Kinnitage saag kindlalt. Viige tasasele tasasele pinnale. Vahetage plaat välja. KESKKONNAKAITSE

Elektritoitega tooteid ei tohi visata olmeprügi hulka, vaid need tuleb ära visata sobivatesse kohtadesse. Teavet utiliseerimise kohta saate toote edasimüüjalt või kohalikelt ametiasutustelt. Elektri- ja elektroonikaseadmete jäätmed sisaldavad aineid, mis ei ole looduskeskkonnale neutraalsed. Taaskasutamata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavis, ul. Pograniczna 2/4 (edaspidi: "Grupa Topex") teatab, et kõik autoriõigused käesoleva juhendi (edaspidi "juhend"), sealhulgas selle teksti, fotode, diagrammide, jooniste ja kompositsioonide sisule kuuluvad ainult Topex Groupile. ja need kuuluvad õiguskaitse alla vastavalt 4. veebruari 1994. aasta autoriõigust ja sellega kaasnevaid õigusi käsitlevale seadusele (st 2006. aasta seaduste ajakiri nr 90, punkt 631, muudetud kujul). Kogu juhendi ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja60 muutmine ärilistel eesmärkidel ilma Grupa Topexi kirjaliku nõusolekuta on rangelt keelatud ning see võib kaasa tuua tsiviil- ja kriminaalvastutuse.
