LIETOŠANAS INSTRUKCIJA B 110 R Bp Pack Kärcher

Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsioonivolinik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: [phone] Faks: [phone] Winnenden, 2021/09/01 Saturs Vispārīgas norādes Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norā- des. Rīkojieties saskaņā ar tām. Saglabājiet abus bukletus turpmākai lieto- šanai vai nākamajam īpašniekam. Funkcija Šo grīdas slaucīšanas mašīnu izmanto lī- dzenu grīdu mitrai tīrīšanai vai pulēšanai. Ierīci var pielāgot attiecīgajam tīrīšanas uz- devumam, iestatot ūdens un tīrīšanas lī- dzekļa daudzumu. Tīrīšanas līdzekļa dozēšana tiek veikta, iepildot līdzekli tver- tnē vai izmantojot dozēšanas ierīci (izvēles iespēja “Dose”). Suku mitrināšanu pēc izvēles var veikt at- karībā no ātruma vai pastāvīgi. Darba platums, kā arī tīrā un netīrā ūdens tvertņ u ietilpība (skatīt nodaļu "Tehniskie dati") nodrošina efektīvu tīrīšanu ar ilgu kal- pošanas laiku. Ierīcei ir braukšanas piedziņa. Norādījum Atkarībā no tīrīšanas uzdevuma, ierīci var aprīkot ar dažādiem piederumiem. Palū- dziet mūsu katalogu vai apmeklējiet mūs in- ternetā www.kaercher.com. Noteikumiem atbilstoša lietošana Šī ierīce ir piemērota izmantošanai komer- ciālajiem un industriālajiem mērķiem, piem., viesnīcās, skolās, slimnīcās, rūpnī- cās, veikalos, birojos un īres īpašumiem. Izmantojiet šo ierīci tikai kā norādīts šajā lietošanas instrukcijā. ● Ierīci drīkst izmantot tikai, lai tīrītu mit- rumizturīgas un pret pulēšanu noturīgas gludas grīdas. ● Šī ierīce ir paredzēta izmantošanai iekš- telpās. ● Izmantošanas temperatūras diapazons ir no +5 °C līdz +40 °C. ● Ierīce nav piemērota apsalušu grīdu tīrī

šanai (piem., saldētavās). ● Ierīce ir piemērota maksimāli 1 cm ūdens līmenim. Nebrauciet zonā, kurā pastāv risks, ka varētu tikt pārsniegts maksimālais ūdens līmenis. ● Izmantojot lādētājus vai akumulatorus, drīkst izmantot tikai lietošanas instrukci- jā apstiprinātos komponentus. Atšķirīga kombinācija jāapstiprina lādētāja un/vai akumulatora piegādātājam. ● Ierīce nav paredzēta sabiedriskās satik- smes ceļu tīrīšanai. ● Ierīci nedrīkst izmantot uz spiedienjutī- gām grīdām. Ņemiet vē rā pieļaujamo virsmas vienības noslodzi. Ierīces radītā slodze uz virsmas vienību ir norādīta tehniskajos datos. ● Ierīce nav piemērota lietošanai sprā- dzienbīstamā vidē. ● Ierīci ir atļauts izmantot uz virsmām ar maksimālo slīpumu (skatīt nodaļu "Teh- niskie dati"). Vides aizsardzība Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepako- jumus videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus mate- riālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ie- rīces pareizai darbībai. Ierīces, kas apzī- mētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem. Inform ācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atra- dīsiet: www.kaercher.com/REACH Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un ori- ģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Piegādes apjoms Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas lai- kā radušies bojājumi, lūdzu, informējiet tir- gotāju. Drošības norādes Pirms ierīces pirmās izmantošanas reizes izlasiet un ievērojiet šo lietošanas instrukci- ju un pievienoto brošūru 'Drošības norādī- jumi suku tīrīšanas ierīcēm', Nr. 5.956- 251.0, un rīkojieties saskaņā ar tām. Ierīci ir atļauts izmantot uz virsmām ar iero- bežotu slīpumu (skatīt nodaļu "Tehniskie dati").

• Ierīce var apgāzties Savainošanās risks Ierīci drīkst izmantot tikai uz virsmām, kas nepārsniedz pieļaujamo slīpumu (skatīt no- daļu “Tehniskie dati”). Vispārīgas norādes p. 361

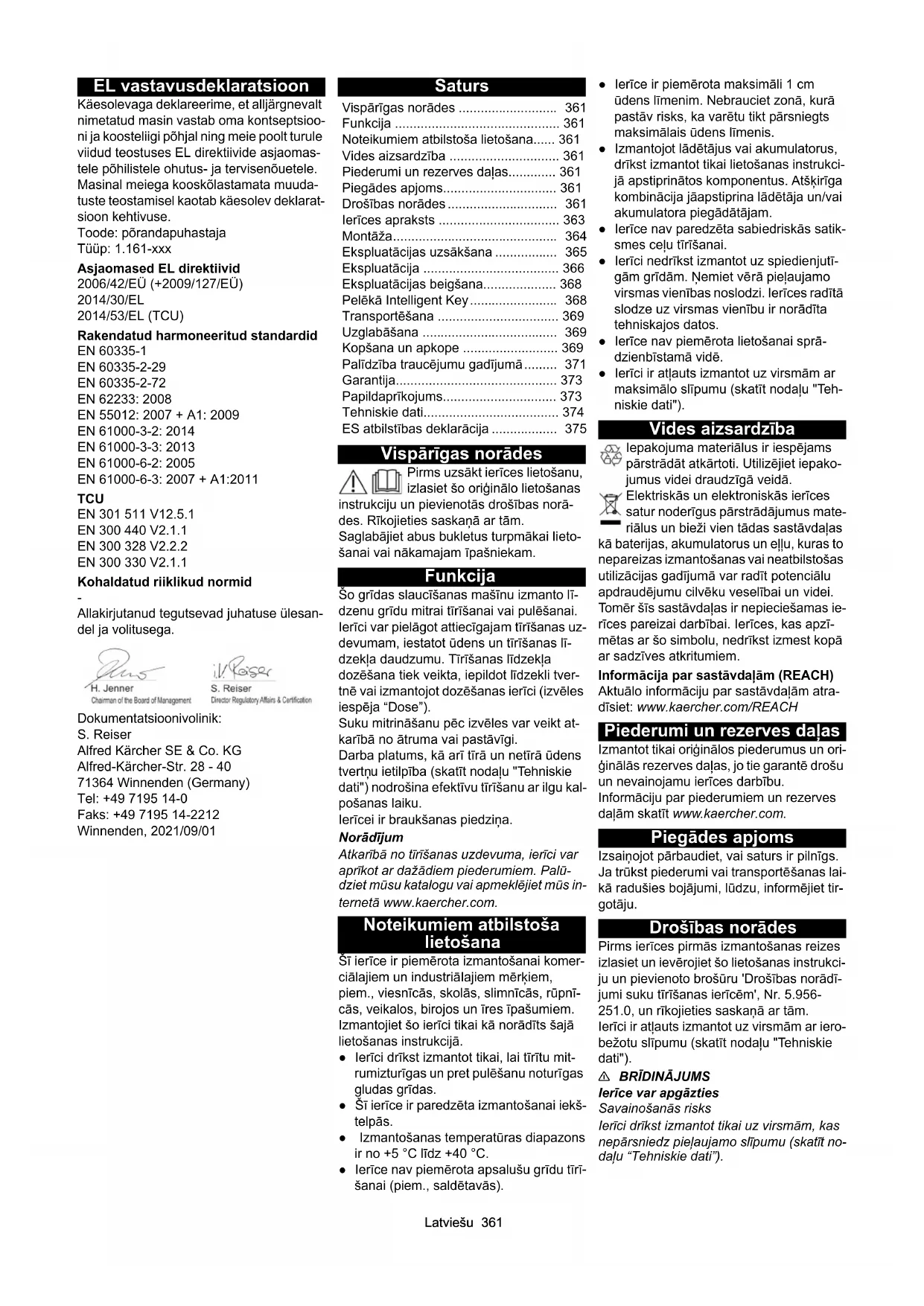

• Funkcija p. 361
• Noteikumiem atbilstoša lietošana p. 361
• Vides aizsardzība p. 361
• Piederumi un rezerves daļas p. 361
• Piegādes apjoms p. 361
• Drošības norādes p. 361

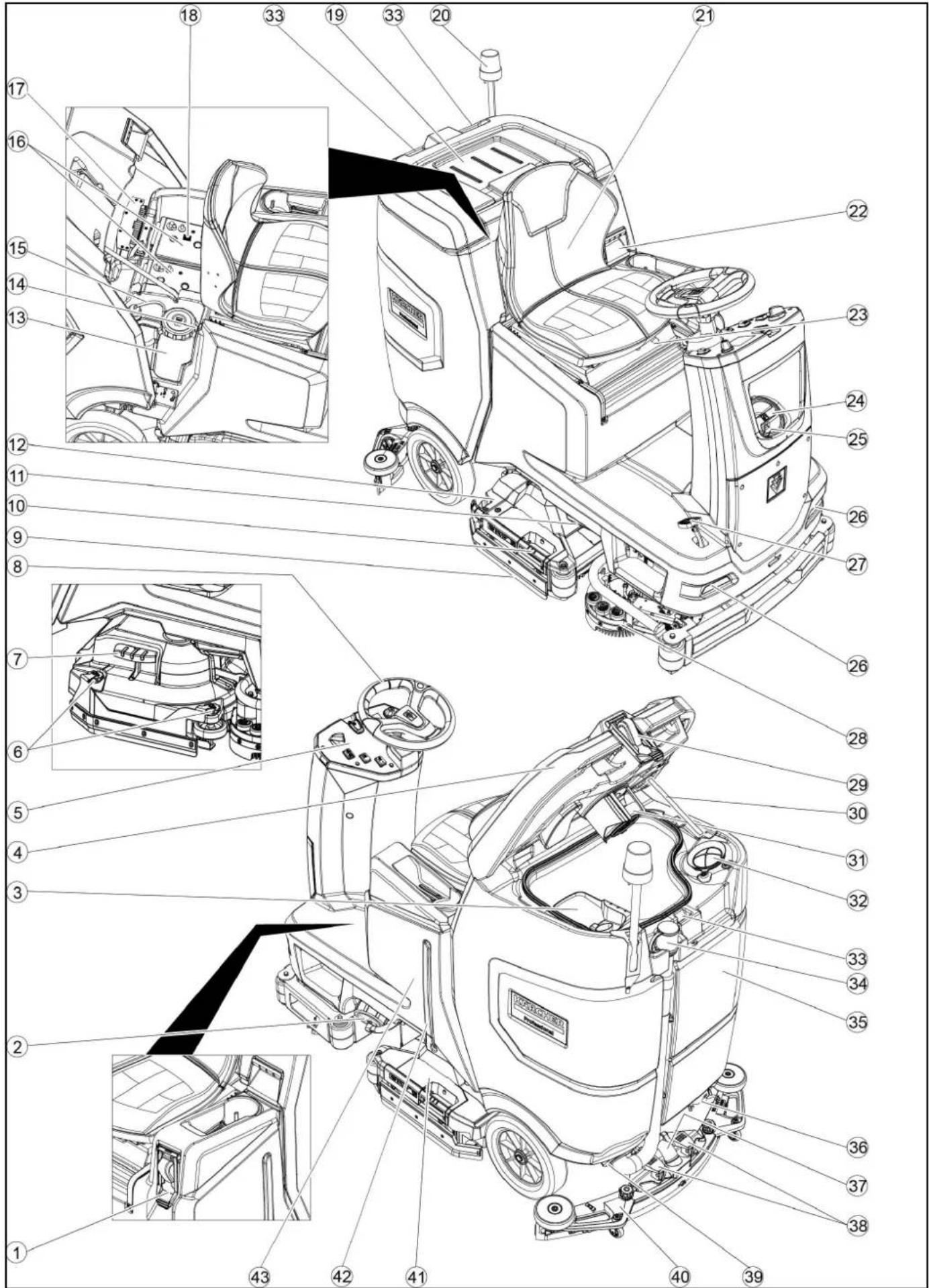

• Ierīces apraksts p. 363
• Montāža p. 364
• Ekspluatācijas uzsākšana p. 365
• Ekspluatācija p. 366
• Ekspluatācijas beigšana p. 368
• Pelēkā Intelligent Key p. 368
• Transportēšana p. 369
• Uzglabāšana p. 369
• Kopšana un apkope p. 369
• Palīdzība traucējumu gadījumā p. 371
• Garantija p. 373
• Papildaprīkojums p. 373
• Tehniskie dati p. 374
• ES atbilstības deklarācija 62 Latviešu p. 3753

Nepareizas ekspluatācijas rezultātā ra- dīts apdraudējums Cilvēki var tikt savainoti. Lietotājiem jābūt atbilstoši instruētiem par šīs ierīces izmantošanu. Ierīci drīkst darbināt tikai tad, kad pārsegs un visi vāki ir aizvērti. Drošības ierīces 몇 UZMANĪBU Atvienotas vai mainītas drošības ierīces Drošības ierīces ir paredzētas jūsu aizsar- dzībai. Nemainiet un neatvienojiet drošības ierī- ces. Drošības slēdzis Visu funkciju tūlītējai pārtraukšanai: Iesta- tiet drošības slēdzi pozīcijā "0". ● Izslēdzot drošības slēdzi, ierīce spēcīgi bremzē. ● Drošības slēdzis tieši ietekmē visas ierī- ces funkcijas Sēdekļa slēdzis Ja lietotājs darba laikā vai braucot atstāj sē- dekli, sēdekļa sl ēdzis pēc neilgas pauzītes atslēdz piedziņas motoru. Simboli uz ierīces

Bojājumu risks Ūdens var radīt sūkšanas turbīnas bojājumus. Neiepildiet un neiešļakstiet ūdeni šajā atverē. 몇UZMANĪBU Apdedzināšanās risks Detaļas, kas marķētas ar šo norādi, darbības laikā sakarst. Neaizskariet ar šādu norādi marķē- tās detaļas. Pirms uzsākat darbus pie ierīces, ļaujiet šīm detaļām at- dzist. BĪSTAMI Negadījumu risks Slīpumā braucot ar lielu ātrumu, pa- stāv apgāšanās risks. Brauciet slīpumos lēnām. Negriezieties slīpumos. Braucot ātri, izvairieties no saraus- tītas stūrēšanas ar lielu pagrieziena leņķi.

Brīdinājumu simboli Rīkojoties ar akumulatoriem, ievērojiet šā- das brīdinājuma norādes: Ievērot norādes akumulatora lietošanas instrukcijā un uz aku- mulatora, kā arī šajā lietošanas instrukcijā. Valkāt acu aizsarglīdzekļus. Pasargājiet bērnus no skābes un akumulatora. Sprādzienbīstamība Uguns, dzirkstele, atklāta gais- ma un smēķēšana ir aizliegta. Ķīmiskā apdeguma draudi Pirmā palīdzība. Brīdinājuma norāde Utilizācija Neiemetiet akumulatoru atkritu- mu konteinerā.Latviešu 363 Ierīces apraksts Pārskats par ierīcēm364 Latviešu 1 * Uzpildīšanas sistēma 2 Tīrā ūdens tvertnes vāks ar tīrā ūdens filtru 3 Rupjo netīrumu siets 4 Netīrā ūdens tvertnes vāks 5 Vadības panelis 6 Pulēšanas mēlītes regulēšanas ritenis (tikai D tīrīšanas galvai) 7 Sukas nomaiņas pedālis (tikai D tīrīša- nas galvai) 8 Stūre 9 Pulēšanas mēlīte 10 Sukas nomaiņas rokturis (tikai R tīrīša- nas galvai) 11 Sānu gaisma 12 Lielo netīrumu tvertne (tikai R tīrīšanas galvai) 13 Tīrīšanas līdzekļa tvertne 14 Datu plāksnīte 15 Tīrīšanas līdzekļa sūkšanas šļūtene 16 Akumulators 17 * Iekšējā uzlādes ierīce 18 Akumulatora spraudnis (ārējai uzlādes ierīcei) Uzlādes ierīces tīkla kabelis (iekšējai uzlādes ierīcei) 19 Novietošanas vieta tīrīšanas komplek- tam “Homebase Box” 20 * Brīdinājuma lampiņa 21 Sēdeklis 22 Netīrā ūdens tvertnes atbloķēšana 23 Sēdekļa regulēšanas svira 24 Svaigā ūdens tvertnes iepildes atvere 25 Šļūtenes turētājs 26 Dienas gaitas lukturi 27 Braukšanas pedālis 28 * Sānu suku sistēma 29 * Ūdens pieslēgums netīrā ūdens tvert- nes skalošanas sistēmai 30 Netīrā ūdens tvertnes vāka atbalsts 31 Pludiņš 32 Pūku siets 33 Iesūkšanas sijas uzglabāšana 34 Netīrā ūdens noplūdes šļūtene ar dozē- šanas ierīci 35 Netīrā ūdens tvertne 36 * Sūkļa turētājs 37 Sūkšanas šļūtene 38 Iesūkšanas sijas fiksācijas sviras 39 Netīrā ūdens tvertnes noslēgs 40 Iesūkšanas sija 41 Tīrīšanas galva 42 Svaigā ūdens uzpildes līmeņa indikācija 43 Svaigā ūdens tvertne

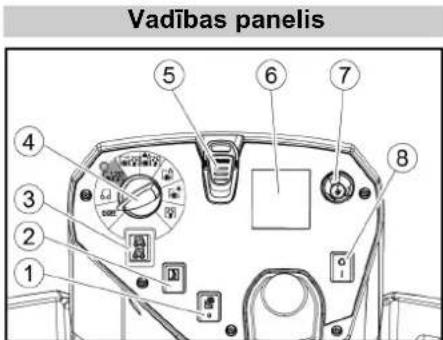

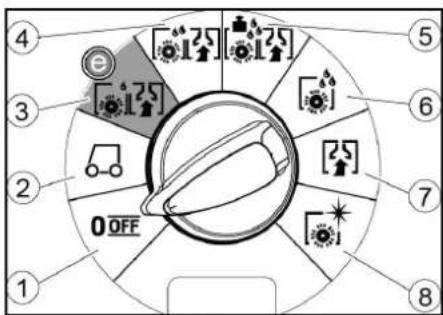

• izvēles iespēja Krāsu marķējums ● Tīrīšanas procesa vadības elementi ir dzelteni. ● Apkopes un servisa vadības elementi ir gaiši pelēki. Vadības panelis 1 *Sānu suku sistēmas slēdzis 2 Signāltaure 3 Braukšanas virziena slēdzis 4 Programmas slēdzis 5 Intelligent Key 6 Displejs 7 Informācijas poga 8 Drošības slēdzis Programmas slēdzis 1 OFF Ierīce ir izslēgta. 2 TRANSPORT MODE Braukšana uz tīrīšanas vietu. 3 ECO MODE Grīdu mitrā tīrīšana (ar samazinātu ūdens daudzumu un samazinātu suku apgriezienu skaitu) un netīrā ūdens uz- sūkšana (ar samazinātu sūkšanas jau- du). 4 NORMAL MODE Grīdu mitrā tīrīšana un netīrā ūdens uz- sūkšana. 5 HEAVY MODE Grīdu mitrā tīrīšana (ar paaugstinātu su- ku kontaktspiedienu) un netīrā ūdens uzsūkšana. 6 SCRUB MODE Uzklāšana bez uzsūkšanas Grīdu mitrā tīrīšana ar tīrīšanas līdzekļa iedarbības laiku. 7 SUCTION MODE Netīrā šķidruma uzsūkšana. 8 POLISH MODE Grīdu pulēšana ar lielu suku apgriezie- nu skaitu, bez šķidruma uzklāšanas. Sūkšanas stieņa turētājs ● Braucot cauri šaurām vietām, iesūkša- nas siju iespējams noņemt un iekārt vie- nā no atverēm pie netīrā ūdens tvertnes vāka.

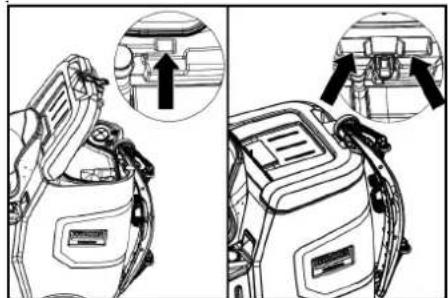

Uzglabāšanai iesūkšanas siju var iekarināt padziļinājumā pie netīrā ūdens tvertnes. Simboli uz ierīces

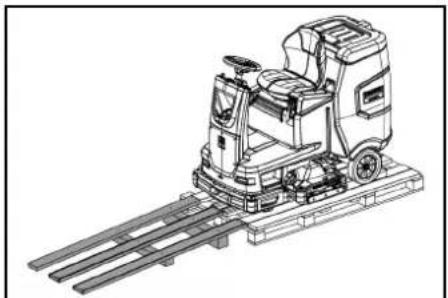

• izvēles iespēja Montāža Izkraušana

1. Noņemiet iepakojuma plēvi.

2. Noņemiet spriegotājsiksnu.

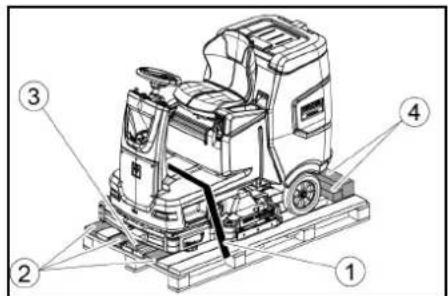

1 Spriegotājsiksna 2 Dēlis 3 Klucis 4 Brusa

3. Noskrūvējiet kluci, brusas un dēļus. No-

skrūvējamās sastāvdaļas attēlā ir mar- ķētas pelēkā krāsā.

4. Ar noskrūvētajiem dēļiem un brusām pa-

letes priekšā izveidojiet rampu un pie- stipriniet ar skaidu plākšņu skrūvēm. Svaigā ūdens tvertnes izplūdes at- vere Netīrā ūdens tvertnes izplūdes at- vere Svaigā ūdens tvertnes uzpildes lī- menis (50%) Nostiprināšanas punkts *Mopa turētājs Uzpildīšanas sistēmas ūdens pie- slēgums Netīrā ūdens tvertnes skalošanas sistēmas ūdens pieslēgums Sukas nomaiņaLatviešu 365

5. Ievietojiet akumulatorus, ja ierīce tika

piegādāta bez akumulatoriem (skatīt no- daļu “Pirms ekspluatācijas uzsākšanas / Akumulators”).

6. Nobrauciet ierīci uz priekšu no paletes

(skatīt nodaļu “Darbība / Braukšana”). Suku montāža

1. Suku montāža ir aprakstīta nodaļā „Ap-

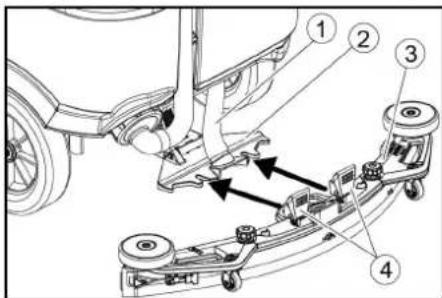

kopes darbi”. Iesūkšanas sijas uzstādīšana

1. Pagrieziet abas fiksācijas sviras uz augšu.

1 Sūkšanas šļūtene 2 Iesūkšanas sijas piekare3 Iesūkšanas sija4 Fiksācijas svira

2. Iesūkšanas siju ievietot iesūkšanas sijas

3. Pagrieziet abas fiksācijas sviras uz leju.

Akumulatori Ieteicamie akumulatori

• Akumulatora uzlādes telpas minimālā ie- tilpība ** Minimālā gaisa plūsma starp akumulato- ra uzlādes telpu un vidi Akumulatoru ievietošana un pieslēgšana 몇 UZMANĪBU Akumulatoru izņemšana un ievietošana Nestabils mašīnas stāvoklis Izņemot un ievietojot akumulatorus, pārlie- cinieties, vai mašīna atrodas stabilā stāvok- lī.

Polaritātes maiņa Vadības elektronikas iznīcināšana Pieslēdzot akumulatoru ievērojiet pareizo polaritāti.

Dziļā izlāde Bojājumu risks Pirms ierīces ekspluatācijas uzlādējiet aku- mulatorus.

1. Notecināt netīro ūdeni.

2. Atbloķējiet netīrā ūdens tvertni un pavir-

3. Ievietojiet akumulatorus ierīcē.

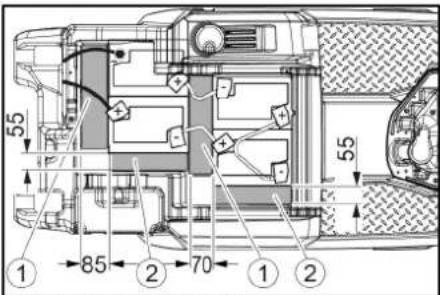

170 Ah, 4.039-352.7 1 Starplika 310x85x70 mm2 Starplika 240x55x30 mm 180 Ah, 4.039-354.7 1 Starplika 310x85x70 mm 285 Ah, 4.039-353.7 1 Starplika 345x60x47

4. Starp akumulatoru un ierīci ievietojiet

starplikas attēlā norādītajās vietās.

5. Polus savienojiet ar savienošanas kabe-

6. Pieslēguma kabeli pieslēgt pie brīvajiem

akumulatora poliem (+) un (-). Norādījum Pie akumulatoru komplekta 170 Ah 4.039-

352.7 negatīvā pola ar izolēto pola skrūvi

pieslēgt pieslēguma kabeli.

8. Netīrā ūdens tvertni pavirzīt uz priekšu

un aizvērt to. Akumulatora izņemšana 몇 UZMANĪBU Akumulatoru izņemšana un ievietošana Nestabils mašīnas stāvoklis Izņemot un ievietojot akumulatorus, pārlieci- nieties, vai mašīna atrodas stabilā stāvoklī.

1. Iestatiet drošības slēdzi pozīcijā "0".

2. Notecināt netīro ūdeni.

3. Atbloķējiet netīrā ūdens tvertni un pavir-

spēkā esošajiem noteikumiem. Ekspluatācijas uzsākšana Akumulatora uzlāde BĪSTAMI Nepareiza uzlādes ierīces izmantošana Elektriskais trieciens Ievērojiet tīkla spriegumu un drošinātāju, kas norādīts uz ierīces tipa datu plāksnītes. Izmantojiet uzlādes ierīci tikai sausās tel- pās ar pietiekamu ventilāciju. Uzlādējot akumulatoru, rodas viegli uz- liesmojošas gāzes Sprādzienbīstamība Akumulatoru uzlādi veiciet tikai tam piemē- rotā telpā. Atkarībā no akumulatora tipa tel- pā jābūt minimālam tilpumam un gaisa apmaiņai ar minimālu gaisa plūsmu (skatīt “Ieteiktie akumulatori”).

Bīstamo gāzu uzkrāšanās, uzlādējot zem tvertnes Sprādzienbīstamība Pirms akumulatoru, kuriem nav nepiecieša- ma regulāra apkope, uzlādes, netīrā ūdens tvertni nepieciešams pacelt uz augšu. Uzlādes laiks vidēji aizņem aptuveni 10-15 stundas. Ierīci uzlādes laikā nav iespējams izmantot. Norādījum Ierīcei ir dziļās izlādes aizsardzība, t. i., kad tiek sasniegta minimālā pieļaujamā jauda, birstes motors un turbīna tiek izslēgtas.

1. Piebrauciet ierīci tieši pie uzlādes ierī-

ces, izvairoties no kāpumiem. Ārējā uzlādes ierīce

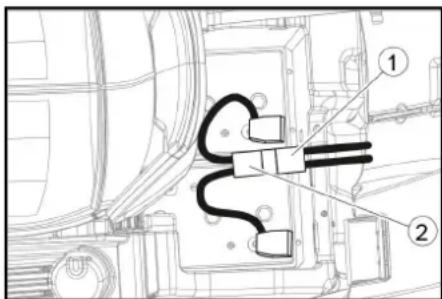

Nepiemērotas uzlādes ierīces izmanto- šana Bojājumu risks Nesavienojiet uzlādes ierīci ar ierīces aku- mulatora spraudni. Izmantojiet tikai uzlādes ierīci, kas ir piemē- rota ievietotā akumulatora tipam. Izlasiet uzlādes ierīces ražotāja lietošanas instrukciju un pievērsiet īpašu uzmanību drošības norādēm.

12,6 5,1366 Latviešu

1. Atbloķējiet netīrā ūdens tvertni un pavir-

4. Uzlādes ierīces tīkla spraudni iespraust

5. Uzlādes procesu veikt saskaņā ar uzlādes

ierīces lietošanas instrukcijas norādēm.

7. Pavirziet netīrā ūdens tvertni uz priekšu

un aizveriet to. Iekšējā uzlādes ierīce

1. Atbloķējiet netīrā ūdens tvertni un pavir-

2. Iekšējās uzlādes ierīces tīkla spraudni

iespraudiet kontaktligzdā. Akumulatora uzlādes stāvoklis tiek parā- dīts vadības paneļa displejā.

ēšanas izņemiet uzlādes ierī- ces tīkla spraudni no kontaktligzdas.

4. Netīrā ūdens tvertni pavirziet uz priekšu.

Akumulatori, kuriem nav nepieciešama regulāra apkope (mitrie akumulatori) BĪSTAMI Ūdens uzpilde akumulatora izlādētā stā- voklī Skābes noplūdes radīti skābes apdegumu draudi, apģērba bojājumi Strādājot ar akumulatora skābi, izmantojiet aizsargbrilles, aizsargapģērbu un aizsarg- cimdus. Ievērojiet priekšrakstus. Iespējamu skābes šļakatu gadījumā, uz ādas vai apģērba, nekavējoties skalot ar lielu ūdens daudzumu.

Ūdens lietošana ar piedevām Bojāti akumulatori, garantijas zudums Akumulatoru papildināšanai izmantojiet tikai destilētu vai atsāļotu ūdeni (EN 50272-T3). Neizmantojiet svešas piedevas, tā sauca- mos uzlabošanas līdzekļus, jo pretējā gadī- jumā garantija vairs nav spēkā.

1. Stundu pirms uzlādes procesa beigām

uzpildīt destilētu ūdeni. To darot, ievērot pareizo skābes līmeni atbilstoši akumu- latora marķējumam. Uzlādes procesa beigās visām šūnām jāizdala gāzi.

2. Savāciet izlijušo ūdeni. Lai to izdarītu, rī-

kojieties, kā aprakstīts nodaļas "Kopša- na un apkope" sadaļā “Akumulatora tīrīšana”. Ekspluatācija BĪSTAMI Krītoši priekšmeti Savainošanās risks Nebrauciet ar ierīci vietās, kurās pastāv risks, ka apkalpojošo personālu varētu aiz- skart krītoši priekšmeti.

Bīstamības situācija ekspluatācijas laikā Savainošanās risks Bīstamības gadījumā drošības slēdzi iesta- tiet pozīcijā "0". Ierīces stumšana Lai stumtu ierīci, jāatbloķē bremzes. BĪSTAMI Negadījumu risks Kad bremze ir atbloķēta, bremzēšanas funkcija nedarbojas. Atbloķēšanai izmantotās monētas obligātii izņemiet tūlīt pēc tam, kad stumšana ir pa- beigta.

1. Atbloķēšanas sviru pagrieziet prom no

riteņa un pieturiet. 1 Atbloķēšanas svira

5. Tūlīt pēc stumšanas atkal izņemiet abas

monētas. Sēdekļa regulēšana Augstuma iestatīšana

1. Stāviet blakus ierīcei.

2. Paceliet sēdekli aizmugurē.

3. Priekšējo sēdekļa stiprinājumu pieregu-

lējiet atbilstoši vēlamajam ierīces aug- stumam.

4. Nolaidiet sēdekli aizmugurē.

Pozīcijas noregulēšana

1. Izmantojiet sēdekļa regulēšanas sviru

un pārbīdiet sēdekli vēlamajā pozīcijā.

2. Atlaidiet sēdekļa regulēšanas sviru un

nofiksējiet sēdekli. Ierīces ieslēgšana

1. apsēsties uz vadītāja sēdekļa;

2. Ievietojiet Intelligent Key atslēgu.

3. Iestatiet drošības slēdzi pozīcijā "1".

4. Pagrieziet programmu slēdzi uz vēlamo

5. Ja displejā parādās kāds no zemāk re-

dzamajiem rādījumiem, noņemiet kāju no braukšanas pedāļa, iestatiet drošības slēdzi pozīcijā "0" un veiciet nepiecieša- mos apkopes darbus.

6. Nospiediet informācijas pogu.

7. Atiestatiet atbilstošās apkopes skaitītāju

(skatīt “Pelēkā Intelligent Key / Apkopes skaitītāja atiestatīšana”). Norādījum Ja skaitītājs nav atiestatīts, ieslēdzot ierīci, ikreiz atkal parādās apkopes rādījums. Gaismas ieslēgšana Dienas gaitas lukturi Dienas gaitas lukturi deg, kad ierīce ir ie- slēgta. Sānu gaisma Sānu gaisma iedegas, tiklīdz programmas slēdzis tiek ieslēgts uz tīrīšanas program- mu. Stāvbremzes pārbaude BĪSTAMI Bojāta stāvbremze Negadījumu risks Pirms katras izmantošanas reizes pārbau- diet stāvbremzes darbību līdzenā vietā.

2. Braukšanas virziena slēdzi iestatiet po-

zīcijā “uz priekšu”.

4. Viegli nospiediet braukšanas pedāli.

Bremzēm dzirdami jāatbloķējas. Līdze- nā vietā ierīcei jāsāk nedaudz ripot.

5. Atlaidiet braukšanas pedāli.

Bremzei ir jābūt dzirdamai. Ja tas tā nav, izslēdziet ierīci un sazinieties ar klientu apkalpošanas dienestu. Braukt BĪSTAMI Bremzēšanas funkcijas iztrūkums Negadījumu risks Pirms ierīces izmantošanas obligāti pār- baudiet stāvbremzes darbību. Nekādā ga- dījumā neizmantojiet ierīci, ja stāvbremze nedarbojas. Akumulators Kapacitā-

Pārbaudiet sūkšanas mēlī- šu nodilumu un noregulēju- mu. maintenance turbine filter Notīrīt pūku sietu. maintenance fresh water fil- ter Iztīrīt svaigā ūdens filtru.Latviešu 367 BĪSTAMI Neuzmanīga braukšana Apgāšanās risks Braukšanas virzienā izbrauciet vai sķērsojiet ti- kai tādus slīpumus, kas nepārsniedz 10%. Neveiciet apgriešanos, braucot slīpumos. Brauciet lēnām pagriezienos un uz mitrām virsmām. Brauciet ar ierīci, tikai atrodoties uz stabilas virsmas. Norādījum Kustības virzienu braukšanas laikā iespē- jams mainīt. Tādējādi, vairākas reizes braucot uz priekšu un atpakaļ, iespējams veikt nospodru vietu pulēšanu.

1. Ieņemiet sēdēšanas pozīciju.

2. Ievietojiet Intelligent Key atslēgu.

3. Drošības slēdzi iestatiet uz “1”.

5. Braukšanas virzienu iestatiet ar vadības

pults braukšanas virziena slēdzi.

6. Braukšanas ātrumu regulējiet, nospiežot

7. Atlaidiet braukšanas pedāli.

Ierīce apstājas. Pārslodzes gadījumā piedziņas motors tiek atslēgts. Displejā parādās traucējuma ziņo- jums. Vadības ierīces p ārkaršanas gadīju- mā tiek atslēgts attiecīgais agregāts.

8. Ļaujiet ierīcei atdzist vismaz 15 minūtes.

9. Iestatiet programmu slēdzi pozīcijā

“OFF”, tad īsi nogaidiet un iestatiet uz vēlamo programmu. Svaigā ūdens uzpilde Tīrā ūdens uzpilde ar uzpildīšanas sistēmu

1. Ūdens šļūteni pievienojiet uzpildīšanas

sistēmas pieslēgvietai (maksimālā ūdens temperatūra 50 °C).

2. Atvērt ūdens padevi.

3. Uzraugiet ierīci; uzpildes automātika

pārtrauc ūdens pieplūdi, tiklīdz tīrā ūdens tvertne ir pilna.

4. Aizvērt ūdens pieplūdi.

5. Noņemiet ūdens šļūteni.

Svaigā ūdens uzpilde

1. Atvērt svaigā ūdens tvertnes vāciņu.

2. Tīro ūdeni (maks. 50 °C) iepildiet līdz ie-

pildīšanas uzgaļa apakšējai malai. Norāde: Svaigā ūdens šļūteni uzpildes laikā nofiksēt ar šļūtenes turētāju.

3. Aizvērt svaigā ūdens tvertnes vāciņu.

Tīrīšanas līdzekļa iepildīšana Tīrīšanas līdzekļu norādes

Nepiemēroti tīrīšanas līdzekļi Veselības apdraudējums, ierīces bojājumi Izmantojiet tikai ieteicamos tīrīšanas līdzek- ļus. Izmantojot citus tīrīšanas līdzekļus, operators uzņemas paaugstinātu risku at- tiecībā uz ekspluatācijas drošību un nega- dījumu risku. Izmantojiet tikai tādus tīrīšanas līdzekļus, kas nesatur hloru, šķīdinātājus, sālsskābi un fluorūdeņražskābi. Ievērojiet drošības norādes uz tīrīšanas lī

dzekļiem. Norādījum Neizmantojiet spēcīgi putojošus tīrīšanas lī- dzekļus. Ieteicamie tīrīšanas līdzekļi Tīrīšanas līdzekļa iepildīšana ar dozēšanas ierīci Tikai variantam DOSE: Tīrīšanas līdzeklis tīrajam ūdenim posmā uz tīrīšanas galvu tiek pievienots, izmanto- jot dozēšanas ierīci.

1. Atbloķējiet netīrā ūdens tvertni un pavir-

2. Piepildiet tīrīšanas līdzekļa tvertni ar tīrī-

ūdens tvertni pavirziet uz priekšu. Norādījum Izmantojot dozēšanas ierīci, iespējams pie- vienot ne vairāk kā 3% tīrīšanas līdzekļa. Ja nepieciešama lielāka deva, tīrīšanas līdzek- lis jāpievieno tīrā ūdens tvertnē. Trīšanas līdzeklļa iepildīšana tīrā ūdens tvertnē

1. Mazgāšanas līdzekli ieliet svaigā ūdens

tvertnē. Norāde: Svaigā ūdens tvertnes atgaiso- šanas atveri iespējams izmantot, lai no- mērītu nepieciešamo tīrīšanas līdzekļa daudzumu. Tā iekšpus ē ir aprīkota ar skalu. Parametru iestatīšana

1. Programmu slēdzi iestatiet uz vēlamo tī-

2. Grieziet informācijas pogu, līdz tiek pa-

rādīts vēlamais parametrs.

3. Nospiediet informācijas pogu.

Iestatītā vērtība mirgo.

4. Iestatiet vēlamo vērtību, pagriežot infor-

5. Apstipriniet mainīto iestatījumu, nospie-

žot informācijas pogu, vai pagaidiet, līdz iestatītā vērtība pēc 10 sekundēm tiek automātiski pārņemta. Dzeltenā Intelligent Key Dzeltenā Intelligent Key sniedz piekļuvi funkcijām, kas nepieciešamas tīrīšanas uz- devumam. Dažādu tīrīšanas programmu parametri ir jau iepriekš iestatīti ierīcē. Atkarībā no dzel- tenās Intelligent Key dotās atļaujas atseviš- ķus parametrus iespējams mainīt. Displeja teksti parametru iestatīšanai lielā- koties ir pašizskaidrojoši. Parametrs “FACT” (pieejams tikai R tīrīša- nas galvai): ● “Fine Clean”: Zems suku apgriezienu skaits pelēkās nokrāsas noņemšanai no keramiskajām grīdām. ● “Whisper Clean”: Vidējs suku apgriezie- nu skaits ikdienas tīrīšanai ar samazinā- tu trokšņa līmeni. ● “Power Clean”: Liels suku apgriezienu skaits pulēšanai, kristalizēšanai un slau-

īšanai. Iesūkšanas sijas iestatīšana Nolieces iestatīšana Nolieci jānoregulē tā, lai iesūkšanas sijas iesūkšanas atloce visā garumā vienmērīgi tiktu piespiesta grīdai.

1. Novietojiet ierīci uz virsmas bez slīpu-

2. Programmu slēdzi pagrieziet pozīcijā

3. Ierīci mazliet pabrauciet uz priekšu.

4. Nolasiet līmeņrādi.

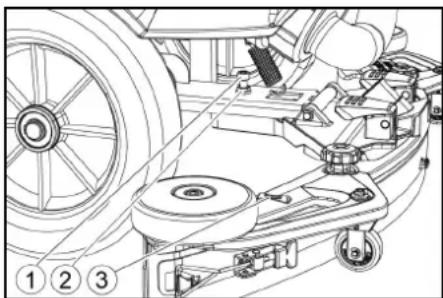

1 Skrūve 2 Uzgrieznis 3 Līmeņrādis

5. Atskrūvējiet uzgriezni.

6. Noregulējiet skrūvi tā, lai līmeņrāža indi-

kators atrastos starp abām līnijām.

7. Pievelciet uzgriezni.

8. Lai pārbaudītu jauno iestatījumu, atkal

nedaudz pabrauciet ierīci uz priekšu. Ja nepieciešams, atkārtojiet iestatīšanas procesu.

9. Programmu slēdzi pagrieziet pozīcijā

“OFF”. Augstuma iestatīšana Augstuma regulēšana ietekmē iesūkšanas atloces izliekumu, kad tā saskaras ar grīdu. Norādījum Pamatiestatījums: 3 paplāksnes virs, 3 paplāksnes zem iesūkšanas sijas. Nelīdzena grīda: 5 paplāksnes virs, 1 pa- plāksne zem iesūkšanas sijas. Ļoti gluda grīda: 1 paplāksne virs, 5 pa- plāksnes zem iesūkšanas sijas.

1. Noskrūvēt uzgriezni.

Pielietojums Tīrīšanas lī- dzekļi Visu ūdensizturīgo grīdu uz- turēšanas tīrīšana RM 746 RM 756 RM 780 Spīdīgu virsmu (piem., gra- nīta) uzturēšanas tīrīšana RM 755 es Rūpniecisko grīdu uzturēša- nas tīrīšana, pagaidu tīrīša- na un pamattīrīšana RM 69 ASF Porcelāna flīžu uzturēšanas tīrīšana un pamattīrīšana RM 753 Sanitārās zonas flīžu uztu- rēšanas tīrīšana RM 751 Visu sārmu izturīgu gr īdu (piem., PVC) atslāņošana RM 752 Linoleja grīdu atslāņošana RM 754368 Latviešu 1 Uzgrieznis 2 Paplāksne

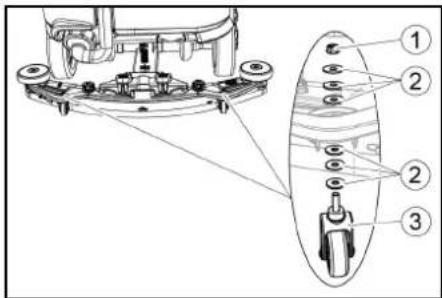

3 Distancēšanas veltnis ar turētāju

2. Ievietojiet vēlamo paplākšņu skaitu starp

iesūkšanas siju un distancēšanas veltni.

3. Atlikušās paplāksnes ievietot virs distan-

4. Uzskrūvējiet uzgriezni un pievelciet.

5. Procesu atkārtot arī pie otra distancēša-

nas veltņa. Norādījum Abus distancēšanas veltņus noregulējiet vienādā augstumā. Pulēšanas mēlīšu noregulēšana Pulēšanas mēlītes jāregulē tikai D tīrīšanas galvai.

1. Griežot regulēšanas riteni, iestatiet pulē-

šanas mēlītes tā, lai pulēšanas mēlīte pieskartos zemei.

2. Papildius pagrieziet regulēšanas riteni

vēl par 1 pagriezienu uz leju. Tīrīšana

1. Ieņemiet vietu uz sēdekļa.

2. Ievietojiet Intelligent Key atslēgu.

3. Iestatiet drošības slēdzi pozīcijā "1".

4. Iestatiet braukšanas virziena slēdzi

braukšanai uz priekšu.

5. Programmu slēdzi iestatiet uz vēlamo tī-

6. Ar braukšanas pedāli nosakiet ātrumu.

7. Ar stūri nosakiet braukšanas virzienu.

8. Brauciet pa tīrāmo laukumu.

Sānu suku sistēma (izvēles iespēja) Sānu suku sistēma atvieglo darbu, kas jā- veic tuvu malai. Norādījum Sānu suku sistēma tīrīšanas programmās 'Pulēšana' un 'Sūkšana' nav aktīva.

1. Nospiediet sānu suku sistēmas slēdzi.

Sānu suku sistēma ir aktivizēta.

2. Lai pabeigtu darbu ar sānu suku sistē-

mu, pagrieziet sānu suku sistēmas slē- dzi uz “0”. Ekspluatācijas beigšana Tīrīšanas beigšana

1. Programmu slēdzi iestatiet uz 'Braukša-

2. Īsu gabalu turpināt braukt.

Atlikušais ūdens tiek izsūknēts.

3. Programmu slēdzi pagrieziet pozīcijā

5. Nepieciešamības gadījumā uzlādēt aku-

mulatoru. Netīrā ūdens notecināšana

Nepareiza notekūdeņu utilizācija Apkārtējās vides piesārņošana Ievērojiet vietējos notekūdeņu attīrīšanas noteikumus. Norādījum Ja netīrā ūdens tvertne ir pilna, pludiņš pār- trauc iesūkšanas plūsmu, lai novērstu netī- rā ūdens tvertnes pārplūšanu. Šajā gadījumā izlaidiet netīro ūdeni.

1. Izņemiet netīrā ūdens noteces šļūteni no

turētāja un atveriet noteces šļūtenes vā- ciņu.

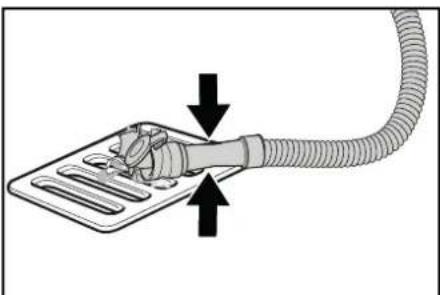

2. Saspiediet šļūtenes galu un turiet to no-

laistu virs iztecināšanas vietas.

3. Regulējiet netīrā ūdens strūklas stipru-

mu, saspiežot šļūtenes galu.

4. Ar tīru ūdeni izskalot netīrā ūdens tvert-

6. Netīrā ūdens šļūteni iespiediet ierīces

turētājā. Netīrā ūdens tvertnes skalošanas sistēma (izvēles iespēja)

1. Izņemiet netīrā ūdens noteces šļūteni no

turētāja un atveriet noteces šļūtenes vā- ciņu.

2. Aizveriet netīrā ūdens tvertnes vāku.

3. Ūdens padeves šļūteni savienojiet ar ne-

tīrā ūdens tvertnes skalošanas sistēmas ūdens pieslēgvietu.

4. Atveriet ūdens padevi un apmēram 30

sekundes skalojiet netīrā ūdens tvertni.

5. Ja nepieciešams, atkārtojiet skalošanas

procesu 2 līdz 3 reizes.

6. Aizvērt ūdens pieplūdi.

7. Atvienojiet ūdens padeves šļūteni no ie-

8. Aizveriet netīrā ūdens noteces šļūteni un

iespiediet to turētājā. Lielo netīrumu tvertnes iztukšošana

pakaļ. Svaigā ūdens notecināšana

1. Atveriet tīrā ūdens tvertnes vāku.

2. Izlaidiet tīro ūdeni.

4. Uzlieciet tīrā ūdens tvertnes vāku.

1. Programmu slēdzi pagrieziet pozīcijā

3. Nodrošiniet ierīci pret aizripošanu.

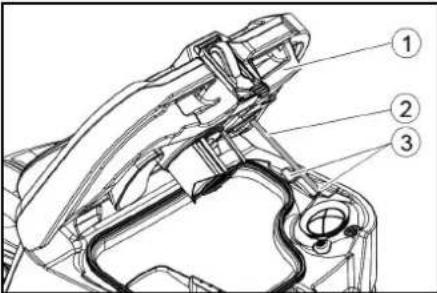

4. Atveriet netīrā ūdens tvertnes vāku un

nodrošiniet to ar atbalstu, lai netīrā ūdens tvertne varētu izžūt. Lai to izdarī- tu, atlokiet atbalstu uz leju un, atverot vāku, novietojiet apakšējo atbalsta galu vēlamajā līmenī. 1 Netīrā ūdens tvertnes vāks 2 Atbalsts 3 Pakāpe

5. Nepieciešamības gadījumā uzlādēt aku-

mulatoru. Pelēkā Intelligent Key Pelēkā Intelligent Key uzraudzības perso- nālam piešķir paplašinātu piekļuvi un iesta- tīšanas iespējas.

1. Ievietojiet Intelligent Key atslēgu.

2. Izvēlieties vēlamo funkciju, pagriežot in-

formācijas pogu. Transportēšanas brauciens

2. Nospiediet informācijas pogu.

Izvēlnē TRANSPORT MODE var veikt šā- das funkcijas: ● Maksimālā ātruma iestatīšana ● Darba stundu skaitītāja rādīšana ● Apkopes skaitītāja dzēšana ● Programmatūras versijas rādīšana ● R vai D tīrīšanas galvas iestatīšana ● No ātruma atkarīgas ūdens dozēšanas ieslēgšana / izslēgšana ● Pēcdarbības laika iestatīšana ● Valodas iestatīšana ● Atslēgu pārvaldība ● Montāžas komplektu ieslēgšana / iz-

ēgšana ● Rūpnīcas iestatījumu aktivizēšana Maksimālais ātrums Izvēlnē “max speed” iespējams ierobežot maksimālo ātrumu.

1. Grieziet informācijas pogu, līdz displejā

parādās "max speed".

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz tiek pa-

rādīts vēlamais maksimālais ātrums.

4. Nospiediet informācijas pogu.

Norādījum Darba ātrums nevar pārsniegt iestatīto maksimālo ātrumu.Latviešu 369 Apkopes skaitītāja atiestatīšana Ja displejā redzamie apkopes darbi ir veikti, pēc to izpildes jāveic atbilstošā apkopes skaitītāja atiestatīšana.

1. Grieziet informācijas pogu, līdz parādās

„maintenance count.".

2. Nospiediet informācijas pogu.

Tiek parādīti skaitītāja rādījumi.

3. Grieziet informācijas pogu, līdz tiek iz-

celts dzēšamais skaitītājs.

4. Nospiediet informācijas pogu.

5. Izvēlieties "yes", pagriežot informācijas

6. Nospiediet informācijas pogu.

Skaitītājs tiek dzēsts. Tīrīšanas galvas iestatīšana

1. Grieziet informācijas pogu, līdz izvēlnē

parādā s "brush head".

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz tiek iezī-

mēts iebūvētās tīrīšanas galvas tips. “Roll” = R-tīrīšanas galva “Disc” = D-tīrīšanas galva

4. Nospiediet informācijas pogu.

No ātruma atkarīga ūdens dozēšana Ja ir ieslēgta no ātruma atkarīga ūdens do- zēšana, sukas mitrināšana mainās propor- cionāli ātrumam. Ūdens dozēšanu papildus ietekmē arī attie- cīgās tīrīšanas programmas iestatījums (0...100%). Iestatiet no ātruma atkarīgu vai pastāvī- gu ūdens dozēšanu:

1. Grieziet informācijas pogu, līdz displejā

parādās "water dosage mode".

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezī-

mēta vēlamā funkcija.

4. Nospiediet informācijas pogu.

1. Grieziet informācijas pogu, līdz displejā

tiek parādīts izvēlnes punkts “delay ti- mes”.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezī-

mēta vēlamā konstrukcija.

4. Nospiediet informācijas pogu.

5. Grieziet informācijas pogu, līdz tiek pa-

rādīts vēlamais pēcdarbības laiks.

6. Nospiediet informācijas pogu.

1. Grieziet informācijas pogu, līdz displejā

tiek parādīts izvēlnes punkts “language”.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezī-

4. Nospiediet informācijas pogu.

Atslēgu pārvaldība Izvēlnes punktā “key menu” tiek aktivizēta piekļuve dzeltenajai “Intelligent Key”, kā arī displeja rādījumu valodai.

1. Ievietojiet pelēko Intelligent Key.

2. Grieziet informācijas pogu, līdz displejā

parādās izvēlnes punkts "key menu".

3. Nospiediet informācijas pogu.

4. Izvelciet pelēko Intelligent Key atslēgu

un ievietojiet personalizējamo dzelteno Intelligent Key atslēgu.

5. Izvēlieties maināmo izvēlnes punktu, pa-

griežot informācijas pogu.

6. Nospiediet informācijas pogu.

7. Izvēlieties izvēlnes punkta iestatījumu,

pagriežot informācijas pogu.

8. Apstipriniet iestatījumu, nospiežot izvēl-

9. Izvēlieties nākamo maināmo izvēlnes

punktu, pagriežot informācijas pogu. 10.Kad visi iestatījumi ir veikti, pagriežot in- formācijas pogu, atveriet izvēlni "save". 11.Nospiediet informācijas pogu. Piekļuves iespējas ir saglabātas. Montāžas komplektu ieslēgšana / izslēgšana

1. Grieziet informācijas pogu, līdz displejā

tiek parādīts vēlamais montāžas kom- plekts.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz tiek iezī-

mēta vēlamā montāžas komplekta funk- cija.

4. Nospiediet informācijas pogu.

ūpnīcas iestatījums Tiek atjaunots visu tīrīšanas parametru rūp- nīcas iestatījums.

1. Grieziet informācijas pogu, līdz tiek pa-

rādīts izvēlnes punkts "factory settings".

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz tiek iezī-

4. Nospiediet informācijas pogu.

Tīrīšanas programmu parametru iestatīšana Visi tīrīšanas programmu parametri tiek sa- glabāti, līdz tiek izvēlēts cits iestatījums.

1. Programmu slēdzi iestatiet uz vēlamo tī-

2. Nospiediet informācijas pogu.

Tiek parādīts pirmais iestatāmais para- metrs.

3. Nospiediet informācijas pogu

Iestatītā vērtība mirgo.

4. Iestatiet vēlamo vērtību, pagriežot infor-

5. Apstipriniet mainīto iestatījumu, nospie-

žot informācijas pogu, vai pagaidiet, līdz iestatītā vērtība pēc 10 sekundēm tiek automātiski pārņemta.

6. Izvēlieties nākamo parametru, pagriežot

7. Pēc visu vēlamo parametru izmainīša-

nas grieziet informācijas pogu, līdz parā- dās izvēlnes punkts "exit".

8. Nospiediet informācijas pogu.

Izvēlne tiek aizvērta. Transportēšana BĪSTAMI Braukšana kāpumā Savainošanās risks Izmantojiet ierīci iekraušanai un izkrauša- nai tikai tādos slīpumos, kas nepārsniedz maksimālo vērtību (skatīt nodaļu "Tehniskie dati"). Brauciet lēnām. 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot ņemiet vērā ierīces svaru.

1. Ja ir uzstādīta D tīrīšanas galva, noņe-

miet disku sukas no sukas galvas.

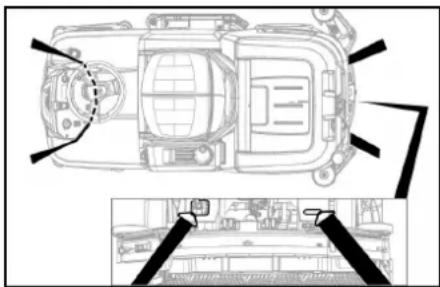

2. Pārvadājot transportlīdzekļos, nodroši-

niet ierīci pret slīdēšanu un apgāšanos atbilstīgi spēkā esošajām vadlīnijām. Uzglabāšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Uzglabājot ņemiet vērā ierīces svaru.

Sals Sasaluša ūdens radīti ierīces bojājumi Pilnībā iztukšojiet ūdeni no ierīces. Uzglabājiet ierīci vietā, kur sals neiekļūst. ● Šo ierīci drīkst uzglabāt tikai iekštelpās. ● Pirms ilgstošas uzglabāšanas pilnībā uzlādēt akumulatorus. ● Uzglabāšanas laikā akumulatorus pilnī- bā uzlādēt vismaz reizi mēnesī. Kopšana un apkope BĪSTAMI Ierīce, kas neapzināti ieslēdzas Savainojuma draudi, strāvas sitiena bīsta- mība Pagrieziet programmu slēdzi pozīcijā “OFF”. Pirms visu darbu veikšanas pie ierīces iz- ņemiet Intelligent Key atslēgu. Atvienojiet uzlādes ierīces tīkla spraudni. Izņemiet akumulatora spraudni. Notecināt un utilizēt netīro un svaigo ūdeni. Iestatījums ON [ml/m

Neatbilstoša tīrīšana Bojājumu risks. Nenosmidziniet ierīci ar ūdeni. Neizmantojiet agresīvus tīrīšanas līdzekļus. Atsevišķo apkopes darbu aprakstus skatiet nodaļā "Apkopes darbi". Notecināt netīro ūdeni. Ar tīru ūdeni izskalojiet netīrā ūdens tvertni. Iztīrīt rupju netīrumu sietu. Tikai R tīrīšanas galvai: Izņemiet lielo netīrumu tvertni un iztukšojiet to. Ierīces ārpusi notīrīt ar mitru drānu, kas mērcēta vieglā ziepjūdenī. Notī riet sūkšanas mēlītes, pārbaudiet to nodilumu un nepieciešamības gadījumā veiciet nomaiņu. Notīriet pulēšanas mēlītes, pārbaudiet to nodilumu un nepieciešamības gadīju- mā veiciet nomaiņu. Notīriet sukas, pārbaudiet to nodilumu un nepieciešamības gadījumā veiciet nomaiņu. Uzlādēt akumulatoru. Ja uzlādes stāvoklis ir zem 50%, aku- mulatora uzlādi veikt pilnībā un bez pārtraukuma. Ja uzlādes stāvoklis ir virs 50%, aku- mulatora uzlādi veikt tikai tad, ja nāka- majā lietošanas reizē nepieciešams pilns darbības laiks. Katru nedēļu Bieži lietojot, akumulatoru nepieciešams vismaz vienreiz nedēļā uzlādēt pilnībā un bez pārtraukuma. Reizi mēnesī Atsevišķo apkopes darbu aprakstus skatiet nodaļā "Apkopes darbi". Ja ierīce tiek īslaicīgi izslēgta: Veiciet akumulatora izlīdzinošo uzlādi. Pārbaudīt, vai akumulatora poli nav ok- sidējušies, nepieciešamības gadījumā notīrīt. Pārbaudīt, vai savienojuma ka- beļi ir cieši savienoti. Notīrīt blīves starp netīrā ūdens tvertni un vāku un pārbaudīt to hermētiskumu, nepieciešamības gadījumā veikt nomai- ņu.

Iztukšojiet svaigā ūdens tvertni tukšu un izskalojiet nogulsnes. Iztīrīt svaigā ūdens filtru. Akumulatoriem, kam nepieciešama ap- kope, pārbaudīt šūnu skābes hermēris- kumu. Tikai R tīrīšanas galvai: Notīriet suku tu- neli. Tikai R tīrīšanas galvai: Notīriet ūdens sadales stieni pie tīrīšanas galvas. Ilgstošas dīkstāves gadījumā ierīci no- vietot uzglabāšanai ar pilnībā uzlādētu akumulatoru. Akumulatoru uzlādēt pilnī- bā vismaz reizi mēnesī. Reizi gadā Klientu servisam ļaut veikt noteikto pār- baudi. Drošības pārbaude /apkopes līgums Ar savu izplatītāju Jūs varat vienoties par regulāru drošības pārbaudi vai noslēgt ap- kopes līgumu. Lūdzu, konsultējieties. Apkopes darbi Apgriezt vai nomainīt iesūkšanas atloces Ja sūkšanas mēlītes ir nolietotas, tās ir jā- pagriež vai jānomaina. Sūkšanas mēlītes var pagriezt 3 reizes, līdz visas 4 malas ir nodilušas.

1. Noņemiet iesūkšanas siju.

2. Izskrūvēt zvaigžņveida rokturus.

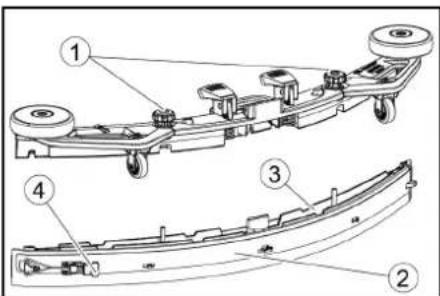

1 Spārnuzgrieznis 2 Spriegotājsiksna 3 Iesūkšanas sijas iekšējā daļa 4 Spriegošanas slēdzene

3. Izvelciet iesūkšanas sijas iekšējo daļu.

4. Atveriet spriegošanas slēdzeni.

5. Noņemiet spriegotājsiksnu.

6. Atbrīvojiet iesūkšanas atloces no iekšē-

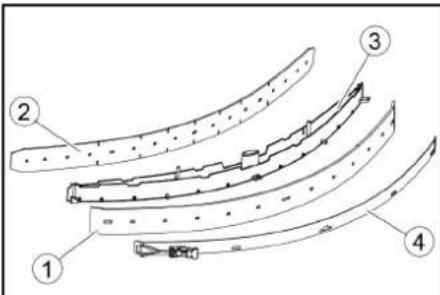

jās daļas. 1 Pulēšanas mēlīte 2 Atbalsta mēlīte 3 Iesūkšanas sijas iekšējā daļa 4 Spriegotājsiksna

7. Uzspiediet pagrieztās vai jaunās sūkša-

nas mēlītes uz iesūkšanas sijas iekšējās daļas izvirzījumiem.

8. Uzlieciet spriegotājsiksnu.

9. Iesūkšanas sijas iekšējo daļu iebīdiet

augšējā daļā. 10.Ieskrūvēt un pievilkt zvaigžņveida roktu- rus. Rupjo netīrumu sieta tīrīšana

1. Atvērt netīrā ūdens tvertnes vāku.

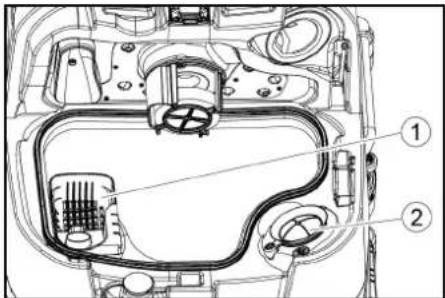

1 Rupjo netīrumu siets 2 Pūku siets

2. Rupjo netīrumu sietu izvilkt virzienā uz

4. Rupjo netīrumu sietu ievietot netīrā

ūdens tvertnē. Pludiņa un pūku sieta tīrīšana

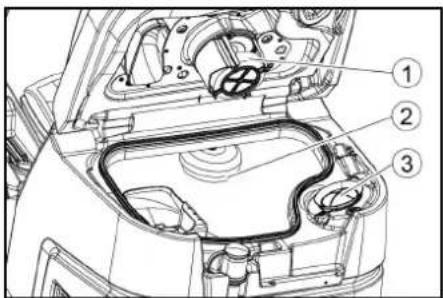

1. Atvērt netīrā ūdens tvertnes vāku.

1 Pludiņš 2 Pludiņslēdzis 3 Pūku siets

2. Izskalojiet pludiņu ar tīru ūdeni.

3. Izskalojiet pludiņslēdzi ar tīru ūdeni.

4. Noņemiet pūku sietu un iztīriet to.

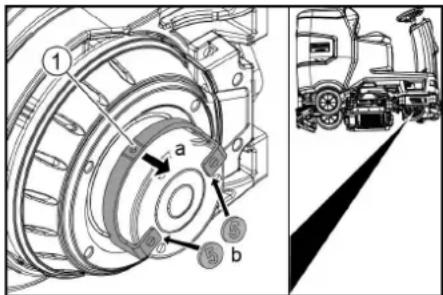

Disku sukas nomaiņa Norādījum Nomainiet disku sukas, ja saru garums ir sasniedzis 10 mm.

1. Paceliet tīrīšanas galvu.

2. Nospiediet sukas nomaiņas pedāli uz le-

3. Disku birsti izvelciet uz sāniem zem tīrī-

4. Jauno disku birsti turēt zem tīrīšanas

galvas, paspiest uz augšu un nofiksēt.Latviešu 371 Suku veltņa nomaiņa Norādījum Nomainiet suku veltņus, ja saru garums ir sasniedzis 10 mm.

1. Pacelt tīrīšanas galvu.

2. Izvelciet suku nomaiņas rokturi.

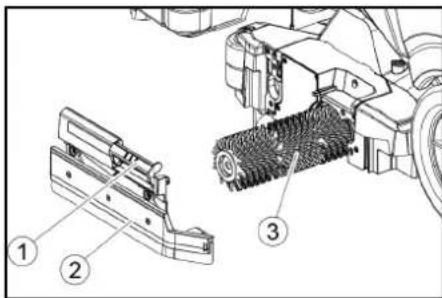

1 Sukas nomaiņas rokturis 2 Gultņa pārsegs ar pulēšanas mēlīti 3 Birstes veltnis

3. Noņemiet gultņa pārsegu kopā ar pulē-

jiet to uz vadītāja. 1 Savācējs 2 Uzņemšanas spieķis

6. Uzstādiet gultņa pārsegu ar pulētāja mēlīti.

Norādījum Pārliecinieties, ka rullīšu birste atrodas uz uzņemšanas spieķa, nevis zem tās.

7. Pavirziet sukas nomaiņas rokturi uz aug-

šu un nofiksējiet to.

8. Atkārtojiet procesu pretējā pusē.

Sānu suku sistēmas (izvēles iespēja) sukas nomaiņa

1. Sukas nomaiņas sviru nospiediet uz leju.

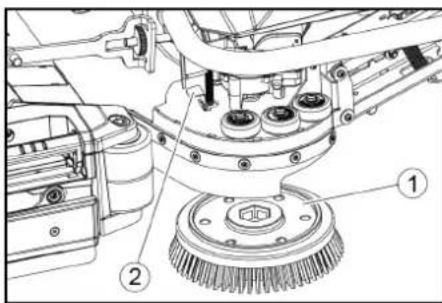

1 Sānu suku sistēmas suka 2 Sukas nomaiņas svira Suka izkrīt no turētāja.

2. Jauno suku turiet zem sānu suku sistē-

mas, spiediet uz augšu un nofiksējiet. Svaigā ūdens filtra tīrīšana

1. Izlejiet tīro ūdeni (skatīt nodaļu "Tīrā

2. Noskrūvēt svaigā ūdens tvertnes vāciņu.

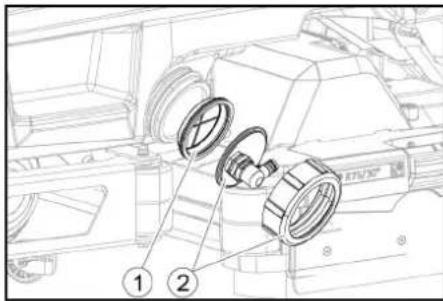

1 Svaigā ūdens filtrs 2 Svaigā ūdens tvertnes vāciņš

4. Ievietot svaigā ūdens filtru.

5. Uzlikt svaigā ūdens tvertnes vāciņu.

Norāde: Pārliecināties, ka šļūtenes pie- slēgums svaigā ūdens tvertnes vāciņā pēc pievilkšanas atrodas zemākajā pun- ktā. Ūdens sadales stieņa tīrīšana

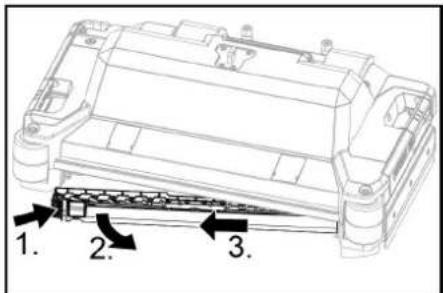

1. Nospiediet atbloķētāju bultiņas virzienā

5. Ievietojiet ūdens sadales stieni atpakaļ tīr

šanas galvā un nofiksējiet ar fiksatoru.

Akumulatora tīrīšana

1. Valkājiet aizsargbrilles, aizsargapģērbu

ma plastmasas daļas tīriet tikai ar ūdeni vai ūdenī samērcētu tīrīšanas drānu, ne- pievienojot nekādus līdzekļus.

5. Pēc tīrīšanas nožāvējiet virsmas.

6. Ievietojiet akumulatoru atpakaļ.

Apkopes skaitītāja atiestatīšana Ja displejā redzamie apkopes darbi ir veikti, pēc to izpildes jāveic atbilstošā apkopes skaitītāja atiestatīšana. Norādījum Apkopes skaitītāju atiestatīšana ir aprakstī- ta nodaļā “Pelēkā Intelligent Key”. Palīdzība traucējumu gadījumā BĪSTAMI Ierīce var nejauši ieslēgties Cilvēki, kas strādā pie ierīces, var tikt savai- noti. Pirms visu darbu veikšanas pie ierīces iz- ņemiet Intelligent Key atslēgu. Pirms jebkādu darbu veikšanas izņemiet iekšējās uzlādes ierīces tīkla spraudni no kontaktligzdas. Pirms jebkādu darbu veikšanas atvienojiet akumulatora spraudni.

1. Notecināt netīro ūdeni.

2. Izlejiet atlikušo tīro ūdeni.

Norādījum Ja traucējumu neizdodas novērst, izpildot šos norādījumus, sazinieties ar klientu ap- kalpošanas dienestu. Traucējumi ar indikāciju Ja uzrādītais traucējums nav atrodams šajā sarakstā, rīkojieties sekojoši:

1. Programmu slēdzi pagrieziet pozīcijā

3. Programmu slēdzi iestatiet uz iepriekšē-

4. Ja traucējums parādās atkārtoti, sazinieties

Traucējums Novēršana fresh water empty 1. Uzpildiet tīrā ūdens tvertni water valve blocked 1. Programmu slēdzi iestatiet uz “OFF””.

2. Pagaidiet 10 sekundes.

3. Programmu slēdzi iestatiet uz vēlamo programmu.

overload brush head 1. Samaziniet suku kontaktspiedienu. blocked main brush 1. Pārbaudiet, vai kāds svešķermenis nebloķē sukas, ja nepieciešams, to izņemiet.

2. Programmu slēdzi iestatiet uz “OFF””.

3. Pagaidiet 10 sekundes.

4. Programmu slēdzi iestatiet uz vēlamo programmu.

overload side brush 1. Samaziniet sānu suku sistēmas sukas kontaktspiedienu. blocked side brush 1. Pārbaudīt, vai svešķermenis nebloķē birsti, nepieciešamības gadījumā atbrīvoties no tā.

2. Programmu slēdzi iestatiet uz “OFF””.

3. Pagaidiet 10 sekundes.

4. Programmu slēdzi iestatiet uz vēlamo programmu.372 Latviešu

Traucējumi bez rādījuma diplejā waste water tank full 1. Iztukšojiet netīrā ūdens tvertni. overload drive motor 1. Slīpums ir pārāk liels. aTīrīšanas darbības laikā: Pārtrauciet tīrīšanu. b Transportēšanas braucienā: Atrodiet ceļu ar zemāku slīpumu. blocked drive motor 1. Pārbaudiet, vai riteņi nav nobloķēti, izņemiet svešķermeņus.

2. Programmu slēdzi iestatiet uz “OFF””.

3. Ja piedziņas motors ir pārkarsis, ļaujiet tam atdzist vismaz 15 minūtes, citādi pagaidiet 10 sekundes.

4. Programmu slēdzi iestatiet uz vēlamo programmu.

battery low 1. Programmu izvēles slēdzi iestatiet uz "TRANSPORT MODE".

2. Brauciet ar ierīci tieši pie lādētāja (vai, ja iekšēja uzlādes ierīce, pie kontaktligzdas). Izvairieties no

2. Brauciet ar ierīci pa īsāko ceļu pie lādētāja (vai, ja iekšēja uzlādes ierīce, pie kontaktligzdas). Izvai-

rieties no slīpumiem.

3. Uzlādēt akumulatoru.

seat switch open 1. Īsi atbrīvojiet vadītāja sēdekli, lai vadības ierīce varētu pārbaudīt sēdekļa kontaktslēdža darbību. switch on! 1. Drošības slēdzi iestatiet uz “1”. restart machine 1. Programmu slēdzi iestatiet uz “OFF””.

2. Pagaidiet 10 sekundes.

3. Programmu slēdzi iestatiet uz vēlamo programmu.

release throttle 1. Atlaidiet braukšanas pedāli. Traucējums Novēršana Traucējums Novēršana Ierīci nav iespējams iedarbi- nāt

1. Apsēdieties sēdeklī.

2. Pirms drošības slēdža ieslēgšanas noņemiet kāju no braukšanas pedāļa.

3. Drošības slēdzi iestatiet uz “1”.

4. Pārbaudīt akumulatorus, nepieciešamības gadījumā veikt uzlādi.

7. Programmu slēdzi iestatiet uz vēlamo programmu.

8. Ja iespējams, brauciet ar ierīci tikai pa līdzenu vietu.

9. Ja nepieciešams, pārbaudiet stāvbremzi.

Ja kļūda joprojām pastāv, zvaniet uz klientu apkalpošanas dienestu. Ierīce vairs nebrauc, displeja rādījums "battery empty”

5. Ja ierīce joprojām nebrauc, uzlā

dējiet akumulatoru uz vietas vai atbloķējiet bremzi (skatīt “Darbība/ Ierīces stumšana) un stumiet ierīci līdz uzlādes stacijai. Uzsākot braukšanu un apstā- joties, ierīce kustās nevien- mērīgi (raustās).

1. Atbrīvojiet nobloķēto bremzi (skatīt "Darbība/Ierīces stumšana").

Ūdens daudzums nav pietie- kams

1. Pārbaudiet tīrā ūdens līmeni, ja nepieciešams, piepildiet tvertni pilnībā, lai tiktu izspiests gaiss.

2. Izņemiet un iztīriet tīrā ūdens filtru.

3. Ievietojiet filtru un aizskrūvējiet vāku.

4. Tikai R tīrīšanas galvai: Noņemiet ūdens sadales stieni pie tīrīšanas galvas.

5. Tikai R tīrīšanas galvai: Iztīriet ūdens kanālu.

6. Pārbaudīt, vai šļūtenes nav nosprostotas, nepieciešamības gadījumā iztīrīt tās.

Pēc tvertnes manuālas iztuk- šošanas tīrā ūdens rādījums uzrāda nepareizu uzpildes lī- meni

1. Izmantot ierīci. Darbības laikā šļūtenes sistēma tiek atgaisota un uzpildes līmeņa rādījums tiek ko-

riģēts. Mirgo uzpildes līmeņa rādīju- ma josla, rādījums “fresh wa- ter empty”

1. Uzpildiet svaigā ūdens tvertni.

Sūkšanas jauda ir pārāk zema 1. Notīrī t blīves starp netīrā ūdens tvertni un vāku un pārbaudīt to hermētiskumu, nepieciešamības gadījumā veikt nomaiņu.

2. Pārbaudīt, vai pūku siets nav netīrs, nepieciešamības gadījumā iztīrīt.

3. Notīrīt iesūkšanas sijas iesūkšanas atloci, nepieciešamības gadījumā apgrieziet vai nomainīt.

4. Aizveriet netīrā ūdens noteces šļūtenes vāciņu.

5. Aizveriet netīrā ūdens tvertnes skalošanas sistēmas vāciņu.

6. Pārbaudīt, vai sūkšanas šļūtene nav nosprostota, nepieciešamības gadījum

7. Pārbaudīt sūkšanas šļūtenes hermētiskumu, nepieciešamības gadījumā nomainīt to.

8. Pārbaudīt iesūkšanas sijas iestatījumu.Latviešu 373

Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbil- dīgās sabiedrības izdotie garantijas nosa- cījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucē- jumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadī- jumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnva- rotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Papildaprīkojums Papildaprīkojums tīrīšanas galvai ar suku veltņiem A: Iepakojuma vienība, B: Ierīcei nepieciešamais skaits Papildaprīkojums tīrīšanas galvai ar disku sukām A: Iepakojuma vienība, B: Ierīcei nepieciešamais skaits Tīrīšanas rezultāts nav ap- mierinošs

1. Iestatiet tīrīšanas uzdevumam atbilstošo tīrīšanas programmu.

2. Izmantojiet tīrīšanas uzdevumam piemērotas sukas.

3. Izmantojiet tīrīšanas uzdevumam piemērotu tīrīšanas līdzekli.

4. Samazināt ātrumu.

5. Iestatiet kontaktspiedienu.

6. Noregulējiet pulēšanas mēlītes.

6. Programmu slēdzi iestatiet uz vēlamo programmu.

7. Pārbaudiet, vai ierīces spraudnis ir iesprausts tīrīšanas galvā

Ierīce nenobremzē 1. Atbrīvojiet nobloķēto bremzi (skatīt "Darbība /Ierīces stumšana"). Netīrā ūdens noteces šļūtene ir aizsērējusi

1. Atveriet dozēšanas ierīces vāku pie noteces šļūtenes.

2. Izvelciet sūkšanas šļūteni no iesūkšanas sijas un noslēdziet to ar roku.

3. Programmu slēdzi iestatiet uz “Sūkšana””.

Nosprostojums no noteces šļūtenes tiek iesūknēts netīrā ūdens tvertnē. Tīrīšanas līdzekļa dozēšana 'Dose' nedarbojas

1. Tikai versijai 'Dose': Sazinieties ar klientu apkalpošanas dienestu.

Traucējums Novēršana Apzīmējums R 65 Detaļas Nr. R 75 Detaļas Nr. Apraksts A B Sukas veltnis, sarkans (vidējs, standarta) 4.035-604.0 4.035-605.0 Arī ļoti netīru grīdu uzturēšanas tīrīšanai. 1 2 Sukas veltnis, balts (mīksts) 6.907-770.0 6.907-771.0 Jutīgu grīdu pulēšanai un uzturēšanas tīrīšanai. 1 2 Sukas veltnis, oranžs (augsts/ zems) 6.907-726.0 6.907-730.0 Strukturēto grīdu virsmu (aizsargflīžu utt.) beršanai. 1 2 Sukas veltnis, zaļš (ciets) 6.907-727.0 6.907-731.0 Ļoti netīru grīdu pamattīrīšanai un slāņa (piemēram, vaska, akrilātu) noņemšanai.

Sukas veltnis, melns (ļoti ciets) 6.907-728.0 6.907-732.0 1 2 Mikrošķiedras veltnis 4.114-054.0 4.114-007.0 Gludu grīdu uzturēšanas tīrīšanai. 1 2 Uzliku veltnis 4.762-626.0 4.762-627.0 Veltņu uzliku uztveršanai. 1 2 Veltņa uzlika, dzeltena (mīksta) 6.369-454.0 6.369-454.0 Grīdas pulēšanai 20 96; 106 Veltņa uzlika, sarkana (vidēja) 6.369-456.0 6.369-456.0 Nedaudz netīru gr īdu tīrīšanai. 20 96; 106 Veltņa uzlika, zaļa (cieta) 6.369-455.0 6.369-455.0 Vidēji līdz ļoti netīru grīdu tīrīšanai. 20 96; 106 Apzīmējums D 65 Detaļas Nr. D 75 Detaļas Nr. Apraksts A B Diska birste, dabīga (mīksta) 4.905-012.0 4.905-020.0 Grīdu pulēšanai. 1 2 Disku suka, balta 4.905-011.0 4.905-019.0 Jutīgu grīdu pulēšanai un uzturēšanas tīrīšanai. 1 2 Diska birste, sarkana (vidēja, stan- darta) 4.905-010.0 4.905-018.0 Mēreni netīru vai jutīgu grīdu tīrīšanai. 1 2 Diska birste, melna (cieta) 4.905-013.0 4.905-021.0 Ļoti netīru grīdu tīrīšanai. 1 2 Dimanta uzlika smalka, zaļa 6.371-235.0 6.371-236.0 Kaļķainu segumu un ar epoksīdsveķiem pārklātu grīdu atsvaidzināšanai.

• Dimanta uzlika, rupja, balta 6.371-250.0 6.371-252.0 5 2 Dimanta uzlika, vidēja, dzeltena 6.371-251.0 6.371-253.0 5 2 Spilventiņa nostiprināšanas plāk- sne 4.762-446.0 4.762-447.0 Uzliku uztveršanai. 1 2374 Latviešu Iesūkšanas sijas piederumi A: Iepakojuma vienība, B: Ierīcei nepieciešamais skaits Tehniskie dati Apzīmējums Detaļas Nr. Apraksts A B Iesūkšanas atloču komplekts, priekšējais PU (sar- kans), aizmugurējais Linatex 4.039-366.0 Standarts Pāris 1 pāris Iesūkšanas atloču komplekts, Linatex 4.039-356.0 Plīsumizturīgs Pāris 1 pāris Sūkšanas mēlīšu komplekts, PU 4.039-357.0 Eļļas izturīgs Pāris 1 pāris B 110 R 65 B 110 D 65 B 110 R 75 B 110 D 75 Vispārīgi Braukšanas / tīrīšanas ātrums km/h6666 Transportēšanas brauciena ātrums km/h6666 Braukšanas ātrums, atpakaļgaitā km/h4444 Teorētiskā jauda uz laukumu m2/h 3900 3900 4500 4500 Teorētiskā virsmas vienības veiktspēja ar sānu suku sistēmu m2/h - - 5100 5100 Praktiskā virsmas vienības veiktspēja m2/h 2730 2730 3150 3150 Svaigā ūdens tvertnes tilpums l 110 110 110 110 Netīrā ūdens tvertnes tilpums l 110 110 110 110 Rupjo netīrumu tvertnes tilpums l 1,6 - 1,8 - Tīrīšanas līdzekļa tvertnes tilpums (izvēles iespēja 'Dose') l5555 Tīrīšanas līdzekļa dozēšana % 0,25 p. 3
• 0,25 p. 3
• 0,25 p. 3
• 0,25 p. 3
• Ūdens dozēšana l/min 0,15 p. 5
• ,7 0,15 p. 5
• ,7 0,15 p. 5
• ,7 0,15 ,7 Virsmas slodze (ar vadītāju un pilnu svaigā ūdens tvertni) Kontaktspiediens uz virsmu N/mm p. 5

581 (570) 51 (50) 510 (500) 41 (40) Ierīces veiktspējas dati Nominālais spriegums V 24 24 24 24 Akumulatora kapacitāte Ah (5 h) 170 / 285 170 / 285 170 / 285 170 / 285 Vidējais jaudas patēriņš W 2350 2350 2350 2350 Nominālā jauda W 2500 2500 2500 2500 Vilces motora jauda W 600 600 600 600 Sūkšanas turbīnas jauda W 600 600 600 600 Birstu piedziņas jauda W 2 x 600 2 x 600 2 x 600 2 x 600 Drošinātāja veids IPX3 IPX3 IPX3 IPX3 Sūkšana Sūkšanas jauda, gaisa daudzums l/s ~25 ~25 ~25 ~25 Vakuuma vērtība (maks.) kPa (mbar) ~17 (~170) ~17 (~170) ~17 (~170) ~17 (~170)Latviešu 375 Paturētas tiesības uz tehniskajām izmai- ņām. ES atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatpra- sībām. Veicot ar mums nesaskaņotas iz- maiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Grīdas tīrītājs Tips: 1.161-xxx Attiecīgās ES direktīvas 2006/42/EK (+2009/127/EK) 2014/30/ES 2014/53/ES (TCU) Piemēroti saskaņotie standarti EN 60335-1 EN 60335-2-29 EN 60335-2-72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 61000-6-2: 2005 EN 61000-6-3: 2007 + A1:2011 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Piemērotie valsts standarti

• Parakstītāji rīkojas valdes v ārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reizers (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Vācija) Tālr.: [phone] Fakss: [phone] Vinendene (Winnenden), 01.09.2021. Zemspiediens (darbībā)kPa (mbar) ~5 (~50) ~5 (~50) ~5 (~50) ~5 (~50) Tīrīšanas birstes Birstu diametrs mm 100 355 100 385 Sukas garums mm 605 - 705 - Birstu apgriezienu skaits 1/min 1200 180 1200 180 Sānu suku sistēmas sukas diametrs mm - - 220 220 Sānu suku sistēmas sukas apgriezienu skaits 1/min - - 220 220 Iekšējā uzlādes ierīce Kabeļu garums m2222 Nominālais spriegums V 100 p. 240
• 100 p. 240
• 100 p. 240
• 100 p. 240
• Frekvence Hz 50-60 50-60 50-60 50-60 Jaudas patēriņš W 750 750 750 750 Uzlādes strāva A28282828 Efektivitāte %92929292 Vides nosacījumi Pieļaujamais temperatūras diapazons °C 5 p. 40
• Maks. ūdens temperatūra °C 50 50 50 50 Uzpildes sistēmas ūdens spiediens (opcija) MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) Netīrā ūdens tvertnes skalošanas sistēmas ūdens spiediens (opcija) MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) Relatīvais gaisa mitrums % 20 p. 90
• 20 p. 90
• 20 p. 90
• 20 Slīpums Maks. darba zonas kāpums %10101010 Slīpums nelielos attālumos (maks. 10 m) transportē- šana, iekraušana %22222222 Aprēķinātās vērtības saskaņā ar EN 60335-2-72 Roku-plaukstu vibrācijas vērtība m/s2 <2,5 <2,5 <2,5 <2,5 Sēdekļa vibrācijas vērtība m/s2 <2,5 < 2,5 <2,5 <2,5 Nedrošības faktors K dB(A) 0,2 0,2 0,2 0,2 Trokšņa spiediena līmenis L p. 90

Eco darbības režīmā dB(A) 59,2 59,2 59,2 59,2 Trokšņa spiediena līmenis L

normālā darbības re- žīmā dB(A) 63,6 63,6 63,6 63,6 Nedrošības faktors KpA dB(A) 1,6 1,6 1,6 1,6 Trokšņa jaudas līmenis LWA + nenoteiktība KWA Eco darbības režīmā dB(A) 74,1 74,1 74,1 74,1 Trokšņa jaudas līmenis LWA + nenoteiktība KWA normālā darbības režīmā dB(A) 78,7 78,7 78,7 78,7 Sānu suku sistēma Jauda W - - 140 140 Suku kontaktspēks, maks. N (kg) - - 88 (9) 88 (9) Suku kontaktspiediens, maks. N/m
