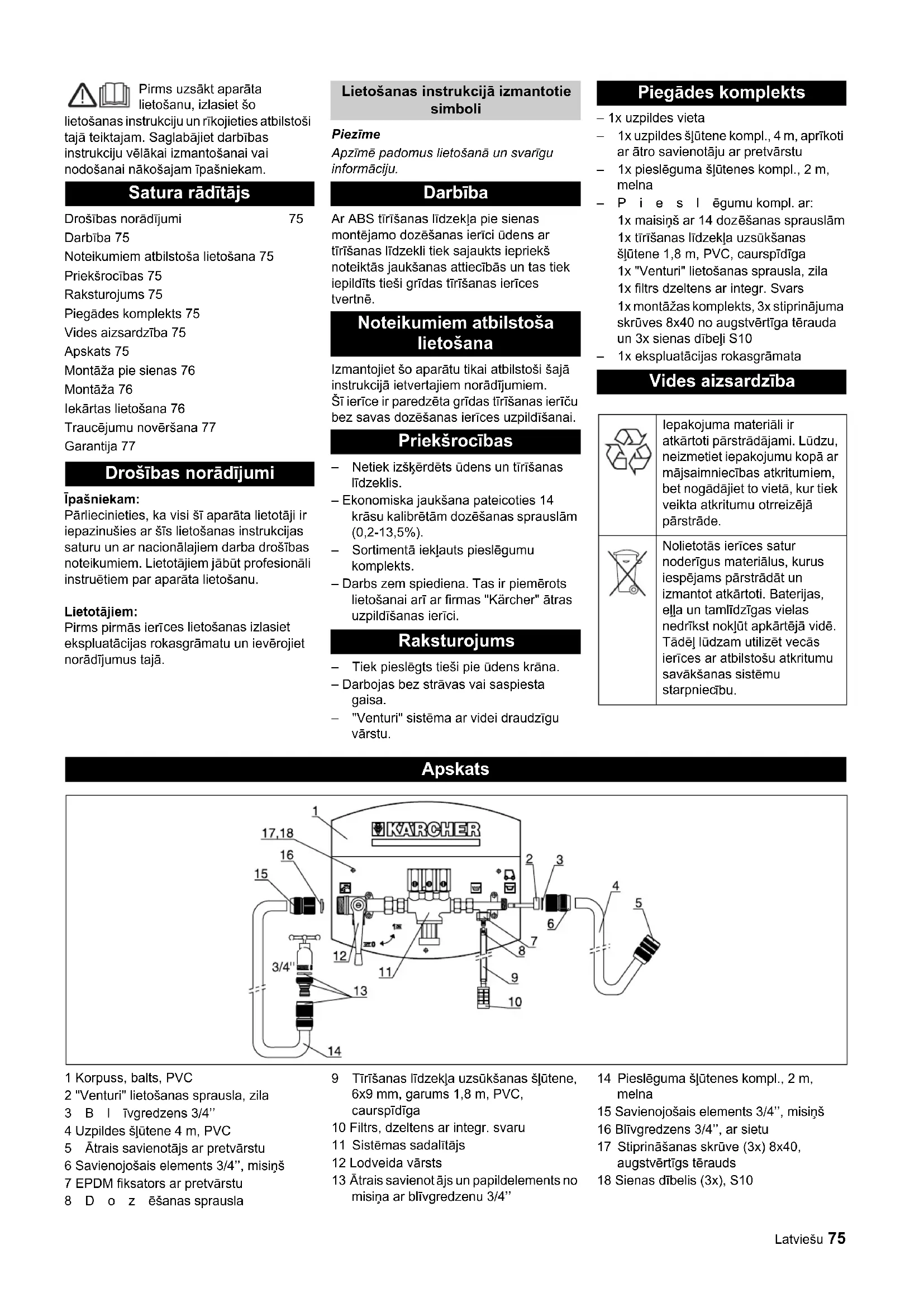

LIETOŠANAS INSTRUKCIJA DS 3 Kärcher

Noteikumiem atbilstoša lietošana 75

Priekšrocības 75

Raksturojums 75

Piegādes komplekts 75

Vides aizsardzība 75

Apskats 75

Montāža pie sienas 76

Montāža 76

Iekārtas lietošana 76

Traucējumu novēršana 77

Garantija 77

Drošības norādījumi

Īpašniekam:

Pārliecinieties, ka visi šī aparāta lietotāji ir iepazinušies ar šīs lietošanas instrukcijas saturu un ar nacionālajiem darba drošības noteikumiem. Lietotājiem jābūt profesionāli instruētiem par aparāta lietošanu.

Lietotājiem:

Pirms pirmās ierīces lietošanas izlasiet ekspluatācijas rokasgrāmatu un ievērojiet norādījumus tajā.

Lietošanas instrukcijā izmantotie simboli

Piezīme

Apzīmē padomus lietošanā un svarīgu informāciju.

Darbība

Ar ABS tīrīšanas līdzekļa pie sienas montējamo dozēšanas ierīci ūdens ar tīrīšanas līdzekli tiek sajaukti pēc noteiktas jaukšanas attiecības un tiek iepildīti tieši grīdas tīrīšanas ierīces tvertnē.

Noteikumiem atbilstoša lietošana

Izmantojiet šo aparātu tikai atbilstoši šajā instrukcijā ietvertajiem norādījumiem. Ierīce ir paredzēta grīdas tīrīšanas ierīču bez savas dozēšanas ierīces uzpildīšanai.

Priekšrocības

Netiek izšķērdēts ūdens un tīrīšanas līdzeklis. - Ekonomiska jaukšana, pateicoties 14 krāsu kalibrētām dozēšanas sprauslām (0,2 - 13,5%). Sortimentā iekļauts pieslēgumu komplekts. Darbs zem spiediena. Tas ir piemērots lietošanai arī ar firmas "Karcher" ātrās uzpildīšanas ierīci.

Raksturojums

Tiek pieslēgts tieši pie ūdens krāna. Darbojas bez strāvas vai saspiesta gaisa. - "Venturi" sistēma ar videi draudzīgu vārstu.

Piegādes komplekts

- 1x uzpildes vieta - 1x uzpildes šļūtene komplektā, 4 m, aprīkota ar ātro savienotāju ar pretvārstu - 1x pieslēguma šļūtenes komplekts, 2 m, melna - Pieslēgumu komplekts ar: 1x maisiņš ar 14 dozēšanas sprauslām, 1x tīrīšanas līdzekļa uzsūkšanas šļūtene 1,8 m, PVC, caurspīdīga, 1x "Venturi" lietošanas sprausla, zila, 1x filtrs dzeltens ar integr. svaru, 1x montāžas komplekts, 3x stiprinājuma skrūves 8x40 no augstvērtīga tērauda un 3x sienas dībeļi S10 - 1x ekspluatācijas rokasgrāmata

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, eļļa un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Apskats

1 Korpuss, balts, PVC 2 "Venturi" lietošanas sprausla, zila 3 Blīvgredzens 3/4" 4 Uzpildes šļūtene 4 m, PVC 5 Ātrais savienotājs ar pretvārstu 6 Savienojošais elements 3/4", misiņš 7 EPDM fiksators ar pretvārstu

8 Dozēšanas sprausla

9 Tīrīšanas līdzekļa uzsūkšanas šļūtene, 6x9 mm, garums 1,8 m, PVC, caurspīdīga 10 Filtrs, dzeltens ar integr. svaru 11 Sistēmas sadalītājs 12 Lodveida vārsts 13 Ātrais savienotājs un papildelements no misiņa ar blīvgredzenu 3/4"

14 Pieslēguma šļūtenes komplekts, 2 m, melna 15 Savienojošais elements 3/4", misiņš 16 Blīvgredzens 3/4", ar sietu 17 Stiprināšanas skrūve (3x) 8x40, augstvērtīgs tērauds 18 Sienas dībelis (3x), S10

Montāža pie sienas

1 Korpuss, balts, PVC 2 Ūdens krāns, 3/4", ar ūdens spiedienu no 2 līdz 6 bāriem → Izraugieties montāžas vietu ūdens krāna tuvumā (skatīt grafiku). Ūdens krāna spiedienam jābūt no 2 līdz 6 bāriem. → Turiet korpusu pie sienas tā, lai korpusa augšējā daļa ir novietota uz 1500 mm. Uz sienas atzīmējiet visas trīs urbumu vietas un atbilstoši dziļuma sienas dībeļiem ieurbiet ar Ø10 mm akmens urbi. → Iemontejiet sienā sienas dībeļus un piestipriniet korpusu ar trim augstvērtīga tērauda stiprinājuma skrūvēm Ø8x40 pie sienas.

Montāža

Ūdens padeves pieslēgums

→ Pieskrūvējiet ātro savienotāju pie lodveida vārsta un pieslēdziet pie melnās pieslēguma šļūtenes brīvā šļūtenes gala. Ievietojiet blīvgredzenu 3/4" ar sietu ātrajā savienotājā, pieskrūvējiet ātro savienotāju pie lodveida vārsta.

Piezīme

Pirms ātrā savienotāja pieskrūvēšanas uz lodveida vārsta pārbaudiet, vai ir ievietots blīvgredzens ar sietu.

Uz ūdens krāna uzskrūvējiet ātrā savienotāja papildelementu ar 3/4" blīvējumu. Uz ūdens krāna papildelementa uzlieciet pieslēguma šļūteni ar ātro savienotāju.

Piezīme

Neatveriet ūdens krānu!

Ūdens izplūdes pieslēgums

No "Venturi" izejas noskrūvējiet ātro savienotāju un pieslēdziet pie brīvā uzpildes šļūtenes gala. → Sprauslas turētājā ievietojiet zilo "Venturi" sprauslu. → Ievietojiet blīvgredzenu 3/4" ātrajā savienotājā un pieskrūvējiet ātro savienotāju pie "Venturi" izejas.

Tīrīšanas līdzekļa šļūtenes pieslēgšana

1 EPDM fiksators ar pretvārstu 2 Dozēšanas sprausla

→ Izurbiet tīrīšanas līdzekļa pudeles vākā Ø10 mm caurumu. → Caur caurumu vākā ievietojiet tīrīšanas līdzekļa uzsūkšanas šļūteni un uz šļūtenes gala vāka iekšpusē uzlieciet filtru. Uz tīrīšanas līdzekļa pudeles uzlieciet vāciņu un nolaidiet filtru pudeles dibenā.

Piezīme

Filtram tīrīšanas pudeles dibenā ir jāatrodas vertikāli.

→ EPDM fiksatorā ievietojiet attiecīgo dozēšanas sprauslu.

Piezīme

Atsevišķu dozēšanas sprauslu dozēšanas devas jāņem no "Dozēšanas tabulas".

Uz EPDM pieslēguma uzbidiet tīrīšanas līdzekļa uzsūkšanas šļūteni. Ja tīrīšanas līdzekļa uzsūkšanas šļūtene ir pārāk gara, tad, ja nepieciešams, to var saīsināt.

Piezīme

Saīsinot tīrīšanas līdzekļa uzsūkšanas šļūteni, pievērsiet uzmanību tam, lai pēc saīsināšanas tā vēl atrastos vertikālā pozīcijā tīrīšanas līdzekļa pudeles dibenā.

Lietošanas instrukcija

Pārbaudiet, vai pievienoti visi šļūteņu savienojumi. Pārbaudiet, vai ir pieslēgta tīrīšanas līdzekļa pudele un vai pudele ir pietiekami daudz tīrīšanas līdzekļa. Atrašanās savienotājam jāatrodas pozīcijā "OFF" (izslēgts). Pārbaudiet, vai tiek lietota vēlamajai jaukšanas attiecībai nepieciešamā dozēšanas sprausla.

Piezīme

Atsevišķu dozēšanas sprauslu dozēšanas devas jāņem no "Dozēšanas tabulas".

Ievietojiet iepildes šļūteni uzpildāmās grīdas tīrīšanas tvertnes iepildes atverē. Grīdas tīrīšanas ierīcēm ar uzpildes sistēmu uzpildes šļūtenes aizslēgu var pievienot pie uzpildes sistēmas. Atveriet ūdens krānu. Uzstādiet lodveida vārstu uz "ON".

Piezīme

Uzsākot pirmo ekspluatāciju vai mainot dozēšanas uzgali, tīrīšanas līdzekļa šļūtene ir pildīta ar ūdeni.

Optimālā jaukšanas attiecība tiek iegūta, kad grīdas tīrīšanas ierīces tvertne vispirms tiek piepildīta, un kad tīrīšanas līdzekļa šļūtene pilnībā tiek piepildīta ar tīrīšanas līdzekli.

Grīdas tīrīšanas līdzekļa tvertne tiek piepildīta ar vēlamo tīrīšanas līdzekļa piemaisījumu. Pēc uzpildīšanas aizveriet ūdens krānu. Uzstādiet lodveida vārstu pozīcijā "OFF" (izslēgts) un nedaudz nogaidiet, līdz uzpildes šļūtene ir iztukšojusies. Izņemiet uzpildes šļūteni no tvertnes vai atvienojiet no uzpildes sistēmas un uztiniet uz šļūtenes glabāšanas nodalījuma korpusa virspuses.

Nomainiet dozēšanas uzgaļus

Izmantojot dažādus tīrīšanas līdzekļus vai dažādu tīrāmo virsmu dēļ, jāizmanto dažādas ūdens un tīrīšanas līdzekļa jaukšanas attiecības.

Lai iegūtu dažādas jaukšanas attiecības, dozēšanas uzgaļus var jaukt šādi.

Uzstādiet lodveida vārstu uz "OFF" (izslēgts). Noņemiet tīrīšanas līdzekļa šļūteni no EPDM fiksatora. Izvelciet dozēšanas uzgali no EPDM fiksatora. EPDM fiksatorā ievietojiet attiecīgo dozēšanas sprauslu ar vēlamo jaukšanas attiecību. Atkal uzlieciet tīrīšanas līdzekļa šļūteni uz EPDM fiksatora.

Dozēšanas uzgaļu pārskats

Turpmāk attēlotajā tabulā ir raksturotas atsevišķu dozēšanas sprauslu krāsu kodi un to jaukšanas attiecības %

Dozēšanas tabula

Krasu kods Jaukšana
	attiecības*
Rozā 0,20 %
Violetts 0,50 %
Tirkīzzils 0,65 %
Dzeltens 1,20 %
Brūns 1,50 %
oranžs 1,90 %
Zajš 2,60 %
Gaiši brūns 3,20 %
Zils 4,80 %
Balts 5,80 %
Sarkans 7,90 %
Bëšs 10,50 %
Melns 12,50 %
Pelëks 13,50 %

*Norādītās vērtības tabulā ir vidējās vērtības, kuras ir radušās, ņemot vērā šādus priekšnosacījumus.

• Ūdens spiediens 3 bāri.

-Uzpildes šļūtene 4m

Traucējumu novēršana

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā, pirkumu apliecinošu dokumentu, griezieties pie

tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.
