LIETOŠANAS INSTRUKCIJA KM 130300 R Bp Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification 307ET- 1 Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo- dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. Ja jūs ierīcei konstatējat transportēšanas laikā radušos bojājumus, nekavējoši sazi- nieties ar Jūsu iegādātās preces izplatītāju. – Aparātam piestiprinātās brīdinājuma un norādījumu plāksnītes sniedz svarīgas norādes par tā drošu ekspluatāciju. – Kopā ar lietošanas instrukcijā ietverta- jiem norādījumiem ir jāņem vērā likum- devēja vispārīgie drošības tehnikas no- teikumi un nelaimes gadījumu novērša- nas noteikumi. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atra- dīsiet: www.kaercher.com/REACH Katrā valstī ir spēkā mūsu uzņēmuma atbil- dīgās sabiedrības izdotie garantijas nosa- cījumi. Garantijas termiņa ietvaros iespēja- mos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pir- kumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klien- tu apkalpošanas dienestā. BĪSTAMI Lai izvairītos no apdraudējumiem, remont- darbus un rezerves daļu iebūvi drīkst veikt tikai autorizēts klientu apkalpošanas die- nests. – Drīkst izmantot tikai ražotājfirmas atļau- tos piederumus un rezerves daļas. Ori- ģinālie piederumu un oriģinālās rezer- ves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem. – Turpmāko informāciju par rezerves da- ļām Jūs saņemsiet saitā www.kaerc- her.com, sadaļā Service. BĪSTAMI Brīdina par tieši draudošām briesmām, ku- ras rada smagus ķermeņa ievainojumus vai izraisa nāvi.

Brīdina par iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainoju- mus vai izraisīt nāvi. 몇 UZMANĪBU Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai ma- teriālos zaudējumus.

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus. Vispārējas piezīmes . . . . . . . . LV 1 Vides aizsardzība. . . . . . LV 1 Garantija . . . . . . . . . . . . LV 1 Piederumi un rezerves daļas LV 1 Lietošanas instrukcijā izmanto- tie simboli. . . . . . . . . . . . LV 1 Simboli uz aparāta . . . . . LV 1 Noteikumiem atbilstoša lietošana LV 2 Paredzamais nepareizais pielie- tojums . . . . . . . . . . . . . . LV 2 Piemēroti tīrīšanas segumi LV 2 Drošības norādījumi . . . . . . . . LV 2 Drošības norādījumi par lietoša- nu. . . . . . . . . . . . . . . . . . LV 2 Drošības norādījumi par brauk- šanu . . . . . . . . . . . . . . . . LV 2 Drošības norādījumi par akumu- latoru darbinātiem aparātiem LV 2 Aparāti ar augstās izbēršanas mehānismu . . . . . . . . . . LV 3 Aparāti ar vadītāja aizsargjumtuLV 3 Drošības norādījumi par aparāta transportēšanu. . . . . . . . LV 3 Drošības norādījumi par kopša- nu un apkopi . . . . . . . . . LV 3 Darbība . . . . . . . . . . . . . . . . . . LV 3 Izkraušanas norādījumi . . . . . . LV 3 Vadības un funkcijas elementi . LV 4 Slaucītājmašīnas attēls . LV 4 Vadības panelis . . . . . . . LV 4 Funkciju taustiņi . . . . . . . LV 4 Kontrollampiņas un displejs LV 5 Pirms ekspluatācijas uzsākšanas LV 5 Vadītāja kabīnes pacelšana LV 5 Stāvbremzes fiksēšana/atbrīvo- šana . . . . . . . . . . . . . . . . LV 5 Slaucītājmašīnas pārvietošana bez individuālās piedziņas LV 5 Tīrīšanas mašīnas kustināšana, izmantojot individuālo piedziņu LV 5 Ekspluatācijas uzsākšana . . . . LV 5 Vispārējas piezīmes. . . . LV 5 Pārbaudes un tehniskās apko- pes darbi . . . . . . . . . . . . LV 5 Pirms ekspluatācijas uzsākšanas LV 5 Akumulatoru drošības norādīju- mi . . . . . . . . . . . . . . . . . . LV 5 Bateriju uzlāde . . . . . . . . LV 6 Darbība . . . . . . . . . . . . . . . . . . LV 6 Vadītāja sēdekļa regulēšana LV 6 Programmas izvēle . . . . LV 6 Iedarbiniet aparātu. . . . . LV 6 Braukšana ar aparātu . . LV 6 Slaucīšanas režīms . . . . LV 6 Iztukšojiet netīrumu tvertni LV 7 Aparāta izslēgšana . . . . LV 7 Aparāta pārvietošana . . . . . . . LV 7 Glabāšana . . . . . . . . . . . . . . . . LV 7 Iekonservēšana . . . . . . . . . . . . LV 7 Kopšana un tehniskā apkope . LV 7 Vispārējas piezīmes. . . . LV 7 Tīrīšana . . . . . . . . . . . . . LV 7 Apkopes veikšanas intervāli LV 7 Apkopes darbi . . . . . . . . LV 8 Palīdzība darbības traucējumu ga- dījumā . . . . . . . . . . . . . . . . . . . LV

ES Atbilstības deklarācija . . . . LV

Vispārējas piezīmes Vides aizsardzība Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimnie- cības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde. Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Šī iemesla dēļ lūdzam utilizēt ve- cos aparātus ar atbilstošu atkritu- mu savākšanas sistēmu starpnie- cību. Akumulatori, eļļa, degviela un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Lū- dzu, utilizējiet šīs vielas, izmantojot pie- mērotas savākšanas sistēmas. Garantija Piederumi un rezerves daļas Lietošanas instrukcijā izmantotie simboli Simboli uz aparāta Apdegumu gūšanas risks, strādājot uz sakarsētām virsmām! Pirms darba ar aparātu ļaujiet izplūdes ie- kārtai pietiekami atdzist. Pie ierīces strādājiet ar piemērotiem cimdiem. Saspiešanas risks, iespie- žot starp kustīgām trans- portlīdzekļa daļām Rotējošu daļu radīts sa- vainošanās risks. Nelie- ciet tajās rokas. Uzliesmošanas risks. Ne- uzsūciet degošus vai kvē- lojošus priekšmetus. Ķēdes stiprinājuma punkts / celtņa stiprināju- ma punkts Domkrata stiprinājuma punkti Maksimālais pamatnes slīpums, braucot ar pacel- tu netīrumu tvertni. Brauciet tikai kāpumos, kuru slīpums nepārsniedz 14 %. 308 LV- 2 Slaucītājmašīna ir paredzēta komerciālai grīdas virsmu tīrīšanai šādās nozarēs: stāvvietas ražošanas uzņēmumi loģistikas uzņēmumi viesnīcas mazumtirdzniecība noliktavas ietves – Šī slaucītājmašīna ir domāta netīru iekštelpu un ārtelpu platību slaucīšanai. – Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgais stā- voklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci iz- mantot nav atļauts. – Izmantojiet šo slaucītājmašīnu tikai at- bilstoši šajā instrukcijā ietvertajiem no- rādījumiem. – Aparātu nedrīkst nekādā veidā pārvei- dot. – Aparāts paredzēts tikai lietošanas ins- trukcijā norādītajiem segumiem. – Aparātu ekspluatēt atļauts tikai uz tā- dām virsmām, kuras tīrīšanu ir atļāvis uzņēmējs vai tā pilnvarota persona. – Vispārēji attiecas: Viegli uzliesmojošas vielas turēt nostāk no aparāta (sprā- dziena/ugunsgrēka bīstamība). Nekad neuzsūciet/neieslauciet sprā- dzienbīstamus šķidrumus, degošas gā- zes, kā arī neatšķaidītas skābes un šķī- dinātājus! Pie tādiem attiecas benzīns, krāsas atšķaidītāji vai mazuts, kuri, sa- jaucoties ar iesūcamo gaisu, var veidot sprādzienbīstamus izgarojumus vai sa- jaukumus, bez tam arī acetons, neat- šķaidītas skābes un šķīdinātāji, tā kā tie iedarbojas uz apparātā pielietotajiem materiāliem. Nekad neuzslaukiet/neuzsūciet reaktī- vus metāla putekļus (piem., alumīnijs, magnijs, cinks), jo savienojumā ar stipri sārmainiem vai skābiem tīrīšanas lī- dzekļiem tie veido eksplozīvas gāzes. Neuzsūciet/nesaslauciet degošus vai kvēlojošus priekšmetus. Šis aparāts nav piemērots veselībai bīstamu vielu saslaucīšanai. Uzturēšanās bīstamā zonā ir aizliegta. Ierīces izmantošana sprādzienbīsta- mās telpās ir aizliegta. Nav pieļaujams ņemt līdz pavadošās personas. Priekšmetu stumšana/vilkšana vai transportēšana ar šo aparātu nav atļau- ta. – Asfalts – Rūpnieciskās ražošanas telpu grīda – Klona virsma – Betons – Bruģakmens Lai ievērotu gaisa spraugas un noplū- des ceļus ierīci nedrīkst izmantot aug- stumā, kas pārsniedz 2000 metrus virs nulles atzīmes. (Attiecas tikai uz Somiju) Ja ierīce ir ap- rīkota ar PVC cauruļvadu, ierīci nedrīkst izmantot pie zemām vides temperatū- rām (zem 0°C). Ja Jums rodas kādi jau- tājumi saistībā ar ierīci, lūdzu, sazinie- ties ar Kärcher. Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgais stā- voklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci iz- mantot nav atļauts. Strādājot ar ierīci paaugstināta riska zo- nās (piemēram, degvielas uzpildes sta- cijās), jāievēro atbilstošie drošības no- teikumi. Ierīces izmantošana sprā- dzienbīstamās telpās ir aizliegta. BĪSTAMI Savainojumu gūšanas risks! Nelietojiet aparātu bez aizsargjumta aizsardzībai pret krītošiem priekšme- tiem vietās, kur pastāv iespēja, ka vadī- tājam var trāpīt krītoši priekšmeti. Lietotājam jāizmanto aparāts tikai atbil- stoši noteikumiem. Viņam ir jāņem vērā apkārtējie apstākļi, un strādājot, jāuz- manās no trešām personām un it īpaši uz bērniem. Pamatā ir jāievēro veicamie pasākumi, noteikumi un norādījumi, kuri attiecas uz transportlīdzekļu ekspluatāciju. Pirms darba sākšanas apkalpojošajai personai ir jāpārliecinās, ka visas aiz- sardzības ierīces ir uzliktas un darbojas pareizi. Aparātu apkalpojošā persona ir atbildī- ga par nelaimes gadījumiem, kas var at- gadīties ar citām personām vai īpašu- mu. Jāraugās, lai apkalpojošās personas apģērbs būtu cieši pieguļošs. Jāvalkā stabili apavi un jāizvairās valkāt brīvs apģērbs. Pirms kustības uzsākšanas jāpārbauda tuvākā apkārtne (piem., vai tuvumā nav bērnu). Jāgādā par pietiekamu redza- mību! Kamēr darbojas motors, aparātu ne- drīkst atstāt bez uzraudzības. Apkalpo- jošā persona aparātu drīkst atstāt tikai tad, kad ir izslēgts motors, aparāts ir no- drošināts pret nejaušām kustībām un ir izņemta atslēga. Lai novērstu aparāta neatļautu lietoša- nu, ir jāizņem atslēga. Aparātu drīkst lietot tikai personas, ku- ras ir iepazīstinātas ar tā apkalpošanu vai ir pierādījušas savas spējas to ap- kalpot, un viņas ir pilnvarotas lietot šo aparātu. Šis aparāts nav paredzēts, lai to lietotu personas (tai skaitā bērni) ar ierobežo- tām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav piere- dzes un/vai zināšanu, ja vien viņas uz- rauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto apa- rāts. Bērni ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar aparātu. UZMANĪBU Bojājumu risks! Neuzslaukiet lentes, auklas vai stieples, jo tās var aptīties ap slaucī- tājveltni. BĪSTAMI Savainošanās risks! Pirms uzbraukšanas pārbaudiet pamatnes nestspēju. BĪSTAMI Negadījumu risks, savainošanās risks! Aparāta apgāšanās risks pārāk slīpu virs- mu gadījumā. – Brauciet tikai kāpumos, kuru slīpums nepārsniedz 14 %. Apgāšanās draudi, kurus rada strauja braukšana līkumos (jo īpaši, veicot kreiso pagriezienu). – Pagriezienos brauciet lēni. Nestabilas pamatnes gadījumā pastāv apa- rāta apgāšanās risks. – Aparātu kustiniet tikai uz nostiprinātas pamatnes. Aparāta apgāšanās risks pārāk liela sāna slīpuma gadījumā. – Perpendikulāri kustības virzienam brau- ciet tikai kāpumos, kuru slīpums nepār- sniedz 10%. Norāde: Garantijas saistības paliek spēkā tikai tad, ja jūs izmantojat Kärcher ieteiktos akumulatorus. Uzmanību! Rotējošas su- kas (ievērojiet griešanās virzienu). Brīdinājums par bīstamu elektrisko spriegumu! Ievērot norādes! Stūri griezt lēnām! Lūdzu, izlasiet lietošanas instrukciju un rīkojieties saskaņā ar to! Bojājumu briesmas! Putekļu filtru nedrīkst mazgāt. Noteikumiem atbilstoša lietošana Paredzamais nepareizais pielietojums Piemēroti tīrīšanas segumi Drošības norādījumi Drošības norādījumi par lietošanu Drošības norādījumi par braukšanu Drošības norādījumi par akumulatoru darbinātiem aparātiem 309LV- 3 – Obligāti jāievēro akumulatora un lādē- tāja ražotāja sniegtie ekspluatācijas no- rādījumi. Apejoties ar akumulatoriem, ņemiet vērā likumdevēja ieteikumus. – Nekad neļaut akumulatoriem stāvēt iz- lādētā stāvoklī, pēc iespējas ātrāk atkal uzlādēt. – Noplūdes strāvas novēršanai vienmēr uzturēt akumulatorus tīrā un sausā stā- voklī. Aizsargāt no netīrumiem, tādiem kā, piemēram metāla zāģskaidas. – Nelikt uz akumulatora instrumentus vai līdzīgus priekšmetus. Īssavienojuma un sprādziena bīstamība. – Nekādā gadījumā akumulatoru vai aku- mulatoru uzlādes istabas tuvumā ne- veikt darbības ar atklātām liesmām, ne- veidot dzirksteļošanu vai smēķēt. Sprādzienbīstamība. – Neaizskariet karstās aparāta daļas, pie- mēram, piedziņas motoru (apdedzinā- šanās risks). – Apejieties izmanīgi ar baterijas skābi. Ievērojiet attiecīgos drošības norādīju- mus! – Nolietoti akumulatori jāutilizē saskaņā ar ES Direktīvu 91/157 EEK, videi ne- kaitīgā veidā. BĪSTAMI Savainojumu gūšanas risks! Strādājot ar augstās izbēršanas mehā- nismu, pilnībā paceliet un nofiksējiet netīrumu tvertni. Nostiprināšanu veiciet tikai ārpus bīsta- mās zonas.

Vadītāja aizsargjumts (opcija) nodrošina aizsardzību pret lielākām krītošām daļām. Taču tas nenodrošina aizsardzību apgāša- nās gadījumā! Katru dienu pārbaudiet aizsargjumtu. Ja aizsargjumts ir bojāts, arī atsevišķi tā elementi, jānomaina visu aizsargjumtu. Jebkādas aizsargjumta modifikācijas kā arī Kärcher neapstiprinātu elementu, daļu un mezglu uzstādīšana nav atļauta un atsevišķos gadījumos ierobežo aiz- sargjumta funkciju. Transportējot ar piekabi vai ar trans- portlīdzekli, ņemiet vērā aparāta paš- masu (transportēšanas svaru). Lai transportētu ierīci, atvienojiet aku- mulatora spraudni un droši nofiksējiet ierīci. Pirms aparāta tīrīšanas un tehniskās apkopes, detaļu nomaiņas vai pārvei- došanas uz citu funkciju, tas ir jāizslēdz un jāizņem atslēga. Ierīču ar vilces akumulatoru gadījumā visu apkopes un uzstādīšanas darbu veikšanas laikā akumulatoru ar akumu- latora atdalīšanas vietas (akumulatora spraudnis) starpniecību atvienot no ierī- ces elektrosistēmas. Strādājot pie elektroiekārtas, ir jāatvie- no akumulators. Šim nolūkam sākumā atvienot mīnus polu, tad plus polu. Atkārtota pieslēgšana notiek apgrieztā secībā. No sākuma pieslēgt plus polu, tad mīnus polu. Aparātu nedrīkst tīrīt, izmantojot ūdeni vai augstspiediena ūdens strūklu (īsslē- guma vai citu bojājumu briesmas). Ierīces labošanu drīkst izpildīt tikai auto- rizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinu- šies ar visiem svarīgajiem drošības no- teikumiem. Ievērojiet drošības pārbaudi atbilstoši vietējiem spēkā esošiem noteikumiem par mobiliem, profesionāli lietojamiem aparātiem. Darbus pie ierīces vienmēr veiciet, tikai valkājot piemērotus cimdus. Slaucītājmašīna darbojas pēc netīrumu lāpstiņas principa. – Rotējošais slaucītājveltnis saslauka ne- tīrumus tieši netīrumu tvertnē. – Sānu slota tīra slaukāmās virsmas stū- rus un malas un saslauka netīrumus slaucītājveltņa darbības joslā. – Sīkos putekļus iesūc ar sūcējventilatoru caur putekļu filtru. Bīstami Savainošanās risks, bojājumu risks! Iekraujot vai izkraujot aparātu, ņemiet vērā tā svaru! Neizmantojiet autoiekrāvējus. Iekraujot vai izkraujot aparātu, izmanto- jiet piemērotu rampu vai celtni! Izmantojot rampu, ņemiet vērā: augstums no zemes 70 mm. Ja aparātu piegādā uz paletes, ar kom- plektā iekļautajiem dēļiem ir jāizveido nobraukšanas rampa. Attiecīgo instrukciju atradīsiet 2. lpp. (vāka iekšpusē). Svarīga norāde: katrs dēlis ir jāpie- skrūvē ar 2 skrūvēm. Aparāti ar augstās izbēršanas mehānismu Aparāti ar vadītāja aizsargjumtu Drošības norādījumi par aparāta transportēšanu Drošības norādījumi par kopšanu un apkopi Darbība Izkraušanas norādījumi Svars (bez akumulatoriem) 840 kg* Svars (ar akumulatoriem) 1300 kg*

• Ja ir piebūvēti papildpiederumi, svars ir attiecīgi lielāks. 310 LV- 4 1 Vadītāja kabīne (opcija) 2 Nostiprināšanas punkts (4x) 3 Piekļuve slaucītājveltnim 4 Priekšējais ritenis 5 Sānu slota 6 Apgaismes sistēma (opcija) 7 Netīrumu tvertne 8 Aparāta pārsega fiksators 9 Loga tīrītāji (opcija) 10 Vadītāja kabīnes drošinātājsvira 11 Motora pārsegs 12 Aizmugurējais ritenis 13 Vadītāja kabīnes bloķētājs 14 Bākuguns 15 Slaucītājveltņa regulēšanas mehā- nisms (nav attēlots) 16 Bateriju nomaiņa (tikai ar KM 130/300 R Bp Pack iekļauts piegādes komplektācijā) 17 Baterijas kontaktspraudnis 1 Programmu slēdzis 2 Funkciju taustiņi 3 Daudzfunkcionālais displejs 4 Darba vietas drošinātāju kārba 5 Stūre 6 Aizdedzes slēdzene Pozīcija 0: izslēgt motoru Pozīcija 1: ieslēgt aizdedzi Pozīcija 2: iedarbināt motoru 7 Stāvbremze 8 Sēdeklis (ar sēdekļa kontaktslēdzi) 9 Bremžu pedālis 10 Braukšanas pedālis 1 Darba apgaismojuma ieslēgšana/iz- slēgšana (opcija) 2 Bākuguns ieslēgšana/izslēgšana 3 Signāltaure 4 Filtra tīrīšana 5 Braukšanas virziena izvēles slēdzis 6 Ventilators 7 Tvertnes vāka atvēršana/aizvēršana 8 Netīrumu tvertnes pacelšana/nolaišana Vadības un funkcijas elementi Slaucītājmašīnas attēls Vadības panelis Funkciju taustiņi 311LV- 5 1 Akumulatora kapacitāte 2 Akumulatora kontrollampiņa 3 Darbības stāvokļa kontrollampiņa 4 Stāvgaismu kontrollampiņa 5 Kontrollampiņa (nav pieslēgta) 6 Tuvo gaismu kontrollampiņa 7 Kontrollampiņa (nav pieslēgta) 8 Kontrollampiņa braukšanai uz priekšu 9 Kontrollampiņa braukšanai atpakaļgai-

10 Darba stundu skaitītājs Lai varētu veikt dažādus apkopes darbus, pirms tam var būt nepieciešams vadītāja kabīni (opcija) pacelt uz augšu. Norāde: Vadītāja kabīni drīkst pacelt, tikai atrodoties uz līdzenas pamatnes (± 5 °). Atveriet vadītāja kabīnes bloķētāju. Paceliet vadītāja kabīni uz augšu, līdz nofiksējas drošinātājsvira. Pirms vadītāja kabīnes nolaišanas, dro- šinātājsvira jāatbloķē. Atbrīvojiet stāvbremzi, vienlaikus no- spiežot bremžu pedāli. Fiksējiet stāvbremzi, vienlaikus nospie- žot bremžu pedāli. Atveriet motora pārsegu. Hidrauliskā sūkņa brīvgaitas sviru pār- slēdziet par 90 ° sāņus uz leju. UZMANĪBU Nestumiet slaucītājmašīnu bez individuālās piedziņas pārāk lielus attālumus un ne āt- rāk kā 10 km/h. Pēc pārbīdīšanas brīvgaitas sviru atkal pārslēdziet uz augšu. Pēc pārbīdīšanas brīvgaitas sviru atkal pārslēdziet uz augšu. Novietojiet slaucītājmašīnu uz līdzenas virsmas. Izņemiet aizdedzes atslēgu. Nofiksēt stāvbremzi. Pārbaudiet akumulatoru uzlādes līme- ni, ja nepieciešams, uzlādējiet akumu- latorus (skatīt nodaļu "Akumulatoru uz- lāde"). Pārbaudīt sānu slotu un slaucītājveltņu nodilumu un uztītu lenšu esamību. Pārbaudiet, vai ap riteņiem nav aptinu- šās lentes. Pārbaudīt vadības elementu funkcionē- šanu. Pārbaudiet, vai aparāts nav bojātas. Iztīriet putekļu filtru, nospiežot filtra tīrī- šanas taustiņu. Norāde: Aprakstu skatīt sadaļā Kopšana un tehniskā apkope. Apejoties ar akumulatoriem, obligāti jāievē- ro sekojoši drošības norādījumi: Bīstami Eksplozijas risks! Nelieciet uz baterijas, tas nozīmē arī uz poliem un starpelementu sa- vienotājiem instrumentus vai līdzīgus priekšmetus. Bīstami Savainošanās risks! Nekad neļaujiet brū- cēm nonākt saskarē ar svinu. Pēc darba ar baterijām vienmēr notīriet rokas. Bīstami Ugunsgrēka izcelšanās un sprādzienbīsta- mība! – Smēķēšana un atklāta uguns ir aizlieg- ta. Kontrollampiņas un displejs Pirms ekspluatācijas uzsākšanas Vadītāja kabīnes pacelšana Stāvbremzes fiksēšana/atbrīvošana Slaucītājmašīnas pārvietošana bez individuālās piedziņas Tīrīšanas mašīnas kustināšana, izmantojot individuālo piedziņu Ekspluatācijas uzsākšana Vispārējas piezīmes Pārbaudes un tehniskās apkopes darbi Katru dienu pirms darba sākuma Pirms ekspluatācijas uzsākšanas Akumulatoru drošības norādījumi Ievērot norādījumus uz akumu- latora, lietošanas pamācībā un automašīnas ekspluatācijas instrukcijā! Valkāt aizsargbrilles! Nepielaist bērnus pie skābes un akumulatoriem! Sprādzienbīstamība! Uguns, dzirksteles, atklātā gaisma un smēķēšana ir aiz- liegti! Ķīmisko apdegumu bīstamība! Pirmā palīdzība! Brīdinājuma piezīme! Utilizācija! Nemest bateriju atkritumu kas- tē! Brīdinājums par bīstamu elek- trisko spriegumu! 312 LV- 6 – Telpas, kurās uzlādē baterijas, labi jā- vēdina, jo lādējot rodas sprādzienbīsta- ma gāze. Bīstami Ķīmisko apdegumu bīstamība! – Ja skābes šļakatas nokļuvušas acīs vai uz ādas, izskalojiet vai noskalojiet ar lie- lu daudzumu ūdens. – Pēc tam nekavējoties griezieties pie ārsta. – Netīro apģērbu izmazgājiet ar ūdeni. UZMANĪBU Pirms ierīces lietošanas uzsākšanas uzlā- dējiet baterijas. BĪSTAMI Savainošanās risks! Ievērojiet drošības no- rādījumus, rīkojoties ar akumulatoriem. Ie- vērojiet lādētāja lietošanas instrukciju. Noteikti ievērojiet pievienoto akumulatora lietošanas instrukciju un rīkojieties saskaņā ar to. Akumulatorus lādējiet tikai ar piemērotu lā- dētāju. Telpas, kurās uzlādē baterijas, labi jāvēdi- na, jo lādējot rodas sprādzienbīstama gā- ze. Bīstami Ķīmisko apdegumu bīstamība. Ja akumula- tors ir izlādējies, uzpildot ūdeni, var izplūst skābe! Rīkojoties ar akumulatora skābi, iz- mantojiet aizsargbrilles un ievērojiet notei- kumus, lai negūtu savainojumus un nesa- bojātu apģērbu. Iespējami radušās skābes šļakatas uz ādas vai apģērba nekavējoties noskalojiet ar lielu daudzumu ūdens. UZMANĪBU Bojājuma risks. Akumulatoru piepildīšanai izmantojiet tikai destilētu vai atsāļotu ūdeni (VDE 0510). Nelietojiet citus piemaisīju- mus (tā dēvētos uzlabošanas līdzekļus), jo pretējā gadījumā zūd garantija. Nav ieteicams izmantot citus akumulatorus un lādētājus, un to drīkst darīt tikai pēc kon- sultēšanās ar KÄRCHER klientu servisu. Atvienojiet akumulatora kontaktu no mašīnas un savienojiet to ar lādētāja kontaktu. Iespraudiet lādētāja kontaktu piemērotā 16 A kontaktligzdā, lādētājs uzlādi veic patstāvīgi. Uzlādes laikā turiet abus motora pārse- gus atvērtus. Norāde: Kad akumulatori ir uzlādēti, lā- dētāju vispirms atvienojiet no strāvas un tad no akumulatoriem. UZMANĪBU Obligāti ievērot un rīkoties atbilstoši aku- mulatora ražotāja norādēm. – Akumulatora kapacitātes indikators za- ļajā iedaļā: akumulators ir uzlādējies. – Akumulatora kapacitātes indikators dzeltenajā iedaļā: akumulators ir daļēji izlādējies. – Akumulatora kapacitātes indikators sar- kanajā iedaļā: Akumulators ir gandrīz izlādējies. Slau- cīšana drīz automātiski tiek pārtraukta. – Deg sarkana kontrollampiņa Akumulators ir izlādējies. Slaucīšana tiek automātiski pabeigta (slaucīšanas agregātu darbības atsākšana iespēja- ma tikai pēc akumulatora uzlādes). Nogādājiet aparātu tieši uz uzlādes sta- ciju, turklāt izvairieties no braukšanas kāpumos. Uzlādējiet akumulatoru. Sēdekļa regulēšanas sviru pavelciet uz ārpusi. Pastumiet sēdekli, atlaidiet rokturi un nofiksējiet. Pabīdot sēdekli uz priekšu un atpakaļ, pārbaudiet, vai tas ir nofiksējies. 1 Transportēšana 2 Slaucīšana ar slaucītājveltni 3 Slaucīšana ar slaucītājveltni un sānu slotām Norāde: Aparāts ir aprīkots ar sēdekļa kon- taktslēdzi. Atstājot vadītāja sēdekli, aparāts tiks izslēgts. Ieņemiet vietu vadītāja sēdeklī. Novietojiet braukšanas virziena izvēles slēdzi vidējā pozīcijā. Nofiksēt stāvbremzi. Ielieciet aizdedzes atslēgu aizdedzē. Aizdedzes atslēgu pagrieziet pozīcijā "I". Aparāts ir darba gatavībā. Aizdedzes atslēgu pagrieziet pozīcijā "II". Aparāts ir braukšanas gatavībā. Norāde: Akumulatora kapacitātes indi- kators reālo uzlādes līmeni parāda pēc apm. 10 sekundēm. Pārslēdziet programmu izvēles slēdzi uz "Transportēšana" . Nospiediet un turiet nospiestu bremžu pedāli. Atlaidiet stāvbremzi. Pārslēdziet braukšanas virziena slēdzi uz "Uz priekšu". Lēnām nospiediet braukšanas pedāli. Bīstami Savainošanās risks! Braucot atpakaļgaitā nedrīkst būt apdraudētas trešās personas, nepieciešamības gadījumā dodiet tām no- rādes. UZMANĪBU Bojājuma risks! Braukšanas virziena izvē- les slēdzi izmantojiet tikai tad, kad aparāts stāv uz vietas. Pārslēdziet braukšanas virziena slēdzi uz "Atpakaļgaita". Lēnām nospiediet braukšanas pedāli. – Ar braukšanas pedāli vienmērīgi var no- regulēt braukšanas ātrumu. – Izvairieties no grūdienveidīgas pedāļu spiešanas, tas var izraisīt hidrauliskās iekārtas bojājumus. Atlaidiet braukšanas pedāli, aparāts no- bremzē patstāvīgi un apstājas. Norāde: bremžu darbības efektivitāti var pastiprināt, nospiežot bremžu pedāli. Līdz 70 mm augstu, nekustīgu šķēršļu pār- varēšana: Iēni un uzmanīgi pārbrauciet tiem pāri virzienā uz priekšu. Vairāk kā 70 mm augstu, nekustīgu šķēršļu pārvarēšana: Šķēršļus drīkst pārvarēt tikai ar piemē- rotas rampas palīdzību. UZMANĪBU Neslaucīt iekšā iepakojuma lentes, drāti vai līdzīgo, tas var novēst pie slaucītājmehāni- kas bojājumiem. Norāde: Lai sasniegtu optimālo tīrīšanas rezultātu, pārvietošanās ātrums būtu jāpie- lāgo apstākļiem. Norāde: Ekspluatācijas laikā putekļu filtrs ir jāiztīra regulāros laika intervālos. Ieslēdziet ventilatoru. Bateriju uzlāde Ieteicamās baterijas, uzlādēšanas ierīces Pasūtījuma nu- murs Akumulatoru bloks 36 V, 360 Ah, (nodalījumā, nav nepieciešama īpa- ša apkope)* 6.654-282.0 Lādētājs 36 V, 50 A 6.654-283.0

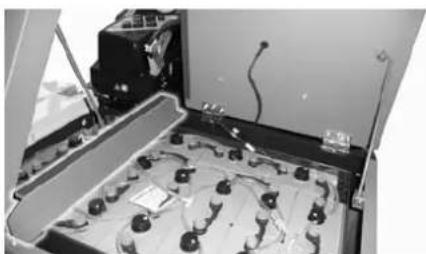

• Aparātam nepieciešams 1 akumulatoru bloks Pārbaudiet un noregulējiet akumulatora šķidruma stāvokli Akumulatora uzlādes līmeņa pārbaude Darbība Vadītāja sēdekļa regulēšana Programmas izvēle Iedarbiniet aparātu Braukšana ar aparātu Braukšana uz priekšu Braukšana atpakaļgaitā Braukšanas veids Bremzēšana Šķēršļu pārvarēšana Slaucīšanas režīms Sausas virsmas slaucīšana 313LV- 7 Veicot virsmu tīrīšanu, programmu iz- vēles slēdzi pārslēdziet uz "Slaucīšana ar slaucītājveltni". Tīrot malas, programmu izvēles slēdzi pārslēdziet uz "Slaucīšana ar slaucī- tājveltni un sānu slotām". Izslēdziet ventilatoru. Veicot virsmu tīrīšanu, programmu iz- vēles slēdzi pārslēdziet uz "Slaucīšana ar slaucītājveltni". Tīrot malas, programmu izvēles slēdzi pārslēdziet uz "Slaucīšana ar slaucī- tājveltni un sānu slotām". Bīstami Savainošanās risks! Iztukšošanas laikā ne- tīrumu tvertnes kustību rādiusā nedrīkst at- rasties personas un dzīvnieki. Bīstami Saspiešanas risks! Nelieciet rokas iztukšo- šanas mehānisma stieņu sistēmā. Neuztu- rieties zem paceltas tvertnes. Bīstami Apgāšanās risks! Iztukšošanas laikā apa- rātu novietojiet uz līdzenas virsmas. Pārslēdziet programmu izvēles slēdzi uz "Transportēšana" . Paceliet netīrumu tvertni. Piebrauciet pie netīrumu savākšanas konteinera. Nofiksēt stāvbremzi. Tvertnes vāka atvēršana: nospiediet slēdzi pa kreisi un iztukšojiet netīrumu tvertni. Tvertnes vāka aizvēršana: nospiediet slēdzi pa labi (uz apm. 2 sekundēm), līdz tiek sasniegta gala pozīcija. Atlaidiet stāvbremzi. Lēnām pabrauciet nost no netīrumu sa- vākšanas konteinera. Nolaidiet netīrumu tvertni līdz galam le- jā. Nospiediet un turiet nospiestu bremžu pedāli. Nofiksēt stāvbremzi. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. BĪSTAMI Savainošanās un bojājumu risks! Trans- portējot ņemiet vērā aparāta svaru. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksēt stāvbremzi. Nostipriniet aparātu nostiprināšanas punktos (4x) ar savilcējlentēm, trosēm vai ķēdēm. Nobloķēt aparāta riteņus ar ķīļiem. Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos. BĪSTAMI Savainošanās un bojājumu risks! Uzglabā- jot ņemiet vērā aparāta svaru. Ja slaucītājmašīna netiek izmantota ilgāku laika posmu, lūdzu ievērojiet sekojošus punktus: Novietojiet slaucītājmašīnu uz līdzenas virsmas. Pārslēdziet programmu izvēles slēdzi uz "Transportēšana" . Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nobloķēt slaucītājmašīnu pret nejaušo ripošanu. Notīrīt mašīnas ārpusi un iekšpusi. Novietojiet aparātu aizsargātā un sausā vietā. Atvienojiet akumulatora kontaktu no mašīnas. Uzlādēt akumulatoru un aptuveni ik pēc 2 mēnešiem veikt papildus uzlādēšanu. UZMANĪBU Bojājumu briesmas! Putekļu filtru nedrīkst mazgāt. Pirms aparāta tīrīšanas un tehniskās apkopes, detaļu nomaiņas vai pārvei- došanas uz citu funkciju aparāts ir jāiz- slēdz, jāizņem aizdedzes atslēga un jā- atvieno akumulatora kontakts, resp. jā- atvieno akumulators. – Ierīces labošanu drīkst izpildīt tikai au- torizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepa- zinušies ar visiem svarīgajiem drošības noteikumiem. – Pārvietojamiem profesionāli lietoja- miem aparātiem ir jāveic drošības pār- baude saskaņā ar Vācijas Elektrotehni- ķu Apvienības priekšrakstiem (VDE 0701). Novietojiet slaucītājmašīnu uz līdzenas virsmas. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksēt stāvbremzi. UZMANĪBU Bojājumu briesmas! Aparātu nedrīkst tīrīt, izmantojot ūdeni vai augstspiediena ūdens strūklu (īsslēguma vai citu bojājumu bries- mas). Bīstami Savainošanās risks! Lietojiet pretputekļu masku un aizsargbrilles. Notīrīt aparātu ar lupatu. Izpūst aparātu ar saspiestu gaisu. No ārpuses aparātu notīriet ar mitru lu- patu, kas piesūcināta ar maigu mazgā- šanas sārmu. Norāde: Neizmantojiet agresīvus mazgā- šanas līdzekļus. Norāde: Darba stundu skaitītājs uzrāda tehniskās apkopes starplaikus. Norāde: Visi servisa un tehniskās apkopes darbi, ja ierīci apkalpo klients, ir jāveic kva- lificētam speciālistam. Vajadzības gadīju- mā jebkurā brīdī var tikt pieaicināts firmas Kärcher speciālists. Ikdienas apkope: Pārbaudīt sānu slotu un slaucītājveltņu nodilumu un uztītu lenšu esamību. Pārbaudīt vadības elementu funkcionē- šanu. Pārbaudiet, vai aparāts nav bojātas. Iknedēļas apkope: Iztīriet hidrauliskās eļļas dzesētāju. Pārbaudiet hidraulisko iekārtu. Pārbaudiet hidrauliskās eļļas līmeni. Pārbaudiet bremžu šķidruma līmeni. Pārbaudiet blīvplāksņu nodilumu, vaja- dzības gadījumā nomainīt Pārbaudiet un ieeļļojiet tvertnes vāku. Apkope pēc nodiluma: Nomainīt blīvlistes. Pieregulējiet vai nomainiet sānu blīvē- jumus. Nomainīt slaucītājveltni. Nomainīt sāna slotu. Norāde: Aprakstu skatīt sadaļā "Apkopes darbi". Mitras vai slapjas virsmas slaucīšana Iztukšojiet netīrumu tvertni Aparāta izslēgšana Aparāta pārvietošana Glabāšana Iekonservēšana Kopšana un tehniskā apkope Vispārējas piezīmes Tīrīšana Aparāta iekšpuses tīrīšana Aparāta ārējā tīrīšana Apkopes veikšanas intervāli Klienta veicamā tehniskā apkope 314 LV- 8 Apkope pēc 50 darba stundām: uzticiet veikt pirmo pārbaudi atbilstoši apkopes žurnālam. Apkope pēc 250 darba stundām: uzticiet veikt pārbaudi atbilstoši apko- pes žurnālam. Norāde: Lai saglabātu tiesības uz garanti- ju, visus servisa un tehniskās apkopes dar- bus garantijas termiņa laikā ir jāveic autori- zētam Kärcher klientu apkalpošanas die- nestam, atbilstoši tehniskās apkopes burt- nīcai. Sagatavošana: Novietojiet slaucītājmašīnu uz līdzenas virsmas. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksēt stāvbremzi. BĪSTAMI Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. 1 Fiksācijas stieņa turētājs 2 Fiksācijas stienis Iztukšošanai no augšas paredzēto fik- sācijas stieni atlokiet uz augšu un ielie- ciet turētājā (nofiksētā stāvoklī). Akumulatorus var nomainīt tikai kā kom- plektu. Nomaiņu drīkst veikt tikai kvalificēti speciālisti. Dēļ lielā svara (450 kg) nomaiņu jāveic ar celtni. Norāde: Pirms akumulatora nomaiņas jānoskrūvē šķērsspraislis. Demontējot akumulatoru, jānodrošina, ka vispirms tiek atvienots mīnusa pola vadojums. Nostipriniet celtņa troses akumulatoru komplekta 4 cilpās un uzmanīgi izceliet akumulatorus.

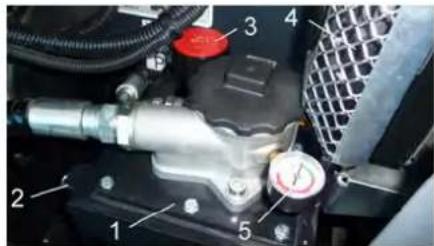

Netīrumu tvertne nedrīkst būt pacelta. Atveriet motora pārsegu. 1 Hidrauliskās eļļas tvertne 2 Lodziņš 3 Noslēgvāciņš, eļļas iepildes atvere 4 Hidrauliskās eļļas dzesētājs 5 Manometrs Pārbaudiet hidrauliskās eļļas līmeni caur lodziņu. – Eļļas līmenim jābūt starp atzīmēm "MIN" un "MAX". – Ja eļļas līmenis ir zem "MIN" atzīmes, pielejiet hidraulisko eļļu. Noskrūvējiet eļļas iepildes atveres no- slēgvāciņu. Notīriet zonu ap iepildes atveri. Papildiniet hidraulisko eļļu. Eļļu veidi: skatīt tehniskos datus Uzskrūvējiet eļļas iepildes atveres no- slēgvāciņu.

Ja manometrs uzrāda paaugstinātu hidrau- liskās eļļas spiedienu, hidrauliskās eļļas filtrs ir jānomaina Kärcher klientu servisā. Nofiksēt stāvbremzi. Iedarbiniet motoru. Hidrauliskās iekārtas apkopi drīkst veikt ti- kai Kärcher klientu serviss. Pārbaudiet visu hidraulisko šļūteņu un pieslēgumu hermētiskumu. Aizdedzes atslēgu pagrieziet pozīcijā "I". Paceliet netīrumu tvertni līdz galam uz augšu. Aizdedzes atslēgu pagrieziet pozīcijā 0. Nofiksēt stāvbremzi. Ievietojiet iztukšošanai no augšas pare- dzēto fiksācijas stieni. Novākt no veltņa uztītās lentes vai auk- las. Izņemiet fiksācijas stieni. Ielieciet aizdedzes atslēgu aizdedzē. Aizdedzes atslēgu pagrieziet pozīcijā "I". Nolaidiet netīrumu tvertni līdz galam le- jā. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. 1 Slaucītājveltņa turētāja stiprinājuma skrūve 2 Slaucītājveltnis 3 Slaucītājveltņa turētājs 4 Turētājplāksnes sānu blīvējums 5 Sānu blīvējums Atveriet sānu apšuvumu ar atslēgu. Noskrūvējiet no turētājplāksnes sānu blīvējuma spārnuzgriežņus un noņe- miet turētājplāksni. Atvirziet sānu blīvējumu uz ārpusi. Izskrūvējiet slaucītājveltņa turētāja stip- rinājuma skrūvi un izvirziet turētāju uz āru. Izņemiet slaucītājveltni. Slaucītājveltņa montāžas stāvoklis brauk- šanas virzienā (skatoties no priekšpuses) Norāde: Iebūvējot jauno slaucītājveltni, se- kojiet suku komplekta stāvoklim. Iemontējiet jaunu slaucītājveltni. Slau- cītājveltņa gropes ir jāuzliek uz pretējā balansiera izciļņiem. Norāde: Pēc jaunā slaucītājveltņa montā- žas no jauna jānoregulē slaucīšanas josla. Norāde: Slaucīšanas josla rūpnīcā ir iesta- tīta 80 mm platumā, taču, nolietojoties slau- cītājveltnim, tā pakāpeniski var sarukt. Pārbaudiet gaisa spiedienu riepās. Izslēdziet sūcējventilatoru. Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu. Pārslēdziet programmu izvēles slēdzi uz "Slaucīšanu ar slaucītājveltni". Klientu apkalpošanas dienesta veicamā tehniskā apkope Apkopes darbi Vispārējie drošības tehnikas noteikumi Akumulatoru nomaiņa Hidrauliskās eļļas līmeņa pārbaude un hidrauliskās eļļas papildināšana Hidrauliskās iekārtas pārbaude Slaucītājveltņa pārbaude Slaucītājveltņa nomaiņa Slaucītājveltņa slaucīšanas virsmas pārbaude un pieregulēšana 315LV- 9 Pārslēdziet programmu izvēles slēdzi uz "Transportēšana". Brauciet ar aparātu atpakaļgaitā. Pārbaudiet slaucīšanas virsmu. Slaucīšanas joslas formai ir jāveido vien- mērīgs, 80-85 mm plats taisnstūris. 1 Regulēšanas uzgrieznis 2 Kontruzgrieznis Atveriet motora sānu pārsegu. Atskrūvējiet kontruzgriezni. Noregulējiet slaucīšanas joslu Pievelciet kontruzgriezni. Pārbaudiet slaucītājveltņa slaucīšanas virsmu. Paceliet sānu slotu. Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu. Pārslēdziet programmu izvēles slēdzi uz "Slaucīšana ar slaucītājveltni un sānu slotām". Paceliet sānu slotu. Pārslēdziet programmu izvēles slēdzi uz "Braukšana". Brauciet ar aparātu atpakaļgaitā. Pārbaudiet slaucīšanas virsmu. Slaucīšanas joslas platumam vajadzētu būt starp 40-50 mm. Koriģējiet slaucīšanas joslu ar divām re- gulēšanas skrūvēm. Pārbaudiet slaucīšanas virsmu. Uzbīdiet netīrumu tvertni uz augšu un nostipriniet ar fiksācijas stieni. BĪSTAMI Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. Iztukšošanai no augšas paredzēto fik- sācijas stieni atlokiet uz augšu un ielie- ciet turētājā (nofiksētā stāvoklī).

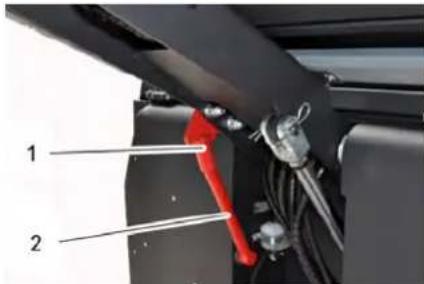

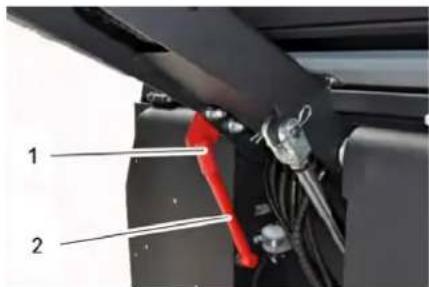

1 Fiksācijas stieņa turētājs 2 Fiksācijas stienis Atveriet sānu apšuvumu, kā aprakstīts nodaļā "Slaucītājveltņa nomaiņa". Atskrūvējiet sānu turētājplāksnes 6 spārnuzgriežņus. Atskrūvējiet priekšējās turētājplāksnes 3 uzgriežņus (SW 13). Nospiediet sānu blīvējumu tik tālu uz leju (iegarenajā caurumā), līdz tā attā- lums līdz zemei ir 1 - 3 mm. Pieskrūvējiet turētājplāksnes. Atkārtojiet tās pašas darbības aparāta otrā pusē. Iztīriet putekļu filtru, nospiežot filtra tīrī- šanas taustiņu.

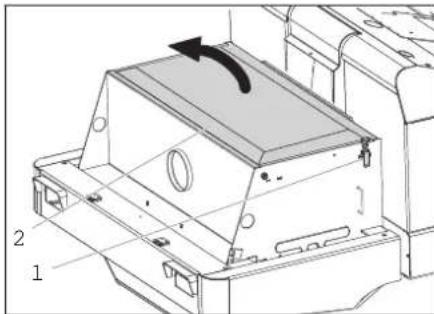

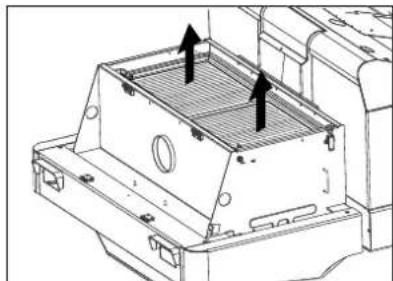

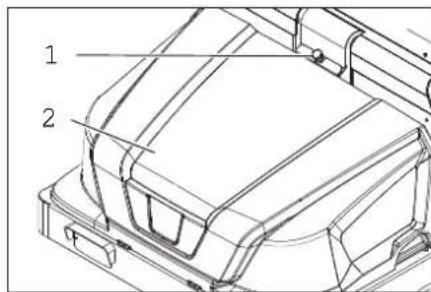

Pirms sākt putekļu filtra nomaiņu, iztukšo- jiet netīrumu tvertni. Strādājot ar filtrēšanas sistēmu, valkājiet putekļu aizsargmasku. Ievērojiet drošības noteikumus par rīcību sīku putekļu gadījumā. 1 Aparāta pārsega fiksators 2 Ierīces pārsegs Atveriet noslēgu, izskrūvējot zvaigznes tipa skrūvi. Pavirziet aparāta pārsegu uz priekšu. Atveriet filtra pārsegu. Pavirziet filtra izkratīšanas mehānismu uz priekšu. Nomainiet putekļu filtru. Aizveriet filtra pārsegu. Noskrūvējiet lukturi. Izņemiet lukturi un atvienojiet kontak- tus. Norāde: ievērojiet kontaktu pozīcijas. Atskrūvējiet luktura daļas. Noņemiet luktura korpusu un turiet to horizontāli, jo gaismas ķermenis nav nostiprināts. Atbloķējiet fiksācijas skavu un izņemiet spuldzi. Ielieciet jaunu spuldzi. Salieciet to kopā apgrieztā secībā. Sānu slotas slaucīšanas joslas pārbaude un iestatīšana Sānu blīvējumu regulēšana Putekļu filtra manuāla tīrīšana Putekļu filtra nomaiņa Luktura (opcija) spuldzes nomaiņa

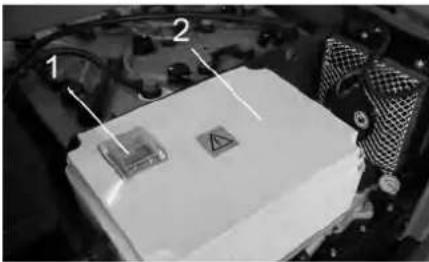

316 LV- 10 Norāde: lai nomainītu virziena rādītāja spuldzi, no virziena rādītāja korpusa izņe- miet stikliņu. Atveriet drošinātāju turētāju. Pārbaudīt drošinātājus. Atjaunojiet bojātos drošinātājus. Norāde: Drošinātājs FU 01 (galvenais dro- šinātājs) atrodas uz elektronikas korpusa. Drošinātāji FU 14, FU 15 un FU 16 atrodas elektronikas korpusā. Uzmanību: Atvērt korpusu un nomainīt drošinātājus atļauts ti- kai autorizētam klientu servisam. 1 Drošinātājs FU 1 (galvenais drošinā- tājs) 2 Elektronikas korpuss Norāde: Drošinātājus apmainiet tikai pret tāda paša stipruma drošinātājiem. Virziena rādītāja (opcija) spuldzes nomaiņa Drošinātāju nomaiņa FU 01 Galvenais drošinātājs 220 A FU 02 Sēdekļa kontaktslē- dzis 3 A FU 03 Vadītāja kabīne (opci- ja) 10 A FU 04 Braukšanas virziena slēdzis 5 A FU 05 Daudzfunkcionālais displejs 3 A FU 06 Hidrauliskās eļļas dze- sētājs 25 A FU 07 Programmas izvēles slēdzis 15 A FU 08 Signāltaure 10 A FU 09 Apgaismojums pa kreisi 7,5 A FU 10 Apgaismojums pa labi 7,5 A FU 11 Darba apgaismojums 10 A FU 12 Bākuguns 5 A FU 13 Izkratīšanas sistēma 10 A FU 14 Motors 3 A FU 15 Sprieguma pārveido- tājs 20 A FU 16 Slēdzis ar atslēgu 3 A 317LV- 11 Palīdzība darbības traucējumu gadījumā Darbības traucējums Traucējuma novēršana Aparāts nebrauc vai brauc tikai lē- nām Apsēdieties vadītāja krēslā, tiek aktivēts sēdekļa kontaktslēdzis Ieslēdziet izslēgušos drošinātāju FU 1 (uz elektronikas korpusa) Uzlādēt vai nomainīt akumulatoru Atbrīvot stāvbremzi Pārbaudiet, vai nav aptinušās lentes un auklas. Informēt Kärcher klientu servisu. Svilpjoša skaņa hidrauliskajā ie- kārtā Uzpildīt hidraulisko šķidrumu Informēt Kärcher klientu servisu. Sukas griežas tikai lēnām vai ne- griežas vispār. Pārbaudiet, vai nav aptinušās lentes un auklas. Informēt Kärcher klientu servisu. Suku zonā ir maza sūkšanas jauda vai tās nav Filtra tīrīšana Informēt Kärcher klientu servisu. Aparāts putinā Sānu blīvējumu regulēšana Ieslēgt ventilatoru Iztīrīt putekļu filtru Nomainīt filtra blīves Informēt Kärcher klientu servisu. Slaucītājmašīna atstāj nesaslaucī- tus netīrumus Iztukšot netīrumu tvertni Iztīrīt putekļu filtru Nomainiet slaucītājveltni Noregulējiet slaucīšanas joslu Nomainiet netīrumu tvertnes blīvlentes Novērsiet slaucītājveltņa bloķēšanās iemeslu Informēt Kärcher klientu servisu. Netīrumu tvertni nevar pacelt vai nolaist Pārbaudīt drošinātājus. Informēt Kärcher klientu servisu. Netīrumu tvertne griežas pārāk lēni vai negriežas nemaz Informēt Kärcher klientu servisu. Hidrauliski darbināmo daļu darbī- bas traucējumi Informēt Kärcher klientu servisu. 318 LV- 12 Tehniskie dati KM 130/300 R Bp KM 130/300 R Bp Pack Ierīces dati Braukšanas ātrums uz priekšu km/h 7 7 Braukšanas ātrums atpakaļgaitā km/h 7 7 Kāptspēja (max.) -- 14 % 14 % Slaucīšanas platība bez sānu slotām m

/h 7000 7000 Slaucīšanas platība ar 1 sānu slotu m

/h 9100 9100 Darba platums bez sānu slotas mm 1000 1000 Darba platums ar 1 sānu slotu mm 1300 1300 Aizsardzība pret pilēšanu -- IPX 3 IPX 3 Izmantošanas laiks ar pilnībā uzlādētu akumulatoru h 2 2 Elektrosistēma Akumulatora kapacitāte V, Ah -- 36, 360 Bateriju nomaiņa kg -- 460 Hidrauliskā iekārta Kopējais eļļas daudzums visā hidrauliskajā iekārtā l 25 25 Eļļas daudzums hidrauliskās eļļas tvertnē l 20,5 20,5 Hidrauliskās eļļas veids -- HV 46 HV 46 Netīrumu tvertne Maks. izkraušanas augstums mm 1400 1400 Netīrumu tvertnes tilpums l 300 300 Slaucītājveltnis Slaucītājveltņa diametrs mm 300 300 Slaucītājveltņa platums mm 1000 1000 Apgriezienu skaits 1/min 325 325 Slaucīšanas josla mm 80 80 Sānu slota Sāna slotas diametrs mm 600 600 Apgriezienu skaits (bezpakāpju) 1/min 61 61 Gumijas riepas Lielums priekšā -- 15-4,5 x 8 15-4,5 x 8 Lielums aizmugurē -- 15-4,5 x 8 15-4,5 x 8 Bremzes Priekšējie riteņi -- mehāniska mehāniska Aizmugurējais ritenis -- hidrostatiskas hidrostatiskas Filtru un pumpju sistēma Konstrukcija -- Plakani salocītais filtrs Plakani salocītais filtrs Apgriezienu skaits 1/min 2800 2800 Filtra virsma, smalku putekļu filtrs m

5,2 5,2 Nominālais iesūkšanas sistēmas zemspiediens mbar 15,5 15,5 Nominālā iesūkšanas sistēmas apjoma plūsma m

/h 800 800 Izkratīšanas sistēma -- Elektromotors Elektromotors Apkārtējās vides apstākļi Temperatūra °C -5 līdz +40 -5 līdz +40 Gaisa mitrums, neaprasojis % 0 - 90 0 - 90 Saskaņā ar EN 60335-2-72 aprēķinātās vērtības Trokšņu emisija Skaņas spiediena līmenis L

dB(A) 75 75 Nenoteiktība K

dB(A) 3 3 319LV- 13 Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozī- bā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese- lības aizsardzības prasībām. Iekārtā izda- rot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/09/01 Skaņas jaudas līmenis L

dB(A) 93 93 Aparāta vibrācijas Plaukstas-rokas vibrācijas lielums m/s

< 2,5 < 2,5 Nenoteiktība K m/s
