LIETOŠANAS INSTRUKCIJA KM 105180 R Bp Pack Classic Kärcher

0,1 0,1 Mõõtmed ja kaalud pikkus x laius x kõrgus mm 1847 x 1065 x 1388 1847 x 1065 x 1388 Pöörderaadius paremal mm 2470 2470 Pöörderaadius vasakul mm 2470 2470 Tühikaal (ilma akuta/koos akuga) kg 560/860 560/860 Lubatud kogumass kg 1224 1224 Lubatud teljekoormus ees kg 734 734 Lubatud teljekoormus taga kg 490 490 Tehniliste muudatuste õigused reserveeritud! 308 ET- 1 Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo- dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. Ja jūs ierīcei konstatējat transportēšanas laikā radušos bojājumus, nekavējoši sazi- nieties ar Jūsu iegādātās preces izplatītāju. – Aparātam piestiprinātās brīdinājuma un norādījumu plāksnītes sniedz svarīgas norādes par tā drošu ekspluatāciju. – Kopā ar lietošanas instrukcijā ietverta- jiem norādījumiem ir jāņem vērā likum- devēja vispārīgie drošības tehnikas no- teikumi un nelaimes gadījumu novērša- nas noteikumi. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atra- dīsiet: www.kaercher.com/REACH Katrā valstī ir spēkā mūsu uzņēmuma atbil- dīgās sabiedrības izdotie garantijas nosa- cījumi. Garantijas termiņa ietvaros iespēja- mos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pir- kumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klien- tu apkalpošanas dienestā. BĪSTAMI Lai izvairītos no apdraudējumiem, remont- darbus un rezerves daļu iebūvi drīkst veikt tikai autorizēts klientu apkalpošanas die- nests. – Drīkst izmantot tikai ražotājfirmas atļau- tos piederumus un rezerves daļas. Ori- ģinālie piederumu un oriģinālās rezer- ves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem. – Turpmāko informāciju par rezerves da- ļām Jūs saņemsiet saitā www.kaerc- her.com, sadaļā Service. BĪSTAMI Brīdina par tieši draudošām briesmām, ku- ras rada smagus ķermeņa ievainojumus vai izraisa nāvi.

Brīdina par iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainoju- mus vai izraisīt nāvi. 몇 UZMA NĪBU Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai ma- teriālos zaudējumus.

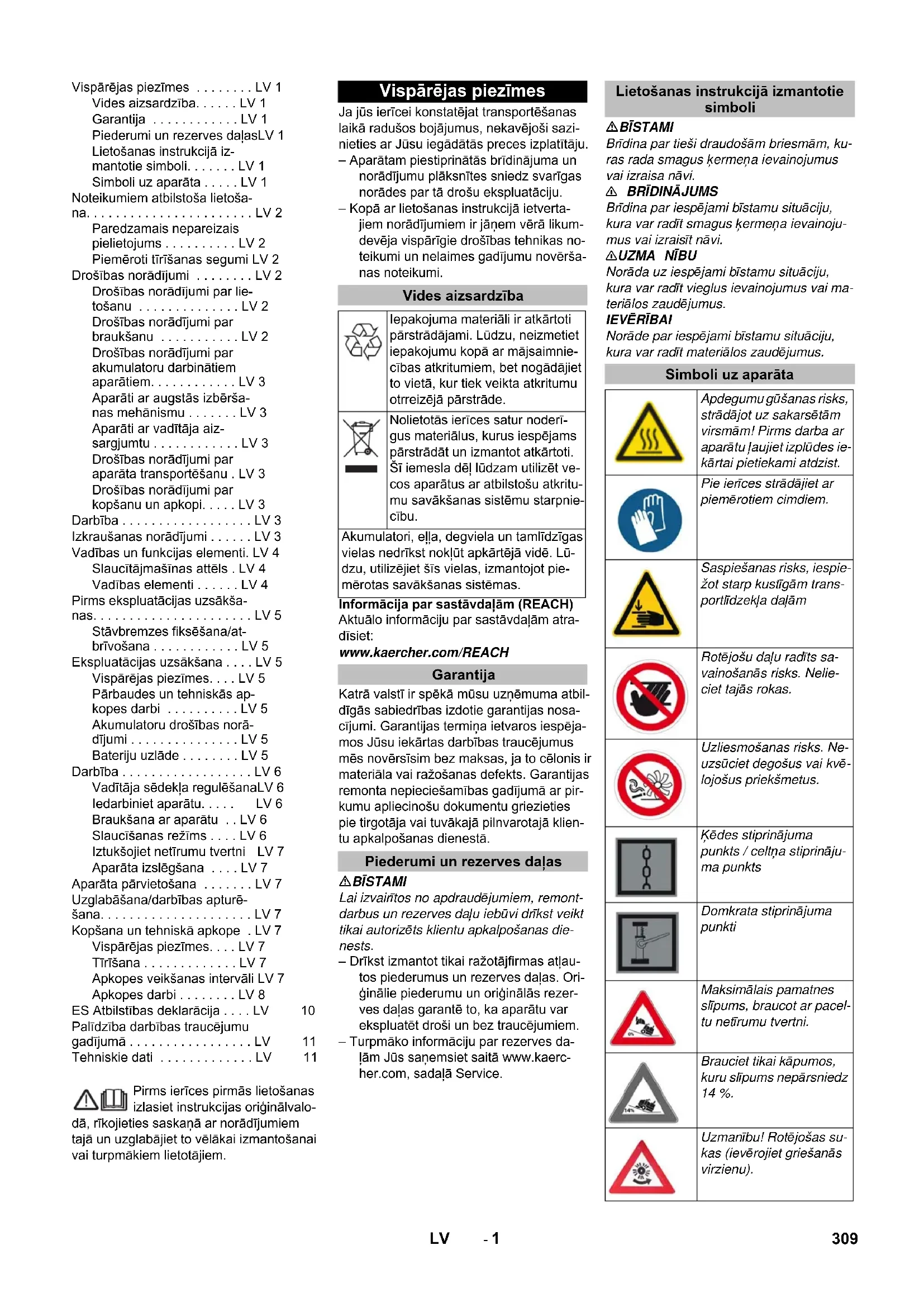

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus. Vispārējas piezīmes . . . . . . . . LV 1 Vides aizsardzība. . . . . . LV 1 Garantija . . . . . . . . . . . . LV 1 Piederumi un rezerves daļasLV 1 Lietošanas instrukcijā iz- mantotie simboli. . . . . . . LV 1 Simboli uz aparāta . . . . . LV 1 Noteikumiem atbilstoša lietoša- na. . . . . . . . . . . . . . . . . . . . . . . LV 2 Paredzamais nepareizais pielietojums . . . . . . . . . . LV 2 Piemēroti tīrīšanas segumi LV 2 Drošības norādījumi . . . . . . . . LV 2 Drošības norādījumi par lie- tošanu . . . . . . . . . . . . . . LV 2 Drošības norādījumi par braukšanu . . . . . . . . . . . LV 2 Drošības norādījumi par akumulatoru darbinātiem aparātiem. . . . . . . . . . . . LV 3 Aparāti ar augstās izbērša- nas mehānismu . . . . . . . LV 3 Aparāti ar vadītāja aiz- sargjumtu . . . . . . . . . . . . LV 3 Drošības norādījumi par aparāta transportēšanu . LV 3 Drošības norādījumi par kopšanu un apkopi. . . . . LV 3 Darbība . . . . . . . . . . . . . . . . . . LV 3 Izkraušanas norādījumi . . . . . . LV 3 Vadības un funkcijas elementi. LV 4 Slaucītājmašīnas attēls . LV 4 Vadības elementi . . . . . . LV 4 Pirms ekspluatācijas uzsākša- nas. . . . . . . . . . . . . . . . . . . . . . LV 5 Stāvbremzes fiksēšana/at- brīvošana . . . . . . . . . . . . LV 5 Ekspluatācijas uzsākšana . . . . LV 5 Vispārējas piezīmes. . . . LV 5 Pārbaudes un tehniskās ap- kopes darbi . . . . . . . . . . LV 5 Akumulatoru drošības norā- dījumi . . . . . . . . . . . . . . . LV 5 Bateriju uzlāde . . . . . . . . LV 5 Darbība . . . . . . . . . . . . . . . . . . LV 6 Vadītāja sēdekļa regulēšanaLV 6 Iedarbiniet aparātu. . . . . LV 6 Braukšana ar aparātu . . LV 6 Slaucīšanas režīms . . . . LV 6 Iztukšojiet netīrumu tvertni LV 7 Aparāta izslēgšana . . . . LV 7 Aparāta pārvietošana . . . . . . . LV 7 Uzglabāšana/darbības apturē- šana. . . . . . . . . . . . . . . . . . . . . LV 7 Kopšana un tehniskā apkope . LV 7 Vispārējas piezīmes. . . . LV 7 Tīrīšana . . . . . . . . . . . . . LV 7 Apkopes v eikšanas intervāli LV 7 Apkopes darbi . . . . . . . . LV 8 ES Atbilstības deklarācija . . . . LV 10 Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . LV 11 Tehniskie dati . . . . . . . . . . . . . LV 11 Vispārējas piezīmes Vides aizsardzība Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimnie- cības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde. Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Šī iemesla dēļ lūdzam utilizēt ve- cos aparātus ar atbilstošu atkritu- mu savākšanas sistēmu starpnie- cību. Akumulatori, eļļa, degviela un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Lū- dzu, utilizējiet šīs vielas, izmantojot pie- mērotas savākšanas sistēmas. Garantija Piederumi un rezerves daļas Lietošanas instrukcijā izmantotie simboli Simboli uz aparāta Apdegumu gūšanas risks, strādājot uz sakarsētām virsmām! Pirms darba ar aparātu ļaujiet izplūdes ie- kārtai pietiekami atdzist. Pie ierīces strādājiet ar piemērotiem cimdiem. Saspiešanas risks, iespie- žot starp kustīgām trans- portlīdzekļa daļām Rotējošu daļu radīts sa- vainošanās risks. Nelie- ciet tajās rokas. Uzliesmošanas risks. Ne- uzsūciet degošus vai kvē- lojošus priekšmetus. Ķēdes stiprinājuma punkts / celtņa stiprināju- ma punkts Domkrata stiprinājuma punkti Maksimālais pamatnes slīpums, braucot ar pacel- tu netīrumu tvertni. Brauciet tikai kāpumos, kuru slīpums nepārsniedz 14 %. Uzmanību! Rotējošas su- kas (ievēro jiet griešanās virzienu). 309LV- 2 Slaucītājmašīna ir paredzēta komerciālai grīdas virsmu tīrīšanai šādās nozarēs: stāvvietas ražošanas uzņēmumi loģistikas uzņēmumi viesnīcas mazumtirdzniecība noliktavas ietves – Šī slaucītājmašīna ir domāta netīru iekštelpu un ārtelpu platību slaucīšanai. – Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgais stā- voklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci iz- mantot nav atļauts. – Izmantojiet šo slaucītājmašīnu tikai at- bilstoši šajā instrukcijā ietvertajiem no- rādījumiem. – Aparātu nedrīkst nekādā veidā pārvei- dot. – Aparāts paredzēts tikai lietošanas ins- trukcijā norādītajiem segumiem. – Aparātu ekspluatēt atļauts tikai uz tā- dām virsmām, kuras tīrīšanu ir atļāvis uzņēmējs vai tā pilnvarota persona. – Vispārēji attiecas: Viegli uzliesmojošas vielas turēt nostāk no aparāta (sprā- dziena/ugunsgrēka bīstamība). Nekad neuzsūciet/neieslauciet sprā- dzienbīstamus šķidrumus, degošas gā- zes, kā arī neatšķaidītas skābes un šķī- dinātājus! Pie tādiem attiecas benzīns, krāsas atšķaidītāji vai mazuts, kuri, sa- jaucoties ar iesūcamo gaisu, var veidot sprādzienbīstamus izgarojumus vai sa- jaukumus, bez tam arī acetons, neat- šķaidītas skābes un šķīdinātāji, tā kā tie iedarbojas uz apparātā pielietotajiem materiāliem. Nekad neuzslaukiet/neuzsūciet reaktī- vus metāla putekļus (piem., alumīnijs, magnijs, cinks), jo savienojumā ar stipri sārmainiem vai skābiem tīrīšanas lī- dzekļiem tie veido eksplozīvas gāzes. Neuzsūciet/nesaslauciet degošus vai kvēlojošus priekšmetus. Šis aparāts nav piemērots veselībai bīstamu vielu saslaucīšanai. Uzturēšanās bīstamā zonā ir aizliegta. Ierīces izmantošana sprādzienbīsta- mās telpās ir aizliegta. Nav pieļaujams ņemt līdz pavadošās personas. Priekšmetu stumšana/vilkšana vai transportēšana ar šo aparātu nav atļau- ta. –Asfalts – Rūpnieciskās ražošanas telpu grīda – Klona virsma – Betons – Bruģakmens Lai ievērotu gaisa spraugas un noplū- des ceļus ierīci nedrīkst izmantot aug- stumā, kas pārsniedz 2000 metrus virs nulles atzīmes. (Attiecas tikai uz Somiju) Ja ier īce ir ap- rīkota ar PVC caur uļvadu, ierīci nedrīkst izmantot pie zemām vides temperatū- rām (zem 0°C). Ja Jums rodas kādi jau- tājumi saistībā ar ierīci, lūdzu, sazinie- ties ar Kärcher. Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgais stā- voklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci iz- mantot nav atļauts. Strādājot ar ierīci paaugstināta riska zo- nās (piemēram, degvielas uzpildes sta- cijās), jāievēro atbilstošie drošības no- teikumi. Ierīces izmantošana sprā- dzienbīstamās telpās ir aizliegta. BĪSTAMI

vainojumu gūšanas risks! Nelietojiet aparātu bez aizsargjumta aizsardzībai pret krītošiem priekšme- tiem vietās, kur pastāv iespēja, ka vadī- tājam var trāpīt krītoši priekšmeti. Lietotājam jāizmanto aparāts tikai atbil- stoši noteikumiem. Viņam ir jāņem vērā apkārtējie apstākļi, un strādājot, jāuz- manās no trešām personām un it īpaši uz bērniem. Pamatā ir jāievēro veicamie pasākumi, noteikumi un norādījumi, kuri attiecas uz transportlīdzekļu ekspluatāciju. Pirms darba sākšanas apkalpojoš ajai personai ir jāpārliecinās, ka visas aiz- sardzības ierīces ir uzliktas un darbojas pareizi. Aparātu apkalpojošā persona ir atbildī- ga par nelaimes gadījumiem, kas var at- gadīties ar citām personām vai īpašu- mu. Jāraugās, lai apkalpojošās personas apģērbs būtu cieši pieguļošs. Jāvalkā stabili apavi un jāizvairās valkāt brīvs apģērbs. Pirms kustības uzsākšanas jāpārbauda tuvākā apkārtne (piem., vai tuvumā nav bērnu). Jāgādā par pietiekamu redza- mību! Kamēr darbo jas motors, aparātu ne- drīkst atstāt bez uzraudzības. Apkalpo- jošā persona aparātu drīkst atstāt tikai tad, kad ir izslēgts motors, aparāts ir no- drošināts pret nejaušām kustībām un ir izņemta atslēga. Lai novērstu aparāta neatļautu lietoša- nu, ir jāizņem atslēga. Aparātu drīkst lietot tikai personas, ku- ras ir iepazīstinātas ar tā apkalpošanu vai ir pierādījušas savas spējas to ap- kalpot, un viņas ir pilnvarotas lietot šo aparātu. Šis aparāts nav paredzēts, lai to lietotu personas (tai skaitā bērni) ar ierobežo- tām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav piere- dzes un/vai zināšanu, ja vien viņas uz- rauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto apa- rāts. Bērni ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar aparātu. UZMANĪBU Bojājumu risks! Neuzslaukiet lentes, auklas vai stieples, jo tās var aptīties ap slaucī- tājveltni. BĪSTAMI Savainošanās risks! Pirms uzbraukšanas pārbaudiet pamatnes nestspēju. BĪSTAMI Negadījumu risks, savainošanās risks! Aparāta apgāšanās risks pārāk slīpu virs- mu gadījumā. – Braucie t tikai kāpumos, kuru slīpums nepārsniedz 14 %. Apgāšanās draudi, kurus rada strauja braukšana līkumos (jo īpaši, veicot kreiso pagriezienu). – Pagriezienos brauciet lēni. Nestabilas pamatnes gadījumā pastāv apa- rāta apgāšanās risks. – Aparātu kustiniet tikai uz nostiprinātas pamatnes. Aparāta apgāšanās risks pārāk liela sāna slīpuma gadījumā. Brīdinājums par bīstamu elektrisko spriegumu! Ievērot norādes! Stūri griezt lēnām! Lūdzu, izlasiet lietošanas instrukciju un rīkojieties saskaņā ar to! Bojājumu briesmas! Nemazgājiet smalko pu- tekļu filtru. Noteikumiem atbilstoša lietošana Paredzamais nepareizais pielietojums Piemēroti tīrīšanas segumi Drošības norādījumi Drošības norādījumi par lietošanu Drošības norādījumi par braukšanu 310 LV- 3 – Perpendikulāri kustības virzienam brau- ciet tikai kāpumos, kuru slīpums nepār- sniedz 10%. Norāde: Garantijas saistības paliek spēkā tikai tad, ja jūs izmantojat Kärcher ieteiktos akumulatorus. – Obligāti jāievēro akumulatora un lādē- tāja ražotāja sniegtie ekspluatācijas no- rādījumi. Apejoties ar akumulatoriem, ņemiet vērā likumdevēja ieteikumus. – Nekad neļaut akumulatoriem stāvēt iz- lādētā stāvoklī, pēc iespējas ātrāk atkal uzlādēt. – Noplūdes strāvas novēršanai vienmēr uzturēt akumulatorus tīrā un sausā stā- voklī. Aizsargāt no netīrumiem, tādiem kā, piemēram metāla zāģskaidas. – Nelikt uz akumulatora instrumentus vai līdzīgus priekšmetus. Īssavienojuma un sprādziena bīstamība. – Nekādā gadījumā akumulatoru vai aku- mulatoru uzlādes istabas tuvumā ne- veikt darbības ar atklātām liesmām, ne- veidot dzirksteļošanu vai smēķēt. Sprādzienbīstamība. – Neaizskariet karstās aparāta daļas, pie- mēram, piedziņas motoru (apdedzinā- šanās risks). – Apejieties izmanīgi ar baterijas skābi. Ievērojiet attiecīgos drošības norādīju- mus! – Nolietoti akumulatori jāutilizē saskaņā ar ES Direktīvu 91/157 EEK, videi ne- kaitīgā veidā. BĪSTAMI Savainojumu gūšanas risks! Strādājot ar augstās izbēršanas mehā- nismu, pilnībā paceliet un nofiksējiet netīrumu tvertni. Nostiprināšanu veiciet tikai ārpus bīsta- mās zonas.

Vadītāja aizsargjumts (opcija) nodrošina aizsardzību pret lielākām kr īto šām daļām. Taču tas nenodrošina aizsardzību apgāša- nās gadījumā! Katru dienu pārbaudiet aizsargjumtu. Ja aizsargjumts ir bojāts, arī atsevišķi tā elementi, jānomaina visu aizsargjumtu. Jebkādas aizsargjumta modifikācijas kā arī Kärcher neapstiprinātu elementu, daļu un mezglu uzstādīšana nav atļauta un atsevišķos gadījumos ierobežo aiz- sargjumta funkciju. Transportējot ar piekabi vai ar trans- portlīdzekli, ņemiet vērā aparāta paš- masu (transportēšanas svaru). Lai transportētu ierīci, atvienojiet aku- mulatora spraudni un droši nofiksējiet ierīci. Pirms aparāta tīrīša nas un tehniskās apkopes, detaļu nomaiņas vai pārvei- došanas uz citu funkciju, tas ir jāizslēdz un jāizņem atslēga. Ierīču ar vilces akumulatoru gadījumā visu apkopes un uzstādīšanas darbu veikšanas laikā akumulatoru ar akumu- latora atdalīšanas vietas (akumulatora spraudnis) starpniecību atvienot no ierī- ces elektrosistēmas. Strādājot pie elektroiekārtas, ir jāatvie- no akumulators. Šim nolūkam sākumā atvienot mīnus polu, tad plus polu. Atkārtota pieslēgšana notiek apgrieztā secībā. No sākuma pieslēgt plus polu, tad mīnus polu. Aparātu nedrīkst tīrīt, izmantojot ūdeni vai a ugstspiediena ūdens strūklu (īsslē- guma vai citu bojājumu briesmas). Ierīces labošanu drīkst izpildīt tikai auto- rizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinu- šies ar visiem svarīgajiem drošības no- teikumiem. Ievērojiet drošības pārbaudi atbilstoši vietējiem spēkā esošiem noteikumiem par mobiliem, profesionāli lietojamiem aparātiem. Darbus pie ierīces vienmēr veiciet, tikai valkājot piemērotus cimdus. Slaucītājmašīna darbojas pēc netīrumu lāpstiņas principa. – Rotējošais slaucītājveltnis saslauka ne- tīrumus tieši netīrumu tvertnē. – Sānu slota tīra slaukāmās virsmas stū- rus un malas un saslauka netīrumus slaucītājveltņa darbības joslā. – Sīkos putekļus iesūc ar sūcējventilatoru caur putekļu filtru. Bīstami Savainošanās risks, bojājumu risks! Iekraujot vai izkraujot aparātu, ņemiet vērā tā svaru! Neizman tojiet autoiekrāvējus. Iekraujot vai izkraujot aparātu, izmanto- jiet piemērotu rampu vai celtni! Izmantojot rampu, ņemiet vērā: augstums no zemes 70 mm. Ja aparātu piegādā uz paletes, ar kom- plektā iekļautajiem dēļiem ir jāizveido nobraukšanas rampa. Attiecīgo instrukciju atradīsiet 2. lpp. (vāka iekšpusē). Svarīga norāde: katrs dēlis ir jāpie- skrūvē ar 2 skrūvēm. Drošības norādījumi par akumulatoru darbinātiem aparātiem Aparāti ar augstās izbēršanas mehānismu Aparāti ar vadītāja aizsargjumtu Drošības norādījumi par aparāta transportēšanu Drošības norādījumi par kopšanu un apkopi Darbība Izkraušanas norādījumi Svars (bez akumulatoriem) 560 kg* Svars (ar akumulatoriem) 860 kg*

• Ja ir piebūvēti papildpiederumi, svars ir attiecīgi lielāks. 311LV- 4 Attēls 1 Datu plāksnīte 2 Sēdeklis (ar sēdekļa kontaktslēdzi) 3Stūre 4 Blue Spot (opcija) 5 Rokturis ar bloķēšanas pogu 6 Ierīces pārsegs 7 Sānu slota, pa labi 8 Priekšējais ritenis 9 Piekļuve slaucītājveltnim 10 Nostiprināšanas punkts 11 Bateriju nomaiņa (tikai ar KM 105/180 R Bp Pack iekļauts piegādes komplektācijā) 12 Dzinēja pārsegs 13 Bākuguns 14 Virzienu rādītāji (opcija) 15 Aizmugurējie lukturi (izvēles iespēja) 16 Piedziņas ritenis 17 Hidrauliskās eļļas kontrollodziņš Attēls 1 Slaucīšanas veltņa un sānu slotas vadī- bas svira Svira pavērsta uz priekšu: slaucīšanas veltnis iesl. un sānu slotu nolaist un iesl. Svira pavērsta atpakaļ: slaucīšanas veltnis iesl. 2 Netīrumu tvertnes vadības svira Netīrumu tvertnes pacelšana/nolaišana 3 Slaucīšanas veltņa vadības svira Pacelt un nolaist slaucīšanas veltni 4 Tvertnes vāka vadības svira Tvertnes vāka atvēršana/aizvēršana 5 Kontrollampiņas un displejs 6 Apgaismojuma slēdzis (izvēles iespēja) 7 Ventilatora un filtra tīrīšanas slēdzis Pozīcijā pa vidu: filtra tīrīšana un venti- lators izslēgti Pozīcija uz priekšu: Ventilators ieslēgts Pozīcija uz aizmuguri: Filtra tīrīšana ie- slēgta 8 Signāltaures slēdzis 9Drošinātāji 10 Bremžu pedālis 11 Pedālis braukšanai uz priekšu/atpakaļ 12 Slaucīšanas veltņa nodiluma kontrole / slaucīšanas atstatuma iestatīšana 13 Pagrieziena signāla slēdzis (izvēles ie- spēja) 14 Aizdedzes slēdzene Pozīcija 0: izslēgt motoru Pozīcija 1: ieslēgt aizdedzi Pozīcija 2: iedarbināt motoru 15 Baterijas kontaktspraudnis 16 Stāvbremze 17 Rokturis sēdekļa regulēšanai 18 Veltņu sukas piekļuves atslēga Attēls 1 Displeja indikācija (akumulatora kapa- citāte) 2 Akumulatora uzlādes indikators 3 Darba apgaismojuma kontrollampiņa 4 Virziena rādītāju kontrollampiņa 5 Kontrollampiņa - netīrumu tvertnes vāks atvērts 6 Brīdinājuma lampiņa - netīrumu tvert- nes vāks aizvērts 7Nav aizņemts 8 Indikācija - filtra tīrīšana aktīva 9Nav aizņemts Vadības un funkcijas elementi Slaucītājmašīnas attēls Vadības elementi Kontrollampiņas un displejs 312 LV- 5 Atbrīvojiet stāvbremzi, vienlaikus no- spiežot bremžu pedāli. Fiksējiet stāvbremzi, vienlaikus nospie- žot bremžu pedāli. Novietojiet slaucītājmašīnu uz līdzenas virsmas. Izņemiet aizdedzes atslēgu. Nofiksēt stāvbremzi. Pārbaudiet akumulatoru uzlādes līme- ni, ja nepieciešams, uzlādējiet akumu- latorus (skatīt nodaļu "Akumulatoru uz- lāde"). Pārbaudīt sānu slotu un slaucītājveltņu nodilumu un uztītu lenšu esamību. Pārbaudiet, vai ap riteņiem nav aptinu- šās lentes. Pārbaudīt vadības elementu funkcionē- šanu. Pārbaudiet, vai aparāts nav bojātas. Norāde: Aprakstu skatīt sadaļā Kopšana un tehniskā apkope. Apejoties ar akumulatoriem, obligāti jāievē- ro sekojoši drošības norādījumi: Bīstami Eksplozijas risks! Nelieciet uz baterijas, tas nozīmē arī uz poliem un starpelementu sa- vienotājiem instrumentus vai līdzīgus priekšmetus. Bīstami Savainošanās risks! Nekad neļaujiet brū- cēm nonākt saskarē ar svinu. Pēc darba ar baterijām vienmēr notīriet rokas. BĪSTAMI Ugunsbīstamība un sprādzienbīstamība! – Smēķēšana un atklāta uguns ir aizlieg- ta. – Telpas, kurās uzlādē baterijas, labi jā- vēdina, jo lādējot rodas sprādzienbīsta- ma gāze. Bīstami Ķīmisko apdegumu bīstamība! – Ja skābes šļakatas nokļuvušas acīs vai uz ādas, izskalojiet vai noskalojiet ar lie- lu daudzumu ūdens. – Pēc tam nekavējoties griezieties pie ārsta. – Netīro apģērbu izmazgājiet ar ūdeni. UZMANĪBU Pirms ierīces lietošanas uzsākšanas uzlā- dējiet baterijas. BĪSTAMI Savainojumu draudi! Ievērot drošības no- teikumus, apejoties ar akumulatoru. Ievēro- jiet uzlādes ierīces ražotāj a norādījumus. Noteikti ievērojiet pievienoto akumulatora lietošanas instrukciju un rīkojieties saskaņā ar to. Akumulatorus lādējiet tikai ar piemērotu lā- dētāju. BĪSTAMI Ķīmiskā apdeguma draudi. Ūdens līmeņa papildināšana, izlādēta akumulatora gadī- jumā, var izraisīt skābes noplūdi! Rīkojoties ar akumulatora skābi, lietojiet aizsargbrilles un ievērojiet noteikumus, lai izvairītos no ie- vainojumiem un apģērba sabojāšanas. Ne- kavējoties noskalojiet iespējamās skābes šļakatas uz ādas vai apģērba ar lielu dau- dzumu ūdens. UZMANĪBU Bojājuma risks. Akumulatoru piepildīša nai izmantojiet tikai destilētu vai atsāļotu ūdeni (VDE 0510). Nelietojiet citus piemaisīju- mus (tā dēvētos uzlabošanas līdzekļus), jo pretējā gadījumā zūd garantija. Droši novietojiet ierīci sausās telpās ar piemērotu ventilāciju. Atveriet dzinēja pārsegu. Norāde: Pārsegam uzlādes laikā jāpa- liek atvērtam. Atvienojiet akumulatora kontaktu no mašīnas un savienojiet to ar lādētāja kontaktu. Iespraudiet lādētāja kontaktu piemērotā 16 A kontaktligzdā, lādētājs uzlādi veic patstāvīgi. Uzlādes procesu veiciet atbilstoši norā- dījumiem lādētāja lietošanas instrukci- jā. Ieteicamajiem lādētājiem (der attiecīgi izmantotajiem akumulatoriem) ir elek- troniska vadība, un tie pabeidz uzlādi patstāvīgi. Norāde: Kad akumulatori ir uzlādēti, lā- dētāju vispirms atvienojiet no strāvas un tad no akumulatoriem. Norādījums KM 105/180 R Bp Pack variants (1.186- 051.0) tiek jau piegādāts ar akumulatoriem un lādētāju. KM 105/180 R Bp variants (1.186-050.0) tiek piegādāts bez akumulatoriem un lādē- tāju. Mēs iesakām šādus akumulatorus un lādē- tājus: Nav ieteicams izmantot citus akumulatorus un lādētājus, un to drīkst darīt tikai pēc kon- sultēšanās ar KÄRCHER klientu servisu. UZMANĪBU Obligāti ievērot un rīkoties atbilstoši aku- mulatora ražotāja norādēm. Slaucītāja displejā tiek uzrādīts akumulato- ra uzlādes līmenis. Ja akumulatora uzlādes indikators deg sar- kanā krāsā: Akumula tors ir izlādējies. Slaucīšana tiek automātiski pabeigta (slaucīšanas agregātu darbības atsākšana iespēja- ma tikai pēc akumulatora uzlādes). Nogādājiet aparātu tieši uz uzlādes sta- ciju, turklāt izvairieties no braukšanas kāpumos. Uzlādējiet akumulatoru. Pirms ekspluatācijas uzsākšanas Stāvbremzes fiksēšana/atbrīvošana Ekspluatācijas uzsākšana Vispārējas piezīmes Pārbaudes un tehniskās apkopes darbi Katru dienu pirms darba sākuma Akumulatoru drošības norādījumi Ievērot norādījumus uz akumu- latora, lietošanas pamācībā un automašīnas ekspluatācijas instrukcijā! Valkāt aizsargbrilles! Nepielaist bērnus pie skābes un akumulatoriem! Sprādzienbīstamība! Uguns, dzirksteles, atklātā gaisma un smēķēšana ir aiz- liegti! Ķīmisko apdegumu bīstamība! Pirmā palīdzība! Brīdinājuma piezīme! Utilizācija! Nemest bateriju atkritumu kas- tē! Brīdinājums par bīstamu elek- trisko spriegumu! Bateriju uzlāde Ieteicamās baterijas, uzlādēšanas ierīces Pasūtījuma nu- murs akumulatoru paka 36 V, 240 Ah, (tvertnē, ze- mas ekspl. izmaksas) * 6.981-067.0 Uzlādes ierīce 36 V, 40

• Aparātam nepieciešams 1 akumulatoru bloks Pārbaudiet un noregulējiet akumulatora šķidruma stāvokli Akumulatora uzlādes līmeņa pārbaude 313LV- 6 1 Rokturis sēdekļa regulēšanai 2 Vadītāja sēdeklis Sēdekļa regulēšanas sviru pavelciet uz ārpusi. Pastumiet sēdekli, atlaidiet rokturi un nofiksējiet. Pabīdot sēdekli uz priekšu un atpakaļ, pārbaudiet, vai tas ir nofiksējies. Norāde: Aparāts ir aprīkots ar sēdekļa kon- taktslēdzi. Atstājot vadītāja sēdekli, aparāts tiks izslēgts. Norāde: Smalko putekļu filtrs tiek automā- tiski notīrīts, ieslēdzot ierīci. Ieņemiet vietu vadītāja sēdeklī. Nofiksēt stāvbremzi. Ielieciet aizdedzes atslēgu aizdedzē. Aizdedzes atslēgu pagrieziet pozīcijā "I". Aparāts ir darba gatavībā. Aizdedzes atslēgu pagrieziet pozīcijā "II". Aparāts ir braukšanas gatavībā. Norāde: Akumulatora kapacitātes indi- kators reālo uzlādes līmeni parāda pēc apm. 10 sekundēm. Nospiediet un turiet nospiestu bremžu pedāli. Atlaidiet stāvbremzi. Lēnām nospiediet akseleratora pedāli uz priekšu. Bīstami Savainošanās risks! Braucot atpakaļgaitā nedrīkst būt apdraudētas trešās personas, nepieciešamības gadījumā dodiet tām no- rādes. Lēnām nospiediet akseleratora pedāli uz atpakaļu. Ar braukšanas pedāli vienmērīgi var no- regulēt braukšanas ātrumu. Izvairieties no pedāļa raustīšanas. Atlaidiet braukšanas pedāli, aparāts no- bremzē patstāvīgi un apstājas. Norāde: bremžu darbības efektivitāti var pastiprināt, nospiežot bremžu pedāli. Līdz 70 mm augstu, nekustīgu šķēršļu pār- varēšana: Iēni un uzmanīgi pārbrauciet tiem pāri virzienā uz priekšu. Vairāk kā 70 mm augstu, nekustīgu šķēršļu pārvarēšana: Šķēršļus drīkst pārvarēt tikai ar piemē- rotas rampas palīdzību.

Neslaucīt iekšā ie pakojuma lentes, drāti vai līdzīgo, tas var novēst pie slaucītājmehāni- kas bojājumiem. Norāde: Lai sasniegtu optimālo tīrīšanas rezultātu, pārvietošanās ātrums būtu jāpie- lāgo apstākļiem. Norāde: Smalko putekļu filtrs darbības lai- kā automātiski tiek notīrīts ik pēc 10 minū- tēm. Norāde: Strādājot smalko putekļu zonā, filtru papildus ir jānotīra, nospiežot filtra tīrī- šanas slēdzi. Iztīriet smalko putekļu filtru ar filtra tīrī- šanas pogu. 1 Slaucīšanas veltņa un sānu slotas vadī- bas svira 2 Netīrumu tvertnes vadības svira 3 Slaucīšanas veltņa vadības svira 4 Tvertnes vāka vadības svira Slaucīšanas veltņa un sānu slotas vadī- bas svira Vadības svira (1) uz priekšu: slaucīša- nas veltnis iesl. un sānu slotu nolaist un iesl. Vadības svira (1) uz aizmuguri: slaucī- šanas veltnis iesl. Netīrumu tvertnes vadības svira Netīrumu tvertnes vadības svira (2) uz priekšu: netīrumu tvertne nolaižas. Netīrumu tvertnes vadības svira (2) at- pakaļ: netīrumu tvertne paceļas. Slaucītājveltņa vadības svira Slaucīšanas veltņa (3) vadības svira uz priekšu: slaucīšanas veltnis paceļas. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas. Tvertnes vāka vadības svira Tvertnes vāka vadības svira (4) uz priekšu: netīrumu tvertnes vāks atve- ras. Norāde: zaļajai indikatora lampiņai jā- spīd. Tvertnes vāka vadības svira (4) atpa- kaļ: netīrumu tvertnes vāks aizveras. Norāde: sarkanajai indikatora lampiņai ir jāspīd. Ieslēdziet ventilatoru. Veicot virsmu tīrīšanu: Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīša- nas veltnis iesl. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas. Tvertnes vāka vadības svira (4) uz priekšu: tvertnes vāks atveras. Norāde: zaļajai indikatora lampiņai jā- spīd.

icot apmaļu tīrīšanu: Slaucīšanas veltņa un sānu slotas (1) vadības svira uz priekšu: slaucīšanas veltnis iesl., sānu slota iesl.un nolaižas. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas. Izslēdziet ventilatoru. Veicot virsmu tīrīšanu: Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīša- nas veltnis iesl. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas. Tvertnes vāka vadības svira (4) uz priekšu: tvertnes vāks atveras. Norāde: zaļajai indikatora lampiņai jā- spīd. Veicot apmaļu tīrīšanu: Slaucīšanas veltņa un sānu slotas (1) vadības svira uz priekšu: slaucīšanas veltnis iesl., sānu slota iesl.un nolaižas. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas. Darbība Vadītāja sēdekļa regulēšana Iedarbiniet aparātu Braukšana ar aparātu Braukšana uz priekšu Braukšana atpakaļgaitā Braukšanas veids Bremzēšana Šķēršļu pārvarēšana Slaucīšanas režīms Iztīriet smalko putekļu filtru manuāli Vadības svira Sausas virsmas slaucīšana Mitras vai slapjas virsmas slaucīšana 314 LV- 7 BĪSTAMI Savainojumu gūšanas risks! Iztukšošanas laikā netīrumu tvertnes kustību rādiusā nedrīkst atrasties per- sonas un dzīvnieki. Apgāšanās risks! Iztukšošanas laikā aparātu novietojiet uz līdzenas virsmas.

Saspiešanas risks! Nelieciet rokas iztukšošanas mehānis- ma stieņu sistēmā. Neuzturieties zem paceltas tvertnes.

Savainošanās un bojājumu gūšanas risks! Iztukšošanas laikā pastāv risks, ka rotē- jošais slaucītājveltnis aizsviež materiā- lu. Ievērojiet pietiekamu attālumu. Slaucīšanas veltni un sānu slotu pacelt ar vadības sviru: vadības svira 1 pa vidu un vadības svira 3 uz priekšu. Aizveriet tvertnes vāku, pavirzot vadī- bas sviru (4) atpakaļ. Norāde: zaļajai indikatora lampiņai jā- spīd. Paceliet netīrumu tvertni, p avirzot netī- rumu tvertnes vadības sviru (2) atpakaļ Piebrauciet pie netīrumu savākšanas konteinera. Nofiksēt stāvbremzi. Atveriet tvertnes vāku, pavirzot tvertnes vāka vadības sviru (4) uz priekšu, un iz- tukšojiet netīrumu tvertni. Norāde: sarkanajai indikatora lampiņai ir jāspīd. Aizveriet tvertnes vāku, pavirzot tvert- nes vāka vadības sviru (4) atpakaļ, līdz tiek sasniegta gala pozīcija. Norāde: zaļajai indikatora lampiņai jā- spīd. Atlaidiet stāvbremzi. Lēnām pabrauciet nost no netīrumu sa- vākšanas konteinera. Nolaidiet netīrumu tvertni līdz gala pozī- cijai, pavirzot netīrumu tvertnes vadī- bas sviru (2) uz priekšu. Nospiediet un turiet nospiestu bremžu pedāli. Nofiksēt stāvbremzi. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. BĪSTAMI Transportēšanas radīti bojājumi! Transportējot ar piekabi vai ar trans- portlīdzekli, ņemiet vērā aparāta paš- masu (transportēšanas svaru). Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksēt st āvbremzi. Nostipriniet aparātu nostiprināšanas punktos (4x) ar savilcējlentēm, trosēm vai ķēdēm. Nobloķēt aparāta riteņus ar ķīļiem. Transportējot slaucītājmašīnu, atvieno- jiet akumulatoru. BĪSTAMI Savainošanās un bojājumu risks! Uzglabā- jot ņemiet vērā aparāta svaru. Novietojiet slaucītājmašīnu uz līdzenas virsmas sausā, no sala drošā vietā. Ar pārsegiem pasargājiet pret putekļiem. Paceliet slaucītājveltni un sānu slotas, lai nesabojātu sukas. Aizveriet tvertnes vāku. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksēt stāvbremzi. Nobloķēt slaucītājmašīnu pret nejaušo ripošanu. Ja slaucītājmašīnu ilgāku laiku nelieto, pa- pildus ievērojiet: Notīrīt mašīnas ārpusi un iekšpusi. Atvienojiet akumulatora kontaktu no mašīnas. Uzlādēt akumulatoru un aptuveni ik pēc 2 mēnešiem veikt papildus uzlādēšanu. 몇 UZMANĪBU Bojājumu risks īssavienojuma dēļ! Strādājot pie elektriskās iekārtas vai pirms elektriskās iekārtas pārsegu at- vēršanas, ir jāatvieno akumulatora spa- iles vai jāizņem akumulatora spraudnis.

Bojājumu briesmas! Nema zgājiet smalko putekļu filtru. Ierīces labošanu drīkst izpildīt tikai auto- rizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinu- šies ar visiem svarīgajiem drošības no- teikumiem. Pārvietojamiem profesionāli lietoja- miem aparātiem ir jāveic drošības pār- baude saskaņā ar Vācijas Elektrotehni- ķu Apvienības priekšrakstiem (VDE 0701). Novietojiet slaucītājmašīnu uz līdzenas virsmas. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksēt stāvbremzi. UZMANĪBU Bojājumu briesmas! Aparātu nedrīkst tīrīt, izmantojot ūdeni vai augstspiediena ūdens strūklu (īsslē- guma vai citu bojājumu briesmas). BĪSTAMI Savain ojumu gūšanas risks! Lietojiet putekļu aizsargmasku un aiz- sargbrilles. Notīrīt aparātu ar lupatu. Izpūst aparātu ar saspiestu gaisu. No ārpuses aparātu notīriet ar mitru lu- patu, kas piesūcināta ar maigu mazgā- šanas sārmu. Norāde: Neizmantojiet agresīvus mazgā- šanas līdzekļus. Norāde: Darba stundu skaitītājs uzrāda tehniskās apkopes starplaikus. Norāde: Visi servisa un tehniskās apkopes darbi, ja ierīci apkalpo klients, ir jāveic kva- lificētam speciālistam. Vajadzības gadīju- mā jebkurā brīdī var tikt pieaicināts firmas Kärcher speciālists. Ikdienas apkope: Pārbaudiet akumulatoru uzlādes līme- ni, ja nepieciešams, uzlādējiet akumu- latorus (skatīt nodaļu "Akumulatoru uz- lāde"). Pārbaudīt sānu slotu un slaucītājveltņu nodilumu un uztītu lenšu esamību. Pārbaudiet, vai ap riteņiem nav aptinu- šās lentes. Pārbaudīt vadības elementu funkcionē- šanu. Pārbaudiet, vai aparāts nav bojātas. Iztīriet putekļu filtru, nospiežot filtra tīrī- šanas taustiņu. Iknedēļas apkope: Pārbaudiet hidraulisko iekārtu. Pārbaudiet hidrauliskās eļļas līmeni. Pārbaudiet bremžu šķidruma līmeni. Pārbaudiet blīvplāksņu nodilumu, vaja- dzības gadījumā nomainīt Pārbaudiet un ieeļļojiet tvertnes vāku. Apkope pēc nodiluma: Nomainīt blīvlistes. Pieregulējiet vai nomainiet sānu blīvē- jumus. Nomainīt slaucītājveltni. Nomainīt sāna slotu. Norāde: Aprakstu skatīt sadaļā "Apkopes darbi". Iztukšojiet netīrumu tvertni Aparāta izslēgšana Aparāta pārvietošana Uzglabāšana/darbības apturēšana Kopšana un tehniskā apkope Vispārējas piezīmes Tīrīšana Aparāta iekšpuses tīrīšana Aparāta ārējā tīrīšana Apkopes veikšanas intervāli Klienta veicamā tehniskā apkope 315LV- 8 Apkope pēc 50 darba stundām: Pirmo apkopi atbilstoši pārbaužu kon- trollapai uzticiet veikt klientu servisam. Apkope pēc 250 darba stundām: Apkopi atbilstoši pārbaužu kontrollapai uzticiet veikt klientu servisam. Lai saglabātu garantijas prasības, visus servisa un tehniskās apkopes darbus ga- rantijas termiņa laikā ir jāveic autorizētam Kärcher klientu apkalpošanas dienestam, atbilstoši tehniskās apkopes burtnīcai. Sagatavošana: Novietojiet slaucītājmašīnu uz līdzenas virsmas. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksēt stāvbremzi. BĪSTAMI Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. Nostiprināšanu veiciet tikai ārpus bīstamās zonas. 1 Fiksācijas stieņa turētājs 2 Fiksācijas stienis Iztukšošanai no augšas paredzēto fik- sācijas stieni atlokiet uz augšu un ielie- ciet turētājā (nofiksētā stāvoklī).

Ievietojot akumulatorus, ņemt vērā akumu- latoru polu virzienu. Polu uzstādīšana braukšanas virzienā pa kreisi. Akumulatorus var nomainīt tikai kā kom- plektu. Nomaiņu drīkst veikt tikai kvalificēti speciālisti. Dēļ lielā svara (300 kg) nomaiņu jāveic ar celtni. Akumulatoru poli - braukšanas virzienā pa kreisi 1 Mīnus pols

Plus pols Demontējot akumulatoru, jānodrošina, ka vispirms tiek atvienots mīnusa pola vadojums. Nostipriniet celtņa troses akumulatoru komplekta 4 cilpās un uzmanīgi izceliet akumulatorus.

Netīrumu tvertne nedrīkst būt pacelta. Atveriet dzinēja pārsegu. 1Lodziņš 2 Noslēgvāciņš, eļļas iepildes atvere 3 Tvertne (bez funkcijas) Pārbaudiet hidrauliskās eļļas līmeni caur lodziņu. – Eļļas līmenim jābūt starp atzīmēm "MIN" un "MAX". – Ja eļļas līmenis ir zem "MIN" atzīmes, pielejiet hidraulisko eļļu. Noskrūvējiet eļļas iepildes atveres no- slēgvāciņu. Notīriet zonu ap iepildes atveri. Papildiniet hidraulisko eļļu. Eļļu veidi: skatīt tehniskos datus Uzskrūvējiet eļļas iepildes atveres no- slēgvāciņu. Nofiksēt stāvbremzi. Iedarbiniet motoru. Hidraulisko sistēmu apkopi uzticiet veikt ti- kai autorizētam klientu servisam. Pārbaudiet visu hidraulisko šļūteņu un pieslēgumu hermētiskumu. BĪSTAMI Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. Nostiprināšanu veiciet tikai ārpus bīstamās zonas. 1 Netīrumu tvertne 2 Fiksācijas stienis 3 Slaucītājveltnis Apstādiniet aparātu. Paceliet iztukšoto netīrumu tvertni gala stāvoklī. Kļūst redzams slaucīšanas veltnis. Nofiksēt netīrumu tvertni. Skatīt nodaļu "Paceltās netīrumu tvertnes nofiksēša- na". Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Pārbaudiet, vai slaucīšanas veltnis nav bojāts, izņemiet iepinušās lentes vai auklas. Drošības stieni nolieciet uz leju stiprinā- jumā (paceltā netīrumu tvertne nav no- fiksēta). Nolaidiet netīrumu tvertni līdz galam le- jā. 1 Sānu panelis, labajā pusē 2 Veltņu sukas piekļuves atslēga Paceliet iztukšoto netīrumu tvertni gala stāvoklī. Nofiksēt netīrumu tvertni. Skatīt nodaļu "Paceltās netīrumu tvertnes nofiksēša- na". Atveriet sānu apšuvumu ar atslēgu. 1 Stiprinājuma skava 2 Spārna uzgrieznis 3 Sānu blīvējums Noskrūvējiet spārnuzgriežņus. Noņemiet stiprinājuma skavu. Atvirziet sānu blīvējumu uz ārpusi. Izskrūvējiet slaucītājveltņa turētāja stip- rinājuma skrūvi un izvirziet turētāju uz āru. Izņemiet slaucītājveltni. Klientu apkalpošanas dienesta veicamā tehniskā apkope Apkopes darbi Nofiksējiet pacelto netīrumu tvertni Akumulatoru nomaiņa Hidrauliskās eļļas līmeņa pārbaude un hidrauliskās eļļas papildināšana Hidrauliskās iekārtas pārbaude Slaucītājveltņa pārbaude Slaucītājveltņa nomaiņa 316 LV- 9 Slaucītājveltņa montāžas stāvoklis brauk- šanas virzienā (skatoties no priekšpuses) Norāde: Iebūvējot jauno slaucītājveltni, se- kojiet suku komplekta stāvoklim. Iemontējiet jaunu slaucītājveltni. Slau- cītājveltņa gropes ir jāuzliek uz pretējā balansiera izciļņiem. Norāde: Pēc jaunā slaucītājveltņa montā- žas no jauna jānoregulē slaucīšanas josla. Norāde: Slaucīšanas josla rūpnīcā ir iesta- tīta 80 mm platumā, taču, nolietojoties slau- cītājveltnim, tā pakāpeniski var sarukt. Izslēdziet sūcējventilatoru. Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu. Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīša- nas veltnis iesl. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas. Slaucīšanas veltnim ļaut darboties apm. 10 sekundes. Slaucīšanas veltņa un sānu slotas (1) vadības svira pa vidu. Slaucīšanas veltņa (3) vadības svira uz priekšu: slaucīšanas veltnis paceļas. Paceliet netīrumu tvertni. Brauciet ar aparātu atpakaļgaitā. Pārbaudiet slaucīšanas virsmu. Slaucīšanas joslas formai ir jāveido vien- mērīgs, 80-85 mm plats taisnstūris. Atvērt un iestatīt nodiluma regulēšanas (12) atdures skrūvi. Atdure uz augšu: šaurāks slaucīšanas atstatums. Atdure uz leju: platāks slaucīšanas at- statums. Atdures skrūvi atkal pievilkt. Atkārtoti pārbaudīt slaucīšanas veltņa slaucīšanas atstatumu atbilstoši ie- priekš rakstītajam. Paceliet sānu slotu. Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu. Ar vadības sviru nolaist sānu slotu un ļaut darboties apm. 10 sekundes. Paceliet sānu slotu. Brauciet ar aparātu atpakaļgaitā. Pārbaudiet slaucīšanas virsmu. Slaucīšanas joslas platumam vajadzētu būt starp 40-50 mm. Koriģējiet slaucīšanas joslu ar divām re- gulēšanas skrūvēm. Pārbaudiet slaucīšanas virsmu. BĪSTAMI Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas s tieni. Paceliet iztukšoto netīrumu tvertni gala stāvoklī. Nofiksēt netīrumu tvertni. Skatīt nodaļu "Paceltās netīrumu tvertnes nofiksēša- na". Atveriet sānu apšuvumu, kā aprakstīts nodaļā "Slaucītājveltņa nomaiņa". Atskrūvējiet sānu turētājplāksnes 6 spārnuzgriežņus. Atskrūvējiet priekšējās turētājplāksnes 3 uzgriežņus (SW 13). Nospiediet sānu blīvējumu tik tālu uz leju (iegarenajā caurumā), līdz tā attā- lums līdz zemei ir 1 - 3 mm. Pieskrūvējiet turētājplāksnes. Atkārtojiet tās pašas darbības aparāta otrā pusē.

Savainojumu gūšanas risks! Strādājot ar filtrēšanas sistēmu, valkā- jiet putekļu aizsargmasku. Ievērojiet drošības noteikumus par rīcību ar sī- kiem putekļiem. Iztīriet smalko putekļu filtru ar filtra tīrī- šanas pogu. Netīrumu tvertnes iztukšošana. 1 Ierīces pārsegs 2 Filtra pārsegs (vibrosistēma) 3 Noslēgs, filtra pārsegs (2x) Pavirziet aparāta pārsegu uz priekšu. 1 Ierīces pārsegs 2 Smalko putekļu filtrs 3 Šķērsspraišļi Atveriet aizslēgu. Atveriet filtra pārsegu. Pārbaudiet un nepieciešamības gadīju- mā notīriet vai nomainiet smalko putek- ļu filtru. Norāde Smalko putekļu filtra nomaiņu drīkst veikt tikai Kärcher klientu serviss. Uzlieciet un nofiksējiet filtra pārsegu. Slaucītājveltņa slaucīšanas virsmas pārbaude un pieregulēšana Sānu slotas slaucīšanas joslas pārbaude un iestatīšana Sānu blīvējumu regulēšana Pārbaudiet / nomainiet smalko putekļu filtru 317LV- 10 몇 UZMANĪBU Bojājumu risks! Pārliecinieties, ka drošinātāju kārbu vāki nav uzlikti samainīti vietām.

Drošinātājus apmainiet tikai pret tāda paša stipruma drošinātājiem. 1 Drošinātāju kārba A 2 Drošinātāju kārba B 3 Rievotais uzgrieznis Izskrūvējiet rievoto uzgriezni. Atveriet drošinātāju kārbas vāku. Pārbaudīt drošinātājus. Atjaunojiet bojātos drošinātājus. Drošinātāju kārba A Drošinātāju kārba B Galvenā releja drošinātājs

• Šos drošinātājus drīkst nomainīt tikai klientu dienests, jo ir nepieciešama ierīces pārbaude uz iespējamām kļūdām. Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozī- bā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese- lības aizsardzības prasībām. Iekārtā izda- rot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/01/01 Drošinātāju nomaiņa FU01 Drošības relejs Uzsākt 5 A FU02 DC/DC aktivizēšana 10 A FU03 Bākuguns Signāltaure 10 A FU04 Sūcējventilators 20 A FU05 Izkratīšanas sistēma 15 A FU06 DC/DC ieeja 20 A FU07 Daudzfunkcionālais displejs 5 A FU08 Atpakaļgaitas signālie- rīce Vāka indikators

FU09 Drošības relejs Sūcējventilators Izkratīšanas sistēma 5 A FU10 Ūdens sūknis (izvēles iespēja) 10 A FU11 Apgaismes sistēma (opcija) Virzienu rādītāji (opci- ja) Blue Spot (opcija) 10 A FU12 Plakanrievu filtra un apaļā filtra vibrosistē- ma (izvēles iespēja) 15 A FU 13* Galvenais relejs 125 A ES Atbilstības deklarācija Produkts: Grīdas tīrīšanas mašīna ar vadītāja sēdekli Padomi: KM 105/180 R Bp 1.186-050.0 KM 105/180 R Bp Pack 1.186-051.0 Attiecīgās ES direktīvas: 2006/42/EK (+2009/127/EK) 2014/30/ES 2000/14/EK Piemērotās harmonizētās normas: EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Atbilstibas novertešanas procedura: 2000/14/EK: V pielikums Skaņas intensitates līmenis dB(A) Izmērītais: 90 Garantētais: 93 Chairman of the Board of Management Director Regulatory Affairs & Certification 318 LV- 11 Palīdzība darbības traucējumu gadījumā Darbības traucējums Traucējuma novēršana Aparāts nebrauc vai brauc tikai lē- nām Apsēdieties vadītāja krēslā, tiek aktivēts sēdekļa kontaktslēdzis Klientu dienestam nepieciešams pārbaudīt vilces motora FU 13 drošinātāju Uzlādēt vai nomainīt akumulatoru Atbrīvot stāvbremzi Pārbaudiet, vai nav aptinušās lentes un auklas. Informēt Kärcher klientu servisu. Svilpjoša skaņa hidrauliskajā ie- kārtā Uzpildīt hidraulisko šķidrumu Informēt Kärcher klientu servisu. Sukas griežas tikai lēnām vai ne- griežas vispār. Pārbaudiet, vai nav aptinušās lentes un auklas. Informēt Kärcher klientu servisu. Suku zonā ir maza sūkšanas jauda vai tās nav Iztīrīt putekļu filtru Informēt Kärcher klientu servisu. Aparāts putinā Sānu blīvējumu regulēšana Ieslēgt ventilatoru Iztīrīt putekļu filtru Nomainīt filtra blīves Informēt Kärcher klientu servisu. Slaucītājmašīna atstāj nesaslaucī- tus netīrumus Iztukšot netīrumu tvertni Iztīrīt putekļu filtru Nomainiet slaucītājveltni Noregulējiet slaucīšanas joslu Nomainiet netīrumu tvertnes blīvlentes Novērsiet slaucītājveltņa bloķēšanās iemeslu Informēt Kärcher klientu servisu. Netīrumu tvertni nevar pacelt vai nolaist Pārbaudīt drošinātājus. No netīrumu tvertnes noņemt drošības balstus Informēt Kärcher klientu servisu. Netīrumu tvertne griežas pārāk lēni vai negriežas nemaz Informēt Kärcher klientu servisu. Hidrauliski darbināmo daļu darbī- bas traucējumi Informēt Kärcher klientu servisu. Tehniskie dati KM 105/180 R Bp Classic KM 105/180 R Bp Pack Classic Ierīces dati Braukšanas ātrums uz priekšu km/h 6 6 Braukšanas ātrums atpakaļgaitā km/h 3 3 Kāptspēja (max.) -- 14% 14% Slaucīšanas platība bez sānu slotām m

/h 4680 4680 Slaucīšanas platība ar 1 sānu slotu m

/h 6300 6300 Darba platums bez sānu slotas mm 780 780 Darba platums ar 1 sānu slotu mm 1050 1050 Aizsardzība pret pilēšanu -- IPX 3 IPX 3 Izmantošanas laiks ar pilnībā uzlādētu akumulatoru h 2,5 2,5 Elektrosistēma Akumulatora kapacitāte V, Ah --- 36, 240 Bateriju nomaiņa kg --- 300 Hidrauliskā iekārta Hidrauliskās eļļas veids -- HV 46 HV 46 Netīrumu tvertne Maks. izkraušanas augstums mm 1340 1340 Netīrumu tvertnes tilpums l 180 180 Slaucītājveltnis 319LV- 12 Slaucītājveltņa diametrs mm 280 280 Slaucītājveltņa platums mm 780 780 Apgriezienu skaits 1/min 360 360 Slaucīšanas josla mm 80 80 Sānu slota Sāna slotas diametrs mm 580 580 Apgriezienu skaits 1/min 80 80 Gumijas riepas Lielums priekšā -- 4.00-6 4.00-6 Lielums aizmugurē -- 300 x 145 – 6 300 x 145 – 6 Bremzes Priekšējie riteņi -- mehāniska mehāniska Aizmugurējais ritenis -- Elektrisks Elektrisks Filtru un pumpju sistēma Konstrukcija -- Maisiņu filtrs Pēc izvēles pieejams: plakan- rievu filtrs un apaļais filtrs Maisiņu filtrs Pēc izvēles pieejams: plakan- rievu filtrs un apaļais filtrs Apgriezienu skaits 1/min 2600 2600 Filtra virsma, smalku putekļu filtrs m

5,2 5,2 Nominālais iesūkšanas sistēmas zemspiediens mbar 6 6 Nominālā iesūkšanas sistēmas apjoma plūsma m

/h 600 600 Izkratīšanas sistēma -- Elektromotors Elektromotors Apkārtējās vides apstākļi Temperatūra °C -5 līdz +40 -5 līdz +40 Gaisa mitrums, neaprasojis % 0–90 0 - 90 Saskaņā ar EN 60335-2-72 aprēķinātās vērtības Trokšņu emisija Skaņas spiediena līmenis L

dB(A) 70 70 Nenoteiktība K

dB(A) 3 3 Skaņas jaudas līmenis L

dB(A) 93 93 Aparāta vibrācijas Plaukstas-rokas vibrācijas lielums m/s

0,5 0,5 Nenoteiktība K m/s
