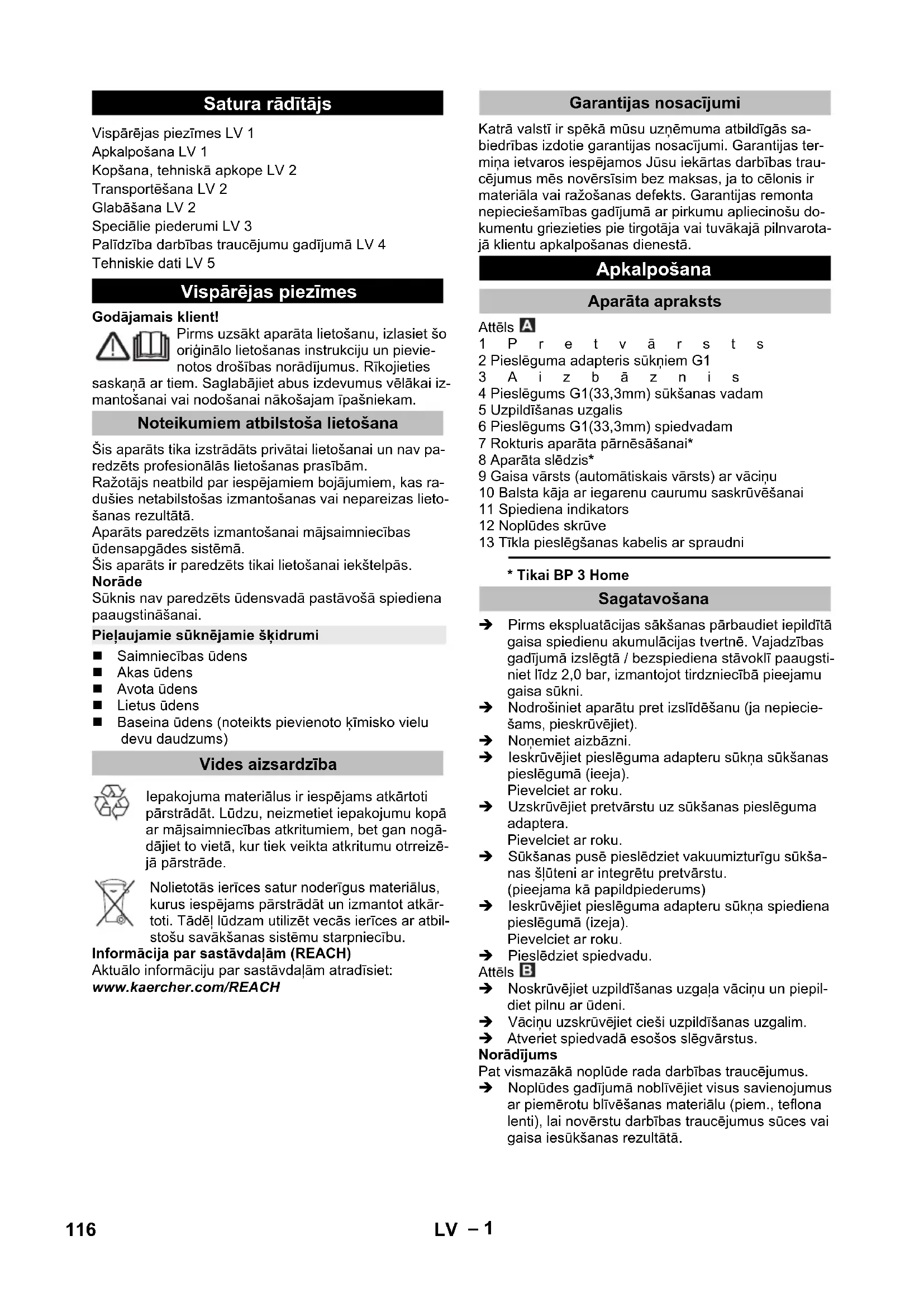

• Tikai BP 3 Home Pirms ekspluatācijas sākšanas pārbaudiet iepildītā gaisa spiedienu akumulācijas tvertnē. Vajadzības gadījumā izslēgtā / bezspiediena stāvoklī paaugsti- niet līdz 2,0 bar, izmantojot tirdzniecībā pieejamu gaisa sūkni. Nodrošiniet aparātu pret izslīdēšanu (ja nepiecie- šams, pieskrūvējiet). Noņemiet aizbāzni. Ieskrūvējiet pieslēguma adapteru sūkņa sūkšanas pieslēgumā (ieeja). Pievelciet ar roku. Uzskrūvējiet pretvārstu uz sūkšanas pieslēguma adaptera. Pievelciet ar roku. Sūkšanas pusē pieslēdziet vakuumizturīgu sūkša- nas šļūteni ar integrētu pretvārstu. (pieejama kā papildpiederums) Ieskrūvējiet pieslēguma adapteru sūkņa spiediena pieslēgumā (izeja). Pievelciet ar roku. Pieslēdziet spiedvadu. Attēls Noskrūvējiet uzpildīšanas uzgaļa vāciņu un piepil- diet pilnu ar ūdeni. Vāciņu uzskrūvējiet cieši uzpildīšanas uzgalim.

Atveriet spiedvadā esošos slēgvārstus. Norādījums Pat vismazākā noplūde rada darbības traucējumus. Noplūdes gadījumā noblīvējiet visus savienojumus ar piemērotu blīvēšanas materiālu (piem., teflona lenti), lai novērstu darbības traucējumus sūces vai gaisa iesūkšanas rezultātā. Satura rādītājs Vispārējas piezīmes LV 1 Apkalpošana LV 1 Kopšana, tehniskā apkope LV 2 Transportēšana LV 2 Glabāšana LV 2 Speciālie piederumi LV 3 Palīdzība darbības traucējumu gadījumā LV 4 Tehniskie dati LV 5 Vispārējas piezīmes Noteikumiem atbilstoša lietošana Pieļaujamie sūknējamie šķidrumi Vides aizsardzība Garantijas nosacījumi Apkalpošana Aparāta apraksts Sagatavošana 116 LV– 2 Stacionārās instalācijas gadījumā sūkni var pieskrūvēt uz piemērotas virsmas. Pieskrūvējiet balsta kājas pie līdzenas virsmas, iz- mantojot piemērotas skrūves. Stacionārās instalācijas gadījumā papildus spiediena pusē ieteicams piemontēt elastīgu komponentu, kā, piem., elastīgu spiediena izlīdzināšanas šļūteni (skatīt papildpiederumus). Tam ir šādas priekšrocības: Lielāka elastība, veicot uzstādīšanu un montāžu. Trokšņu samazinājums, jo uz cauruļvadiem netiek pārnestas svārstības. Mazāku noplūžu gadījumā sūknis izslēdzas retāk. Norāde Lai vienkāršotu vēlāku sistēmas iztukšošanu un spie- diena samazināšanu, mēs starp sūkni un spiedvadu ie- sakām uzmontēt slēgvārstu. (nav iekļauts piegādes komplektā) Sūkņa iztukšošanas laikā, aizverot slēgvārstu, var no- vērst ūdens iztecēšanu no spiedvada. BP 3 Home: Iespraudiet kontaktdakšu kontakligzdā. Ieslēdziet aparātu ar aparāta slēdzi. BP 5 Home: Iespraudiet kontaktdakšu kontakligzdā. Norāde Sūknis tūlīt ieslēdzas. Pagaidiet, līdz sūknis sāk darbo- ties un sūknē vienmērīgi, tad aizveriet spiedvada slēg- vārstus. Pēc izslēgšanās spiediena sasniegšanas ma- nometriskais slēdzis izslēdz motoru. Tagad akumula- tors ir pilns, mājsaimniecības ūdensapgādes iekārta ir darba gatavībā. Ja nav ūdens padeves, netiek sasniegts izslēgšanās spiediens, manometriskais slēdzis vairs nevar izslēgt aparātu. Tā rezultātā sūkņa galvā uzkarst ūdens. Lai novērstu pārkaršanas izraisītus sūkņa bojājumus, pārkaršanas gadījumā termoslēdzis pārtrauc strāvas padevi. Pēc atdzišanas strāvas padeve tiek atjaunota. Norāde Motora atdzišanas laiks līdz atkārtotam darba sākumam var būt līdz 150 min. Lai regulāri nodrošinātu aizsardzību pret ūdens trūku- mu, mēs iesakām izmantot tukšgaitas aizsardzības sis- tēmu (skatīt speciālos piederumus). UZMANĪBU! Sistēma ir zem spiediena! (spiedienu skat. "Tehniskajos datos") BP 3 Home: Izslēdziet aparātu ar aparāta slēdzi. Atvienojiet kontaktdakšu no kontaktligzdas. BP 5 Home: Atvienojiet kontaktdakšu no kontaktligzdas. BĪSTAMI Pirms jebkuru apkopes darbu veikšanas ierīci izslēdziet un atvienojiet to no strāvas padeves. Lai samazinātu spiedienu, atveriet un atkal aizveriet pieslēgtos slēgvārstus. Sistēmā nav spiediena. Sūknējot ūdeni ar piedevām, sūknis pēc katras lie- tošanas jāizskalo ar tīru ūdeni. Reizi pusgadā pārbaudiet iepildītā gaisa spiedienu akumulācijas tvertnē. Vajadzības gadījumā izslēg- tā / bezspiediena stāvoklī palieliniet to līdz 2,0 bar (atvienojiet ierīci no strāvas, atveriet ūdens krānu). Attēls Gaisa vārsts atrodas zem pārsega. Noskrūvējiet pārse- gu pretēji pulksteņrādītāja virzienam. 몇 UZMANĪBU Lai novē rstu negadījumus vai ievainojumus, transportē- jot ņemiet vērā aparāta svaru (skat. tehniskos datus). Nodrošiniet aparātu pret izslīdēšanu un apgāša- nos. 몇 UZMANĪBU Lai novērstu negadījumus vai ievainojumus, izvēloties uzglabāšanas vietu ņemiet vērā aparāta svaru (skat. tehniskos datus). Pirms uzglabāšanas ierīce pilnībā jāiztukšo. Uzglabājiet ierīci vietā, kur tā nebūs pakļauta sala iedarbībai. Stacionārā instalācija Ierīces ekspluatācija Darba beigšana Kopšana, tehniskā apkope Kopšana Apkope Transportēšana Transportēšana automašīnās Glabāšana Aparāta uzglabāšana 117LV– 3 Speciālie piederumi Tālāk uzskaitīto speciālo piederumu attēlus atradīsiet šīs instrukcijas 4. lpp. 6.997-343.0 Sūkņa priekšfiltrs, mazais (caurplūde līdz 4 000 l/h) Sūkņa priekšfiltrs visiem izplatītākajiem sūkņiem bez integrēta filtra. Sūkņu aizsardzībai pret lielām netīrumu daļiņām vai smilti. Smalkais filtrs ir mazgājams. Sūkņiem ar G1 (33,3 mm) pieslēguma vītni. 6.997-344.0 Sūkņa priekšfiltrs, lielais (caurplūde līdz 6000 l/h) Sūkņa priekšfiltrs visiem izplatītākajiem sūkņiem bez integrēta filtra. Sūkņu aizsardzībai pret lielām netīrumu daļiņām vai smilti. Smalkais filtrs ir mazgājams. Sūkņiem ar G1 (33,3 mm) pieslēguma vītni. 6.997-350.0 Sūkšanas garnitūra 3,5 m, 3/4" Pilnībā pieslēgšanai gatava, vakuumdroša spirālveida šļūtene ar sūkšana filtru un pretvārstu. Izmantojama arī kā sūkšanas šļūtenes pagarinājums. Sūkņiem ar G1 (33,3 mm) pieslēguma vītni. 6.997-349.0 Sūkšanas garnitūra 7,0 m, 3/4" 6.997-348.0 Sūkšanas šļūtene 3,5 m, 3/4" Pilnībā pieslēgšanai gatava, vakuumdroša spirālveida šļūtene pie- slēgšanai tieši pie sūkņiem. Sūkšanas garnitūras pagarināšanai vai izmantošanai ar sūkšanas filtriem. Sūkņiem ar G1 (33,3 mm) pieslē- guma vītni. 6.997-359.0 Sūkņa veidgabals G1 (33,3 mm) ar pretvārstu Šļūteņu vakuumdrošs pieslēgums pie sūkņa. Sūkņiem ar G1 (33,3 mm) pieslēguma vītni un 3/4" un 1" šļūtenēm, tai skaitā uzmavuzgrieznis, šļūtenes apskava, plakanā blīve un pretvārsts.

Nemontējiet komplektā iekļauto pretvārstu! 6.997-347.0 Vakuumdroša spirālveida šļūtene, pārdošanā metros, 25 m, 3/4" Vakuumdroša spirālveida šļūtene. Metros pārdodama šļūtene indivi- duāla garuma šļūteņu piegriešanai. Kombinācijā ar Kärcher veidga- baliem un Kärcher sūkšanas filtriem izmantojama kā individuāla sūk- šanas garnitūra. 6.997-346.0 Vakuumdroša spirālveida šļūtene, pārdošanā metros, 25 m, 1" 6.997-345.0 Sūkšanas filtrs Basic 3/4“ (19mm) Pieslēgšanai pie metros pārdotās sūkšanas šļūtenes. Pretvārsts no- vērš sūknētā ūdens atplūšanu atpakaļ un tādējādi saīsina uzsūknē- šanas laiku. Komplektā šļūtenes apskava. 6.997-342.0 Sūkšanas filtrs ar pretvārstu, Basic, 1" 6.997-341.0 Sūkšanas filtrs ar atpa- kaļplūsmas vārstu, Premium Pieslēgšanai pie metros pārdotās sūkšanas šļūtenes. Atpakaļplūs- mas vārsts novērš sūknētā ūdens atplūšanu atpakaļ un tādējādi sa- īsina uzsūknēšanas laiku. Robusts metāla-plastmasas modelis. Der 3/4“ (19mm) un 1“ (25,4mm) šļūtenēm. Komplektā šļūtenes apskava. 6.997-360.0 Sūkšanas šļūtene 0,5 m, 3/ 4“ cauruļvadiem Vakuuma droša šļūtene trokšņa mazināšanai fiksētās instalācijās. 1“(25,4mm) šļūtene ar abpusēju G1(33,3mm) pieslēguma vītni. Uzmanību: Sūkšanas šļūteni nedrīkst izmantot kā spiediena šļūteni. 6.997-340.0 Pieslēguma komplekts Pre- mium 3/4“ (19 mm) ūdens šļūteņu pieslēgšanai pie sūkņiem ar G1 (33,3 mm) pieslēguma vītni. Palielinātai ūdens caurplūdei. 6.997-417.0 Spiediena izlīdzināšanas šļūtene 3/4“ (19mm), 1m Pieslēguma šļūtene spiediena izlīdzināšanai mājsaimniecības ūdens instalācijā. Lai pieslēgtu sūkni pie fiksētām cauruļvadu sistē- mām. Bez tam iekšējais tilpums šļūtenē novērš biežu sūkņa ieslēg- šanos un izslēgšanos. G1 (33,3 mm) pieslēguma vītne. 6.997-355.0 Tukšgaitas aizsardzības sis- tēma Ja caur sūkni neplūst ūdens, tukšgaitas aizsardzības sistēma pasar- gā sūkni no bojājumiem un to automātiski izslēdz. Ar G1“ (33,3mm) pieslēguma vītni. 6.997-546.0 Tukšgaitas aizsardzības sis- tēma Tips E (CEE7/5) Valsts variants BE,CZ, ES, FR, PL SK 118 LV– 4 Palīdzība darbības traucējumu gadījumā BĪSTAMI Lai izvairītos no apdraudējumiem, remontdarbus un rezerves daļu iebūvi drīkst veikt tikai autorizēts klientu apkalpo- šanas dienests. Pirms visiem darbiem ar ierīci, izslēdziet ierīci un atvienojiet tīkla kontaktdakšu. Traucējums Iemesls Traucējuma novēršana Sūknis ir ieslēgts bet nestrādā Sūknī ir gaiss skatīt nodaļu "Sagatavošanās" No spiediena puses nevar izkļūt gaiss Atveriet sūkšanas avotu spiediena pusē Nav ūdens. Pārbaudīt ūdens rezervuāru. Sūknis nedarbojas vai ekspluatācijas laikā pēkšņi pārstāj darbo- ties Ir pārtrūkusi strāvas padeve Pārbaudīt drošinājumus un elektriskos savienoju- mus Motora termoaizsardzības slēdzis ir izslē- dzis sūkni pārkarsuša motora dēļ. Izvelciet tīkla kontaktdakšu, ļaujiet sūknim atdzist, iztīriet sūkšanas teritoriju, novērsiet tukšgaitu Norāde Motora atdzišanas laiks līdz atkārtotam darba sā- kumam var būt līdz 150 min. Sūknis patstāvīgi iz- slēdzas un ieslēdzas Termoslēdzis ir izslēdzis sūkni, lai to pa- sargātu no pārkaršanas, un pēc dzesēša- nas to ir ieslēdzis no jauna. Lai novērstu atkārtošanos, jāpārbauda, vai sistēmā nav noplūdes, un sistēma jānoblīvē. Motors pēc atslēgša- nas uzreiz atkal ieslē- dzas Sistēmā samazinās spiediens Pārbaudiet savienojumus, tai skaitā blīves, un kon- trolējiet ūdens izplūdi. Pat vismazākā noplūde ietekmē darbību. Akumulatorā ir pārāk zems gaisa spie- diens. Piepildiet akumulācijas tvertni ar 2,0 bar spiedienu. Skatīt nodaļu "Apkope" Pretvārsts nenoslēdz pilnībā Pārbaudiet pretvārstu sūkšanas pusē. Bojāta spiediena akumulatora membrāna Nomainiet membrānu Samazinās vai ir pa- rāk maza sūknēšanas jauda Netīrs sūkšanas filtrs vai pretvārsts (spe- ciālais piederums) Iztīriet sūkšanas filtru vai pretvārstu (speciālais pie- derums) Sūkņa sūknēšanas jauda atkarīga no sūknēšanas augstuma un pieslēgtās peri- fērijas Ievērojiet maks. sūknēšanas augstumu (skat. teh- niskos datus), vajadzības gadījumā izvēlieties citu šļūtenes diametru vai citu šļūtenes garumu Sūknējot ūdeni, dzir- dams vibrējošs troks- nis Spiediena akumulatora membrāna vibrē Darbības radīts troksnis, ko var novērst, samazinot uzpildītā gaisa spiedienu akumulatorā. Jautājumu un aparāta darbības traucējumu gadījumā Jums labprāt sniegs padomu firmas Kärcher filiāles darbinieki. Adresi skatīt aizmugurē. 119LV– 5 Tehniskie dati BP 3 Home BP 5 Home Spriegums V 230 230 Frekvence Hz 50 50 Jauda P nom W 800 1100 Maksimālais darba apjoms l/h 3000 4500 Maks. sūkšanas augstums m 7 8 Maks. sūkņa spiediens MPa (bar) 0,36 (3,6) 0,5 (5,0) Darba spiediens MPa (bar) 0,17 - 0,28 (1,7 - 2,8) 0,19 - 0,3 (1,9 - 3,0) Maks. iepildītā gaisa spiediens akumulatorā MPa (bar) 0,18 - 0,2 (1,8 - 2,0) 0,18 - 0,2 (1,8 - 2,0) Maks. pieļaujamais iekšējais spiediens akumulatorā MPa (bar) 0,50 (5,0) 0,50 (5,0) Svars kg 11,5 14,7 Rezervētas tiesības veikt tehniskas izmaiņas! Darba spiediens un sūknēšanas jauda atkarīgi no sūknēšanas augstuma un pieslēgtās perifērijas! Iespējamais sūknēšanas daudzums ir par tik lielāks: - par cik mazāks ir iesūkšanas un sūknēšanas augstums, - par cik lielāks ir izmantoto šļūteņu diametrs, - par cik īsākas ir izmantotās šļūtenes, - par cik mazāku spiediena zudumu izraisa pieslēgtie piederumi. 120 LV– 1 Gerbiamas kliente. Prieš pradėdamas naudoti įsigytą prietai- są, perskaitykite originalią naudojimo ins- trukciją ir pridėtus saugos reikalavimus. Vadovaukitės šiais dokumentais. Išsaugokite abu šiuos dokumentus, kad galėtumėte naudotis jais vėliau arba perduoti kitam savininkui. Šis prietaisas skirtas naudoti namų ūkyje ir nėra pritai- kytas pramoniniam naudojimui. Gamintojas neprisiima atsakomybės už galimą žalą, at- siradusią naudojant prietaisą ne pagal paskirtį ar netin- kamai jį valdant. Prietaisas skirtas naudoti namų vandentiekio sistemoje. Šis prietaisas skirtas naudoti patalpose. Pastaba Siurblys nepritaikytas esamam linijos slėgiui padidinti. Buitinis vanduo Šulinio vanduo Šaltinio vanduo Lietaus vanduo Plaukimo baseinų vanduo (reikalingi priedai) Pakuotės medžiagos gali būti perdirbamos. Ne- išmeskite pakuočių kartu su buitinėmis atlieko- mis, bet atiduokite jas perdirbimui. Naudotų prietaisų sudėtyje yra vertingų, antri- niam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmo- nėms. Todėl naudotus prietaisus šalinkite pa- gal atitinkamą antrinių žaliavų surinkimo sistemą. Nurodymai apie sudedamąsias medžiagas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemoka- mai, jei tokių gedimų priežastis buvo netinkamos me- džiagos ar gamybos defektai. Dėl garantinių gedimų ša- linimo kreipkitės į savo pardavėją arba artimiausią klien- tų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. Paveikslas 1 Atbulinis vožtuvas 2 Siurblių G1 jungties adapteris 3Kaištis 4 Siurbimo vamzdžio mova G1(33,3mm) 5 Pripildymo atvamzdis 6 Pneumatinio vamzdžio mova G1(33,3mm) 7 Nešimo rankena* 8 Prietaiso jungiklis* 9 Oro vožtuvas (automobilinis) su gaubteliu 10 Atraminė koja su ovalia anga sąvaržai 11 Slėgio indikatorius 12 Išleidimo varžtas 13 Elektros laidas su kištuku
