Zīmols	Kärcher
Modelis	BP 7.000 Garden
Produkta veids	Ūdens sūknis
Tīkla spriegums	230-240 V
Frekvence	50 Hz
Nominālā jauda	1100 W
Maksimālā plūsma	7000 l/h
Maks. sūkšanas augstums	8 m
Maks. spiediens	5 bar (0,5 MPa)
Maks. izplūdes augstums	50 m
Maks. šķidruma temperatūra	35 °C
Maks. daļiņu izmērs	1 mm
Sūkņa tips	Strūklas sūknis
Skaņas spiediena līmenis	68 dB(A)
Garantētais skaņas jaudas līmenis	83 dB(A)
Svars (bez piederumiem)	10,0 kg
Paredzēts lietojums	Dārza laistīšana, mājas ūdens apgāde (privāts)
Atļautie transportējamie šķidrumi	Tīrs ūdens, lietus ūdens, akas ūdens, baseina ūdens ar piedevām (≤ 35 °C)
Apkope	Pēc ūdens ar piedevām lietošanas izskalot ar tīru ūdeni
Garantija	Atbilstoši valsts noteikumiem (materiāla vai ražošanas defekts)
Iekļautie piederumi (standarta)	Savienotājadapteris, aizbāžņi, pretvārsts, sūkšanas šļūtene (atkarībā no versijas)
Drošība	Pirms apkopes izslēgt un atvienot; nedarbināt bez ūdens
Uzglabāšana	Aizsargāts no sala, iztukšot sūkni caur iztukšošanas vārstu

Bieži uzdotie jautājumi - BP 7.000 Garden Kärcher

Kā uzstādīt BP 7.000 Garden sūkni?

Pirms ekspluatācijas noņemiet aizbāzni, pieskrūvējiet savienotājadapteri uz sūkšanas ieejas un pievienojiet vakuumizturīgu sūkšanas šļūteni. Piepildiet sūkni ar ūdeni līdz pārplūdei caur pildīšanas atveri. Iespraudiet kontaktdakšu un ieslēdziet ar IESLĒGTS/IZSLĒGTS slēdzi.

Ko darīt, ja sūknis neieslēdzas vai pēkšņi apstājas?

Pārbaudiet elektroapgādi: drošinātājus un savienojumus. Pārliecinieties, ka kontaktdakša ir pareizi iesprausta. Ja problēma saglabājas, sazinieties ar pilnvaroto klientu apkalpošanas dienestu.

Kāpēc mans sūknis darbojas, bet nepadod ūdeni?

Tas var būt saistīts ar gaisa klātbūtni sūknī. Pārbaudiet uzstādīšanas procedūru (ūdens piepildīšanu). Notīriet sūkšanas zonu, ja daļiņas to bloķē. Pārliecinieties, ka sūkšanas šļūtene un adapteris ir pareizi pieskrūvēti ar blīvēm.

Kā izvadīt gaisu no sūkņa?

Pirms palaišanas pilnībā piepildiet sūkni ar ūdeni. Lai samazinātu sūkšanas laiku, paceliet izplūdes šļūteni apmēram 1 metru, līdz ūdens plūst regulāri.

Kāds ir maksimālais sūkšanas augstums?

Maksimālais sūkšanas augstums ir 8 metri. Pārsniedzot to, sūknis var nedarboties pareizi.

Vai es varu izmantot sūkni dzeramajam ūdenim?

Nē, ir aizliegts dzert ūdeni, ko padod sūknis. Sūknis ir paredzēts laistīšanai un nedzeramam ūdenim. Neizmantojiet to ar ūdeni, kas paredzēts patēriņam.

Kā apkopt sūkni pēc lietošanas?

Pēc ūdens ar piedevām sūknēšanas izskalojiet sūkni ar tīru ūdeni. Pirms jebkādas apkopes atvienojiet ierīci. Sūknim nav nepieciešama cita apkope.

Ko darīt, ja plūsma samazinās?

Notīriet sūkšanas zonu un priekšfiltrus. Pārbaudiet, vai izplūdes augstums nepārsniedz 50 m. Pārliecinieties, ka izplūdes puses vārsti ir pilnībā atvērti un šļūtene nav saliekta.

Kā uzglabāt sūkni ziemā?

Iztukšojiet sūkni, atverot ūdens ņemšanas vietu spiediena pusē, noņemiet šļūtenes, pēc tam iztukšojiet sūkni caur iztukšošanas vārstu. Glabājiet ierīci vietā, kas aizsargāta no sala.

Kur atrast rezerves daļas sūknim?

Izmantojiet tikai oriģinālos Kärcher piederumus un rezerves daļas. Skatiet vietni www.kaercher.com vai sazinieties ar izplatītāju, lai iegūtu papildu informāciju.

LIETOŠANAS INSTRUKCIJA BP 7.000 Garden Kärcher

Vispārīgas norādes 103

Noteikumiem atbilstoša lietošana.... 103

Riska pakāpes.... 103

Apkārtējās vides aizsardzība 103

Piederumi un rezerves daļas.... 103

Piegādes komplekts.... 103

Garantija.... 103

Ierīces apraksts.... 103

Ekspluatācijas uzsākšana 104

Ekspluatācija 104

Kopšana un apkope 104

Transportēšana 104

Uzglabāšana 104

Speciālie piederumi.... 104

Palīdzība darbības traucējumu gadījumā...... 104

Tehniskie dati 105

Raksturlīknes 106

ES atbilstības deklarācija 106

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

Noteikumiem atbilstoša lietošana

Pieslēdzot šo izstrādājumu dzeramā ūdens tīklam, lūdzu, ievērojiet EN 1717 prasības un jautājumu gadījumā sazinieties ar santehnikas speciālistu.

Šī ierīce izstrādāta privātajai ekspluatācijai un nav paredzēta komerciālās ekspluatācijas vajadzībām.

Ierīce galvenokārt ir paredzēta izmantošanai dārzā un nodrošina pastāvīgu spiedienu dārza laistīšanai.

Pieslēdzot smidzinātājus, iespējams aplaistīt šādu maksimālo platību:

• BP 4.500 Garden: 400 m² • BP 5.000 Garden: 550 m² • BP 6.000 Garden: 900 m² • BP 7.000 Garden: 1000 m²

⚠ UZMANĪBU

Savainojumu draudi!

• lietojamais ūdens,
• akas ūdens,
• avota ūdens,
• lietus ūdens,
• peldētavas ūdens, ja pievienota noteikumiem atbilstoša piedevu doza

Padeves šķidruma temperatūra nedrīkst pārsniegt 35 °C.

Neatbilstoša lietošana

Norādījums

Ražotājs neatbild par neatbilstošas izmantošanas vai nepareizas lietošanas rezultātā radītiem bojājumiem.

Riska pakāpes

⚠ BĪSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠ UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Apkārtējās vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir

jas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir

nepieciešamas ierīces pareizai darbībai. Ar šo simbolu markētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Ierīces apraksts

Šajā lietošanas pamācībā ir aprakstīts maksimālais aprīkojums. Atkarībā no modeļa iespējamas piegādes komplekta atšķirības (skatiet iepakojumu).

Attēlus skatiet grafika lappusē Attēls A

① Noslēgvāks, 2 ceļu pieslēguma adapteris ② 2 ceļu pieslēguma adapteris sūkņiem G 1 (nav iekļauts BP 4.500 Garden ierīcēm) ③ Pieslēguma adapteris sūkņiem G 1 (BP 4.500 Garden ierīcēm iekļauts divreiz)

④ Aizbāznis

⑤ Pieslēgums G 1 (33,3 mm) sūkšanas vadam (ieeja)

⑥ Iepildīšanas īscaurule ar noslēgvāku

⑦ Pieslēgums G 1 (33,3 mm) spiediena vadam (izeja)

⑧ IESL./IZSL. slēdzis

⑨ Ūdens iztukšošanas vārsts

⑩ **Krāna pieslēguma elements G 1

⑪ **Savienotājs ar Aqua Stop

⑫ **Savienotājs

⑬ **Laistīšanas uzgalis

14 *Sūkšanas šļūtenes komplektā ietilpst 3,5 m gara pieslēgšanai gatava, vakuumdroša spirālveida šļūtene ar sūkšanas filtru un pretplūsmas vārstu

⑮ **Dārza šļūtene 1/2" 20 m

⑯ Tīkla pieslēguma vads ar kontaktspraudni

* Tikai Set un Set Plus iekļautie piederumi. ** Tikai Set Plus iekļautie piederumi.

Ekspluatācijas uzsākšana

Mēs iesakām izmantot tikai oriģinālās Kärcher sūkšanas šļūtenes, filtru komponentes un šļūteņu pieslēgumus. Citu ražotāju detaļu izmantošana var izraisīt padeves šķidrumu iesūkšanas nepareizu darbību, jo īpaši, izmantojot bajonetes tipa savienojošās sistēmas.

Pirms ekspluatācijas sākuma

Sagatavošanās

• Noņemiet aizbāzni.
• Ieskrūvējiet pieslēguma adapteru sūkņa sūkšanas pieslēgumā (ieeja). Pievelciet ar roku.
• Vakuumdrošas sūkšanas šļūtenes pieslēgšana Attēls B

Norādījums

Ja ūdens ir netīrs, iesakām starp pretvārstu un sūkšanas šļūteni uzstādīt priekšfiltru (skat. Speciālie piederumi).

Attēls C

Norādījums

Lai saīsinātu atkārtotas iesūkšanas laiku, izmantojiet sūkšanas šļūteni ar pretplūsmas vārstu. Tas novērš sūkšanas šļūtenes iztukšošanos pēc lietošanas (skatīt Speciālie piederumi).

• Ieskrūvējiet pieslēguma adapteru sūkņa spiediena pieslēgumā (izeja). Pievelciet ar roku.
• Noskrūvējiet iepildīšanas īscaurules vāciņu.
• Piepildiet sūkni ar ūdeni, līdz ūdens sāk plūst pāri. Attēls F

Attēls D

Attēls E

Ekspluatācija

1. Iespraudiet tīkla spraudni kontaktligzdā.
2. Ieslēdziet ierīci ar "IESL. / IZSL." slēdzi.
3. Lai samazinātu iesūkšanas laiku, paceliet spiediena šļūteni apm. 1 m augstāk.
4. Pagaidiet, līdz sūknis vienmērīgi iesūc un padod ūdeni.

Attēls I

⚠UZMANĪBU

Bīstamība sausas darbības rezultātā

Sausā darbība bojā sūkni.

Nepielaujiet sūkņa sausu darbību!

1. Neatstājiet sūkni darbības laikā bez uzraudzības.

IEVĒRĪBAI

Savainojumu risks. Sistēma ir zem spiediena!

Savainojumu risks.

(Spiedienu skatīt nodaļā "Tehniskie dati")

Ekspluatācijas pabeigšana

1. Izslēdziet ierīci ar "IESL. / IZSL." slēdzi.
2. Atvienojiet tīkla spraudni no kontaktligzdas.

Kopšana un apkope

⚠️BĪSTAMI

Strāvas sitiena bīstamība.

Pirms jebkuru ierīces apkopes darbu veikšanas izslēdziet ierīci un atvienojiet tīkla spraudni. Ierīcei nav nepieciešama tehniskā apkope.

Skalošana

Norādījumi

Sūknējot ūdeni ar piedevām, pēc katras lietošanas reizes izskalojiet sūkni ar tīru ūdeni.

Transportēšana

⚠ UZMANĪBU

Savainošanās risks

Savainošanās risks ierīces apgāšanās rezultātā. Transportējot, ņemiet vērā ierīces svaru (skatiet nodaļu Tehniskie dati) un attiecīgi nostipriniet to, pārvadājot transportlīdzekļos.

Manuālā transportēšana

1. Uztiniet kabeli. 2. Paceliet ierīci un nesiet, turot aiz nešanas roktura.

Transportēšana transportlīdzekļos

1. Nodrošiniet ierīci pret slīdēšanu un apgāšanos.

⚠ UZMANĪBU

Savainošanās risks

Savainošanās risks ierīces apgāšanās rezultātā. Transportējot, ņemiet vērā ierīces svaru (skatiet tehniskos datus) un attiecīgi nostipriniet to, pārvadājot transportlīdzekļos.

Uzglabāšana

⚠ UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi Uzglabājot, ņemiet vērā ierīces svaru.

1. Uzglabājiet ierīci pret salu aizsargātā vietā.

Ierīces uzglabāšana

1. Samaziniet spiedienu ierīcē, atverot spiediena pusē pieslēgto ūdens ņemšanas vietu (piemēram, atverot dārza laistīšanas uzgali).
2. Iztukšojiet šļūtenes.
3. Atvienojiet sūkšanas vadu un spiediena vadu.
4. Iztukšojiet sūkni caur ūdens iztukšošanas vārstu. Attēls H
5. Uzglabājiet ierīci pret salu aizsargātā vietā.

Speciālie piederumi

Iespējamos īpašos piederumus atradīsit šīs lietošanas instrukcijas pēdējā lappusē.

Palīdzība darbības traucējumu gadījumā

Kļūmju cēloni bieži vien ir vienkārši, un Jūs tos varat novērst pats, izmantojot zemāk minēto pārskatu. Ja Jums rodas šaubas par kļūmes cēloni vai, ja konstatētā kļūme šeit nav minēta, vērsieties pilnvarotā klientu apkalpošanas centrā.

Klūda	Cēlonis	Novēršana
Sūknis darbojas, bet ne-padod ūdeni	Sūknī ir gaiss.	1. Pārbaudiet, vai ekspluatācija ir atbilstoša nosacījumiem (skatīt nodalu Sagatavoša-nās un Ekspluatācija).
	Netīrumu daļiņas bloķē iesūkšanas zonu.	1. Atvienojiet tīkla spraudni no kontaktligz-das.2. Iztīriet iesūkšanas zonu.
	Sūkšanas šļūtene vai pieslēguma adap-ters nav pareizi ieskrūvēti.	1. Pārbaudiet, vai blīvējumi ir pareizi nostipri-nāti.2. Ar roku pievelciet sūkšanas šļūteni un pieslēguma adapteri.
	Priekšfiltrs ir aizsērējis.	1. Iztīriet priekšfiltru.
Sūknis neieslēdzas vai arī darbības laikā pēkšņi apstājas	Pārtraukta strāvas padeve.	1. Pārbaudiet drošinātājus un elektriskos sa-vienojumus.
Sūknēšanas jauda sama-zinās vai ir parāk maza	lesūkšanas zonas posms ir aizsprosto-jies.	1. Atvienojiet tīkla spraudni no kontaktligz-das.2. Iztīriet iesūkšanas zonu.

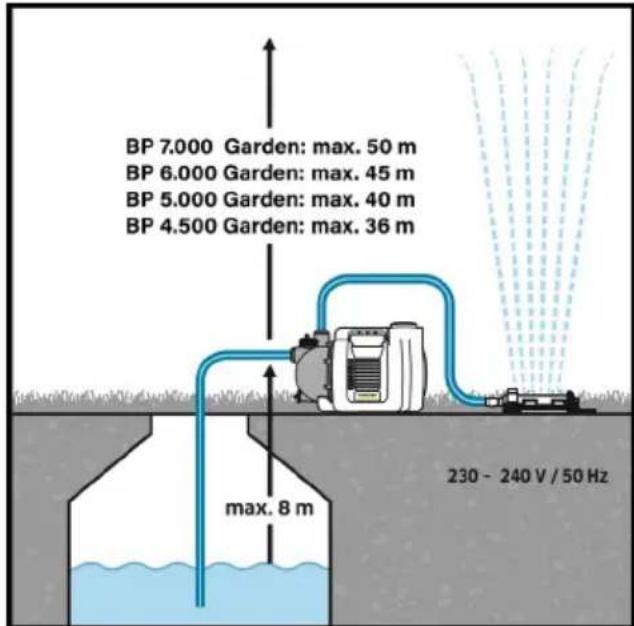

	Sūkņa sūknēšanas jauda ir atkarīga no sūknēšanas augstuma un tālāk pieslēg-tajām ierīcēm.	1. levērojiet maksimālo padeves augstumu (skatīt nodalu Tehniskie dati) un, ja nepie-ciešams, izvēlieties citu šļūtenes diametru vai garumu.
	Šķērsgriezums spiediena pusē ir sašau-rināts, piemēram, tāpēc, ka vārsts/ lo-dveida krāns nav pilnībā atvērts.	1. Atveriet vārstu/lodveida krānu pilnībā.
	Šļūtene spiediena pusē ir salocīta.	1. Novērsiet šļūtenes salocījumus.
	Priekšfiltrs ir aizsērējis.	1. Iztīriet priekšfiltru.

Tehniskie dati

		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus
Tikla spriegums V 230-240 230-240 230-240 230-240
Tikla frekvence	Hz	50	50	50	50
Nominālā jauda	W	550	650	1000	1100
Maksimālais padeves apjoms	l/h	4500	5000	6000	7000
lesūkšanas augstums (maks.)	m	8	8	8	8
Cietvielu saturs ūdenī	kg/m 3	>2,5	>2,5	>2,5	>2,5
Spiediens (maks.)	MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Padeves augstums (maks.)	m	35	40	45	50
Sūknēšanas temperatūra (maks.)	°C	35,0	35,0	35,0	35,0
Pieļaujamā padeves šķidruma daļinų lielums (maks.)	mm	1	1	1	1
Sūkņa tips		Jet	Jet	Jet	Jet
Trokšņa spiediena līmenis L pA	dB(A)	56	58	69	68
Skaņas jaudas līmenis L WA , garantētais	dB(A)	71	73	84	83
Izmēri un svars
Svars (bez piederumiem)	kg	6,4	7,0	9,7	10,0

Norādījums izņēmuma iemesls saskaņā ar Regulu (ES) 2019/1781 I pielikuma 2. iedaļas 12. punktu: j) Rezervētas tiesības veikt tehniskas izmaiņas!

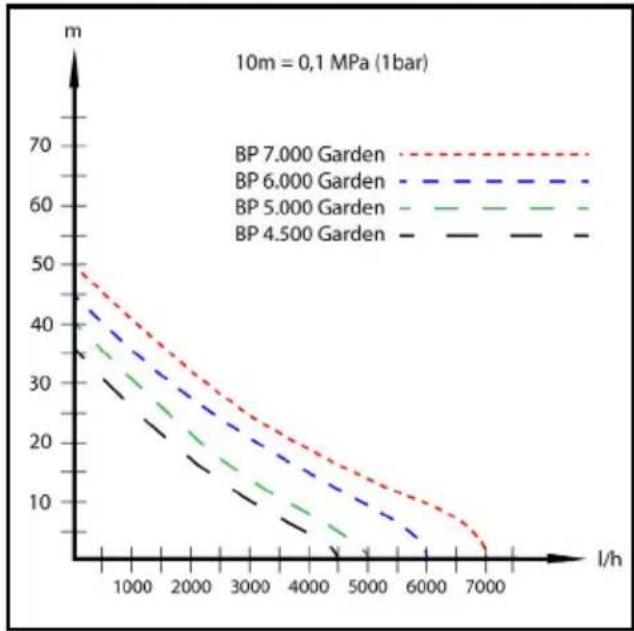

Raksturlīknes

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Sūknis

Tips: 1.645-xxx

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

2011/65/ES

2009/125/EK

Piemērotā(-s) regula(-s)

(EU) 2019/1781

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšņa intensitātes līmenis dB(A)

BP 4.500 Garden

Izmērīts: 68

Nodrošināts: 71

BP 5.000 Garden

Izmērīts: 70

Nodrošināts: 73

BP 6.000 Garden

Izmērīts: 81

Nodrošināts: 84

BP 7.000 Garden

Izmērīts: 81

Nodrošināts: 83

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.06.2021.
