LIETOŠANAS INSTRUKCIJA NEO 3000 2600W SDMO

2. Vispārējs apraksts

3. Sagatavošana pirms lietošanas

4. Ģeneratoragregāta ekspluatācija

6. Tehniskās apkopes programma

7. Tehniskās apkopes procedūra

8. Ģeneratoragregāta glabāšana

9. Nelielu defektu novēršana

11. Vadu savienošana

12. Deklarācija par atbilstību "C.E." normatīvam

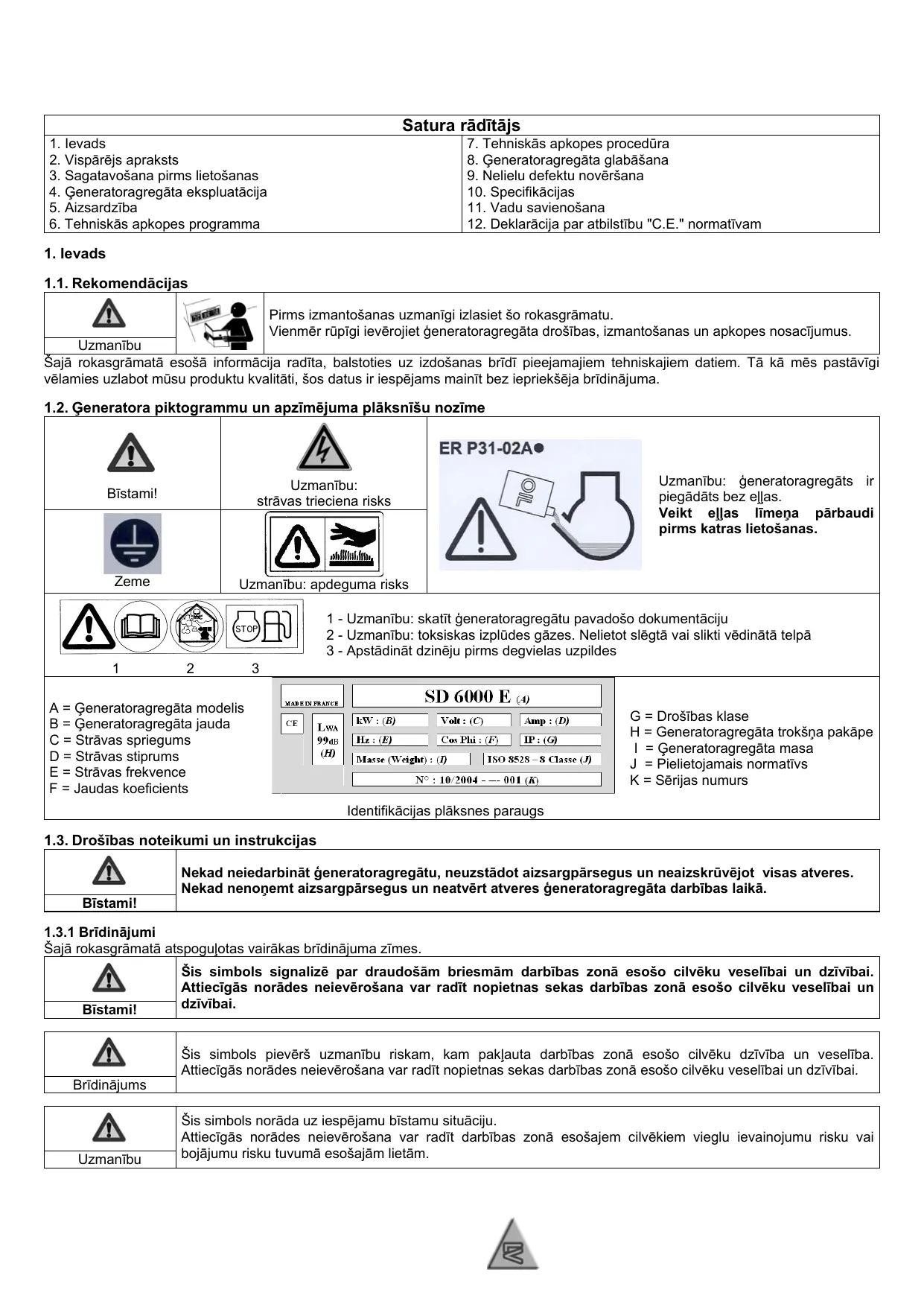

1.1. Rekomendācijas Pirms izmantošanas uzmanīgi izlasiet šo rokasgrāmatu. Vienmēr rūpīgi ievērojiet ģeneratoragregāta drošības, izmantošanas un apkopes nosacījumus. Uzmanību Šajā rokasgrāmatā esošā informācija radīta, balstoties uz izdošanas brīdī pieejamajiem tehniskajiem datiem. Tā kā mēs pastāvīgi vēlamies uzlabot mūsu produktu kvalitāti, šos datus ir iespējams mainīt bez iepriekšēja brīdinājuma. 1.2. Ģeneratora piktogrammu un apzīmējuma plāksnīšu nozīme Bīstami! Uzmanību: strāvas trieciena risks Zeme Uzmanību: apdeguma risks Uzmanību: ģeneratoragregāts ir piegādāts bez eļļas. Veikt eļļas līmeņa pārbaudi pirms katras lietošanas.

1 - Uzmanību: skatīt ģeneratoragregātu pavadošo dokumentāciju

2 - Uzmanību: toksiskas izplūdes gāzes. Nelietot slēgtā vai slikti vēdinātā telpā

3 - Apstādināt dzinēju pirms degvielas uzpildes

A = Ģeneratoragregāta modelis B = Ģeneratoragregāta jauda C = Strāvas spriegums D = Strāvas stiprums E = Strāvas frekvence F = Jaudas koeficients G = Drošības klase H = Generatoragregāta trokšņa pakāpe I = Ģeneratoragregāta masa J = Pielietojamais normatīvs K = Sērijas numurs Identifikācijas plāksnes paraugs 1.3. Drošības noteikumi un instrukcijas Bīstami! Nekad neiedarbināt ģeneratoragregātu, neuzstādot aizsargpārsegus un neaizskrūvējot visas atveres. Nekad nenoņemt aizsargpārsegus un neatvērt atveres ģeneratoragregāta darbības laikā.

Šajā rokasgrāmatā atspoguļotas vairākas brīdinājuma zīmes. Bīstami! Brīdinājums Uzmanību Šis simbols signalizē par draudošām briesmām darbības zonā esošo cilvēku veselībai un dzīvībai. Attiecīgās norādes neievērošana var radīt nopietnas sekas darbības zonā esošo cilvēku veselībai un dzīvībai. Šis simbols pievērš uzmanību riskam, kam pakļauta darbības zonā esošo cilvēku dzīvība un veselība. Attiecīgās norādes neievērošana var radīt nopietnas sekas darbības zonā esošo cilvēku veselībai un dzīvībai. Šis simbols norāda uz iespējamu bīstamu situāciju. Attiecīgās norādes neievērošana var radīt darbības zonā esošajem cilvēkiem vieglu ievainojumu risku vai bojājumu risku tuvumā esošajām lietām.

1.3.2 Vispārēji padomi

Saņemot ģeneratoragregātu, pārliecinieties par materiāla stāvokli un visu detaļu piegādi. Agregāta iekraušanas un izkraušanas darbi jāveic bez pēkšņām un negaidītām kustībām, iepriekš sagatavojot uzglabāšanas vai izmantošanas vietu. Pirms izmantošanas : - jāprot apstādināt ģeneratoragregāts steidzamas nepieciešamības gadījumā, - pilnībā jāizprot tā vadība un manevri. Brīdinājums Drošības apsvērumu dēļ jāievēro apkopes periodiskums (skatīt apkopes tabulu). Nekad neveiciet remontu vai apkopi, ja jums nav nepieciešamās pieredzes un/vai vajadzīgo darbarīku. Nekad neļaujiet citiem cilvēkiem izmantot ģeneratoragregātu, pirms viņiem nav sniegtas nepieciešamās instrukcijas. Nekad neļaujiet bērnam aiztikt ģeneratoragregātu, pat tad, ja tas nedarbojas. Izvairieties no ģeneratoragregāta iedarbināšanas dzīvnieku klātbūtnē (var izraisīt bailes, uztraukumu u.c.). Nekad nedarbiniet motoru bez gaisa filtra vai bez izpūtēja. Uzstādot nekad nemainiet vietām akumulatoru (ja tādi uzstādīti) pozitīvās un negatīvās spailes: to mainīšana vietām var nodarīt nopietnus bojājumus elektriskajam aprīkojumam. Nekad nenosedziet ģeneratoragregātu ar jebkādu materiālu tā darbības laikā vai neilgi pēc darbības pārtraukšanas (pagaidiet, līdz motors atdziest). Nekad neieziediet ģeneratoragregātu ar eļļu, pat tad, ja tā paredzēta aizsardzībai no rūsas; šādas eļļas ir viegli uzliesmojošas un bīstamas, ja nokļūst elpvados. Jebkurā gadījumā ievērojiet vietējo likumdošanu par ģeneratoragregātu izmantošanu.

1.3.3 Piesardzības pasākumi ugunsdrošībai

Nekad nedarbiniet ģeneratoragregātu vietās, kur atrodas sprādzienbīstamas vielas (pastāv dzirksteļu risks). Attāliniet jebkuras uzliesmojošas vai sprādzienbīstamas vielas (degvielu, eļļu, lupatas u.c.) ģeneratoragregāta darbības laikā. Bīstami! Nekad nenosedziet ģeneratoragregātu ar jebkādu materiālu tā darbības laikā vai neilgi pēc darbības pārtraukšanas (pagaidiet, kamēr motors atdziest).

1.3.4 Piesardzības pasākumi pret apdegumu gūšanu

Nekad neaiztieciet motoru ģeneratoragregāta trokšņu slāpētāju darbības laikā vai neilgi pēc tā darbības pārtraukšanas. Brīdinājums Karstā eļļa var radīt apdegumus, nepieļaujiet tās nokļūšanu uz ādas. Pirms iejaukšanās pārliecinieties, vai sistēma neatrodas zem spiediena. Nekad nedarbiniet motoru, kam nav eļļas uzpildes tvertnes vāciņa (pastāv eļļas izšļakstīšanās risks).

1.3.5 Piesardzības pasākumi pret elektrošoka gūšanu

Ģeneratoragregātu izmantošana elektriskās strāvas padeveirisks gūt elektrotraumu. Bīstami! Nekādā gadījumā neaiztieciet atsegtus savienojumus vai kabeļus, kuriem bojāta izolācija. Ar ģeneratoragregātu nekādā gadījumā nedarbojieties slapjām rokām vai kājām. Nekādā gadījumā neļaujiet uz iekārtas nokļūt šķidrumam vai nokrišņiem, kā arī nenovietojiet to uz mitras zemes. Vienmēr uzturiet elektriskos kabeļus un slēgumus labā stāvoklī. Nelietojiet materiālus, kas ir sliktā stāvoklī - ir risks gūt elektrotraumas vai nodarīt kaitējumu aprīkojumam. Īpaši aizsardzības pasākumi, kas jāievēro saskaņā ar lietošanas noteikumiem. 1 – Ja piegādātais ģeneratoragregāts nav aprīkots ar iebūvētu diferenciāļa aizsargierīci Ja neregulāri jālieto viena vai vairākas pārvietojamas vai pārnēsājamas ierīces, ģeneratoragregāta sazemējums nav nepieciešams, tomēr jāievēro šādi uzstādīšanas noteikumi : a) Lietojamo ietaišu masām, kas pievienotas ģeneratoragregāta kontaktslēdžiem jābūt saslēgtām ar ģeneratoragregāta masu ar pretestības vadu; līdzvērtīga jauda būs, ja I klases lietojamo ietaišu savienojuma kabeļi būs aprīkoti ar pretestības vadu PE (ZAĻŠ-un-DZELTENS), kas pareizi pievienots ar savienotājspailēm pie ģeneratoragregāta (šāds pretestības vads nav vajadzīgs II klases ietaisēm)). Labs kabeļu stāvoklis un masu saslēgums ir būtiski, lai pasargātu no elektrotrieciena, iesaka izmantot kabeli ar gumijas apvalku, lokanos vadus un pretestību atbilstoši normatīviem IEC 60245-4 vai līdzvērtīgus kabeļus un raudzīties, lai tie būtu labā stāvoklī. Ievērojiet kabeļu garumus, kas norādīti tabulā nodaļā « Kabeļu posmi ». b) Katrs vadu kopums (elektrokabelis), kas nāk no ģeneratoragregāta, jāaizsargā ar papildu 30mA diferenciāļa ierīci, kas novietota katras strāvas padeves ietaises augšdaļā vismaz 1m attālumā no agregāta, kā arī jāpasargā no iespējamām ārējām ietekmēm. 2– Ja piegādātais ģeneratoragregāts nav aprīkots ar iebūvētu diferenciāļa aizsargierīci (ar neitrālu maiņstrāvas ģeneratoru, kas pieslēgts ģeneratoragregāta sazemēšanas mietam) Viena vai vairāku pārvietojamo vai pārnēsājamo ierīču neregulāras lietošanas gadījumā ģeneratoragregāta sazemējums nav vajadzīgs, tomēr iepriekš 1. sadaļas a) punktā minētās masas saslēgšanas noteikumi ir jāievēro.. Ja strāva jāpiegādā īslaicīgai vai pagaidu instalācijai (būve, izrāde, gadatirgus), saslēdziet ģeneratoragregāta masu pie zemes un ievērojiet 1. sadaļas a) punktā iepriekšminētos noteikumus. Atkārtotas steidzamas fiksētas instalācijas barošanas gadījumā ģeneratoragregāta pieslēgums pie barojamās instalācijas zemējuma un elektriskais pieslēgums jāveic kvalificētam elektriķim, ievērojot noteikumus, kas piemērojami instalāciju vietās. Nepieslēdziet ģeneratoragregātu tieši citiem strāvas avotiem (sabiedriski pieejamiem, piemēram); uzstādiet strāvas pārveidotāju. Pārvietojamam lietojumam (piemēram, uz pārvietojamas automašīnas uzstādīts ģeneratoragregāts) Ja nevar sazemēt, automašīnas masas un pie ģeneratoragregāta kontaktligzdām pieslēgtās lietojamās ietaises jāsaslēdz ar ģeneratoragregāta masu ar pretestības vadu, ievērojiet 1. sadaļas a) punktā iepriekšminētos noteikumus par masas saslēgšanu. Speciāli paredzēti pārslēgi uz ģeneratoragregāta ļauj pasargāt no elektrotriecieniem - vajadzības gadījumā nomainiet tos ar pārslēgiem, kam ir tādi paši raksturlielumi un nominālvērtības.

1.3.6 Rotējošo detaļu bīstamība

Bīstami! Nekad netuvojieties darbībā esošām rotējošām detaļām ar plīvojošām drēbēm vai gariem matiem bez aizsargtīkliņa. Nemēģiniet apturēt, palēnināt vai bloķēt rotējošu detaļu.

1.3.7 Piesardzības pasākumi pret gāzes izplūdi

Oglekļa monoksīds izplūdes gāzēs var izraisīt nāvi, ja ieelpotajā gaisā tā koncentrācija ir pārāk liela. Vienmēr izmantojiet ģeneratoragregātu vietās, kur ir laba ventilācija un kur nevar uzkrāties Bīstami! gāzes. Drošības apsvērumu dēļ un, lai nodrošinātu ģeneratoragregāta darbību, ir nepieciešama laba ventilācija (pastāv saindēšanās, motora pārkaršanas, negadījumu vai apkārtējo materiālu un mantu sabojāšanas risks). Ja jāstrādā ēkā, obligāti jābūt iespējai izvadīt izplūdes gāzes no telpām, kā arī piemērotai ventilācijai, lai ēkā esošie cilvēki vai dzīvnieki netiktu apdraudēti.

1.3.8 Lietošanas nosacījumi

Norādītā ģeneratoragregāta tehniskie dati sasniedzami apstākļos, kas atbilst ISO 8528-1(2005) prasībām: 9 kopējais barometriskais spiediens: 100 Kpa 9 ieteicamā gaisa temperatūra: 25°C (298K) 9 relatīvais mitrums: 30 % Ģeneratoragregātu tehnisko rādītāju iespējas samazinās par aptuveni 4 % līdz ar katru temperatūras paaugstināšanos par 10°C un /vai aptuveni par 1 % ar katru augstuma pieaugumu par 100 m.

1.3.9 Ģeneratoragregāta jauda (pārslodze)

Nekad nepārsniegt ģeneratoragregāta nominālo jaudu (A un/vai Watt), barojot vairākas ierīces vienlaicīgi. Pirms pieslēgt un iedarbināt ģeneratoragregātu, aprēķināt kopējo nepieciešamo elektrisko ierīču jaudu, (kas izteikta vatos). Šī elektriskā jauda parasti ir norādīta uz elektrisko lampiņu, elektrisko ierīču, dzinēju, utt., ražotāja marķējuma. Visu vienlaicīgi izmantojamo elektrisko ierīču kopējā jauda nedrīkst pārsniegt ģeneratoragregāta nominālo jaudu.

1.3.10 Vides aizsardzība

Motoreļļa jānotecina šim nolūkam paredzētā tvertnē: nekad neteciniet motoreļļu uz zemes. Iespēju robežās izvairieties no skaņu atbalsošanās no sienām vai citām konstrukcijām (skaļuma palielināšanās). Ja izmantojat ģeneratoragregātu mežainā, krūmainā vai zālainā apvidū un ja trokšņu slāpētājs nav aprīkots ar dzirksteļu slāpētāju, attīriet pietiekami plašu zonu un esiet ļoti uzmanīgi, lai dzirksteles neizraisītu ugunsgrēku.

1.3.11 Degvielas uzpildes

Degviela ir ārkārtīgi ugunsnedroša, un tās tvaiks ir sprādzienbīstams. Tvertne jāuzpilda tad, kad motors ir izslēgts. Ir aizliegts smēķēt, tuvoties liesmai vai izraisīt dzirksteles tvertnes uzpildīšanas laikā. Bīstami! Notīriet visus degvielas atlikumus ar tīru lupatiņu. Naftas produktu uzglabāšana un darbība ar tiem jāveic atbilstoši likumdošanai. Aizveriet degvielas krānu (ja tāds uzstādīts) pēc katras uzpildīšanas. Nekad neuzpildiet degvielu, kamēr ģeneratoragregāts darbojas vai ir karsts. Vienmēr novietojiet ģeneratoragregātu uz līdzenas, gludas un horizontālas virsmas, lai izvairītos no degvielas nokļūšanas uz motora. Piepildiet rezervuāru, izmantojot piltuvi un uzmanoties, lai neizlietu degvielu, pēc tam uzskrūvējiet degvielas tvertnei vāciņu.

1.3.12 Piesardzības pasākumi, lietojot baterejas

Nedrīkst novietot akumulatoru tuvu liesmai vai ugunij. Lietojiet tikai instrumentus ar izolāciju Lai atjaunotu elektrolītu līmeni, nedrīkst lietot sērskābi vai oksidētu ūdeni. Bīstami!

2. Vispārējs apraksts

Iezemēšana (nr. 1) Kontrolvāks (nr. 2) Degvielas krāns (nr. 3) Degvielas tvertnes ventilācijas regulētājs (nr. 4) Degvielas tvertnes vāciņš (nr. 5) Starteris (nr. 6) Palaidējs (nr. 7) Kontaktligzda (nr. 8) Figure A MAX / ECO (nr. 9) režīms. Degvielas tvertnes spiediena sūknis (nr. 10). Izgaismotie rādītāji (nr. 11) A. Darbošanās rādītājs B. Pārslodzes rādītājs C. Eļļas rādītājs Vāciņš piekļuvei pie sveces (nr. 12) Klusais (nr. 13) B attēls Iepildes un iztukšošanas atveres vāciņš (nr. 2) Eļļas iepildes maksimālais līmenis Kontrolvāks (nr. 1) C attēls Degvielas tvertnes ventilācijas regulētājs : RUN / START (nr. 1) Degvielas filtrs (nr. 4) Degvielas tvertnes spiediena sūknis (nr. 2). Degvielas ievadfiltrs (nr. 3) Degvielas iepildes maksimālais līmenis D attēls Filtrējošā daļa (nr. 2) Filtrējošās daļas tīrīšana Gaisa filtra vāks (nr. 1) E attēls Svece (nr. 2) Vāciņš piekļuvei pie sveces (nr. 1)

3. Sagatavošana pirms lietošanas

3.1. Izņemšana no ekspluatācijas Izvēlieties tīru, ventilētu un no laikapstākļa maiņām pasargātu vietu. Novietojiet ģeneratoragregātu uz līdzenas un horizontālas, kā arī pietiekami izturīgas virsmas, lai tas nesasvērtos (agregāta slīpums nevienā pusē nedrīkst pārsniegt 10°). Novietojiet eļļas un degvielas rezerves netālu no ģeneratoragregāta izmantošanas vietas, tomēr ievērojot noteiktu drošu attālumu. 3.2. Ģeneratoragregāta zemējuma maģistrāle Ģeneratoragregāti padod elektrisko strāvu tiklīdz tos izmanto : traumas iespējas no elektriskās strāvas. Katru reizi izmantojot, iezemējiet ģeneratoragregātu. Bīstami! Agregāta iezemēšanai : 10 mm2 vara vadu pievienojiet agregāta iezemējumam un galvanizētam tērauda mietam, kas iegremdēts zemē 1 m dziļumā. 3.3. Eļļas līmeņa pārbaude Uzmanību!

Vienmēr pārbaudiet eļļas līmeni motorā pirms ģeneratora palaišanas. Pielejiet ieteikto eļļu (§ Specifikācijas) līdz augšējai atzīmei izmantojot piltuvi. Atveriet kontrolvāku (A att. – nr.2). Noskrūvējiet eļļas uzpildes tvertnes vāciņu (B att. – nr.2). Pārbaudiet eļļas līmeni. Pielejiet eļļu, ja nepieciešams. Uzskrūvējiet eļļas uzpildes tvertnes vāciņu. Noslaukiet eļļas paliekas ar tīru lupatiņu. Aizveriet kontrolvāku (A att. – nr.2). 3.4. Degvielas līmeņa parbaude Degvielas uzpilde jāveic ar izslēgtu motoru atbilstoši drošības ieteikumiem ( § Degvielas uzpildes). Vienmēr pagrieziet ventilācijas regulētāju stāvoklī RUN pirms degvielas tvertnes vāciņa noņemšanas. Bīstami!

Aizskrūvējiet degvielas tvertnes vāku. Pagrieziet degvielas tvertnes ventilācijas regulētāju stāvoklī RUN (A att. – nr. 4 & C att. – nr.1). Atskrūvējiet degvielas tvertnes vāku (A att. – nr. 5). Pārbaudiet degvielas līmeni. Pielejiet tvertni līdz augšējai norādei izmantojot piltuvi un uzmanoties, lai neizlietu degvielu. Izmantojiet tikai tīru degvielu bez ūdens piemaisījumiem. Degvielas tvertni nepārpildiet (degvielas uzpildes kaklā degvielai nav jābūt). Pēc tam, kad tvertne ir uzpildīta, pārbaudiet, vai tvertnes vāks ir labi aizskrūvēts. Ja ir izlijusi degviela, pirms ģeneratoragregāta iedarbināšanas pārliecinieties, vai tā ir izžuvusi un tvaiki ir Uzmanību! izvēdinājušies. 3.5. Gaisa filtra pārbaude Pārbaudiet gaisa filtru pirms ģeneratora palaišanas. Uzmanību!

Atveriet kontrolvāku (A att. – nr.2). Atskrūvējiet gaisa filtru un noņemiet tā vāku (D att. – nr.1). Pārbaudiet filtru, notīriet to, ja nepieciešams (sk. Gaisa filtra tīrīšana).

4. Ģeneratoragregāta ekspluatācija

Brīdinājums Pirms izmantošanas : - jāprot apstādināt ģeneratoragregāts steidzamas nepieciešamības gadījumā, - pilnībā jāizprot tā vadība un manevri. 4.1. Ieslēgšanas procedūra Lai atkārtoti palaistu ģeneratoragregātu pēc vairāk kā 10 min pārtraukuma, vai, ja degvielas līmenis ir nokrities līdz pusei no tvertnes, pakļaujiet degvielas tvertni spiediena iedarbībai izmantojot spiediena sūkni (sk. Degvielas tvertnes spiediena sūkņa izmantošana)

Pārbaudiet, vai ģeneratoragragāts ir labi iezemēts (A att. – nr. 1 un sk. Iezemēšana).

Vienu reizi pavelciet palaidēju (A att. – nr. 7) lēnām līdz atdures punktam, lēnām tam ļaujiet atiet vietā. Pagrieziet degvielas tvertnes ventilācijas regulētāju stāvoklī RUN (A att. – nr. 4 un C att. – nr.1). Aizgrieziet degvielas krānu (A att. – nr.3). Nolieciet startera ievilcēju (A att. – nr. 6) stāvoklī „ N.B: Nekad neizmantojiet starteri, kad motors ir karsts vai apkārtējās vides temperatūra ir paaugstināta. Pavelciet palaidēju pēc tam ātri un spēcīgi līdz motors tiek palaists. Lēnām nolieciet starteri stāvoklī » un nogaidiet līdz motora temperatūra sāk celties pirms ģeneratoragregāta lietošanas.

4.1.1 Degvielas tvertnes spiediena sūkņa lietošana

Degvielas tvertnei ar sūkņa palīdzību jābūt zem spiediena: ja ģeneratoragregāts izslēgts vairāk nekā 10 minūtes; ja degvielas līmenis tvertnē ir pazeminājies vismaz uz pusi. Nekādā gadījumā neizmantojiet spiediena pumpi, ja degvielas tvertnē degvielas līmenis ir lielāks par pusi (iespējams ģeneratoragregātu sabojāt). Uzmanību!

Novietot degvielas tvertnes ventilācijas kursoru pozīcijā START (C att. – nr. 1). Vairākas reizes iedarbināt tvertnes spiediena sūkni (C att. – nr. 2). Iedarbināt ģeneratoragregātu, degvielas tvertnes ventilācijas kursoru nepārslēdzot pozīcijā RUN (skatīt § Iedarbināšanas procedūra). Pēc ģeneratoragregāta iedarbināšanas nekavējoties degvielas tvertnes ventilācijas kursoru pārslēgt pozīcijā RUN (C att. – nr. 1.). 4.2. Darbība Tiklīdz ģenerators ir karsts un nostabilizējis ātrumu (apmēram 3 min):

Pārbaudiet, vai darbošanās rādītājs iedegas (A att. – nr.11, A). Ieslēdziet „M MAX” vai „E ECO” (A att. – nr. 9) režimā. Pieslēdziet lietojamo ierīci ģeneratora kontaktligzdai (A att. – nr. 8). Ja ir pārslodze vai īssavienojums, darbošanās rādītājs (A att. – nr. 11, A) nodziest un pārslodzes rādītājs (A att. – nr. 11, B) iedegas: Ja apstādiniet ģeneratoru un novērsiet pārslodzi vai īssavienojums.

4.2.1 MAX-ECO režīms

MAX Tiklīdz slēdzis (A att. – nr. 9) ieslēgts pozīcijā MAX, ģeneratoragregāts var tūlīt darboties ar spēcīgu strāvas plūsmu (tukšgaitā tas darbojas ar 3800 apgr./min.). ECO Pozīcijas ECO izmantošana ir lietderīga maza noslogojuma gadījumā. Lai samazinātu skaņas emisijas, ģeneratoragregāts darbojas ar minimālo ātrumu (3000 apgr./min.) starp 0 un 200 W. Tiklīdz jauda tiek palielināta virs 200 W, rotācijas ātrums pakāpeniski palielinās. 4.3. Izslēgšana

Apstādiniet un atvienojiet ierīces. Ļaujiet motoram griezties tukšgaitā 1 vai 2 min. Aizgrieziet degvielas krānu (A att. – nr.3). Ģeneratoragregāts apstājas. Vienmēr nodrošiniet pienācīgu ventilāciju ģeneratoragregātam. Pat pēc apstāšanās motors turpina izdalīt siltumu. Brīdinājums

5.1. Eļļas drošinātājs Gadījumā, ja motora karterī trūkst eļļas vai arī eļļas spiediens ir zems, lai novērstu iespējamus bojājumus, eļļas drošības sistēma automātiski apturēs motoru. Tādā gadījumā pārbaudiet motoreļļas līmeni un ja nepieciešams, uzpildiet to, pirms turpiniet meklēt citu bojājuma iemeslu. 5.2. Svirslēdzis Agregāta elektriskā strāva aizsargāta ar vienu vai vairākiem magnetotermiskiem, diferenciāliem vai termiskiem drošinātājiem. Iespējamas pārslodzes un/vai īssavienojuma gadījumā elektriskās enerģijas piegāde var tikt pārtraukta. Nepieciešamības gadījumā nomainiet ģeneratoragregāta drošinātājus ar drošinātājiem, kuriem ir identiska nominālā vērtība

6. Tehniskās apkopes programma

6.1. Izņemšana no ekspluatācijas Apkope jāveic tā, kā aprakstīts apkopes programmā. Norādīts to ieteicamais biežums ģeneratoragregātiem, kas darbojas ar degvielu un eļļu atbilstoši šajā rokasgrāmatā dotajām specifikācijām. Ja ģeneratoragregāts tiek izmantots intensīvi, saīsiniet intervālu starp apkopes operācijām. 6.2. Tehniskās apkopes tabula Elements Veicamās darbības pie pirmās nepieciešamības Ik reizi lietojot Katru mēnesi vai Ik pēc 10 stundām Ģeneratoragregāts Tīrīt Pārbaudīt līmeni Motora eļļa Nomainīt Ieplūdes filtrs Tīrīt Pārbaudīt Gaisa filtrs Tīrīt Svece Pārbaudīt un tīrīt Ventilis Pārbaudīt

• Šīs darbības jāuztic kādam no mūsu pārstāvjiem Neregulāras lietošanas gadījumā iztukšot motora eļļu vismaz reizi gadā. Ik pēc 3 mēnešiem vai Ik pēc 50 stundām

Katru gadu vai Ik pēc 300 stundām

7. Tehniskās apkopes procedūra

Pirms apkopes : - apturiet ģeneratoragregātu, - Atvienojiet uzmavu(-as) no aizdedzes sveces(-ēm) un atvienojiet iedarbināšanas akumulatoru (ja tāds Uzmanību uzstādīts). Izmantojiet tikai oriģinālas rezerves daļas vai to ekvivalentus: pastāv ģeneratoragregāta sabojāšanas risks. 7.1. Bultskrūvju, uzgriežņu un skrūvju pārbaude Lai novērstu negadījumus vai bojājumus, katru dienu rūpīgi pārbaudiet skrūves.

Pirms katras darbināšanas un pēc katras izmantošanas pārbaudiet visu ģeneratoragregātu. Pievelciet visas vaļīgās skrūves. Uzmanību: Motora cilindra galviņas skrūvju pievilkšanu drīkst veikt tikai speciālists. Konsultējieties ar reģionālo aģentu. 7.2. Motoreļļas nomaiņa Ievērojiet vides aizsardzības ieteikumus (§ Vides aizsardzība) un nolejiet eļļu tam piemērotā traukā.

Atveriet kontrolvāku (A att. – nr.2). Motoram vēl karstam esot, noņemiet uzpildes un izliešanas atverei vāciņu (B att. – nr. 2). Viegli pakustiniet agregātu, lai nolietu eļļu tam piemērotā traukā. Pēc pilnīgas iztukšošanas, piepildiet tvertni ar ieteikto eļļu (§ Specifikācijas), pārbaudiet tās līmeni. Uzlieciet atpakaļ uzpildes un izliešanas atverei vāciņu (B att. – nr. 2). Pārbaudiet, vai eļļa nesūcas. Noslaukiet eļļas paliekas ar tīru lupatiņu. Aizveriet kontrolvāku. 7.3. Degvielas filtra tīrīšana Nesmēķēt, netuvināt liesmu un neizraisīt dzirksteļošanu. Pārbaudīt, vai nav sūce, noslaucīt degvielas paliekas un pārbaudīt, vai tvaiki ir izkliedēti pirms ģeneratoragragāta palaišanas. Bīstami!

Aizgrieziet degvielas krānu (A att. – nr.3). Noņemiet degvielas tvertnes vāciņu un ievadfiltru (C att. – nr. 3). Izpūtiet no ārpuses uz iekšpusi ievadfiltru izmantojot pistoli ar zema spiediena sausu gaisu . Izskalojiet ar tīru degvielu. Novietojiet ievadfiltru vietā un rūpīgi uzskrūvējiet degvielas tvertnes vāciņu. 7.4. Degvielas filtra aizvietošana Bīstami!

Nesmēķējiet, netuviniet liesmas vai neradiet dzirksteles. Pārbaudiet, vai nav noplūdes, notīriet visas degvielas pēdas un pārliecinieties, vai pirms ģeneratora ieslēgšanas tvaiks ir izklīdis. Aizgrieziet degvielas krānu (A att. – nr. 3). Atzīmējiet filtra montāžas virzienu. Izņemiet degvielas filtru no tā korpusa (C att. – nr. 4). Ja tas aprīkots ar pienācīgu tvertni, noņemiet degvielas pievadu no katras filtra puses un pielejiet degvielu. Ievietojiet jaunu filtru, ievērojot uzstādīšanas kārtību. Atveriet degvielas krānu un pārliecinieties, vai nav noplūdes. 7.5. Gaisa filtra tīrīšana Uzmanību!

Gaisa filtra daļu tīrīšanai nekad neizmantojiet benzīnu vai šķīdinātājus (atklāta uguns var izraisīt sprādzienu vai aizdegšanos). Noņemiet kontrolvāku (A att. – nr.2). Noņemiet filtra vāku (D att. – nr. 1). Noņemiet filtrējošo daļu (D att. – nr. 2) un nosakiet piesārņojuma veidu: Sausais piesārņojums:

Ar zema spiediena sauso gaisa pistoli izpūtiet filtrējošo daļu no iekšpuses uz āru, veicot kustības no augšas uz leju, kamēr tajā vairs nav putekļu.

Pārbaudiet filtrējošās daļas stāvokli: nomainiet to, ja kaut nedaudz bojāts papīrs vai ūdensnecaurlaidīgās malas.

Nomainiet filtrējošo daļu. Nolieciet vietā filtrējošo daļu un tās pārsegu. Nolieciet vietā kontrolvāku. Mitrs/ eļļains piesārņojums: Nolieciet vietā filtrējošo daļu un tās pārsegu. Nolieciet vietā kontrolvāku. 7.6. Aizdedzes sveces pārbaude

Atveriet vāciņu piekļuvei pie sveces (E att. - nr. 1) un izņemiet sveci ar klāt pielikto sveču atslēgu. Pārbaudiet sveci (E att. - nr. 2): Ja elektrodi ir nolietojušies vai izolācijas materiāls ir izkusis vai nolupis: Ja nē:

Nomainiet sveci. Ievietojiet jaunu sveci tās vietā un pieskrūvējiet ar roku, lai nesabojātu vītni. Lai saspiestu blīvi, pagrieziet sveci par 1/4 - 1/2 apgriezienu ar svecei paredzēto atslēgu.

Notīriet sveci ar drāšu birsti. Ar blīvuma ķīli pārbaudiet elektrodu atstatumu « X » : tam jābūt starp 0,6 un 0,8 mm. Pārbaudiet blīves stāvokli : Ievietojiet jaunu sveci tās vietā un pieskrūvējiet ar roku, lai nesabojātu vītni. Lai saspiestu blīvi, pagrieziet sveci par 1/4 - 1/2 apgriezienu ar svecei paredzēto atslēgu. 7.7. Ģeneratoragregāta tīrīšana Uzmanību

Mazgāšana ar ūdens strūklu nav ieteicama. Mazgāšana ar augstspiediena tīrīšanas sistēmu ir aizliegta. Notīriet visus putekļus un druskas ap izpūtēju. Notīriet elektrības ģeneratoru un īpaši motora un maiņstrāvas ģeneratora gaisa padeves un izkļuves atveres ar drāniņu un slotu. Pārbaudiet ģeneratora vispārējo stāvokli un bojājuma gadījumā nomainiet bojātās detaļas.

8. Ģeneratoragregāta glabāšana

Ja ģeneratoragregāts netiek ilgstoši lietots, novietojiet to uzglabāšanai saskaņā ar turpmākām norādēm:

Izlejiet visu degvielu no tvertnes piemērotā traukā. Lieciet motoram darboties, līdz tas apstājas degvielas trūkuma dēļ. Nomainiet eļļu motoram. Izņemiet aizdedzes sveci (E att. – nr. 2) un ielejiet apmēram 15 ml tīras motoreļļas cilindrā caur sveces atveri. Ievietojiet atpakaļ aizdedzes sveci. Pavelciet 3 vai 4 reizes palaidēja rokturi (A att. – nr. 7), lai pilnīgi iztukšotu karburatoru un apsmidzinātu cilindru ar eļļu. Notīriet ģeneratoragregātu no ārpuses un pārklājiet ar aizsargpārvalku, lai pasargātu no putekļiem. Novietojiet ģeneratoragregātu uzglabāšanai tīrā un sausā vietā.

9. Nelielu defektu novēršana

Problēmas Nevar palaist motoru Motors apstājas Nav elektrības padeves Iespējamie iemesli Ievadītais spriegums motora palaišanas brīdī. Nepietiekams eļļas līmenis Nepietiekams degvielas līmenis. Degvielas padeve ierobežota vai pārāk ātra. Aizsērējis gaisa filtrs. Aizsprostotas ventilācijas atveres. Nepietiekams eļļas līmenis Pārslodzes rādītājs iedegas (A att. - nr. 11). Bojāts ierīces barošanas vads. Bojāts elektrības kontakts. Bojāta maiņstrāvas dinamomašīna. Iespējamie risinājumi Atvienot savienojumu. Pārbaudiet eļļas līmeni un papildiniet to, ja nepieciešams. Uzpildīt degvielu (sk. Degvielas uzpilde) Pārbaudīt, salabot vai nomainīt*. Notīrīt gaisa filtru. Notīrīt ievada un izvada aizslietņus Pārbaudiet eļļas līmeni un papildiniet to, ja nepieciešams. Novērst pārslodzi un 30 sek. Nogaidīt pirms atkārtotas palaišanas Nomainīt vadu Pārbaudīt, salabot vai nomainīt* Pārbaudīt, salabot vai nomainīt* *Darbības būtu jāuztic kādam no mūsu pārstāvjiem.

Modelis Motora veids Maksimālā jauda / Iespējamā jauda Līdzstrāva Maiņstrāva Kontaktu veids Drošinātājs Eļļas drošība Akumulators Akustiskā spiediena līmenis 1 m līmenī decibelos(A) Svars kg (bez degvielas) Izmēri gar. x pl. x h cm Ieteiktā eļļa Eļļas tvertnes tilpums litros Ieteicamā degviela Degvielas tvertnes tilpums litros Aizdedzes svece ● : sērija ○ : opcija X : nav iespējama NEO 3000

Izvietošana = kabeļi uz kabeļu ejām vai necaurdurtām plāksnītēm / pieņemamā sprieguma krišanās = 5% / Daudzdzīslu. PVC 70°C kabeļa tips (piemēram, H07RNF) / Apkārtējās vides temperatūra =30°C. Ieteicamo kabeļu posmi 0 līdz 50m 51 līdz 100m 101 līdz 150m Strāvas slēdzis (A) mm² / AWG mm² / AWG mm² / AWG Vienfāzu Trīsfāzu Vienfāzu Trīsfāzu Vienfāzu Trīsfāzu 4 / 10

12. Deklarācija par atbilstību "C.E." normatīvam

Ražotāja nosaukums un adrese : SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANCE Aprīkojuma apraksts Ģeneratoragregāts Izgatavotāja zīme SDMO Tips INEO 3000 Tās personas vārds un adrese, kurai ir tiesības izveidot un turēt tehnisko lietu G. Le Gall, SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANCE G. Le Gall, ražotāja pilnvarotais pārstāvis apliecina, ka aprīkojums atbilst šādām Eiropas direktīvām: : 2006/42/EK/ Mašīnbūves direktīva. Direktīvā 2000/14/EK Izraudzītā institūcija : 2006/95/EK / Zemsprieguma direktīva. 2004/108/EK / Elektromagnētiskās savietojamības direktīva. CETIM 2000/14/EK / Direktīva par trokšņa emisiju vidē no iekārtām, kas BP 67

Atbilstîbas procedûra : VI Pielikums. paredzētas izmantošanai ārpus telpām. Garantētais akustiskais jaudas lîmenis (Lwa) : 96 dB(A). Noteiktā jauda: : 2100 W 01/2010 - G. Le Gall Turinys
