KÄYTTÖOHJE NEO 3000 2600W SDMO

Käytö- ja huelto-opas

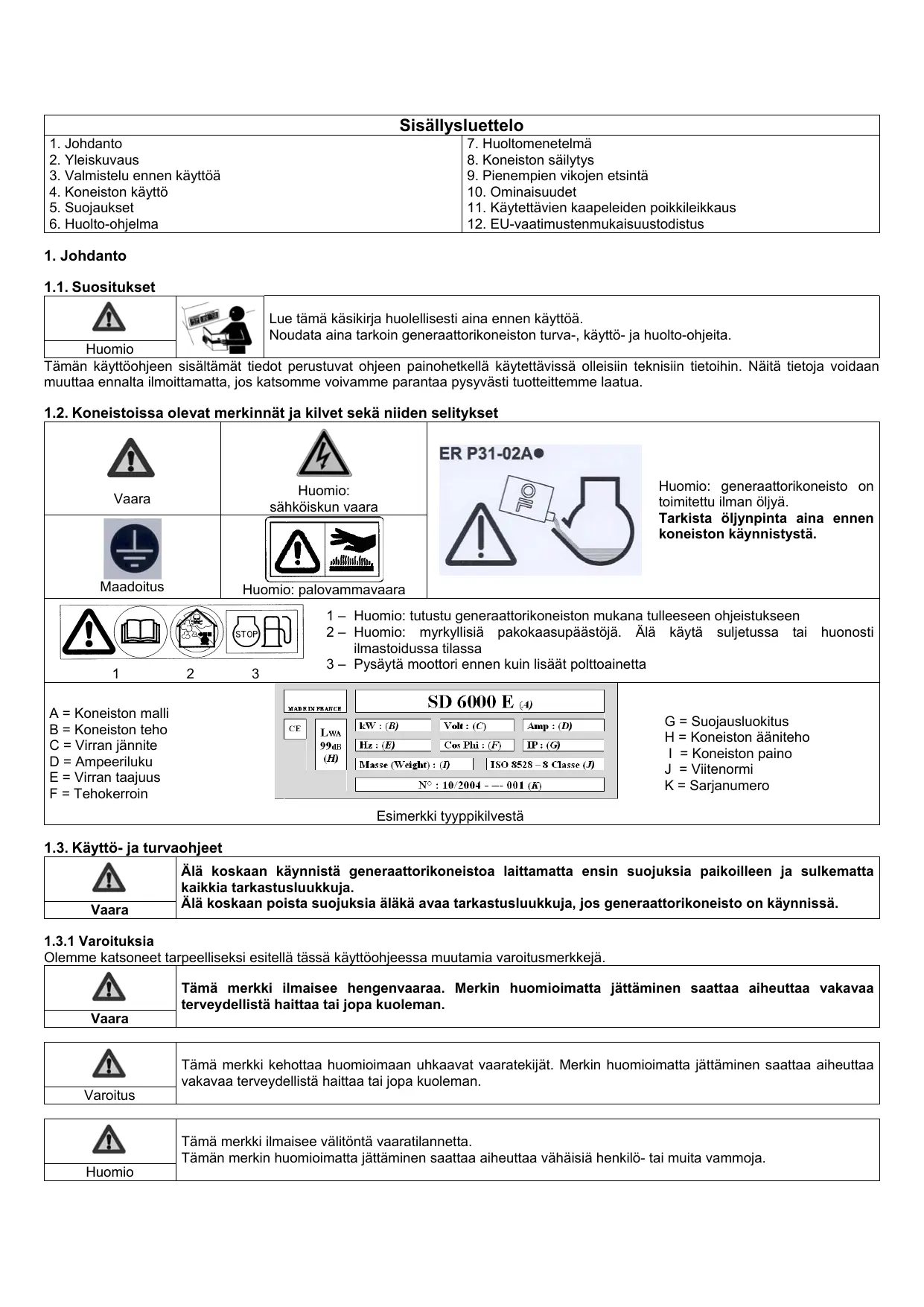

(Alkuperäisen käytöohjeen kännös)

1. Johdanto
2. Yleiskuvaus
3. Valmistelu ennen käytöä
4. Koneiston käytö
5. Suojaukset

6. Huolto-ohjelma

7. Huoltomenetelma

8. Koneiston sailytys
9. Pienempien vikojen etsintä
10. Omnaisuudet
11. Käytettävien kaapeleiden poikkileikkaus
12. EU-vaatimustenmukaisuustodistus

1. Johdanto

1.1. Suositukset

Huomio

Lue tãmã kãsikirja huolellisesti aina ennen kãytöã. Noudata aina tarkoin generaattorikoneiston turva-, kãytöã- ja huolto-ohjeita.

Täm kaytöhjeen sisältemt tiedot perustuvat ohjeen painohetkella kaytettaviss oleisiin teknsiin tietoin. Naita tietoja voidaan muuttaa ennalta ilmoittamatta, jos katsomme voivamme parantaa pysvasti tuotteittemme laatua.

1.2. Koneistoissa olevat merkinnät ja kalvet sekä niiden selitykset

Vaara	Huomio: sähköiskun vaara	ER P31-02A Huomio: generaattorikoneisto on toimittut ilman öljä. Tarkista öljynpinta aina ennen koneiston käynnistystä.
Maadoitus	Huomio: palovammavaara
1	2	3
A = Koneiston malli B = Koneiston teho C = Virran jännite D = Ampeeriluku E = Virran tajuus F = Tehokerroin	MADE IN FRANCE CE LWA 99dB (H)	SD 6000 E (4) kW : (B) Volts : (C) Amp : (D) Hz : (E) Cos Phi : (F) IP : (G) Masse (Weight) : (I) ISO 8528 - 8 Classe (J) N° : 10/2004 -- 001 (K)	G = Sujausluokitus H = Koneiston äniteho I = Koneiston paine J = Viitenormi K = Sarjanumero

1.3. Käytö- ja turvaohjeet

Äla	Älä koskaan käynnistä generattorikoneistoa laittamatta ensin suojuksa paikoilleen ja sulkematta kaikkia tarkastusluukkuja.
Vaara	Älä koskaan poista suojuksaalandä avaa tarkastusluukkuja, jos generattorikoneisto on käynnissä.

1.3.1 Varoituksia

Olemme katsoneet tarpeilliseksi esitellä tassä käytöhjeessa muutamia varoitusmerkkeja.

!	Tämä merkki ilmaisee hengenvaaraa. Merkin huomioimatta jättäminen saattaa aiheuttaavakavaa terveydellistä haittaa tai jopa kuoleman.
Vaara

Δ	Tämä merkki kehottaa huomioimaan uhkaavat vaaratekijät. Merkin huomioimatta jättäminen saattaa aiheuttaa vakavaa terveydellistä haittaa tai jopa kuoleman.
Varoitus

Ä	Tämä merkki ilmaisee välitöntä vaaratilannetta. Tämän merkin huomioimatta jättäminen saattaa aiheuttaa vähäisiä henkilö- tai muita vammoja.
Huomio

1.3.2 Yleisiä neurojoa

Saadessasi generaattorikoneiston, tarkista, etta kaikki tilamasi osat ovat mukana sekä vahingoittumattomia. Käsittele koneistoa varovasti valttäen tarpeetonta voimankäyttoä ja nykimistä sekä huolehtien etukäteen sen sälytys- tai käyttopaikasta.

Varoitus

Ennen käytöä: - opettele pysäytämaän generaattorikoneisto hatätilanteessa, - opettele huolellisesti kaikkien säätimien käytö ja toimenpiteet.

Noudata turvallisuussyistä huoltovälejä (katso huoltotaulukko). Älä koskaan tee korjauksia tai huoltotoimenpiteita, jos sinulla ei ole asiantuntemusta ja/tai tarvittavia tyokaluja.

Koneistoa voivat käyttaa vain sellaiset henkilöt, jotka ovat saaneet sihen tarpeellisen opastuksen.

Alä koskaan anna lasten koskea generaattorikoneistoon edes sen ollessa pysahdyksissä. Välta koneiston käyttoä elänten ollessa lahettyvillä (pelko, hermostuminen jne.).

Alä koskaan käynnistä moottoria, ellei siinä ole ilmansuodatinta tai pakoputkea.

Varmista, etta liität akun (mikäli varusteena) plus ja miinusnavat aina oikeinpän. Jos navat ovat vaärin pain, sahkolaitteisto voi vauroitua vakavasti.

Alä koskaan peita generaattorikoneistoa millään materiaalilla käytön aikana tai heti pysätyksen jäldeen (odota, kunnes moottori on jaähtynyt).

Alä koskaan sivele generaattorikoneistoon oljya suojataksesi sitä korroosiolta, sillä oljy voi syttyä palamaan ja se on vaarallista hengittäa.

Huomioi kaikissa tapauksissa voimassa olevat paikalliset säädokset, jotka koskevat generaattorikoneistojen käytöä.

1.3.3 Suojatoimet tulipalon estämiseksi

Vaaara

Älä koskaan käytä generaattorikoneisto alueella, jossa on räjähdysherkkä aineita (kipinävaara). Pidä kaikki helposti syttyvät tai räjähtävät aineet (bensiini, öljy, rätit jne.) kaukana generaattorikoneisto käytäessäsi. Älä koskaan peitä generaattorikoneisto millään materiaalilla käytön aikana tai heti pysätyksen jälkeen. Odota, kunnes moottori on jäähtynyt.

1.3.4 Suojatoimet palovammojen estämiseksi

Älä koskaan koske moottoriinalandakä kaasunpoistonäänenvaimentimeengeneraattorikoneiston toimiessa tajuuri sen pysäytämisen jälleen.
Varoitus

Kuuma oljy aiheuttaa palovammoja, valtä sen joutumista kosketuksiin ihon kanssa. Tarkasta ennen kaikkia huoltotoimenpiteita, etta järestelmässä ei ole enaä painetta. Älä koskaan käynistä tai käytä moottoria, kun öljyn tayttokorkki on poissa paikaltaan (oljya voi päästa ympäristöön).

1.3.5 Sujoatoimet sähköiskun estämiseksi

Δ	Δ	Ollessaan käynissä generattorikoneistot tuottavat sähkövirtaa: hengenvaarallisen sähköiskun riski.
Vaara

Alä miloinkaan koske paljaisin kaapeleihin tai irtonaisi liitantäjohtoin. Alä koskaan käsitte generaattorikoneistoa kostein kasin tai jaloin. Alä koskaan aseta kalustoa altiiksi nesteroiskeille tai huonolle säalle alakä laske sitä märallee alustalle.

Sahkokaapelit ja liittannat on pidettavä aina hyvässä kunnossa. Huonokuntoisia materiaaleja ei saa käytta: hengenvaarallisen sahkoiskun tai koneiston vahingoittumisen riski.

On noudatettava käytöolosuhteiden mukaisia turvallisuutta koskevia erityistoimenpiteita.

1 - Jos generaattorikoneiston toimituksen mukana ei tule integroitua differentiaisuojalaitetta

Yhtä tai useampaa siirrettävää tai kannettavaa laitetta tilapäisesti käytettaessä ei generaattorikoneiston maadoittaminen ole valttamöntä, mutta seuraavassa mainittuja asennusohjeita taytyy noudattaa :

a) Generaattorikoneiston pistokkeisiin yhdistettyjen materiaalien massojen koneistoon liittamisessä on käytettvä maadoitusjohdinta; tämä potentiaalintasaus toteutuu, jos kaikki käyttomateriaialluokkaan I kuulvat yhteyskaapelit on varustettu pistokkeistaan generaattorikoneiston pistokkeeseen oikein liitetyllä PE (VIHREA-ja-KELTAINEN) maadoitusjohtimella, (tämä maadoitusjohdin ei ole välttamätön turvallisuusuolan II materiaaleille). Massojen toisiinsa liittäminen hyväkuntoisilla kaapeleilla on ensiarvoisen tärkeä sahköiskuja vastaan suojautumisen takaamiseksi, on erittain suositeltavaa käyttaa normin IEC 60245-4 mukaisia taipuisia jakestävi kumipunospäälysteisiä tai vastaavia kaapeleita ja huolehtia, etta ne pysyvät hyvässä kunnossa. Kaapeleiden pituuksista kappaleen « Kaepelit » taulukossa annettuja ohjeita on noudatettava.

b) Jokainen kaapelikanavointi (sähkökaapeli) generaattorikoneistosta taytyu suojata jokaisen pistorasian alapuolle vähintään yhden metrin päähan koneistosta sijoitetulla 30mA-kalibroidulla lisäsuojakytkimellä, joka tulee suojata mahdollisia ulkoa tulevia vahingonaiheuttajia vastaan.

2- Jos generaattorikoneiston toimituksen mukana tulee integroitu differentiaalisuojalaiite (generaattorikoneiston maadoitusliitttimeen yhdistetyllä neutraalillva vaitovirtageneratorilla)

Yhtä tai useampaa siirrettävää tai kannettavaa laitetta tilapäisesti kaytettäessä ei generaattorikoneiston maadoittaminen ole valttamöntä, mutta edellä kappaleen 1 kohdassa a) mainittuja massojen liittämista koskevia ohjeita on noudatettava.

Viransyöton ollessa tilapäistä tai tilapäisluonteista (työmaa, esitelly, messut), on generaattorikoneiston massa maadoitettava edellä kappaleen 1 kohdassa a) mainituja ohjeita noudattaen.

Jos kiintean asennuksen yhteydessa kaytetaan hatavirransyottau, tulee generaattorikoneiston maadoittamisen ja sahkoliitantojen olla patevan sahkoasentajan suorittamia ja on sovellettava asennuspaikan mukaisa ohjeita. Generaattorikoneistoa ei saa liittaa suoraan toiseen voimanlahteseen (esimerkiki syleisen jakeluverkkoon); on asennettava virtalähteen suunnnanvahtokytkin.

Kannettavat kaytöyksikot (esimerkki: liikuvaan ajoneuvoon asennettu generaattorikoneisto)

Tapauksessa, jossa maadoitus ei ole mahdollista, tulee ajoneuvon massa ja generaattorikoneiston pistokkeisin liitetyt käytettavat materiaalit kytkea generaattorikoneiston massaan maadoitusjohtimella noudattamalla edellkappaleen 1 kohdassa a) mainittuja massojen liittämstakoskevia ohjeita.

Suojautuminen sahköiskuila tapahtuu erityisesti generaattorikoneistoa varten valmistetuken virtakatkaisimien avulla: tarvittaessa ne voidaan korvataan nimellisarvoiltaan ja ominaisuukniltaan identtillä virtakatkaisimilla.

1.3.6 Pyörivien osien aiheuttama vaara

Vaara

Älä koskaan mene toiminassa olevan, pyörivän osan lahelle vaatteet liehuen tai ilman hiusverkkoa, mikäli sinulla on pitkät hiukset. Älä yritä pysäyttä, hidastaa tai muulla tavoin体系建设 toiminassa olevaa pyörivää osaa.

1.3.7 Suojatoimet pakokaasauja vastaan

Vaara

Pakokaasun sisälätämä hiilimonoksidi voi aiheuttaa kuoleman, jos sitä on liikaa hengitetyssä ilmassa. Käytä generaattorikoneistoa aina hyvin tuuletetussa ympäristössä, jottei kaasua pääse keräantymään.

Hyvä tuuletus on välttämätontä, jotta generaattorikoneisto toimisi oikein ja turvallisesti (myrkytysvaara, moottorin ylikuumenemisvaara ja onnettomuuksien tai ympäristön materialialisten vauroiiden riski). Jos konetta on käytettävä sisatiloissa, pakokaasut on ehdottomasti poistettava ulos ja huolehddittava riittävästä tuuletuksesta, jotteivat lasnölevat ihmiset tai eläimet kärsi.

1.3.8 Kaytölosuheet

Generaattorikoneistojen mainitut suoritusarvot saavutetaan ISO 8528-1(2005) -standardin mukaisissa suositusolosuheissa:

Barometrinen kokonaispaine: 100 Kpa
Ympariston ilman lamptola: 25^ (298K)
✓ Suhteellinen kosteus: 30 %

Generaattorikoneistojen suoritusarvot vahenevat noin 4 % aina kun lamptila kohoaas 10^ C ja/tai noin 1 % aina kun korkeus lisäantyy 100 m.

1.3.9 Generaattorikoneiston kapasiteetti (ylikuormitus)

Alä koskaan ylità generaattorikoneiston nimellistehoa (ampeeri ja/tai watti) käyttaessäsi konetta jatkuvasti.

Laske sahkolaitteiden vaatima teho (wateissa) ennenkuin kytket ja kaynnistat generaattorikoneiston. Tämä sahkötheo loytyy yleensä lamppujen, sahkolaitteiden, moottorien jne. typpikilvestä. Käytetyjen laitteistojen yhteinlaskettu teho ei saa samanaikaisesti yllttäkoneston nimellistehoa.

1.3.10 Ympäristönsuojelu

Tyhjennä moottoriöljy sille tarkoitettuun poistoastian. Ålä koskaan tyhjennä tai heita moottoriöljä maahan.

Mikäli mahdollista, välta kaikuvia seiniä tai muita rakennelmia (melutaso moninkertaistuu).

Jos generaattorikoneistoa kaytetaan alueella, jossa on puita, pensaita tai ruohikkoa, eikä sen aenvaimentimessa ole kipinasuojaa, varo, etteivat kipinat sytyta tulipaloa. Raivaa koneelle riittavän suuri kayttöalue.

1.3.11 Poltoaineen tayttö

!		Polttoaine on erittäin tulenarkaa ja sen höyryt ovat räjähdysalttiita. Moottorin on oltava sammutettuna tāytön aikana. Sālión tāytön aikana tupakoiminen, liekin lähelle tuominen tai kipinöitten tuottaminen on kielletty. Puhdista kaikki polttoainetahrat puhtaalla liinalla.
Vaara

Öljtuotteiden varastoinnin ja käsittelyn tulee tapahtua lain mukaisesti. Sulje poltoainehana (mikäli varusteena) aina tayton aikana. Älå koskaan lisää poltoainetta generaattorikoneiston ollessa käynissä tai kuuma.

Aseta generaattorikoneisto aina tasaiselle ja vaakasuoralle maaperalle, jotta poltoainetta ei valu moottorin paalle. Täytä sailiö suppilon avulla varoen laikytamastä sitä ja kierra sitten poltoainesäilion korkki kiinni.

1.3.12 Sujoatoimet akkuja kaytettaaessa

Ä			Älä koskaan sijoita akkua liekin tai tulen lähettyville. Käytä ainoastaan eristettyjä työkaluja. Älä koskaan käytä rikkihappoa tai akkuhappoa korjatessasi akun nestemärärä.
Vaara

1. Yleiskuvaus

Kuva A
Maadoituspistoke (kohta 1)	Toimintatila MAX / ECO (kohta 9)
Tarkistusluukku (kohta 2)	Sällön matalapainepumpun käytö (kohta 10)
Poltoainehana (kohta 3)	Merkkivalot (kohta 11)
Poltoainesäliön ilmastoinnin osoitin (kohta 4)	A. Toimintatilan merkkivalo B. Ylikuormituksen merkkivalo C. Öljyturvajärestelmän merkkivalo
Poltoainesäliön korkki (kohta 5)
Käynnistin (kohta 6)
Laukaisuvipu (kohta 7)	Sytytystulpan kolon suojakansi (kohta 12)
Sähköpistorasia (kohta 8)	Vaimennin (kohta 13)

Kuva B
Tarkistusluukun kansi (kohta 1)	Öljysäliön tättö- ja tyhjennysaukon korkki (kohta 2)Öljntäytön yläraja

Kuva C
Polttoainesäliön ilmastoinnin osoitin: RUN / START (kohta 1)	Polttoaineen suodatin (kohta 4)
Polttoainesäliön alipainepumppu (kohta 2)
Polttoinesuodatin (kohta 3)
Polttoaineentäytön yläraja

Kuva D
Illumansuodattimen kolon suojakansi (kohta 1)	Suodatinelementti (kohta 2) Suodatinelementin puhdistus

Kuva E
Sytytystulpan kolon suojakansi (kohta 1)	Sytytystulppa (kohta 2)

3. Valmistelu ennen käytöä

3.1. Käyttopaikka

Valitse puhdas, ilmastoitu ja saalta suojattu ymparisto.

Sijoita generaattorikoneisto tasaiselle, vaakasuoralle alustalle, riittavän kestävallee pinnalle, jottei koneisto romahda alas (koneisto ei missaan tapauksessa saa kallistua mihinkään suuntaan yli 10^

Järjestä koneiston käytöpaikan laheisyyteen mahdollisuus öljyn ja polttoaineen tãydennykselle, kuitenkin otaen huomioon turvallinen valimatka.

3.2. Koneiston maadoitus

Vaara

Käynnissä ollessaan generaattorikoneistot tuottavat sähkövirtaa: hengenvaarallisen sähköiskun riski. Maadoita generaattorikoneisto aina käytön yhteydessä.

Koneiston maadoittaminen: kiinnita 10mm^2 :n kuparilanka koneiston maadoituspistokkeeseen ja maahan 1 m:in syvyyteen työnnettyn teräksiseen, galvanoituun sauvaelektrodiin.

3.3. Öljynpinnan tarkistus

Huomio

Tarkista moottorin öljyn riittävyss aina ennen generaattorikoneiston käynistämista. Käytä laitteelle suositeltua öljyä (ks. Ş Ominaisuudet), tättä kaatosuppiloa apuna käyttaen mittatikun yläraajansti.

Avaa tarkistusuukun kansi (kuva A - kohta 2).
Kierrä auki oljyntäytön korkki (kuva B - kohta 2).
3 Tarkista oljyn riittavyys.
4 Lisaa oljya tarvittaessa.
5 Kierra oljyntayton korkki kiinni.
6 Pyyhi liika oljy pois puhtaalla kankaalla.
Sulje tarkistusluukun kansi (kuva A - kohta 2).

3.4. Poltoaineen pinnan tarkistus

Vaara

Polttoainesäiliö täytetän moottorin ollessa sammutettuna ja turvaohjeita noudattaen (ks. § Poltoaineen täytö). Ennen polttoainesäiliön korkin avaamista on ilmastoinnin osoitin aina asetettava asentoon RUN.

Sulje polttoainehana (kuva A - kohta 3).
2 Aseta polttoainesäliön ilmastoinnin osoitin asentoon RUN (kuva A - kohta 4 & kuva C - kohta 1).
3 Kierra polttoinesaillion korkkia uaki (kuva A - kohta 5).
4 Tarkista poltoainee märä. Täytä sailiö suppilon avulla ja läkyttamattä täytörajaan asti.

Käytä ainoastaan puhdasta polttoainetta, jossa ei ole vetta. Älä kaada säliötra liian täyteen (täytökaulassa ei saa olla polttoainetta). Tarkista aina tätton jälkeen, että polttoainesäliön korkki on suljettu kunnolla. Jos polttoainetta on läikkynyt, varmista ennen generaattorikoneiston käynnistämista, että polttoaine on kuivunut ja höyryt haihtuneet.
Huomio

5 Kierra polttoadinesaillion korkki kiinni.

3.5. IImansuodattimen tarkistus

Huomio

Tarkista ilmansuodattimen kunto ennen generaattorikoneiston käynnistystä.

Avaa tarkistusuukun kansi (kuva A - kohta 2)
2 Avaa ilmansuodattimen suojakannen hakaset ja irrota kansi (kuva D - kohta 1).
3 Tarkista suodatinelementin kunto, puhdista elementti tarvittaessa (ks. § Ilmansuodattimen puhdistus).

1. Koneiston käytto

Varoitus

Ennen käytöä: - opettele pysäytämaän generaattorikoneisto hatātilanteessa, - opettele huolellisesti kaikkien säätimien käytö ja toimenpiteet.

4.1. Kännistystoimenpiteet

Generaattorikoneiston uudelleenkaynnistamiseksi 10 minuutin pysahdyksen jälkeen, tai siinä tapauksessa etta poltoaineen pinta on laskenut alle sailion puolenvälin, aseta polittoainesäiliö alipaineeseen alipainepumppu apuna käyttaen (ks. S Sailion alipainepumpn käytto).

1 Varmista etta generaattorikoneisto on hyvin maadoitettu (kuva A - kohta 1 & ks. Koneiston maadoitus).
2 Aseta polittoainesällön ilmastoinnin osoitin asentoon RUN (kuva A - kohta 4 & kuva C - kohta 1).
3 Avaa polttoainehana (kuva A - kohta 3).
Aseta käynnistimen vedin (kuva A - kohta 6) asentoon « H ».
HUOM.: Käynnistintä ei saa käyttaa moottorin ollessa lammin tai kun ympäristön lampötila on korkea.
Vedä yhden kerran kahvasta (kuva A – kohta 7) kevyesti kunnes tunnet vastuksen, anna palautua hitaasti.
6 Veda sitten kahvasta nopeasti ja voimakkaasti, kunnes moottori kaynnistyy.
Ennen generaattorikoneiston käytämistä siirrä käynnistin hitaasti asentoon « | » ja odota, että moottori alkaa lammetä.

4.1.1 säilion matalapainepumpun käytto

Polttoinesaio on paineistettava pumpun avulla:

• kun generaattorikoneisto on ollut pysaytetyni yli 10 minuuttia,
• kun poltoaineeen pinnan taso on laskenut vahintaaen puoleen sailiion tilavuudesta.

Älå koskaan kättä polttoainesäiliön paineistamispumpppua kun polttoaineen pinnan taso on yli säiliön puolenvälin (generaattorikoneisto voi vauroitua).
Huomio

Aseta poltoainesällän ilmastoinnin osoitin asentoon START (kuva C - kohta 1).
Käytä sällön paineistamispumpppua useaan kertaan (kuva C - kohta 2).
3 Käynnista generaattorikoneisto, mutta ala aseta polittoainesäliön ilmastoinnin osoitinta asento run (ks. S Käynnistämistoimenpiteet).
4 Generaattorikoneiston kaynnistytyä aseta poltoainen sälän osoitin valittomästi asentoon RUN (kuva C - kohta 1).

4.2.Toiminta

Kun koneisto on lammin ja sen nopeus on vakiintunut (n. 3 min) :

1 Tarkista etta toimintatilan merkkivalo palaa (kuva A - kohta 11, A).
Kytke toimintatila « MAX » tai « ECO » (kuva A - kohta 9).
3 Liita kaytettäva laite generaattorikoneistan pistorasian (kuva A - kohta 8).

Ylikuormituksessa tai virtakatkoksen sattuessa toimintatilan merkkivalo (kuva A - kohta 11, A) sammuu ja ylikuormituksesta kertova merkkivalo (kuva A - kohta 11, B) syttyy: pysaytä generaattorikoneisto ja poista ylikuormitus tai virtakatkoksen.

4.2.1 MAX-ECO -toimintatila

MAX

Kun painike (kuva A - kohta 9) on asennossa « MAX», generaattorikoneisto kytkeytyy nopeasti virtaan (kuormittamattomana se pyörii 3800 kr/min).

ECO

Asento « ECO » on hyödyllinen pienelle kuormituksette. Melupäastöjen vähentämiseksi generaattorikoneisto käy miniminopeudellaan. (3000 kr/min) välillä 0 ja 200 W. Pyörismisopeus kasvaa steittain tehon tarpeen lisäntyessä yli 200 watin.

4.3. Pysäytys

1 Pysäytä ja irrota pistokkeet.
2 Anna moottorin käydä tyhjäkäynnillä 1-2 minuutin ajan.
Sulje polttoainehana (kuva A - kohta 3).

Generaattorikoneisto pysahtyy.

!	Huolehdi aina generaattorikoneiston asianmukaisesta ilmanvaihdosta. Moottori sateilee lampaöä vielä pysätyksen jälkeenkin.
Varoitus

5. Suojaukset

5.1. Öljyturvajärestelmä

Jos moottorin sisakammiosta puuttuu oljyä taiJos oljynpaine on heikko, oljyturvajarkestelmä pysayttäa moottorin automaattisesti vaurioden valttamiseksi.

Tassapauksessa tarkasta moottorioljyn taso ja tayta se tarpeen vaatiessa ennen kuin ryhdyt etsimaa muita vikoja.

5.2. Katkaisin

Koneiston virtapiiri on suojattu useilla sahkömagneettisilla lampösuojakytkimillä. Sahrkönergian jakelu voidaan katkaista mahdollissya ylikuormitus ja/tai oikosulkutilanteissa.

Vaihda generaattorikoneiston katkaisimet tarpeen vaatiessa taysin samalla nimellisarvolla ja ominaisuksilla varustettuihin katkaisimiin.

6. Huolto-ohjelma

6.1. Hyödylinen muistutus

Suoritettav huoltotoimenpiteet on merkitty huelto-ohjelmaan. Niiden tiheys on suuntaa antava ja ne soveltuvat koneistoille, jotka kayttav taman kaskirjan latuvaatimumen mukaista polttoainetta ja oljya.

Huoltovälejä on syytä lyhentää, jos generaattorikoneistoa käytetän ankarissa olosuheissa.

6.2. Huoltotaulukko

Elementti	Ensimmäisen märäajan umpeutuessa toteutettavat toimenpiteet	Jokaisen käytökerran aikana	Kerran kuukaudessa Tai Aina 10. käytötunnin jälleen	Aina kolmen kuukauden Tai 50 käytötunnin jälleen	Kerran vuodessa Tai 300 käytötunnin jälleen
Generaattorikoneisto	Puhdistus			●
Moottorin öljy	Pinnan tason tarkistus	●
	Vaihto uuteen			●
Poltoaineen suodatin	Puhdistus		●
Ilmansuodatin	Tarkistus	●
	Puhdistus		●
Sytytystulppa	Tarkistus & puhdistus			●
Venttiililit*	Tarkistus*			●

*Ainoastaan laitteen edustaja on valtuutetu suorittamaan toimenpide
Jos laite on vain satunnaisessa käytössä, tulee moottorin öljysäliö tyhjentä vähintään kerran vuodessa.

1. Huoltomenetelma

Ennen mitään huoltotoimenpiteitä: - pysättä generaattorikoneisto, - irrota sytytstulppien suojukset ja kytke.POIS Päältä käynnistysakku (jos mukana toimituksessa).
Huomio

Käytä vain alkuperäisosa tai niitä vastaavia osia : riski generaattorikoneiston vauroitumisesta

7.1. Pulttien, muttereiden ja ruuvien tarkistus

Onnettomuuksien ja vikojen välttämiseksi tarkista kaikki kiinnityskappaleet joka päävä huolellisesti.

1 Tarkista generaattorikoneiston kaikki osat ennen jokaista käynnistystä ja aina kayton jälkeen.
2 Kiristä kaikki lóysät ruuvit.Huomio: sylinterinkannen pulttien kiristyksen suorittaa asiantuntija, ota yhteys jalleenmyyjaan.

7.2. Moottorioljyn vaihto

Noudata ympäristönsuojelusta annettuja ohjeita (ks. § Ympäristönsuojelu) ja tyhenna ölj tarkoitukseen soveltuvaan astiaan.

1 Avaa tarkistusuukun kansi (kuva A - kohta 2).
2 Moottorin ollessa viel lammin irrota oljyntaytto- ja -tyhennysaukon korkki (kuva B - kohta 2).
3 Kallista generaattorikoneistoa kevesty ja valuta oljy tarkoitukseen soveltuvaan astiaan.
Tayta oljysailio tyhennyksen jalkeen uudelleen tarkoitukseen suositellulla (ks. § Ominaisuudet) oljylla, tarkista viel a pinnan taso.
Sulje oljysaillion korkki (kuva B - kohta 2).
6 Tarkista ettei oljya vuoda mistaan.
Pyyhi oljytahrat puhtaalla kankaalla.
Sulje tarkistusuukun kansi.

7.3. Poltoainesuodattimen puhdistaminen

Vaara

Älä tupakoi, käsittele tulta tai aiheuta kipinöitä. Ennen kuin käynnistät generaattorikoneiston tarkista nagkykö vuotoja, pyyhi kaikki polttoainetahrat ja varmista että polttoainenhöyrt ovat haihtuneet.

Sulje polttoainehana (kuva A - kohta 3)
2 Irrota polttoainesäiliön korkki ja suodatin (kuva C - kohta 3).
Puhalla matalapaineilmapistoolilla suodatinta ulkoa sisään pän.
Huuhtele suodatin puhtaalla polttoaineella.
Aseta suodatin takaisin paikalleen ja vaannä varovasti polttoainesällön korkki kiinn.

7.4. Polttoainesuodattimen vaihto

Vaara

Älä tupakoiäläkä tuo liekkejä taikipinöitä lahelle. Tarkasta,attei polttonestettä vuoda, pyyhi kaikki polttonestjäljet ja varmista,että kaikki höyryt ovat haihtuneetennen generaattorikoneiston käynnistystà.

1 Sulje polttonestahana (kuva A - kohta 3).
Paina mieleesi, miten pän suodatin on asennettu.
3 Irrota polttoainesuodatin kannattimestaan (kuva C - kohta 4).
4 Varustaudu sopivalla astialla ja poista polttonesteputket suodattimen molemmin puolin. Ota polttoneste talteen.
Aseta uusi suodatin paikoilleen asennussuntaa noudattaen.
6 Avaa polttonestehana ja tarkasta, ettei ole vuotoja.

7.5. Ilmansuodattimen puhdistus

!	Älå koskaan kättä ilmansuodattimen osien puhdistukseen bensiiniä tai liuttomia, joilla on alhainen syttymispiste (tulipalo-tai räjähdysvaara).
Huomio

Avaa tarkistusluukku (kuva A - kohta 2).
2 Irrota suodattimen suojakansi (kuva D - kohta 1).
3 Irrota suodatinelementti (kuva D - kohta 2) ja tarkista sukos:

Kuiva tukos:

1 Puhalla ylhaaltä alaspain suuntautuvin liikkein matalapaineilmapistoolilla suodatinelementtiä sisälta ulospain, kunnes polyä ei ena ole.
2 Tarkista suodatinelementin kunto: elementti on vaihettava, mikali havaitaan vahainenkin vaurio.
Aseta suodatinelementti paikalleen ja sulje suojakansi.
Sulje tarkistusluukku.

Marka / oljyinen tukos:

Vaihda suodatinelementti uuteen.
2 Aseta suodatinelementti kansineen paikalleen.
Sulje tarkistusluukku.

7.6. Sytytystulpan tarkistus

1 Avaa sytytystulppakolon suojakansi (kuva E - kohta 1) ja irrota tulppa tulppa-avaimella (sisaltyy toimitukseen).
Tarkista sytytystulpan (kuva E - kohta 2) kunto:

Jos elektrodit ovat kuluneet tai jos eriste on haljennut tai lohkeillut,

3 Vaihda sytytystulppa.
Aseta uusi sytytystulppa paikalleen ja ruuvaa se kasin, jotteivat kierteet murru.
5 Asennettuasi sytytystulpan kiristä sitä 1/4-1/2 kierrosta käyttaen apuna sytytystulppa-avainta, jotta aluslevy puristuu paikalleen.

Muussa tapauksssaa:

3 Puhdista sytytystulppa metalliharjalla.
Tarkista rakomitan avulla elektrodien kärkiväli "X": sen on oltava 0,6-0,8 mm.
Tarkista aluslevyn kunto:
6 Aseta sytytystulppa paikalleen ja ruuvaa se kasin, jotteivat kierteet murru.
Asennettuasi sytytystulpan kiristä sitä 1/4-1/2 kierrosta käyttaen apuna sytytystulppa-avainta, jotta aluslevy puristuu paikalleen.

7.7. Koneiston puhdistus

!	Vesisuihkulla pesua ei suositella. Pesu painepesurilla on kielletty.
Huomio

1 Poista póly ja muut epapuhtaudet huolellisetti ænenvaimentimen ympaïltä
Puhdista riepu ja harjaa kayttamalla generaattorikoneisto, erityisesti moottorilman sisaaan- ja ulostulot ja vaihtovirtageneraattori.
3 Tarkista koneiston yleiskonto ja vaihda tarvittaessa vialiset osat.

8. Koneiston sailytys

Mikali generaattorikoneisto on pitkään käytämättomänä, noudata alla olevia varastoinnista annettuja ohjeita.

Tyhjennä poltoinesäiliö kokonaan asianmukaiseen astiaan.
2 Anna moottorin käydä, kunnes se pysahtyy poltoaineen puutteen vuoksi.
3 Vaihda moottoriin oljy.
4 Irrota sytytystulppa (kuva E - kohta 2) ja kaada reiastä n. 15 ml puhdasta moottorioljya sylinterin.
Aseta sytytystulppa takaisin paikalleen.
6 Veda laukaisukahvasta (kuva A - kohta 7) 3 - 4 kerta, jotta poltoainesa i tyhjenisi kokonaan ja oljy levi aisi tasaisesti sylinterissä.
Pyyhi generaaattorikoneiston ulkopinta ja peita koneisto suojaan polyyntymiseltta.
Sijoita generaattorikoneisto puhtaaseen, kuivaan paikkaan.

1. Pienempien vikojen etsintä

Ongelma	Todennäköinen syy	Korjaustoimenpide
Moottori ei käynnisty	Generaattorikoneisto ladattu käynnistyksen aikana	Poista kuormitus
	Lian vähän öljä.	Tarkista öljyn taso ja lisää tarvittaessa.
	Lian vähän poltoainenetta	Täytä poltoainenäiliö (ks § Poltoainenäiliö n täytö)
	Poltoaineen syötössä sukkeuma tai vuoto	Tarkista, korjaa tai viahda*
	Ilmansuodattimessa sukkeuma	Puhdista ilmansuodatin
Moottori pysähtynyt	Ilmanvaihtoaukot sukkeutuneet	Puhdista ilmanoton ja pakokaasunpoiston suojukset
	Lian vähän öljä.	Tarkista öljyn taso ja lisää tarvittaessa.
	Ylikuormituksen merkkivalo (kuva A – kohta 11) palaa: ylikuormitus	Poista ylikuorma ja odota 30 sekuntia, ennen kuin käynnistät uudelleen
Ei sähkövirtaa	Laitteisiin kiinnitetty liitäntäjohto viallinen	Vaihda liitäntäjohto
	Viallinen sähköpistoke	Tarkista, korjaa tai viahda*
	Viallinen vaihtovirtageneraattori	Tarkista, korjaa tai viahda*

• Ainoastaan laitteen edustaja on valtuutettu suoritttamaan toimenpide

• Ominaisuudet

Malli	©NEO 3000
Moottorin typpi	OLYMP ES 128-1
Maksimi. teho / Ilmoitettu teho	2600 W / 2100 W
Tasavirta	12V-5A
Vaihtovirta	230V-9,2A
Liittimien typpi	2 x 2P+T - 10/16A - 230V
Katkaisin	●
Öljyturvajärestelmä	●
Akku	X
Akustisen paineen taso 1 m :ssä dB(A) :nä	73 dB(A)
Paino kilogrammoina (ilman poltoainetta)	24
Mitat P x L x K senttimetreinä	59 x 30 x 55
Öljysuositus	SAE 15W40
Öljypohjan tilavuus litroina	0,55
Poltoainenesuositus	Lyijytön bensiini
Poltoainenesäliön tilavuus litroina	4,3
Sytytystulppa	CHAMPION: RN9YC / NGK: BPR6ES

:vakio

o : lisävaruste

X:ei saatavilla

1. Käytettävien kaapeleiden poikkileikkaus

Asennustoimenpide = kaapelit kaapelikourussa tai ei-rei'itetyssä kaepelihylllyssä / sallittu jännitehäviö = 5% / Monijohteiset Kaapelityppi PVC 70°C (esimerkiksi H07RNF) / ympäristön lämpõtila =30°C.
Virran vahvuus (A)	Kaapelisuositukset
	0 - 50m		51 - 100m		101 - 150m
	mm2/AWG		mm2/AWG		mm2/AWG
	Yksivaihe	Kolmivaihe	Yksivaihe	Kolmivaihe	Yksivaihe	Kolmivaihe
10	4 / 10	1.5 / 14	10 / 7	2.5 / 12	10 / 7	4 / 10
16	6 / 9	2.5 / 12	10 / 7	4 / 10	16 / 5	6 / 9
20	10 / 7	2.5 / 12	16 / 5	4 / 10	25 / 3	6 / 9
25	10 / 7	4 / 10	16 / 5	6 / 9	25 / 3	10 / 7
32	10 / 7		25 / 3		35 / 2
40	16 / 5		35 / 2		50 / 0
50	16 / 5		35 / 2		50 / 0
63	25 / 3		50 / 0		70 / 2/0

12. EU-vaatimustemukaisuustodistus

Valmistajan nimi ja osoite : SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANCE

Koneiston kuvaus	Generaattorikoneisto
Merkki	SDMO
Tyyppi	INEO 3000

Teknistä asiakirja-aineistoa kokoamaan ja sitä hallussaan pitämaän valtuutetun henkilön nimi ja osoite

G. Le Gall, SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANCE

G. Le Gall, tuotteen valtuutettu edustaja, ilmoittaa koneiston olevan seuraavien eurooppalaisten direktivien mukaisen :

2006/42/EY / konedirektiivi.

2006/95/EY / pienjännitedirektiivi.

2004/108/EY / direktiivi sähkömagneettisesta

yhteensopivuudesta.

2000/14/EY / direktiivi ulkona kaytettavien materiaaalien

melupaästaöistä ympäristön.

Direktiiviä 2000/14/EY varten

Ilmoitetujarjestolle:

CETIM

BP 67 F60304 - SENLIS

• Vaatimuksenmukaisuostoimenpiteet: Liite VI.

• Taatun akustisen tehon taso (Lwa) : 96 dB(A).

• Annettuteho: 2100 W

01/2010 - G. Le Gall

Indholdsfortegnelse

Ärge kunagi käivitage mootorit ilma ðhufiltri vöi ilma valjalasketa.

1.3.6 Oht liikuvate osade puhul

7.5. Ohufttri puhastamine

Kausta/toimikut pidava ja hoidva isiku nimi ja Aadres

G. Le Gall, SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANCE
