NAUDOJIMO INSTRUKCIJA TERRUN350 HMS Premium

Dalis Nr.	Aprašymas	Kiekis	Dalis Nr.	Aprašymas	Kiekis
A01	Apatinis rėmas	1	D09	M4*12 varžtas	4
A02	Pagrindinis rėmas	1	D10	M3*6 varžtas	4
A03	Kėlimo įlaisas	1	D11	M5*12 varžtas	4
A04	Sukamasis mazgas	1	D12	Pavasario plovimo mašina	4
A05	Dešinioji vertikali vamzdis	1	D13	M8*35 varžtas	4
A06	Kairysis vertikalus vamzdis	1	D14	M8*60 varžtas	3
A07	Konsolės surinkimas	1	D15	M4*25 varžtas	2
A08	Vairo mechanizmas	1	D16	Varžtas ST2.9*10	12
A09	Servovariklio plokštė	1	D17	ST4.2*16 varžtas	39
A10	Variklio tvirtinimas 1	1	D18	Varžtas ST4.2*13	5
A11	Variklio tvirtinimas 2	1	D19	M4*35 varžtas	4
A12	Ventiliatoriaus montavimo plokštė	4	D20	M10*60 varžtas	2
A13	Rankenėlės tvirtinimo flanšas	1	D21	M10 veržle	5
A14	Kėlimo mova	2	D22	M10*45 varžtas	3
A15	Tempimo spyruoklė	1	D23	M8*62 varžtas	2
A16	Variklio dangčio jungtis	5	D24	M8*50 varžtas	1
A17	Plokščia poveržle (Φ14)	4	D25	M10*70 varžtas	8
A18	Vairo plovimo skysčio bakelis	4	D26	M6*20 varžtas	4
B01	Priekinis ritinėlis	1	D27	Plokščia poveržle (Φ16)	1
B02	Galinis ritinėlis	1	D28	ST2.9*8 varžtas	34
B03	Variklio diržas	1	E01	PCB ir valdymo plokštės jungiamasis kabelis – centras	1
B04	Bėgimo juosta	1	E02	PCB ir valdymo plokštės jungiamasis kabelis – apatinis	1
B05	Bėgimo lenta	1	E03	PCB ir valdymo plokštės jungiamasis kabelis – viršutinis	1
B06	S5 raktas	1	E04	PCB valdymo plokštės jungiamasis kabelis	1
B07	S6 raktas	1	E05	Ekranо skydelio jungiamasis kabelis	1
B08	Tepimo alyva	1	E06	Variklis	1
C01	Apatinis variklio dangtis	1	E07	Kėlimo variklis	1
C02	Viršutinis variklio dangtis	1	E08	Perkrauto srovės jungiklis	1
C03	Galinis dangtelis (P)	1	E09	Servovariklis ir rotorius	1
C04	Galinis dangtelis (L)	1	E10	Maitinimo laidas	1
C05	Viršutinė konsolės danga (su lipdukais)	1	E11	Saugumo raktų lizdas	1
C06	Apatinis konsolės dangtis	1	E12	Saugos raktas	1
C07	Perforuotas elementas 1	1	E13	Maitinimo lizdas	1
C08	Perforuotas elementas 2	5	E14	Maitinimo jungiklis	1
C09	Viršutinė centrinė vairo dangtis	1	E15	Rankenėlės jungiamasis kabelis	1
C10	Apatinis centrinis vairo dangtelis	1	E16	Rankos pulso jutiklio kabelis	2
C11	Ventilatoriaus valdymo dangtis	2	E17	Įžeminimo kabelis (L=200)	2
C12	Vertikalus vamzdžio fiksatorius	2	E18	Maitinimo kabelis (P, L=120)	2
C13	Priekinis dekoratyvinis konsolės dangtelis	1	E19	Maitinimo laidas (P, L=200)	1
C14	Galinis dekoratyvinis konsolės dangtelis	1	E20	Maitinimo laidas (N, L=120)	1
C15	POM mova	8	E21	Maitinimo kabelis (N, L=230)	1
C16	Transportavimo ratas	2	E22	PCB valdymo plokštė	1
C17	Pagrindinio rémo pagalvėlė	2	E23	Rankos pulso jutiklis	4
C18	Pagalvėlė	4	E24	Garsiakalbis	2
C19	Galiniai dangteliai	4	E25	Ventiliatorius	2
C20	Pėdu atrama	4	E26	Rankenėlių komplektas	1
C21	Vairo putplastis – dešinė pusė	1	E27	Greito pakreipimo/greičio pasirinkimo skydelis	2
C22	Kairės pusės vairo putplastis	1	E28	Klaviatūra	1
C23	Guolis	2	E29	Ekranо skydelis	1
C24	Šoninė sija	2	E30	USB prievadas	1
C25	Konsolės surinkimo fiksatorius	1	E31	Sulankstomo jungiklio rinkinys	1
C26	Viršutinė šoninė bėgelių puta	4	E32	Klaviatūros kabelis	3
C27	Pakilimo laiptelio putplastis	4	E33	USB kabelis	1
C28	Maitinimo laido fiksatorius	3	E34	Valdymo plokštė	1
C29	Slenkančioji juosta	2	E35	IRS kabelis – priekinis	1
C30	IRS pagalvėlė	1	E36	IRS kabelis – galinis	1
C31	Įvorė	1	E37	IRS (infraraudonasis jutiklis)	1
C32	Silikoninė pagalvėlė belaidžiam įkrovimui	1	E38	Magnetinis žiedas	1
C33	Rankinis pulso jutiklio priedas (P)	1	E39	Magnetinis žiedas Φ28	1
C34	Rankinis pulso jutiklio laikiklis (L)	1	F01	Filtras – pasirinktinai	1
D01	M12*98 varžtas	2	F02	Maitinimo kabelis (P, L=120 mm) – pasirinktinai	1
D02	M12*79 varžtas	2	F03	Maitinimo kabelis (N, L=120 mm) – pasirinktinai	1
D03	M12 veržle	4	F04	Įžeminimo kabelis – pasirinktinai	1
D04	M8*32 varžtas	4	F05	M4*6 varžtas (filtras) – pasirinktinai	2
D05	M8 veržle	6	F06	ST4.2*19 flanšo varžtas – pasirinktinai	3
D06	M8*30 varžtas	2	F07	Filtro montavimo plokštė – pasirinktinai	1
D07	ST4.2*19 flanšo varžtas	22	G01	Induktyvumas – pasirinktinai	1
D08	M4*8 varžtas	8	G02	M4*8 varžtas (induktyvumas) – pasirinktinai	2

SPECIALIOS INSTRUKCIJOS

1. Prieš montuodami ir naudodami, atidžiai perskaitykite ši vadovą.
2. Išsaugokite instrukcija ateityje.
3. Dėl modelio atnaujinimų produktas gali skirtis nuo ilustracijų.

SAUGOS INSTRUKCIJOS – elektra

PAVOJUS – elektros smūgio pavojus: po naudojimo ir prieš valymą visada išjunkite prietaisą iš elektros tinklo.

JSPĖJIMAS – nudegimų, gaisro, elektros smūgio ar sužalojimų pavojus:

1. Niekada nepalikite bėgimo takelio prijungto prie elektros tinklo be priežiūros.
2. Naudokite tik pagal instrukcijas.
3. Apsaugokite laidą nuo karštų paviršių.
4. Neuždenkite ventiliacijos angų ir nejkiškite į jas jokių daiktų.
5. Nenaudokite lauke.
6. Nenaudokite patalpose, kuriose yra aerozolių, arba kai naudojate deguoni.
7. Po naudojimo visada išjunkite bėgimo takelį ir atjunkite jį nuo maitinimo šaltinio.
8. Prijunkite tik prie tinkamai jžemintos rozetės.
9. Prietaisas skirtas naudoti tik suaugusiems. Vaikai iki 13 metų neturi naudoti bėgimo takelio.
10. Negalima perkelti traukiant už laido.
11. Skirtas naudoti tik namuose.

12. Baigę treniruotę, išimkite saugos raktą ir laikykite jį vaikams nepasiekiamoje vietoje.

13. Nenaudokite, jei kabelis ar kištukas yra pažeisti, bėgimo takelis neveikia tinkamai arba buvo jkritęs i vandenį. Susisiekite su klientų aptarnavimo tamyba.

ATSARGIAI: Būkite ypač atsargūs lipdami ant judančios juostos ir nuo jos nulipdami.

SVARBÜS SAUGOS TAISYKLÉS

1. Prieš pradédami treniruotes, pasitarkite su gydytoju, ypač jei vartojate vaistus, veikiančius širdj, kraujospūdį ar cholesterolio kieki.
2. Atkreipkite dėmesį i savo kūno signalus – nustokite sportuoti, jei jaučiate skausmą, dusulį, galvos svaigimą ar pykinimą.
3. Laikykite vaikus ir gyvūnus atokiau nuo bėgimo takelio.
4. Bégimo takelį pastatykite ant stabilaus, lygaus paviršiaus su apsaugine kilimėle. Rekomenduojama palikti mažiausiai 240 cm laisvos erdvės gale ir 60 cm šone.
5. Reguliariai tikrinkite varžtus ir veržles bei techninę jrenginio būkle.
6. Jei pastebite pažeidimus ar neiprastus garsus, nutraukite treniruotę ir nenaudokite prietaiso, kol jis nebus suremontuotas.
7. Treniruokitės tinkama apranga – venkite laisvų drabužių.
8. Nekelkite rankų ar daiktų i judančias dalis.
9. Bégimo takelis néra skirtas terapiniam ar komerciniam naudojimui.
10. Laikykite sausoje, vėsioje vietoje. Venkite ekstremalių temperatūrų ir drėgmės.
11. Jei staiga pasijusite blogai, sugriebkite turėklus ir nulipkite ant šoninių turėklų.

SVARBÜS NAUDOJIMO NURODYMAI

1. Maitinimo laidą prijunkite tiesiai prie elektros lizdo.
2. Prieš pradėdami visada perskaitykite instrukcijas.
3. Greitis keičiasi ne iš karto – būkite atsargūs.
4. Palaikykite pusiausvyrą treniruotės metu ir vaikščiokite juostos viduryje.
5. Bėgimo takelis pradeda veikti maža greičiu – pradėkite stovėdami ant šoninių turėklų.
6. Saugos raktas turi būti jkištas l konsolę – avarijos atveju ištraukite ji, kad begimo takelis nedelsiant sustotu.
7. Prietaisas skirtas tik suaugusiems – vaikai gali būti šalia jo tik prižiūrint suaugusiesiems.
8. Nėščios ar krūtimi maitinančios moterys turėtų pasikonsultuoti su gydytoju.
9. Gerkite vandenj treniruotës metu ir po jos.
10. Nekelkite bėgimo takelio vieni.
11. Prieš pirmaji naudojima sutepkite begimo takelio juostą.

PAKETO TURINIO PATIKRINIMAS

Prieš surinkimą atidžiai patikrinkite, ar visi komponentai yra déžėje ir ar jie yra geros būklės. Jei ko nors trūksta arba yra sugadinta, susisiekite su klientų aptarnavimo tarnyba!

BÉGIMO TAKELIO SURINKIMAS

1 ŽINGSNIS: Dešiniojo vertikalaus vamzdžio surinkimas

• Pritvirtinkite dešine vertikaliąją vamzdį (B) prie pagrindinio rėmo.
  • Naudokite pridedamą šešiakampį raktą ir varžtus (dar jų visiškai neprisukite).
• Prijunkite signalinius kabelius: E1 (apatinij) ir E2, tada įdėkite kabelį l rėmo angą kairėje pusėje.

2 ŽINGSNIS: Kairės kolonos surinkimas (kairysis vertikalus vamzdis)

• Pritvirtinkite kairjji vertikalujj vamzdj (C) prie pagrindinio remo.
• Naudokite varžtus ir šešiakampj rakta, kad juos iš anksto priveržtumėte.

3 ŽINGSNIS: Vairo surinkimas

1. Prijunkite signalinius kabelius E3 ir E1 (viršutinis).
2. Pritvirtinkite vairo mechanizma (D) prie abiejų statramsčių.
3. Prisukite varžtus šešiakampiu raktu. Dabar galite visiškai priveržti visus varžtus. Pastaba: jsitikinkite, kad kabeliai néra suspausti.

4 ŽINGSNIS: Konsolės ekrano montavimas

1. Prijunkite laidus E4 ir E5.

2. Pritvirtinkite konsole (I) prie vairo komplekto.

3. Prisukite varžtus šešiakampiu raktu ir visiškai juos priveržkite.

Pastaba: jsitikinkite, kad laidai néra suspausti.

5 ŽINGSNIS: Galinės konsolės dangčio montavimas

• Pritvirtinkite galinj dangtelj (E) prie konsolès (I).
  • Prisukite varžtus šešiakampiu raktu.

6 ŽINGSNIS: Galinių dangtelių montavimas

- Idėkite 4 galinius dangtelius (J) i kairjį ir dešinjį laikiklius.

7 ŽINGSNIS: Galutinis priveržimas ir saugos raktas

• Visiškai priveržkite varžtus iš 1 ir 2 žingsnių.
  • Idėkite saugos raktą (F) i konsolę.

Surinkimas baigtas!

• Po treniruoklio naudojimo saugos raktą laikykite vaikams nepasiekiamoje vietoje.
- Prieš pradėdami bėgti, įsitikinkite, kad visi varžtai yra tvirtai priveržti.

BÉGIMO TAKELIO SUDÉJIMAS IR IŠSUDÉJIMAS (PowerTouch)

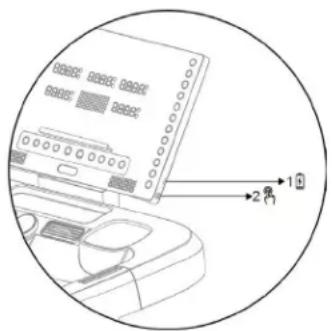

Svarbi pastaba

Bėgimo takelis turi automatinę „PowerTouch“ sistema. Neatlenkite ir neišlenkite jo rankiniu būdu, nes tai gali sugadinti mechanizmą ir panaikinti garantiją.

1 2

Kaip sulankstyti/išlankstyti

• Paspauskite mygtuką FOLD/UNFOLD (Nr. 2, dešinėje konsolės pusėje).
  • Bėgimo takelis automatiškai pakels arba nuleis platformą.
• Jei proceso metu vėl paspausite mygtuka, procesas bus sustabdytas (FOLDPAUSE). Norėdami tęsti, paspauskite dar kartą.

Išskleidimas (UNFOLD)

Prieš išskleidžiant, jsitikinkite, kad po bėgimo takeliu nėra žmoniu, gyvūnu ar daiktų.

• Kai bėgimo takelis yra sulankštytas ir ekrane rodomas prănešimas „FOLD“, trumpai paspauskite mygtuka „FOLD/UNFOLD“.
- Ekrane bus rodomas užrašas „IŠSKLEIDŽIAMA“. Baigus išskleidimą, prietaisas pereis į budėjimo režimą.
• Jei reikia, procesa galima sustabdyti ir vėl tęsti.

Sauga:

• Imontuotas infraraudonujų spindulių jutiklis aptinka žmones ar gyvūnus pavojingoje zonoje.
• Tokiu atveju skambės įspėjamasis signalas ir procesas bus sustabdytas. Kai zona bus atlaisvinta, bėgimo takelis po 2–4 sekundžių vėl pradės išsiskleisti.

Sulankstymas (FOLD)

Prieš sulankstydami, isitikinkite, kad ant begimo takelio nėra žmoniu ar daiktu.

• Išskleidus bėgimo takelį, paspauskite mygtuką FOLD/UNFOLD.
• Ekrane pasirodys užrašas „FOLDING“ (Šulankstymas).
  • Procesą galima sustabdyti ir atnaujinti mygtuku.

Priverstinis išskleidimas

- Paspauskite ir laikykite nuspaudę mygtuką „FOLD/UNFOLD“ (Sulankstyti/Išlankstyti) 2 sekundes – bėgimo takelis pats išsiskleis.

Saugos pastabos

1. Jei sulankstymo metu (kampas < 30°) ant begimo takelio stovi žmogus, sistema automatiškai nutrauks procesa ir griš i išskleidimo režima.
2. Jei kampas yra > 30° ir atsiranda kliūtis, sulankstymo procesas bus sustabdytas (ekrane pasirodys užrašas „FOLD”). Norėdami pradėti išskleidimo režimą, dar kartą paspauskite mygtuką FOLD/UNFOLD.

BÉGIMO TAKELIO TRANSPORTAVIMAS IR TEISINGAS JO IŠDĚSTYMAS

SVARBI ELEKTRINĖ INFORMACIJA

[SPÉJIMAS – Kad šis bėgimo takelis veiktų tinkamai, jam reikalingas tinkamas maitinimo šaltinis. Savo ir kitų saugumui užtikrinti, prieš prijungdami irenginj isitikinkite, kad maitinimo šaltinis yra tinkamas

Netinkamas maitinimo šaltinis gali smarkiai sugadinti įrangą arba kelti pavojų naudotojui.

|žeminimas

• Irenginys turi būti jžemintas – tai užtikrina mažiausią srovės tekėjimo pasipriešinimą ir sumažina elektros smūgio pavojų.
• Kištukas turi būti prijungtas prie tinkamai įrengtos ir įžemintos rozetės pagal vietinius reikalavimus.
• Rozetė turi atitikti kištuko konfigūraciją – nenaudokite adapterių ar keitiklių.
• Produktas skirtas naudoti standartinėje grandinėje su ižemintu kištuku (žr. schemą A).

PAVOJUS: Netinkamai prijungus apsauginj laidą, gali jvykti elektros smūgis.

• Jei turite abejonių dėl montavimo, kreipkitės į kvalifikuotą elektrika.
• Nemodifikuokite originalios kištuko. Jei jis netinka lizdui, paprašykite elektriko įdiegti tinkamą lizdą.

ISPÉJIMAI

1. Niekada nenaudokite GFCI (žemės nuotėkio grandinės pertraukiklio) lizdo su šiuo bėgimo takeliu. Laikykite maitinimo laidą atokiau nuo judančių mašinos dalių, įskaitant kėlimo mechanizmą ir transportavimo ratus.
2. Nenaudokite generatorių ar nepertraukiamo maitinimo šaltinių (UPS) bėgimo takeliui maitinti.
3. Negalima nuimti jokių dangčių, kol bėgimo takelis yra prijungtas prie elektros tinklo.

IŽEMINIMO BŪDAI

|ŽEMINIMO LAIDAS
(A)

4.

Neleiskite, kad prietaisas būtų veikiami lietaus ar drėgmės.

Bėgimo takelis nėra skirtas naudoti lauke, prie baseinų ar didelio drėgnumo aplinkoje.

NAUDOJIMO INSTRUKCIJOS DISPLAY (1)

Atstumas – rodo šiuo metu nueita atstuma.

Laikas – rodo treniruotės laiką (nuo 0:00). Pasiekus maksimalią ribą, bėgimo takelis automatiškai sustos.

Žingsniai – rodo žengtu žingsnių skaičių.

• LANGAS „LAIKAS/ŽINGSNIAI“ rodo duomenis kas 5 sekundes.

Kalorijos – rodo sudegintų kalorijų skaičių.

Širdies ritmas – rodo dabartinį širdies ritmą. Norėdami išmatuoti:

• laikykite abu jutiklius ant rankenu arba
- prijunkite „Bluetooth®” širdies ritmo monitorių. Rezultatas bus rodomas po maždaug 5 sekundžių (apytikslūs, nemedicininiai duomenys).
- Langas „CALORIES/PULSE“ (kalorijos/širdies ritmas) keičiasi – matuojant širdies ritma, jame nuolat rodomas jūsų pulsas, kitais atvejais – kalorijos.

Greitis – rodo dabartini greiti. Reguliuokite naudodami SPEED +/- mygtukus.

• Nuolydžio kampas nuo -3 iki -1: greičio diapazonas 1–13 km/h.
• Esant nuolydžiui nuo 0 iki 10: greičio diapazonas 1–22 km/h.

Matricos langas – bėgimo režimu rodo dabartinius ratus, PROG režimu rodo programos grafika.

Nuolydis – rodo esamą nuolydžio kampa. Reguliuojamas mygtukais INCLINE +/- nuo -3 % iki 10 %.

KONSOLĖS MYGTUKŲ FUNKCIJOS

1. Garsumas – trumpas paspaudimas padidina garsuma, ilgas paspaudimas ji sumažina.
2. REŽIMAS – pasirinkite atgalinio skaičiavimo režimą (laikas, atstumas, kalorijos). Patvirtinkite mygtuku START/PAUSE.
   ○ LAIKO ATGALINIS SKAIČIAVIMAS – nustatykite atgalinio skaičiavimo laiką.
3. ATSTUMO ATGALINIS SKAIČIAVIMAS – nustatykite atstuma.

4. CALORIES COUNT DOWN – nustatykite kaloriju skaičiu.

5. INCLINE ^v – sumažinkite nuolydį.

6. INCLINE ^ – padidinkite nuolydj.

7. Greitas nuolydžio pasirinkimas – mygtukai -3, -2, -1, 0, 1...10.

8. START/PAUSE – pradėti, pristabdyti arba tęsti treniruotę.

9. STOP – nedelsiant sustabdyti begimo takelj.

10. SPEED – sumažinkite greitj 0,1 km/h.

11. SPEED + - padidinkite greitj 0,1 km/h.

12. Greitas greičio pasirinkimas – mygtukai 2–20 km/h.

13. PROG (programos):

- Numatytosios programos (26) – pasirinkite ir pradėkite, kiekviena programa turi 16 segmentų (bėgimo takelis automatiškai sustos, kai programa bus baigta).

- Vartotojo programos (U1–U5) – sukurkite savo planus (16 segmentų). Nustatykite kiekvieno segmento laiką, greitį ir nuolydį. Maksimalus programos laikas: 99 minutės.

- Širdies ritmo kontroliuojamos programos (HR1–HR3) – reikalingas „Bluetooth®” diržas. Sistema automatiškai reguliuoja greitį ir nuolydį, kad išlaikytų nustatytą širdies ritmą.

Programa	Numatytasis amžius	Širdies ritmo tikslas (BPM)	Maksimalus greitis
HP1	30	14	8 km/h
HP2	30	161	9 km/h
HP3	30	190	10 km/h

- Kūno riebalų testas (FAT) – nustatę lytį, amžių, ūgį ir svorį, 5 sekundes laikykite pulso jutiklius. Rezultatas bus rodomas ekrane:

o ≤19 – lieknas,
- 20–25 – normalus,
- 26–29 – antsvoris,
- ≥30 – nutukimas.

. Rezultatai yra orientaciniai, ne medicininiai.

1. Ventiliatorius – oro srauto reguliavimas:

2. paspauskite - 1 lygis,

3. paspauskite - 2 lygis,
4. paspauskite – išjunkite.

Kodas	Parametras	Diapazonas / Vertė	Aprašymas
F-1	Lytis (lytis)	01 – Vyras02 – Moteris
F-2	Amžius	10–99
F-3	Ügis	100–200 cm
F-4	Svoris	20–150 kg
F-5	Riebalų kiekis (riebalų %)	≤ 19	Lieknas
		20	Normalus
		26 % – 29	Antsvoris
		≥ 30	Nutukimas

Pastaba: testo rezultatas neturi medicinines vertes – jis skirtas tik informaciniais tikslais!

RANKENÉLÈS FUNKCIJOS

• Trumpas paspaudimas — pradeda 3-2-1 atgalinį skaičiavimą, po kurio treniruotė prasideda automatiškai.

- Ekranas – kas 5 sekundes keičiasi tarp:

○ Laikas / Greitis

○ Atstumas / Tempas

○ Kalorijos /

Nuolydis Treniruotės metu:

• Pasukite i kairę → sumažinkite greitj.
• Pasukite i dešinę → padidinkite greitj.

Pradėjus treniruotę:

• Trumpas paspaudimas → pauzé.
• Ilgas paspaudimas → visiškai sustabdyti.

BLUETOOTH – prisijungimas prie Kinomap

programu

1. Pridėti naują irengini → pasirinkite FTMS skyriuje TREADMILL.
2. Pasirinkite „Bluetooth“ pavadinima, prasidedanti „TERRUN 350“.
3. Pradėti spauskite START/PAUSE mygtuka ant bėgimo takelio.

Zwift

1. Skyriuje „PAIRED DEVICES“ (Suderinti jrenginiai) pasirinkite „RUN SPEED“ (Bėgimo greitis).
2. Pasirinkite „Bluetooth“ pavadinima, prasidedanti „TERRUN 350“.
3. Paspauskite START/PAUSE ant bégimo takelio, kad pradétumète.

„Bluetooth“ garso jrenginys

• ljunkite „Bluetooth“ savo jrenginyje ir ieškokite pavadinimo, prasidedančio „TERRUN 350-A“.
• Prijungus, garso irašai iš jūsų irenginio bus atkurti per bėgimo takelio garsiakalbius.
  • Garsuma galima reguliuoti:

o naudodami savo mobiliojo [renginio mygtukus,
o arba bégimo takelio garsumo reguliavimo mygtukai.

Prijungimas prie belaidžio širdies ritmo jutiklio

Bėgimo takelis palaiko suderinamus „Bluetooth®“ įrenginius su širdies ritmo perdavimu.

Reikalavimai:

• Širdies ritmo perdavimo palaikymas.
• Standartinis „Bluetooth®“ protokolas.

Prieš jungiant:

• Transliacijos funkcija dažnai yra išjungta pagal numatytuosius nustatymus, siekiant taupyti baterijos energija.
- ljunkite transliacijos režimą savo jrenginio nustatymuose.

Patar

• Laikykite prietaisa saugiu atstumu.
- ljungus transliacija, begimo takelis automatiškai nustatys ir parodys jūsų širdies ritmą.

Irenginio ikrovimas

- Prijunkite telefoną ar planšetinį kompiuterį prie USB prievado (1 zona) naudodami kabelį, kad įkrautumėte įrenginį.

TEPIMO PRIMINIMO FUNKCIJA

• Bėgimo takelis primena tepti kas 300 kilometru (187 mylių) bendro nuvažiuoto atstumo.
- Tuo metu kas 10 sekundžių skambės garso signalas, o ekrane pasirodys pranešimas „OIL“ (tepalas).
- Pagal instrukcijas sutepkite bėgimo juostos centra alyva.
- Po tepimo, budėjimo režimu 3 sekundes laikykite nuspaudę STOP mygtuką – įspėjamasis signalas išnyks.

SAUGUMO UŽRAKTO FUNKCIJA

• Bet kuriame režime, išémus saugos raktą, bėgimo takelis iš karto sustos.
• Ekrane bus rodomas simbolis „---“ ir aparatas išleis garsinį signalą.
  • Bėgimo takelis nebus paleistas, kol raktas nebus įkištas atgal.

ENERGIJOS TAUPYMO FUNKCIJA

• Jei budėjimo režimu 10 minučių neatliekate jokių veiksmų, bėgimo takelis pereis į energijos taupymo režimą.
  • Ekranas išsijungs.
• Norėdami jį iš naujo jjungti, paspauskite bet kurį mygtuką.

Svarbios saugos rekomendacijos

1. Pradėkite treniruotę lėtu greičiu ir laikykite rankas ant turėklų, kol pasijusite užtikrintai.
2. Idėkite saugos raktą i konsolę ir pritvirtinkite saugos virve prie savo drabužiu.
3. Norėdami saugiai baigti treniruotę, paspauskite STOP arba patraukite saugos virve – bėgimo takelis iš karto sustos.

TECHNINÉS PROBLEMOS IR SPRENDIMAI

Problema	Galima priežastis	Rekomenduojami veiksmai
Bėgimo takelis nepradeda veikti	Neprijungtas prie maitinimo šaltinio	Prijunkite laidą prie elektros lizdo
	Nėra saugos raktelio (konsolėje „----“)	Įdėkite saugos raktą į konsolę
	Bėgimo takelio juosta nesu centruota	Sureguliuokite abiejų pusių galinius ritininius varžtus
Nerodomas ekranas	Palaidi kabeliai	Patikrinkite visus kabelius tarp PCB ir valdymo skydelio
E01	Programinės įrangos perkrova	1. Išjunkite bėgimo takelį ir paleiskite jį iš naujo.
E02	Aparatūros perkrova	1. Išjunkite bėgimo takelį ir paleiskite jį iš naujo.2. Pakeiskite valdymo plokštę
E	Valdymo plokštės perkaitimo apsauga	1. Išjunkite bėgimo takelį ir paleiskite iš naujo2. Pakeiskite valdymo plokštę.
E04	Įėjimo įtampa per maža	1. Išjunkite bėgimo takelį ir paleiskite iš naujo2. Pakeiskite valdymo plokštę
E05	Įėjimo įtampa per didelė	1. Išjunkite bėgimo takelį ir paleiskite jį iš naujo2. Pakeiskite valdymo plokštę
E06–E09	Neteisingas variklio arba kabelio prijungimas	1. Išjunkite bėgimo takelį2. Palaukite 1 minutę3. Vėl įjunkite
	Variklio arba kabelių pažeidimas	Patikrinkite variklio kabelius, pataisykite arba pakeiskite Jei reikia, pakeiskite variklj
	Užsikimšusi bėgimo takelio judamoji dalis	1. Patikrinkite judančias dalis2. Klausykitės variklio (triukšmas, kvapas)3. Pakeiskite variklj4. Pakeiskite valdymo plokštę5. Sutepkite bėgimo takelį
	Neteisinga maitinimo įtampa	1. Pradėkite iš naujo2. Patikrinkite įėjimo įtampa
E10	Apsauga nuo perkrovos	1. Išjunkite bėgimo takelį ir paleiskite iš naujo2. Pakeiskite valdymo plokštę arba variklj
E12	Komunikacijos klaida tarp sistemų	1. Išjunkite bėgimo takelį ir paleiskite iš naujo2. Patikrinkite laidus tarp konsolės ir valdymo plokštės3. Pakeiskite valdymo plokštę arba PCB
E15	Servovariklio gedimas	1. Atjunkite saugos raktą2. 3 sekundes vienu metu spauskite mygtukus „Incline -“ ir „STOP“3. Po pyptelėjimo prasidės automatinis kalibravimas4. Palaukite, kol kalibravimas bus baigtas

BĖGIMO TAKELIO PRIEŽIŪRA IR VALYMAS

Reguliarus valymas padės prailginti bėgimo takelio tarnavimo laiką ir pagerinti jo veikimą. Kad jūsų treniruoklis būtų geros būklės:

• Reguliariai siurbkite dulkes ir valykite visas sudedamąsias dalis.
- Valykite abiejas begimo juostos puses, kad po ja nesikauptu dulkës.
• Laikykite sportinius batelius švarius – nešvarumai nuo batelių gali pagreitinti juostos ir bėgimo platformos nusidėvėjima.
• Bėgimo juostos paviršių nuvalykite švariu, drėgnu skudurėliu.
• Vaikai neturėtu valyti ar prižiūrėti bėgimo takelio be suaugusiųjų priežiūros. Norėdami geriau prižiūrėti

bėgimo takelį ir pratęsti jo tarnavimo laiką, rekomenduojame:

• Kas 2 valandas naudojimo išjungti treniruoklį 10 minučių.
• Kai bėgimo takelis nenaudojamas, jį visiškai išjunkite.

Pritvirtinti bėgimo juosta

• Per daug laisva juosta gali sukelti slydimą bėgimo metu.
• Per daug jtempta juosta sumažina variklio našumą ir padidina trintį tarp ritinio ir juostos.
- Optimalus itempimas yra tada, kai dirža galima pakelti 50–75 mm aukščio nuo pavaros plokštes.

Bégimo juostos centravimas

Pastatykite bėgimo takelį ant lygaus paviršiaus ir paleiskite jį 6–9 km/h greičiu. Jei juosta pasislenka i vieną pusę, atlikite šiuos veiksmus:

A. Juosta pasislenka j dešinę

○ Pasukite reguliavimo varžta dešinėje pusėje ¼ apsisukimo pagal laikrodžio rodyklę.
○ Tada pasukite kairėje esanti varžta ¼ apsisukimo prieš laikrodžio rodyklę.
○ Kartokite veiksmą, kol diržas bus centruotas (žr. paveikslėlj A).

B. Diržas juda i kairę

○ Pasukite kairiji reguliavimo varžta ¼ apsisukimo pagal laikrodžio rodykle.
○ Tada pasukite dešinjj varžta ¼ apsisukimo prieš laikrodžio rodyklę.
○ Kartokite, kol diržas bus centruotas (žr. paveikslėlj B).

C. Laikui begant diržas gali atsileisti

○ Norédami ji priveržti, pasukite abu reguliavimo varžtus (kairiji ir dešinijj) vienu apsisukimu pagal laikrodžio rodyklę.
○ Patikrinkite diržo įtempimą ir kartokite šį procesą, kol pasieksite tinkamą įtempimą.
○ Isitikinkite, kad abi pusės yra sureguliuotos tolygiai (žr. C paveikslą).

Bégimo takelio tepimas

SVARBU: Prieš pirmaji naudojima begimo juosta turi būti sutepta.

Kodėl tepimas yra svarbus?

Bėgimo takelio ir bėgimo juostos tepimas yra labai svarbus – jų tarpusavio trintis turi įtakos treniruoklio tarnavimo laikui ir veikimui. Rekomenduojama reguliariai tikrinti šias sudedamąsias dalis.

JSPÉJIMAS: Prieš valydami, tepdami arba remontuodami bégimo takelj, visada atjunkite ji nuo elektros tinklo.

Kaip tepti:

1. Pakelkite dirža iš vienos pusės ir užtepkite tepalą ant bėgimo platformos. Gerai išskirstykite ji audiniu. Pakartokite tą patį iš kitos pusės.
2. Judamosios dalys turi veikti sklandžiai ir tyliai. Netinkamas veikimas gali turėti įtakos saugumui. Reguliariai tikrinkite ir priveržkite varžtus.
3. Norint išlaikyti bėgimo takelio efektyvuma, reikia reguliariai atlikti techninę priežiūrą.

Vartotojo tipas	Priežiūros dažnumas
Lengvas (mažiau nei 3 valandos per savaitę)	kas 6 mėnesius
Vidutinis (3–5 valandos per savaitę)	Kas 3 mėnesius
Intensyvus (daugiau nei 5 valandos)	kas 2 mėnesius

LT: Įrangos žymėjimas perbraukto atliekų kontinerio simboliu reiškia, kad panaudotą elektros ir elektroninę įrangą draudžiama dėti kartu su kitomis atliekomis. Pagal EEĮ atliekų tvarkymo direktyvą dėl naudotų elektros ir elektroninių atliekų tvarkymo šio tipo įrangai turi būti taikomi atskiri šalinimo būdai.

Naudotojas, ketinantis atsikratyti šio gaminio, privalo jį pristatyti į naudotos elektros ir elektroninės įrangos surinkimo punktą, taip prisidėdamas prie pakartotinio naudojimo, perdirbimo ar utilizavimo ir taip saugodamas aplinką. Norėdami tai padaryti, kreipkitės į punktą, kuriame prietaisas buvo įsigytas, arba į vietos valdžios instituciją. Elektroninėje įrangoje esantys pavojingi komponentai gali sukelti ilgalaikį neigiamą poveikį aplinkai, taip pat žalingą poveikį žmonių sveikatai.

Straipsnio pavadinimas:....

EAN kodas:

Pardavimo data: ....

GARANTIJOS SALYGOS

1. Pardavėjas Garanto vardu suteikia garantiją Lenkijos Respublikos teritorijoje 24 mėnesių laikotarpiui nuo pardavimo dienos.

2. Parduotuvė arba aptarnavimo centras garantija jvykdys pirkėjui ja pateikus:

- iskaitomai ir teisingai užpildytą garantijos kortelę su pardavimo antspaudu ir pardavėjo parašu,

- galiojanti irangos isiqijimo jrodyma su pardavimo data / kvitu, pretenduojama preke.

1. Visi garantiniu laikotarpiu nustatyti defektai ir pažeidimai bus nemokamai pašalinti ne vėliau kaip per 21 dieną nuo prekiu pristatymo i servisa dienos.

2. Jei reikia importuoti detales, remonto laikotarpis gali būti pratęstas jų importui reikalingam laikui, bet ne ilgiau kaip 90 dienu.

3. Garantija netaikoma:

- mechaniniams pažeidimams ir ju sukeltiems defektams,

- pažeidimams ir defektams, atsiradusiems dėl netinkamo naudojimo ir laikymo,

- netinkamo surinkimo ir priežiūros,

- tokių sudedamųjų dalių, kaip trosai, dirželiai, guminės dalys, pedalai, kempininės rankenos, ratai, guoliai ir pan., pažeidimams ir nusidėvėjimui.

1. Garantija negalioja, jei:

- pasibaigus galiojimo laikui,

- savaiminio remonto,

- nesilaikant taisyklingos eksploatacijos taisykliu.

1. Remontui gražinamas gaminys turi būti sukomplektuotas ir švarus. Esant defektų, servisas turi teisę atsisakyti priimti remontui. Jei gaminys pristatomas nešvarus, servisas gali atsisakyti jį priimti arba išvalyti kliento sąskaita, gaves jo raštiška sutikima.

2. Garantija netaikoma montavimo ir priežiūros darbams, kuriuos pagal naudotojo vadova turi atlikti pats naudotojas.

3. Garantas taip pat informuoia, kad teikia pogarantini aptarnayima.

4. Prekės turi būti apsaugotos gabenimui.

5. Norėdami pasinaudoti garantija, vadovaukitės interneto svetainėie https://serwis.abisal.pl/ pateikta tvarka.

Pirkėjas pagal įstatymą turi teisę į teisines gynimo priemones iš pardavėjo ir jo sąskaita. Garantija neturi įtakos tokioms teisių gynimo priemonėms.

IRANGA NÉRA SKIRTA REABILITACIJAI IR TERAPIJAI

PASTABOS DÉL REMONTO EIGOS

Prekė	Notifikavimo data	Pateikimo data	Remonto eiga	Gavėjo parašas (parduotuvė, savininkas)

GARANTIJAS KARTE
