GEBRUIKSAANWIJZING TERRUN350 HMS Premium

Onderdeelnmmer	Beschrijving	Aantal	Onderdeelnmmer	Beschrijving	Aantal
A01	Onderframe	1	D09	M4*12 schroef	4
A02	Hoofdframe	1	D10	M3*6 schroef	4
A03	Hefconstructie	1	D11	M5*12 schroef	4
A04	Roterende assemblage	1	D12	Veerring	4
A05	Rechter verticale buis	1	D13	M8*35 schroef	4
A06	Linker verticale buis	1	D14	M8*60 schroef	3
A07	Console-assemblage	1	D15	M4*25 schroef	2
A08	Stuurinrichting	1	D16	Schroef ST2.9*10	12
A09	Servomotorkaart	1	D17	ST4.2*16 schroef	39
A10	Motorsteun 1	1	D18	Schroef ST4.2*13	5
A11	Motorsteun 2	1	D19	M4*35 schroef	4
A12	Ventilatormontageplaat	4	D20	M10*60 schroef	2
A13	Knop montageflens	1	D21	M10 moer	5
A14	Hefbus	2	D22	M10*45 schroef	3
A15	Trekveer	1	D23	M8*62 schroef	2
A16	Motorafdekking connector	5	D24	M8*50 schroef	1
A17	Vlakke sluitring (Φ14)	4	D25	M10*70 schroef	8
A18	Stuurwielring	4	D26	M6*20 schroef	4
B01	Voorsle rol	1	D27	Vlakke sluitring (Φ16)	1
B02	Achterste rol	1	D28	ST2.9*8 schroef	34
B03	Motorriem	1	E01	PCB- en besturingskaartverbindingskabel – midden	1
B04	Loopband	1	E02	PCB- en besturingskaartverbindingskabel – onder	1
B05	Treeplank	1	E03	PCB- en besturingskaartverbindingskabel – bovenste	1
B06	S5-toets	1	E04	PCB-besturingskaart aansluitkabel	1
B07	S6-sleutel	1	E05	Aansluitkabel displaypaneel	1
B08	Smeerolie	1	E06	Motor	1
C01	Onderste motorkap	1	E07	Hefmotor	1
C02	Bovenste motorkap	1	E08	Overstroomschakelaar	1
C03	Achterkap (P)	1	E09	Servomotor en rotor	1
C04	Achterkap (L)	1	E10	Netsnoer	1
C05	Bovenste consolekap (met stickers)	1	E11	Veiligheidssleutelgleuf	1
C06	Onderste consolekap	1	E12	Veiligheidssleutel	1
C07	Geperforeerd element 1	1	E13	Stopcontact	1
C08	Geperforeerd element 2	5	E14	Aan/uit-schakelaar	1
C09	Bovenste middenstuurwielhoes	1	E15	Knopverbindingskabel	1
C10	Onderste middenkap van het stuurwiel	1	E16	Kabel van de handpulssensor	2
C11	Afdekking ventilatorregeling	2	E17	Aardingskabel (L=200)	2
C12	Verticale buisvergrendeling	2	E18	Voedingskabel (P, L=120)	2
C13	Decoratieve afdekking voor console aan de voorzijde	1	E19	Netsnoer (P, L=200)	1
C14	Achterste decoratieve afdekking voor console	1	E20	Netsnoer (N, L=120)	1
C15	POM-huls	8	E21	Voedingskabel (N, L=230)	1
C16	Transportwiel	2	E22	PCB-besturingskaart	1
C17	Hoofdframe kussen	2	E23	Handpulssensor	4
C18	Kussen	4	E24	Luidspreker	2
C19	Eindkappen	4	E25	Ventilator	2
C20	Voetensteun	4	E26	Knopenset	1
C21	Stuurschuim – rechts	1	E27	Paneel voor snelle kanteling/snelheidsselectie	2
C22	Stuurfoam – links	1	E28	Toetsenbord	1
C23	Lagerwiel	2	E29	Displaypaneel	1
C24	Zijrail	2	E30	USB-poort	1
C25	Console-assemblageslot	1	E31	Opvouwbare schakelaar set	1
C26	Schuim voor bovenste zijrail	4	E32	Toetsenbordkabel	3
C27	Opstaptrede schuim	4	E33	USB-kabel	1
C28	Netsnoerbeugel	3	E34	Bedieningspaneel	1
C29	Glijrailband	2	E35	IRS-kabel – voorzijde	1
C30	IRS-kussen	1	E36	IRS-kabel – achter	1
C31	Bus	1	E37	IRS (infraroodsensor)	1
C32	Siliconenpad voor draadloos opladen	1	E38	Magnetische ring	1
C33	Handpulssensorbevestiging (P)	1	E39	Magnetische ring Φ28	1
C34	Handpulssensorhouder (L)	1	F01	Filter – optioneel	1
D01	M12*98 schroef	2	F02	Voedingskabel (P, L=120 mm) – optioneel	1
D02	M12*79-schroef	2	F03	Voedingskabel (N, L=120 mm) – optioneel	1
D03	M12-moer	4	F04	Aardingskabel – optioneel	1
D04	M8*32 schroef	4	F05	M4*6 schroef (filter) – optioneel	2
D05	M8 moer	6	F06	ST4.2*19 flensschroef – optioneel	3
D06	M8*30 schroef	2	F07	Filterbevestigingsplaat – optioneel	1
D07	ST4.2*19 flensschroef	22	G01	Inductie – optioneel	1
D08	M4*8 schroef	8	G02	M4*8 schroef (inductie) – optioneel	2

SPECIALE INSTRUCTIES

1. Lees deze handleiding zorgvuldig door voordat u het apparaat installeert en gebruikt.
2. Bewaar de handleiding voor toekomstig gebruik.
3. Het product kan afwijken van de afbeeldingen als gevolg van modelupgrades.

VEILIGHEIDSINSTRUCTIES – elektriciteit

GEVAAR – risico op elektrische schokken: haal altijd de stekker uit het stopcontact na gebruik en vóór het reinigen.

WAARSCHUWING – risico op brandwonden, brand, elektrische schokken of letsel:

1. Laat de loopband nooit zonder toezicht aangesloten op het stopcontact.
2. Gebruik het apparaat alleen zoals beschreven in de instructies.
3. Niet gebruiken als de kabel of stekker beschadigd is, de loopband niet goed werkt of in water is gevallen. Neem contact op met de klantenservice.
4. Bescherm de kabel tegen hete oppervlakken.
5. Blokkeer de ventilatieopeningen niet en steek er geen voorwerpen in.
6. Niet buiten gebruiken.
7. Niet gebruiken in ruimtes met spuitbussen of bij het toedienen van zuurstof.
8. Schakel de loopband na gebruik altijd uit en koppel hem los van de stroomvoorziening.
9. Sluit het apparaat alleen aan op een goed geaard stopcontact.
10. Het apparaat is uitsluitend bedoeld voor gebruik door volwassenen. Kinderen jonger dan 13 jaar mogen de loopband niet gebruiken.
11. Verplaats het apparaat niet door aan de kabel te trekken.
12. Alleen voor thuisgebruik.
13. Verwijder na afloop van uw training de veiligheidssleutel en bewaar deze buiten het bereik van kinderen.

LET OP: Wees extra voorzichtig bij het op- en afstappen van de bewegende band.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

1. Raadpleeg uw arts voordat u met de training begint, vooral als u medicijnen gebruikt die uw hart, bloeddruk of cholesterol beïnvloeden.
2. Let op de signalen van uw lichaam – stop met trainen als u pijn, kortademigheid, duizeligheid of misselijkheid voelt.
3. Houd kinderen en huisdieren uit de buurt van de loopband.
4. Plaats de loopband op een stabiele, vlakke ondergrond met een beschermende mat. Er wordt minimaal 240 cm vrije ruimte aan de achterkant en 60 cm aan de zijkant aanbevolen.
5. Controleer regelmatig de bouten en moeren en de technische staat van het apparaat.
6. Bij schade of ongebruikelijke geluiden moet u de training staken en het apparaat niet gebruiken totdat het is gerepareerd.
7. Train in geschikte kleding – vermijd loszittende kleding.
8. Steek uw handen of voorwerpen niet in bewegende onderdelen.
9. De loopband is niet bedoeld voor therapeutisch of commercieel gebruik.
10. Bewaar op een droge, koele plaats. Vermijd extreme temperaturen en vochtigheid.
11. Als u zich plotseling onwel voelt, pak dan de leuningen vast en stap op de zijrails.

BELANGRIJKE GEBRUIKSAANWIJZING

1. Steek de stekker rechtstreeks in het stopcontact.
2. Lees altijd eerst de instructies voordat u begint.
3. Snelheidsveranderingen vinden niet onmiddellijk plaats – wees voorzichtig.
4. Houd tijdens het trainen uw evenwicht en loop in het midden van de band.
5. De loopband start op lage snelheid – begin door op de zijrails te gaan staan.
6. De veiligheidssleutel moet in de console worden gestoken – in geval van nood kunt u deze verwijderen om de loopband onmiddellijk te stoppen.
7. Het apparaat is uitsluitend bedoeld voor volwassenen – kinderen mogen er alleen onder toezicht in de buurt komen.
8. Zwangere vrouwen of vrouwen die borstvoeding geven, dienen hun arts te raadplegen.
9. Drink water tijdens en na de training.
10. Til de loopband niet in uw eentje op.
11. Smeer de loopband voor het eerste gebruik.

DE INHOUD VAN DE VERPAKKING CONTROLEREN

Controleer voor de montage zorgvuldig of alle onderdelen in de doos zitten en in goede staat zijn. Neem contact op met de klantenservice als er iets ontbreekt of beschadigd is!

MONTAGE VAN DE LOOPBAND

STAP 1: De rechter staande buis monteren

• Bevestig de rechter staander (B) aan het hoofdframe.
• Gebruik de meegeleverde inbussleutel en schroeven (draai ze nog niet helemaal vast).
  • Sluit de signaalkabels aan: E1 (onder) en E2, en plaats de kabel vervolgens in de frameopening aan de linkerkant.

STAP 2: De linkerkolom (linker staande buis) monteren

• Bevestig de linker staander (C) aan het hoofdframe.
• Gebruik de schroeven en inbussleutel om deze voorlopig vast te draaien.

STAP 3: Stuur monteren

1. Sluit de signaalkabels E3 en E1 (bovenste) aan.
2. Bevestig het stuur (D) aan beide staanders.
3. Draai de schroeven vast met een inbussleutel. Nu kunt u alle schroeven volledig vastdraaien. Opmerking: Zorg ervoor dat de kabels niet bekneld raken.

STAP 4: Installatie van het consolescherm

1. Sluit de draden E4 en E5 aan.

2. Bevestig de console (I) aan het stuurwiel.

3. Draai de schroeven vast met een inbussleutel en draai ze volledig vast.

Opmerking: zorg ervoor dat de kabels niet bekneld raken.

STAP 5: De achterste consolekap installeren

• Bevestig de achterklep (E) aan de console (I).
• Draai de schroeven vast met een inbussleutel.

STAP 6: De eindkappen installeren

- Plaats 4 eindkappen (J) in de linker- en rechterbeugels.

STAP 7: Definitief vastdraaien en veiligheidssleutel

• Draai de schroeven uit stap 1 en 2 volledig vast.
• Steek de veiligheidssleutel (F) in de console.

• Bewaar de veiligheidssleutel na gebruik van de loopband buiten het bereik van kinderen.
  • Voordat u begint met hardlopen, moet u controleren of alle bouten goed zijn vastgedraaid.

DE LOOPBAND OPVOUWEN EN UITVOUWEN (PowerTouch)

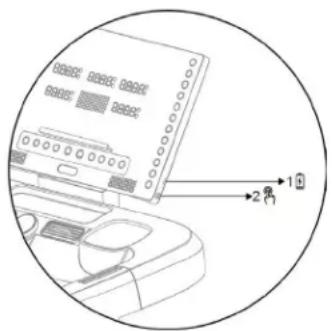

Belangrijke opmerking

De loopband heeft een automatisch PowerTouch-systeem. Vouw de loopband niet handmatig in of uit, omdat dit het mechanisme kan beschadigen en de garantie ongeldig kan maken.

• Druk op de knop FOLD/UNFOLD (nr. 2, rechterkant van de console).
- De loopband zal het dek automatisch omhoog of omlaag brengen.
• Als u tijdens het proces nogmaals op de knop drukt, wordt het proces gepauzeerd (FOLDPAUSE). Druk nogmaals op de knop om door te gaan.

Uitklappen (UNFOLD)

Controleer voordat u de loopband uitklapt of er geen personen, dieren of voorwerpen onder de loopband liggen.

• Terwijl de loopband is ingeklapt en het bericht "FOLD" wordt weergegeven, drukt u kort op de knop FOLD/UNFOLD.

• Op het display verschijnt "UNFOLDING". Zodra het uitklappen is voltooid, gaat het apparaat in de stand-bymodus.

- Indien nodig kan het proces worden gestopt en hervat.

Veiligheid:

- Een ingebouwde infraroodsensor detecteert personen of dieren in de gevarenzone.

- In dit geval klinkt er een waarschuwingssignaal en wordt het proces gepauzeerd. Zodra de zone vrij is, gaat de loopband na 2-4 seconden verder met uitklappen.

Inklappen (FOLD)

Zorg ervoor dat er geen personen of voorwerpen op de loopband staan voordat u deze opvouwt.

• Druk met de loopband uitgeklapt op de knop FOLD/UNFOLD.
• Op het display verschijnt 'FOLDING'.
- Het proces kan worden gestopt en hervat met de knop.

Gedwongen uitklappen

- Houd de knop FOLD/UNFOLD 2 seconden ingedrukt – de loopband zal zichzelf ontvouwen.

Veiligheidsvoorschriften

1. Als er tijdens het inklappen (hoek < 30°) iemand op de loopband staat, onderbreekt het systeem automatisch het proces en keert het terug naar de uitklapmodus.
2. Als de hoek > 30° is en er een obstakel verschijnt, wordt het opvouwproces gestopt (display: "FOLD"). Druk nogmaals op FOLD/UNFOLD om de uitvouwmodus te starten.

TRANSPORT VAN DE LOOPBAND EN DE JUISTE PLAATSING

BELANGRIJKE ELEKTRISCHE INFORMATIE

WAARSCHUWING - Deze loopband heeft een geschikte stroombron nodig om goed te kunnen werken. Voor uw veiligheid en die van anderen moet u ervoor zorgen dat de stroombron geschikt is voordat u het apparaat aansluit. Een onjuiste stroombron kan ernstige schade aan de apparatuur veroorzaken of een risico vormen voor de gebruiker.

Aarding

• Het apparaat moet worden geaard – dit zorgt voor de laagste weerstand tegen stroomdoorvoer en vermindert het risico op elektrische schokken.
• De stekker moet worden aangesloten op een correct geïnstalleerd en geaard stopcontact in overeenstemming met de lokale voorschriften.
• De aansluiting moet overeenkomen met de configuratie van de stekker – gebruik geen adapters of converters.
• Het product is ontworpen voor gebruik in een standaardcircuit met een geaarde stekker (zie diagram A).

GEVAAR: Een onjuiste aansluiting van de aardleiding kan leiden tot een elektrische schok.

• Neem bij twijfel over de installatie contact op met een gekwalificeerde elektricien.
• Wijzig de originele stekker niet. Als deze niet in het stopcontact past, laat dan een elektricien een geschikt stopcontact installeren.

AARDINGSMETHODEN

GEARDEERDE
AANSLUITDOOS
GEARDEERDE STOPCONTACT

AARDINGSDRAAD
(A)

WAARSCHUWINGEN

1. Gebruik nooit een GFCI-stopcontact (aardlekschakelaar) met deze loopband.
   Houd het netsnoer uit de buurt van bewegende onderdelen van het apparaat, zoals het hefmechanisme en de transportwielen.
2. Gebruik geen generatoren of noodstroomvoorzieningen (UPS) om de loopband van stroom te voorzien.

3. Verwijder geen afdekkingen terwijl de loopband op het elektriciteitsnet is aangesloten.

4. Stel het apparaat niet bloot aan regen of vocht.

De loopband is niet bedoeld voor gebruik buitenshuis, in de buurt van zwembaden of in omgevingen met een hoge luchtvochtigheid.

BEDIENINGSINSTRUCTIES DISPLAY (1)

Afstand – geeft de momenteel afgelegde afstand weer.

Tijd – geeft de trainingstijd weer (vanaf 0:00). Wanneer de maximale limiet is bereikt, stopt de loopband automatisch.

Stappen – geeft het aantal genomen stappen weer.

- Het venster TIJD/STAPPEN geeft de gegevens om de 5 seconden afwisselend weer.

Calorieën – geeft het aantal verbrande calorieën weer.

Hartslag – geeft uw huidige hartslag weer. Om te meten:

• houd beide sensoren op de handgrepen vast of
- sluit een Bluetooth®-hartslagmeter aan.
Het resultaat verschijnt na ongeveer 5 seconden (bij benadering, geen medische gegevens).
- Het venster CALORIES/PULSE wisselt – tijdens het meten van de hartslag geeft het continu uw hartslag weer, anders geeft het calorieën weer.

Snelheid – toont uw huidige snelheid. Aan te passen met de SPEED +/- knoppen.

• Bij een helling van -3 tot -1: snelheidsbereik 1–13 km/u.
• Bij een helling van 0 tot 10: snelheidsbereik 1–22 km/u.

Matrixvenster – in de loopmodus toont het de huidige ronden; in de PROG-modus toont het de programmagrafiek.

Hellingshoek – toont de huidige hellingshoek. Instelbaar met de INCLINE +/- knoppen in het bereik van -3% tot 10%.

FUNCTIES VAN DE CONSOLEKNOPPEN

1. Volume – kort indrukken verhoogt het volume, lang indrukken verlaagt het volume.
2. MODE – selecteer de countdownmodus (tijd, afstand, calorieën). Bevestig met START/PAUZE.

3. TIJDSCOUNTDOWN – stel de countdown-tijd in.
   ○ AFSTELLEN AFSTAND – stel de afstand in.
   ○ CALORIEËN COUNTDOWN – stel het aantal calorieën in.

4. HELLING ^v – verlaag de helling.

5. HELLING ^ – verhoog de helling.

6. Snelle hellingsselectie – knoppen -3, -2, -1, 0, 1...10.

7. START/PAUZE – start, pauzeer of hervat de training.

8. STOP – stop de loopband onmiddellijk.

9. SPEED - - verlaag de snelheid met 0,1 km/u.

10. SPEED + - verhoog de snelheid met 0,1 km/u.

11. Snelle snelheidsselectie – knoppen 2–20 km/u.

12. PROG (programma's):

- Standaardprogramma's (26) – selecteer en start, elk programma heeft 16 segmenten (de loopband stopt automatisch wanneer het programma is voltooid).

- Gebruikersprogramma's (U1–U5) – maak uw eigen plannen (16 segmenten). Stel de tijd, snelheid en hellingshoek voor elk segment in. Maximale programmaduur: 99 minuten.

- Hartslaggestuurde programma's (HR1–HR3) – Bluetooth®-riem vereist. Het systeem past automatisch de snelheid en hellingshoek aan om de ingestelde hartslag te handhaven.

Programma	Standaardleeftijd	HR-doel (BPM)	Max. snelheid
HP1	30	142	8 km/u
HP2	30	161	9 km/u
HP3	30	190	10 km/u

- Lichaamsvetmeting (FAT) – nadat u uw geslacht, leeftijd, lengte en gewicht hebt ingesteld, houdt u de polssensoren 5 seconden vast. Het resultaat verschijnt op het scherm:

○ ≤19 – slank,

- 20–25 – normaal,

- 26–29 – overgewicht,

- ≥30 - zwaarlijvig.

- De resultaten zijn indicatief, niet medisch.

1. Ventilator – luchtstroomregeling:

2. drukken – niveau 1,

3. drukken – niveau 2,

4. drukken – uitschakelen.

Code	Parameter	Bereik / Waarde	Beschrijving
F-1	Geslacht (Sekse)	01 – Man02 – Vrouw
F-2	Leeftijd	10–99
F-3	Lengte	100–200 cm
F-4	Gewicht	20–150 kg
F-5	Vetgehalte (vet %)	≤ 19%	Slank
		20–25	Normaal
		26% – 29	Overgewicht
		≥ 30	Zwaarlijvig

Opmerking: het testresultaat heeft geen medische waarde — het is uitsluitend bedoeld ter informatie!

KNOPFUNCTIES

• Kort indrukken — start een aftelling van 3-2-1, waarna de trainingssessie automatisch begint.

• Display — wisselt elke 5 seconden tussen:

○ Tijd / Snelheid

○ Afstand / Tempo

○ Calorieën /

Hellingshoek Tijdens de training:

• Sla linksaf → verlaag de snelheid.
- Draai naar rechts → verhoog de snelheid.

Na het starten van de training:

• Kort indrukken → pauzeren.
• Lang indrukken → volledig stoppen.

BLUETOOTH – verbinding met Kinomap-applicaties

1. Voeg een nieuw apparaat toe → selecteer FTMS in het gedeelte TREADMILL.
2. Selecteer de Bluetooth-naam die begint met "TERRUN 350".
3. Druk op de START/PAUZE-knop op de loopband om te beginnen.

Zwift

1. Selecteer RUN SPEED in het gedeelte PAIRED DEVICES.
2. Selecteer de Bluetooth-naam die begint met "TERRUN 350".
3. Druk op START/PAUZE op de loopband om te beginnen.

Bluetooth-audio

• Schakel Bluetooth in op uw apparaat en zoek naar een naam die begint met "TERRUN 350-A".
• Zodra de verbinding tot stand is gebracht, wordt het geluid van uw apparaat afgespeeld via de luidsprekers van de loopband.
• Het volume kan worden aangepast:
o met de knoppen op uw mobiele apparaat,
- of de volumeknoppen op de loopband.

Verbinding met een draadloze hartslagsensor

De loopband ondersteunt compatibele Bluetooth®-apparaten met hartslagtransmissie.

Vereisten:

• Ondersteuning voor hartslagtransmissie.
• Standaard Bluetooth®-protocol.

Voordat u verbinding maakt:

• De transmissiefunctie is vaak standaard uitgeschakeld om de batterij te sparen.
  • Schakel de uitzendmodus in via de instellingen van uw apparaat.

Tips:

• Houd het apparaat op veilige afstand.
- Zodra de uitzending is ingeschakeld, detecteert de loopband automatisch uw hartslag en geeft deze weer.

Het apparaat opladen

- Sluit uw telefoon of tablet met een kabel aan op de USB-poort (zone 1) om het apparaat op te laden.

• De loopband herinnert u eraan om elke 300 kilometer (187 mijl) van de totale afstand te smeren.
• Op dat moment klinkt er elke 10 seconden een geluidssignaal en verschijnt het bericht "OIL" op het display.
• Smeer het midden van de loopband met olie volgens de instructies.
• Houd na het smeren de STOP-knop 3 seconden ingedrukt in de stand-bymodus – het waarschuwingssignaal verdwijnt.

VEILIGHEIDSLOFFUNCTIE

• In elke modus wordt de loopband onmiddellijk gestopt wanneer de veiligheidssleutel wordt verwijderd.
- Op het display verschijnt "---" en het apparaat geeft een pieptoon.
- De loopband start pas weer op als de sleutel opnieuw wordt geplaatst.

ENERGIEBESPARINGSFUNCTIE

• Als u in de stand-bymodus gedurende 10 minuten geen enkele handeling uitvoert, schakelt de loopband over naar de energiebesparende modus.
  • Het scherm wordt dan uitgeschakeld.
• Om het apparaat opnieuw te starten, drukt u op een willekeurige knop.

Belangrijke veiligheidsaanbevelingen

1. Begin uw training op een lage snelheid en houd uw handen op de leuningen totdat u zich zeker voelt.
2. Steek de veiligheidssleutel in de console en maak het veiligheidskoord vast aan uw kleding.
3. Om uw training veilig te beëindigen, drukt u op STOP of trekt u aan het veiligheidskoord – de loopband stopt dan onmiddellijk.

Probleem	Mogelijke oorzaak	Aanbevolen actie
De loopband start niet	Niet aangesloten op de stroomvoorziening	Steek de stekker in het stopcontact
	Geen veiligheidssleutel (op de console " ----")	Steek de veiligheidssleutel in de console
	De loopband is niet goed uitgelijnd	Stel de achterste rollerschroeven aan beide zijden af
Display werkt niet	Losse kabels	Controleer alle kabels tussen de printplaat en het bedieningspaneel
E01	Software-overbelasting	1. Schakel de loopband uit en start deze opnieuw op.
E02	Hardware overbelasting	1. Schakel de loopband uit en start deze opnieuw op2. Vervang de besturingskaart
E03	Oververhittingsbeveiliging van de besturingskaart	1. Schakel de loopband uit en start deze opnieuw op2. Vervang de besturingskaart
E04	Ingangsspanning te laag	1. Schakel de loopband uit en start deze opnieuw op2. Vervang de besturingskaart
E05	Ingangsspanning te hoog	1. Schakel de loopband uit en start deze opnieuw op2. Vervang de besturingskaart
E06–E09	Onjuiste motor- of kabelverbinding	1. Schakel de loopband uit2. Wacht 1 minuut3. Schakel hem weer in
	Schade aan motor of kabels	Controleer de motorkabels, repareer of vervangVervang indien nodig de motor
	Geblokkeerd bewegend onderdeel van de loopband	1. Controleer de bewegende onderdelen2. Luister naar de motor (geluid, geur)3. Vervang de motor4. Vervang de besturingskaart5. Smeer de loopband
	Onjuiste voedingsspanning	1. Herstart2. Controleer de ingangsspanning
E10	Overbelastingsbeveiliging	1. Schakel de loopband uit en start opnieuw op2. Vervang de besturingskaart of motor
E12	Communicatiefout tussen systemen	1. Schakel de loopband uit en start deze opnieuw op2. Controleer de kabels tussen de console en de besturingskaart3. Vervang het bedieningspaneel of de printplaat
E15	Storing in de servomotor	1. Koppel de veiligheidssleutel los2. Druk tegelijkertijd gedurende 3 seconden op de knoppen"Incline -" en "STOP"3. Na de pieptoon begint de automatische kalibratie4. Wacht tot de kalibratie is voltooid

ONDERHOUD EN REINIGING VAN DE LOOPBAND

Regelmatig schoonmaken helpt de levensduur van uw loopband te verlengen en de prestaties te verbeteren. Om uw apparaat in goede staat te houden:

• Stofzuig en reinig alle onderdelen regelmatig.
• Reinig beide zijden van de loopband om te voorkomen dat er zich stof onder ophoopt.
• Houd uw sportschoenen schoon — vuil van uw schoenen kan de slijtage van de band en het loopdek versnellen.
• Veeg het oppervlak van de loopband af met een schone, vochtige doek.
- Kinderen mogen de loopband niet schoonmaken of onderhouden zonder toezicht van een volwassene.

Om uw loopband beter te onderhouden en de levensduur ervan te verlengen, raden wij u aan:

• Schakel het apparaat elke 2 uur gebruik 10 minuten uit.
• Schakel de loopband volledig uit wanneer deze niet wordt gebruikt.

De loopband strak te spannen

• Een te losse band kan tijdens het hardlopen slippen veroorzaken.
• Een te strakke band vermindert de motorprestaties en verhoogt de wrijving tussen de rol en de band.
• De optimale spanning is bereikt wanneer de riem tot een hoogte van 50-75 mm boven de aandrijfplaat kan worden getild.

De loopband centreren

Plaats de loopband op een vlakke ondergrond en laat hem draaien met een snelheid van 6-9 km/u.

Als de band naar één kant verschuift, volg dan deze stappen:

A. De band verschuift naar rechts

○ Draai de stelschroef aan de rechterkant 1/4 slag met de klok mee.
○ Draai vervolgens de linkerschroef een kwartslag linksom.
○ Herhaal deze handeling totdat de riem gecentreerd is (zie afbeelding A).

B. De riem beweegt naar links

○ Draai de linker stelschroef ¼ slag met de klok mee.
○ Draai vervolgens de rechter schroef ¼ slag linksom.
○ Herhaal dit totdat de riem gecentreerd is (zie afbeelding B).

C. De riem kan na verloop van tijd losraken

• Om deze strakker te maken, draait u beide stelschroeven (links en rechts) een volledige slag met de klok mee.
  ○ Controleer de riemspanning en herhaal het proces totdat u de juiste spanning hebt bereikt.
  ○ Zorg ervoor dat beide zijden gelijkmatig zijn afgesteld (zie afbeelding C).

De loopband smeren

BELANGRIJK: De loopband moet vóór het eerste gebruik worden gesmeerd.

Waarom is smering belangrijk?

Het smeren van het dek en de loopband is cruciaal — wrijving tussen beide beïnvloedt de levensduur en prestaties van het apparaat. Regelmatige controles van deze onderdelen worden aanbevolen.

WAARSCHUWING: Koppel de loopband altijd los van de stroomvoorziening voordat u deze reinigt, smeert of repareert.

Hoe smeren:

en doek. Herbaal dit aan de andere kant

1. Til de riem aan één kant op en breng smeermiddel aan op het loopvlak. Verspreid het grondig met een doek. Herhaal dit aan de andere kant.
2. Bewegende onderdelen moeten soepel en stil werken. Abnormale werking kan de veiligheid in gevaar brengen. Controleer en draai de schroeven regelmatig vast.
3. Om de efficiëntie van de loopband te behouden, moet er regelmatig onderhoud worden uitgevoerd.

Aanbevolen smeerschema:

Gebruikerstype	Onderhoudsfrequentie
Licht (minder dan 3 uur/week)	om de 6 maanden
Gemiddeld (3-5 uur/week)	Elke 3 maanden
Intensief (meer dan 5 uur)	om de 2 maanden

NL: De markering van de apparatuur met het symbool van de doorgekruiste afvalcontainer geeft aan dat het verboden is om gebruikte elektrische en elektronische apparatuur bij ander afval te plaatsen. Volgens de WEEE-richtlijn betreffende het beheer van afgedankte elektrische en elektronische apparatuur moeten aparte verwijderingsmethoden worden gebruikt voor dit type apparatuur.

De gebruiker die van plan is om dit product weg te gooien, is verplicht om het naar een inzamelpunt voor gebruikte elektrische en elektronische apparatuur te brengen en zo bij te dragen aan hergebruik, recycling of terugwinning en dus aan de bescherming van het milieu. Neem hiervoor contact op met het punt waar u het apparaat hebt gekocht of met uw gemeente. Gevaarlijke onderdelen in elektronische apparatuur kunnen op lange termijn schadelijke gevolgen hebben voor het milieu en de menselijke gezondheid.

1. De Verkoper verstrekt, namens de Garant, een garantie op het grondgebied van de Republiek Polen voor een periode van 24 maanden vanaf de verkoopdatum.

2. De garantie zal worden gehonoreerd door de winkel of het servicecentrum op vertoon van:

- een leesbaar en correct ingevulde garantiekaart met het verkoopstempel en de handtekening van de verkoper,

- een geldig aankoopbewijs van de apparatuur met de datum van verkoop/ontvangst, de geclaimde goederen.

1. Alle defecten en beschadigingen die tijdens de garantieperiode worden ontdekt, worden gratis gerepareerd binnen maximaal 21 dagen vanaf de datum van levering van de goederen aan de service.

2. In het geval dat onderdelen moeten worden ge mporteerd, kan de reparatieperiode worden verlengd met de tijd die nodig is voor de import, maar niet langer dan 90 dagen.

3. De garantie dekt niet

- mechanische schade en defecten die hierdoor worden veroorzaakt,

- schade en defecten als gevolg van onjuist gebruik en onjuiste opslag,

- onjuiste montage en onjuist onderhoud,

- schade en slijtage van onderdelen zoals kabels, riemen, rubberen onderdelen, pedalen, sponsgrips, wielen, lagers, enz.

1. De garantie vervalt in geval van:

- vervaldatum,

- zelfreparatie,

- het niet naleven van de regels voor correct gebruik.

1. Product teruggestuurd voor reparatie moet compleet en schoon zijn. In geval van defecten heeft de service het recht om acceptatie voor reparatie te weigeren. Als het product vuil wordt aangeleverd, kan de service weigeren het te accepteren of het op kosten van de klant met zijn schriftelijke toestemming reinigen.

2. De garantie geldt niet voor installatie- en onderhoudswerkzaamheden, die volgens de gebruikershandleiding door de gebruiker zelf moeten worden uitgevoerd.

3. De garantiegever informeert ook dat hij service na garantie biedt.

4. De goederen moeten beschermd worden voor verzending.

5. Om gebruik te maken van de garantie, volg de procedure op de website: https://serwis.abisal.pl/.

In geval van niet-overeenstemming van het verkochte met het contract, heeft de koper volgens de wet recht op rechtsmiddelen van en op kosten van de verkoper. De garantie heeft geen invloed op dergelijke rechtsmiddelen.

DE APPARATUUR NIET BEDOELD IS VOOR REVALIDATIE EN THERAPIE

OPMERKINGEN OVER HET VERLOOP VAN REPARATIES

Item	Datum van kennisgeving	Datum van verstrekking	Verloop van reparaties	Handtekening van de ontvanger (winkel, eigenaar)

CARTÃO DE GARANTIA
