KASUTUSJUHEND TERRUN350 HMS Premium

Osa nr	Kirjeldus	Kogus	Osanumber	Kirjeldus	Kogus
A01	Alamraam	1	D09	M4*12 kruvi	4
A02	Põhirunko	1	D10	M3*6 kruvi	4
A03	Tösteseadis	1	D11	M5*12 kruvi	4
A04	Pöörlev komplekt	1	D12	Vedrualus	4
A05	Parempoolne vertikaaltoru	1	D13	M8*35 kruvi	4
A06	Vasak vertikaalne toru	1	D14	M8*60 kruvi	3
A07	Konsoli komplekt	1	D15	M4*25 kruvi	2
A08	Roolimehhanism	1	D16	Kruvi ST2.9*10	12
A09	Servomootori plaat	1	D17	ST4.2*16 kruvi	39
A10	Mootori kinnitus 1	1	D18	Kruvi ST4.2*13	5
A11	Mootori kinnitus 2	1	D19	M4*35 kruvi	4
A12	Ventilaatori kinnitusplaat	4	D20	M10*60 kruvi	2
A13	Kruvi	1	D21	M10 mutter	5
A14	Tõstmismuhv	2	D22	M10*45 kruvi	3
A15	Pingutusvedru	1	D23	M8*62 kruvi	2
A16	Mootori kate ühendus	5	D24	M8*50 kruvi	1
A17	Lame alusplaat (Φ14)	4	D25	M10*70 kruvi	8
A18	Roolliratta pesur	4	D26	M6*20 kruvi	4
B01	Esirull	1	D27	Lame alusplaat (Φ16)	1
B02	Tagumine rull	1	D28	ST2.9*8 kruvi	34
B03	Mootori rihm	1	E01	PCB ja juhtplaadi ühenduskaabel - keskmine	1
B04	Jooksulint	1	E02	PCB ja juhtplaadi ühenduskaabel - alumine	1
B05	Jooksuraud	1	E03	PCB ja juhtplaadi ühenduskaabel - ülemine	1
B06	S5 või	1	E04	PCB juhtplaadi ühenduskaabel	1
B07	S6 või	1	E05	Ekraanipaneeli ühenduskaabel	1
B08	Määrdeõli	1	E06	Mootor	1
C01	Mootori alumine kate	1	E07	Tõstmismootor	1
C02	Ulemine mootorikate	1	E08	Ulevoolu lüliti	1
C03	Tagakate (P)	1	E09	Servomootor ja rootor	1
C04	Tagakale (L)	1	E10	Toitekaabel	1
C05	Ulemine konsooli kate (kleebistega)	1	E11	Ohutusvõtme pesa	1
C06	Alamkonsooli kate	1	E12	Ohutusvõti	1
C07	Perforeeritud element 1	1	E13	Toitepesa	1
C08	Perforeeritud element 2	5	E14	Toitelülti	1
C09	Ulemine keskmine rooliratta kate	1	E15	Nupu ühenduskaabel	1
C10	Rooliratta alumine keskmine kate	1	E16	Käepulsianduri kaabel	2
C11	Ventilaatori juhtimise kate	2	E17	Maanduskaabel (L=200)	2
C12	Vertikaalne torulukk	2	E18	Toitekaabel (P, L=120)	2
C13	Konsoli esikülje dekoratiivne kate	1	E19	Toitekaabel (P, L=200)	1
C14	Konsoli tagumine dekoratiivne kate	1	E20	Toitekaabel (N, L=120)	1
C15	POM-hülss	8	E21	Toitekaabel (N, L=230)	1
C16	Transpordiratas	2	E22	PCB juhtplaat	1
C17	Põhirõngas	2	E23	Käepulssandur	4
C18	Padi	4	E24	Kõlar	2
C19	Lõppkatted	4	E25	Ventilaator	2
C20	Jalatoe	4	E26	Nupukomplekt	1
C21	Juhtraua vaht - parem	1	E27	Kiire kalde/kiiruse valiku paneel	2
C22	Juhtraua vaht - vasak	1	E28	Klaviatuur	1
C23	Laagritelg	2	E29	Kuvapaneel	1
C24	Külgpiire	2	E30	USB-port	1
C25	Konsoli kinnituslukk	1	E31	Kokkupandav lüliti komplekt	1
C26	Ülemine külgmine vahtpolster	4	E32	Klaviatuuri kaabel	3
C27	Jooksuraja vaht	4	E33	USB-kaabel	1
C28	Toitekaabli lukk	3	E34	Juhtpaneel	1
C29	Lükandkinnituslint	2	E35	IRS kaabel - ees	1
C30	IRS-padi	1	E36	IRS kaabel - tagumine	1
C31	Puks	1	E37	IRS (infrapunaandur)	1
C32	Silikoonpadik traadita laadimiseks	1	E38	Magnetiline rõngas	1
C33	Käepulssanduri kinnitus (P)	1	E39	Magnetiline rõngas Φ28	1
C34	Käepulssanduri kinnitus (L)	1	F01	Filter - valikuline	1
D01	M12*98 kruvi	2	F02	Toitekaabel (P, L=120 mm) - valikuline	1
D02	M12*79 kruvi	2	F03	Toitekaabel (N, L=120 mm) - valikuline	1
D03	M12 mutter	4	F04	Maanduskaabel - valikuline	1
D04	M8*32 kruvi	4	F05	M4*6 kruvi (filter) - valikuline	2
D05	M8 mutter	6	F06	ST4.2*19 äärikukru - valikuline	3
D06	M8*30 kruvi	2	F07	Fittri kinnitusplaat - valikuline	1
D07	ST4.2*19 äärikukru	22	G01	Induktiivsus - valikuline	1
D08	M4*8 kruvi	8	G02	M4*8 kruvi (induktivsus) - valikuline	2

ERIJUHISED

1. Lugege enne paigaldamist ja kasutamist käesolev juhend hoolikalt läbi.
2. Hoidke juhend alles tulevikus kasutamiseks.
3. Toode võib mudeli uuenduste tõttu illustratsioonidest erineda.

OHT – elektrilöögi oht: pärast kasutamist ja enne puhastamist ühendage seade alati vooluvõrgust lahti.

HOIATUS – põletus-, tulekahju-, elektrilöögi- või vigastuste oht:

1. Ärge jätke jooksulint kunagi pistikupesa ühendatuna ilma järelevalveta.
2. Kasutage ainult vastavalt kasutusjuhendis esitatud ettekirjutustele.
3. Kaitse kaablit kuumade pindade eest.
4. Ärge blokeerige ventilatsiooniavasid ega sisestage neisse esemeid.
5. Ärge kasutage välitingimustes.
6. Ärge kasutage ruumides, kus on aerosoolid või kus manustatakse hapnikku.
7. Lülitage jooksulint pärast kasutamist alati välja ja ühendage see vooluvõrgust lahti.
8. Ühendage ainult nõuetekohaselt maandatud pistikupesaga.
9. Seade on möeldud kasutamiseks ainult täiskasvanutele. Alla 13-aastased lapsed ei tohi jooksulinti kasutada.
10. Ärge liigutage seadet kaablist tömmates.
11. Ainult koduseks kasutamiseks.

12. Pärast treeningu lõpetamist eemaldage turvalukk ja hoidke see laste eest varjatud kohas.

13. Ärge kasutage, kui kaabel või pistik on kahjustatud, jooksulint ei tööta korralikult või on kukkunud vette. Võtke ühendust klienditeenindusega.

ETTEVAATUST: Olge eriti ettevaatlik liikuvale lindile astudes ja sellelt maha astudes.

1. Enne treeningu alustamist konsulteerige oma arstiga, eriti kui võtate südame, vererõhu või kolesteroolitaseme mõjutavaid ravimeid.
2. Pöörake tähelepanu oma keha signaalidele – lõpetage treening, kui tunnete valu, hingeldust, pearinglust või iiveldust.
3. Hoidke lapsed ja lemmikloomad jooksulintidest eemal.
4. Asetage jooksulint stabiilsele, tasasele pinnale, millel on kaitsev matt. Soovitatav on jätta tagaküljele vähemalt 240 cm ja küljele vähemalt 60 cm vaba ruumi.
5. Kontrollige regulaarselt polte ja mutreid ning seadme tehnilist seisukorda.
6. Kui seadmel on kahjustusi või kostub ebatavalisi hääli, katkesta treening ja ära kasuta seadet enne, kui see on parandatud.
7. Treeni sobivas riietuses – vältige laia riietust.
8. Ärge pange käsi ega esemeid liikuvatesse osadesse.
9. Jooksulint ei ole mõeldud terapeutiliseks ega kaubanduslikuks kasutamiseks.
10. Hoidke kuivas ja jahedas kohas. Vältige äärmuslikke temperatuure ja niiskust.
11. Kui tunnete end äkki halvasti, haarake kinni käsipuudest ja astuge maha külgmistele käsipuudele.

1. Ühendage toitejuhe otse vooluvörku.
2. Enne kasutamist lugege alati juhendit.
3. Kiiruse muutused ei toimu kohe – olge ettevaatlik.
4. Säilitage treeningu ajal tasakaal ja köndige lindi keskel.
5. Jooksulint hakkab liikuma aeglaselt – alustage seistes külgpiiretel.
6. Ohutusvõti tuleb sisestada konsooli – hädaolukorras eemaldage see, et jooksulint kohe peatada.
7. Seade on möeldud ainult täiskasvanutele – lapsed vöivad selle läheduses viibida ainult järelevalve all.
8. Rasedad või imetavad naised peaksid konsulteerima oma arstiga.
9. Joo vett treeningu ajal ja pärast seda.
10. Ärge tõstke jooksulint üksi.
11. Määri jooksulint enne esimest kasutamist.

PAKENDISISU KONTROLLIMINE

Enne kokkupanekut kontrollige hoolikalt, et köik komponendid oleksid karbis ja heas seisukorras. Kui midagi puudub või on kahjustatud, võtke ühendust klienditeenindusega!

JALGRATTA KOOSTAMINE

SAMM 1: Parempoolse vertikaaltoru kokkupanek

• Kinnitage parem vertikaaltoru (B) põhiraamile.
• Kasutage kaasasolevat kuuskantvõtit ja kruvisid (ärge veel täielikult kinni keerake).
- Ühendage signaalikaablid: E1 (alumine) ja E2, seejärel asetage kaabel raami avasse vasakul küljel.

SAMM 2: Vasaku veerandi kokkupanek (vasak vertikaaltoru)

- Kinnitage vasakpoolne vertikaaltoru (C) põhiraami külge.

- Kasutage kruvisid ja kuuskantvõtit eelpingutamiseks.

SAMM 3: Juhtraua kokkupanek

1. Ühendage signaalikaablid E3 ja E1 (ülemine).
2. Kinnitage juhtraua komplekt (D) mölemale tugipostile.
3. Pingutage kruvid kuuskantvõtmega. Nüüd võite köik kruvid täielikult kinni keerata. Märkus: Veenduge, et kaablid ei oleks kinni jäänud.

SAMM 4: Konsooli ekraani paigaldamine

1. Ühendage juhtmed E4 ja E5.

2. Kinnitage konsool (I) rooliratta komplektile.

3. Pingutage kruvid kuuskantvõtmega ja pingutage need täielikult.

Märkus: veenduge, et kaablid ei oleks kinni jäänud.

5. ETAPP: Tagumise konsooli katte paigaldamine

• Kinnitage tagakate (E) konsoolile (I).
• Pingutage kruvid kuuskantvõtmega.

6. SAMM: Otsekorkide paigaldamine

- Sisestage 4 otsakorki (J) vasakule ja paremale kinnitusklambrile.

SAMM 7: Löplik pingutamine ja turvaklöps

• Pingutage täielikult kruvid, mis on paigaldatud sammudega 1 ja 2.
• Sisestage turvakood (F) konsooli.

Paigaldamine on löpetatud!

• Pärast jooksulint kasutamist hoidke turvalisusvõti laste käeulatusest eemal.
• Enne jooksmise alustamist veenduge, et köik poldid on kindlalt kinni keeratud.

JALGRATTA LAHTI- JA KOKKUKLAPITAMINE (PowerTouch)

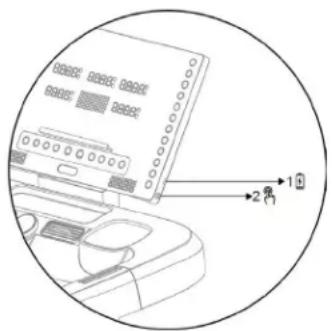

Oluline märkus

Jooksulint on varustatud automaatse PowerTouch süsteemiga. Ärge kokku- ega lahti klappige seda käsitsi, kuna see võib mehhanismi kahjustada ja tühistada garantii.

• Vajutage nuppu FOLD/UNFOLD (nr 2, konsooli paremal küljel).
- Jooksulint tõstab või langetab automaatselt jooksuraja.
• Kui vajutate protsessi käigus nuppu uuesti, peatub see (FOLDPAUSE). Vajutage uuesti, et jätkata.

1 2

Lahtivoltimine (UNFOLD)

Enne lahtivoltimist veenduge, et jooksulintide all ei ole inimesi, loomi ega esemeid.

• Kui jooksulint on kokku klapitud ja ekraanil kuvatakse sönum „FOLD”, vajutage lühidalt nuppu FOLD/UNFOLD.
- Ekraanile ilmub sõnum „LAHTI LAHTI”. Kui lahtilahtimine on lõppenud, läheb seade ooterežiimi.
• Vajaduse korral saab protsessi peatada ja uuesti alustada.

Ohutus:

• Sisseehitatud infrapunaandur tuvastab ohualas olevad inimesed või loomad.
- Sellisel juhul kostab hoiatussignaal ja protsess peatatakse. Kui ala on vabastatud, jätkab jooksulint laienemist 2–4 sekundi pärast.

Kokku klappimine (FOLD)

Enne kokku klappimist veenduge, et jooksulintidel ei ole inimesi ega esemeid.

• Kui jooksulint on lahti, vajutage nuppu FOLD/UNFOLD.
- Ekraanile ilmub söna „FOLDING" (kokku klappimine).
• Protsessi saab nupuga peatada ja jätkata.

Sunnitud lahtivoltimine

- Hoidke nuppu FOLD/UNFOLD 2 sekundit all – jooksulint avab end ise.

Ohutusjuhised

1. Kui jooksulint on kokku klapitamisel (nurk < 30°) keegi peal, katkestab süsteem protsessi automaatselt ja naaseb lahtiklapitamise režiimi.
2. Kui nurk on > 30° ja ilmub takistus, peatub kokkuklapitamise protsess (ekraanil kuvatakse „FOLD”). Vajutage uuesti nuppu FOLD/UNFOLD, et alustada lahtiklapitamise režiimi.

JALGRATTA TRANSPORTEERIMINE JA ÕIGE PAIGUTAMINE

OLULINE ELEKTRILINE TEAVE

HOIATUS – Selle jooksulint nõuab nõuetekohaseks tööks piisavat toiteallikat. Teie enda ja teiste ohutuse tagamiseks veenduge enne seadme ühendamist, et toiteallikas on piisav.

Ebaõige toiteallikas võib seadmeid tõsiselt kahjustada või kasutajat ohtu seada.

Maandus

Seade peab olema maandatud – see tagab voolu voolule madalaima takistuse ja vähendab elektrilöögi ohtu.
- Pistik tuleb ühendada kohalike eeskirjade kohaselt nõuetekohaselt paigaldatud ja maandatud pistikupesaga.
- Pistikupesa peab vastama pistikukonfiguratsioonile – ärge kasutage adaptereid ega muundureid.
• Toode on möeldud kasutamiseks standardse vooluahela ja maandatud pistikuga (vt joonis A).

OHTLIK: Kaitsejuhtme vale ühendamine vöib pöhjustada elektrilöögi.

• Kui teil on paigaldamise osas kahtlusi, pöörduge kvalifitseeritud elektriku poole.
- Ärge muutke originaalpistikupesa. Kui see ei sobi pistikupesaga, laske elektrikul paigaldada sobiv pistikupesa.

HOIATUS

1. Ärge kasutage selle jooksulintiga kunagi GFCI (maandusvoolu kaitselüliti) pistikupesa.
   Hoidke toitekaabel eemal seadme liikuvatest osadest, sealhulgas tõstemehhanismist ja transpordirattadest.
2. Ärge kasutage jooksulintide toiteks generaatoreid ega katkematu toiteallikaid (UPS).
3. Ärge eemaldage mingeid katteid, kui jooksulint on ühendatud vooluvõrguga.

MAANDAMISE MEETODID

(A)

4.

Ärge jätke seadet vihma või niiskuse kätte.

Jooksulint ei ole möeldud kasutamiseks välitingimustes, ujumisbasseinide läheduses ega körge öhuniiskusega keskkondades.

Distants – näitab praegu läbitud distantsi.

Aeg – näitab treeningu aega (alates 0:00). Kui maksimaalne piir on saavutatud, peatub jooksulint automaatselt.

Sammud – näitab tehtud sammude arvu.

- AEG/SAMMUD aknas kuvatakse andmed vaheldumisi iga 5 sekundi järel.

Kalorid – näitab põletatud kalorite arvu.

Südame löögisagedus – kuvab teie praeguse südame löögisageduse. Möötmiseks:

• hoidke mölemat andurit käepidemetel või
• ühendage Bluetooth® südame löögisageduse monitor.
  Tulemus kuvatakse umbes 5 sekundi pärast (ligikaudne, mitte meditsiiniline andmed).
  • CALORIES/PULSE aken vaheldub – südame löögisageduse möötmise ajal kuvatakse pidevalt teie pulssi, muul ajal kuvatakse kaloreid.

Kiirus – näitab teie praegust kiirust. Reguleerige SPEED +/- nuppudega.

• Kallakuga -3 kuni -1: kiirusvahemik 1–13 km/h.
• Kalle 0–10: kiirusvahemik 1–22 km/h.

Matrix-aken – jooksurežiimis näitab see praeguseid ringe, PROG-režiimis näitab see programmi graafikut.

Kalle – näitab praegust kaldenurka. Reguleeritav INCLINE +/- nuppudega vahemikus -3% kuni 10%.

KONSOLI NUPUDE FUNKTSIOONID

1. Helitugevus – lühike vajutus suurendab helitugevust, pikk vajutus vähendab seda.

2. REŽIIM – vali loendamise režiim (aeg, vahemaa, kalorid). Kinnita valik nupuga START/PAUSE.
   ○ AJA TAGASILOENDUS – seadista tagasilöögiaeg.
   ○ DISTANCE COUNT DOWN – seadista vahemaa.
   ○ CALORIES COUNT DOWN – seadista kalorite arv.

3. KALLE ^v – vähendab kalde.

4. KALLE ^^ – suurendage kalde.

5. Kaldesuuna kiirvalik – nupud -3, -2, -1, 0, 1...10.

6. START/PAUSE – alusta, peata või jätka treeningut.

7. STOP – peatage jooksulint kohe.

8. SPEED – vähendage kiirust 0,1 km/h võrra.

9. SPEED + - suurendage kiirust 0,1 km/h võrra.

10. Kiire kiiruse valik – nupud 2–20 km/h.

11. PROG (programmid):

12. Vaikimisi programmid (26) – vali ja alusta, igal programmil on 16 segmenti (jooksulint peatub automaatselt, kui programm on löppenud).

13. Kasutaja programmid (U1–U5) – looge oma plaanid (16 segmenti). Määrake iga segmendi aeg, kiirus ja kalle. Programmi maksimaalne kestus: 99 minutit.
14. Südame lõögisagedusel põhinevad programmid (HR1–HR3) – vajalik Bluetooth®-vöö. Süsteem reguleerib automaatselt kiirust ja kaldenurka, et säilitada seatud südame lõögisagedus.

Programm	Vaikimisi vanus	Sihtsüdame lõogisagedus (BPM)	Maksimaalne kiirus
HP1	30	142	8 km/h
HP2	30	161	9 km/h
HP3	30	190	10 km/h

- Keharasva test (FAT) – pärast soo, vanuse, pikkuse ja kaalu seadistamist hoidke pulssisensoreid 5 sekundit. Tulemus kuvatakse ekraanil:

○ ≤19 – sale,

- 20–25 – normaalne.

- 26–29 – ülekaaluline,

- ≥30 - rasvumine.

. Tulemused on soovituslikud, mitte meditsiinilised.

1. Ventilaator – õhuvoolu reguleerimine:

2. vajutage - tase 1,

3. vajutage - tase 2,

4. vajutage – väljalülitamine.

Kood	Parameeter	Vahemik / väärtus	Kirjeldus
F-1	Sugu (sooline kuuluvus)	01 – Mees02 – Naine
F-2	Vanus	10–99
F-3	Pikkus	100–200 cm
F-4	Kaal	20–150 kg
F-5	Rasvasisaldus (rasv %)	≤ 19	Köhn
		20	Normaal
		26% – 29	Ülekaal
		≥ 30	Rasvunud

Märkus: Testi tulemus ei oma meditsiinilist väärtust – see on ainult informatiivse iseloomuga!

NUPPUDE FUNKTSIOONID

• Lühike vajutus — alustab 3-2-1 loendust, mille järel treening automaatselt algab.
- Ekraan – vaheldub iga 5 sekundi järel järgmiste vahel:

○ Aeg / Kiirus
○ Kaugus / Tempo
○ Kalorid /

Kald

Pöörake vasakule → vähendage kiirust.
Pöörake paremale → suurendage kiirust.

Pärast treeningu alustamist:

• Lühike vajutus → paus.
• Pikk vajutus → täielik peatus.

BLUETOOTH – ühendus Kinomap

rakendustega

1. Lisa uus seade → vali FTMS jooksulintide sektsioonis.
2. Valige Bluetoothi nimi, mis algab tähtedega „ TERRUN 350".
3. Alustamiseks vajuta jooksulintide START/PAUSE nuppu.

Zwift

1. Valige PAIRED DEVICES (Seotud seadmed) sektsioonis RUN SPEED (Jooksukiirus).
2. Valige Bluetoothi nimi, mis algab tähtedega „ TERRUN 350“.
3. Alustamiseks vajutage jooksulintil nuppu START/PAUSE.

Bluetooth-heli

• Lülita oma seadmes Bluetooth sisse ja otsi nimi, mis algab „TERRUN 350-A”.
• Kui ühendus on loodud, hakkab teie seadme heli mängima jooksulintide kölaritest.
• Helitugevust saab reguleerida:

o kasutades mobiilseadme nuppe,
o või jooksulintide helitugevuse reguleerimise nupud.

Ühendus traadita südame löögisageduse anduriga

Jooksulint toetab ühilduvaid Bluetooth®-seadmeid, mis edastavad südame löögisagedust.

Nõuded:

• Südame löögisageduse edastamise tugi.
  • Standardne Bluetooth®-protokoll.

Enne ühendamist:

• Ülekande funktsioon on sageli vaikimisi välja lülitatud, et säästa aku energiat.
  • Lülita oma seadme sätetes sisse edastamise režiim.

Nõuan

• Hoidke seade ohutus kauguses.
- Kui edastamine on lubatud, tuvastab jooksulint automaatselt teie südame löögisageduse ja kuvab selle.

Seadme laadimine

- Ühendage oma telefon või tahvelarvuti USB-porti (tsoon 1) kaabli abil, et seadet laadida.

MÄÄRIMISE MEENUTUSFUNKTSIOON

• Jooksulint tuletab meelde, et iga 300 kilomeetri (187 miili) järel tuleb seade määrida.
• Sel hetkel kostub iga 10 sekundi järel helisignaal ja ekraanile ilmub sõnum „OIL”.
  • Määri jooksulindi keskkohta öliga vastavalt juhendile
• Pärast määrimist hoidke ooterežiimis STOP-nuppu 3 sekundit all – hoiatussignaal kaob.

OHUTUSLUKU FUNKTSIOON

• Mis tahes režiimis peatab ohutusvõtme eemaldamine jooksulindi kohe.
• Ekraanile ilmub „---” ja seade annab helisignaali.
• Jooksulint ei käivitu uuesti enne, kui võti on uuesti sisestatud.

ENERGIA SÄÄSTU FUNKTSIOON

• Ooterežiimis, kui te 10 minuti jooksul ei tee midagi, läheb jooksulint energiasäästurežiimi.
  • Ekraan lülitub välja.
  • Taaskäivitamiseks vajutage mis tahes nuppu.

Olulised ohutussoovitused

1. Alustage treeningut aeglasel kiirusel ja hoidke käed käsipuudel, kuni tunnete end kindlalt.
2. Asetage turvalisusvõti konsooli ja kinnitage turvalisusnöör oma riietele.
3. Treeningu ohutuks lõpetamiseks vajutage nuppu STOP või tõmmake ohutuskettast – jooksulint peatub kohe.

TEHNILISED PROBLEEMID JA LAHENDUSED

Probleem	Võimalik põhjus	Soovitatav tegevus
Jooksulint ei käivitu	Ei ole ühendatud vooluvõrguga	Ühendage juhe vooluvõrku
	Puudub turvalukk (konsoolil "----")	Sisestage turvalukk konsooli
	Jooksulint on paigast ära	Reguleerige mölema poole tagumisi rullikruvisid
Ekraan ei tööta	Lahtised kaablid	Kontrollige kõiki kaableid PCB ja juhtpaneeli vahel
E01	Tarkvara ülekoormus	1. Lülitage jooksulint välja ja käivitage see uuesti.
E02	Riistvara ülekoormus	1. Lülitage jooksulint välja ja käivitage see uuesti2. Vahetage juhtpaneel välja
E03	Juhtplaadi ülekuumenemiskaitse	1. Lülitage jooksulint välja ja käivitage uuesti2. Vahetage juhtpaneel välja
E04	Sissetulev pinge on liiga madal	1. Lülitage jooksulint välja ja käivitage uuesti2. Vahetage juhtpaneel välja
E05	Sissetulev pinge on liiga kõrge	1. Lülitage jooksulint välja ja käivitage uuesti2. Vahetage juhtpaneel välja
E06–E09	Ebaõige mootori või kaabli ühendus	1. Lülitage jooksulint välja2. Oodake 1 minut3. Lülitage see uuesti sisse
	Mootori või kaablite kahjustus	Kontrollige mootori kaableid, parandage võivahetage vajadusel vahetage mootor välja
	Jooksulint liikuv osa on ummistunud	1. Kontrollige liikuvad osad2. Kuulake mootorit (müra, lõhn)3. Vahetage mootor välja4. Vahetage juhtpaneel5. Määri jooksulint
	Ebaõige toitepinge	1. Taaskäivita2. Kontrollige sisendpinget
E10	Ülekoormuskaitse	1. Lülitage jooksulint välja ja taaskäivitage2. Vahetage juhtpaneel või mootor välja
E12	Süsteemidevaheline sideviga	1. Lülitage jooksulint välja ja käivitage uuesti2. Kontrollige konsooli ja juhtplaadi vahelisi kaableid3. Vahetage juhtpaneel või trükkplaat
E15	Servomootori rike	1. Ühendage ohutusvõti lahti2. Vajutage nuppe „Incline -” ja „STOP" samaaegselt 3 sekundit3. Pärast piiksu algab automaatne kalibreerimine4. Oodake kalibreerimise löppemist

JALGRATTA HOOLDUS JA PUHASTAMINE

Regulaarne puhastamine aitab pikendada jooksulintide eluiga ja parandada nende töökindlust. Seadme heas seisukorras hoidmiseks:

• Puhastage köik komponendid regulaarselt tolmuimejaga.
• Puhastage jooksulindi mölemad pooled, et vältida tolmu kogunemist selle alla.
  • Hoidke oma spordijalatsid puhtad – jalatsite mustus võib kiirendada jooksulindi ja jooksualuse kulumist.
  • Pühkige jooksulindi pinda puhtaga, niiske lapiga.
  • Lapsed ei tohi jooksulint puhastada ega hooldada ilma täiskasvanute järelevalveta. Jooksulindi parema

hoolduse ja pikema eluea tagamiseks soovitame:

• Lülitage seade iga 2 tunni järel 10 minutiks välja.
• Lülitage jooksulint täielikult välja, kui seda ei kasutata.

Pingutage jooksulint

• Liiga lötv lint vöib jooksmise ajal libiseda.
- Liiga pingul lint vähendab mootori jõudlust ja suurendab rulliku ja lindi vahelist hõördumist.
- Optimaalne pingutus on saavutatud, kui rihma saab tõsta 50–75 mm kõrgusele ajamiskettalt.

Jooksulindi tsentrimine

Asetage jooksulint tasasele pinnale ja käivitage see kiirusega 6–9 km/h. Kui lint liigub ühele poole, toimige järgmiselt:

A. Lint liigub paremale

○ Pöörake parempoolset reguleerimiskruvi ¼ pööret päripäeva.
○ Seejärel keerake vasakpoolset kruvi ¼ pööret vastupäeva.
○ Korda seda tegevust, kuni rihm on keskel (vt joonis A).

B. Rihm liigub vasakule

○ Pöörake vasakut reguleerimiskruvi ¼ pööret päripäeva.
○ Seejärel keerake paremat kruvi ¼ pööret vastupäeva.
○ Korda seda, kuni rihm on keskel (vt joonis B).

C. Rihm võib aja jooksul lõdvestuda

○ Pingutamiseks keerake mölemat reguleerimiskruvi (vasakut ja paremat) täispööre päripäeva.
○ Kontrollige rihma pinget ja korrake protsessi, kuni saavutate öige pinget.
○ Veenduge, et mölemad pooled on ühtlaselt reguleeritud (vt joonis C).

TÄHTIS: Jooksulint tuleb enne esimest kasutamist määrida.

Miks on määrimine oluline?

Jooksuraja ja jooksulindi määrimine on väga oluline – nende vaheline hõördumine möjutab seadme eluiga ja töökindlust. Soovitame neid komponente regulaarselt kontrollida.

HOIATUS: Enne jooksulindi puhastamist, määrimist või remonti tuleb alati lahti ühendada toiteallikas.

Kuidas määrida:

1. Töstke ühelt poolt rihm üles ja kandke määrdeainet jooksurajale. Levitage seda põhjalikult lapiga. Korrake sama teisel pool.
2. Liikuvad osad peavad töötama sujuvalt ja vaikselt. Ebanormaalne töö vöib möjutada ohutust. Kontrollige ja pingutage kruvisid regulaarselt.
3. Jooksulintide töhususe säilitamiseks tuleb neid regulaarselt hooldada.

Soovitatav määrdeainete kasutamise graafik:

Kasutaja tüüp	Hoolduse sagedus
Kerge (vähem kui 3 tundi nädalas)	iga 6 kuu järel
Keskmine (3–5 tundi nädalas)	iga 3 kuu tagant
Intensiivne (üle 5 tunni)	iga 2 kuu tagant

ET: Seadme tähistamine läbi kriipsutatud jäätmemahuti sümboliga näitab, et kasutatud elektri- ja elektroonikaseadmeid on keelatud paigutada koos muude jäätmetega. Vastavalt kasutatud elektri- ja elektroonikaseadmete jäätmete käitlemise direktiivile tuleb seda tüüpi seadmete puhul kasutada eraldi körvaldamismeetodeid.

Kasutaja, kes kavatseb seda toodet kõrvaldada, on kohustatud viima selle kasutatud elektri- ja elektroonikaseadmete kogumispunkti, aidates sellega kaasa korduvkasutamisele, ringlussevõtule või taaskasutamisele ja seega ka keskkonnakaitsele. Selleks pöörduge palun seadme ostukoha või kohaliku omavalitsuse poole. Elektroonikaseadmetes sisalduvad ohtlikud komponendid võivad avaldada pikaajalist kahjulikku mõju keskkonnale ning samuti kahjustada inimeste tervist.

1. Müüja annab Garandi nimel garantii Poola Vabariigi territooriumil 24 kuu jooksul alates müügikuupäevast.
2. Kauplus või teeninduskeskus täidab garantii kliendi esitamisel:
3. loetavalt ja korrektselt täidetud garantiikaart koos müügitempliga ja müüja allkirjaga,
4. kehtivat töendit seadme ostu kohta koos müügikuupäevaga / kviitungiga, taotletud kaupu.
5. Garantiiperioodi jooksul avastatud defektid ja kahjustused parandatakse tasuta maksimaalselt 21 päeva jooksul alates kauba teenindusse üleandmise kuupäevast.
6. Kui on vaja importida varuosasid, võib remondiperioodi pikendada nende importimiseks vajaliku aja võrra, kuid mitte kauem kui 90 päeva.
7. Garantii ei hõlma:
8. mehaanilisi kahjustusi ja nende põhjustatud defekte,
9. vigastusi ja defekte, mis tulenevad ebaõigest kasutamisest ja ladustamisest,
10. ebaõige kokkupanek ja hooldus,
11. selliste komponentide nagu kaablid, rihmad, kummiosad, pedaalid, käsnad, rattad, laagrid jne kahjustused ja kulumine.
12. Garantii kaotab kehtivuse juhul, kui:
13. kehtivuse löppemise kuupäev,
14. eneseparandus,
15. öige kasutamise reeglite eiramine.
16. Remondiks tagastatud toode peab olema täielik ja puhas. Defektide korral on teenindusel õigus keelduda remondiks vastuvõtmisest. Kui toode on tarnitud määrdunud, võib teeninduskeskus keelduda selle vastuvõtmisest või puhastada selle kliendi kulul tema kirjalikul nõusolekul.
17. Garantii ei hölma paigaldus- ja hooldustöid, mida vastavalt kasutusjuhendile peab kasutaja ise tegema.
18. Garantii andja teavitab ka sellest, et ta pakub garantiijärgset hooldust.
19. Kaup tuleb transportimiseks kaitsta.
20. Garantii kasutamiseks järgige palun veebilehel https://serwis.abisal.pl/ toodud menetlust.

Ostjal on seadusest tulenevalt õigus saada müüjalt ja müüja kulul õiguskaitsevahendeid müüdud asja mittevastavuse korral. Garantii ei mõjuta neid õiguskaitsevahendeid.

SEADE EI OLE ETTE NÄHTUD TAASTUSRAVIKS JA TERAAPIAKS.

MÄRKUSED REMONDI KÄIGU KOHTA

Punkti	Teatamise kuupäevate of	Andmete esitamise kuupäev	Remondi käik	Vastuvõtja allkiri (kauplus, omanik)

CARTE DE GARANTIE

Nom de l'article:

Code EAN:

Date de vente: ....
