NAUDOJIMO INSTRUKCIJA BR 4522 C Bp Kärcher

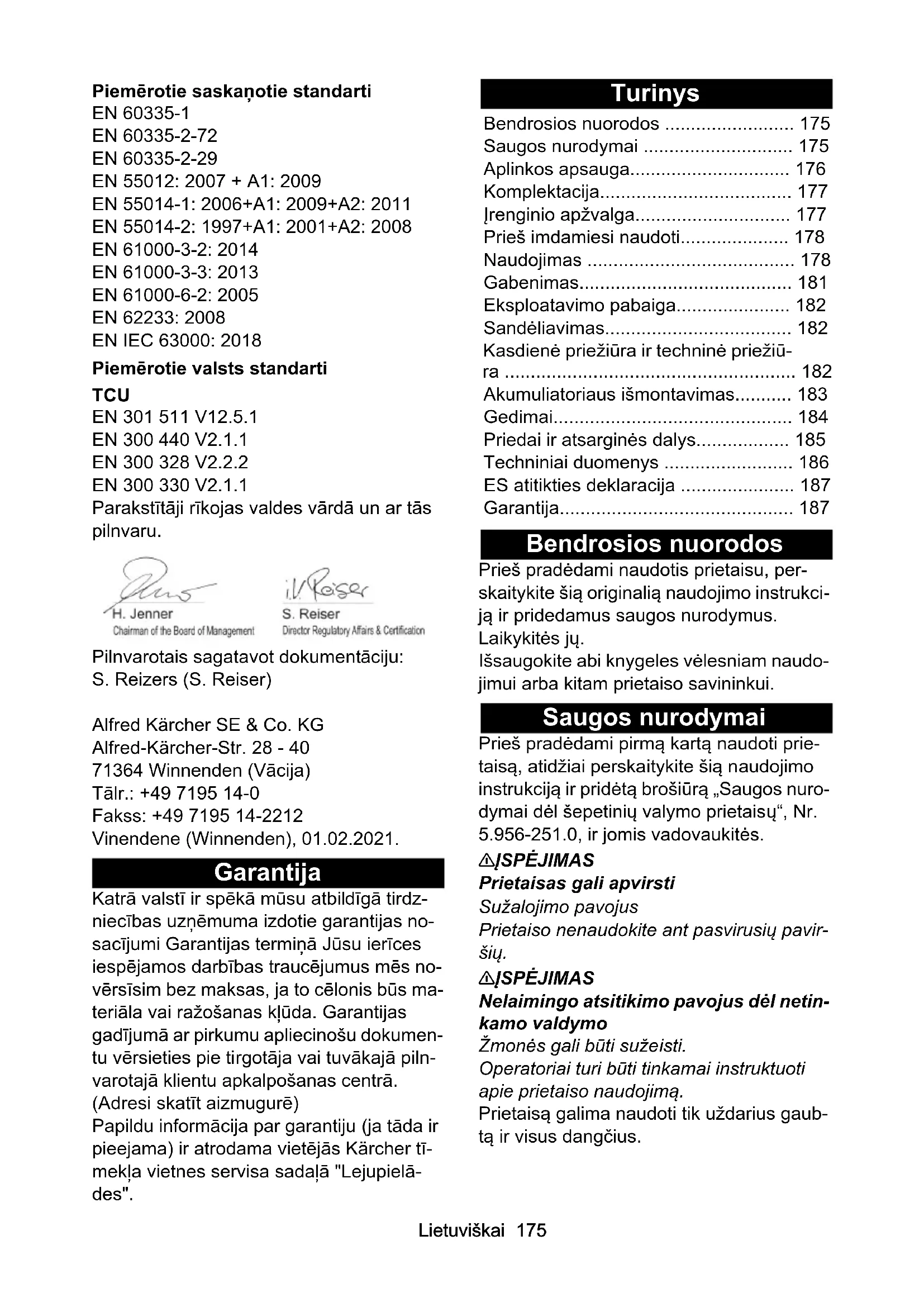

• dB(A) 85Lietuviškai 175 Piemērotie saskaņotie standarti EN 60335-1 EN 60335-2-72 EN 60335-2-29 EN 55012: 2007 + A1: 2009 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 61000-6-2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Piemērotie valsts standarti TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reizers (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Vācija) Tālr.: [phone] Fakss: [phone] Vinendene (Winnenden), 01.02.2021. Garantija Katrā valstī ir spēkā mūsu atbildīgā tirdz- niecības uzņēmuma izdotie garantijas no- sacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs no- vērsīsim bez maksas, ja to cēlonis būs ma- teriāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumen- tu vērsieties pie tirgotāja vai tuvākajā piln- varotajā klientu apkalpošanas centrā. (Adresi skatīt aizmugurē) Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tī- mekļa vietnes servisa sadaļā "Lejupielā- des". Turinys Bendrosios nuorodos Prieš pradėdami naudotis prietaisu, per- skaitykite šią originalią naudojimo instrukci- ją ir pridedamus saugos nurodymus. Laikykitės jų. Išsaugokite abi knygeles vėlesniam naudo- jimui arba kitam prietaiso savininkui. Saugos nurodymai Prieš pradėdami pirmą kartą naudoti prie- taisą, atidžiai perskaitykite šią naudojimo instrukciją ir pridėtą brošiūrą „Saugos nuro- dymai dėl šepetinių valymo prietaisų“, Nr. 5.956-251.0, ir jomis vadovaukitės. 몇 ĮSPĖJIMAS Prietaisas gali apvirsti Sužalojimo pavojus Prietaiso nenaudokite ant pasvirusių pavir- šių. 몇 ĮSPĖJIMAS Nelaimingo atsitikimo pavojus dėl netin- kamo valdymo Žmonės gali būti sužeisti. Operatoriai turi būti tinkamai instruktuoti apie prietaiso naudojimą. Prietaisą galima naudoti tik uždarius gaub- tą ir visus dangčius. Bendrosios nuorodos p. 175
• Saugos nurodymai p. 175
• Aplinkos apsauga p. 176
• Komplektacija p. 177

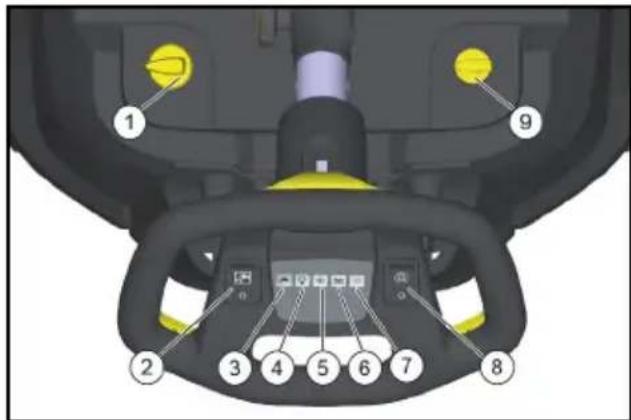

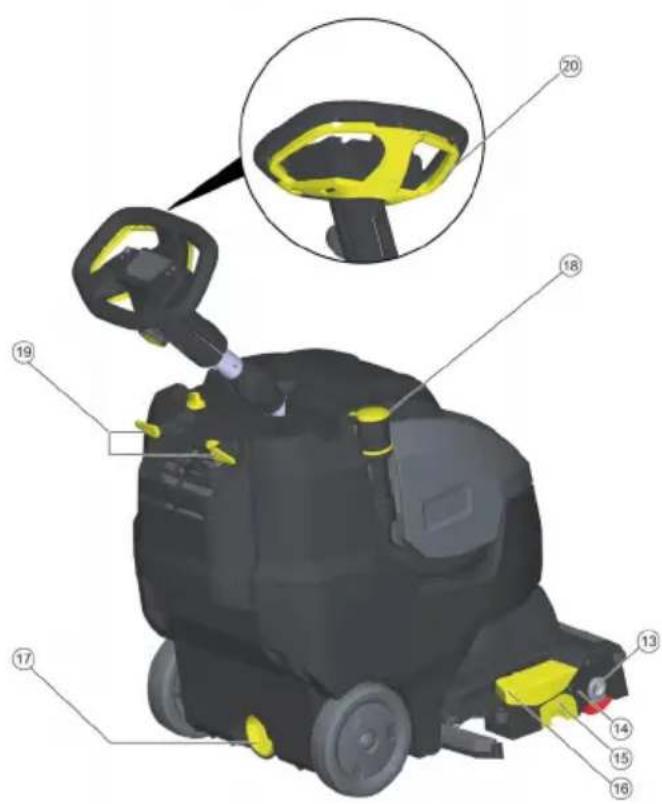

• Įrenginio apžvalga p. 177
• Prieš imdamiesi naudoti p. 178
• Naudojimas p. 178
• Gabenimas p. 181
• Eksploatavimo pabaiga p. 182
• Sandėliavimas p. 182
• Kasdienė priežiūra ir techninė priežiū- ra p. 182
• Akumuliatoriaus išmontavimas p. 183
• Gedimai p. 184
• Priedai ir atsarginės dalys p. 185
• Techniniai duomenys p. 186
• ES atitikties deklaracija p. 187
• Garantija 76 Lietuviškai Rizikos lygiai PAVOJUS ● Nuoroda dėl tiesioginio pavojaus, suke- liančio sunkius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS ● Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI ● Nuoroda dėl galimo pavojaus, galinčio sukelti lengvus kūno sužalojimus. DĖMESIO ● Nuoroda dėl galimo pavojaus, galinčio nulemti materialinius nuostolius. Baterija Šiame prietaise sumontuota ličio jonų bate- rija, kuriai taikomi specialūs reikalavimai. Išimti, sumontuoti ir išbandyti defektines baterijas leidžiama tik kvalifikuotai „Kär- cher“ klientų aptarnavimo tarnybai arba specialistui. Dėl laikymo ir gabenimo instrukcijų kreipki- tės į „Kärcher“ klientų aptarnavimo tarnybą. PAVOJUS Neleidžiama modifikuoti ir keisti mašinos. Jums neleidžiama atidaryti baterijos, nes kyla trumpojo jungimo pavojus. Be to, gali būti paskleisti dirginantys garai ar ėsdinan- tys skysčiai. Saugokite bateriją nuo saulės intensyvios spinduliuotės, karščio ir ugnies. Kyla spro- gimo pavojus. Nenaudokite įkroviklio potencialiai sprogio- je aplinkoje. Nenaudokite purvino arba šlapio įkroviklio. Įkraunant užtikrinkite pakankamą vėdini- mą. Sprogimo pavojus. Netoli baterijos arba ba- terijų įkrovimo patalpoje neleidžiama nau- doti atvirosios liepsnos, sudaryti kibirkščių arba rūkyti. Sprogimo pavojus. Nedėkite jokių įrankių ar pan. ant baterijos, t. y. ant galinių polių ir elementų jungčių. 몇 ĮSPĖJIMAS Prieš kiekvieną naudojimą patikrinkite, ar mašina ir maitinimo kabelis nepažeisti. Ne- naudokite pažeistos mašinos, o sugadintas dalis remontuokite prašykite tik kvalifikuotų darbuotojų. Užtikrinkite, kad baterija ir įkroviklis nebūtų prieinamas vaikams. Neįkraukite pažeistų baterijų. Pažeistas ba- terijas paveskite pakeisti „Kärcher“ klientų aptarnavimo tarnybai. Nešalinkite sugedusios baterijos kartu su buitinėmis atliekomis. Informuokite „Kär- cher“ klientų aptarnavimo tarnybą. Venkite sąlyčio su iš pažeistų baterijų ište- kėjusiu skysčiu. Atsitiktinai prisilietus skystį nuplaukite vandeniu. Patekus į akis taip pat kreipkitės į gydytoją. 몇 ATSARGIAI Būtinai laikykitės šios naudojimo instrukci- jos. Laikykitės įstatymų leidėjo rekomenda- cijų dėl baterijų tvarkymo. Elektros tinklo įtampa turi atitikti mašinos identifikacinėje plokštelėje nurodytą įtam- pą. Naudokite bateriją tik su šia mašina. Drau- džiama ir pavojinga naudoti ją kitiems tiks- lams. Apsauginis jungiklis Atleidus apsauginį jungiklį šepečio vroma- sis mechanizmas išsijungia. Numatomasis naudojimas Šią mašiną naudokite tik pagal šioje naudo- jimo instrukcijoje pateiktus duomenis. Šis prietaisas skirtas komerciniam nau- dojimui, pvz., viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle. Prietaisu valykite tik drėgmei ir poliravi- mui atsparius kietuosius paviršius. Prietaisas netinka įšalusioms grindims valyti (pvz., šaldymo patalpose). Į prietaisą montuokite tik originaliuosius priedus ir originaliąsias atsargines dalis. Prietaisu valykite tik vidaus zonų grindis. Aplinkos apsauga Pakuotės medžiagos gali būti perdir- bamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.Lietuviškai 177 Elektros ir elektroniniuose prietaisuo- se būna vertingų perdirbamųjų me- džiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietai- są šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus drau- džiama šalinti su buitinėmis atliekomis. Nuorodos dėl sudedamųjų medžiagų (REACH) Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/RE- ACH Komplektacija Įrenginio tiekiamo komplekto sudėtis paro- dyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta prie- dų arba yra transportavimo pažeidimų, pra- neškite apie tai pardavėjui. Įrenginio apžvalga 1 Vairaratis 2 Žvaigždės formos rankenėlė, vairo aukščio reguliavimas 3 Žvaigždės formos rankenėlė, vairo transportavimo padėtis 4 Nešvaraus vandens talpyklos dangtis 5 Nešvaraus vandens bako dangčio at- blokavimas 6 Dozavimo dangtelis švaraus vandens talpykla 7 Transportavimo rankena prietaisui pa- kelti 8 Nešvaraus vandens talpykla 9 Šepečio kontaktinis slėgio sukamoji rankenėlė (1=min, 4=max) 10 Siurbimo sija 11 Transportavimo mechanizmo reguliato- rius 12 Vandens paskirstymo juosta 13 Cilindrinio šepečio atblokavimo mygtu- kas 14 Šepetinis velenas 15 Stambiųjų nešvarumų talpykla 16 Siurbimo sijos pakėlimo pedalas 17 Švaraus vandens talpyklos išleidimo anga178 Lietuviškai 18 Nešvaraus vandens išleidimo žarna su dozavimo įtaisu 19 Kabelio kablys, sukamas 20 Apsauginis jungiklis 21 Pūkelių filtravimo sietelis Valdymo elementai 1 Valomojo tirpalo dozavimas 2 Valomojo tirpalo jungiklis 3 Valymo tirpalo naudojimo kontrolinė lemputė 4 Siurbimo kontrolinė lemputė Žalios spalvos: Siurbimo turbina naudo- jama Oranžinės spalvos, mirksi: Siurbimo tur- bina perkrauta 5 Šepečio varomojo mechanizmo kontro- linė lemputė Žalios spalvos: Šepetys sukasi Oranžinės spalvos, mirksi: Šepetys per- krautas 6 Baterijos būsenos indikatorius Naudojant: Žalios spalvos: Baterijos įkrautos Oranžinės spalvos: Baterija išsikrovusi Raudona spalva: Prietaisas išsijungia - įkraukite bateriją Įkraunant bateriją: Oranžinės spalvos, mirksi: Baterija kraunama Žalios spalvos: Įkrovimas baigtas Raudona spalva: Įkrovimo proceso su- trikimas 7 Signalinė lemputė Eco Mode Mėlyna spalva: Eco Mode Išjungta: visa galia 8 „Eco Mode“ jungiklis 9 Prietaiso jungiklis Simboliai ant prietaiso Prieš imdamiesi naudoti Baterijos įkrovimas Pastaba Prietaisas turi apsaugą nuo visiško išsikro- vimo, t. y. pasiekus mažiausią leistiną ta- pos lygį išjungiamas prietaisas. Įkroviklis automatiškai užbaigia įkrovimo procesą. Įkrovimo trukmė yra maždaug 3,5 valan- dos. Jei reikia, prietaisą taip pat galima vėl nau- doti, kol baterija dar nėra iki galo įkrauta. Tinklo prijungimo kištuką įkiškite kištuki- nę dėžutę. Naudojimas Išlyginkite vairo kolonėlę tiesiai p. 1871

1. Žvaigždės formos rankenėlė transporta-

vimo padėčiai nustatyti

2. Tiesiai išlyginkite vairo kolonėlę.

3. Priveržkite žvaigždės formos rankenas.

EPA filtro (pasirenkamas) įdėjimas

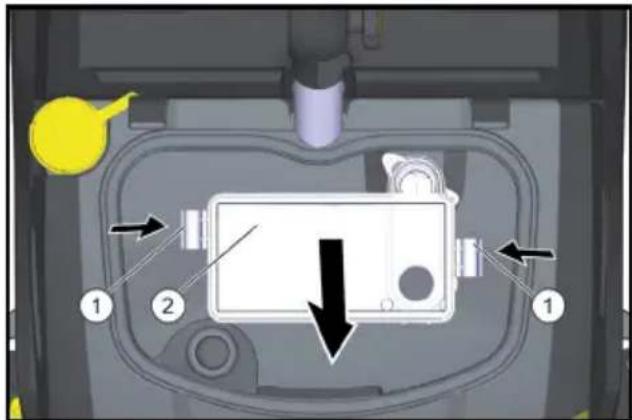

2. Abu fiksatorius paspauskite į vidų ir iš-

kelkite filtro korpusą. Švaraus vandens pripildymo anga Siurbimo sijos pedalas Transportavimo mechanizmo re- guliatorius Vieta įtempiamajam diržui trans- portuojant automobiliuose Šepečio veleno prispaudimo slė- gisLietuviškai 179 1 Blokatorius 2 EPA filtras

3. EPA filtrą įstatykite į filtro korpusą.

1 EPA filtras 2 Filtro korpusas

4. Pritvirtinkite filtro korpusą prie užteršto

vandens rezervuaro gaubto ir užsklęski- te fiksatorių.

5. Uždarykite nešvaraus vandens talpyklos

dangtį. Naudojamų medžiagų pripylimas 몇 ATSARGIAI Pažeidimo pavojus Naudokite tik rekomenduojamą valiklį. Naudodami kitus valiklius, patys prisiimate didesnę riziką dėl eksploatavimo saugumo, nelaimingų atsitikimų rizikos ir sutrumpėju- sios mašinos eksploatavimo trukmės. Nau- dokite tik tokius valiklius, kuriuose nėra tirpiklių, druskos rūgšties ir vandenilio fluo- rido rūgšties. Laikykitės ant valiklių pateiktų saugos nuorodų. Pastaba Nenaudokite stipriai putojančių valiklių. Laikykitės dozavimo instrukcijų.

2. Pripilkite šviežio vandens (ne daugiau

kaip 50 °C) ir, jei reikia, naudokite pripil- dymo žarną (priedas).

3. Naudodami dozavimo dangtelį, įpilkite

valomųjų priemonių. Dangtelio talpa ati- tinka 1% priemonių naudojimo santykį. Valymo priemonių galima įsigyti specia- lizuotoje prekyboje.

4. Uždarykite švaraus vandens bako doza-

vimo dangtelį. Valymo nustatymai 1 Atlaisvinkite žvaigždutės formos ranke- nėlę vairo aukščiui reguliuoti. 2 Nustatykite norimą vairo padėtį. 3 Priveržkite žvaigždės formos rankenas. ● Valymo tirpalo dozę reguliuokite pagal grindų dangos užterštumą ir tipą. ● Nustatykite šepečio prispaudimo slėgio sukamąją rankeną į norimą padėtį. Naudojimas Valiklis Sanitarinės zonos plytelių einamasis valymas RM 751 Pramoninių grindų pagrindi- nis ir einamosios priežiūros valymas RM 69 ASF Visų šarmams atsparių pa- viršių apnašų sluoksnio pa- šalinimas (pvz., PVC) RM 752 Linoleumo paviršiaus apna- šų sluoksnio pašalinimas RM 754 Tarpinis kilimų valymas RM 768 iCap- sol Kristalizacijos priemonė dir- vožemiui, kuriame yra kalcio 749 RM180 Lietuviškai Šepečio prispaudimo slėgį nustatykite tik tada, kai valymo galvutė yra pakelta. Pastaba Jei prietaisas darbo metu per daug traukia- mas į priekį, sumažinkite prispaudimo slėgį. ● Nustatykite jungiklį Eco Mode į reikiamą padėtį. Įprastas eksploatavimas: Prietaisas vei- kia maksimaliu šepečio sukimosi greičiu ir didžiausia siurbimo galia. Eco: Prietaisas veikia sumažintu šepe- čio sukimosi greičiu ir siurbimo galia. Tai taip pat sumažina energijos suvartojimą. Padidėja galimas veikimo laikas vienu akumuliatoriaus įkrovimu. Stovėjimo atramos Stovėjimo atramų nuleidimas

1. Vairą paspauskite žemyn, kad prietaisas

pasikeltų į priekį. Stovėjimo atramos pasislenka žemyn.

2. Atleiskite vairą.

Įrenginys stovi ant stovėjimo atramų. Šepečio velenas atleidžiamas ir apsau- gomas nuo deformavimo. Stovėjimo atramų pakėlimas

1. Įrenginį pastumkite į priekį.

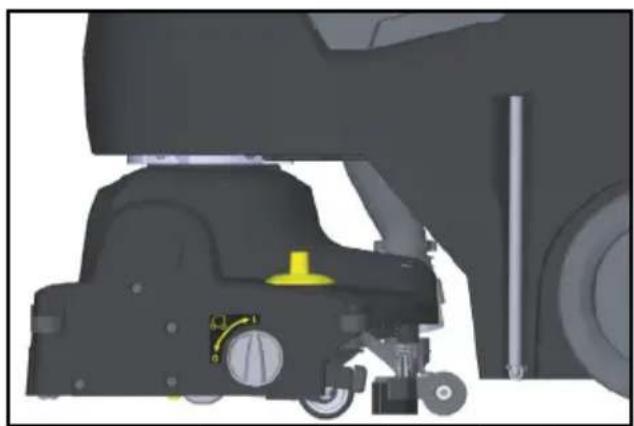

Stovėjimo atramos pasislenka aukštyn. Transportavimo vežimėlis 0 transportavimo mechanizmas įtrauktas 1 transportavimo mechanizmas ištrauktas Transportavimo mechanizmas ištraukimas

1. Stovėjimo atramų nuleidimas.

2. Pasukite uždegimo spynelę į padėtį „1“

(transportavimo mechanizmas ištrauk- tas). Transportavimo mechanizmas įtraukimas

1. Stovėjimo atramų nuleidimas.

2. Pasukite uždegimo spynelę į padėtį „0“

(transportavimo mechanizmas įtrauk- tas). Valymas DĖMESIO Grindų dangos pažeidimo pavojus. Prie- taisas negali būti naudojamas vienoje vietoje. Pažeidimo pavojus. Prieš traukdami prie- taisą atgal ilgesnį atstumą, pakelkite siurbi- mo siją. Transportavimo mechanizmas įtraukimas. Nustatykite prietaiso jungiklį į padėtį „I“. Įjunkite valomojo tirpalo mygtuką. Kad nuleistumėte siurbimo rėmelį ir įjungtu- mėte siurbimą, siurbimo rėmelio kėlimo pe- dalą gale paspauskite žemyn. Stumkite prietaisą į priekį, kol stovėjimo atramos susilankstys ir valymo galvutė pa- lies grindis. Judinkite mašiną ant valomo paviršiaus. Pastaba Jei vairas pasukamas 180° kampu, prietai- sas taip pat pasisuka į kitą pusę. Pasiruošimas dirbti Jeigu prietaisas įjungus jo jungiklį neprade- damas naudoti per 15 minučių, eksploata- cinė parengtis nustoja galioti. Eksploatacinę parengtį nustatykite iš naujo:

1. Nustatykite prietaiso jungiklį į padėtį „0“.

2. Trumpai palaukti.

3. Nustatykite prietaiso jungiklį į padėtį „I“.

Sustojimas ir palikimas stovėti

1. Apsauginį jungiklį atleiskite.

2. Norėdami išsiurbti likusį vandenį, pas-

tumkite prietaisą 1-2 metrus į priekį.

3. Kad nuleistumėte siurbimo rėmelį ir

įjungtumėte siurbimą, siurbimo rėmelio kėlimo pedalą gale paspauskite žemyn.Lietuviškai 181 DĖMESIO Siurbiamoji briauna ir šepetys gali vi- sam laikui deformuotis. Prietaisą pastatykite tik atvertę stovėjimo atramą.

4. Nustatykite prietaiso jungiklį į padėtį „0“.

5. Vairą paspauskite žemyn, kad prietaisas

pasikeltų į priekį. Stovėjimo atramos pasislenka žemyn. Nešvaraus vandens talpyklos ištuštinimas 몇 ĮSPĖJIMAS Aplinkos teršimas! Aplinkos teršimas netinkamai šalinant nuo- tekas. Laikykitės vietinių nuotekų tvarkymo taisy- klių.

1. Transportavimo mechanizmas įtrauki-

2. Stovėjimo atramų pakėlimas

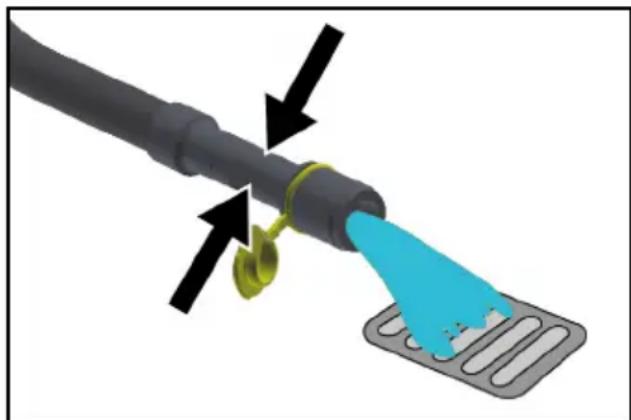

3. Išleidimo žarną išimkite iš laikiklio ir nu-

leiskite ją virš tinkamos gaudyklės.

4. Suspauskite arba sulenkite dozatorių.

5. Atidarykite dozatoriaus dangtį.

6. Išleiskite vandenį spaudimo arba lenki-

mu reguliuodami vandens kiekį.

7. Išplaukite nešvaraus vandens baką šva-

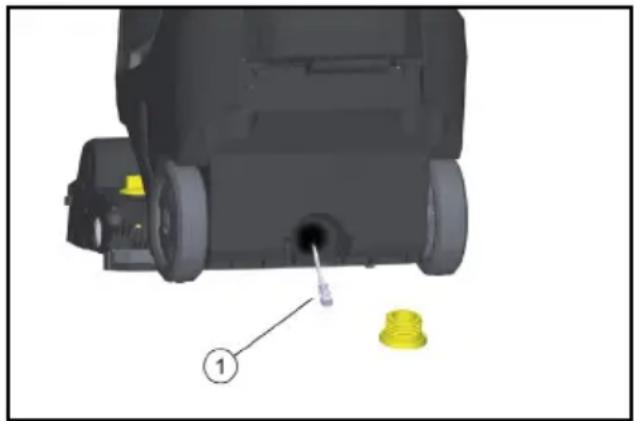

riu vandeniu. Švaraus vandens bako ištuštinimas 몇 ĮSPĖJIMAS Aplinkos teršimas! Aplinkos teršimas netinkamai šalinant nuo- tekas. Laikykitės vietinių nuotekų tvarkymo taisy- klių. Atsukite švaraus vandens bako išleidi- mo angos gaubtą ir išleiskite valomąjį tir- palą. Apsauga nuo šalčio DĖMESIO Užšalimo pavojus Nevisiškai ištuštintus prietaisus gali suga- dinti šaltis. Iki galo ištuštinkite prietaisą ir priedus. Saugokite prietaisą nuo šalčio.

1. Ištuštinkite vandens rezervuarus.

2. Prietaisą laikykite nuo šalčio apsaugoto-

je patalpoje. Vairo kolonėlės pasukimas Vairo kolonėlę galima nulenkti žemyn, kad ji užimtų mažiau vietos transportuojant ir sandėliuojant.

1. Žvaigždės formos rankenėlė transporta-

vimo padėčiai nustatyti

2. Pasukite vairą iki galo į priekį.

3. Priveržkite žvaigždės formos rankenas.

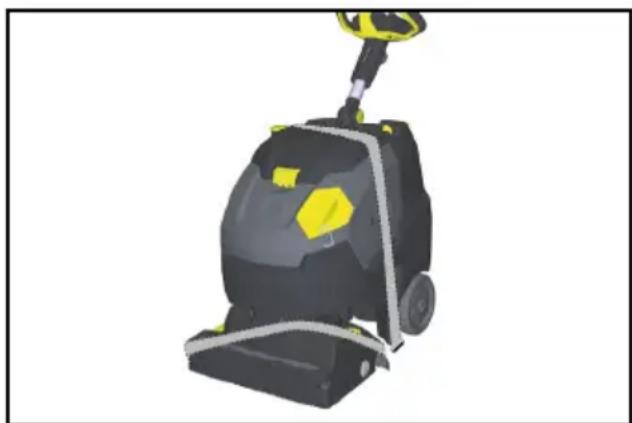

Gabenimas 몇 ATSARGIAI Sužalojimų ir apgadinimo pavojus dėl prietaiso svorio! Sužalojimai ir apgadinimai. Sandėliuodami ir gabendami mašiną at- sižvelkite į jos svorį. Gabenimas

1. Siekdami nepažeisti šepečio, išimkite jį.

2. Pakelkite įrenginį už transportavimo ran-

3. Transportuojant prietaisą transporto

priemone įtvirtinkite jį atsižvelgdami į ga- liojančias gaires, kad prietaisas neslystų ir neapvirstų.182 Lietuviškai Eksploatavimo pabaiga

1. Prieš kelių savaičių eksploatacijos per-

trauką visiškai įkraukite bateriją.

2. Nustatykite prietaiso jungiklį į padėtį „0“.

DĖMESIO Baterijų pažeidimo pavojus Įtaiso jungiklį eksploatacijos pertraukų me- tu visada nustatykite ties „0“. Sandėliavimas 몇 ATSARGIAI Sužalojimų ir apgadinimo pavojus dėl prietaiso svorio! Sužalojimai ir apgadinimai. Sandėliuodami ir gabendami mašiną at- sižvelkite į jos svorį. Kasdienė priežiūra ir techninė priežiūra PAVOJUS Atsitiktinis padargo įjungimas Sužalojimo pavojus, elektros smūgis Prieš atlikdami bet kokius prietaiso priežiū- ros darbus, prietaiso jungiklį nustatykite į padėtį „0“. Ištraukite įkroviklio tinklo kištuką. DĖMESIO Išbėgusio vandens keliamas pažeidimo pavojus prietaisui! Prieš dirbdami su prietaisu, ištuštinkite ne- švaraus ir šviežio vandens talpyklas. Pastatykite prietaisą ant lygaus pavir- šiaus. Techninės priežiūros planas Baigus darbą DĖMESIO Pažeidimo pavojus. Nepurkškite prietaiso vandeniu ir nenaudo- kite ėsdinančių valiklių.

1. Nešvaraus vandens išleidimas

3. EPA filtrą (pasirenkamas) išimkite ir lai-

kykite įrenginio išorėje, kad šis išdžiūtų. 1 Blokatorius 2 EPA filtras 1 EPA filtras 2 Filtro korpusas

4. Nuplaukite vidinę gaubto pusę ir plūdę

5. Nešvaraus vandens talpyklą praskalau-

kite švariu vandeniu.

6. Siurbimo sijos valymas.

7. Išimkite ir ištuštinkite stambiųjų nešvaru-

8. Prietaiso išorinį paviršių nuvalykite drė-

te, ar šios dalys nėra susidėvėję ir, jei reikia, jas pakeiskite.

10. Išvalykite šepetį.

11. Patikrinkite, ar nesusidėvėjęs šepetys,

jei reikia juos pakeiskite (žr. „Techninės priežiūros darbai“).

12. Jei reikia, įkraukite bateriją.Lietuviškai 183

1. Nuimkite vandens paskirstymo juostelę

nuo valymo galvutės ir išvalykite van- dens kanalą.

2. Išvalykite pūkų sietą.

4. Nuimkite švaraus vandens filtrą ir pra-

skalaukite vandeniu. Kas mėnesį Patikrinkite sandariklių tarp nešvaraus vandens bako ir gaubto būklę, jei reikia, pakeiskite. Kas metus Aprašytą apžiūrą patikėkite klientų ap- tarnavimo tarnybai. Techninės priežiūros darbai Siurbiamųjų briaunų pakeitimas

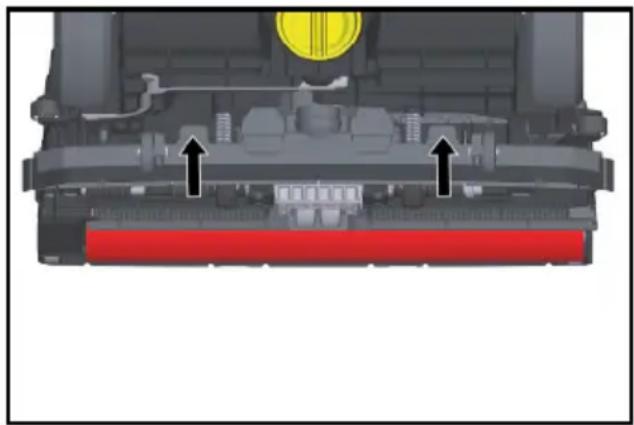

1. Suspauskite tvirtinimo elementus ir iš-

traukite siurbiamąsias briaunas iš siurbi- mo sijos žemyn.

2. Nutraukite siurbiamąsias briaunas nuo

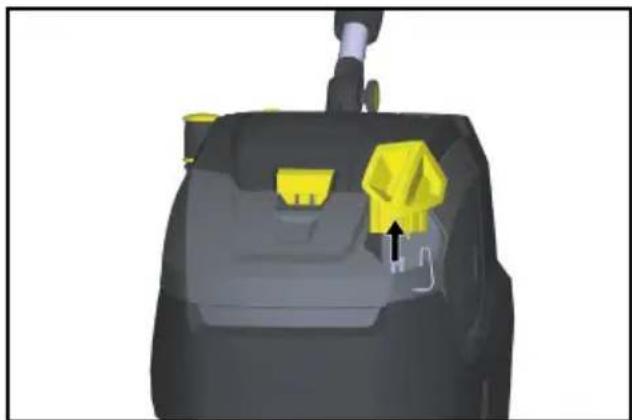

laikiklio. Pastaba Dėl skylučių rašto negalima supainioti siur- biamųjų briaunų. Jų negalima apversti ir įdėti iš naujo.

3. Pakeiskite siurbiamąsias briaunas.

4. Įkiškite laikiklį su siurbiamosiomis briau-

nomis į siurbimo siją ir užfiksuokite. Šepetinio ritinėlio keitimas 몇 ĮSPĖJIMAS Suspaudimo pavojus dėl stovėjimo atra- mos užlenkimo keičiant šepečius. Prieš keisdami šepečius, pasukite vairą 45° kampu į kairę.

1. Paspauskite šepečio ritinėlio atleidimo

mygtuką, pasukite šepečio ritinėlį žemyn ir nuimkite jį nuo griebtuvo.

2. Uždėkite naują šepečio ritinėlį ant grieb-

tuvo ir užfiksuokite priešingoje pusėje. Sutartis dėl techninės priežiūros Su „Kärcher“ pardavimų biuru galite suda- ryti prietaiso priežiūros sutartį, užtikrindami prietaiso patikimą veikimą. Akumuliatoriaus išmontavimas PAVOJUS Baterijos išmontavimas Elektros smūgis Išmontuoti bateriją gali tik „Kärcher“ klientų aptarnavimo tarnyba arba kvalifikuoti spe- cialistai. Įvertinti, ar baterija pažeista, turi klientų ap- tarnavimo tarnybos montuotojas Laikykitės baterijų tvarkymo nurodymų sky- riuje Baterija.184 Lietuviškai

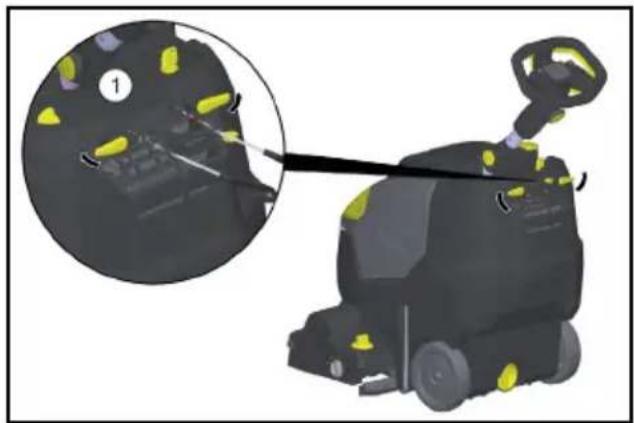

1. Išsukite 2 varžtus.

1 Varžtas 2 Dangtelis

2. Paverskite dangtį žemyn.

3. Atlaisvinkite ir ištraukite baterijos kištu-

4. Išimkite bateriją.

5. Panaudotas baterijas utilizuokite pagal

galiojančias nuostatas. Gedimai PAVOJUS Atsitiktinis padargo įjungimas Sužalojimo pavojus, elektros smūgis Prieš atlikdami bet kokius prietaiso priežiū- ros darbus, prietaiso jungiklį nustatykite į padėtį „0“. Ištraukite įkroviklio tinklo kištuką. DĖMESIO Išbėgusio vandens keliamas pažeidimo pavojus prietaisui! Prieš dirbdami su prietaisu, ištuštinkite ne- švaraus ir šviežio vandens talpyklas. Kilus triktims, kurių nepavyksta pašalinti vadovaujantis šia lentele, kreipkitės į klien- tų tarnybą. Triktis su rodiniu Rodmuo Triktis Šalinimas Mirksi oranži- nės spal- vos šepečio pavaros kontroli- nė lem- putė Valdymo blokas perkaista Išjunkite įrenginio jun- giklį, kelias minutes palaukę vėl įjunkite. Šepetys užsiblo- kavo Patikrinkite, ar šepe- čių ritinių neblokuoja pašalinės medžiagos, prireikus jas pašalinki- te. Mirksi oranži- nės spal- vos siurbimo kontroli- nė lem- putė Valdymo blokas perkaista Išjunkite įrenginio jun- giklį, kelias minutes palaukę vėl įjunkite. Mirksi raudo- nos spal- vos baterijų būklės indikato- riai Įkrovimo proceso sutriki- mas Ištraukite įkroviklio tin- klo kištuką. Palaukite 10 sekundžių. Vėl įkiš- kite tinklo kištuką. Jei

dimas rodomas pa- kartotinai: skambinkite klientų aptarnavimo tarnybai. Įkrovimo proceso metu įkrovikly- je pakai- tomis mirksi „Char- ging“ ir „Error“. Per aukš- ta tempe- ratūra įkrovimo metu. Palikite įkroviklio kiš- tuką įjungtą į elektros tinklą. Įkrovimas pra- dedamas automatiš- kai, kai tik nukrenta temperatūra. Mirksi mėlynos spalvos ekonomi- nio reži- mo „Eco Mode“ kontroli- nė lem- putė Baterijos talpa be- veik iš- naudota, įrenginys dirba su- mažinta galia įkraukite bateriją.Lietuviškai 185 Nerodomos triktys Priedai ir atsarginės dalys Naudokite tik originalius priedus ir origina- las atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com. Triktis Šalinimas Įrenginio nepa- vyksta paleisti Įjunkite prietaiso jungiklį, palau- kite 3 sekundes, patikrinkite ba- terijos įkrovos būklę. Nepa- kanka- mas vandens kiekis Patikrinkite šviežio vandens lygį, jei reikia, pripildykite baką. Įjunkite valomojo tirpalo mygtu- ką. Švaraus vandens filtro valymas. Nuimkite vandens paskirstymo juostelę nuo valymo galvutės ir išvalykite vandens kanalą. Nepa- kanka-

siurbimo galia Siurbimo rėmelio nuleidimas. Nešvaraus vandens talpyklos iš- tuštinimas. Patikrinkite sandariklių tarp už- teršto vandens bako ir gaubto būklę, juos nuvalykite, jei reikia, pakeiskite. Išvalykite prie siurbimo rėmelio esančią siurbimo juostelę ir, jei reikia, apsukite arba pakeiskite. Patikrinkite, ar neužsikimšusi si- urbimo žarna ir siurbimo siją, jei reikia, užsikišimą pašalinkite. Patikrinkite, ar sandari siurbimo žarna ir, jei reikia, jį pakeiskite. EPA filtras (pasirenkamas) užsi- teršęs, pakeiskite jį. Valymo rezulta- tas nepa- kankama

Transportavimo mechanizmas įtraukimas. Patikrinkite / nustatykite šepečio prispaudimą

Patikrinkite, ar naud ojate tinka- mos rūšies šepečius ir valiklį. Patikrinkite, ar nesusidėvėję še- pečiai, jei reikia juos pakeiskite. Šepetys nesisuka Patraukite apsauginį jungiklį link vairo. Patikrinkite, ar šepečių ritinių ne- blokuoja pašalinės medžiagos, prireikus jas pašalinkite. Išjunkite šepečio varomojo me- chanizmo jungiklį, trumpai pa- laukite ir vėl įjunkite jungiklį. Žymėji- mas Dalies Nr. Aprašymas Cilindri- nis šepe- tys, baltas (minkš- tas) 4.762-

Labai nešvarioms grindims valyti Cilindri- nis šepe- tys, oranži- nis (aukštas / žemas) 4.762-

Struktūruotoms grin- dims (apsauginių ply- telių ir kt.) šveisti. Triktis Šalinimas186 Lietuviškai Techniniai duomenys Gamintojas pasilieka teisę atlikti techninius pakeitimus. Mikro- pluošto velenėlis 4.037-

Specialiai porceliani- nėms akmens masės plytelėms skirtas ypač didelio valymo našu- mo mikropluošto valy- mo šepetys Ritininio pado ve- lenas 4.762-

Truputį nešvarioms grindų valyti. Ritininis padas, žalias (kietas) 6.367-

Šviežio vandens bako pildymas Siurbimo plokšte- lių rinki- nys 4.037-

Įrenginio galios duomenys Vardinė įtampa V 25,2 Baterijos talpa Ah (5 h)

Baterijos tipas Ličio jonai Vidutinis galingumas („Po- wer/Eco“) 650/

Siurbimo turbinos galia W 280 Šepečio varomojo mecha- nizmo galia W 185 Saugiklio rūšis IPX3 Žymėji- mas Dalies Nr. Aprašymas Apsaugos klasė 1 Teorinis našumas m

°C 50 Siurbimas Siurbimo galia, oro kiekio „Power/Eco“ režimas l/s 20/15 Siurbimo galia, pažemin- tojo slėgio „Power/Eco“ re- žimas kPa 8/5 Valymo šepečiai Darbinis plotis mm 450 Šepečio skersmuo mm 96 Šepečio sūkių skaičius, „Power/Eco“ režimas 1/min 1050/

Įkroviklis Tinklo įtampa V 220...

Dažnis Hz 50-60 Imamoji galia W 300 Aplinkos sąlygos Leistinas temperatūros di- apazonas °C 2...40 Matmenys ir svoriai Ilgis x plotis x aukštis (transportavimas) mm 866x 530x

Leistinas bendras svoris kg 65 Tuščio įrenginio masė (transportavimo masė) lbs (kg)

Nustatyta vertė pagal EN 60335-2-72 Plaštakos ir rankos vibra- cijos vertė (1 padėtis) m/s

0,5 Plaštakos ir rankos vibra- cijos vertė (2 padėtis) m/s
