NAUDOJIMO INSTRUKCIJA GD60PS GREENWORKS

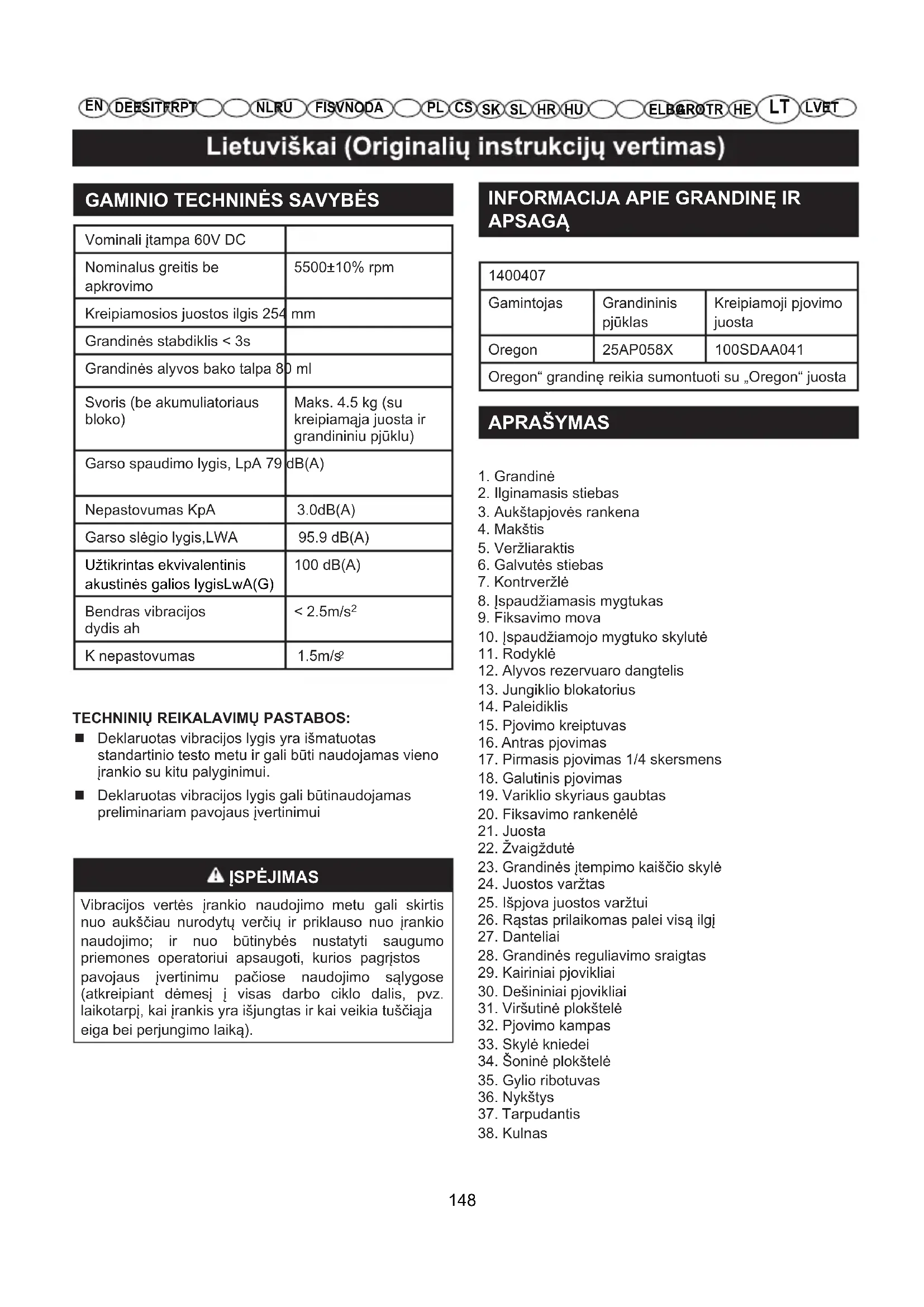

Vominali įtampa 60V DCNominalus greitis be apkrovimo5500±10% rpmKreipiamosios juostos ilgis 254 mmGrandinės stabdiklis < 3sGrandinės alyvos bako talpa 80 mlSvoris (be akumuliatoriaus bloko)Maks. 4.5 kg (su kreipiamąja juosta ir grandininiu pjūklu)Garso spaudimo lygis, LpA 79 dB(A)Nepastovumas KpA 3.0dB(A)Garso slėgio lygis,LWA 95.9 dB(A)Užtikrintas ekvivalentinisakustinės galios lygisLwA(G)100 dB(A)Bendras vibracijosdydis ah< 2.5m/s K nepastovumas 1.5m/s TECHNINIŲ REIKALAVIMŲ PASTABOS: Deklaruotas vibracijos lygis yra išmatuotas standartinio testo metu ir gali būti naudojamas vieno įrankio su kitu palyginimui. Deklaruotas vibracijos lygis gali būtinaudojamas preliminariam pavojaus įvertinimui ĮSPĖJIMAS Vibracijos vertės įrankio naudojimo metu gali skirtis nuo aukščiau nurodytų verčių ir priklauso nuo įrankio naudojimo; ir nuo būtinybės nustatyti saugumo priemones operatoriui apsaugoti, kurios pagrįstos pavojaus įvertinimu pačiose naudojimo sąlygose (atkreipiant dėmesį į visas darbo ciklo dalis, pvz. laikotarpį, kai įrankis yra išjungtas ir kai veikia tuščiąjaeiga bei perjungimo laiką).

INFORMACIJA APIE GRANDINĘ IR

APSAGĄ 1400407Gamintojas GrandininispjūklasKreipiamoji pjovimojuostaOregon 25AP058X 100SDAA041Oregon“ grandinę reikia sumontuoti su „Oregon“ juosta APRAŠYMAS 1. Grandinė2. Ilginamasis stiebas3. Aukštapjovės rankena4. Makštis5. Veržliaraktis6. Galvutės stiebas7. Kontrveržlė8. Įspaudžiamasis mygtukas9. Fiksavimo mova10. Įspaudžiamojo mygtuko skylutė11. Rodyklė12. Alyvos rezervuaro dangtelis13. Jungiklio blokatorius14. Paleidiklis15. Pjovimo kreiptuvas16. Antras pjovimas17. Pirmasis pjovimas 1/4 skersmens18. Galutinis pjovimas19. Variklio skyriaus gaubtas20. Fiksavimo rankenėlė21. Juosta22. Žvaigždutė23. Grandinės įtempimo kaiščio skylė24. Juostos varžtas25. Išpjova juostos varžtui26. Rąstas prilaikomas palei visą ilgį27. Danteliai28. Grandinės reguliavimo sraigtas29. Kairiniai pjovikliai30. Dešininiai pjovikliai31. Viršutinė plokštelė32. Pjovimo kampas33. Skylė kniedei34. Šoninė plokštelė35. Gylio ribotuvas36. Nykštys37. Tarpudantis38. Kulnas 148HE

LV ET SUMONTAVIMAS PAKUOTĖS SĄRAŠAS Žr. 1 pav. Galvutės stiebas Ilginamasis stiebas Rankenos stiebas Veržliaraktis Makštis Operatoriaus vadovas ĮSPĖJIMAS Prieš montuodami išimkite akumuliatorių iš įrankio. Neįdėkite akumuliatoriaus, kol nebaigėte montuoti. Priešingu atveju įrenginys gali atsitiktinai įsijungti ir stipriai sužaloti. STIEBŲ SUJUNGIMAS Žr. 2 pav. Prieš naudojant aukštapjovę, ją reikia surinkti. Dėžėje yra sudėti trys stiebai. Įkiškite ilginamąjį stiebą į rankenos stiebą ir sustumkite juos vieną į kitą. Vamzdeliai yra ovalaus profilio ir įsistato tik vienaip. Įstumkite ilginamąjį stiebą į fiksavimo movą ant rankenos stiebo ir įspaudžiamasis mygtukas užsifiksuos įspaudžiamojo mygtuko skylutėje. Tada raktu užveržkite kontrveržlę. Pakartokite šį procesą, kad prijungtumėte ilginamąjį stiebą prie galvutės stiebo. ĮSPĖJIMAS

BENDROSIOS SAUGOS TAISYKLĖS

KAIP IŠIMTI AKUMULIATORIAUS BLOKĄ Žr. 4 pav. Nuspauskite ir laikykite fiksatoriaus mygtuką ant akumuliatoriaus bloko. Tvirtai suimkite aukštapjovę ir ištraukite akumuliatoriaus bloką iš rankenos.PASTABA. Akumuliatoriaus blokas į rankeną įsistato tampriai, kad negalėtų netyčia iškristi. Norint jį išimti, gali tekti stipriai patraukti. KAIP ĮDĖTI AKUMULIATORIAUS BLOKĄ Žr. 4 pav. Sulygiuokite akumuliatoriaus bloko liežuvėlį su ertme. Tvirtai suimkite aukštapjovę. Įstumkite akumuliatoriaus bloką į rankeną, kad fiksatorius jį užfiksuotų. Įdėdami akumuliatoriaus bloką nenaudokite jėgos. Jis turi nesunkiai įslysti į vietą ir spragtelėti. ĮSPĖJIMAS

LV ET PALEIDIMAS IR SUSTABDYMAS Žr. 5 pav. KAIP PALEISTI VARIKLĮ: Įdėkite akumuliatoriaus bloką į aukštapjovę. Paspauskite ir laikykite paspaudę jungiklio blokatorių. Tai leidžia valdyti paleidiklį. Nuspauskite ir laikykite paleidiklį, atleiskite jungiklio blokatorių ir toliau spauskite paleidiklį, kad prietaisas nenustotų veikti.KAIP SUSTABDYTI VARIKLĮ: Atleiskite paleidiklį.

Žr. 13 ir 16 pav. Komplekte esamu raktu atlaisvinkite grandinės gaubto fiksuojamąsias veržles. Grandinės gaubto fiksuojamųjų veržlių visiškai nuimti nereikia, kad sureguliuotumėte grandinės įtempį. Sukite grandinės reguliavimo varžtą pagal laikrodžio rodyklę norėdami grandinę įtempti ir prieš laikrodžio rodyklę – norėdami sumažinti grandinės įtempį. Kai grandinė bus tinkamai įtempta, priveržkite grandinės gaubto fiksavimo rankenėlę. ĮSPĖJIMAS Grandinės nepertempkite, nes tada ji greičiau dėvėsis, ir juostos bei grandinės eksploatavimo trukmė sutrumpės. ĮSPĖJIMAS Kai pjūklo grandinė nauja, dažnai tikrinkite jos įtempimą per dvi pirmąsias naudojimo valandas, nes nauja pjūklo grandinė šiek tiek ištįsta. GRANDINĖS TECHNINĖ PRIEŽIŪRA Žr. 17 pav. Kad grandinė pjautų lygiai ir greitai, ją reikia tinkamai prižiūrėti. Toliau išvardyti požymiai rodo, kad grandinę jau reikia aštrinti: Medienos pjuvenos pasidaro smulkios, miltelių pavidalo. Pjaunant grandinę reikia jėga spausti prie medienos, antraip ji nepjauna. Grandinė pjauna į vieną pusę. Atlikdami grandinės techninę priežiūrą, turėkite omenyje šiuos dalykus: Netinkamas šoninės plokštelės galandimo kampas gali padidinti smarkaus atmetimo pavojų. Gylio ribotuvo (arba pjoviklio laisvumo) nuostata lemia aukštį, kuriame pjoviklis įsiskverbia į medieną, ir medienos pjuvenų dydį. Per didelis laisvumas didina atmetimo pavojų. Dėl per mažo laisvumo sumažėja medienos pjuvenų dydis ir sykiu nukenčia pjūklo pjaunamosios savybės. Jeigu pjūklo dantys pataiko į kietas kliūtis, tokias kaip vinys ar akmenys, arba nudyla nuo ant medienos esančio purvo ar smėlio, kreipkitės į įgaliotą remonto centrą, kad pagaląstų grandinę. PASTABA: jeigu atsiranda įtrūkimų ant grandinės grandžių arba kreipiamosios juostos, tuojau pat nustokite naudoti įrankį ir pakeiskite pažeistas dalis. Skaitykite apie juostos ir grandinės keitimą. ĮSPĖJIMAS ĮSPĖJIMAS Užd kite varomosios pavaros korpuso dangtel ir pritvirtinkite užrakinam j ranken l . Užrakinam j ranken l užveržkite tik ranka. Apsagas turi jud ti laisvai, kad b t galima nustatyti tempim . Apsago gal laikykite nukr eipt virš bei saugiai priveržkite užrakinam j ranken l . 151HE

Išmetama atskirai. Šio gaminio negalimaišmesti su įprastomis buitinėmis atlieko-mis. Jeigu vieną dieną nuspręstumėte, kad „Greenworkstools“ įrankį reikia pakeisti nauju arba jeigu senasis jums tiesiog ne-bereikalingas,neišmeskite jo su buitinėmis atliekomis.Pristatykite jį į atliekų surinkimo punktą.Atskirai surinkus naudotus gaminius irpakuotes galima medžiagas perdirbti irpanaudoti iš naujo.Naudojant perdirbtas medžiagas yramažinamas aplinkos užterštumas ir sumažėja žaliavų poreikis.Nebetinkamus naudoti akumuliatoriusutilizuokite laikydamiesi aplinkosaugosnuostatų. Akumuliatoriuje yra medžiagos, kuri kelia pavojų jums ir aplinkai. Ją turi išimti ir atskirai utilizuoti įmonė, kuri surenka ličio jonų akumuliatorius.Li-ionBatteries Ruošdami gabenimui, nejudamai 152HE

Aukštapjovės nepavyksta įjungtiStiebai surinkti netinkamai. Iš naujo surinkite stiebus pagal instrukcijas.Nėra elektrinio kontakto tarp aukštapjovės ir akumuliatoriaus.Kad akumuliatorius būtų gerai įtvirtintas, akumuliatoriaus skyriuje esantys ksatoriai turi įsistatyti į jiems skirtą vietą.Akumuliatoriaus blokas išsikrovęs. Įkraukite akumuliatoriaus bloką.Vienu metu nepaspaudėte užrakinimo svirtelės ir paleidiklio.Paspauskite užrakinimo svirtelę ir taip ją laikykite, tuomet paspauskite paleidiklį, kad įjungtumėte aukštapjovę.Akumuliatorius ir variklinis įrankis per karštas arba per šaltas.Skaitykite vadove skyrių apie akumuliatoriaus ir įkroviklio techninę priežiūrą.Juosta ir grandinė kaista ir skleidžia dūmus.Alyvos bakelyje nėra alyvos. Įpilkite alyvos į bakelį.Išmetimo angą užblokavo šiukšlės. Skaitykite vadove, kaip nuimti juostą ir išvalyti šiukšles.Įėjimo angą ir vidinį alyvos bakelį blokuoja šiukšlės.Išvalykite alyvos bakelį ir įpilkite švarios alyvos, skirtos juostai ir grandinei tepti.Žvaigždutė užstrigo ir užsikimšo nuo šiukšlių.Išvalykite žvaigždutę ir įpilkite švarios alyvos, skirtos juostai ir grandinei tepti.Grandinė ir juosta darbo metu per daug įkaista ir nebegali pjauti.Grandinė gali būti pernelyg įtempta arba pernelyg laisva.Skaitykite vadove apie grandinės įtempimo reguliavimą.Atšipusi grandinė. Pagaląskite arba pakeiskite grandinę.Grandinė uždėta atvirkščiai. Skaitykite pirmesnę šio vadovo dalį apie juostos ir grandinės uždėjimą.Variklis veikia, tačiau blogai pjauna.Variklis sustoja po maždaug 3 sekundžių.Iš naujo įkraukite akumuliatorių.Gavusi apkrovą, aukštapjovė sustoja.Atleiskite paleidiklį. Iš naujo paleiskite aukštapjovę. Nespauskite aukštapjovės per smarkiai. Skaitykite vadove, kaip naudoti tinkamai.Akumuliatorius neįkrautas. Įkraukite akumuliatorių. Skaitykite akumuliatoriaus ir įkroviklio vadove apie tai, kaip tinkamai atlikti įkrovimo procedūrą.Nesant juostos ir grandinės alyvos gali padidėti trintis.Grandinę būtina tinkamai prižiūrėti.Užtikrinkite, kad aukštapjovėje visada būtų juostos ir grandinės alyvos.Netinkama akumuliatoriaus laikymo temperatūra.Leiskite akumuliatoriaus blokui atvėsti, kol jo temperatūra nukris iki kambario temperatūros. GEDIMŲ ŠALINIMAS 153LT HETR

APRIBOJIMAI Ši garantija galioja tik defektuotoms dalims ar komponentams ir nėra taikoma remontui, kurio prireikia dėl:

1. įprasto nusidėvėjimo;

2. rutininio derinimo ar reguliavimo;

3. žalos, kuri buvo padaryta netinkamai kilnojant, naudojant,

piktnaudžiaujant arba elgiantis aplaidžiai,

4. įrenginiui perkaitus dėl techninės priežiūros stokos;

5. žalos, kuri atsirado atsipalaidavus arba atitrūkus detalėms ar tvirtinimo

elementams, nes nebuvo atliekama techninė priežiūra;

6. žalos, kuri buvo padaryta plaunant vandeniu;

7. įrenginių priežiūros arba remonto darbus atliko asmenys, kurie nėra

įgalioti „Greenworks Tools“ serviso centrai;

8. netinkamo įrenginių surinkimo arba reguliavimo;

9. žalos, kuri buvo padaryta netinkamai naudojant įrenginį;

10. žalos, kuri buvo padaryta dėl netinkamo paruošimo žiemai (slėginiai

ašmenys ir ašmenų komplektai;

griebtuvai ir įrankių laikikliai.

12. Tam tikruose gaminiuose gali būti komponentų, pavyzdžiui, variklių ar

transmisijų, kuriuos pagamino kitas gamintojas. Šiems komponentams bus taikomos atitinkamo gamintojo garantinės taisyklės, išskyrus tuos atvejus, kai „Greenworks Tools Europe GmbH“ sutinka apsiimti nagrinėti pretenzijas, pateiktas ne per minėtojo gamintojo garantinį laikotarpį.

13. Ši garantija nėra taikoma perparduotiems gaminiams.

14. Garantija nėra taikoma sumontuotoms atsarginėms, pakaitinėms arba

papildomoms dalims, kurių „Greenworks Tools Europe GmbH“ netiekia arba nėra patvirtinusi. Garantija Norint pagal šias taisykles pateikti garantinę pretenziją dėl bet kurio gaminio, būtina pateikti šio gaminio pirminio įsigijimo įrodymą. Kredito kort elių išrašai nėra laikomi pakankamu įsigijimo įrodymu. Pirmą kartą įvykus garantiniam įvykiui, pirkėjas turi grąžinti gaminį į pirminio įsigijimo vietą ir pateikti įsigijimo įrodymą. Įrenginys bus nusiųstas į mūsų pagrindinį serviso centrą ir ten jis bus patikrintas. Jeigu bus nustatyta, kad įrenginys turi defektą, jis bus nemokamai suremontuotas ir pristatytas pirkėjo adresu. Įrenginiai, kurių mažmeninės prekybos kaina kartu su pardavimo mokesčiais neviršija 100 eurų, paprastai yra pakeičiami naujais. Jeigu pagrindinis serviso centras nustatys, kad įrenginys garantinių defektų neturi, tuomet pirkėjui bus pasiūlyta suremontuoti įrenginį už atitinkamą kainą. Šios garantijos taisyklės laikui einant gali būti keičiamos, kad derintųsi su naujų gaminių ypatumais. Naujausią garantijos taisyklių versiją visada galima rasti adresu www.greenworkstools.eu. GARANTIJAS PERIODS Visas Greenworks Tools ierīces ir piegādātas ar 2 gadu garantiju daļām un aprīkojumam, sākot no iegādes datuma. Profesionāli izmantotajām Greenworks Tools ierīcēm ir 30 dienu garantija, jo tās ir galvenokārt paredzētas izmantošanai DIY patērētājiem. Garantija nav nododama tālāk. IEROBEŽOJUMI

Gamintojas: Changzhou Globe Co., Ltd. Adresas: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China Asmens, įgalioto tvarkyti techninę bylą, vardas, pavardė ir adresas: Vardas, pavardė: Ted Qu Haichao (kokybės direktorius) Adresas: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996 Cologne Germany Mes pareiškiame, kad šis produktas Kategorija ......................................................................................... AUKŠTAPJOVĖ Modelis ............................................................................................................. 1400407 Serijos numeris ........................................................... Žr. produkto duomenų plokštelę Gamybos metai ........................................................... Žr. produkto duomenų plokštelę atitinka susijusius Įrengimų direktyvos (2006/42/EC) reikalavimus; atitinka šių kitų EC direktyvų reikalavimus: EMC direktyva (2014/30/EU), Triukšmo emisijos direktyva (2000/14/EC su pataisomis 2005/88/EC) Mes taip pat pareiškiame, kad buvo atsižvelgta į šiuos Europos harmonizuotus standartus (jų dalis / straipsnius): EN 55014-1, EN 55014-2, EN 60745-1, EN ISO 11680-1, EN ISO 3744 Išmatuotas akustinis lygis 95.9 dB(A) Garantuotas akustinis lygis 100 dB(A) Atitikties vertinimo metodas pagal V priedą / 2000/14/EB direktyvą EC tipo patikrinimo pažymėjimo numeris:17SHW0090-01 išduota „ Intertek Deutschland GmbH“ (Notikuotojiįstaiga 0905). Vieta, data: Changzhou, 04/20/2016 Parašas: Ted Qu Haichao Kokybės direktorius
