HASZNÁLATI ÚTMUTATÓ GD60PS GREENWORKS

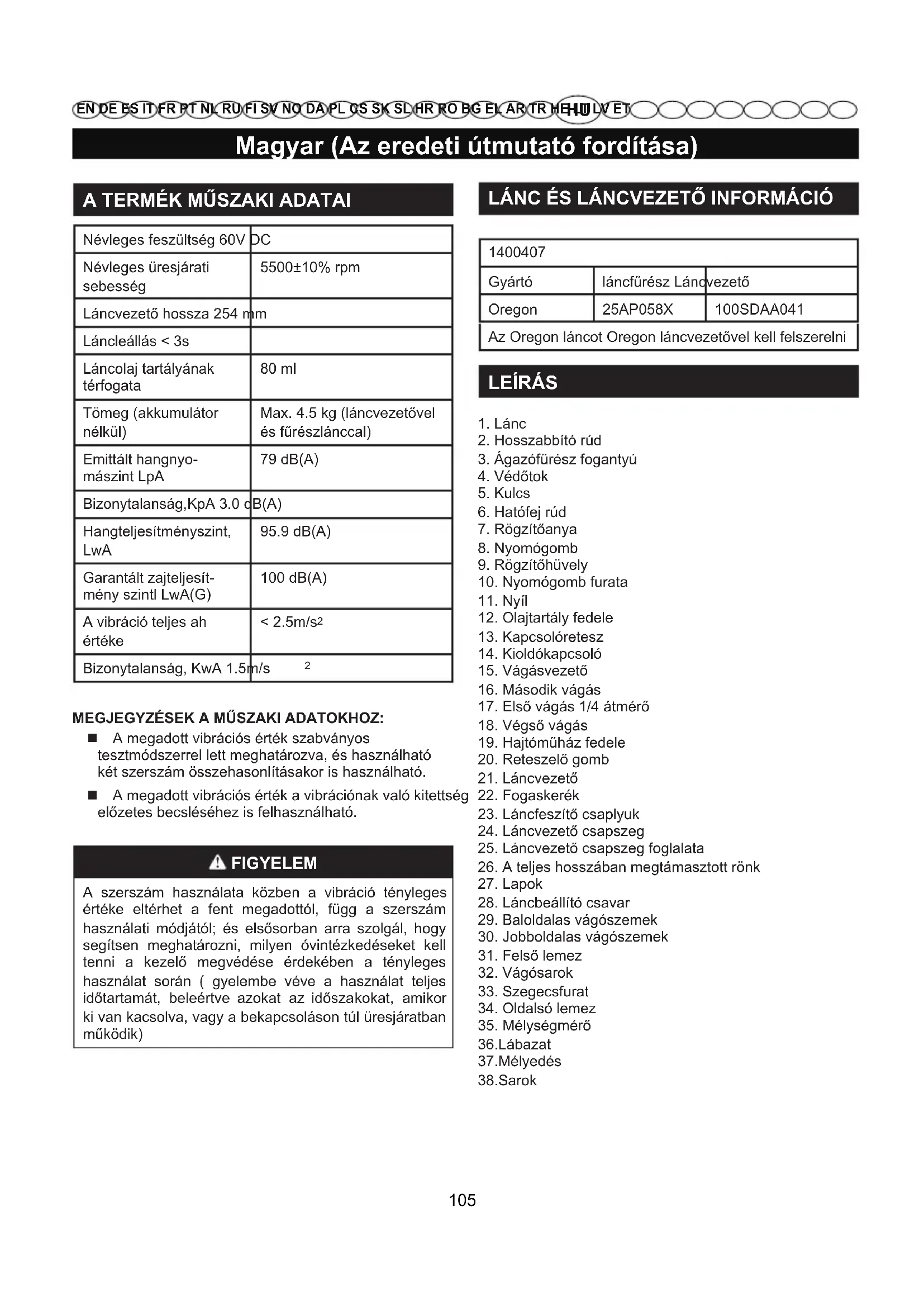

Névleges feszültség 60V DC Névleges üresjárati sebesség 5500±10% rpm Láncvezető hossza 254 mm Láncleállás < 3s Láncolaj tartályának térfogata 80 ml Tömeg (akkumulátor nélkül) Max. 4.5 kg (láncvezetővel és fűrészlánccal) Emittált hangnyo- mászint LpA 79 dB(A) Bizonytalanság,KpA 3.0 dB(A) Hangteljesítményszint, LwA

Garantált zajteljesít- mény szintl LwA(G) 100 dB(A) A vibráció teljes ah értéke < 2.5m/s

Bizonytalanság, KwA 1.5m/s

MEGJEGYZÉSEK A MŰSZAKI ADATOKHOZ: A megadott vibrációs érték szabványos tesztmódszerrel lett meghatározva, és használható két szerszám összehasonlításakor is használható. A megadott vibrációs érték a vibrációnak való kitettség előzetes becsléséhez is felhasználható. FIGYELEM A szerszám használata közben a vibráció tényleges értéke eltérhet a fent megadottól, függ a szerszám használati módjától; és elsősorban arra szolgál, hogy segítsen meghatározni, milyen óvintézkedéseket kell tenni a kezelő megvédése érdekében a tényleges használat során ( gyelembe véve a használat teljes időtartamát, beleértve azokat az időszakokat, amikor ki van kacsolva, vagy a bekapcsoláson túl üresjáratban működik) LÁNC ÉS LÁNCVEZETŐ INFORMÁCIÓ

Gyártó láncfűrész Láncvezető Oregon 25AP058X 100SDAA041 Az Oregon láncot Oregon láncvezetővel kell felszerelni

3. Ágazófűrész fogantyú

17. Első vágás 1/4 átmérő

19. Hajtóműház fedele

23. Láncfeszítő csaplyuk

24. Láncvezető csapszeg

25. Láncvezető csapszeg foglalata

26. A teljes hosszában megtámasztott rönk

28. Láncbeállító csavar

29. Baloldalas vágószemek

30. Jobboldalas vágószemek

36.Lábazat 37.Mélyedés 38.Sarok 105Magyar (Az eredeti útmutató fordítása) Magyar (Az eredeti útmutató fordítása)

RAKJEGYZÉK Lásd 1. ábra Hatófej rúd Hosszabbító rúd Fogantyúrúd Csavarkulcs Védőtok Kezelői kézikönyv FIGYELEM Összeszerelés előtt vegye ki az akkumulátort a sz- erszámból. Az összeszerelés befejezése előtt ne hely- ezze be az akkumulátort. A befejezetlen összeszerelés véletlen indítást és súlyos személyi sérülést okozhat. A RUDAK CSATLAKOZTATÁSA Lásd 2. ábra Az ágazófűrész használata előtt összeszerelés műveletet kell elvégezni. A dobozból való eltávolításkor három rudat talál. Illessze be a hosszabbító rudat a fogantyúrúdba, és csúsztassa össze. A furatok oválisak, és csak egyféleképpen illeszthetők össze. Nyomja be a hosszabbító rudat a fogantyúrúdon található rögzítőanyába, és a nyomógomb bepattan a nyomógomb furatba. Ezután a kulccsal húzza meg a rögzítőanyát. Ismételje meg az eljárást a hosszabbító rúd hajtófej rúdhoz való rögzítéséhez. FIGYELEM AZ AKKUMULÁTOR ELTÁVOLÍTÁSA Lásd 4. ábra Nyomja le az akkumulátor reteszelő gombját, és tartsa lenyomva. Erősen fogja meg az ágazófűrészt, és húzza ki az akkumulátort a fogantyúból. MEGJEGYZÉS: Az akkumulátor szorosan illeszkedik a fogantyúba, hogy elkerülje a véletlen kirázódást. Ezért

Greenworkstools. 106Magyar (Az eredeti útmutató fordítása) Magyar (Az eredeti útmutató fordítása)

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR RO BG EL AR TR HE LT LV ET bizonyos erő szükséges az akkumulátor kihúzásához.

AZ AKKUMULÁTOR BEHELYEZÉSE

Lásd 4. ábra Az akkumulátor nyelvét igazítsa egy vonalba a burkolatában lévő nyílással. Fogja meg erősen az ágazófűrészt. Nyomja be az akkumulátort a fogantyúba, amíg a reteszek a helyükre nem rögzülnek. Ne erőltesse az akkumulátort a behelyezés során. Be kell csúsznia a helyére és be kell „kattannia”. FIGYELEM BEINDÍTÁS ÉS LEÁLLÍTÁS Lásd 5. ábra. A MOTOR BEINDÍTÁSA: Helyezze be az akkumulátort az ágazófűrészbe. Nyomja meg és tartsa lenyomva a kapcsolóreteszt. Ez lépteti működésbe a kioldókapcsolót. Nyomja meg és tartsa lenyomva a kioldókapcsolót, engedje fel a kapcsolóreteszt, és a folyamatos működéshez továbbra is tartsa benyomva a kioldókapcsolót. A MOTOR LEÁLLÍTÁSA: Engedje fel a kioldókapcsolót. 107Magyar (Az eredeti útmutató fordítása) Magyar (Az eredeti útmutató fordítása)

• Vegye le a rögzítőgombot és a hajtóműház burkolatát.

• Tegye vissza a hajtóműház fedelét és szerelje fel a rögzítőgombot. Csak az ujjaival húzza meg a rögzítőgombot. A láncvezetőnek szabadon kell mozog- nia a láncfeszesség beállításhoz.

• Emelje fel a láncvezető végét, és erősen húzza meg a rögzítőgombot. A LÁNCFESZESSÉG BEÁLLÍTÁSA Lazítsa meg a láncfedél zárógombját. A láncvédő fedelét a fűrészlánc feszesség beállításához nem kell teljesen eltávolítani. Forgassa el a láncbeállító csavart az óramutató járásával megegyezö irányba a láncfeszesség növeléséhez, és forgassa el az óramutató járásával ellentétes irányba a láncfeszesség csökkentéséhez. A megfelelő láncfeszesség elérése után húzza meg a láncfedél zárógombját. FIGYELEM Ne feszítse túl a láncot, mert az túlzott kopást okoz és csökkenteni fogja a fűrész és a lánc élettartamát. FIGYELEM Amikor a fűrészlánc új, ellenőrizze gyakran a használat első két órájában, mivel az új lánc enyhén feszül. A LÁNC KARBANTARTÁSA Lásd 17. ábra A sima és gyors vágáshoz a láncot megfelelően karban kell tartani. A következő körülmények azt jelzik, hogy a láncot meg kell élezni: A faforgács kicsi és porszerű. A láncot vágás közben erőltetni kell a fába. A lánc csak az egyik oldalán vág. A lánc karbantartása közben tartsa be a következőket: Az oldalsó lemez nem megfelelő reszelési szöge megnöveli a súlyos visszarúgás kockázatát. A mélységmérő (vagy a támaszhézag) beállítása határozza meg a magasságot, amennyire a vágószemek behatolnak a fába, és az eltávolított faforgács méretét is. A túl nagy hézag növeli a visszarúgás veszélyét. A túl kis hézag csökkenti a faforgács méretét, így csökkenti a lánc vágási képességét is. Ha a vágószem foga kemény tárgyat ér, mint például szeget vagy köveket, vagy sár illetve homok ágyazódott a fába, akkor a láncot egy hivatalos szervizközpontban kell megéleztetni. MEGJEGYZÉS:ha repedés található a láncközön vagy a láncvezetőn, hagyja abba a szerszám használatát, és cserélje ki a sérült alkatrészeket. Információkért lásd a A láncvezető és a lánc cseréje részt. 108Magyar (Az eredeti útmutató fordítása) Magyar (Az eredeti útmutató fordítása)

Szelektív gyűjtés. A terméket tilos a ház- tartási hulladékkal együtt megsemmisíte- ni. Ha egy nap úgy találja, hogy a Green- workstools terméket ideje lecserélni vagy már nem fogja használni többé, ne dobja ki a háztartási szemétbe azt. Szelektív gyűjtőhelyen adja le a terméket. A használt termékek és csomagolá- suk szelektív gyűjtése lehetővé teszi az anyagok újrahasznosítását és újbóli fel- használását. Az újrahasznosított anyagok újból történő felhasználása segít mega- kadályozni a környezetszennyezést és csökkenti a nyersanyagigényt. A hasznos élettartamuk végén környezet- barát módon dobja ki az akkumuláto- rokat. Az akkumulátor olyan anyagokat tartalmaz, amelyek károsak Önre és a környezetre nézve. Az akkumulátort ki kell venni és külön kell ártalmatlanítani a lítium-ion akkumulátorokat gyűjtését végző szervezetnél. Li-ion Batteries

Szállításkor rögzítse a gépet elmozdulás és leesés ellen, hogy elkerülje a sérüléseket és az anyagi kárt. 109Magyar (Az eredeti útmutató fordítása) Magyar (Az eredeti útmutató fordítása)

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR RO BG EL AR TR HE LT LV ET PROBLÉMA LEHETSÉGES OK MEGOLDÁS Az ágazófűrész nem kapcsol be A rudak nem megfelelően vannak összeszerelve. Szerelje össze a rudakat az utasításoknak megfelelően. Nincs elektromos érintkezés az ágazófűrész és az akkumulátor között. Az akkumulátor rögzítésekor ügyeljen arra, hogy az akkumulátortartón található rögzítőfülek a helyükre kerüljenek. Az akkumulátor lemerült. Töltse fel az akkumulátort. A kireteszelőkar és a kioldó nem egyszerre van benyomva. Nyomja le a kireteszelőkart és tartsa úgy, majd nyomja be a kioldót az ágazófűrész bekapcsolásához. Az akkumulátor és a szerszámgép túl meleg vagy túl hideg. Lásd a kézikönyv Akkumulátor és töltő karbantartása részét. A láncvezető és a lánc forró és füstöl. Nincs olaj az olajtartályban. Töltse fel olajjal a tartályt. A kidobónyílásba hulladék került. Lásd a kézikönyvet a láncvezető eltávolításához és a hulladék kitisztításához. A belső olajtartályban lévő bemeneti nyílásba hulladék került. Tisztítsa ki az olajtartályt, és töltse fel tiszta láncvezető és lánc kenőanyaggal. A fogaskerék megakadt és hulladék tömítette el. Tisztítsa ki a fogaskereket, és töltse fel újra tiszta láncvezető és lánc kenőanyaggal. A lánc és a láncvezető túl forró, és a lánc nem vág. A lánc túl feszes vagy túl laza állapotban van. Lásd a kézikönyv Fűrészlánc újrafeszítése részét. Életlen lánc. Élezze meg vagy cserélje ki a láncot. A lánc fordítva van felszerelve. Lásd a kézikönyv A láncvezető és a lánc összeszerelése részét. A motor forog, de a vágás abnormális A motor kb. 3 másodperc után megáll. Töltse fel az akkumulátort. Az ágazófűrész terhelés alatt leáll. Engedje fel a kioldót. Indítsa újra az ágazófűrészt. Ne erőltesse az ágazófűrészt. A megfelelő használatért lásd a használati kézikönyvet. Az akkumulátor nincs feltöltve. Töltse fel az akkumulátort. Lásd az akkumulátor és töltő kézikönyvet a megfelelő töltési eljáráshoz. A láncvezető és lánc kenőanyag hiánya okozhat nagyobb súrlódást. A láncot megfelelően karban kell tartani. Ügyeljen rá,hogy az ágazófűrészben mindig legyen láncvezető és lánc kenőanyag. Nem megfelelő az akkumulátor tárolási hőmérséklete. Hagyja lehűlni az akkumulátort, amíg az szobahőmérsékletűre nem hűl.

Minden új Greenworks Tools gép a vásárlás dátumától számított 2 éves, az alkatrészekre és a kivitelezésre vonatkozó jótállással rendelkezik. A professzionális célra használt gépekre 30 napos jótállás vonatkozik, mivel a Greenworks Tools gépek elsődlegesen a barkácsoló fogyasztók számára készültek. Ez a jótállás nem ruházható át.

Ez a jótállás csak a hibás alkatrészekre/részegységekre vonatkozik, és nem vonatkozik a következők miatti javításokra:

1. Normál kopás és elhasználódás.

2. Rutin finomhangolás és beállítás.

3. Nem megfelelő kezelés/rongálás/helytelen használat vagy hanyagság

4. Karbantartás hiánya miatti túlmelegedés.

5. A szerelvények/kötőelemek karbantartás hiánya miatti kilazulása/

leválása okozta károsodás.

6. Vízzel való tisztítás okozta károsodás.

7. Nem hivatalos Greenworks Tools szervizközpontokba szervizelt vagy

8. Rosszul összeszerelt vagy beállított gépek.

9. A gép helytelen használata okozta károsodás.

10. Helytelen téliesítés okozta károsodás (magasnyomású mosók)

11. A fogyóalkatrésznek tekintett elemekre nem vonatkozik a jótállásba,

különösen, de nem kizárólag beleértve a következőket:

Kések és késszerelvények

Tokmányok és szerszámtartók

12. Bizonyos termékek tartalmazhatnak bizonyos összetevőket, pl. egy

másik gyártótól származó motorokat, hajtóműveket, amelyekre a megfelelő gyártó jótállása vonatkozik, kivéve, ha az Greenworks Tools Europe GmbH beleegyezik, hogy átvállal az említett gyártó jótállási időtartamán kívüli feltételeket.

13. A használt termékekre a jelen garancia nem terjed ki.

14. Pótalkatrészek, cserealkatrészek vagy extra részegységek

felszerelése, amelyeket nem a Greenworks Tools Europe GmbH szállított, illetve nem hagyott jóvá. Jótállás

Bármely termékkel kapcsolatos bármilyen jótállás igényléséhez szükség van a vásárlás igazolására. A hitelkártya-kivonat nem elegendő a vásárlás igazolására. Az első jótállási eseménykor a fogyasztónak a vásárlást igazoló dokumentummal együtt vissza kell vinnie a terméket a vásárlás helyére. A gépet elszállítjuk a központi szervizlétesítményünkbe, ahol átvizsgáljuk. Ha a gép meghibásodása a jótállás hatálya alá tartozik, megjavítjuk, és a javítása után ingyenesen visszaküldjük a fogyasztó címére. Az adókkal együtt 100 eurónál kisebb értékű gépeket általában kicseréljük. Ha a központi szervizlétesítményben kiderül, hogy a gép meghibásodására a jótállás nem vonatkozik, felhívjuk a fogyasztó figyelmét, hogy fizesse ki a javítás költségét. Ezen jótállási feltételek időről időre változhatnak, hogy megfeleljen az új termékek igényeinek. A jótállási feltételek legfrissebb másolata megtalálható a www.greenworkstools.eu webhelyen.PERIOADA DE GARANŢIE Toate aparatele noi Greenworks Tools sunt furnizate cu o garanţie a pieselor şi de lucru de 2 ani de la data achiziţionării. O garanţie de 30 de zile este disponibilă pentru aparatele folosite în mod profesional întrucât aparatele Greenworks Tools sunt proiectate în principal a fi folosite de consumatori pentru lucrări de bricolaj. Această garanţie nu este transferabilă. Politica de garanţie a uneltelor Greenworks pentru aparate de bricolaj LIMITĂRI Această garanţie se aplică doar la piesele/componentele defecte şi nu acoperă reparaţiile datorate:
