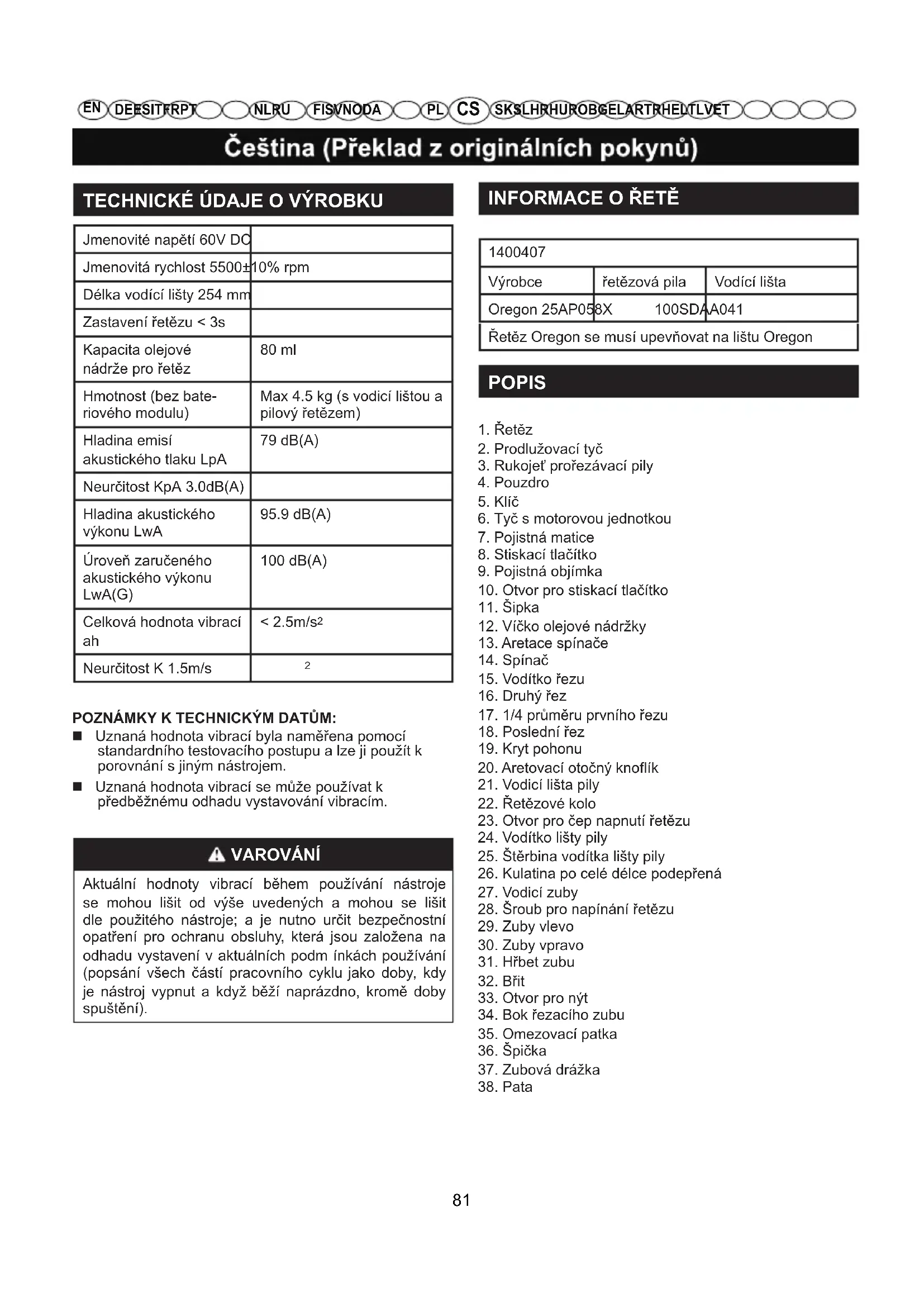

NÁVOD K OBSLUZE GD60PS GREENWORKS

Jmenovité napětí 60V DCJmenovitá rychlost 5500±10% rpmDélka vodící lišty 254 mmZastavení řetězu < 3sKapacita olejovénádrže pro řetěz80 mlHmotnost (bez bate-riového modulu)Max 4.5 kg (s vodicí lištou a pilový řetězem)Hladina emisíakustického tlaku LpA79 dB(A)Neurčitost KpA 3.0dB(A)Hladina akustickéhovýkonu LwA95.9 dB(A)Úroveň zaručenéhoakustického výkonu LwA(G)100 dB(A)Celková hodnota vibrací < 2.5m/s Neurčitost K 1.5m/s POZNÁMKY K TECHNICKÝM DATŮM: Uznaná hodnota vibrací byla naměřena pomocí standardního testovacího postupu a lze ji použít k porovnání s jiným nástrojem. Uznaná hodnota vibrací se může používat k předběžnému odhadu vystavování vibracím. VAROVÁNÍ Aktuální hodnoty vibrací během používání nástroje se mohou lišit od výše uvedených a mohou se lišit dle použitého nástroje; a je nutno určit bezpečnostní opatření pro ochranu obsluhy, která jsou založena na odhadu vystavení v aktuálních podm ínkách používání (popsání všech částí pracovního cyklu jako doby, kdy je nástroj vypnut a když běží naprázdno, kromě doby spuštění).

Výrobce řetězová pila Vodící lišta Oregon 25AP058X 100SDAA041Řetěz Oregon se musí upevňovat na lištu Oregon POPIS 1. Řetěz2. Prodlužovací tyč3. Rukojeť prořezávací pily4. Pouzdro5. Klíč6. Tyč s motorovou jednotkou7. Pojistná matice8. Stiskací tlačítko9. Pojistná objímka10. Otvor pro stiskací tlačítko11. Šipka12. Víčko olejové nádržky13. Aretace spínače14. Spínač15. Vodítko řezu16. Druhý řez17. 1/4 průměru prvního řezu18. Poslední řez19. Kryt pohonu20. Aretovací otočný knoík21. Vodicí lišta pily22. Řetězové kolo23. Otvor pro čep napnutí řetězu24. Vodítko lišty pily25. Štěrbina vodítka lišty pily26. Kulatina po celé délce podepřená27. Vodicí zuby28. Šroub pro napínání řetězu29. Zuby vlevo30. Zuby vpravo31. Hřbet zubu32. Břit33. Otvor pro nýt34. Bok řezacího zubu35. Omezovací patka36. Špička37. Zubová drážka38. Pata 81PL

SK SL HR HU RO BG EL AR TR HE LT LV ET OBSAH BALENÍ Viz obrázek 1 Tyč s motorovou jednotkou Prodlužovací tyč Tyč s rukojetí Klíč Pouzdro Návod k obsluze VAROVÁNÍ Před montáží vyjměte baterii z nářadí. Baterii nevk-ládejte, dokud není dokončeno sestavení. Nedodržení tohoto pokynu může vést k náhodnému spuštění a hrozí případné vážné fyzické zranění. SPOJENÍ TYČÍ Viz obrázek 2 Před použitím je třeba vyvětvovací pilu nejdříve sestavit. Po otevření naleznete v krabici tři tyče. Vložte prodlužovací tyč do tyče s rukojetí a zasuňte je dohromady. Trubky jsou oválné a lze je nainstalovat pouze jedním způsobem. Zatlačte prodlužovací tyč do pojistné objímky na tyči s rukojetí a stiskací tlačítko zacvakne do otvoru stiskacího tlačítka. K zajištění pojistné matice použijte klíč. Tento postup opakujte, chcete-li nasadit prodlužovací tyč na tyč s motorovou jednotkou. VAROVÁNÍ

VYJMUTÍ BATERIOVÉHO MODULU

Viz obrázek 4 Stiskněte a podržte tlačítko západky na bateriovém modulu. Vyvětvovací pilu pevně uchopte a vytáhněte bateriový modul z rukojeti.POZNÁMKA: Bateriový modul zapadne těsně do rukojeti, aby nedošlo k náhodnému vysunutí. Jeho vyjmutí může při vytahování vyžadovat sílu

INSTALACE BATERIOVÉHO MODULU

Viz obrázek 4 Vyrovnejte výběžek na bateriovém modulu s dutinou. Vyvětvovací pilu pevně uchopte. Zatlačte bateriový modul do rukojeti, až západka zacvakne na své místo. Při vkládání bateriového modulu nepoužívejte hrubou sílu. Měl by vklouznout na místo a „zacvaknout“.

SK SL HR HU RO BG EL AR TR HE LT LV ET VAROVÁNÍ SPOUŠTĚNÍ A ZASTAVENÍ Viz obrázek 5 SPUŠTĚNÍ MOTORU: Vsaďte bateriový modul do vyvětvovací pily. Podržte stisknutou aretaci spínače. Po tomto kroku je spínač funkční. Podržte stisknutý spínač, uvolněte aretaci spínače a zmáčknutím spínače můžete pokračovat v práci. ZASTAVENÍ MOTORU: Uvolněte spínač. 83PL

• Sundejte zamykací šroub a sundejte kryt.

• Přiložte kryt skříně pohonu a namontujte zamykací šroub. Utáhněte zamykací šroub pouze ruk ou Při na- sazení vodící lišty na montážní šrouby, zkontrolujte, zda se seřizovací kolík nachází ve středu osy napnutého řetězu.

• Držte špičku plátu nahoru a pevně utáhněte zamykací šroub. SEÍZENÍ NAPNUTÍ řETěZU Uvolněte zajišťovací šroub krytu řetězu Krytu řetězu není třeba úplně sjímat, pokud chcete upravit napnutí řetězu. Otáčejte seřizovacím šroubem napnutí řetězu ve smyslu chodu hodinových ručiček pro zvýšení napnutí řetězu a proti smyslu chodu hodinových ručiček pro snížení napnutí řetězu. Jakmile má řetěz požadované napětí, zajišťovací šroub krytu řetězu dotáhněte. VAROVÁNÍ Příliš velké napnutí řetězu povede k nadměrnému opotřebení a snížení životnost lišty i řetězu. VAROVÁNÍ Když je pilový řetěz nový, kontrolujte během prvních dvou hodin používání pravidelně napnutí, neboť nový pilový řetěz se mírně vytáhne. ÚDRŽBA ŘETĚZU Viz obrázek 17 Pro plynulé a rychlé řezání musí být řetěz řádně udržován. Následující stavy naznačují, že řetěz potřebuje nabrousit: Štěpky jsou malé a práškovité. Během řezání je třeba řetěz při průchodu dřevem tlačit. Řetěz řeže na jednu stranu. Během údržby řetězu zvažte následující skutečnosti: Nesprávný úhel boku řezacího zubu může zvýšit riziko závažné zpětného rázu. Nastavení omezovací patky (hloubkového dorazu) určuje výšku, kterou zuby vnikají do dřeva, a velikost štěpky, která odchází. Příliš velká vůle zvyšuje možnost zpětného rázu. Příliš malá vůle zmenšuje velikost štěpky a snižuje tak schopnost řetězu řezat. Pokud řezací zuby narazí do tvrdých předmětů, jako jsou hřebíky nebo kameny, nebo jsou obroušeny bahnem či pískem na dřevě, požádejte autorizované servisní středisko o nabroušení řetězu. POZNÁMKA:Pokud se na řetězu nebo vodicí liště objeví nějaké praskliny, neprodleně nástroj zastavte a poškozené části vyměňte. Podrobnosti naleznete v části Výměna lišty a řetězu. 84PL

SK SL HR HU RO BG EL AR TR HE LT LV ET VAROVÁNÍ VAROVÁNÍ STORAGE LIKVIDACE Třídění odpadu. Tento výrobek se nesmí likvidovat v domovním odpadu. Pokud zjistíte, že je třeba váš výrobek Green-workstools vyměnit, či jej již nebudete používat, n likvidujte jej v domovním od-padu. Výrobek odevzdejte ve sběrném dvoru.Odevzdáním použitých výrobků a obalů ve sběrném dvoře podpoříte recyklaci. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje požadavky na suroviny.Na konci životnosti baterie je zlikvidujte tak, abyste nepoškodili životní prostředí. Akumulátor obsahuje materiál, který je nebezpečný vám i životnímu prostředí. Musí se vyndat a zlikvidovat odděleně ve sběrném zařízení, které odebírá lithium- iontové akumulátory.Li-ionBatteries TRANSPORT 85PL

SK SL HR HU RO BG EL AR TR HE LT LV ET PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ Prořezávací pila nepřepíná.Tyče nejsou správně sestaveny. Tyče znovu smontujte podle pokynů.Mezi prořezávací pilou a baterií není elektrický kontakt.Chcete-li baterii zajistit, ujistěte se, že západky na přihrádce baterie zapadly na své místo.Bateriový modul je vybitý. Bateriový modul nabijte.Odjišťovací páčka a spínač nejsou současně stisknuty.Chcete-li zapnout prořezávací pilu, podržte odjišťovací páčku stisknutou a stiskněte spínač.Baterie a elektrické zařízení jsou příliš horké nebo příliš studené.Viz část o údržbě baterie a nabíječky, kterou naleznete v příručce.Lišta a řetěz jsou horké a vychází kouř.V olejové nádržce není olej. Doplňte olej do olejové nádržky. Vyhazovací otvor je blokován zbytky. Postup na sejmutí lišty a vyčištění od zbytků naleznete v příručce.Vstupní otvor do vnitřní olejové nádržky je blokován zbytky.Očistěte olejovou nádržku a doplňte ji čistým mazivem na lištu a řetěz.Řetězové kolo je zaseknuté a ucpané zbytky.Řetězové kolo očistěte a doplňte čisté mazivo na lištu a řetěz.Běžící řetěz a lišta jsou příliš horké a neřežou.Řetěz je buď přetažený, nebo příliš volný.Viz část v této příručce Opětovné napnutí pilového řetězu.Tupý řetěz. Řetěz nabruste nebo vyměňte.Řetěz je naopak. Viz předchozí část v této příručce Výměna lišty a řetězu.Motor běží, ale řezání není normální.Po 3 sekundách se motor zastaví. Baterii nabijte.Používáte-li prořezávací pilu pod zátěží, zastaví se.Uvolněte spoušť. Prořezávací pilu znovu nastartujte. Na prořezávací pilu netlačte. Zásady správného používání, viz návod k obsluze.Baterie není nabitá. Baterii nabijte. Správný postup nabíjení naleznete v návodech pro baterii a nabíječku.Nedostatek maziva na lištu a řetěz může způsobit zvýšené tření.Řetěz musí být řádně udržován.Ujistěte se, že prořezávací pila má vždy dostatek maziva na lištu a řetěz.Nesprávná skladovací teplota baterie.Nechte bateriový modul vychladnout, dokud jeho teplota neklesne na pokojovou teplotu.
