Produkto tipas	Oro kondicionierius
Prekės ženklas	Mitsubishi
Modelis	MFZKT25VG
Maitinimas	230 V, 50 Hz, vienfazis
Vidinio bloko svoris	14,5 kg
Vidinio bloko matmenys (apytiksliai)	Aukštis: 305 mm, Plotis: 890 mm, Gylis: 215 mm
Išorinio bloko svoris (apytiksliai)	35 kg
Šaltnešis	R32 (degus)
Veikimo režimai	Vėsinimas, šildymas, sausinimas, vėdinimas, automatinis
Vardinė šaldymo galia	2,5 kW (apytiksliai)
Vardinė šildymo galia	2,9 kW (apytiksliai)
Vidinio bloko triukšmo lygis (labai didelis)	41 dB(A)
Vidinio bloko triukšmo lygis (tylus)	19 dB(A)
Maksimalus oro srautas (labai didelis)	8,9 m³/min
Filtrai	Oro filtras (valyti kas 2 savaites), Oro valymo filtras (valyti kas 3 mėnesius)
Atsarginės dalys	Atsarginiai filtrai: MAC-2370FT-B (valymo filtras), MAC-2370FT-E (oro filtras)
Priežiūra	Reguliariai valykite filtrus; nenaudokite abrazyvinių valiklių; prieš valymą išjunkite maitinimą
Sauga	Nelieskite aliumininių briaunų; nepurkškite insekticidų; nenaudokite ilginamojo laido
Remontuojamumas	Dėl remonto kreipkitės į įgaliotą pardavėją; neardykite patys
Garantija	Kreipkitės į pardavėją

Dažnai užduodami klausimai - MFZKT25VG MITSUBISHI

Kaip išvalyti Mitsubishi MFZKT25VG oro kondicionieriaus filtrus?

Prieš valydami išjunkite maitinimą. Nuimkite priekinį skydelį, tada išimkite filtrus. Oro filtrą valykite kas 2 savaites dulkių siurbliu arba šiltu vandeniu. Valymo filtrą (jonizuotas sidabras) valykite kas 3 mėnesius: pamerkite į šiltą vandenį, tada leiskite išdžiūti pavėsyje. Nenaudokite abrazyvinių valiklių.

Ką daryti, jei oro kondicionierius neįsijungia?

Patikrinkite, ar jungiklis įjungtas ir ar maitinimo kištukas prijungtas. Įsitikinkite, kad įjungimo laikmatis (ON) nėra suprogramuotas. Jei problema išlieka, nemėginkite remontuoti patys ir kreipkitės į įgaliotą pardavėją.

Kodėl iš vidinio bloko išeina rūkas?

Tai normalu: šviežias oras greitai atvėsina aplinkos drėgmę ir paverčia ją rūku. Šis reiškinys paprastai išnyksta po kelių minučių veikimo.

Kaip nustatyti oro srauto kryptį?

Naudokite nuotolinio valdymo pulto mygtuką VANE, kad pasirinktumėte vertikalią kryptį. Mygtukas 2FLOW/1FLOW leidžia pasirinkti oro išleidimą (viršuje ir priekyje arba tik viršuje). Nelenkite sklendžių rankomis.

Ką reiškia veikimo lemputės mirksėjimas?

Mirksėjimas rodo gedimą. Nedelsdami išjunkite oro kondicionierių, atjunkite maitinimą ir kreipkitės į įgaliotą pardavėją. Nemėginkite remontuoti patys.

Koks šaltnešis naudojamas MFZKT25VG?

Šaltnešis yra R32, kuris yra degus. Jei nuteka, užgesinkite bet kokią liepsną, vėdinkite patalpą ir kreipkitės į specialistą. Negręžkite ir nedeginkite prietaiso.

Kodėl šildymo metu išorinio bloko sklinda balti dūmai?

Tai normalu: atšildymo metu ledas tirpsta ir susidaro garai, panašūs į baltus dūmus. Tai nėra pavojinga.

Kaip naudoti savaitinį laikmatį?

Nuotolinio valdymo pulte paspauskite WEEKLY, kad įeitumėte į nustatymo režimą. Nustatykite norimas dienas, valandas ir temperatūras. Patvirtinkite mygtuku SET. Kai funkcija aktyvi, užsidega WEEKLY simbolis.

Ką daryti, jei pučiamas oras turi keistą kvapą?

Išvalykite filtrus ir patikrinkite, ar jie nėra užsiteršę. Jei kvapas išlieka, gali būti, kad blokas sugėrė patalpos kvapus (kilimai, baldai). Jei reikia, kreipkitės į pardavėją.

Kaip pakeisti nuotolinio valdymo pulto baterijas?

Nuimkite baterijų dėklo dangtelį, įdėkite dvi naujas tos pačios rūšies baterijas (AA/LR6), laikydamiesi poliškumo (+/-). Nemaišykite naujų ir naudotų baterijų. Jei baterijų skystis pateko ant odos, gausiai nuplaukite vandeniu.

NAUDOJIMO INSTRUKCIJA MFZKT25VG MITSUBISHI

: aizdegsanas risks.

Ant vidinio ir (arba) išorinio jrenginio matomu simboliu reiksmes

A	ISPÉJIMAS (Gaisro pavojus)	Šiame jrenginyje naudiojamas degus šaltnešis. Šaltnešiui pratekějus ir patekus šalia ugnies ar šildymo dalies, susidarys Žalingú duju ir kils gaisro pavojus.
B	Priš naudiojama atidžiai perskaity kite NAUDOJIMO INSTRUKCIJA.
C	Priš naudiojama techninés priežiūros darbuotojai turi atidžiai perskaityti NAUDOJIMO INSTRUKCIJA ir MONTAVIMO VADOVA.
D	Daugiau informacijos pateikiama NAUDOJIMO INSTRUKCIJOJE, MONTAVIMO VADOVE ir pan.

• Siame gaminyje naudojamos besisukancios dalys ir dalys, galincios sukelti elektros smugi, todel pries pradedami naudotis jrenginiu butinai perskaitykite sias atsargumo priemones.
• Cia nurodytos svarbios atsargumo priemones, todel butina ju laikytis.
• Perskaite šiq instrukcija, laikykite ja kartu su montavimo instrukcija patogioje ir lengvai prieinamoje vietoje perziurai ateitye.

Zenklairju reiksmes

Yra didelé tikimbyé, kad netinkamas naudojimas gali sukelti didelji pavju, pavzdiuii, mirtj, sunku sužalojima ir pan.
ATSARGIA: Priklausomai nuo salygu, netinkamas naudojimas gali sukelti didelji pavoju.

Zenklu, naudojamu sioje instrukcijoej, reiksmé

: Niekada to nedarykite.
:Jitikinkite,kad laikotes instrukcij.
: Niekada nekiškite pirstu, Izadelès ir pan.
Niekada nelifkite ant iisorinio/vidinio jrenginio ir nieko ant jo nedekite.
: Elektros smugio pavojus. Bukite atsargus.
: Isitikinkite, kad iš elektrós izdo ijsjungete maitinimo laido kišuka.
Butinai isjunkite maitinima.
A : Gaisro pavojus.

I S P E J I M A S
	Nejunkite maitinimo laido j tarpinj taška, nenaudokite ilgi-namojo laido ir nejunkite keliuj [renginiuj i viena kintamosios srovés maitinimo lizda. · Tai gali sukelti perkaitimaj, gaisra ar elektros smügj.
	I sittlkinkite, kad elektrós kišukas yra Švarus ir saugai jkiškite jj i maitinimo lizda. · Purvas ant kištuko gali sukelti gaisra ar elektros smügj.
	Nesusukite, netraukite, nepaželskite ar nemodifi kuokite maitinimo laido, taip tat saugokite jj nuo karšćio poveikio bel neprispauskite sunkalks daiktais. · Tai gali sukelti gaisra ar elektros smügj.
	I renginiui veikiant, NEISJUNKITE/NEJUNKITE pertraukiklio ar neatjunkite/neprajunkite maitinimo laido. · Tai gali sukelti kibirkstis, kurios gali būti gaisro priežastis. · Kai vidinji renginj ISJUNGIATE nuotolinio valdymo pultiliu, jsitikinkite, kad pertraukiklis yra ijsjungtas arba atjungtas maitinimo laido kišukas.
	Nebukite ilgai ten, kur jur tiesiogiai gali veikti šalto oro srutas. · Tai gali būti Žalinga jūsu sveikatai.
	Naudotojas negali savarankiskai sumontuoti, perkelti, išmontuoti, pakeisti ar remontuoti I rangos. · Netinkamai elgiantis su oro kondiconieriumi gali kūti gaisras, galite patirti elektrós smügj, suszeisti, galimas vandens, duju nuotékis ir pan. Pasikonsultoike su pardavéju. · Jeigu pažeistas mailinimo laidas, siekiant išvengl ti pavojaus, jj turi pakeisti gamintojas arba serviso atstovas.
	Montuodami, perkeldami ar atlikdami technjin aptarnavimaj, Isittiklinkite, kad jokios kitos medžiagos, išskyrus nurodyta šaltnesj (R32/R410A), nepateko i Šaltnesio cirkuliavimoSYSTEMA. · Bet kokios pašalinéms medžiagos, pvz.,oras, gali sukelti nejprastá slegio kilima ir lemti sprogima ar sužeidimus. · Bet kokio kiti nei nurodty šaltnesio nadoojimas systemojié gali sukelti mechanijed imago, sistemas darbo sutrikimär renginio sugadinima. Blogiausiu atveju, tai gali būti rimta kliūtis gaminio sugumui užtkrinti.
	Śs prietasaina nera skirtas naudotis asmenims (jskaitant vaikus) su numazëjuslaïs fi zinlais, jutimo ar pschinalis gebëjmais arba neturintiens Žiniir patirties, išskyrus atvejus, kai asmuo, atsakin-gas už ju sauguma, juos prižūri ir išmoko, kaip naudotis prietaisu.
	Vaikai turi būti prižūrimi taip, kad negalétu zaisti su prietaisu.
	NEISJUNKITE pertraukiklio, išskyrus atvejus, kai yra degési li klapas arba kai atlekate techninés priežiūros ar patikros darbus. · Saltnesio nuotékio negalima nustatyir ir tai gali sukelti gaisra.
	I renginlo nemontuokite vietoje, kur gail atsirasti dūmu, duju ar vaistu. · Netoli vidaus renginio nenaudokite jokios propano, butano ar metano duijines jrangos, puršikipliu, pavyzdžiui, vabzdžiu, naikinimo priemoniu, ir dengimo medziagos. · Saltnesio jutiklis reagujoja j tai ir rodo klaida. Dél to renginys gali neveikti.

	(Ka daryti šaltnešio nuotékio atveju) Jeigu yra šaltnešio nuotékis, uzgessinkite gaisra, pavyzdžlul, šlytuvto, ir tinkamai išvédinkite patalpa, atidare langa. • Tuorm kreipikités j savo prekybos astvoja. • Vidinis jreinyns paskleidzia šaltneši veikdamas FAN režimu, kad būtu uzkirstas kelias gaisrui. Esant tokiai situacijai NEIS-JUNKITE pertraukiklio.
	Nekšike pirstu, lazdellu ar kitu objektu j oro ltraukimo ir išmetimo angas. • Tai gali lemli sužalojima, nes veikimo metu viduje esantis ventilatorius sukasi dideliu greiciu.
	Nejrastno veikimo atveju (pvz., pajute degésiu kvapaj) su-stabdykite oro kondiconieriu, atjunkite maitinimo kištuka ir ISJUNKITE svrves pertraukiklj. • Toliau eksploatuojan nejrastai veikianti jrenginji gali killi gedimas, gaisras arba galima palirti elektros smügi. Tokiu atveju kreipikites j pardavěja.
	Jeigu oro kondiconieriu nevésina ir nešildro, tikétina, kad šaltnešis pratekéjo. Pasteběje šaltnešio nuotékj,GERI išvédinkite patalpa ir nedelsdami pasitarkite su prekybos atstovu. NEISJUNKITE pertraukikllo. Jeigu remontuojan [renglin] rekla papildyi šaltnešio, Issamesnés informacljos suteiks techninenše prižūros specialistas. • Oro kondiconieriu je naudojamas šaltnešis yra saugus. Pa-prastai js neturi nutekéti. Vis delto, jeigu nutekějes šaltnešiskontaktujoa su Šilumos šaltiniu, tokiu kaip ventilatorius-sildyturnu, Žabinis šildtyturnu, dujiné virykle, gali susidarytkenksmingos dujos.
	Naudotojas niekada neturi plauti vidinio jrenginio vidaus. Jeigu reikia išvaltyi vidinio jrenginio vidu, kreipiktesj pardavěja. • Netinkamas ploviklis gali sugadinti viduje esančias plastikines dalis, todel gall atsirasti vandens protékis. Jeigu ploviklis kontaktujoa su elektrinemis dalimis ar varikiu, tai gali sukelti veikimo sutrikimus, dūmus ar gaisra. • Prietaas turi būti laikomas patalpoje, kurjoje néra nuolat veikiančių degimo šaltiniu (pavyzdžui: atviros liepsnos, veikiancio dujinio jrenginio ar elektrino šildtyvu). • Žinokite, kad šaltnešis neturi sklearnisti jokio kvapo. • Nenaudokite priemoniu atitirpimo procesuš pagreiniti ar nevalykite prietaiso - galima naudoti tik gamintojorekomen-duojamas priemones. • Nepradurkite ir nedeğinkite.
	Ši jrenginj ùbuta montuoti kambariouse, kurić grindu plotas didesnis už nurodtyla išorinlo jrenginlo montavimo vadove. • Žr. išorinio jrenginio montavimo vadova.
	Šis prietalias skirtas naudoti specialistui ar išmoktyliems naudotojams dirbtuvëse, lengvojoje pramonëje ar ükiuose arba komerciniam naudojuii naspecialistams.

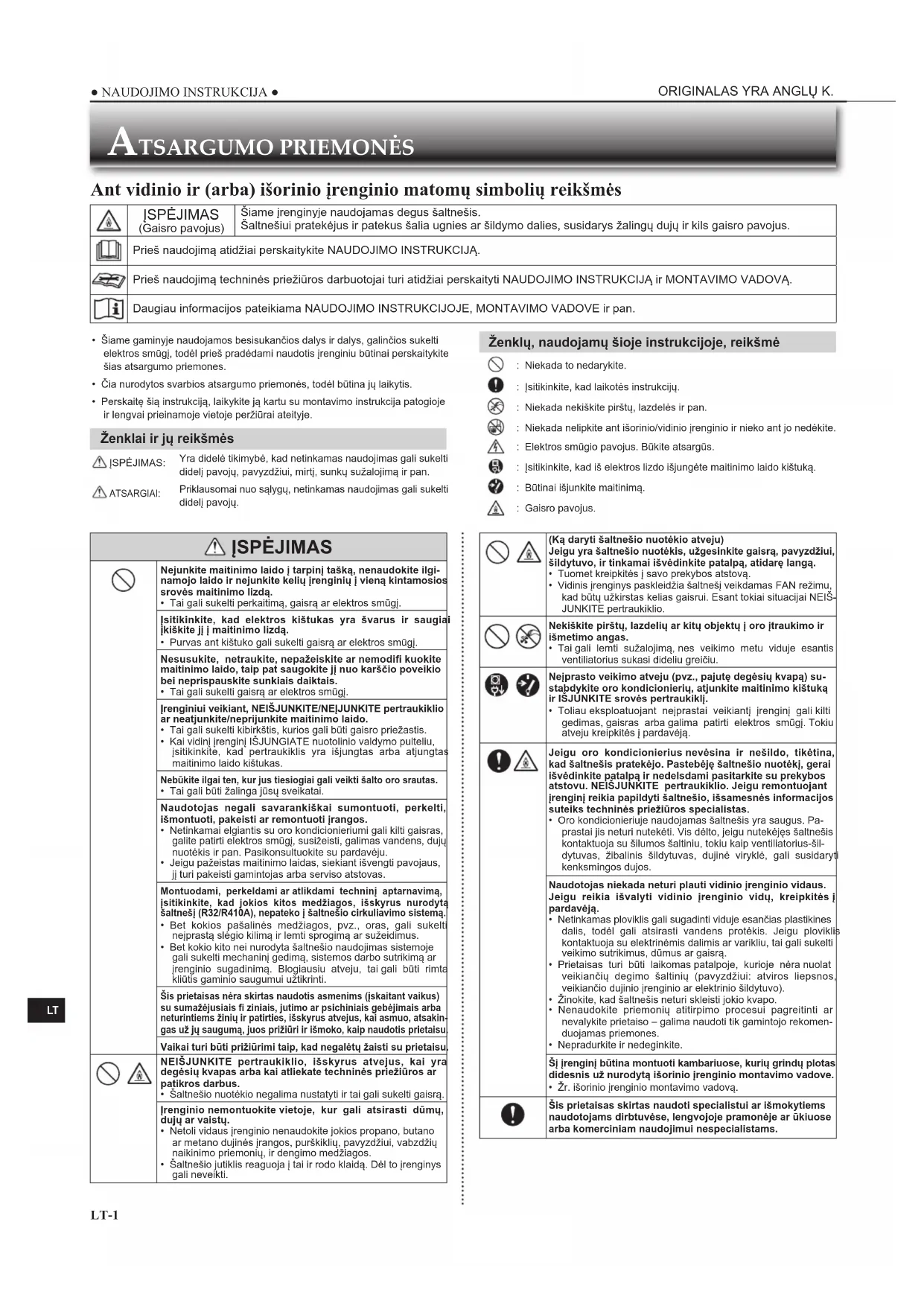

ATSARGUMO PRIEMONÉS

ATSARGIAI
	Nelieskite vidinio/širorinio jrenginio oro itraukimo angu ar alluminio plokšellu. • Galite susižeisti.
	Ant jrenginio negalima purkšti insetkticidu ar degiu skysčiu. • Tai gali sukelti gaisra ar jrenginio deformacija.
	Saugokite naminius gyvūnus ar augalus nuo tiesioginio oro srauto. • Tai gali pakenkti gyvūnams ar augalams.
	Po išoriniu/vidiniu jrenginiu nestatykite kitu elektros prie-taisu ar baldu. • Iš jrenginio gali praděti lašeti vanduo ir sukelti gedimus ar Žala.
	Nepallkite jrenginio ant paželisto montavimo stovo. • Jrenginys gali nukristi ir ka horsužeisti.
	Norédami nuvaltyi jrenginj arba juo naudotis, nelipkite ant nestabilaus suoliuko. • Galite nukristi ir susižeisti.
	Netraukite už maitinimo laido. • Tai gali sukelti lado viju Žtukimus ir lemti perkaitimau ar gaisra.
	Nejkrankite ir nearkykite bateriju, nemeskite ju jugnl. • Tai gali sukelti nuotěkji šs bateriju, gaisra ar sprogim.
	Esant dideliam drgnemui (santykinis drgnemias 80% ar dauglau) ir (arba) atvirlemi langams ar durims, neeksploa-tuokite jrenginio ilgiau nei 4 valandas. • Tai gali sukelti vandens kondensavimiši jrenginio viduje, kuris gali praděti lašeti ir suslapinti ar sugadinti baldus. • Vandens kondensavimasis oro kondcionieriaus viduje gali paskatinti Grybeliq atsisradim, pvz., pelesiu.
	Nenaudokite jrenglinio specialems tikslams, toklems kalp maisto saugojimas, gyvūnu, augalu auginimas ar prietaisu tikslumo palaikymas ir meno kūriniu laikymas. • Tai gali sukelti kokybès pablogëjma, pakenti augalams ar gyvūnams.
	Saugokite degimo prietaisus nuo tieslogninio oro srauto. • Tai gali sukelti nevisëka sudegim.
	Siekdami išvengti atsititkinio prarijimo, nieděkite baterljü j burna. • Prarijus baterija galima užsprungti ir (arba) apsinuodyti.
	Priš valydami jrenginj, ISJUNKITE jj ir atjunkite maitinimo kistuka arba ISJUNKITE pertraukiklj. • Tai gali lemti sužalojima, nes veikimo metu vidente esantis ventilatorius sukasi dideliu greïciu.
	Visas nuotolinio valdymo pultelio baterijas keiskite vienu metu, naudokite vienodos rúšies baterijas. • Senas baterjas naudojant su naujomis gali kilti perdaitimas, protékis ar sprogimas.
	Jeigu skystis, ištekëjes iš bateriju, pateko ant odos arba drabužiü, krupšcian nuplaukite tas vietas Švariu vandeniu. • Jeigu iš baterju ištekëjusio skyscio pateko j akis, gausiala ska-laukite j svariu vandeniu ir nedelsdami kreipkëtes j gydytoja.
	Jeigu jrenginys veikia karta u de gimo prietaisu, užtikrinkite gerä patalpü védinima. • Nepakankama ventilacića gali sukelti deguonies trūkuma.

Giaudint, atsiradus zaibo iskrovos tikimbyei, ISJUNKITE srovës pertraukiklj. Zaibo iskrova gali sugadinti jrengini.

Po keliu oro kondcionieriaus naudojimosezony, atlikdami iprastus patikrinimo ir techninéps priežūros darbus papil-domainai atlikite valmyo darbus. Duikës ir purvas gali sukelti nemalonius kvapus, skatinti grybelio augima, pavyzdžuii, pelësio, ar užkimstì šleidimo lataka, o tai gali sukelti vandens nuotëkj iš vidinio jrenginio. Del patikrinimo ir techninio aptarnavimo, kurie reikalauja specifi niu Žini ir igūdžiu, pasikonsultuokite su pardavèju.

Nejkute fungikliu drégnomis rankomis. Taigali sukelti elektrós smügj.

Neplaukite oro kondcionieriaus vandeniu ir neděkite ant jo daiktu kuriuose yra vandens, pavyzdžuii, géliu vazos. Taigali sukelti gaisra ar elektrós smügj.

Nellpkite an išorinlo/vidinlo jrenglinio ir nleko ant jo neděkite. Jei jus ar kitä daiktai nukris, galima patirti sužalojimu.

SVARBU

Nešvarus fl ttral sukella kondensavimi srenglinio viduje, tal skatina grybello augl ma (pavyzdžiui, pelésio). Todel oro ftlus rekomenduojama valtyi kas 2 savaites

Montuojant

ISPEJIMAS
	Dél jrenginio montavimo darbu pasitarkite su pardavéju. • Jrenginio neturi montuoti naudotojas, nes montuojan reika- lingos specialios Žiinos ir lgūdžiai. Netinkamai sumontavus oro kondcionieriu, gali [yväkti vandens, duju nuotékis, gaisras arba galima patiri elektrós smūg].
	Oro kondcionieriaus maitinimui turi būti uztikrintas atskiras maitinimo taškas. • Nepritalkyas maitinimo taškas gali sukelti perdimita ar gaisra.
	Nemontuokite jrenginio ten, kur galimas degiu duju nuotékis. • Jeigu nutekëjusios dujos kaupiasi aplink išorinj jrenginj, tai gali sukelti sprogimä.
	Tinkamai jzeminkite jrenginj. • Nejunkite jzeminimo laido prie dujotiekio, vandentiekio vamz- džiu, zaibolaïdžio, ar Telefono jzeminimo laido. Netinkamas jzeminimas gali sukelti elektrós smūgj.
ATSARGIAI
	Priklausomai nuo oro kondcionieriaus buvimo vietos (pvz., labai drëgnos vietos), sumontuokite nuotékio reie. • Jeigu nuotékio relé nasumontuota, galima patri elektrós smūgj.
	Isitikinkite, kad nutekantis vanduo nubèga tinkamai. • Jeigu nutekëjimo kanalas yra netinkamas, iš vidinio/ësorinio jren- ginio gali lašeti vanduo, kuris gali sudrekinti ir sugadinti baldus.
Nejprasto veikimo atveju Nedelsdami sustabdykite oro kondcionieriu ir pasikonsultuokite su pardavéju.

SALINIMAS

Fig. 1

Prideikus salinti s gamin, pasitarkite su pardavéju.

Pastaba.

Sio simbolo zenklas skirtas tik ES salims. Sio simbolo zenklas atttinka direktyvos 2012/19/ES 14 straipsnj "Informacia naudotojams"ir IX prieda,ir (arba) direktyvos 2006/66/EB 20 straipsnj "Informacia galutiniams naudotojams"bei II prieda.

Jusu MITSUBISHI ELECTRIC gaminys suprojeutotas ir pagamintas is akstos kokybes medziagur ic komponentu, kurios galima perdirbli ir (arba) naudoti pakartotini. Sis simbolis reiskia, kad nebaudojama elektros ir elektronine jrange, baterijos ir akumulatoriai turi buiti salinami atskiri nuo namu utiko atleku. Jei cheminis simbolis isspaudintas uz simbolio (Fig. 1), sis cheminis simbolis reiskia, kad baterjoje arba akumulatoriuje yra tam tikros koncentracijs sunklojometalo. Apie tai bus nurodyta toki budu: Hg: gyvdisabris (0,0005%) , Cd: kadmis (0,002%) , Pb: svinas (0,004%) Europos Sajungoje veikia atskiri atleku surinkimo punktai, skirti elektros ir elektroniniams gaminiams, baterijoms ir akumulatoriams. Siq ranga, baterjas ir akumulatorius tinkamai salinkite vietiniame atleku surinkimo punkte/perdirbimo centre. Padekite mums saugoti aplinka, kurjoe gyrovename!

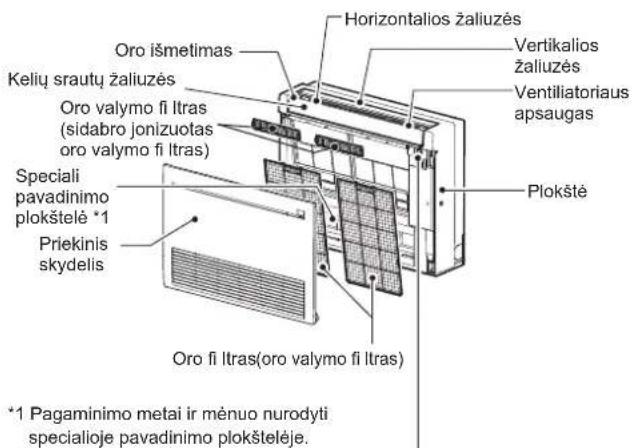

VISU DALIUPAVADINIMAI

Pateiktis ir naudojimo dalis (Kai atidarya trikeine plokste)

Nuotolinio valdymo signalu priemimo skyrius
Veikimo indikatoriaus lempute

Kada nuotolinio valdymo pultelio naudoti negalima...

Avarinj veikima galima aktyvinti paspaudus avarinj jungiklj (E.O SW) ant vidinio jrenginio.

Kaskart paspaudus E.O SW, veikimas keiiciasi tokia tvarka:

Veikimo indikatoriaus lemputé
Nustatyta temperatura: 24^ Ventillatoriaus greitis: Vidutinis Horizontalos zaliuzes: Automatisn

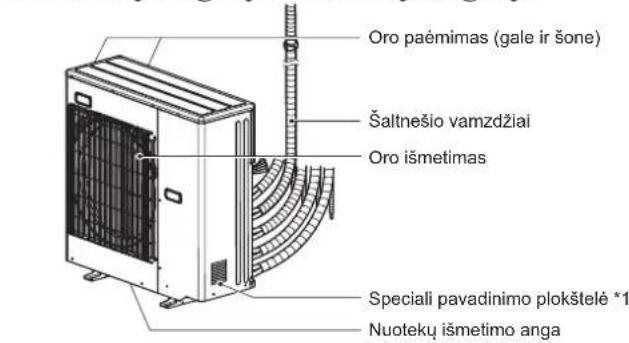

Išorinis jrenginysVidinis jrenginys

Isorinio Irenginio isvaizda gali skirtis.

*1 Pagaminimo metali ir menuo nurodyti specialioje pavadinimo plokstelje.

Pries PRADEDANT EKSPLOATACIJA

Pries pradedami: jiskite maitinimo laido kistuka i maitinimo lizda ir (arba) junkite sroves pertraukikli.

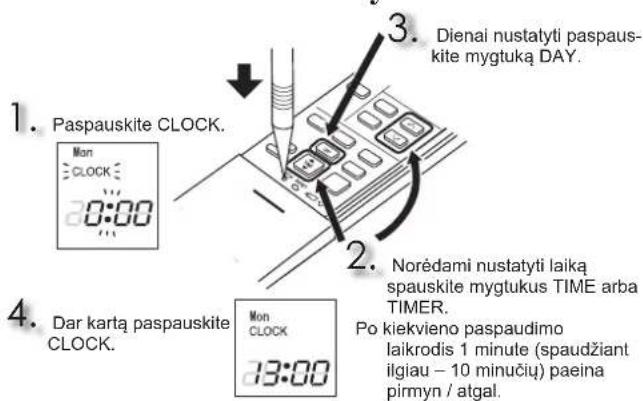

Dabartinio laiko nustatymas

Pries PRADEDANT EKSPLOATACIJA

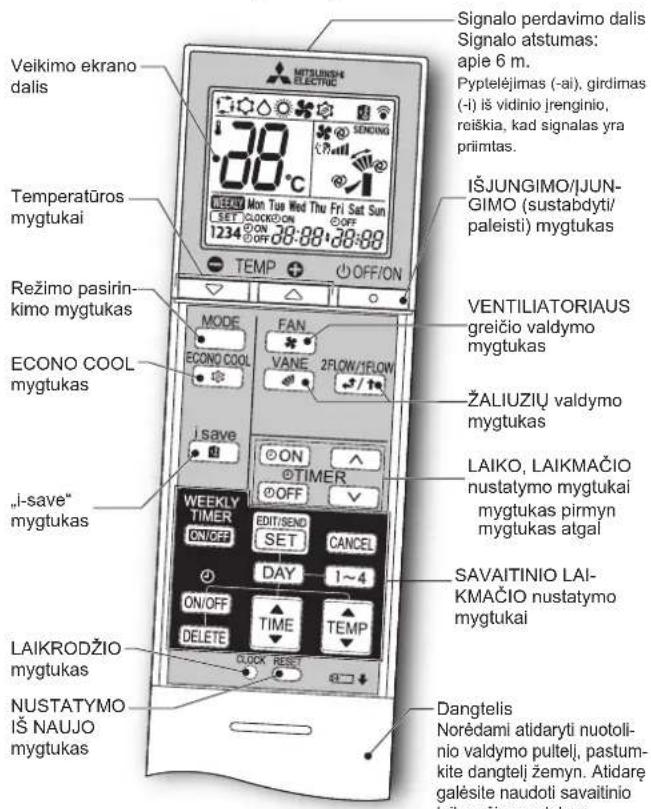

Nuotolinio valdymo pultelis

LAIKO, LAIKMACIO nustatymo mygtukai

Pakeiskite laika vèlesniu / ankstesniu

ON (JJUNGIMO laikmatis) : Irrenginys SIJJUNGIA nustatyu laiku.

(S) JUNGIMO laikmatis) jrenginis SSIJUNGIA nustatyu laiku.

Noredami nustatyti laikmatj, spauskite (pinnyn) ir v (atgal).

SAWAITINIO LAIKMACIO nustymo mygtukai

Nórdami jjungti savaitinio laikmačio nustatymo režima,
paspauskite SET.

Noredami pasirinkti nustatymo Diana ir numeroj, paspauskite DAY ir 1\~4

Noredami nustatyI JUNGIMA/ISJUNGIMA, laika ir tempera-tura, spauskite ON/OFF, TME. TEMP

Noredami užbaigti ir nusiústi savaitinio laikmačio nustatymus, spauskite SET

Noredami JUNGTI savaitinj laikmatj, spauskite cTIMER. (WEEKY sviecia.)

Noredami ISJUNGTI savaitinlaikmati, dar kartapaspauskite WEEKLY TIMER (toja sviesti.)

Kai vidinis jrenginys nustatomas j AUTO, girdesis du trumpi pypteljimal.
Horizontalios zaliuzes / keliu srautu zaliuzes judinimas rankiniu budu gali sukelti problemy.
Horizontaliosos zaliuzes / kelli sprauty zaliuzes automatiskai juda tam tikrais intervalais, kad butu galima nustatyj ud pateti, ir po to sugrižta j nustatytapadeti.
Kai ori isleidimo anga yra perjungiama tarp 1 FLOW ir 2 FLOW, horizontaliosios zaliuzes gali judeti ir keisti padetis.

ZALIUZIy valdymo mygtukas

Paspauskite 2FLOW/1FLOW, kad pasirinktumete oro isleidimo anga (-as).

Kai pasirenkamas 2 FLOW,oras puciamas is jrenginio virsaus ir pirekio. Kai pasirenkamas 1 FLOW, oras puciamas tik is jrenginio virsaus.

Keliu sprutu zalizés yra automatiskai nustatomos j tinkama pavétj. Netgi jei pasirinktas 2 FLOW, oras bus pucliamas tik iis jrenginio vir-saus esant sioms salygoms:

• Dirbant rezimu COOL/DRY: patalpos temperatura yra arti nustalytos temperaturos. Oro kondicionierius veike 0,5-1 valanda.
• Dirbant rezimu HEAT: oro srauto temperatura yra zema. (Atsildymo metu, pradedant darba ir pan.)

ECONO COOL mygtukas

Nustatyta temperatur ir oro srauto krypti automatiskai keicia mikroprocesorius.

,i-save"mygtukas

Supaprastinta nustatymo fungcija leidzia jungti pageidauja
mus (is anksto nustatytus) nustatymus viena karta paspaudus
save. Dar karta paspaudus is karto grjsite prie ankstesniu
nustatymu.

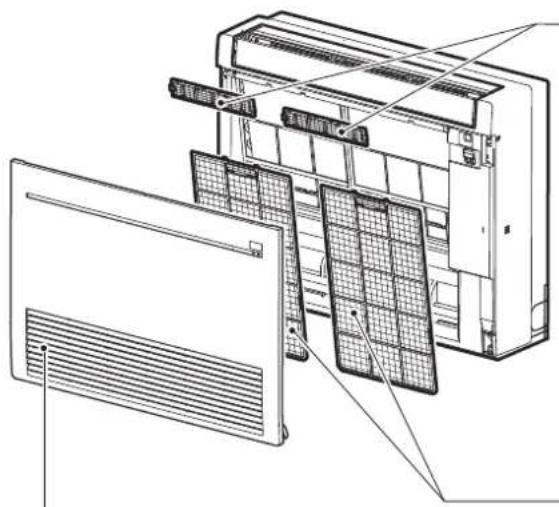

VALYMAS

Instrukcijos

Pries valydami, isjunkite elektros energijos tiekimarba pertraukiklj.
Elkites atsargiai, rankomis nelieskite metaliniu daliu.
- Nenaudokite benzino, skiediklio, poliravimo milteliu ar insekticidu.
- Naudokite tik atskiestus neutralius valiklius.

Dziovindami dalis neveikite ju tiesoginiais saulés spinduiliais, karšciu ar liepsna.
Nenaudokite karstesnio kaip 50°C vandens.
- Nenaudokite šveilimo šepečio, kietos kempinés ar pan.
- Nemirkykite ar neskalaukite horizontalos zaliuzes.

Oro valymo fi ltras (sidabro jonizuotas oro valymo fi ltras)

Oro fi ltro galine pusé

Valy kite kas 3 menesius:

dulki siurbli ivalykite purva.

Jeigu purvo nepavyksta pašalinti dulkiu siurbliu:

prieskalaudami filtrqirjo remag sudrekinkite drungnu vandeniu;
(Nepavykus pasalinti neśvarumu, galimnaudoti atskiestus svelnius ploviklius.)
isplove, gerai isdziovinkite pavesye.

Kas metus:

pakeiskite fi ttra nauj, tai uztkrins efektvyveikima
Dalias numeris MAC-2370FT-E

Oro filtras (oro valymo filtras)

Valykite kas 2 savaites
- Pašalinkite purva dulki siurbliu arba isskalaukite vandeniu.
Isplove vandeniu, gerai iSziovinkite pavesyje.

Priekinis skydelis

1. Abiejose Irenginio pusese paspauskite ausele zemyn, kad atidaryumete prikeine plokste.
2. Patraukite priekine plokste saves link, kad ja nuimtumete.
3. Visiskai atidarykite pirekine plokste ir tuomet ja nuimkite.
   Valykite sausa, svelnia sluoste arba plaukite vandeniu.
4. Nemirkykite vandenyje ilgiau kaip dvi valandas.
   Priesjdedami,geraiisdziovinkite pavesyje.
5. Priekijn skydelj jdekite lakydamiesi nuemimo proceduros atvirksia tvarka.

↑
2

Svarbu

Noredami uztkrinti geriausia velkima ir sumazinti energijos suvartojima, regulariaiar valykite fi Itrus.
- Neśvarus f.litr sulkka kondensavlimi [Igreŋnlo viduje, tal skatina grybello auglma (pavyzdžuln, peléso). Todel oro f.ltrus rekomenduolama valtyi kas 2 savaites.

Si informacija pagrsta REGLAMENTU (ES) Nr. 528/2012

MODELIO PAVADINIMAS	Apodoras gaminys(Dalles pavadinimas)	Aktyviosios medziagos(CAS Nr.)	Nuosavybè	Nauojimo instrukcija(Saugaus tvarkymo informacija)
MFZ-KT25/35/50/60VG	FILTRAS	Sidabro natrio vandenilio cirkonio fosfatas (265647-11-8)	AntibakterinisPriešgrybelinis	Ši gaminj naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytaja paskirtj.Neděkite jburna. Laiky kite vaikams nepasiekiamo je viETOJE.
		Sidabro cinko ceolitas (130328-20-0)	Antibakterinis	Ši gaminj naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytaja paskirtj.Neděkite jburna. Laiky kite vaikams nepasiekiamo je viETOJE.
MAC-2370FT-E	FILTRAS	Sidabro cinko ceolitas (130328-20-0)	Antibakterinis	Ši gaminj naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytaja paskirtj.Neděkite jburna. Laiky kite vaikams nepasiekiamo je viETOJE.

Net jeigu patikrinus sluos punktus jrenginys nepradae veikti tinkamai, nustokite naudoti oro kondictionieri ir pasikonsultuokite su pardavéju.

Pozymis Paaliskinmas Ir tikrinimo patarimal

Vidinis jrenginys
Vidinis jrenginys neveikia. • Ar jjungtas groves pertraukikliss? • Ar jjungtas maitinimo lado kistukas? • Ar nustatytas JJUNGIMO laikmatis?
Iš nujo paleidus jrenginj, jis neveikia maždaug 3 minutes.	Taip veikia jrenginio apsauga, kuriqa valdo mi-kroprocesorius. Prašome palaukti.
Iš vidinio jrenginio oro ilsmetimo angos issiskirua rūkas.	Iš jrenginio pučiamasorasstaiga atvésina drégme, esančia patalpoje ir ji pavrista j rūka.
HORIZTALIJI ZALIUZIJ siū-bavimas trumper sustabdomas, véliau vél pradeda veiktii.	Tai jjrasstas HORIZTALIJI ZALIUZIJ siūba-vimo režimo veikimas.
Veikimo metu keičiama oro srauto kryptis. Horizontalizji zaliuziu / keliu sraútu Žaliuziu krypties negalima pakeisti, naudojan ntutolinovaldymo pultei.	Veikiant Šildymui, jeigo oro srauto temperatūra yra per Šeema, arba výkstat atittirpinimui, horizontalios Žaliuzës automatismai nustatomos j vertikālia padétj. Keliu sraute Žaliuzës yra nustatomos i uždarymo padétj. Kai oro kondictionierius veikia COOL arba DRY režimu ir oro pūtumas horizontalitya kryptimi tpe-siasi 1 valanda, oro srauto kryptis automatismai nustatoma j padétj (1), siekiant apsaugoti nuo kondensato lasejimo. Keliu sraute Žaliuzës yra nustatomos i uždarymo padétj. Horizontalolios Žaliuzës ir keliu sraute Žaliuzës automatismai juda tam tikrais intervalais, kad būtu galima nustatyti ju padétj, ir po to sugrijžtaj nustatya padétj.
Veikiant Šildymui, veikimas sustabdomas maždaug 10 minučiu.	Attiekamas isorino jrenginio attirpinimas. Kadangi tiralka daugiausial 10 minučiu, prašome palaukti. (Kai laku temperatura yra per Žema ir drégmès lygis per aukstas, susiformuoja serkšnas.)
Jungus maitinima, jrenginys pats prada de veiktí, hors nera valdomas nuotolinio valdymo pulteliu.	Šiouse modeliouse yra jdiegta automatimio paleidimo is naju fungcjä. Kali jrenginio veikimo nasustabzius nuotolinio valdymo pulteliu ijsjungiamas maiti-nimo saltinis, jrenginys automatismai nustadde vekti tuo pači ružimo, kaip ir priesmattimino ijsjungimaj. Žr. „Automatinio paleidimo is naju fungcjä".
Keliu srautu Žaliuzës automatismai kai atsidaro ir užsidaro.	Keliu srautu Žaliuzës automatismai valdo mikrokompiuteris pagal oro srauto temperatūrā ir oro kondictionierius veikimo laika.
Vidinis jrenginys, kuris neveikia, jsyla, girdisi garsai panasús j vandens cirklavimá.	Nedidel i kiekiai šaltnešio teka i vidinj jrenginj, net jeigu jis neveikia.
Begant laikui, vidinis jrenginys pakeiţia spalva.	Plastikas, veikiamas kai kurij faktoriú, tokiu kaip ultravioletinialia spindulai, temperatūrā, pagelsta, tai neturi jokios itakos jrenginio veikimui.
Išorinis jrenginys (Kelios sistemos)
Pasirinkus Šildyma, veikimas nepradedesamas is karto.	Jeigu veikimas pradedesamas, vykdant isorino jrenginio atsilidyma, gall praetičile keletas minuči (maks. 10 minuči), kol bus pradētas pusti šilfas oras.
Išorinio jrenginio ventilatorius nesisuka, net jeigu veikia kom-presorius. Ventilatoriui pradejus suktiis, jis netrukus sustoja.	Jeigu, veikiant věsinimui, laku temperatūrā yra zeema, ventilatorius veikia su pertauukomis, taip užtkirindamas pakovankama věsinimò pajéguma.
Iš isorino jrenginio teka vanduo.	Veikiant COOL ir DRY rezimams, varMZdiáir ir varMZdižü jungtgys yra atvésinami, dél to konden-suojasi vanduo. Veikiant Šildymui, vanduo kondensuojasi an Šilumokačio ir lasa. Veikiant Šildymo režimi, vykdant ant isorino jrenginio prišalusio vandens atitirpinimo operacijă, jis ištrispsta ir vanduo lasa.
Iš isorino jrenginio verziasi balti dūmai.	Veikiant Šildymo režimi, vykdant atitirpinimo operacija susiformave garai atrodo kaip balti dūmai.
Nuotolinio valdymo pultelis
Nuotolinio valdymo pultelio ekranas nešviečica ar yra priteremes. Vidinis jrenginys nereagujoj nuotolinio valdymo pultelio signala.	Ar neišsekulos baterjos? Ar teisingas bateriju poliskumas (+,-)? Ar tu paciu metu néra naudojamos kito elektrinio prietaiso nuotolinis valdymo pultelis?

Pozymis Paaliskinimas Ir tikrinimo patarimal

Nevësina arba nešildo
Kambarys nepakankamai vësinamas ar šildomas.	• Ar tinkamai nustatyta temperatūra? • Ar tinkamai nustatyas ventilatorius? Nustaty- kite ventilatoriaus greitj „Aukëstas“ arba „Labai aukëstas". • Ar oro isleidimo angos pasirinkimas nustatyas j 1 FLOW? Nustatykite j 2 FLOW. • Ar Švarus fi Itras? • Ar Švarus vidinio jrenginio ventilatorius ar šilumo- kaitis? • Ar isorinio ir vidinio jrenginiu oro paëmimo išmetimo angu neužstoja jokios kūlūtys? • Ar neatidaryi langai arba durys? • Gali prabëgti tam tikras laikas, kol bus pasiekta nustatyta temperatūra, arbaJos gali nepavykti pasiekti, priłausomai nuo patalpos dydžio, aplinkos temperaturos ir pan.
Patalpa nepakankamai vësinama.	• Kai patalpoje naudojamas ventilatorius ar dujiné virykë, vësinino poreikis iśauga, todél gali būti nepakankamai vësinama. • Kai lauko temperatūrā yra aukësta, vësinimó efektyvumas gali būti nepakankamas.
Kambarys nepakankamai šildomas.	• Kai lauko temperatūrā yra Žema, šildymo efek- tvyvumas gali būti nepakankamas.
Tik ijungus šildymo režima ne- pradedesamü pūsti siltasoras.	• Palaukite, kol jrenginys pasiruoš pūsti šilṭa orq.
Oro srautas
Oras, pučiamas is ĵvidinio jren- ginio, turi keistä kvapà.	• Ar Švarus fi Itras? • Ar Švarus vidinio jrenginio ventilatorius ar šilu- mokaitis? • Jrenginys gali jsiurbti kvapα, sklindanti iš sienu, kilimu, baldu, drabuziu ir pan., ir išpūsti ji kartu su oru.
Garsas
Girdisi skilinëjimo garsas.	• Šis garsas girdimas traukiantis / plečiantis plokš- tei, pavyzdžui, del temperatūros plykiči.
Girdimas vandens burbuliavimo garsas.	• Šis garsas girdimas, kai iš isleidimo Žamos ab- sorbuojamas laukooras jjungiant ribojimo skyda ar ventilatoriu, todél vanduo teka j isleidimo Žama ir yra ismetamas j lauka. Garsas taip pat girdimas, kai j isleidimo Žarnu pučiamas oras, esant stipriam vějui.
Iš vidinio jrenginio girdisi mechaninalia garsai.	• Tai kompresoriaus arba ventilatoriaeus jungimo/ išjungimo garsai.
Girdimas vandens tekëjimo garsas.	• Tai saltnešio arba kondensato tekëjimo garsas.
Kartais girdimas šnypstimo garsas.	• Šis garsas girdimas, kai jrenginio viduje pasikel- cia šaltnešio tekëjimo srautas.
Iš vidinio jrenginio girdimas varikliio veikimo garsas ir maïšymo garsas.	• Šis garsas girdimas iš vidinio jrenginio isleidziant COOL/DRY (džiovinimas/vesinimas) veikimo melu susikondensavusi vandenj. • Vandens isleidimo garsas taip pat gali sklisi ist neveikianciu vidiniu jrenginiu. (Garsas nutilis automatiskai. Prašome palaukli.)
Laikmatis
Savaitinis laikmatis neveikia pagal nustatymus.	• Ar neijungtas JJUNGIMO/IŠJUNGIMO laikmatis? • Persiúskite savaitinio laikmačio nustatymo informacijs i vidinji jrenginii. Kai vidinis jrenginyssékmingai prilma informacija, pasigrista ilgas pyptelëjimas. Jeigu informacjos nepavyksta primiti, girdimi 3 trumpi pyptelëjimal. Isitikinkite, kad informacija buva priimta sékmingai. • Ilykus energijos tiekkimo sutrikimui ir issijungus pagrindiniam maitinimo Šaltiniui, vidinjo jrenginio laikrodis gali būti nustatyas neteisingai. Todé salavittinis laikmatis gali veikti netinkamai. Isitikinkite, kad nuotolinio valdymo pulteli j vidinji jrenginji nukreipēte taip, kadjis galétu priimtsigna.
Irenginys pats prada/nustoja veikti.	• Ar nustatyas savaitinis laikmatis?

Manual Download

JEIGU MANOTE, KAD IVYKO GEDIMAS

Toliau nurodytais atvejais nustokite naudoti oro kondictionieriy ir pasikonsultuokite su pardavéju

• Kai is vidinio jrenginio lasa arba bega vanduo.
  Kai mirksi kairioji veikimo indikatoriaus lempute.
• Kai dažnai išsijungia srovés pertraukiklis.
• Nuotolinio valdymo pultelio signalas nera priimamas patalpoje, kurioje yra naudojamos fluorescincines lempos su elektroniniu paleidimo balastu (fluorescincines lempos su keitiklais ir pan.)
  Oro kondictioneriaus veikimas trukdo priimti radijo ar televizijos signala. Veikiamam prietaisui gali buti reikalingas signalo stiprintuvas.
• Kai girdisi nejprasti garsai.
• Kai pastebima, kad prateka šaltnešis.

SPECIFIKACIJOS

Modelis	Nustatyli pavadinimä		- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	Vidinis		MFZ-KT25VG MFZ-KT35VG MFZ-KT50VG MFZ-KT60VG
	Išorinis		- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Funkcija Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas ŠildymasVēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vēsinimas Šildymas Vīn	- / N, 230 V, 50 Hz
Galia		kW	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Ivestis		kW	0,020 0,024 0,020 0,024 0,037 0,052
Svoris	Vidinis kg		14,5 15,0
IP kodas	Vidinis		IP20
Leistinasis didžiausias veikimo slegis	ŽS ps	MPa	-
	AS ps	MPa	4,15
Triukšmo lygis(vienas)	Viduje (Labai aukštas/Aukštas/Vidutinis/Ze-mas/Tylus)	dB(A)	41/37/31/24/19	44/37/30/23/19	41/37/31/24/19	44/37/30/23/19	48/42/47/32/28	49/44/40/35/29	53/46/40/36/28	51/47/41/35/29
Oro srauto tūris(vienas)	Viduje (Labai aukštas/Aukštas/Vidutinis/Ze-mas/Tylus)	m3/min	8,9/7,8/6,5/4,8/3,9	9,7/7,3/5,6/4,0/3,5	8,9/7,8/6,5/4,8/3,9	9,7/7,3/5,6/4,0/3,5	12,3/10,4/8,6/6,7/5,6	14,0/11,6/9,4/7,7/6,0	15,0/12,3/9,6/8,0/5,6	14,6/12,5/9,7/7,7/6,0
Triukšmo lygis (keli)	Viduje (Labai aukštas/Aukštas/Vidutinis/Ze-mas/Tylus)	dB(A)	43/38/33/28/23	44/39/34/28/24	43/38/33/28/23	44/39/34/28/24	48/42/47/32/28	49/44/40/35/29	-	-
Oro srauto tūris(keli)	Viduje (Labai aukštas/Aukštas/Vidutinis/Ze-mas/Tylus)	m3/min	9,0/7,8/6,5/4,8/4,2	9,7/7,8/6,3/4,9/4,2	9,0/7,8/6,5/4,8/4,2	9,7/7,8/6,3/4,9/4,2	12,3/10,4/8,6/6,7/5,6	14,0/11,6/9,4/7,7/6,0	-	-

Garantuojas veikimo diapazonas

		Vidinis	Išorinis
Vésinimas	Virsutiné rba	32 °C DB23 °C WB	*Pastaba 2
	Apatiné rba	21 °C DB15 °C WB
Šildymas	Virsutiné rba	27 °C DB-
	Apatiné rba	20 °C DB-

DB: sausas termometras
WB: dregnas termometras

Pastaba.

1. Veikimo sallya

Vesinimas - Vidinis jrenginys: 27°C DB, 19°C WB

Isorinis jrenginys:35°C DB

Sildymas — Vidinis jrenginys: 20°C DB

Isorinis jrenginys:7°C DB, 6°C WB

1. Del techniniu duomeny kreipkites j prekybos atstova ir (arba) zr. kataloga.

Modelis			MFZ-KT25VG	MFZ-KT35VG	MFZ-KT50VG
Vesinimo pajégumas	juntamojo	P rated.c kW	1,98	2,45	3,60
	slaptojo P	rated.c kW	0,52	1,05	1,40
Sildymo pajégumas		P rated.h kW	2,90	4,00	5,70
Bendra elektriné vartojamoi galia		Pelec kW	0,024	0,024	0,052
Garso galios lygis (kiekvieno spartos nuostácio, jei talkoma)		LwA dB(A)	54/47/43/37/35	54/47/43/37/35	60/54/49/42/39

(EU)2016/2281

suo vien tik savo atsakomybe pareiskia, kad tolia apibudinti oro kondictioneriai ir silumos siurblial skirtl naudoti gyvenamosiose, komercinese ir lengvosios pramones aplinkose:

ovme Izavljule pod iskujcivom odgovmso scu da su kilmatzacjski uredaji i toplinskie dzilace opisune u nestavku namijenjeni za upotrebu u stamenim i poslovnim okruzenjima te okruznilma lake Industrie

ovim izjavlju ne svoju iskjučivu odgovornost da su klima-uredaji toptnne pumpe opisane u daljem tekstu za upotrebu u stabenim, komercijalnim okruženjima i okruženjima sa lakom industrijno

HACTORIIMM 3AIRERET 6eepa HcSeBIOHYO 0BETCTBEHOCTb,3aTO,TOKHNIOIOHOEPH NENIOBBHE HACoS,ONICAHNIE HIKKe IPOJINHAHAHHe HNE JIAKINYATAI IN B XNIHNIOMEHOHNA, TOPOBIBX 3ANx HApnePnTHAENKPOPNBILNHEHOCHT:

LIM 3AARn5, 6epHy a ce 6noBHy iDnOuIbIaHbIcH3a z ce, 10 KO KNDIOHER TENNOI HACOs, OINCAHI NIKKHe I PRN3HAeHNI DRA BIKOPMCTAHN B KNTNOHX pPMiueHHX, TOPOBIEHNN 3AIAH I Na IIITPMECMETBA XLEKOTI POMMCIOBOCTI:

MITSUBISHI ELECTRIC, MFZ-KT25VG, MFZ-KT35VG, MFZ-KT50VG, MFZ-KT60VG
