NAUDOJIMO INSTRUKCIJA MSZ-AP71VGK MITSUBISHI

• Nokritot jūs varat gūt traumas.

Nevelciet aiz strāvas vada.

Ant vidinio ir (arba) išorinio įrenginio matomų simbolių reikšmės

	JSPĖJIMAS(Gaisro pavojus)	Šiame įrenginyje naudojamas degus šaltnešis.Šaltnešiui pratekėjus ir patekus šalia ugnies ar šildymo dalies, susidarys žalingų duju ir kils gaisro pavojus.
	Prieš naudojimą atidžiai perskaitykite NAUDOJIMO INSTRUKCIJA.
	Prieš naudojimą techninės priežiūros darbuotojai turi atidžiai perskaityti NAUDOJIMO INSTRUKCIJA ir MONTAVIMO VADOVA.
	Daugiau informacijos pateikiama NAUDOJIMO INSTRUKCIJOJE, MONTAVIMO VADOVE ir pan.

• Šiame gaminyje naudojamos besisukančios dalys ir dalys, galinčios sukelti elektros smūgī, todėl prieš pradėdami naudotis įrenginiu būtinai perskaitykite šias atsargumo priemones.
• Čia nurodytos svarbios atsargumo priemonės, todėl būtina jų laikytis.
• Perskaitę šią instrukciją, laikykite ją kartu su montavimo instrukcija patogioje ir lengvai prieinamoje vietoje peržiūrai ateityje.

Ženklai ir jų reikšmės

!SPÉJIMAS:

Yra didelė tikimybė, kad netinkamas naudojimas gali sukelti didelį pavojų, pavyzdžiui, mirtį, sunkų sužalojimą ir pan.

! PERSPÉJIMAS:

Priklausomai nuo sąlygų, netinkamas naudojimas gali sukelti didelį pavojų.

Ženklų, naudojamų šioje instrukcijoje, reikšmė

: Niekada to nedarykite.

: Isitikinkite, kad laikotės instrukciju.

: Niekada nekiškite pirštų, lazdelės ir pan.

: Niekada nelipkite ant išorinio/vidinio jrenginio ir nieko ant jo nedėkite.

: Elektros smūgio pavojus. Būkite atsargūs.

: Isitikinkite, kad iš elektros lizdo išjungėte maitinimo laido kištuką.

: Būtinai išjunkite maitinimą.

: Gaisro pavojus.

: Niekada nelieskite drėgna ranka.

: Niekada netaškykite vandens ant jrenginio.

! ISPÉJIMAS

Nejunkite maitinimo laido i tarpini tašką, nenaudokite ilginamojo laido ir nejunkite kelių įrenginių i vieną kintamosios srovės maitinimo lizdą.

• Tai gali sukelti perkaitimą, gaisrą ar elektros smūgį.

Isitikinkite, kad elektros kištukas yra švarus ir saugiai jkiškite ji maitinimo lizda.

- Purvas ant kištuko gali sukelti gaisrą ar elektros smūgj.

Nesusukite, netraukite, nepažeiskite ar nemodifi kuokite maitinimo laido, talp pat saugokite Jl nuo karščio povelklo bel neprispauskite sunklals daiktals.

• Tai gali sukelti gaisrą ar elektros smūgį.

Irenginiui veikiant, NEIŠJUNKITE/NEIJUNKITE pertraukiklio ar neatjunkite/neprijunkite maitinimo laido.

• Tai gali sukelti kibirkštis, kurios gali būti gaisro priežastis.

- Kai vidinj jrenginj IŠJUNGIATE nuotolinio valdymo pultellu, jsitikinkite, kad pertraukiklis yra išjungtas arba atjungtas maitinimo laido kištukas.

Nebūkite ilgai ten, kur jus tiesiogiai gali veikti šalto oro srautas.

• Tai gali būti žalinga jūsų sveikatai.

Naudotojas negali savarankiškai sumontuoti, perkelti, išmontuoti, pakeisti ar remontuoti |rangos.

- Netinkamai elgiantis su oro kondicionieriumi gali kilti gaisras, galite patirti elektros smūgj, susižeisti, galimas vandens, dujų nuotėkis ir pan. Pasikonsultuokite su pardavėju.

- Jeigu pažeistas maltinimo laidas, siekiant išvengti pavojaus, jì turi pakeisti gamintojas arba serviso atstovas.

Montuodami, perkeldami ar atlikdami techninj aptarnavimą, isitikinkite, kad jokios kitos medžiagos, išskyrus nurodytą šaltnešj (R32), nepateko j šaltnešio cirkuliavimo sistemą.

- Bet kokios pašalinės medžiagos, pvz., oras, gali sukelti nejprastą slėgio kilimą ir lemti sprogimą ar sužeidimus.

- Bet kokio kita nei nurodyta šaltnešio naudojimas sistemoje gali sukelti mechaninį gedimą, sistemos darbo sutrikimą ar įrenginio sugadinimą. Blogiausiu atveju, tai gali būti rimta kliotis gaminio saugumui užtikrinti.

Šis prietaisas nėra skirtas naudotis asmenims (Iskaltant valkus) su sumažėjusiais fi ziniais, jutimo ar psichiniais gebėjimais arba neturintiems žinių ir patirties, išskyrus atvejus, kai asmuo, atsakingas už jų saugumą, juos prižiūri ir išmoko, kaip naudotis prietaisu.

Vaikai turi būti prižiūrimi taip, kad negalėtų žaisti su prietaisu.

Nekiškite pirštų, lazdelių ar kitų objektų i oro įtraukimo ir išmetimo angas.

- Tai gali lemti sužalojima, nes veikimo metu viduje esantis ventilatorius sukasi dideliu greičiu.

Nejprasto veikimo atveju (pvz., pajutę degėsių kvapą) sustabdykite oro kondicionlerų, atjunkite maitinimo kištuką ir IŠJUNKITE srovės pertraukiklį. • Toliau eksploatuojant nejprastai veikiantį jrenginį gali kilti gedimas, gaisras arba galima patirti elektros smūgį. Tokiu atveju kreipkitės i pardavėją.

Jeigu oro kondicionierius nevésina ir nešlido, tikétina, kad šaltnešis pratekėjo. Pastebėję šaltnešio protėkj, nedelsdami išjunkite jrenginį ir gerai išvėdlnkite patalpą, tada pasltarkite su pardavėju. Jeigu remontuojant jrenginį reikia papildyti šaltnešiu, išsamesnės informacijos suteiks techninės priežiūros specialistas.

- Oro kondicionieriuje naudojamas šaltnešis yra saugus. Paprastai jis neturi nutekėti. Vis dėlto, jeigu nutekėjęs šaltnešis kontaktuoja su šilumos šaltiniu, tokiu kaip ventiliatorius-šildytuvas, žibalinis šildytuvas, dujinė viryklė, gal susidaryti kenksmingos dujos.

Naudotojas niekada neturi plauti vidinio jrenginio vidaus. Jeigu reikia lšvalyti vldinio jrenginio vldu, krelpkltės | pardavėją.

- Netinkamas ploviklis gali sugadinti viduje esančias plastikines dalis, todėl gali atsirasti vandens protėkis. Jeigu ploviklis kontaktuoja su elektrinėmis dalimis ar varikliu, tai gali sukelti veikimo sutrikimus, dūmus ar gaisrą.

- Prietaisas turi būti laikomas patalpoje, kurioje néra nuolat veikiančių degimo šaltinių (pavyzdžiui: atviros liepsnos, veikiančio dujinio įrenginio ar elektrinio šildytuvo).

- Žinokite, kad šaltnešis neturi skleisti jokio kvapo.

- Nenaudokite priemonių atitirpimo procesui pagreitinti ar nevalykite prietaiso – galima naudoti tik gamintojo rekomenduojamas priemones.

- Nepradurkite ir nedeginkite.

Vidinj jrenginj būtina montuoti patalpose, kurių grindų aukštis didesnis už nurodytą. Pasitarkite su pardavėju.

Šis prietaisas skirtas naudoti specialistui ar išmokytiems naudotojams dirbtuvėse, lengvojoje pramonėje ar ūkiuose arba komerciniam naudojimui nespecialistams.

⚠️ PERSPÊJIMAS

Nelieskite vidinio/išorinio jrenginio oro jtraukimo angų ar aliuminio plokštelių.

• Galite susižeisti

Ant jrenginio negalima purkšti insekticidų ar degių skysčių.

• Tai gali sukelti gaisrą ar jrenginio deformaciją.

Saugokite naminius gyvūnus ar augalus nuo tiesioginio oro srauto.

• Tai gali pakenkti gyvūnams ar augalams.

ATSARGUMO PRIEMONÈS

Po išoriniu/vidiniu jrenginiu nestatykite kitų elektros prietaisų ar baldų.

- Iš jrenginio gali pradėti lašėti vanduo ir sukelti gedimus ar žalą.

Nepalikite jrenginlo ant paželsto montavimo stovo.

- Irenginys gali nukristi ir ką nors sužeisti.

Norédami nuvalyti jrenginj arba juo naudotis, nelipkite ant nestabilaus suolluko.

• Galite nukristi ir susižeisti.

Netraukite už maitinimo laido.

• Tai gali sukelti laido viju įtrūkimus ir lemti perkaitimą ar gaisrą.

Nejkraukite ir neardykite bateriju, nemeskite jų i ugni.

• Tai gali sukelti nuotėkį iš baterijų, gaîsrą ar sprogimą.

Esant dideliam drègnumui (santykinis drègnumas 80 % ar daugiau) ir (arba) atviriems langams ar durims, neeksploatuokite jrenginio ilgiau nei 4 valandas.

• Tai gali sukelti vandens kondensavlmąsi jrenginio viduje, kuris gali pradėti lasėti ir sušlapinti ar sugadinti baldus.

- Vandens kondensavīmasis oro kondicionierlaus viduje gall paskatinti grybellų atsiradimą, pvz., pelėsių.

Nenaudokite jrenginio specialiems tikslams, tokiems kaip maisto saugojimas, gyvūnų, augalų auginimas ar prietaisų tikslumo palaikymas ir meno kūrinių laikymas.

• Tai gali sukelti kokybės pablogėjimą, pakenti augalams ar gyvūnams.

Saugokite degimo prietaisus nuo tiesioginio oro srauto.

• Tai gali sukelti nevisišką sudegimą.

Siekdami lšvengti atsitiktinio prarijimo, niekada nedėkite bateriju | burną.

- Prarijus bateriją galima użspringti ir (arba) apsinuodyti.

Prieš valydami jrenginj, IŠJUNKITE jj ir atjunkite maitinimo kištuką arba IŠJUNKITE pertraukiklj.

- Tai gali lemti sužalojimą, nes veikimo metu viduje esantis ventiliatorius sukasi dideliu greićiu.

Kai jrenginys bus nenaudojamas ilgą laiką, atjunkite maitinimo kištuką arba IŠJUNKITE pertraukiklj.

- Irenginyje gali kauptis purvas, kuris gali lemti perkaitimą ar gaisrą.

Visas nuotolinio valdymo pultelio baterijas keiskite vienu metu, naudokite vienodos rūsies baterijas.

- Senas baterijas naudojant su naujomis gall kilti perkaitimas, protékis ar sprogimas.

Jeigu skystis, ištekėjęs iš baterijų, pateko ant odos arba drabužių, kruopščiai nuplaukite tas vietas švariu vandeniu.

- Jeigu iš bateriju ištekėjusio skysčio pateko į akis, gausiai skalaukite jas švariu vandeniu ir nedelsdami kreelpkitės į gydytoja.

Jeigu jrenginys veikia kartu su degimo prietaisu, užtikrinkite gerą patalpu vėdinimą.

- Nepakankama ventiliacija gali sukelti deguonies trūkumą.

Griaudint, atsiradus žaibo iškrovos tikimybei, IŠJUNKITE sroves per-traukikl].

- Zaibo iškrova gali sugadinti jrenginj.

Po kelių oro kondicionieriaus naudojimo sezonų, atlikdami įprastus patikrinimo ir techninės priežiūros darbus papildomal atlikite valymo darbus.

- Dulkės ir purvas gali sukelti nemalonius kvapus, skatinti grybello auglmą, pavyzdžiui, pelėsio, ar užkimšti išleidimo lataką, o tai gali sukelti vandens nuotėkį iš vidinio įrenginio. Dėl patikrinimo ir techninio aptarnavimo, kurie reikalauja specifi nių žinių ir įgūdžių, pasikonsultuokite su pardavėju.

Nejunkite jungiklių drėgnomis rankomis.

• Tai gall sukelti elektros smägi.

Neplaukite oro kondicionieriaus vandeniu ir nedėkite ant jo daiktų kuriuose yra vandens, pavyzdžiui, gėlių vazos.

• Tai gali sukelti gaisrą ar elektros smūgį.

Nelipkite ant išorinio/vidinio jrenginio ir nieko ant jo nedėkite.

- Jei jūs ar kiti daiktai nukris, galima patirti sužalojimų.

! SVARBU

Nešvarūs fi ltrai sukelia kondensavimąsi įrenginio viduje, tai skatina grybelių augima (pavyzdžiui, pelėsio). Todėl oro fi ltrus rekomenduojama valyti kas 2 savaites.

Prieš paleisdami oro kondicionieriu, įsitikinkite, kad horizontallos žalluzės uždarytos. Paleidus oro kondicionieriu su atviromis žaliuzėmis, jos gali negrįžti i tinkamą padėti

Montuojant

⚠️ JSPĖJIMAS
[07W8]	Dėl įrenginio montavimo darbų pasitarkite su pardavėju.· Jrenginio neturi montuoti naudotojas, nes montuojant reikalingos specialios žinios ir įgūdžiai. Netinkamai sumontavus oro kondicionierių, gali įvykti van-dens, dujų nuotėkls, gaisras arba galima patirti elektros smūgį.
	Oro kondicionieriaus maitinimui turi būti užtikrintas atskiras maitinimo taškas.· Nepritaikytas maltinimo taškas gali sukelti perkaitimą ar gaisrą.
	Nemontuokite įrenginio ten, kur galimas degių dujų nuotėkis.· Jeigu nutekėjusios dujos kaupiasi aplink išorinį įrenginį, tai gali sukelti spro-gimą.
	Tinkamai jžeminkite įrenginį.· Nejunkite jžeminimo laido prie dujotiekio, vandentiekio vamzdžių, žaibolakdžio, ar telefono jžeminimo laido. Netinkamas jžeminimas gali sukelti elektros smūgį.
PERSPĖJIMAS
	Prlklausomai nuo oro kondicionlerlaus buvimo vletos (pvz., labal drėgnos vletos), sumontuokite nuotėklo relę.· Jeigu nuotėkio relė nesumontuota, galima patirti elektros smūgį.
	Įsitikinkite, kad nutekantis vanduo nubėga tinkamai.· Jeigu nutekėjimo kanalas yra netinkamas, lš vidinio/išorinio įrenginio galli lašėti vanduo, kuris gali sudrėkinti ir sugadinti baldus.
Nejprasto veikimo atveju Nedelsdami sustabdykite oro kondicionierių ir pasikonsultuokite su pardavėju.

PERSPÉJIMAS

„Wi-Fi“ sąsajai

⚠️ ISPĖJIMAS(Netinkamas naudojimas gali turėti rimtų pasekmių, įskaitant sunkų sužalojimą ar mirtį.)
[STWO]	Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir asmenys su ribotais fi ziniais, jutiminiais ar protiniais gebėjimais, taip pat asmenys, kuriems trūksta patirties ir žinų, jei jie tai daro su priežiūra arba jiems buvo duotos instrukcijos, kaip saugiai naudoti prietaisą, ir jie supranta su tuo susijuslus pavojus.
	Vaikai neturi žaisti su prietaisu. Neleiskite vaikams be priežiūros valytė prietaisą ir atlikti jo techninę priežiūrą.
	Nenaudokite „Wi-Fi“ sąsajos netoli mediclinnės elektros įrangos arba žmonių, turinčių medicinos prietaisą, pvz., širdies stimuliatorių arba implantuojamą kardloverterį defl brillatorių.• Dėl medicininės įrangos įrenginio gedimo gali įvykti nelaimė.
	Nejrenkite „Wi-Fi“ sąsajos netoli automatinių valdymo įrenginių, pvz. automatinių durų arba priešgalsrinės signalizacijos.• Dėl gedimų gali įvykti nelaimingų atsitikimų.
	Nelieskite „Wi-Fi“ sąsajos drėgnomis rankomis.• Tai gali sugadinti įrenginį, sukelti elektros smūgį ar gaisrą.
	Netaškykite vandens ant „Wi-Fi“ sąsajos ar nenaudokite jos vonioje.• Tai gali sugadinti įrenginį, sukelti elektros smūgį ar gaisrą.
	Numetę „Wi-Fi“ sąsają arba esant pažeistam laikikliui ar laidui, atjunkite maltinimo kištuką arba IŠJUNKITE srovės pertraukiklj.• Tai gali sukelti gaisrą ar elektros smūgį. Tokiu atveju kreipkitės į pardavėją.
	⚠️ PERSPĖJIMAS(Netinkamas naudojimas gali turėti pasekmių, įskaitant sužalojimą ar žalą pastatui.)
	Norėdami nustatyti arba išvalyti „Wi-Fi“ sąsają, nelipkite ant nestabilių laiptelių.• Galite nukristi ir susižeisti.
	Nenaudokite „Wi-Fi“ sąsajos netoli kitų belaidžių įrenginių, mikrobangų krosnelų, belaldžių telefonų ar faksīmillų.• Tai gali sukelti trikdžių.

ŠALINIMAS

Fig. 1

Prireikus šalinti ši gamini, pasitarkite su pardavėju.

Pastaba.

Šio simbolio ženklas skirtas tik ES šalims. Šio simbolio ženklas aititinka direktyvos 2012/19/ES 14 straipsnį „Informacija naudotojams” ir IX priedą, ir (arba) direktyvos 2006/66/EB 20 straipsnį „Informacija galutiniams naudotojams” bei II priedą.

Jūsų MITSUBISHI ELECTRIC gaminys suprojektuotas ir pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir (arba) naudoti pakartotinai.

Šis simbolis reiškia, kad nebenaudojama elektros ir elektroninė jranga, baterijos ir akumuliatoriai turi būti šalinami atskirai nuo namų ūkio atlieku.

Jei cheminis simbolis išspausdintas už simbolio (Fig. 1), šis cheminis simbolis reiškia, kad baterijoje arba akumuliatoriuje yra tam tikros koncentracijos sunkiojo metalo. Apie tai bus nurodyta tokiu būdu:

Hg: gyvsidabris (0,0005 %), Cd: kadmis (0,002 %), Pb: švinas (0,004 %) Europos Sajungoje veikia atskiri atliekų surinkimo punktai, skirti elektros ir elektroniniams gaminiams, baterijoms ir akumuliatoriams.

Šią jrangą, baterijas ir akumuliatorius tinkamai šalinkite vietiniame atlieku surinkimo punkte/perdirbimo centre.

Padėkite mums saugoti aplinką, kurioje gyvename!

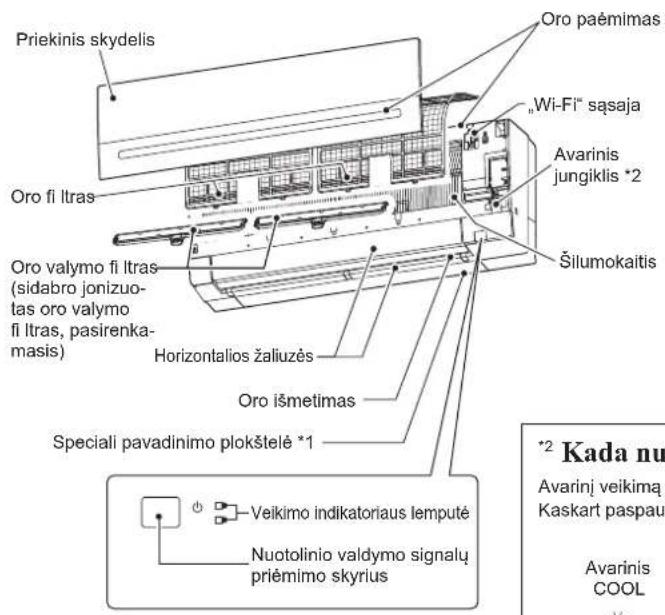

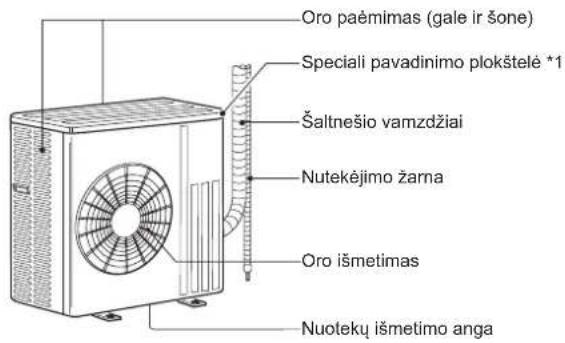

VISU DALIUPAVADINIMAI

Vidinis irenginys Išorinis irenginys

Priekinis skydelis Oro paëmimas „Wi-Fi“ säsaja Avarinis jungiklis *2 Šilumokaitis Oro fi Itras Oro valymo fi Itras (sidabro jonizuotas oro valymo fi Itras, pasirenka-masis) Horizontalios žaliuzės Oro išmetimas Speciali pavadinimo plokštelė *1 Veikimo indikatoriaus lemutė Nuotolinio valdymo signalų priëmimo skyrius *² Kada nu Avarinį veikimą Kaskart paspaud Avarinis COOL

Oro paėmimas (gale ir šone) Speciali pavadinimo plokštelė *1 Šaltnešio vamzdžiai Nutekėjimo žarna Oro išmetimas Nuotekų išmetimo anga

Išorinio jrenginio išvaizda gali skirtis.
*1 Pagaminimo metai ir ménuo nurodyti specialioje pavadinimo plokštelėje.

^*2 Kada nuotolinio valdymo pultelio naudoti negalima...

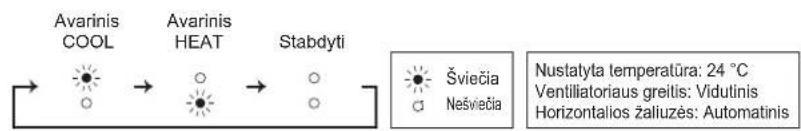

Avarinį veikimą galima aktyvinti paspaudus avarinį jungiklį (E.O. SW) ant vidinio įrenginio. Kaskart paspaudus E.O. SW, veikimas keičiasi tokia tvarka:
    F["Nustatyta temperatūra: 24 °C\nVentiliatoriaus greitis: Vidutinis\nHorizontalios žaliuzės: Automatinis"]

Prieš pradėdami: jkiškite maitinimo laido kištuką i maitinimo lizdą ir (arba) jjunkite srovės pertraukiklį.

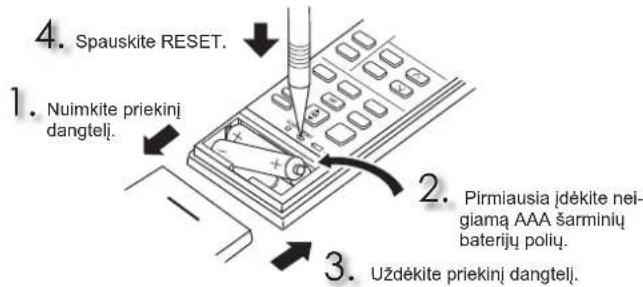

Nuotolinio valdymo pultelio bateriju idėjimas

4. Spauskite RESET. 1. Nuimkite priekinj dangtelj. 2. Pirmiausia jdėkite neigiamą AAA šarminų baterijų polių. 3. Uždėkite priekinj dangtelj.

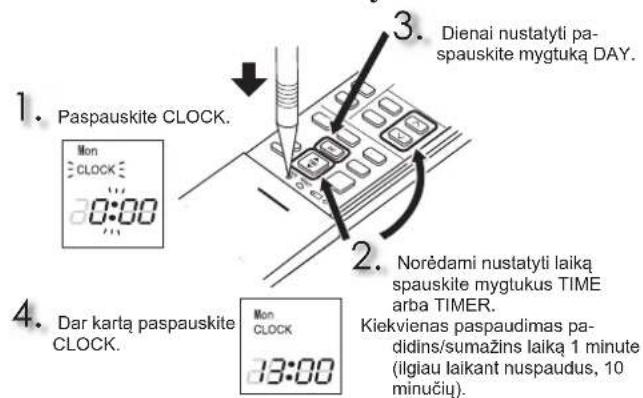

Dabartinio laiko nustatymas

1. Paspauskite CLOCK. 2. Norėdami nustatyti laiką spauskite mygtukus TIME arba TIMER. 3. Dienai nustatyti pa-spauskite mygtuka DAY. 4. Dar kartą paspauskite CLOCK. Mon CLOCK 13:00

Bateriju keitimo indikatorius Veikimo ekrano dalis 38°C TEMP ON 28:88*28:88 Tempatūros mygtukai Režimo pasirinkimo mygtukas ECONO COOL mygtukas POWERFUL mygtukas „i-save“ mygtukas NAKTINIO REŽIMO mygtukas LAIKRODŽIO mygtukas NUSTATY-MO IŠ NAU-JO mygtukas Signalo perdavimo dalis Signalo atstumas: apie 6 m. Pyptelėjimas (-ai), girdimas (-i) iš vidinio įrenginio, reiskia, kad signalas yra priimtas. IŠJUNGIMO/ĮJUNGIMO (sustabdyti/paleisti) mygtukas VENTILIATORIAUS greičio valdymo mygtukas LONG mygtukas PLAČIŲ ŽALIUZIŲ mygtukas ŽALIUZIŲ valdymo mygtukas LAIKO, LAIKMAČIO nustatymo mygtukai Laiko didinimas Laiko mažinimas SAVAITINIO LAIKMA-ČIO nustatymo mygtukai Dangtelis Norėdami atidaryti nuotolinio valdymo pul- telį, pastumkite dangtelį žemyn. Atidare galė- site naudoti savaitinio laikmačio mygtukus.

LAIKO, LAIKMAČIO nustatymo mygtukas

Laiko didinimas Laiko mažinimas

ON (IJUNGIMO laikmatis) : Irenginys ISIJUNGIA nustatytu laiku.

OFF (IŠJUNGIMO laikmatis): jrenginys IŠSIJUNGIA nustatytu laiku.

Norėdami nustatyti laikmatį, spauskite (padidinti) ir (sumažinti).

SAVAITINIO LAIKMAČIO nustatymo mygtukai

Norėdami jungti savaitinio laikmačio nustatymo režimą, paspauskite EDIT/SEND SET.

Norėdami pasirinkti nustatymo dieną ir numerį, paspauskite DAY ir 1\~4

Norėdami nustatyti IJUNGIMA/ISJUNGIMA, laiką ir temperatūrą, spauskite ON/OFF, TIME. TEMP

Norėdami užbaigti ir nusiųsti savaitinio laikmačio nustatymus, spauskite EDIT/SEND SET.

Norédami |JUNGTI savaitinj laikmatj, spauskite WEEKLY TIMER (WEEKLY šviečia.)

Norédami IŠJUNGTI savaitinį laikmatį, dar kartą paspauskite WEEKLY TIMER UNOH. (WTO)stoja šviesti.)

LT-4

Temperatūros mygtukai

Kiekvienas paspaudimas padidina arba sumažina temperatūrą 1 °C.

VENTILIATORIAUS greičio valdymo mygtukas

Oro srauto kairén-dešinén valdymo mygtukas
    note right of G (SIÚBAVIMAS)

Oro srauto viršun-žemyn valdymo mygtukas

LONG mygtukas

Ventiliatoriaus greitis padidėja, o horizontali žaliuzė pajuda i LONG režimo padėti.

POWERFUL mygtukas

Ventiliatoriaus greitis : Išskirtinis režimo POWERFUL greitis Horizontalios žaliuzės : kai naudojama nuostata AUTO, nustatykite padėtį arba žemyn nukreipto oro srauto padėtį.

„i-save“ mygtukas

Supaprastinta nustatymo funkcija leidžia jungti pagei- daujamus (iš anksto nustatylus) nustatymus vieną kartą paspaudus par kartą paspaudus iš karto grjšite prie ankstesnių nustatymų.

ECONO COOL mygtukas

Nustatytą temperatūrą ir oro srauto kryptį automatiškai keičia mikroprocesorius.

NAKTINIO REŽIMO mygtukas

NIGHT MODE veikimo režimas pakeičia veikimo indikatoriaus šviesumą, išjungia pypsėjimą ir riboja išorinio jrenginio skleidžiamo triukšmo lygi.

VALYMAS

Instrukcijos

• Prieš valydami, išjunkite elektros energijos tiekimą arba pertraukiklj.
• Elkitės atsargiai, rankomis nelieskite metalinių dalių.
• Nenaudokite benzino, skiediklio, poliravimo mittelių ar insekticidų.

• Naudokite tik atskiestus švelnius valiklius.
  • Nenaudokite šveitimo šepečio, kietos kempinės ar pan.

• Nemirkykite ar neskalaukite horizontalios žaliuzės.
  • Nenaudokite karštesnio kaip 50 °C vandens.

• Džiovindami dalis neveikite jų tiesioginiais saulės spinduliais, karščiu ar ugnimi.
• Pernelyg nespauskite ventiliatoriaus, nes gali atsirasti jtrūkimų arba jis gali lūžti.

• Valykite kas 2 savaites
- Pašalinkite purvą dulkių siurbliu arba išskalaukite vandeniu.
- Išplovę vandeniu, gerai išdžiovinkite pavésyje.

Svarbu

• Norėdami užtikrinti geriausią veikimą ir sumažinti energijos suvartojima, reguliariai valykite fi Itrus.
• Nešvarūs fi ltrai sukelia kondensavimąsi jrenginio viduje, tai skatina grybellų augimą (pavyzdžlui, pelėslo). Todėl oro fi ltrus rekomenduojama valyti kas 2 savaites.

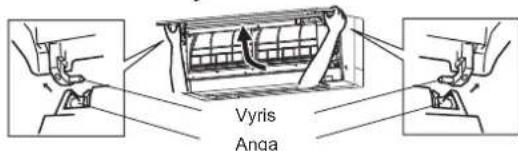

Priekinis skydelis

Vyris Anga

1. Kelkite priekinj skydelj, kol išgirsite „trakštelėjima”.
2. Laikykite už vyrių ir traukite, kaip parodyta aukščiau esančiame paveikslėlyje.
3. Valykite sausu, švelniu audiniu arba praskalaukite vandeniu.
   • Nemirkykite vandenyje ilgiau kaip dvi valandas.
4. Prieš jdėdami, gerai išdžiovinkite.
5. Priekinj skydelj jdėkite laikydamiesi nuėmimo procedūros atvirkščia tvarka. Geral uždarykite priekinj skydelj ir paspauskite rodyklėmis nurodytas vietas.

Oro valymo fi ltras (sidabro jonizuotas oro valymo fi ltras, pasirenkamasis)

Kas 3 mènesius:

- dulkių siurbliu išvalykite purvą.

Jeigu purvo neišeina pašalinti dulkių siurbliu:

• prieš skalaudami fi ltrą ir jo rėmą sudrėkinkite drungnu vandeniu;
• išplovę, gerai išdžiovinkite pavė-syje.

Kas metus:

• pakeiskite filtrą nauju, tai użti- krins efektyvų veikimą.
  • Dalies numeris MAC-2360FT-E

Paspauskite, kad jtvirtintumėte i jrenginį išilgai filtro kreipiklio.

Filtro kreipiklis

Norėdami išimti iš jrenginio, traukite.

Ši informacija pagrjsta REGLAMENTU (ES) Nr. 528/2012

MODELIOPAVADINIMAS	Apdorotas gaminys(Dalies pavadinimas)	Aktyviosios medžiagos(CAS Nr.)	Nuosavybė	Naudojimo instrukcija(Saugaus tvarkymo informacija)
MSZ-AP60/71VG FILTRAS		Sidabro natrio vandenilio cirkonio fosfatas(265647-11-8)2-oktil-2H-izotiazol-3-vienas (OIT)(26530-20-1)	AntibakterinisPriešgrybelinis	Šį gaminį naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytąją paskirtį.Nedėkite į burną. Laikykite vaikams nepasiekiamoje vietoje.
MAC-2360FT-E FILTRAS		Sidabro cinko ceolitas(130328-20-0)	Antibakterinis	Šį gaminį naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytąją paskirtį.Nedėkite į burną. Laikykite vaikams nepasiekiamoje vietoje.

„Wi-Fi“ SASAJOS NUSTATYMAS (tik VGK tipo)

Prisijungdama prie vidinio jrenginio, ši „Wi-Fi“ sąsaja perduoda būsenos informacija ir valdo komandas iš „MELCloud“.

Priekinis skydelis „Wi-Fi“ sāsaja

Pastaba.

• Nustatykite nyšj tarp „Wi-Fi“ ir maršruto parinktuvo. Žr. kartu su įrenginiu gautus SĂRANKOS VADOVA ir SĂRANKOS GREITOS PERŽIŪROS VADOVA.
• Norėdami gauti SĂRANKOS VADOVA, apsilankykite toliau pateiktoje žiniatinklio svetainėje. http://www.melcloud.com/Support
• Norédami gauti „MELCloud“ naudotojo vadovą, apsilankykite toliau pateiktoje žiniatinklio svetainėje. http://www.melcloud.com/Support

SPECIFIKACIJOS

Modells	Vidinis		MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Išorinis		MUZ-AP60VG		MUZ-AP71VG
Funkcija			Vėsinimas	Šildymas	Vėsinimas	Šildymas
Maitinimas			~ /N, 230 V, 50 Hz
Galia		kW	6,1	6,8	7,1	8,1
Įvestis		kW	1,59	1,67	2,01	2,12
Svoris	Vidinis	kg	16		17
	Išorinis	kg	40		55
Šaltnešio užpildymo tūris (R32)		kg	1,05		1,50
IP kodas	Vidinis		IP 20
	Išorinis		IP 24
Leistinasis didžiausias veikimo slėgis	ŽS ps	MPa	2,77
	AS ps	MPa	4,17
Triukšmo lygis (SPL)	Viduje (Labai aukštas/Aukštas/Vidutinis/Žemas/Tylus)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Išorinis	dB(A)	56	57	56	55

Garantuojamas veikimo diapazonas

		Vidinis	Išorinis
Vėsinimas	Viršutinė riba	32 °C DB23 °C WB	46 °C DB—
	Apatinė riba	21 °C DB15 °C WB	-10 °C DB—
Šildymas	Viršutinė riba	27 °C DB—	24 °C DB18 °C WB
	Apatinė riba	20 °C DB—	-15 °C DB-16 °C WB

Pastaba.

Veikimo sąlyga

Vésinimas — Vidinis jrenginys: 27 °C DB, 19 °C WB

Išorinis jrenginys: 35 °C DB

Šildymas — Vidinis jrenginys: 20 °C DB

Išorinis jrenginys: 7 °C DB, 6 °C WB

DB: sausas termometras

WB: drègnas termometras

„Wi-Fi“ sąsaja

Modelis MAC-567IFB2-E
Ivedama jtampa	Nuolatinė srovė 12,7 V (iš vidinio jrenginio)
Galios sąnaudos MAKS. 2 W
Dydis A×P×G (mm) 79×44×18,5
Svoris (g) 60 (jskaitant kabelj)
Siųstuvo galios lygis (MAKS.) 17,5 dBm @IEEE 802.11b
RF kanalas 1–13 kan. (2412–2472 MHz)
Radijo protokolas IEEE 802.11b/g/n (20)
Šifravimas AES
Autentifi kavimas WPA2-PSK
Programinės jrangos versija XX.00

Norédami gauti Atitikties deklaraciją, apsilankykite toliau pateiktoje žiniatinklio svetainėje.

Toliau nurodytais atvejais nustokite naudoti oro kondicionierių ir pasikonsultuokite su pardavėju

• Kai iš vidinio jrenginio laša arba béga vanduo.
- Kai mirksi veikimo indikatoriaus lemputė.
- Kai dažnai išsijungia srovės pertraukiklis.
- Nuotolinio valdymo pultelio signalas nèra priimamas patalpoje, kurioje yra naudojamos fluorescencinés lempos su elektroniniu paleidimo balastu (fluorescencinés lempos su keitikliais ir pan.).
- Oro kondicionieriaus veikimas trukdo priimti radijo ar televizijos signalą. Veikiamam prietaisui gali būti reikalingas signalo stiprintuvas.
• Kai girdisi nejprasti garsai.
- Kai pastebima, kad prateka šaltnešis.

MJERE OPREZA

Pastaba. Serijos numeris nurodytas gaminio vardinių duomenų lentelėje.

šiuo vien tik savo atsakomybe pareiškia, kad toliau apibūdinti oro kondicionieriai ir šilumos siurbliai skirti naudoti qyvenamosiose, komercinėse ir lenqvosios pramonės aplinkose:

ovime izjavljuje pod isključivom odgovomošću da su klimatizacijski uređaji i toplinske dizalice opisane u nastavku namijenjeni za upotrebu u stambenim i poslovnim okruženjima te okruženjima lake industrije:

ovim izjavljuje na svoju isključivu odgovornost da su klima-uredaji i toplotne pumpe opisane u daljem tekstu za upotrebu u stambenim, komercijalnim okruženjima i okruženjima sa lakom industrijom:

Pastaba. Serijos numeris nurodytas gaminio vardinių duomenų lentelėje.
