LIETOŠANAS INSTRUKCIJA MSZ-AP71VGK MITSUBISHI

Uz iekšējās un/vai ārējās iekārtas izvietoto simbolu nozīme

	BRĪDINĀJUMS(Aizdegšanās risks)	lekārtā izmantots uzliesmojošs aukstumaģents.Ja aukstumaģents noplūst un nokļūst saskarē ar liesmu vai sildelementu, rodas bīstama gāze; pastāv aizdegšanās risks.
	Pirms lietošanas rūpīgi izlasiet LIETOŠANAS INSTRUKCIJAS.
	Pirms darba sākšanas apkopes speciālistiem ir rūpīgi jāizlasa LIETOŠANAS INSTRUKCIJAS un MONTĀŽAS ROKASGRĀMATA.
	Plašāka informācija ir pieejama LIETOŠANAS INSTRUKCIJĀS, MONTĀŽAS ROKASGRĀMATĀ un līdzīgos dokumentos.

• lekārtā ir rotējošas detaļas un detaļas, kas var izraisīt elektrotriecienu, tāpēc pirms lietošanas noteikti izlasiet šo sadaju “Drošības norādījumi”.
• Šeit aprakstītos piesardzības pasākumus ir jāievēro, lai garantētu drošību.
• Kad šī rokasgrāmata ir izlasīta, turpmākai atsaucei glabājiet to ērti pieejamā vietā kopā ar montāžas rokasgrāmatu.

Markējumi un to nozīme

BRĪDINĀJUMS:

Pastāv liela iespējamība, ka nepareizas rīcības rezultātā var rasties bīstama situācija — iespējamas smagas traumas vai nāve.

UZMANĪBU:

Noteiktos apstākjos nepareiza rīcība var radīt bīstamu situāciju.

Šajā rokasgrāmatā izmantoto simbolu nozīme

: aizliegts.

: noteikti ievērojiet instrukcijas.

: aizliegts ievietot pirkstus vai nūju u. c.

: aizliegts kāpt uz iekšējās/ārējās iekārtas vai novietot uz tās citus priekšmetus.

: elektrotrieciena risks. levērojiet piesardzību.

: noteikti atvienojiet kontaktdakšu no elektrotikla rozetes.

: noteikti izslēdziet strāvas padevi.

: aizdegšanās risks.

: aizliegts pieskarties ar mitrām rokām.

: nepieļaujiet ūdens noklūšanu uz iekārtas.

BRĪDINĀJUMS

Nepievienojiet strāvas vadu starpposmiem, neizmantojiet pagarinātāju, kā arī nepieslēdziet vairākas iekārtas vienai maiņstrāvas ligzdai.

- Tas var radīt pārkaršanu, aizdegšanos vai elektrotrieciena risku.

Pärbaudiet, vai kontaktdakša ir tīra, un cieši iespraudiet to elektrotikla rozetē.

- Netīra kontaktdakša var izraisīt aizdegšanos vai elektrotrieciena risku.

Nesaritiniet, nevelciet, nebojäjiet un nepärveidojiet strāvas vadu, nenovie- tojiet to siltuma avotu tuvumā un neuzlieciet uz tā smagus priekšmetus. • Tas var radīt alzdegšanos vai elektrotrieclena risku.

lekārtas darbības laikā NEIESLĒDZIET/NEIZSLĒDZIET jaudas slēdzi, kā arī neiespraudiet/neatvienojiet kontaktdakšu.

- Tas var izraisīt dzirkstejošanu, kas var radīt aizdegšanās risku.

- Kad iekšējā iekārta tiek IZSLĒGTA, izmantojot tālvadības pulti, IZSLĒDZIET jaudas slēdzi vai atvienojiet kontaktdakšu.

Centieties ilgstoši neatrasties aukstā gaisa plūsmā. • Tas var kaitēt jūsu veselībai.

Nespeciālistam ir aizliegts lekārtu uzstādīt, pārvietot, izjaukt, modifi cēt un remontēt.

- Ja ar gaisa kondicionētāju rīkojas nepareizi, pastāv aizdegšanās, elektrotrieciena, traumu, ūdens noplūdes u. c. riski. Sazinieties ar izplatitāju.

- Ja strāvas vads ir bojāts, tas jānomaina ražotājam vai apkopes speciālistam, lai izvairīlos no bīstamām situācijām.

lekārtas uzstādīšanas, pārvietošanas vai apkopes laikā sekojiet, laa aukstumaģenta sistēmā nenokļūst citas vielas, kā vien norādītais aukstumaģents (R32).

- Jebkādas nepiederošas vielas, piemēram, gaisa, ietekmē var krasi paaugstināties spiediens, kas var izraisīt sprādzienu vai traumas.

- Ja izmantosit aukstumağentu, kas nav īpaši norādīts šai sistēmai, var rasties mehāniskas klūdas, sistēmas atteices un iekārtu bojājumi. Sliktākajā gadī-jumā var tikt būtiski ietekmēta iespēja droši lietot iekārtu.

Šo lekārtu nav paredzēts lletot cilvēkiem (arī bērniem) ar traucētām fl zls-kām, sensorām vai garīgām spējām vai cilvēkiem, kuriem nav vajadzīgo zlnāšanu un lemaņu, izņemot gadīlūmus, kad persona, kas atbildīga par šo cilvēku drošību, ir vīnus apmācījusi lekārtas lletošanā.

Bērni ir jāuzrauga, lai viņi nesāktu rotaļāties ar iekārtu.

Nebāziet pirkstus, nūjas val citus priekšmetus galsa levadā val izvadā.

- Pastāv traumatisma risks, jo iekārtas darbības laikā tajā lielā ātrumā griežas ventilators.

Ärkärtas apstäklos (piemēram, jūtama deguma smaka), apturiet gaisa kondicionētāju un atvienojiet kontaktdakšu vai IZSLÉDZIET jaudas slēdzi. • Turpinot izmantot lekārtu ärkärtas apstäklos, pastāv darbības attelces, aliz-degšanās vai elektrotrieciena risks. Šādā situācijā sazinieties ar izplatītāju.

Ja gaisa kondicionētājs nedzesē vai nesilda gaisu, īespējams, radusies aukstumaģenta noplūde. Ja tiek konstatēta aukstumaģenta noplūde, apturiet lekārtu, pilnībā izvēdiniet telpu un nekavējoties sazinleties ar izplatītāju. Ja remonta galtā nepleclešams lekārtā lepildīt aukstumaģentu, detalizētākas norādes jautājiet apkopes tehniķim.

• Gaisa kondicionētājā izmantotais aukstumaģents nav bīstsams. Parasti noplüdes nerodas. Taču, ja aukstumaģents noplüst un nokļūst saskarē ar liesmu vai kādas ierīces (piemēram, gaisa sildītāja, petrolejas sildītāja vai plīts) sildelementu, rodas bīstama gāze, un pastāv aizdegšanās risks.
  Nespeciālistam ir aizliegts mazgāt iekšējās iekārtas korpusa iekspusi. Ja iekārtas iekspuse ir jātīra, sazinieties ar izplatitāju.
• Nepiemērots mazgāšanas līdzeklis var sabojāt plastmasas detajas iekārtas iokšpusē, un tas var izraisīt üdens noplūdi. Ja mazgāšanas līdzeklis nokļūst uz elektrokomponentiem vai motora, rodas darbības traucējumi, dūmošana vai aizdegšanās.
• lekārtu nedrikst uzglabāt telpā, kurā nepārtraukti darbojas citas ierīces, kas var radīt aizdegšanos (piemēram, ierīces ar atklātu liesmu, gāzes iekārtas vai elektriskie silditājī).
• Nemiet vērā, ka aukstumaģentiem var nebūt smaržas.
• lekārtas ātrākai atkausēšanai vai tīrīšanai atļauts izmantot tikai ražotāja ietelktos līdzekļus.
  • Necaurduriet un nededziniet.

lekšējā iekārta ir jāuzstāda telpā, kuras kvadratūra ir lielāka par tālāk norādīto. Sazinieties ar izplatītāju.

Šo iekārtu paredzēts lietot speciālistiem vai apmācītiem lietotājiem veikalos, vleglās rūpnleclības telpās un fermās, kā arī to var lletot nespeciālistl komerciālām vajadzībām.

UZMANIBU

Nepieskarieties iekšējās/ārējās iekārtas gaisa ievadam vai alumīnija ribām. • Pastāv traumatisma risks.

Nesmidziniet uz iekārtas insekticīdus vai uzliesmojošas vielas. • Tas var izraisīt aizdegšanos vai iekārtas deformēšanos.
Sargiet mājdzīvniekus vai istabas augus no tiešas gaisa plūsmas. • Tas var kaitēt mājdzīvniekiem vai augiem.

DROŠĪBAS NORĀDĪJUMI

Nenovietojlet elektrolekārtas vai mēbeles zem iekšējās/ārējās iekārtas.

- Udens var pilet no iekartas un radit bojajumus vai kludainu darbibu.

lekārtu nedrīkst turēt uz bojāta montāžas statīva.

- lekārta var nokrist un radit traumas.

Nekāpiet uz nestabiliem krēsliem, lai regulētu vai tīrītu iekārtu.

- Šādi var pārraut daju no vada kodola, un tas var izraisīt pārkaršanu un aizdegšanos.

Nelādējiet, neizjauciet un nededziniet baterijas.

- Pastāv bateriju noplūdes risks, alzdegšanās vai eksplozijas risks.

Ja ir paaugstināts relativā mitruma limenis (80% vai vairāk) un/vai ir atvēr-tas ārdurvis vai logi, nedarbiniet iekārtu ilgāk par 4 stundām.

- Gaisa kondicionētājā var rasties ūdens kondensāts, un ūdens var sākt pilēt, saslapinot vai sabojājot mēbeles.

- Udens kondensēšanās gaisa kondicionētājā var veicināt dažādu sēnīšu (piem., pelējuma), rašanos.

Neizmantojiet iekārtu īpašiem mērķiem, piemēram, pārtikas glabāšanai, dzīvnieku un augu audzēšanai, vai vērtīgu ierīču mākslas priekšmetu glabāšanai.

- Tas var negatīvi ietekmēt kvalitāti vai kaitēt dzīvniekiem un augiem.

Nenovietojlet tlešā galsa plūsmā dedzināšanas lekārtas.

• Var tikt kavets sadegšanas process.

Aizliegts ievietot baterijas mutē; pastāv norīšanas risks.

- Bateriju norīšana var izralsīt alzīrīšanos un/val saindēšanos.

Pirms iekārtas tīrīšanas IZSLĒDZIET to un atvienojiet kontaktdakšu vai IZSLĒDZIET jaudas slēdzi.

- Pastāv traumatisma risks, jo lekārtas darbības laikā taja lielā ātrumā griežas ventilators.

Ja lekārtu paredzēts nelletot llgu laiku, atvlenojlet kontaktdakšu un IZ-SLĒDZIET jaudas slēdzi.

- lekārtā var uzkrāties netīrumi, kas var izraisīt pārkaršanu un aizdegšanos.

Nomainiet visas tālvadības pults baterijas ar jaunām tāda paša veida baterijām.

- Vecu bateriju lietošana kopā ar jaunām baterijām var izraisīt pārkaršanu, noplūdi val eksploziju.

Ja bateriju škidrums nokjūst saskarē ar ādu vai drēbēm, rūpīgi skalojiet ar tīru ūdeni.

- Ja bateriju škidrums noklust saskarē ar acīm, rūpīgl skalojiet ar tīru ūdeni un nekavējoties meklējiet medicīnisku palīdzību.

Ja lekārta tiek darbināta vienuviet ar dedzināšanas iekārtu, nodrošinlet piemērotu telpas ventilēšanu.

- Nepiemērota ventilēšana var izraisīt skābekļa nepietiekamību.

Ja sadzirdat pērkonu val pastāv zibens trieclena risks, IZSLĒDZIET jaudas slēdzi.

- Zibens triecieni var radīt iekārlas bojājumus.

Pēc gaisa kondicionētāja lietošanas vairāku sezonu ilgumā veiclet gan standarta tīrīšanu, gan papildu pārbaudi un apkopi.

- Netīrumi un puteklj var radīt nepatīkamu aromātu, veicināt sēnīšu (piem., pelējuma) rašanos, kā arī var alzsērēt drenāžas atvere, izraisot ūdens pilēšanu no iekšējās iekārtas. Pārbaudes un apkopes veikšanai sazinieties ar izplaftlāju, jo šiem darbiem vajadzīgas īpašas zināšanas un iemaņas.

Nepieskarieties slēdžiem ar mitrām rokām.

• Pastāv elektrotrieciena risks.

Netīrlet lekārtu arūdeni un nenovietojiet uz lekārtas priekšmetus, kuros ir ieliets ūdens, piemēram, puku vāzi.

- Tas var radīt aizdegšanos vai elektrotrieciena risku.

Nekāpiet uz ārējās lekārtas un nenovietojiet priekšmetus uz tās.

- Tas var izraisīt traumas, jums vai priekšmetam nokrītot.

Nekāpiet uz ārējās lekārtas un nenovietojiet priekšmetus uz tās.

- Tas var izraisīt traumas, jums vai priekšmetam nokrītot.

SVARİGI

Netiri fi ltri izraisa üdens kondensēšanos gaisa kondicionētājā, veicinot dažādu sēnišu (plem., pelējuma) rašanos. Tāpēc ir letelcams tīrīt gaisa fi ltrus ik pēc 2 nedējām.

Pirms iekārtas ieslēgšanas pārilecinieties, vai horizontālie plūsmvirži ir alzvērti. Ja iekārta tiek ieslēgta, kad horizontālie plūsmvirži ir atvērti, tie var neatgriezties parelzajā pozīcijā.

Montāža

BRĪDINĀJUMS

Lai uzstādītu gaisa kondicionētāju, sazinieties ar izplatītāju.

- lekārtu nedrikst uzstādīt nespecialists, jo uzstādīšanai vajadzīgas īpašas zināšanas un iemaņas. Ja gaisa kondicionētājs tiek uzstādīts nepareizi pastāv ūdens noplūdes, alzdegšanās val elektrotrleclena risks.

Nodrošiniet atsevišku gaisa kondicionētāja strāvas avotu.

- Ja atsevišks strāvas avots netiek nodrošināts, ir iespējama pārkaršana vai aizdegšanas.

Neuzstādiet iekārtu vietās, kur iespējama gāzes noplūde.

- Ja gāze noplūst un sakrājas ap ārējo lekārtu, pastāv sprādziena risks.

lekārta ir pareizi jāiezemē.

- Nesavienojiet zemējuma vadu ar gāzes līniju, kanalizācijas cauruli, zibensnovedēju vai talruņa līniju. Nepareizas zemešanas gadīlumā pastāv elektotrieciena risks.

UZMANİBU

Atkaribā no uzstādīšanas vietas (piem., ľoti mitrās telpās), lespējams, būs nepieclešams arī noplūdes aizsargslēdzls.

- Ja noplūdes aizsargslēdzis nav uzstādīts, pastāv elektrotrieciena risks.

Nevajadzīgais ūdens ir pilnībā jānovada.

- Ja drenāžas atvere nedarbojas pareizi, ōdens var sākt tecēt no iekšējās/ ārējās iekārtas, saslapinot un bojājot mēbeles.

Anormāla iekārtas darbība

Nekavējoties apturiet gaisa kondicionētāju un sazinieties ar izplatītāju.

Wi-Fi saskarne

BRĪDINĀJUMS

(Nepareiza lietošana var izraisīt nopietnas sekas, arī smagas traumas vai nāvi.)

Šo iekārtu var lietot bērni, kas sasnieguši 8 gadu vecumu, cilvēki ar traucētām fi ziskām, sensorām vai garīgām spējām un cilvēki, kam nav vajadzīgo zlnāšanu un lemaņu, ja vien vīnļi ir apmācītl drošā iekārtas lletošanā un apzinās iespējamos riskus.

Bērniem aizliegts spēlēties ar šo iekārtu. Bērni nedrīkst bez uzraudzības veikt tirišanu un standarta apkopi.

Neizmantojiet Wi-Fi saskarni elektronisku medicinas iekärtu tuvumä vai blakus cilvëklem ar medicinas implantlem, plemëram, kardlostlmulatoru vai implantëjamu kardioverteru defi brilatoru.

- Pastāv negadījuma risks medicīnas iekārtas vai ierīces darbības traucējumu del.

Neuzstädiet Wi-Fi saskarni netälu no automätiski vadämäm iericëm, pie-mëram, automätiskäm durvîm val ugunsdzësības signallzācijas sistēmäm. • Pastāv negadījuma risks ieriču darbības traucōjumu dēl.

Nepieskarieties Wi-Fi saskarnei ar mitrām rokām.

- Tā var sabojāt lerīci vai var tikt izraisīts elektrotrleclens vai aizdegšanās.

Nepie|aujiet üdens nok|üšanu uz Wi-Fi saskarnes un neizmantojiet to vannas Istabā.

- Tā var sabojāt ierīci vai var tikt izraisīts elektrotrieciens vai aizdegšanās.

Ja Wi-Fi saskarne tiek nomesta vai tiek bojäts täs turëtäjs vai kabelis, atvienojiet kontaktdakšu vai IZSLÉDZIET jaudas slëdzi.

- Preteja gadijuma pastav aizdegšanas vai elektrotrieciena risks. Šada situacija sazinieties ar izplatitāju.

UZMANİBU

(Nepareiza lietošana var izraisīt dažādas sekas, tostarp traumas un ēkas bojājumus.)

Uzstādot vai tirot Wi-Fi saskarni, nekāpiet uz nestabila pakāpiena. - Nokrītot jūs varat gūt traumas.

Neizmantojiet Wi-Fi saskarni citu bezvadu ieriču, mikrovilņu krāšņu bezvadu tālruņu vai faksa aparātu tuvumā.

• Tas var izraisīt darbības traucējumus.

IZMEŠANA ATKRITUMOS

Fig. 1

Lai uzzinātu, kā pareizi izmest iekārtu atkritumos, sazinieties ar izplatītāju.

Piezime.

Šis simbols attiecas tikai uz ES valstīm.

Šis simbols norāda atbilstību direktīvas 2012/19/ES

1. pantam (Informācija lietotājiem) un IX pielikumam un/ vai atbilstību direktīvas 2006/66/EK 20. pantam (Informācija galalietotājiem) un II pielikumam.

Šīs "MITSUBISHI ELECTRIC" iekārlas ražošanā izmantoti kvalitatīvi materiāli un detalas, ko var pārstrādāt un/vai izmantot atkārtoti.

Šis simbols nozīmē, ka elektriskos un elektroniskos komponentus, baterijas un akumulatorus to darbmūža beigās nedrikst izmest kā parastus mājsaimniecības atkritumus.

Ja zem simbola (Fig. 1) ir norādīts kīmiskā elementa simbols, tas nozīmē, ka baterijā vai akumulatorā noteiktā koncentrācijā ir smagais metāls. Koncentrācija tiek norādīta šādi:

Hg: dzīvsudrabs (0,0005%), Cd: kadmijs (0,002%), Pb: svins (0,004%)

Eiropas Savienībā ir ieviestas atseviškas atkritumu savākšanas sistēmas elektroniskajiem un elektriskajiem izstrādājumiem un izlietotām baterijām un akumulatoriem.

Izmetiet šo iekārtu, baterijas un akumulatorus atkritumos pareizi, nododot tos vietējā atkritumu savākšanas/pārstrādes centrā.

Palīdziet saudzēt apkārtējo vidi, kurā mēs visi dzīvojam!

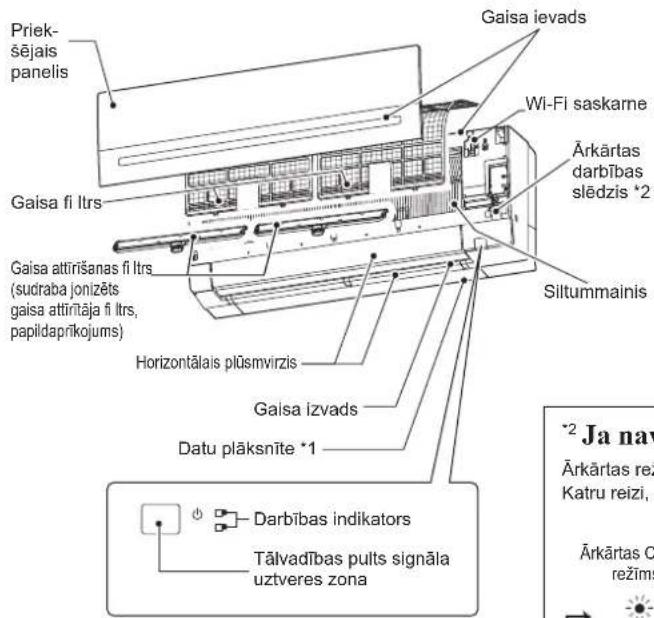

DETAŁU NOSAUKUMI

Priek- šējais panelis Gaisa fi ltrs Gaisa attīrīšanas fi ltrs (sudraba jonizēts gaisa attīrītāja fi ltrs, papildaprikojums) Horizontālais plūsmvirzis Gaisa izvads Datu plāksnīte *1 Darbības indikators Tālvadības pults signāla uztveres zona Gaisa ievads Wi-Fi saskarne Ārkārtas darbības slēdzis *2 Siltummainis *2 Ja nav Ārkārtas rež Katru reizi, I Ārkārtas C režims

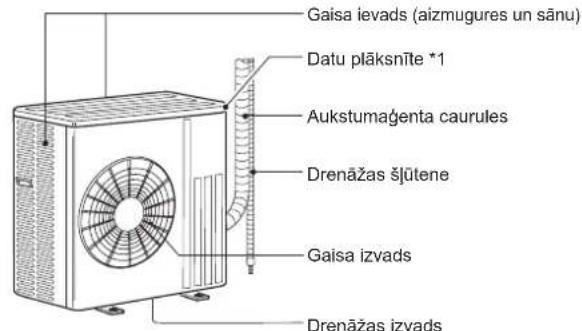

Ārējā iekārtaIekšējā iekārta

Gaisa ievads (aizmugures un sānu) Datu plāksnīte *1 Aukstumagenta caurules Drenāžas šļūtene Gaisa izvads Drenāžas izvads

Ārējo iekārtu izskats var atšķirties.
*1 Datu plāksnītē norādīts ražošanas gads un mēnesis.

^2 Ja nav iespējams izmantot tālvadības pulti...

Arkārtas režīmu var ieslēgt, nospiežot iekšējās iekārtas E.O. SW slēdzi.

Katru reizi, kad nospiežat E.O. SW slēdzi, darbības režīmi mainās śādā secībā:

Ārkārtas COOL režīms Ārkārtas HEAT režīms Apturēt

Iestatītā temperatūra: 24 °C Ventilatora ātrums: vidējs Horizontālais plūsmvirzis: automāliski

SAGATAVOŠANA LIETOŠANAI

Pirms Iletošanas: iespraudiet kontaktdakšu elektrotikla rozetē un/vai ieslēdziet jaudas slēdzi.

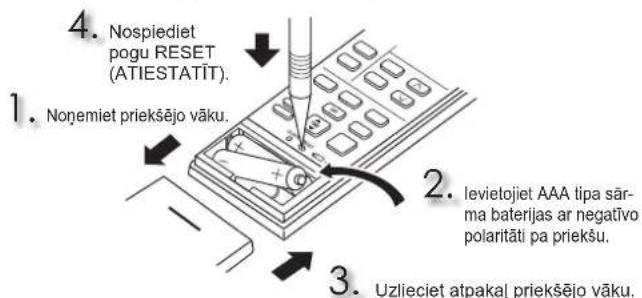

Tālvadības pults bateriju ievietošana

4. Nospiediet pogu RESET (ATIESTATIT). 1. Noņemiet priekšējo vāku. 2. levietojiet AAA tipa sārma baterijas ar negatīvo polaritāti pa priekšu. 3. Uzlieciet atpakal priekšējo vāku.

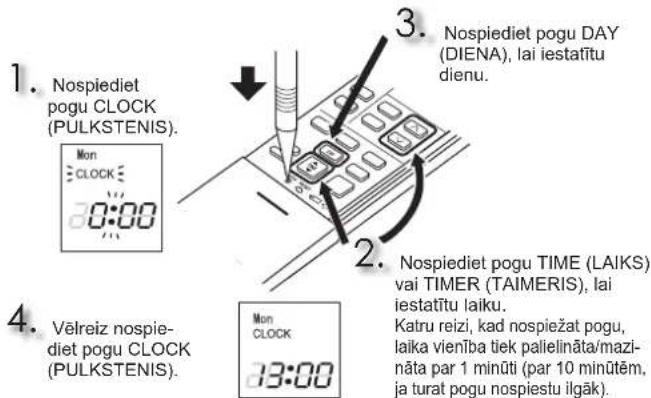

Laika iestatišana

1. Nospiediet pogu CLOCK (PULKSTENIS). Mon CLOCK 0:00 2. 3. Nospiediet pogu DAY (DIENA), lai iestaftu dienu. 4. Vēlreiz nospiediet pogu CLOCK (PULKSTENIS). Mon CLOCK 13:00 2. 3. Nospiediet pogu TIME (LAIKS) vai TIMER (TAIMERIS), lai iestaftu laiku. Katru reizi, kad nospiežat pogu, laika vienība tiek palielināta/mazi-nāta par 1 minūti (par 10 minūtēm, ja turat pogu nospiestu ilgāk).

LV-3

SAGATAVOŠANA LIETOŠANAI

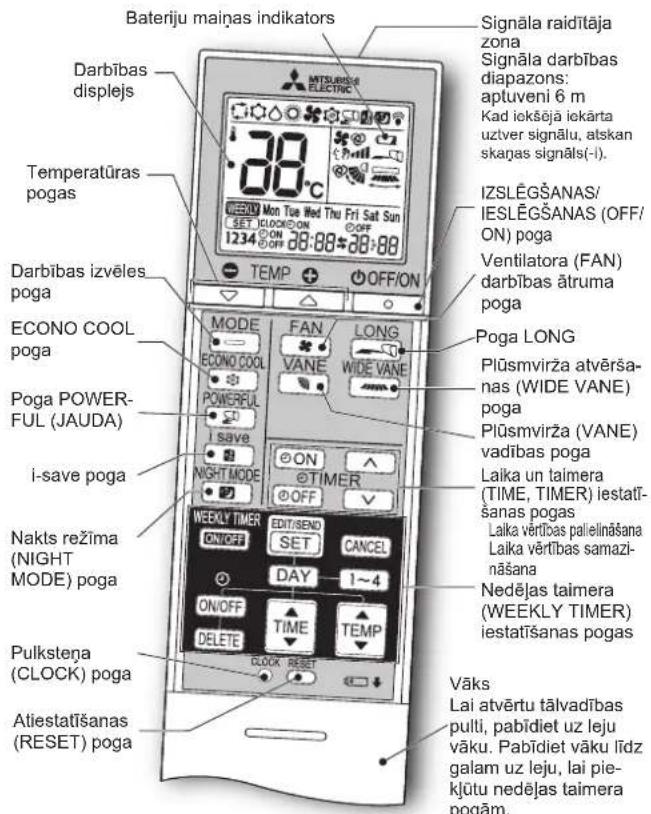

Tālvadības pults

Bateriju mainas indikators Signāla raidītāja zona Signāla darbības diapazons: aptuveni 6 m Kad iekšējā iekārta uztver signālu, atskan skaņas signāls(-i). IZSLĒGŠANAS/ IESLĒGŠANAS (OFF/ ON) poga Ventilatora (FAN) darbības ātruma poga Poga LONG Plūsmvirza atvērša- nas (WIDE VANE) poga Plūsmvirza (VANE) vadības poga Laika un taimera (TIME, TIMER) iestatī- šanas pogas Laika vērtības pallelnāšana Laika vērtības samazi- nāsana Nedējas taimera (WEEKLY TIMER) iestatīšanas pogas Vāks Lai atvērtu tālvadības pulli, pabīdiet uz leju vāku. Pabīdiet vāku līdz galam uz leju, lai pie- kjūtu nedējas taimera pogām. Darbības displejs 38°C MON Tue Wed Thu Fri Sat Sun SET CLKONE ON 1234 ON OFF 28:88+28:88 TEMP OFF/ON TEMP ECONO COOL poga POGA POWER- FUL (JAUDA) i-save poga Nakts režīma (NIGHT MODE) poga Pulksteņa (CLOCK) poga Atiestatīšanas (RESET) poga

Laika un taimera (TIME, TIMER) iestatīšanas poga \_\_\_\_

Laika vērtības palielināšana Laika vērtības samazināšana

ON (IESLĘGŠANAS taimeris): iekārta iestatītā laikā IESLĘDZAS. OFF (IZSLĘGŠANAS taimeris): iekārta iestatītā laikā IZSLĘDZAS.

Spiediet (mazināt) vai (pallelnāt), lai iestatītu taimera laiku.

Nedēļas taimera (WEEKLY TIMER) iestatīšanas pogas \_\_\_\_

Nospiediet 📄edit/SEND 📁gugu lai aktivizētu nedēļas taimera iestatīšanas režīmu.

Nospiediet [my] pogu1-tai izvēlētos dienu un numuru.

Nospiediet ON/OFF un TPOGU, lai Iestatītu IESLĒGŠA-NAS/IZSLĒGŠANAS taimeri, laiku un temperatūru.

Nospiediet 📄edit/SEND pioq, lai pabeigtu un pārraidītu nedējas tai-mera iestatījumu.

Nospiediet WEEKLY TIMER POGU, lai IESLÊGTU nedêjas taimeri. (Izgaismojas indikators WEEKLY.)

Vēlreiz nospiediet WEEKLY TIMER IONOR pogu, lai IZSLĒGTU nedējas taimeri. (Indikators WEEKLY izdziest.)

LV-4

IZSLĘGŠANAS/IESLĘGŠANAS (OFF/ON) poga

Darbības izvēles poga

Temperatūras pogas

Katru reizi, kad nospiežat pogu, temperatūra paaugstinās vai pazeminās par 1 °C.

Ventilatora (FAN) darbības ātruma poga

Horizontālās gaisa plūsmas (pa kreisi un pa labi) vadības poga

Vertikālās gaisa plūsmas (uz augšu un uz leju) vadības poga

Poga LONG

Palielinās ventilatora darbības ātrums un horizontālais plūsmvirzis pārvietojas LONG režīma pozīcijā.

Poga POWERFUL (JAUDA)

Ventilatora ātrums : ātrums, pieejams tikai režimā POWERFUL.

Horizontālais plūsmvirzis : iestatiet pozīciju vai novirziet gaisa plūsmu uz leju, ja tiek izmantots iestatījums AUTO.

i-save poga

Vienkārša atiestatīšanas funkcija, kas ľauj uzreiz aktivizēt vēlamos (iepriekš konfigurētos) iestatījumus, vienu reizi nospiežot (save) pogu. Nospiediet šo pogu vēlrez, un acumirklī tiek atjaunoti iepriekšējie iestatījumi.

ECONO COOL poga

Mikroprocesors automātiski maina iestatīto temperatūru un gaisa plūsmas virzienu.

Nakts režima (NIGHT MODE) poga

NIGHT MODE darbības režimā tiek mazināts darbības indikatora spilgtums, atslēgts skaņas signāls un mazināts ārējās iekārtas trokšņa līmenis.

TīRĪŠANA

Norãdes:

• Pirms tīrīšanas atvienojiet strāvas padevi vai izslēdziet jaudas slēdzi.
• Nepieskarieties ar rokām pie metāla detalām.
• Neizmantojiet benzīnu, škīdinātāju, pulēšanas līdzekļus vai insekticīdus.
• Izmantojiet tikai atškaidītu vieglas koncentrācijas tīrīšanas līdzeklus.

• Neizmantojiet asu suku, cietu sūkli vai līdzīgus priekšmetus.

• Nemērcējiet un neskalojiet horizontālo plūsmvirzi.

• Neizmantojiet üdeni, kas karstāks par 50 °C.
• Nežāvējiet iekārlas detaljas tiešos saules staros vai siltuma avota vai liesmas tuvumā.
• Tirot ventilatoru, nepielietojiet pārmērīgu spēku, jo tā ventilatoram var radīt plaisas vai salauzt to.

Gaisa fi ltrs (gaisa attirīšanas fi ltrs)

• Tīriet ik pēc 2 nedēlām
- Notīriet netīrumus ar putekļu sūcēju vai skalojiet ar ūdeni.
- Pēc mazgāšanas ūdenī pilnībā nožāvējiet ēnā.

Svarīgi

• Tiriet fi Itrus regulări, lai samazinătu străvas patëriņu un nodrošinătu efektīvu fi Itru darbību.
• Netiri fi ltri izraisa üdens kondensëšanos gaisa kondicionë-tajā, veicinot dažādu sēnīsu (plem., pelējuma) rašanos. Tā-pēc ir ieteicams tīrīt gaisa fi ltrus ik pēc 2 nedēlām.

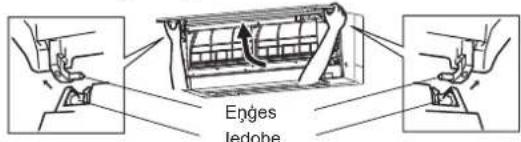

Priekšējais panelis

Enges ledobe

1. Celiet priekšējo paneli, līdz atskan klikškis.
2. Satveriet enges un velciet, kā parādīts attēlā, lai atvienotu pārsegu.

- Noslaukiet ar mīkstu sausu drānu vai noskalojiet ūdenī.

- Nemērcējietūdenī ilgāk par divām stundām.

• Pilnībā nožāvējiet ēnainā vietā.

1. Pielieciet atpakal priekšējo paneli, nonemšanas darbības veicot prelējā secībā. Cieši aizveriet priekšējo paneli un stiprāk piespiediet punktus, kas attēlā norādīti ar bultinām.

Gaisa attīrīšanas fi ltrs (sudraba jonizēts gaisa attīrītāja fi ltrs, papildaprīkojums)

Ik pēc 3 mēnešiem

- Notīriet netīrumus ar putekļu sūcēju.

Ja netīrumus nevar notīrīt ar putekļu sūcēju

• Mērcējiet fi ltru un tā rāmi remdenā üdenī un tad noskalojiet to.
• Pēc mazgāšanas pilnībā nožāvējiet ēnā.

Reizi gadā

• Labākam sniegumam nomainiet gaisa attīrīšanas fi ltru.
• Detalas numurs

MAC-2360FT-E

Spiediet, lai ie-vietotu ierīcē gar fi ltra vadotni.

Velciet, lai iznemtu no ierīces.

Šī informācija atbilst REGULAI (ES) 528/2012

MODELA NOSAUKUMS	Apkopjamā detaļa (detaļas nosaukums)	Aktīvās vielas (CAS Nr.)	Iedarbība	Lietošanas norādes (drošas lietošanas informācija)
MSZ-AP60/71VG FILTRS		Sudraba nātrija hidrogēncirkonija fosfāts (265647-11-8) 2-oktil-2H-izotiazol-3-ons (OIT) (26530-20-1)	Antibakteriāls, pretpelējuma	Izmantojiet šo līdzekli tikai atbilstoši norādēm lietošanas pamācībā un tikai paredzētajam mērķim.Nepieļaujiet līdzekļa nokļūšanu mutē. Sargiet no bērniem.
MAC-2360FT-E FILTRS		Sudraba cinka ceolīts (130328-20-0)	Antibakteriāls	Izmantojiet šo līdzekli tikai atbilstoši norādēm lietošanas pamācībā un tikai paredzētajam mērķim.Nepieļaujiet līdzekļa nokļūšanu mutē. Sargiet no bērniem.

Wi-Fi SASKARNES IESTATIŠANA (tikai VGK tipa)

Šī Wi-Fi saskarne norāda statusa informāciju un apstrādā “MELCloud” sniegtās komandas, pieslēdzoties iekšējai iekārtai.

Priekšējais panelis Wi-Fi saskarne

Piezime.

• Izveidojiet Wi-Fi saskarnes savienojumu ar maršrutētāju. Skatiet iekārtas komplektācijā iekļauto IESTATĪŠANAS PAMĀCĪBU un dokumentu SETUP QUICK REFERENCE GUIDE (Īsā iestatīšanas pamācība).
• IESTATĪŠANAS PAMĀCĪBU varat skatīt tālāk norādītajā tīmekļa vietnē.
  http://www.melcloud.com/Support
• "MELCloud" lietotāja rokasgrāmatu varat skatīt tālāk norādītajā tīmekļa vietnē. http://www.melcloud.com/Support

SPECIFIKĀCIJAS

Modells	Iekšējā iekārta		MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Ārējā iekārta		MUZ-AP60VG		MUZ-AP71VG
Funkcija			Dzesēšana	Apsilde	Dzesēšana	Apsilde
Strāvas padeve			~ /N, 230 V, 50 Hz
Jauda		kW	6,1	6,8	7,1	8,1
leejas jauda		kW	1,59	1,67	2,01	2,12
Svars	Iekšējā iekārta	kg	16		17
	Ārējā iekārta	kg	40		55
Aukstumaģenta uzpildes tilpums (R32)		kg	1,05		1,50
IP kods	Iekšējā iekārta		IP 20
	Ārējā iekārta		IP 24
Atlautais maksimālais darba spiediens	Zemākais spiediens	MPa	2,77
	Augstākais spiediens	MPa	4,17
Trokšņa līmenis (SPL)	Iekšējā iekārta (loti augsts/augsts/vidējs/zems/klusums)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Ārējā iekārta	dB(A)	56	57	56	55

Garantētais darbības diapazons

		lekšējā iekārta Ārējā iekārta
Dzesē-šana	Augšējārobeža	32 °C DB23 °C WB	46 °C DB—
	Apakšējārobeža	21 °C DB15 °C WB	-10 °C DB—
Apsilde	Augšējārobeža	27 °C DB—	24 °C DB18 °C WB
	Apakšējārobeža	20 °C DB—	-15 °C DB-16 °C WB

DB: sausais termometrs WB: slapjais termometrs

Piezime.

Modelis MAC-567IFB2-E
levades spriegums	Mainstrāva 12,7 V (no iekšējās ie-kārtas)
Strāvas patēriņš Maks. 2 W
Izmērs A × P × G (mm) 79 × 44 × 18,5
Svars (g) 60 (ar kabeli)
Raidītāja jaudas līmenis (maks.) 17,5 dBm @IEEE 802.11b
Radiofrekvences josla 1 kan. ~ 13 kan. (2412~2472 MHz)
Radio protokols IEEE 802.11b/g/n (20)
Šifrešana AES
Autentīfi kācija WPA2-PSK
Programmatūras versija XX.00

Atbilstības deklarāciju varat skafīt tālāk norādītajā tīmekļa vietnē. http://www.melcloud.com/Support

JA RODAS AIZDOMAS, KA RADUŠAS PROBLĖMAS

Tālāk norādītajos gadījumos pārtrauciet izmantot gaisa kondicionētāju un sazinieties ar izplatītāju.

• No iekšējās iekārtas sūcas vai pil ūdens.
• Mirgo darbības indikators.
  • Bieži nostrādā jaudas slēdzis.
• Signāls no tālvadības pulls netiek uztverts telpā, kur uzstādītas luminiscentās lampas (invertora tipa luminiscentās lampas u. c.), ko IESLĒDZ/IZSLĒDZ ar elektroniskās iekārtas palīdzību.
  • Gaisa kondicionētāja darbība traucē uztvert radio vai televīzijas signālu. Ietekmētās ierīces vajadzībām var būt nepieciešams signāla pastiprinātājs.
  • Ja dzirdamas netipiskas skañas.
• Ja ir konstatēta aukstumaģenta noplūde.

ATSARGUMO PRIEMONÈS

ar šo, vienpersoniski uzņemolies atbildību, paziņo, ka tālāk aprakstītie gaisa kondicionētāji un siltumsūkņi ir paredzēti lietošanai dzīvojamajās, komercdarbības un vieglās rūpniecības telpās.

šiuo vien tik savo atsakomybe pareiškia, kad toliau apibūdinti oro kondicionieriai ir šilumos siurbliai skirti naudoti gyvenamosiose, komercinėse ir lengvosios pramonės aplinkose: ovime izjavljuje pod isključivom odgovornošću da su klimatizacijski uređaji i toplinske dizalice opisane u nastavku namijenjeni za upotrebu u stambenim i poslovnim okruženjima te okruženjima lake Industrije;

ovim izjavljuje na svoju isključivu odgovornost da su klima-uredaji i toplotne pumpe opisane u daljem tekstu za upotrebu u stambenim, komercijalnim okruženjima i okruženjima sa lakom industrijom:

Piezime. Sērijas numurs ir norādīts uz ierīces datu plāksnītes.

ar šo, vienpersoniski uzņemolies atbildību, paziņo, ka tālāk aprakstītie gaisa kondicionētāji un siltumsūkņi ir paredzēti lietošanai dzīvojamajās, komercdarbības un vieglās rūpniecības telpās.

Piezime. Sērijas numurs ir norādīts uz ierīces datu plāksnītes.
