РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MSZ-AP71VGK MITSUBISHI

Значения на символите, показани на вътрешното тяло и/или на външното тяло

	ПРЕДУПРЕЖДЕНИЕ(Опасност от пожар)	Това тяло използва запалим хладилен агент.Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, това щесъздаде вреден газ и има опасност от пожар.
	Преди работа прочетете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ.
	Обслужващият персонал е задължен да прочете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ и РЪКОВОДСТВОТО ЗА МОНТАЖ преди работа.
	Допълнителна информация е достъпна в РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ, РЪКОВОДСТВОТО ЗА МОНТАЖ и други подобни.

• Поради наличието на въртящи се части и компоненти в уреда, които могат да предизвикат токов удар, преди работа внимателно прочетете настоящите Инструкции за безопасност.
• Посочените по-долу предупреждения са важни за Вашата безопасност и е необходимо да ги спазвате.
• След като се запознаете с ръководството, го запазете заедно с Ръко- водство за монтаж и го дръжте на място, удобно за бъдещи справки.

При неправилна експлоатация на този продукт има голяма вероятност да се стигне до сериозни последици за Вашето здраве, наранявания и др. или дори смърт.

ВНИМАНИЕ:

При неправилна експлоатация може да възникнат опасности, в зависимост от условията.

Значение на символите, използвани в това ръководство

В никакъв случай не правете това.

Следвайте инструкциите.

Забранява се пипането с пръсти, вмъкването на продълговати предмети и др.

Забранява се стъпването върху вътрешното/външното тяло, както и поставянето на каквито и да било предмети върху тях.

Опасност от токов удар. Бъдете внимателни.

Уверете се, че сте изключили щепсела на захранването от контакта.

Уверете се, че сте изключили захранването.

Опасност от пожар.

Никога не докосвайте с мокри ръце.

Никога не пръскайте с вода устройството.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Не свързвайте захранващия кабел към разклонител или удължител, както и множество електрически уреди към един захранващ мрежов контакт.

• Това може да предизвика прегряване, пожар или токов удар.

Уверете се, че щепсельт на захранващия кабел е чист и го пъхнете докрай в контакта.

Замърсеният щепсел може да предизвика пожар или токов удар.

Не навивайте, дърпайте, повреждайте или изменяйте захранващия кабел. Не го подлагайте на топлина и не поставяйте върху него тежки предмети.

Това може да предизвика пожар или токов удар.

По време на работа се забранява изключването/включването на прекъсвача или изваждането/свързването на щепсела от захранването. • Това може да доведе до пожар в следствие на искри.

- След като вътрешното тяло е изключено от дистанционното управление, не забравяйте да изключите прекъсвача или да извадите захранващия кабел.

Не излагайте тялото си продължително време на директното въздействие на студената струя въздух.

Това може да окаже неблагоприятно въздействие върху здравето Ви.

Уредът не трябва да се инсталира, премества, демонтира, изменя или ремонтира от потребителя.

- Неправилно инсталираният или обслужван климатик може да предизвика пожар, токов удар, нараняване или теч на вода и др. Консултирайте се със своя дилър.

- Ако захранващият кабел е повреден, той трябва да се подмени от производителя или от негов сервизен агент, за да се избегнат рискови ситуации.

При монтаж, преместване, или обслужване на уреда, уверете се, че никое друго вещество освен указаният хладилен агент (R32) не влиза в охладителната верига.

- Всяко наличие на чуждо тяло, като въздух, може да доведе до прекомерно повишаване на налягането, което да причини експлозия или нараняване.

- Употребата на хладилен агент, различен от определения за системата, ще причини механична повреда, неизправност или повреда на тялото. В най-лошия случай това може да доведе до сериозна пречка за осигуряване на безопасността на продукта.

Този уред не е предназначен за използване от лица (включително деца) с ограничени физически, сетивни или умствени способности, или с недоста- тъчен опит и знания, освен ако те не са наблюдавани или инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност.

Да не се позволява на деца да играят с устройството.

Не пъхайте пръстите си или каквито и да било продълговати предмети в отворите за входящ или изходящ въздух.

• Това може да доведе до нараняване, тъй като по време на работа вентилаторът се върти с висока скорост.

В случай, че забележите някакви необичайни признаци (при миризма на изгоряло например), спрете климатика и издърпайте щепсела на захранващия кабел от контакта или изключете прекъсвача.

- Продължаването на експлоатацията на климатика при възникнало анормално състояние може да доведе до повреда, пожар или токов удар. В такива случаи се обърнете към своя дилър.

В случай, че климатикът не охлажда или отоплява, е възможно това да се дължи на изтичане на хладилен агент. Ако откритее теч на хладилен агент, спрете работата, добре проветrete помещението и се консультирайте с вашия дилър веднага. В случай че ремонтът изисква презареждане с хладилен агент, за подробна информация се обърнете към сервисните техници.

• Хладилният агент, зареден в климатика, не е вреден. Той не изтича при нормални обстоятелства. Въпреки това, ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част на вентилаторна печка, керосинова печка или готварска печка, това ще съзраде вреден газ и има опасност от пожар.

Не се опитвайте сами да миете вътрешното тяло. Ако вътрешността на уреда се нуждае от почистване свържете се със своя дилър.

- Употребата на неподходящ препарат може да причини увреждане на пластмасовия материал в устройството, което може да доведе до изтичане на вода. Ако препаратът влезе в контакт с електрически части или с двигателя, това ще доведе до неизправност, дим или пожар.

- Уредът трябва да се съхранява в помещение без постоянно действащи източници на запалване (напр. открити пламъци, работещ газов уред или работещ електрически нагревател).

- Имайте предвид, че хладилните агенти може да не съдържат миризма.

- Не използвайте средства за ускоряване на процеса на размразяване или за почестване на уреда, различни от тези, препоръчани от производителя.

Вътрешното тяло трябва да се монтира в помещения, които надвишават даденото подово пространство. Моля, консултирайте се с вашия дилър.

Този уред е предназначен за използване от експерти или обучени потребители в магазини, в леката промишленост и във ферми, или за търговска употреба от неспециалисти.

ВНИМАНИЕ

Не докосвайте входните отвори за въздух или алуминиевите ребра на вътрешното/външното тяло.

• Това може да доведе до нараняване.

Не използвайте инсектициди или запалителни спрейове върху уреда. • Това може да доведе до пожар или деформация на уреда.

Не излагайте домашни любимци или растения на прякото въздействие на въздушната струя.

• Това може да доведе до заболяване на растенията или животните.

Не поставяйте електроуреди или мебели под вътрешното/външното тяло.

- От телата може да прокапе вода, която да доведе до повреда или неизправност.

Не оставяйте уреда върху повредена инсталационна стойка. • Уредът може да падне и да причини нараняване.

Не стъпвайте върху нестабилна плоскост за обслужване или почистване на уреда.

• В случай на падане можете да получите наранявания.

Не дърпайте захранващия кабел.

- Това може да предизвика разкъсване на проводника на кабела и да доведе до прегряване или пожар.

Не зареждайте или разглобявайте батериите и не ги изхвърляйте в огън

- Това може да доведе до протичане на батериите, да причини пожар или експлозия.

Не оставяйте уреда да работи над 4 часа в условия на висока влажност (80% относителна влажност или повече), например при отворена врата или прозорец.

- Кондензиралата вода в климатика може да започне да капе и да причини овлажняване или повреда на мебелите.

- Кондензацията на вода в климатика може да доведе до развитието на гъбички, като мухъл.

Не използвайте уреда за специализирани цели като съхранение на хранителни продукти, отглеждане на животни, растения, опазване на прецизна апаратура или произведения на изкуството.

- Това може да доведе до влошаване на качеството или неблагоприятно въздействие върху животни и растения.

Не излагайте съоръжения, използващи процеси на горене, на прякото въздействие на въздушна струя.

• Това може да доведе до непълно изгаряне.

При никакви обстоятелства не поставяйте батериите в устата си, за да не ги погълнете.

• Това може да доведе до задавяне и/или натравяне.

Преди почистване на уреда е необходимо да го изключите, да издърпате захранващия щепсел от контакта или да поставите прекъсвача в положение ИЗКЛ.

• Това може да доведе до нараняване, тъй като по време на работа вентилаторът се върти с висока скорост.

Когато уредът няма да бъде използван за продължителен период от време, издърпайте захранващия щепсел от контакта или поставете прекъсвача в положение ИЗКЛ.

- Уредът може да акумулира замърсявания, които да причинят прегряване или пожар.

Винаги заменяйте едновременно всички батерии на дистанционно-то управление с нови батерии от един и същи тип.

- Едновременното изпопзване на стари и нови батерии може да предизвика прегряване, теч или експлозия.

В случай на контакт на течност от батерията с кожата или дрехите е необходимо замърсяването да се отмие с обилно количество вода.

- В случай на контакт на течност от батерията с очите е необходимо те да се изплакнат с обилно количество чиста вода и незабавно да се потърси лекарска помощ.

При съвместна работа на уреда с апарат, използващ процес на горене вземете мерки за доброто проветряване на помещението.

- Лошата вентилация може да доведе до понижаване на концентрацията на кислород.

В случай че чуете звука на гръмотевици или има опасност от светкавица, поставете прекъсвача в положение ИЗКЛ.

• Токовият удар от светкавицата може да повреди уреда.

След като климатикът е използван в продължение на няколко сезона в допълнение на обичайните процедури за почистване, извършете проверка и обслужване.

- Замърсяване или прах в уреда могат причинят неприятен мирис и да допринесат за развитието на гъбички, като мухъл, както и да запушат канала за оттичане и да причинят изтичане на вода от вътрешното тяло. Консуптирайте се със своя дилър за проверка и поддръжка, която изисква специализирани знания и умения.

Не работете с превключвателите с мокри ръце. • Това може да доведе до токов удар.

Не почиствайте климатика с вода и не поставяйте върху него съдове с вода, като вази например.

• Това може да предизвика пожар или токов удар.

Не стъпвайте и не поставяйте предмети върху външното тяло.

- В случай че Вис или предметът паднете, е възможно да получите наранявания.

ВАЖНО

Мръсните филтри водят до конденз в климатика, което допринася за развитието на гъбички, като мухъл. Затова се препоръчва филтрите да се почистват на всеки 2 седмици.

Преди започване на работа се уверете, че хоризонталните ламели са в затворено положение. Ако системата се включи, докато хоризонталните ламели са в отворено положение, те може да не се върнат в правилната позиция.

За инсталиране

ПРЕДУПРЕЖДЕНИЕ

За инсталиране на климатика се обърнете към своя дилър.

- Инсталацията на климатика изисква специализирани познания и умения, поради което тя не може да бъде извършена от потребителя. Неправилно инсталираният климатик може да предизвика течове на вода, пожар или токов удар.

Осигурете електрозахранване, специално предназначено за климатика. - Захранване, което не е специално предназначено за климатика, може да предизвика прегряване или пожар.

Не инсталирайте уреда в участьци, в които е възможно изтичане на възпламеним газ.

• В случай че изтече газ, той се натрупва по цялото външно тяло и така може да се получи експлозия.

Правилно заземете уреда.

- Не свързвайте заземяването към газопроводи, водопроводи, гръмоотводи или към заземителни кабели на телефонната мрежа. Неправилното заземяване може да доведе до токов удар.

ВНИМАНИЕ

Инсталирайте дефектнотокова защита, в зависимост от мястото, където ще бъде монтиран климатикът (например в участьци с висока влажност).

- В случай че не бъде инсталирана дефектнотокова защита, може да се получи токов удар.

Уверете се, че всичката вода се оттича правилно през отводнителния канал.

- При неправилно изграден отводнителен канал, водата може да прока- пе от външното/вътрешното тяло, вследствие на което да овлажни и повреди мебелировката.

При анормално състояние

Незабавно спрете климатика и се свържете със своя дилър.

За Wi-Fi интерфейс

ПРЕДУПРЕЖДЕНИЕ

(Неправилната работа с устройството може да доведе до сериозни последствия, включително тежки наранявания или смърт.)

Това устройство може да се използва от деца на възраст над 8 години включително и лица с намалени физически, сетивни или умствени способности или липса на опит и знания, ако са под наблюдение или са инструktирани относно използването на устройството по безопасен начин и разбират възможните опасности.

Деца не бива да играят с устройството. Почистването и потребител- ската поддръжка не бива да се извършват от деца без надзор.

Не използвайте Wi-Fi интерфейса близо до медицинско електрическо оборудване или до хора с поставено медицинско изделие, като например сърдечен пейсмейкър или имплантируем кардиовертердефибрилатор.

• Това може да доведе до злополука поради неизправна работа на медицинското оборудване или изделие.

- Това може да доведе до злополуки вследствие на неизправно функциониране.

Не докосвайте Wi-Fi интерфейса с мокри ръце.

• Това може да доведе до повреда на устройството, токов удар или пожар.

Не пръскайте с вода Wi-Fi интерфейса и не го използвайте в баня.

• Това може да доведе до повреда на устройството, токов удар или пожар.

Ако Wi-Fi интерфейсът падне или държачът или кабельт се повредят извадете щепсела на захранването от електрическия контакт или изключете прекъсвача.

- Това може да предизвика пожар или токов удар. В такива случаи се обърнете към своя търговец.

ВНИМАНИЕ

(Неправилната работа може да доведе до последствия, включително нараняване или щети по сградата.)

Не стъпвайте върху нестабилни степенки, за да настройвате или почиствате Wi-Fi интерфейса.

• Ако паднете, може да се нараните.

Не използвайте Wi-Fi интерфейса близо до други безжични устройства микровълнови фурни, безжични телефони или факс машини.

• Това може да доведе до неизправности.

Изхвърляне

Fig. 1

Преди да изхвърлите уреда се консултирайте със своя дилър.

Забележка:

Този символ се отнася само за страните от Европей- ския съюз.

Този символ е в съответствие с директивата 2012/19/EC Член 14 Информация за потребителя и Анекс IX, и/или в съгласие с директивата 2006/66/EO Член 20 Информация за крайните потребители и Анекс II.

Вашият уред MITSUBISHI ELECTRIC е проектиран и произведен с високо-качествени материали и елементи, които могат да се рециклират и/или да се използват отново.

Този символ означава, че електрическото и електронното оборудване, батерии и акумулатори, които не могат да се употребяват повече и „виротът им е изтекъп”, трябва да се изхърлят отделно от Вашия битов отпадък. Ако химично обозначение е отпечатано под символа (Fig. 1), то означава, че батерията или акумулаторът съдържат тежък метал с определена концентрация. Това ще бъде посочено по следния начин:

Hg: живак (0,0005%), Cd: кадмий (0,002%), Pb: олово (0,004%)

В страните от Европейския съюз има системи за разделно събиране на употребявани електрически и електронни продукти, батерии и акумулатори. Моля, изхвърлете това оборудване, батерии и акумулатори във вашето местно сметище за събиране/рециклиране на отпадъци.

Призоваваме Ви да запазим планетата чиста – тя е нашият дом!

Описание на частите

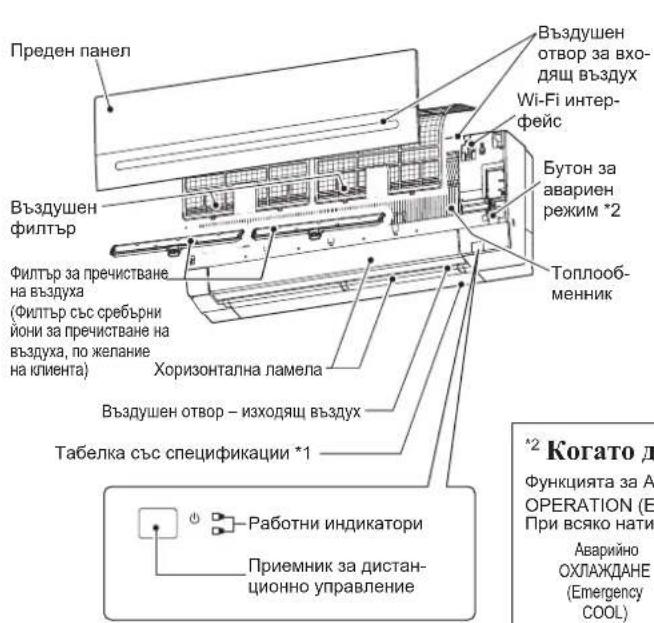

Вътрешно тяло Външно тяло

Преден панел Въздушен отвор за вход- дящ въздух Wi-Fi интер- фейс Бутон за авариен режим *2 Топлооб- менник Въздушен филтър Филтър за пречистване на въздуха (Филтър със сребърни йони за пречистване на въздуха, по желание на клиента) Хоризонтална ламела Въздушен отвор – изходящ въздух Табелка със спецификации *1 *2 Когато д функцията за А OPERATION (Е При всяко нати Аварийно ОХЛАЖДАНЕ (Emergency COOL) Работни индикатори Приемник за дистан- ционно управление

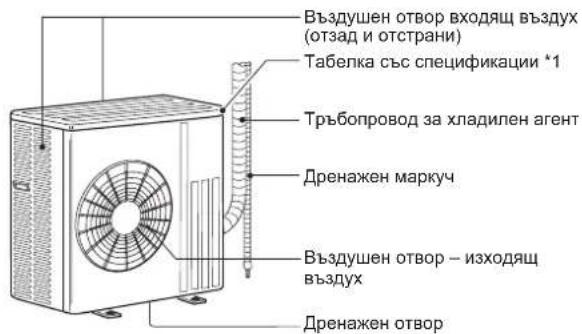

Въздушен отвор входящ въздух (отзад и отстрани) Табелка със спецификации *1 Тръбопровод за хладилен агент Дренажен маркуч Въздушен отвор – изходящ въздух Дренажен отвор

Външните тела може да са с различен външен вид.
*1 Годината и месецът на производство са обозначени на табелката със спецификации.

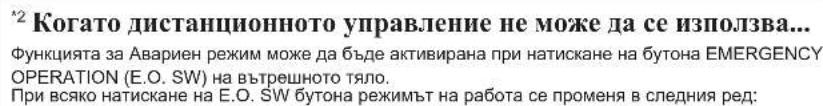

² Когато дистанционното управление не може да се използва... Функцията за Авариен режим може да бъде активирана при натискане на бутона EMERGENCY OPERATION (E.O. SW) на вътрешното тяло. При всяко натискане на E.O. SW бутона режимът на работа се променя в следния ред:

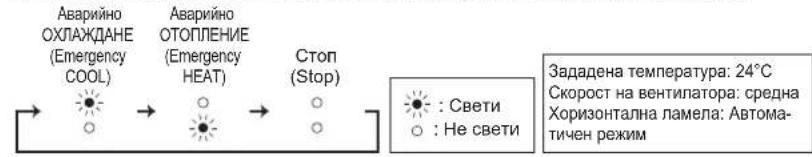

Аварийно ОХЛАЖДАНЕ (Emergency COOL) Аварийно ОТОПЛЕНИЕ (Emergency HEAT) Стоп (Stop) Зададена температура: 24°C Скорост на вентилатора: средна Хоризонтална ламела: Автома- тичен режим

Преди включване в работен режим: Вкарайте щепсела за захранване в контакта и/или включете прекъсвача.

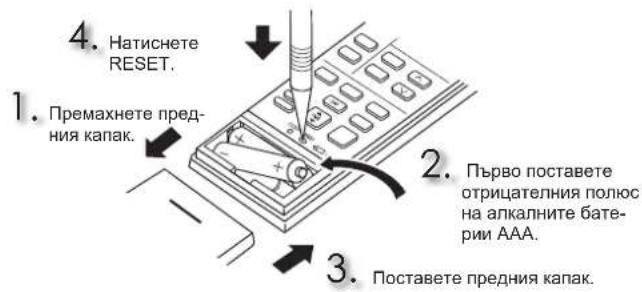

Поставяне на батериите в дистанционното управление

4. Натиснете RESET. 1. Премахнете пред- ния капак. 2. Първо поставете отрицателния полюс на алкалните бате- рии AAA. 3. Поставете предняя капак.

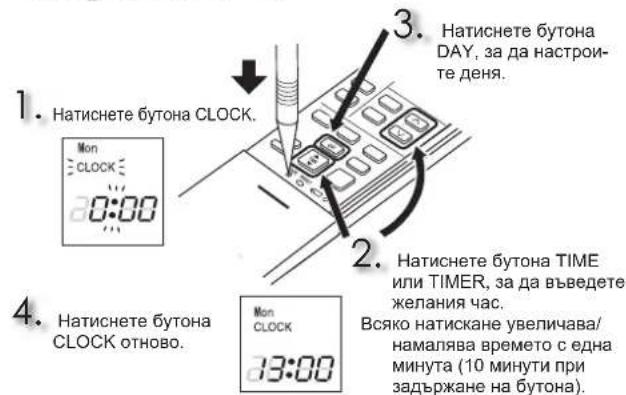

Настройка на час

1. Натиснете бутона CLOCK. 2. Натиснете бутона DAY, за да настроите дени. 3. Натиснете бутона TIME или TIMER, за да въведете желания час. 4. Натиснете бутона CLOCK отново. Mon CLOCK 13:00

Подготовка на уреда за експлоатация

Индикатор за смяна на батерията Дисплей 38°C Sекция за излъч- ване на сигнала Разстояние на сиг- нала: около 6 m Вътрешното тяло из- дава звукови сигнали (бийп) при получаване на сигнал. Бутони за контрол на температурата SET CLOCK ON 1234 ON OFF 88:88*28:88 Бутон за избор на операционен режим TEMP OFF/ON Бутон за функ- ция ECONO COOL MODE ECONO COOL POWERFUL I save NIGHT MODE FAN VANE LONG WIDE VANE Бутон LONG Бутон WIDE VANE Бутон за управле- ние на ламелите Бутони за настройка на таймера Увеличаване на времето Намаляване на времето Седмичен таймер бутони за настройка Бутон NIGHT MODE (Нощен режим) WEEKLY TIMER ON/OFF EDIT/SEND SET CANCEL DAY 1~4 ON/OFF TIME DELETE TEMP CLOCK RESET Бутон за настройка на час (CLOCK) Бутон за рестартиране Капак Плъзнете капака надолу, за да отворите дистанционно- то управление. Плъзнете го по-надолу, за да получите достъп до бутоните за настройка на седмичен таймер.

Бутон за настройка на часа и таймера — Увеличаване на времето Намаляване на времето

ON (ON таймер) : Тялото се включва в зададеното време.

OFF (OFF таймер) : Тялото се изключва в зададеното време.

Натиснете (увеличаване) и (намаяяване), за да настроите времето на таймера.

Седмичен таймер бутони за настройка —

Натиснете за да влезете в режима за настройка на седмичния таймер.

Натиснете ФАУ, за да-изберете ден и номер.

Натиснете ON/OFF, TIE, за та настроите включване/изключване, час и температура.

Натиснете SET, за да завършите и изпратите настройките на седмичния таймер.

Натиснете WEEKLY TIMER (CNCFT), за да включите седмичния таймер. ( WEEKLY светва.)

Натиснете WEEKLY TIMER CNOTY отново, за да изключите таймера. ( WEEKLY се изключва.)

OFF/ON

OFF/ON бутон за изключване/включване

MODE

Бутон за избор на операционен режим

+

Бутони за контрол на температурата

Всяко натискане повишава или понижава температура- та с 1°C.

FAN

Бутон за управление скоростта на вентилатора

WIDE VANE

Бутон за регулиране на въздушния поток ляво-дясно

VANE

Бутон за регулиране на въздушния поток горе-долу

LONG

Бутон LONG

Скоростта на вентилатора се увеличава и хоризонталната ламела се премества в позиция за режим LONG.

POWERFUL

Бутон за функция POWERFUL

Скорост на вентилатора : Изключителна скорост при режим POWERFUL

Хоризонтална ламела : Зададена позиция или позиция на въздушната струя надолу при автоматични настройки

i save

Бутон за функция i-save

Опростената функция за възстановяване на предпочитаните предварително зададени настройки може да бъде активирана с едно натискане на бутона save. При повторно натискане на бутона ще се върнете към предишните настройки.

ECONO COOL

Зададената температура и посоката на въздушния поток се променят автоматично от микропроцесора.

NIGHT MODE

Операцията NIGHT MODE (НОЩЕН РЕЖИМ) променя яркостта на работния индикатор, деактивира звуковите сигнали и ограничава нивото на шума на външното тяло.

ПОЧИСТВАНЕ

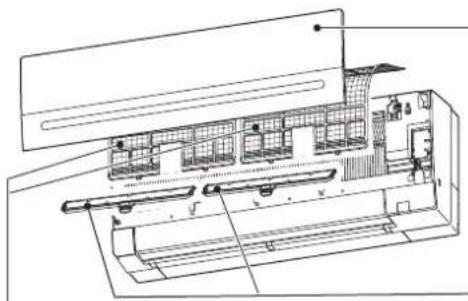

Инструкции:

• Преди почистване изключете захранването или прекъсвача.
  • Внимавайте да не докосвате металлите части с ръце.
• Не използвайте бензин, разредител, полиращ прах или инсектицид.
• За почистване използвайте само слаби, разредени препарати.
• Не използвайте абразивна четка, твърда пъба или подобен предмет.

• Не накисвайте и не изплаквайте хоризонталната ламела.

• Не използвайте вода по-топла от 50°C.

• При изсушаване не излагайте частите на въздействието на пряка слънчева светлина, топлина или пламък.
• Не упражявайте твърде голям натиск върху вентилатора, тъй като това може да доведе до напукване или счупване.

Въздушен филтър (Филтър за пре- чистване на въздуха)

• Почиствайте на всеки 2 седмици
- Отстранете замърсяването с прахосмукачка или измийте с вода.
- След измиване с вода подсушете добре на сянка.

Важно

• Почиствайте редовно филтрите, за да представят най-добрата си производителност и да намалите консумацията на енергия.
• Мръсните филтри водят до конденз в климатика, което допринася за развитието на гъбички, като мухъл. Затова се препоръчва филтрите да се почистват на всеки 2 седмици.

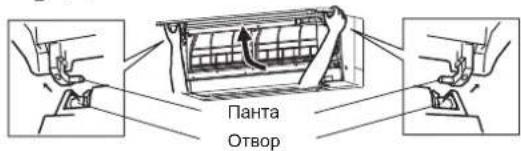

Преден панел

Панта Отвор

1. Повдигнете предния панел, докато се чуе щракване.
2. Задръжте пантите и изтеглете, за да го свалите, както е показано на илюстрацията по-горе.
3. Избършете с мека, суха кърпа или го изплакнете с вода.
4. Не накисвайте във вода за повече от два часа.
5. Изсушете добре на сянка преди монтиране.
6. Инсталирайте предния панел, като изпълните в обратен ред процедурата за неговото демонтиране. Затворете предния панел и натиснете на местата, обозначени със стрелки.

Филтър за пречистване на въздуха (Филтър със сребърни йони за пречистване на въздуха, по желание на клиента)

На всеки 3 месеца:

• Отстранете замърсяването с прахосмукачка.
  Когато замърсяването не може да бъде отстранено с прахосму-качка:
• Накиснете филтъра и рамката му в хладка вода, преди да го изплакнете.
• След измиване го подсушете добре на сянка.

Всяка година:

• Заменете с нов филтър за пречистване на въздуха за по-добра работа.
  • Номер на част MAC-2360FT-E

Водач за филтъра

Натиснете, за да монтирате в тялото успоредно на водача за филтъра.

Издърпайте, за да отстраните от тялото.

Тази информация се основава на РЕГЛАМЕНТ (ЕС) № 528/2012

ИМЕ НА МОДЕЛ	Третирани артикули(Име на части)	Активни субстанции(CAS No)	Свойство	Инструкции за употреба(Информация за безопасно боравене)
MSZ-AP60/71VG ФИЛТЪР		Водороден натриев сребърен циркониев фосфат(265647-11-8)2-охтил-2Н-изотиазол-3-он (ОП)(26530-20-1)	АнтибактериаленПротив мухъл	Използвайте този продукт само в съответствие с указанията в ръководството и за предвидената цел.Да не се поставя в устата. Да се съхранява на място, недостълно за деца
MAC-2360FT-E ФИЛТЪР		Сребърно-цинков зеолит(130328-20-0)	Антибактериален	Използвайте този продукт само в съответствие с указанията в ръководството и за предвидената цел.Да не се поставя в устата. Да се съхранява на място, недостълно за деца

НАСТРОЙВАНЕ НА Wi-Fi ИНТЕРФЕЙСА (само от тип VGK)

Този Wi-Fi интерфейс предава информация за състоянието и управлява командите от MELCloud чрез свързване към вътрешното тяло.

Преден панел Wi-Fi интерфейс

Забележка:

• Настройте връзка между Wi-Fi интерфейса и рутера. Вижте РЪКОВОДСТВОТО ЗА НАСТРОЙКА и SETUP QUICK REFERENCE GUIDE (КРАТЬК СПРАВОЧНИК ЗА НАСТРОЙКА), предоставени заедно с устройството.
• За РЪКОВОДСТВОТО ЗА НАСТРОЙКА посетете уебсайта по-долу. http://www.melcloud.com/Support
• За ръководството за потребителя на MELCloud посетете уебсайта по-долу. http://www.melcloud.com/Support

Модел	Вътрешно тяло		MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Външно тяло		MUZ-AP60VG		MUZ-AP71VG
Функция			Охлаждане	Отопление	Охлаждане	Отопление
Захранване			~ /N, 230 V, 50 Hz
Мощност		kW	6,1	6,8	7,1	8,1
Входяща мощност		kW	1,59	1,67	2,01	2,12
Тегло	Вътрешно	kg	16		17
	Външно	kg	40		55
Количество хладилен агент (R32)		kg	1,05		1,50
IP код	Вътрешно		IP 20
	Външно		IP 24
Допустимо работно налягане	LP ps	MPa	2,77
	HP ps	MPa	4,17
Шум (SPL)	Вътр. (Мн. висок/ Висок/Ср./Нисък/Тих)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Външно	dB(A)	56	57	56	55

Гарантиран работен диапазон

		Вътрешно Външно
Охлаждане	Горна граница	32°C DB23°C WB	46°C DB—
	Долна граница	21°C DB15°C WB	-10°C DB—
Отопление	Горна граница	27°C DB—	24°C DB18°C WB
	Долна граница	20°C DB—	-15°C DB-16°C WB

DB: Сух балон

WB: Мокър балон

Забележка:

Експлоатационни параметри

Охлаждане — Вътрешно: 27°C DB, 19°C WB

Външно: 35°C DB

Отопление — Вътрешно: 20°C DB

Външно: 7°C DB, 6°C WB

Wi-Fi интерфейс

Модел MAC-567IFB2-E
Входно напрежение DC 12,7 V (от вътрешното тяло)
Консумирана мощност МАКС. 2 W
Размери В × Ш × Д (mm) 79 × 44 × 18,5
Тегло (g) 60 (включително кабела)
Ниво на мощност на предавателя (МАКС.)	17,5 dBm @IEEE 802.11b
Радиочестотен канал	1 канал ~ 13 канал(2412 ~ 2472 MHz)
Радиопротокол IEEE 802.11b/g/n (20)
Шифроване AES
Удостоверяване WPA2-PSK
Версия на софтуера XX.00

За декларацията за съответствие посетете уебсайта по-долу.

При възникнал проблем

В следните случаи спрете да използвате климатика и се консултирайте със своя дилър.

• Когато тече или капе вода от вътрешното тяло.
  • Когато мига работният индикатор.
• Когато прекъсвачът се задейства често.
• Възможно е сигналът на дистанционното управление да не се предава в помещения, където се използва електронна флуоресцентна лампа с ON/OFF прекъсвач (инверторна флуоресцентна лампа и др.).
• Работата на климатика може да пречи на работата на радио или телевизионни приемници. Може да се наложи използването на усилвател за съответния приемник.
• При наличие на необичаен звук.
• Когато бъде открит теч на хладилен агент.

ZALECENIA BEZPIECZEŃSTWA

Забележка: Серийният му номер е на табелката на продукта.

декларира на своя собствена отговорност, че климатиците и термопомпите, описани по-долу, за употреба в жилищни, търговски и леки промишлени условия:

Забележка: Серийният му номер е на табелката на продукта.
