MANUAL DE UTILIZARE MSZ-AP71VGK MITSUBISHI

Semnifi cația simbolurilor afi șate pe unitatea interioară și/sau unitatea exterioară

	AVERTIZARE(Pericol de incendiu)	Această unitate utilizează un agent frigorifi c infl amabil.Dacă agentul frigorifi c se scurge și intră în contact cu fl ăcări sau cu un aparat de încălzire, acesta va crea un gaz nociv și va provoca pericolul de incendiu.
	Citiți cu atenție INSTRUCTIUNILE DE UTILIZARE înainte de a utiliza aparatul.
	Personalul de service trebuie să citească cu atenție INSTRUCTIUNILE DE UTILIZARE și MANUALUL DE INSTALARE înainte de a acționa aparatul.
	Pentru informații suplimentare, consultați INSTRUCTIUNILE DE UTILIZARE, MANUALUL DE INSTALARE și celelalte documentații corespunzătoare.

- Având în vedere faptul că în componenta acestui produs intră piese rotative și piese care ar putea cauza electrocutări, asigurați-vă că citiți “Instrucțiunile privind siguranța” înainte de utilizare.

- Asigurati-vă că respectați elementele de avertizare prezentate aici, deoarece acestea sunt importante în ceea ce privește siguranța.

- După ce ați citit acest manual, păstrați-l la îndemână împreună cu manualul de instalare, pentru a-l putea consulta cu ușurință oricând este necesar.

Marcajele și semnifi cația acestora

AVERTIZARE:

Manevrarea incorectă poate provoca pericole grave și iminente, precum decesul, rănirea gravă etc.

ATENTIE:

Manevrarea incorectă poate provoca pericole grave, în funcție de condiții.

Semnifi catiile simbolurilor utilizate în acest manual

: Asigurati-vă că nu faceți.
: Asigurați-vă că urmați instrucțiunile.
: Nu introduceti niciodată degetele sau un băț etc.
: Nu călcați niciodată cu picioarele pe unitatea interioară/exteriorară și nu amplasați obiecte pe acestea.
4 : Pericol de electrocutare. Aveți grijă.
: Asigurați-vă că deconectați ștecherul de la priză.
: Asigurați-vă că întrerupeți alimentarea electrică.
: Pericol de incendiu.
: Nu atingeți niciodată dacă aveți mâinile umede.
: Nu împrșcați niciodată apă pe unitate.

AVERTIZARE

Nu conectați cablul de alimentare electrică la un punct intermediar, nu utilizați un cablu prelungitor și nu conectați mai multe dispositive la o singură preză de C.A.

- Aceasta ar putea cauza supraîncălzirea, producerea unul incendiu sau electrocutarea.

Asigurați-vă că ștecherul nu prezintă impurități și introduceți-l în siguranță în priză

- Un stecher murdar poate determina producerea unui incendiu sau electrocutarea

Nu legați, trageți, deteriorați sau modifi cați cablul de alimentare electrică, nu îl încălziți și nu amplasati obiecte grele pe acesta.

- În caz contrar, există pericolul de incendiu sau electrocutare.

Nu CONECTATI/DECONECTATI intrerupătorul și nu deconectați/conectați stecherul în timpul funcționării.

- În caz contrar, se pot produce scântei care ar putea cauza producerea unui incendiu.

- După DEZACTIVAREA unității interioare prin intermediul telecomenzii, asigurățivă că DECONECTAȚI intrerupătorul sau că deconectați ștecherul de la priză.

Nu vă expuneți corpul direct la aerul rece pentru perioade de timp îndelungate

- În caz contrar, sănătatea dumneavoastră ar putea fi compromisă.

Unitatea nu trebuie să fi e instalată, reamplasată, dezasamblată, modifi cată sau reparată de câtre utilizator.

- Un aparat de climatizare manevrat necorespunzător poate provoca incendii, electrocutări, râniri sau scurgeri de apă etc. Adresați-vă reprezentanței locale

- Dacă cablul de alimentare electrică este deteriorat, acesta trebuie să fi e înlocu de câtre producător sau de câtre agentul de service al acestuia, pentru a se evita situațilie periculoase.

În cazul instalării, reamplasării sau întreținerii unității, asigurați-vă că în circuitul frigorifi c nu pătrunde nicio altă substanță în afară de agentul frigorifi c specifi cat (R32).

- Prezența oricărei substanțe străine, precum aerul, poate cauza o creștere anormală a presiunii, putând avea ca rezultat explozia sau rânirea.

- Utilizarea oricárul alt tip de agent frigorifi c în afara celul specifi cat pentru sistem va determina producerea de defectiuni mecanice, defectarea sistemului sau avarierea unității. În cel mai rău caz, aceasta ar putea periclita în mod grav siguranța produsului.

Acest aparat nu este destinat utilizării de câtre persoane (inclusiv copii) cu capacități fi zice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, decât dacă acestea se află sub supraveghere sau au fost instruite cu privire la utilizarea aparatului de câtre o persoană care este responsabilă pentru siguranța acestora.

Copiii trebuie să fi e supravegheati și nu trebuie lăsați să se joace cu aparatu

Nu introduceți degetele, un băț sau alte obiecte în orifi ciul de admisie sau de evacuare a aerului.

- În caz contrar, există pericolul de rănire, deoarece ventilatorul din interior se rotește la turații înalte în timpul funcționări.

În cazul unei stărl anormale (precum mirosul de aer), opriți aparatul de climatizare și deconectați ștecherul sau DECONECTAȚI întrerupătorul.

- Funcționarea continuă într-o stare anormală poate cauza defectiuni, provoca incendii sau electrocutarea. În acest caz, adresați-vă reprezentanței locale.

Dacă sistemul de climatizare nu răcește sau nu încălzește, există posibilitatea prezenței de scurgeri de agent frigorifi c. Dacă se depistează scurgeri de agent frigorifi c, opriți funcționarea, aeriști bine încăperea și adresați-vă imedlat reprezentanței locale. Dacă lucrările de reparațiți presupun reîncărarea cu agent frigorifi c a unității, adresați-vă unul tehnician de service pentru a-i solicita detalii.

- Agentul frigorifi c utilizat în sistemul de climatizare nu este nociv. În mod normal, acesta nu se scurge. Totaști, dacă agentul frigorifi c se scurge și intră în contact cu fi âcări sau cu un aparat de încălzire, precum o aerotermă, un încălzitor cu kerosen sau un aragaz, acesta va genera gaze toxice și va cauza pericolul de încendiu.

Utilizatorul nu trebuie să încerce niciodată să spele interiorul unității interloare. Dacă este necesară curățarea interiorului unității, adresați-vă reprezentanței locale.

- Detergentii necorespunzători pot cauza deteriorarea materialului din interiorul unității, ceea ce poate determina producerea scurgerilor de apă. Dacă detergentul intră în contact cu componentele electrice sau cu motorul, se pot produce deteriorări, fum sau un incendiu.

- Aparatul trebuie să fi e stocat într-o încăpere în care să nu existe surse de aprindere cu funcționare continuă (de exemplu; fi ăcări deschise, un aparat cu gaz sau un încălzitor electric afi ate în funcțiune).

- Aveți în vedere faptul că agenții frigorifi ci ar putea fi inodori.

- Nu utilizati alte mijloace de accelerare a procesului de degivrare sau de curățare a aparatului decât cele recomandate de producător.

• Nu perforati sau ardeți.

Unitatea interioară trebuie să fi e instalată intr-o încăpere care să depășească suprafața specifi cată. Vă rugăm să vă adresați reprezentanțel locale.

Acest aparat este destinat utilizării de către utilizatori specializați sau instruiti în cadrul spațiilor comerciale, spațiilor din cadrul industriei ușoare și al fermelor sau în scopuri comerciale de către nespecialiști.

⚠️ ATENTIE

Nu atingeți orifi ciul de admisie a aerului sau aripioarele din aluminiu ale unității interioare/exteriorare.

- În caz contrar, puteți suferi răniri.

Nu utilizati insecticide sau spray-uri infl amabile pe unitate.

- În caz contrar, s-ar putea produce incendii sau deformarea unității.

Nu expuneti animalele de companie sau plantele de apartament la fi uxul direct al aerului.

- Aceasta ar putea cauza rânirea animalelor sau deteriorarea plantelor.

MĂSURI DE SIGURANTĂ

Nu amplasati alte aparate electrice sau piese de mobilier sub unitatea interioară/exteriorară.

- Apa s-ar putea scurge din unitate, ceea ce ar putea cauza deteriorarea sau defectarea acestela.

Nu lăsati unitatea pe un suport de instalare deteriorat.

- în caz contrar, unitalea ar putea să cadă, provocând râniri.

Nu călcați pe un suport instabil în vederea acționării sau curățării unității. - În caz contrar, ați putea cădea și suferi leziuni.

Nu trageti de cablul de alimentare electrică.

- În caz contrar, o portiune a vergelei electrodului s-au putea rupe, determinând supraîncălzirea sau provocând un incendiu.

Nu încărcați sau dezasamblăți bateriile și nu le aruncați în foc.

- În caz contrar, bateriile ar putea prezenta scurgeri sau cauza un incendiu sau o explozie.

Nu acționați unitatea pentru mai mult de 4 ore în condiții de umiditate înaltă (80% RH sau mai mult) și/sau cu geamurile sau ușa dinspre exterior lăsată/e deschisă/e.

- În caz contrar, în interiorul sistemului de climatizare s-ar putea produce condens, care ar putea începe să se scurgă, umezind sau deteriorând mobilieru

- Condensarea apei în interiorul sistemului de climatizare poate contribui la dezvoltarea de fungi, precum mucegaiul.

Nu utilizați unitatea în scopuri speciale, precum depozitarea de alimente, creșterea animalelor, creșterea plantelor sau păstrarea dispozitivelor de precizie sau obiectelor de artă.

- În caz contrar, s-ar putea produce deteriorarea acestora, rânirea animalelor sau deteriorarea plantelor.

Nu expuneti aparatele cu combustie la fl uxul direct al aerului.

- În caz contrar, combustia completă a acestora ar putea să fi e prejudiciată.

Nu introduceți niclodată și pentru niciun motiv baterille în gură, pentru a evita ingerarea accidentală a acestora.

- Ingerarea bateriilor poate cauza sufocarea și/sau intoxicarea.

Înainte de a curăța unitatea, DEZACTIVATI-O și deconectați cabiul de alimentare electrică sau DECONECTATI întrerupătorul.

- În caz contrar, există pericolul de rânire, deoarece ventilatorul din interior se rotește la turații înalte în timpul funcționăni.

În cazul neutilizării unității pe perioade îndelungate de timp, deconectați ștecherul de la priză sau DECONECTAȚI intrerupătorul.

- Unitatea ar putea acumula particule de murdârie, care ar putea cauza supra-incâlzirea sau izbucnirea unui incendiu.

Înlocuiti toate bateriile telecomenzii cu unele noi, de același tip.

- Utilizarea unei baterii vechi împreună cu una nouă poate cauza supraîncălzirea, producerea scurgerilor sau o explozie.

Dacă fi uidul din interiorul bateriei Intră în contact cu pielea sau hainele dumneavoastră, spălați temeinic cu apă curată.

- Dacă fi uidul din interiorul bateriei intră în contact cu ochii dumneavoastră, spălați temeinic cu apă curată și consultați un medic.

Asigurați-vă că zona este bine ventilată atunci când unitatea funcționează concomitent cu un aparat cu combustie.

- O ventilatie necorespunzătoare poate cauza lipsa oxigenului.

DECONECTATI intrerupătorul atunci când auziți tunete și când există posibilitatea producerii de fulgere.

- Fulgerele pot provoca deteriorarea unității.

După utilizarea timp de mai multe sezoane a sistemului de climatizare, este necesară efectuarea unor lucrări de revizie și întreținere a acestuia, suplimentar lucrărilor de curățare normale.

- Particulele de murdărie sau praful din interiorul unității pot provoca producerea de miroši neplăcute, contribuind la dezvoltarea fungilor, precum micegaului sau înfundarea canalului de scurgere, cauzând scurgerea apei din unitatea interioară. Adresați-vă reprezentanței locale în vederea efectuăril lucrărilor de revizie și întreținere, care necesită cunoștințe și competențe specializate.

Nu actionați comutatoarele dacă aveți mâinile umede.

- în caz contrar, există pericolul de electrocutare.

Nu curățați cu apă sistemul de climatizare și nu amplasați pe acesta obiecte care conțin apă, precum o vază cu fl ori.

- În caz contrar, există pericolul de incendiu sau electrocutare.

Nu călcați cu picioarele pe unitatea exterioară și nu amplasați obiecte pe aceasta.

- În caz contrar, ați putea suferi leziuni în urma căderii dumneavoastră sau a obiectului respectiv.

IMPORTANT

Filtrele uscate determină condensarea apel în interiorul sistemului de climatizare, ceea ce contribuie la dezvoltarea de fungi precum mucegaiul. De aceea, este recomandat să curățați fi ltrele de aer la fi ecare 2 săptămâni.

Înalnte de a porni aparatul, asigurați-vă că vanele orizontale se afl â în poziție închisă. Dacă funcționarea începe când vanele orizontale se afl â în poziție deschisă, acestea nu vor putea reveni în poziția corect.

Pentru instalare

AVERTIZARE

Pentru instalarea sistemului de climatizare, adresați-vă reprezentantei locale.

- Acesta nu trebuie să fi e instalat de către utilizator, deoarece instalarea necesită cunoștințe și competențe de specialitate. Un sistem de climatizare instalat necorespunzător poate provoca scurgeri de apă, un incendiu sau electrocutarea.

Asigurați o sursă de alimentare electrică specială pentru sistemul de climatizare.

- O sursă de alimentare electrică nededicată poate cauza supraîncălzirea sau un incendiu.

Nu instalati unitatea în locuri de unde s-ar putea scurge gaze infl amabile.

- Dacă gazul se scurge și se acumulează în jurul unității exterioare, ar putea cauza o explozie.

Împământați corect unitatea.

- Nu conectați cablul de împământare la o conductă de gaz, conductă de apă, paratrăsnet sau la un cablu de împământare pentru telefon. O împământare incorrectă ar putea cauza electrocutarea.

ATENTIE

Instalați un disjunctor de protecție acționat de curentul de scurgere la pământ, în funcție de locația de instalare a sistemului de climatizare (de exemplu, în cazul zonelor cu umiditate înaltă).

- Dacă nu este instalat un disjuncor de protectie actionat de curentul de scurgere la pământ, s-ar putea produce electrocutarea.

Asigurati-vă că excesul de apă este evacuat corespunzător.

- Dacă canalul de scurgere nu este corespunzător, apa ar putea picura de pe unitatea interioară/exteriorară, umezind și deteriorând mobilierul.

În cazul unei stări anormale

Opriti imediat functionarea sistemului de climatizare și adresați-vă reprezentanței locale.

Pentru interfața Wi-Fi

AVERTIZARE

(Manevrarea necorespunzătoare se poate solda cu consecințe grave, inclusiv rănirea gravă și decesul.)

Acest aparat poate fi utilizat de câtre copili cu vârsta de ce cel puțin 8 ani și de câtre persoanele cu capacități fi zice, senzoriale și mentale reduse sau lipsite de experiență și cunoștințe numai dacă se află sub supraveghere sau dacă au fost instruiți cu privire la utilizarea în siguranță a aparatului și dacă înțeleg pericolele la care se supun.

Copiii nu trebuie să se joace cu aparatul. Curățarea și intreținerea aparatului nu trebuie să fi e efectuate de către copii decât în cazul în care sunt supravegheați.

Nu utilizati interfața Wi-Fi în apropierea echipamentelor electrice medicale sau a persoanelor care au asupra lor un dispozitiv medical, precum un stimulator cardiac sau un defi brilator implantabil.

- în caz contrar, se poate produce un accident din cauza funcționării defectuoase a echipamentului sau dispozitivului medical.

Nu instalați interfața Wi-Fi lângă dispozitive cu comandă automată, precum uși automate sau sisteme de alarmă în caz de incendiu.

- în caz contrar, se pot produce accidente din cauza defectiunilor provocate.

Nu atingeti interfața Wi-Fi dacă aveți mâinile umede.

- În caz contrar, dispozitivul poate suferi deteriorări, se pot produce electrocutări sau un incendiu.

Nu împrșcați apă pe interfața Wi-Fi și nu o utilizați într-o cameră de baie.

- În caz contrar, dispozitivul poate suferi deteriorări, se pot produce electrocutări sau un incendiu.

Dacă interfața Wi-Fi este scăpată pe jos sau mânerul sau cablul este deteriorat, deconectați ștecherul de la priză sau DECONECTAȚI întrerupătorul. - În caz contrar, se poate produce un incendiu sau electrocutarea. În acest caz, adresați-vă reprezentanței locale.

ATENTIE

(Manevrarea necorespunzătoare se poate solda cu repercusiuni grave inclusiv rănirea sau avarierea clădirii.)

Nu vă urcați pe o scară instabilă pentru a confi gura sau a curăța interfața Wi-Fi.

- În caz contrar, ați putea cădea și suferi leziuni.

Nu utilizati interfața Wi-Fi în apropierea altor dispositive fără fi r, cu micro- unde, telefoane fără fi r sau alte dispositive similare.

- În caz contrar, acestea ar putea suferi deteriorări.

ELIMINAREA

Fig. 1

În vederea eliminării acestui produs, adresați-vă reprezentanței locale.

Notă:

Acest marcaj simbolic vizează exclusiv țările membre UE. Acest marcaj simbolic este în conformitate cu Directiva 2012/19/UE, Articolul 14 - Informații pentru utilizatori și Anexa IX și/sau cu Directiva 2006/66/CE, Articolul 20 - Informații pentru utilizatori fi nali și Anexa II.

Produsul dumneavoastră MITSUBISHI ELECTRIC este proiectat și fabricat cu materiale și componente de înaltă calitate care sunt reciclabile și/sau reutilizabile. Acest simbol semnifi că faptul că, la sfârșitul duratei de viață utile, echipamentul electric și electronic, bateriile și acumulatoarele trebuie să fi e eliminate separat de resturile menajere.

Dacă sub simbolul (Fig. 1) este prezentat un simbol chimic, acest simbol chimic semnifi că faptul că bateria sau accumulatorul conține un metal greu într-o anumită concentrație. Acest aspect va fi indicat după cum urmează:

Hg: mercur (0,0005%), Cd: cadmiu (0,002%), Pb: plumb (0,004%)

În cadrul Uniunii Europene există sisteme de colectare separată a produselor electrice și electronice, bateriilor și acumulatoarelor uzate.

Vă rugăm să eliminați în mod corect acest echipament, bateriile și acumulatoarele, predându-le unui centru local de colectare/reciclare.

Vă rugăm să ne ajutați să protejăm mediul înconjurător!

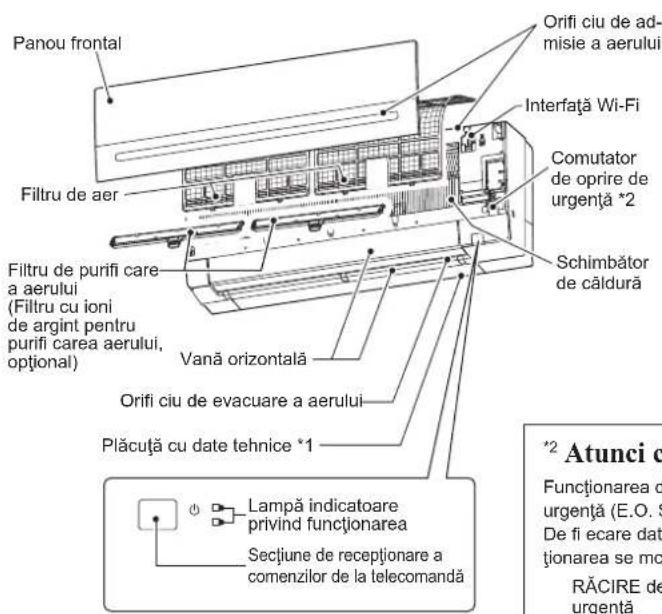

DENUMIREA FIECĂREI COMPONENTE

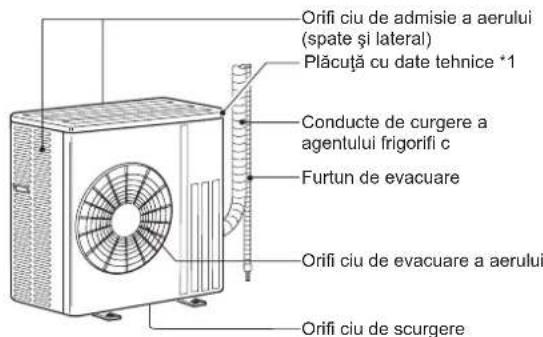

Unitate interioară Unitate exterioroară

Panou frontal Filtru de aer Filtru de purifi care a aerului (Filtru cu ioni de argint pentru purifi carea aerului, optional) Vănă orizontală Orifi ciu de evacuare a aerului Plăcuță cu date tehnice *1 Lampă indicatoare privind funcționarea Secljune de recepționare a comenzilor de la telecomandă Orifi ciu de ad- misie a aerului Interfață Wi-Fi Comutator de oprire de urgență *2 Schimbător de căldură *2 Atunci c Funcționarea de urgență (E.O. S. De fi ecare data ționarea se mo RĂCIRE de urgență

Orifi ciu de admisie a aerului (spate și lateral) Plăcuță cu date tehnice *1 Conducte de curgere a agentului frigorifi c Furtun de evacuare Orifi ciu de evacuare a aerului Orifi ciu de scurgere

Este posibil ca unitatea exterioară să aibă un aspect diferit.
*1 Anul și luna de fabricație sunt specifi cate pe plăcuța cu date tehnice.

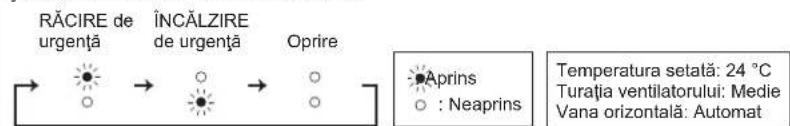

^2 Atunci când nu este posibilă utilizarea telecomenzii...

Functionarea de urgență poate fi activată prin apăsarea comutatorului pentru funcționarea de urgență (E.O. SW) de pe unitatea interioară.

De fi ecare dată când E.O. SW (comutatorul pentru funcționarea de urgență) este apăsat, funcționarea se modifi că în următoarea ordine:
    F["Temperatura setată: 24 °C<br>Turatția ventilatorului: Medie<br>Vana orizontală: Automat"]

PREGĂTIREA ÎNAINTE DE UTILIZARE

Înainte de utilizare: Introduceți stecherul în priză și/sau conectați întrerupătorul.

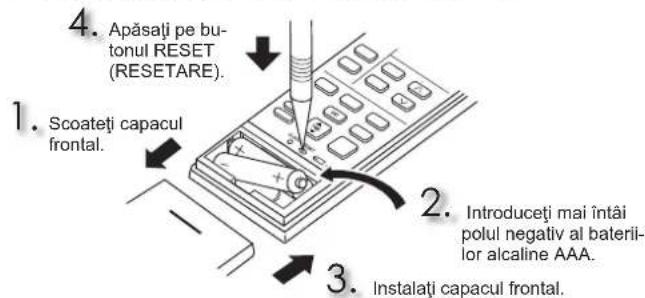

Instalarea bateriilor telecomenzii

4. Apăsați pe butonul RESET (RESETARE). 1. Scoateți capacul frontal. 2. Introducți mai întăi polul negativ al bateriilor alcaline AAA. 3. Instalați capacul frontal.

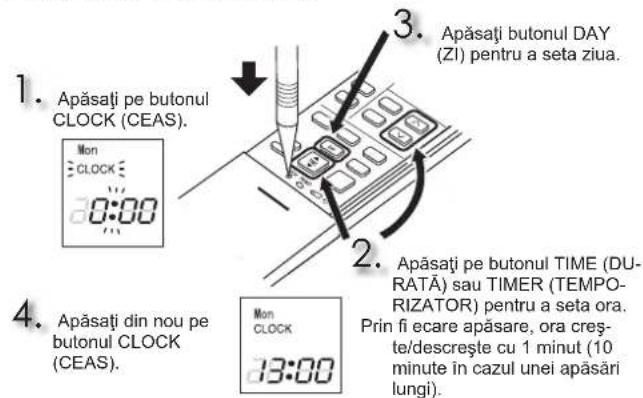

Setarea orei curente

1. Apăsați pe butonul CLOCK (CEAS). Mon CLOCK 0:00 3. Apăsați butonul DAY (ZI) pentru a seta ziua. 2. Apăsați pe butonul TIME (DU-RATĂ) sau TIMER (TEMPO-RIZATOR) pentru a seta ora. Prin fi ecare apăsare, ora crește/descrește cu 1 minut (10 minute în cazul unei apăsări lungi).

PREGĂTIREA ÎNAINTE DE UTILIZARE

Telecomandă

Indicator privind înlocuirea bateriilor Secțiunea afi - șajului privind funcționarea 38°C MEDIUM Mon Tue Wed Thu Fri Sat Sun 1234 CLOCK ON ON OFF TEMP OFF/ON Buton de selec-tare a modului de funcționare Buton ECONO COOL Buton POWERFUL (PUTERNIC) Buton i-save Buton NIGHT MODE (MOD DE NOAPTE) Buton CLO-CK (CEAS) Buton RESET (RE-SETARE) Secțiunea afi - șajului privind funcționarea Butoane pentru temperatură Buton de selec-tare a modului de funcționare MODE FAN LONG ECONO COOL VANE WIDE VANE POWERFUL I save ON NIGHT MODE @TIMER OFF WEEKLY TIMER EDIT/SEND SET CANCEL DAY 1~4 ON/OFF TIME TEMP DELETE CLOCK RESET Buton OFF/ON (de oprime/pornire) Buton FAN de comandă a turației ventilatorului Buton LONG (DEBIT DE AER EXTINS) Buton pentru WIDE VANE (VANA LARGĂ) Buton de comandă VANE (VANĂ) Butoane de setare TIME (ORĂ), TIMER (TEMPORIZATOR) Creșterea duratei Reducerea duratei Butoane de setare WEEKLY TIMER (TEMPORIZATOR SĂPTĂMĂNAL) Capac Culisați în jos capacul pentru a deschide telecomanda. Culisați-l în jos mai mult pentru a avea acces la butoanele temporizatorului săptămânal.

Buton de setare TIME (ORĂ), TIMER (TEMPORIZATOR)

Creşterea duratei Reducerea duratei

ON (Temporizator de ACTIVARE):

Unitatea se ACTIVEAZĂ la aceeași oră.

OFF (Temporizator de DEZACTIVARE):

Unitatea se DEZACTIVEAZĂ la aceeași oră.

Apăsați pe (oreștere) și (reduoere) pentru a seta durata temporizării.

Butoane de setare WEEKLY TIMER (TEMPORIZATOR SĂPTĂMÂNAL)

Apăsați pe [EDIT/SEND] pentru a accesa modul de setare a temporizatorului săptămânal.

Apăsați pe DAY și 1\~4 pentru a selecta ziua și numărul setării.

Apăsați pe ON/OFF, TIME și TEMP pentru a seta ACTIVAREA/DEZACTIVAREA, ora și temperatura.

Apăsați pe SET pentru a fi naliza și transmite setarea temporizatorului săptămânal.

Apăsați pe ^WEEKLY TIMER pentru a ACTIVA temporizatorul săptămânal. ( WEEKLY se aprinde.)

Apăsați din nou pe WEEKLY TIMER (ON/OFF) pentru a DEZACTIVA temporizatorul săptămânal. ( WEEKLY se stinge.)

RO-4

OFF/ON

Buton OFF/ON (de oprire/pornire)

MODE

Buton de selectare a modului de functionare

+

Butoane pentru temperatură

-

Prin fi ecare apăsare, temperatura este crescută sau redusă cu câte un 1 °C.

FAN

Buton FAN de comandă a turației ventilatorului

WIDE VANE

Buton de comandă stânga-dreapta a fl uxului de aer
    note right of H (PENDULARE)

VANE

Buton de comandă sus-jos a fl uxului de aer

LONG

Buton LONG (DEBIT DE AER EXTINS)

Turația ventilatorului crește și vana orizontală se deplasează în poziția modului LONG (DEBIT DE AER EXTINS).

POWERFU

Buton POWERFUL (PUTERNIC)

Turația ventilatorului : Turația exclusivă pentru modul POWERFUL (PUTERNIC)

Vană orizontală : Setarea poziției sau orientarea în jos a direcției debitului de aer în cadrul setării AUTOMATE

i save

Buton i-save

O funcție simplifi cată de revenire permite reinvocarea setării preferate (presetate) printr-o singură apăsare a butonului

i save. Apăsați din nou butonul pentru a reveni imediat la setarea anterioară.

ECONO COO

Buton ECONO COOL

Temperatura setată și direcția fi uxului de aer sunt modifi ca- te automat de câtre microprocesor.

NIGHT MOD

Buton NIGHT MODE (MOD DE NOAPTE)

Functionarea MODULUI NOAPTE modifi că luminozitatea indicatorului de funcționare, dezactivează semnalele sonore și limitează nivelul de zgomot al unității exterioare.

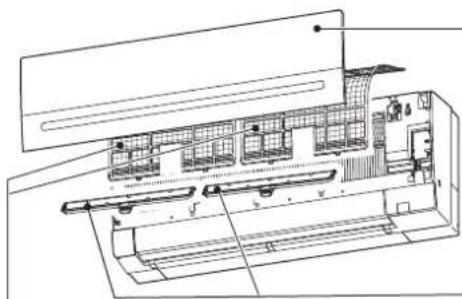

CURĂȚAREA

Instrucțiuni:

• Înainte de efectuarea curățării, întrerupeți alimentarea electrică sau decuplați întrerupătorul.
• Aveți grijă să nu atingeți cu mâinile piesele metalice.
• Nu utilizați benzină, diluant, pudră pentru șlefuire sau insecticid.
• Utilizați numai detergenti neutri în stare diluată.

• Nu utilizati perii aspre, bureti abrazivi sau produse similare.

• Nu scufundati în apă sau clătiți vana orizontală.

• Nu utilizati apă cu o temperatură de peste 50 °C.
• Nu expuneți piesele la lumina directă a soarelui, căldură sau foc pentru a le usca.
• Nu aplicați o forță excesivă asupra ventilatorului; în caz contrar, s-ar putea produce fi suri sau rupturi.

Filtrul de aer (fi ltrul de purifi care a aerului)

• Curățați-l la fiecare 2 săptămâni
• Eliminați murdăria cu ajutorul unui aspirator sau clătiți-l cu apă.
• După spălarea cu apă, uscați-l bine într-un loc umbros.

Important

• Pentru o functionare optimă și pentru a reduce consumul electric, curățati cu regularitate fi Itrele.
• Filtrele uscate determină condensarea apei în interiorul sistemului de climatizare, ceea ce contribuie la dezvoltarea de fungi precum mucegaiul. De aceea, este recommandat să curățați fi ltrele de aer la fi ecare 2 săptămâni.

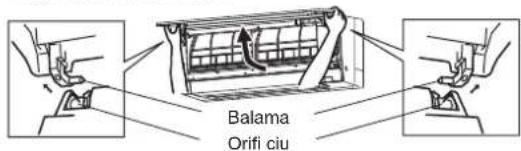

Panou frontal

Balama Orifi ciu

1. Ridicati panoul frontal până când se aude un sunet de "clic".
2. Tineți de balama și trageți-o pentru a o demonta, conform ilustrației de mai sus.
3. Ștergeți cu o lavetă moale și uscată sau clătiți cu apă.
4. Nu o scufundati în apă pentru mai mult de două ore.
5. Uscati-o bine într-un loc umbros înainte de a o instala.
6. Instalați panoul frontal parcurgând în ordine inversă procedura de demontare. Închideți în siguranță panoul frontal și apăsați în locurile indicate de săgeți.

Filtru de purifi care a aerului (Filtru cu ioni de argint pentru purifi carea aerului, optional)

La fi ecare 3 luni:

• Eliminați murdăria cu ajutorul unui aspirator.
  Atunci când murdâria nu poate fi îndepărtată prin aspirare:
• Înmuiați fi ltrul și cadrul acestuia în apă călduță înainte de a-l clăti.
• După spălare, uscati-l bine într-un loc umbros.

Anual:

• Pentru o funcționare optimă a fi ltru-lui de aer, înlocuiti-l cu unul nou.
  • Număr de piesă MAC-2360FT-E

Impingeti pentru instalare in unitate de-a lungul ghidaju- lui pentru fi ltru.

Ghidaj fi ltru

talare de-a daju- fi litru.

Trageti pentru a demonta de la unitate.

Aceste informații se bazează pe REGULAMENTUL (UE) nr. 528/2012

DENUMIRE MODEL	Articolul tratat (Denumire piese)	Substanțe active (Nr. CAS)	Proprietate	Instrucțiuni de utilizare (Informații privind manevrarea în siguranță)
MSZ-AP60/71VG FILTRU		Fosfat de argint, de sodiu, de hidrogen, de zirconiu (265647-11-8)2-octil-2H-izotiazol-3-onă (OIT) (26530-20-1)	Antibacterian Antimucegai	Utilizați acest produs conform indicațiilor din manualul de instrucțiuni și numai în scopul indicat.Nu introducți produsul în gură. Nu lăsați produsul la îndemâna copiilor.
MAC-2360FT-E FILTRU		Zeolit de argint și de zinc (130328-20-0)	Antibacterian	Utilizați acest produs conform indicațiilor din manualul de instrucțiuni și numai în scopul indicat.Nu introducți produsul în gură. Nu lăsați produsul la îndemâna copiilor.

CONFIGURAREA INTERFETEI Wi-Fi (numai pentru tipul VGK)

Această interfață Wi-Fi comunică informațiile de stare și controlează comenzile de la MELCloud prin conectarea la unitatea interioară.

Panou frontal Interfață Wi-Fi

Notă:

• Confi gurați o conexiune între interfața Wi-Fi și ruter. Consultați MANUALUL DE CONFIGURARE și GHIDUL DE REFERINTĂ PENTRU CONFIGURARE RAPIDĂ furnizate împreună cu unitatea.
• Pentru MANUALUL DE CONFIGURARE, vă rugăm să accesati site-ul web de mai jos. http://www.melcloud.com/Support
• Pentru Manualul de utilizare MELCloud, vă rugăm să accesați site-ul web de mai jos. http://www.melcloud.com/Support

SPECIFICATII

Model	Interior MSZ-AP60VG(K) MSZ-AP71VG(K)
	Exterior MUZ-AP60VG MUZ-AP71VG
Functie Răcire Încălzire Răcire Încălzire
Alimentare electrică ~ /N, 230 V, 50 Hz
Capacitate kW 6,1 6,8 7,1 8,1
Intrare kW 1,59 1,67 2,01 2,12
Greulate	Interior kg	16	17
	Exterior	kg	40		55
Capacitatea de umplere cu agent frigorific (R32)		kg	1,05		1,50
Codul IP	Interior		IP 20
	Exterior		IP 24
Presiunea excesivă de funcționare permisă	LP ps	MPa	2,77
	HP ps	MPa	4,17
Nivelul de zgomot (SPL)	Interior (Super înalt/Înalt/Mediu/Scăzut/Silențios)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Exterior	dB(A)	56	57	56	55

Intervalul de funcționarea garantat

		Interior	Exterior
Răcire	Limita superioară	32 °C DB23 °C WB	46 °C DB—
	Limita inferioară	21 °C DB15 °C WB	-10 °C DB—
Încălzire	Limita superioară	27 °C DB—	24 °C DB18 °C WB
	Limita inferioară	20 °C DB—	-15 °C DB-16 °C WB

Interfață Wi-Fi

Model	MAC-567IFB2-E
Tensiune de intrare	C.C. 12,7 V (de la unitatea interioară)
Consumul de energie electrică	MAX. 2 W
Dimensiune × L × D (mm)	79×44×18,5
Greutate (g)	60 (inclusiv cablul)
Nivel de putere emițător (MAX.) 17,5 c	Bm conform IEEE 802.11b
Canal RF	1 canal ~ 13 canale (2412~2472 MHz)
Protocol radio	IEEE 802.11b/g/n (20)
Criptare	AES
Autentifi care	WPA2-PSK
Versiune de software	XX.00

Pentru Declaratia de conformitate, vă rugăm să accesati site-ul web de mai jos. http://www.melcloud.com/Support

Notă:

Condiție nominală

Răcire — Interior: 27 °C DB, 19 °C WB

Exterior: 35 °C DB

Încălzire — Interior: 20 °C DB

Exterior: 7 °C DB, 6 °C WB

DB: Termometru uscat

WB: Termometru umed

A TUNCI CÂND SUSPECTATI PRODUCEREA UNEI DEFECTIUNI

În următoarele cazuri, întrerupeți utilizarea sistemului de climatizare și adresați-vă reprezentanței locale.

• Atunci când există scurgeri sau picurări de apă de la unitatea interioară.
• Atunci când lampa indicatoare privind funcționarea se aprinde intermitent.
• Atunci când întrerupătorul se declanșează frecvent.
• Semnalul de la telecomandă nu este recepționat într-o încăpere în care este utilizată o lampă fluorescentă cu sistem electronic de APRINDERE/STINGERE (lampă fluorescentă de tip invertor etc.).
• Funcționarea sistemului de climatizare interferează cu recepția undelor radio sau semnalului TV. Ar putea fi necesară utilizarea unui amplifier pentru dispozitivul afectat.
• Atunci când este emis un zgomot anormal.
• Atunci când sunt depistate scurgeri de agent frigorific.

ETTEVAATUSABINÕUD

izjavlja pod izključno lastno odgovornostjo, da so spodaj navedene klimatske naprave in toplotne črpalke, namenjene uporabi v stanovanjskih, komercialnih in lahkoindustrijskih okoljih: declară, prin prezenta, pe proprie răspundere, faptul că aparatele de climatizare și pompele de câldură descrise mai jos și destinate utilizării în medii rezidențiale, comerciale și din industria ușoară:

Notă: Numărul de serie este specificat pe plăcuța indicatoare a produsului.

izjavlja pod izključno lastno odgovornostjo, da so spodaj navedene klimatske naprave in toplotne črpalke, namenjene uporabi v stanovanjskih, komercialnih in lahkoindustrijskih okoljih: declară, prin prezenta, pe proprie răspundere, faptul că aparatele de climatizare și pompele de căldură descrise mai jos și destinate utilizării în medii rezidențiale, comerciale și din industria ușoară:

Notă: Numărul de serie este specificat pe plăcuța indicatoare a produsului
