MANUAL DE UTILIZARE MSZ-AY35VGK MITSUBISHI

Semnifi cația simbolurilor afi șate pe unitatea interioară și/sau unitatea exterioară

	AVERTIZARE(Pericol de incendiu)	Această unitate utilizează un agent frigorifi c infl amabil.Dacă agentul frigorifi c se scurge și intră în contact cu fl ăcări sau cu un aparat de încălzire, acesta va crea un gaz nociv și va provoca pericolul de incendiu.
	Citiți cu atenție INSTRUCTIUNILE DE UTILIZARE înainte de a utiliza aparatul.
	Personalul de service trebuie să citească cu atenție INSTRUCTIUNILE DE UTILIZARE și MANUALUL DE INSTALARE înainte de a acționa aparatul.
	Pentru informații suplimentare, consultați INSTRUCTIUNILE DE UTILIZARE, MANUALUL DE INSTALARE și celelalte documentații corespunzătoare.

- Având în vedere faptul că în componenta acestui produs intră piese rotative și piese care ar putea cauza electrocutări, asigurați-vă că citiți “Instrucțiunile privind siguranța” înainte de utilizare.

- Asigurați-vă că respectați elementele de averlizare prezentate aici, deoarece acestea sunt importante în ceea ce privește siguranța.

- După ce ați citit acest manual, păstrați-l la îndemână împreună cu manualul de instalare, pentru a-l putea consulta cu ușurință oricând este necesar.

- Wi-Fi ^® este o marcă comercială înregistrată a Wi-Fi Alliance ^® .

Marcajele și semnifi cația acestora

⚠ AVERTIZARE: Manevrarea incorectă poate provoca pericole grave și iminente, precum decesul, rănirea gravă etc.

⚠️ ATENTIE: Manevrarea incorectă poate provoca pericole grave, în funcție de condiții.

Semnifi catiile simbolurilor utilizate în acest manual

: Asigurati-vă că nu faceți.
: Asigurați-vă că urmați instrucțiunile.
: Nu introduceti niciodată degetele sau un băt etc.
: Nu călcați niciodată cu picioarele pe unitatea interioară/exteriorară și nu amplasați obiecte pe acestea.
4 : Pericol de electrocutare. Aveți grijă.
: Asigurați-vă că deconectați ștecherul de la priză.
: Asigurați-vă că întrerupeți alimentarea electrică.
: Pericol de incendiu.
: Nu atingeți niciodată dacă aveți mâinile umede.
: Nu împrșcați niciodată apă pe unitate.

AVERTIZARE

Nu conectați cablul de alimentare electrică la un punct intermediar, nu utilizați un cablu prelungitor și nu conectați mai multe dispositive la o singură priză de C.A.

- Aceasta ar putea cauza supraîncălzirea, producerea unul incendiu sau electrocutarea.

Asigurați-vă că ștecherul nu prezintă impurități și introduceți-l în siguranță în priză

- Un stecher murdar poate determina producerea unui incendiu sau electrocutarea

Nu legați, trageți, deteriorați sau modifi cați cablul de alimentare electrică, nu îl încălziți și nu amplasati obiecte grele pe acesta.

- În caz contrar, există pericolul de incendiu sau electrocutare.

Nu CONECTATI/DECONECTATI intrerupătorul și nu deconectați/conectați stecherul în timpul funcționării.

- În caz contrar, se pot produce scântei care ar putea cauza producerea unui incendiu.

- După DEZACTIVAREA unității interioare prin intermediul telecomenzii, asigurățivă că DECONECTAȚI intrerupătorul sau că deconectați ștecherul de la priză.

Nu vă expuneți corpul direct la aerul rece pentru perioade de timp îndelungate

- În caz contrar, sănătatea dumneavoastră ar putea fi compromisă.

Unitatea nu trebuie să fi e instalată, reamplasată, dezasamblată, modifi cată sau reparată de câtre utilizator.

- Un aparat de climatizare manevrat necorespunzător poate provoca incendii, electrocutări, râniri sau scurgeri de apă etc. Adresați-vă reprezentanței locale

- Dacă cablul de alimentare electrică este deteriorat, acesta trebuie să fi e înlocu de câtre producător sau de câtre agentul de service al acestuia, pentru a se evita situațile periculoase.

În cazul instalării, reamplasării sau întreținerii unității, asigurați-vă că în circuitul frigorifi c nu pătrunde nicio altă substanță în afară de agentul frigorifi c specifi cat (R32).

- Prezența oricărei substanțe străine, precum aerul, poate cauza o creștere anormală a presiunii, putând avea ca rezultat explozia sau rânirea.

- Utilizarea oricárul alt tip de agent frigorifi c în afara celul specifi cat pentru sistem va determina producerea de defectiuni mecanice, defectarea sistemului sau avarierea unității. În cel mai rău caz, aceasta ar putea periclita în mod grav siguranța produsului.

Acest aparat nu este destinat utilizării de câtre persoane (inclusiv copii) cu capacități fi zice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, decât dacă acestea se află sub supraveghere sau au fost instruite cu privire la utilizarea aparatului de câtre o persoană care este responsabilă pentru siguranța acestora.

Copiii trebuie să fi e supravegheati și nu trebuie lăsați să se joace cu aparatul.

Nu introduceți degetele, un băț sau alte obiecte în orifi ciul de admisie sau de evacuare a aerului.

- În caz contrar, există pericolul de rânire, deoarece ventilatorul din interior se rotește la turații înalte în timpul funcționării.

În cazul unel stărl anormale (precum mirosul de aer), opriți aparatul de climatizare și deconectați ștecherul sau DECONECTAȚI întrerupătorul.

- Funcționarea continuă într-o stare anormală poate cauza defectiuni, provoca incendii sau electrocutarea. În acest caz, adresatj-vă reprezentanței locale.

Dacă sistemul de climatizare nu răcește sau nu încălzește, există posibilitatea prezenței de scurgeri de agent frigorifi c. Dacă se depistează scurgeri de agent frigorifi c, opriiți funcționarea, aeriști bine încăperea și adresați-vă imedlat reprezentanței locale. Dacă lucrările de reparațiți presupun reîncărcarea cu agent frigorifi c a unității, adresați-vă unui tehnician de service pentru a-i solicita detalii.

- Agentul frigorifi c utilizat în sistemul de climatizare nu este nociv. În mod normal, acesta nu se scurge. Toluși, dacă agentul frigorifi c se scurge și intră în contact cu fi acări sau cu un aparat de încălzire, precum o aerotermă, un încălzitor cu kerosen sau un aragaz, acesta va genera gaze toxice și va cauza pericolul de încendiu.

Utilizatorul nu trebuie să încerce niciodată să spele interiorul unității interloare. Dacă este necesară curățarea interiorului unității, adresați-vă reprezentanței locale.

- Detergentii necorespunzători pot cauza deteriorarea materialului din interiorul unității, ceea ce poate determina producerea scurgerilor de apă. Dacă detergentul intră în contact cu componentele electrice sau cu motorul, se pot produce deteriorări, fum sau un incendiu.

- Aparatul trebuie să fi e stocat într-o încăpere în care să nu existe surse de aprindere cu funcționare continuă (de exemplu: fi acări deschise, un aparat cu gaz sau un încălzitor electric afi ate în funcțiune).

- Aveți în vedere faptul că agenții frigorifi ci ar putea fi inodori.

- Nu utilizați alte mijloace de accelerare a procesului de degivrare sau de curățare a aparatului decât cele recomandate de producâtor.

• Nu perforati sau ardeți.

Unitatea interioară trebuie să fi e instalată intr-o încăpere care să depășească suprafața specifi cată. Vă rugăm să vă adresați reprezentantel locale.

- AY25/35: 2,0 m², AY42: 2,5 m², AY50: 3,2 m²

Acest aparat este destinat utilizării de către utilizatori specializați sau instruiti în cadrul spațiilor comerciale, spațiilor din cadrul industriei ușoare și al fermelor sau în scopuri comerciale de către nespecialisti.

⚠️ ATENTIE

Nu atingeti orifi ciul de admisie a aerului sau aripioarele din aluminiu ale unității Interloare/exterloare.

- În caz contrar, puteți suferi răniri.

Nu utilizati insecticide sau spray-uri infl amabile pe unitate.

- În caz contrar, s-ar putea produce incendii sau deformarea unității.

Nu expuneti animalele de companie sau plantele de apartament la fl uxul direct al aerului.

- Aceasta ar putea cauza rânirea animalelor sau deteriorarea plantelor.

MĂSURI DE SIGURANTĂ

Nu amplasati alte aparate electrice sau piese de mobilier sub unitatea interioară/exteriorară.

• Apa s-ar putea scurge din unitate, ceea ce ar putea cauza deteriorarea sau defectarea acestela.
  Nu lăsati unitatea pe un suport de instalare deteriorat.
• În caz contrar, unitalea ar pulea să cadă, provocând răniri.

Nu călcați pe un suport instabil în vederea acționării sau curățării unității. - În caz contrar, ați putea cădea și suferi leziuni.

Nu trageti de cablul de alimentare electrică.

• În caz contrar, o portiune a vergelei electrodului s-au putea rupe, determinând supraîncălzirea sau provocând un incendiu.
  Nu încărcați sau dezasamblăți bateriile și nu le aruncați în foc.
• În caz contrar, bateriile ar putea prezenta scurgeri sau cauza un incendiu sau o explozie.

Nu acționați unitatea pentru mai mult de 4 ore în condiții de umiditate înaltă (80% RH sau mai mult) și/sau cu geamurile sau ușa dinspre exterior lăsată/e deschisă/e.

• în caz contrar, în interiorul sistemului de climatizare s-ar putea produce condens, care ar putea începe să se scurgă, umezind sau deteriorând mobilierul
• Condensarea apei în interiorul sistemului de climatizare poate contribui la dezvoltarea de fungi, precum mucegaiul.

Nu utilizați unitatea în scopuri speciale, precum depozitarea de alimente, creșterea animalelor, creșterea plantelor sau păstrarea dispozitivelor de precizie sau obiectelor de artă.

• în caz contrar, s-ar putea produce deteriorarea acestora, rânirea animalelor sau deteriorarea plantelor.
  Nu expuneti aparatele cu combustie la fl uxul direct al aerului.
• În caz contrar, combustia completă a acestora ar putea să fi e prejudiciată.
  Nu introduceți niclodată și pentru niciun motiv baterille în gură, pentru a evita ingerarea accidentală a acestora.

- Ingerarea bateriilor poate cauza sufocarea și/sau intoxicarea.

Înainte de a curăța unitatea, DEZACTIVAȚI-O și deconectați cabiul de alimentare electrică sau DECONECTATI întrerupătorul.

• În caz contrar, există pericolul de rânire, deoarece ventilatorul din interior se rotește la turații înalte în timpul funcționăni.
  În cazul neutilizării unității pe perioade îndelungate de timp, deconectați ștecherul de la priză sau DECONECTAȚI intrerupătorul.
• Unitatea ar putea acumula particule de murdârie, care ar putea cauza supra-incâlzirea sau izbucnirea unui incendiu.

Înlocuiti toate bateriile telecomenzii cu unele noi, de același tip.

- Utilizarea unei baterii vechi împreună cu una nouă poate cauza supraîncălzirea, producerea scurgerilor sau o explozie.

Dacă fi uidul din interiorul bateriei Intră în contact cu pielea sau hainele dumneavoastră, spălați temeinic cu apă curată.

• Dacă fi uidul din interiorul bateriei intră în contact cu ochii dumneavoastră, spălați temeinic cu apă curată și consultați un medic.
  Asigurați-vă că zona este bine ventilată atunci când unitatea funcționează concomitent cu un aparat cu combustie.
• O ventilatie necorespunzătoare poate cauza lipsa oxigenului.

DECONECTATI intrerupătorul atunci când auziți tunete și când există posibilitatea producerii de fulgere.

- Fulgerele pot provoca deteriorarea unității.

După utilizarea timp de mai multe sezoane a sistemului de climatizare, este necesară efectuarea unor lucrări de revizie și întreținere a acestuia, suplimentar lucrărilor de curățare normale.
- Particulele de murdărie sau praful din interiorul unității pot provoca producerea de miroșuri neplăcute, contribuind la dezvoltarea fungilor, precum mucegaiul sau înfundarea canalului de scurgere, cauzând scurgerea apei din unitatea interioară. Adresați-vă reprezentanței locale în vederea efectuăril lucrărilor de revizie și întreținere, care necesită cunoștințe și competențe specializate.

Nu actionați comutatoarele dacă aveți măinile umede.

- În caz contrar, există pericolul de electrocutare.

Nu curățați cu apă sistemul de climatizare și nu amplasați pe acesta obiecte care conțin apă, precum o vază cu fl ori.
- În caz contrar, există pericolul de incendiu sau electrocutare.

Nu călcați cu picloarele pe unitatea exterioară și nu amplasați obiecte pe aceasta.
- În caz contrar, ați putea suferi leziuni în urma căderii dumneavoastră sau a obiectului respectiv.

IMPORTANT

Filtrele uscate determină condensarea apel în interiorul sistemului de climatizare, ceea ce contribuie la dezvoltarea de fungi precum mucegaiul. De aceea, este recomandat să curățați fi ltrele de aer la fi ecare 2 săptămâni.
Înalnte de a porni aparatul, asigurați-vă că vanele orizontale se afl â în poziție închisă. Dacă funcționarea începe când vanele orizontale se afl â în poziție deschisă, acestea nu vor putea reveni în poziția corect.

Pentru instalare

AVERTIZARE

Pentru instalarea sistemului de climatizare, adresați-vă reprezentantei locale.
- Acesta nu trebuie să fi e instalat de către utilizator, deoarece instalarea necesită cunoștințe și competențe de specialitate. Un sistem de climatizare instalat necorespunzător poate provoca scurgeri de apă, un incendiu sau electrocutarea.

Asigurați o sursă de alimentare electrică specială pentru sistemul de climatizare.

• O sursă de alimentare electrică nededicată poate cauza supraîncălzirea sau un incendiu.
  Nu instalati unitatea în locuri de unde s-ar putea scurge gaze infl amabile.
• Dacă gazul se scurge și se acumulează în jurul unității exterioare, ar putea cauza o explozie.

Împământați corect unitatea.

- Nu conectați cablul de împământare la o conductă de gaz, conductă de apă, paratrăsnet sau la un cablu de împământare pentru telefon. O împământare incorrectă ar putea cauza electrocutarea.

ATENTIE

Instalați un disjuncor de protecție acționat de curentul de scurgere la pământ, în funcție de locația de instalare a sistemului de climatizare (de exemplu, în cazul zonelor cu umiditate înaltă).
- Dacă nu este instalat un disjunctor de protectie actionat de curentul de scurgere la pământ, s-ar putea produce electrocutarea.
Asigurați-vă că excesul de apă este evacuat corespunzător. - Dacă canalul de scurgere nu este corespunzător, apa ar putea picura de pe unitatea interioară/exteriorară, umezind și deteriorând mobilierul.

În cazul unei stări anormale

Opriti imediat functionarea sistemului de climatizare și adresați-vă reprezentanței locale.

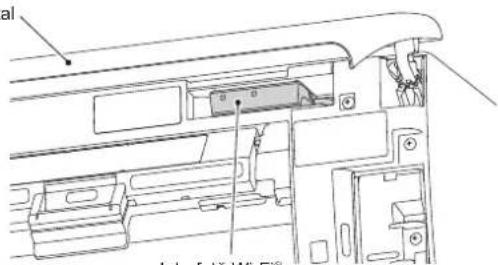

Pentru interfața Wi-Fi®

AVERTIZARE

(Manevrarea necorespunzătoare se poate solda cu consecințe grave, inclusiv rănirea gravă și decesul.)

Acest aparat poate fi utilizat de câtre copili cu vârsta de ce cel puțin 8 ani și de câtre persoanele cu capacități fi zice, senzoriale și mentale reduse sau lipsite de experiență și cunoștințe numai dacă se află sub supraveghere sau dacă au fost instruiți cu privire la utilizarea în siguranță a aparatului și dacă înțeleg pericolele la care se supun.
Copiii nu trebuie să se joace cu aparatul. Curățarea și intreținerea aparatului nu trebuie să fi e efectuate de către copii decât în cazul în care sunt supravegheați.
Nu utilizați interfața Wi-Fi în apropierea echipamentelor electrice medicale sau a persoanelor care au asupra lor un dispozitiv medical, precum un stimulator cardiac sau un defi brilator implantabil.
- în caz contrar, se poate produce un accident din cauza funcționării defectuoase a echipamentului sau dispozitivului medical.
Nu instalați interfața Wi-Fi lângă dispozitive cu comandă automată, precum uși automate sau sisteme de alarmă în caz de incendiu.
- în caz contrar, se pot produce accidente din cauza defectiunilor provocate.

Nu atingeti interfața Wi-Fi dacă aveți mâinile umede.
- În caz contrar, dispozitivul poate suferi deteriorări, se pot produce electrocutări sau un incendiu.

Nu împròscați apă pe interfața Wi-FI și nu o utilizati într-o cameră de baie.
- În caz contrar, dispozitivul poate suferi deteriorări, se pot produce electrocutări sau un incendiu.

Dacă interfața Wi-Fî este scâpătă pe jos sau mânerul sau cablul este deteriorat, deconectați ștecherul de la priză sau DECONECTAȚI intrerupătorul. - În caz contrar, se poate produce un incendiu sau electrocutarea. În acest caz, adresați-vă reprezentanței locale.

ATENTIE

(Manevrarea necorespunzătoare se poate solda cu repercusiuni grave inclusiv rănirea sau avarierea clădirii.)

Nu vă urcați pe o scară instabilă pentru a confi gura sau a curăța interfața Wi-Fi.
- În caz contrar, ați putea cădea și suferi leziuni.

Nu utilizati interfața Wi-Fi în apropierea altor dispozitive fără fi r, cu micro- unde, telefoane fără fi r sau alte dispozitive similare.
Nu utilizati interfața Wi-Fi în apropierea altor dispozitive fără fi r, cu micro- unde, telefoane fără fi r sau alte dispozitive similare.
- În caz contrar, acestea ar putea suferi deteriorări.

ELIMINAREA

Fig. 1

În vederea eliminării acestui produs, adresați-vă reprezentanței locale.

Notă:

Acest marcaj simbolic vizează exclusiv țările membre UE. Acest marcaj simbolic este în conformitate cu Directiva 2012/19/UE, Articolul 14 - Informații pentru utilizatori și Anexa IX și/sau cu Directiva 2006/66/CE, Articolul 20 - Informații pentru utilizatori fi nali și Anexa II.

Produsul dumneavoastră MITSUBISHI ELECTRIC este proiectat și fabricat cu materiale și componente de înaltă calitate care sunt reciclabile și/sau reutilizabile. Acest simbol semnifi că faptul că, la sfârșitul duratei de viață utile, echipamentul electric și electronic, bateriile și acumulatoarele trebuie să fi e eliminate separat de resturile menajere.

Dacă sub simbolul (Fig. 1) este prezentat un simbol chimic, acest simbol chimic semnifi că faptul că bateria sau accumulatorul conține un metal greu într-o anumită concentratie. Acest aspect va fi indicat după cum urmează:

Hg: mercúr (0,0005%), Cd: cadmiu (0,002%), Pb: plumb (0,004%)

În cadrul Uniunii Europene există sisteme de colectare separată a produselor electrice și electronice, bateriilor și acumulatoarelor uzate.

Vă rugăm să eliminați în mod corect acest echipament, bateriile și acumulatoarele, predându-le unui centru local de colectare/reciclare.

Vă rugăm să ne ajutați să protejăm mediul înconjurător!

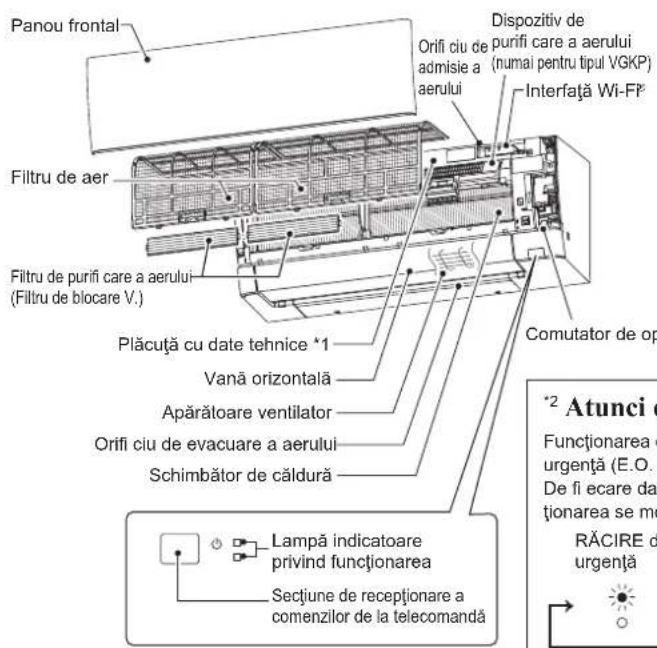

DENUMIREA FIECĂREI COMPONENTE

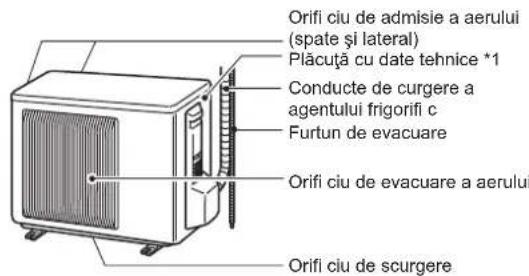

Unitate interioară Unitate exterioroară

Panou frontal Filtru de aer Filtru de purifi care a aerului (Filtru de blocare V.) Plăcuță cu date tehnice *1 Vană orizontală Apărătoare ventilator Orifi ciu de evacuare a aerului Schimbător de căldură Lampă indicatoare privind funcționarea Sectiune de recepționare a comenzilor de la telecomandă Dispozitiv de purifi care a aerului (numai pentru tipul VGKP) Interfață Wi-Fi Comutator de op *2 Atunci d Functionarea e urgență (E.O. De fi ecare da ționarea se mo RĂCIRE d urgență

Orifi ciu de admisie a aerului (spate și lateral) Plăcuță cu date tehnice *1 Conducte de curgere a agentului frigorifi c Furtun de evacuare Orifi ciu de evacuare a aerului Orifi ciu de scurgere

Este posibil ca unitatea exterioară să aibă un aspect diferit.
*1 Anul și luna de fabricație sunt specifi cate pe plăcuța cu date tehnice.

^2 Atunci când nu este posibilă utilizarea telecomenzii...

Functionarea de urgență poate fi activată prin apăsarea comutatorului pentru funcționarea de urgență (E.O. SW) de pe unitatea interioară.

De fi ecare dată când E.O. SW (comutatorul pentru funcționarea de urgență) este apăsat, funcționarea se modifi că în următoarea ordine:

Temperatura setată: 24 °C Turația ventilatorului: Medie Vana orizontală: Automat

PREGĂTIREA ÎNAINTE DE UTILIZARE

Înainte de utilizare: Introduceți ștecherul în priză și/sau conectați întrerupătorul.

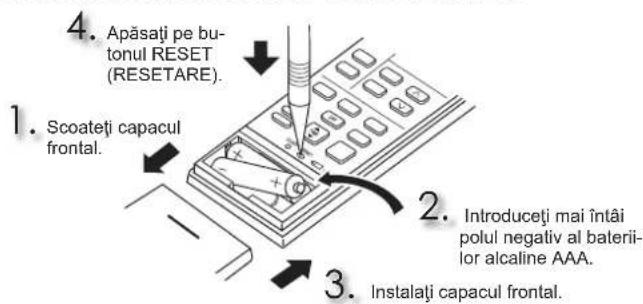

Instalarea bateriilor telecomenzii

4. Apăsați pe butonul RESET (RESETARE). 1. Scoateți capacul frontal. 2. Introduceți mai întâi polul negativ al bateriilor alcaline AAA. 3. Instalați capacul frontal.

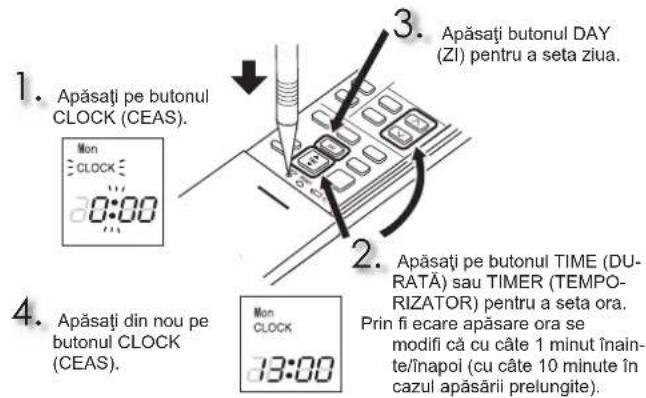

Setarea orei curente

1. Apăsați pe butonul CLOCK (CEAS). Mon CLOCK 0:00 2. 3. Apăsați butonul DAY (ZI) pentru a seta ziua. 4. Apăsați din nou pe butonul CLOCK (CEAS). Mon CLOCK 13:00 2. Apăsați pe butonul TIME (DU-RATĂ) sau TIMER (TEMPO-RIZATOR) pentru a seta ora. Prin fi ecare apăsare ora se modifi că cu câte 1 minut înainte/înapoi (cu câte 10 minute în cazul apăsării prelungite).

PREGĂTIREA ÎNAINTE DE UTILIZARE

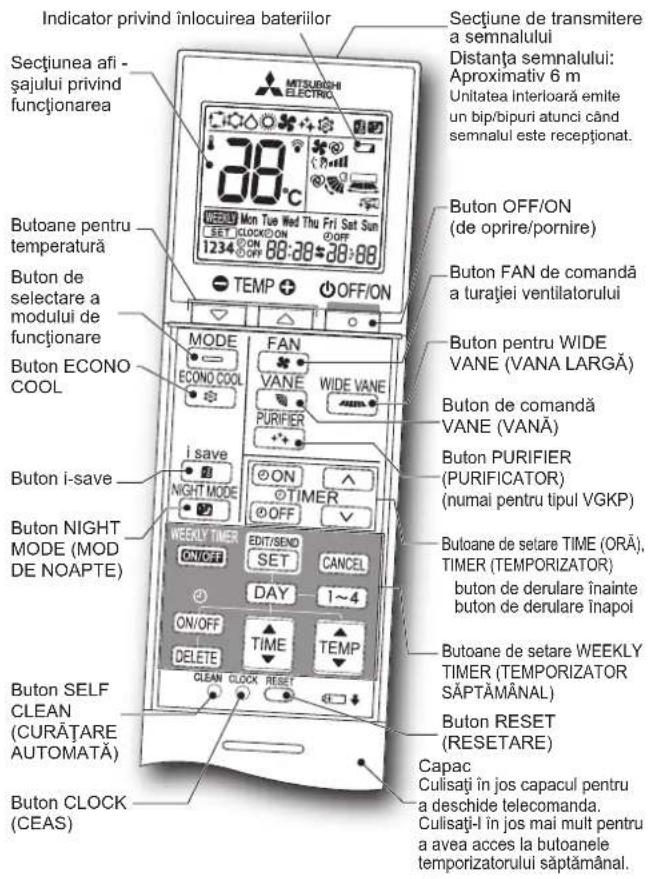

Telecomandă

Indicator privind înlocuirea bateriilor Sectiunea afi - șajului privind funcționarea MITSUBISHI ELECTRIC 38°C Butoane pentru temperatură Buton de selectare a modului de funcționare Buton ECONO COOL MODE FAN ECONO COOL VANE WIDE VANE PURIFIER i save ON NIGHT MODE TIMER ON/OFF TIME DAY 1~4 ON/OFF TIME DELETE CLEAN CLOCK RESET Buton i-save Buton NIGHT MODE (MOD DE NOAPTE) WEEKLY TIMER EDIT/SEND CANCEL SET CANCE NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTOM NETTUM OFF/ON (de oprire/pornire) Buton FAN de comandă a turatei ventilatorului Buton pentru WIDE VANE (VANA LARGĂ) Buton de comandă VANE (VANĂ) Buton PURIFIER (PURIFICATOR) (numai pentru tipul VGKP) Butoane de setare TIME (ORĂ), TIMER (TEMPORIZATOR) buton de derulare înainte buton de derulare înapoi Butoane de setare WEEKLY TIMER (TEMPORIZATOR SĂPTĂMĂNAL) Buton RESET (RESETARE) Capac Culisați în jos capacul pentru a deschide telecomanda. Culisați-l în jos mai mult pentru a avea acces la butoanele temporizatorului săptămânal. Buton CLOCK (CEAS)

Buton de setare TIME (ORĂ), TIMER (TEMPORIZATOR)

Modifi carea înainte/înapoi a orei

ON (Temporizator de ACTIVARE):

Unitatea se ACTIVEAZĂ la aceeași oră.

OFF (Temporizator de DEZACTIVARE):

Unitatea se DEZACTIVEAZĂ la aceeași oră.

Apăsați pe △ (înainte) și pe √ (înapoi) pentru a seta durata temporizării.

Butoane de setare WEEKLY TIMER (TEMPORIZATOR SĂPTĂMÂNAL)

Apăsați pe EDIT/SEND SET pentru a accesa modul de setare a temporizatorului săptămânal.

Apăsați pe DAY și 1\~4 pentru a selecta ziua și numărul setării.

Apăsați pe ON/OFF, TIME și TEMP pentru a seta ACTIVAREA/DEZACTIVAREA, ora și temperatura.

Apăsați pe SET pentru a fi naliza și transmite setarea temporizatorului săptămânal.

Apăsați pe WEEKLY TIMER pentru a ACTIVA temporizatorul săptămânal. ( WEEKLY se aprinde.)

Apăsați din nou pe WEEKLY TIMER pentru a DEZACTIVA temporizatorul săptămânal. ( WEEKLY se stinge.)

RO-4

OFF/ON

Buton OFF/ON (de oprire/pornire)

MODE

Buton de selectare a modului de functionare

+

Butoane pentru temperatură

Prin fi ecare apăsare, temperatura este crescută sau redusă cu câte un 1 °C.

FAN

Buton FAN de comandă a turației ventilatorului

WIDE VANE

Buton de comandă stânga-dreapta a fl uxului de aer

VANE

Buton de comandă sus-jos a fl uxului de aer

ECONO COOL

Buton ECONO COOL

Temperatura setată și direcția fl uxului de aer sunt modifi ca- te automat de către microprocesor.

i save

Buton i-save

O funcție simplifi cată de revenire permite reinvocarea setării preferate (presetate) printr-o singură apăsare a butonului save. Apăsați din nou butonul pentru a reveni imediat la setarea anterioară.

NIGHT MODE

n NIGHT MODE (MOD DE NOAPTE)

Functionarea MODULUI NOAPTE modifi câ luminozitatea indicatorului de functionare, dezactivează semnalele sonore și limitează nivelul de zgomot al unității exterioare.

PURIFIER

Buton AIR PURIFYING (PURIFICAREA AERULUI)

În modul de PURIFICARE A AERULUI, dispozitivul încorporat al unității interioare reduce dezvoltarea fungilor aerobi, virusilor, mucegaiului și alergenilor.

CURĂȚAREA

Instrucțiuni:

• Înainte de efectuarea curățării, întrerupeți alimentarea electrică sau decuplați întrerupătorul.
• Aveți grijă să nu atingeți cu mâinile piesele metalice.
• Nu utilizați benzină, diluant, pudră pentru șlefuire sau insecticid.

• Când depunerile de murdărie devin vizibile, spălați-l cu un detergent de vase neutru diluat cu apă călduță la concentrația specifi cată, apoi îndepăratați detergentul cu un prosop umed.

• Nu utilizati perii aspre, bureti abrazivi sau produse similare.

• Nu scufundati în apă sau clătiți vana orizontală.
• Nu utilizati apă cu o temperatură de peste 50 °C.
• Nu expuneți piesele la lumina directă a soarelui, căldură sau foc pentru a le usca.
• Nu aplicați o forță excesivă asupra ventilatorului; în caz contrar, s-ar putea produce fi suri sau rupturi.

Filtrul de aer (fi ltrul de purifi care a aerului)

• Curățati-I la fiecare 2 săptămâni
• Eliminați murdăria cu ajutorul unui aspirator sau clătiți-l cu apă.
• După spălarea cu apă, uscați-l bine într-un loc umbros.

Dispozitiv de purifi care a aerului (numai pentru tipul VGKP)

La fiecare 3 luni:

- Eliminați murdăria cu ajutorul unui aspirator. Atunci când murdăria nu poate fi îndepărtată prin aspirare:

• Înmuiați fi ltrul și cadrul acestuia în apă călduță și clătiți-l.
• După spălare, uscați-l bine într-un loc umbros.

Filtru de purifi care a aerului (Filtru de blocare V., Tip VGKP: optional)

La fiecare 3 luni:

• Eliminați murdăria cu ajutorul unui aspirator.
  Atunci când murdâria nu poate fi îndepărtată prin aspirare:
• Înmuiați fi ltrul și cadrul acestuia în apă călduță înainte de a-l clăti.
• După spălare, uscați-l bine într-un loc umbros. Instalați toate plăcuțele fi ltrului de aer.

Anual:

• Pentru o functionare optimă a fi ltrului de aer, înlocuiti-l cu unul nou.
  • Număr de piesă MAC-2470FT-E

Trageți pentru a o demonta de la fi ltrul de aer

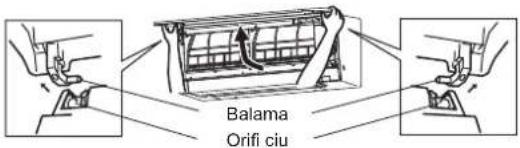

Panou frontal

Balama Orifi ciu

1. Ridicati panoul frontal până când se aude un sunet de "clic".

2. Tineți de balama și trageti-o pentru a o demonta, conform ilustratiei de mai sus

3. Ştergeti cu o lavetă moale și uscată sau clătiți cu apă.

4. Nu o scufundați în apă pentru mai mult de două ore.
5. Uscati-o bine într-un loc umbros înainte de a o instala.
6. Instalați panoul frontal parcurgând în ordine inversă procedura de demontare. Închideți în siguranță panoul frontal și apăsați în locurile indicate de săgeți.

Important

• Pentru o funcționare optimă și pentru a reduce consumul electric, curățati cu regularitate fi itrele.
• Filtrele uscate determină condensarea apei in interiorul sistemului de climatizare, ceea ce contribuie la dezvoltarea de fungi precum mucegaiul. De aceea, este recomandat să curățați fi itrele de aer la fi ecare 2 săptămâni.

Aceste informații se bazează pe REGULAMENTUL (UE) nr. 528/2012

DENUMIRE MODEL	Articolul tratat (Denumire piese)	Substanțe active (Nr. CAS)	Proprietate	Instrucțiuni de utilizare (Informații privind manevrarea în siguranță)
MSZ-AY25/35/42/50VGKP MSZ-AY25/35/42/50VGK	FILTRU	Clorură de dimetiloctadecil[3-(trimetoxisili) propil]amoniu (27668-52-6)Fosfat de argint, de sodiu, de hidrogen, de zirconiu (265647-11-8)2-octil-2H-izotiazol-3-onă (OIT) (26530-20-1)	Antivirus Antibacterian Antimucegai	• Utilizați acest produs conform indicațiilor din manualul de instrucțiuni și numai în scopul indicat.• Nu introduceti produsul în gură. Nu lăsați produsul la îndemâna copiilor.
MAC-2470FT-E FILTRU		Clorură de dimetiloctadecil[3-(trimetoxisili) propil]amoniu (27668-52-6)	Antivirus Antibacterian Antimucegai	• Utilizați acest produs conform indicațiilor din manualul de instrucțiuni și numai în scopul indicat.• Nu introduceti produsul în gură. Nu lăsați produsul la îndemâna copiilor.

CONFIGURAREA INTERFETEI Wi-Fi®

Panou frontal

al Interfotx M6.5®

Interfață Wi-Fi®

Această interfață Wi-Fi® comunică informațiile de stare și controlează comenzile de la MELCloud prin conectarea la unitatea interioară.

Notă:

• Confi gurați o conexiune între interfața Wi-Fi ^b și ruter. Consultați versiunea completă și SETUP QUICK REFERENCE GUIDE (GHIDUL DE REFERINTĂ RAPIDĂ PENTRU CONFIGURARE) furnizate împreună cu unitatea.
• Pentru versiunea completă, vă rugăm să accesati site-ul web de mai jos.. http://www.mitsubishielectric.com/ldg/ibim/
• Pentru manualul de utilizare MELCloud, vă rugăm să accesati site-ul web de mai jos.
  https://www.melcloud.com/Support

SPECIFICATII

Model	Interior		MSZ-AY25VGK(P)		MSZ-AY35VGK(P)		MSZ-AY42VGK(P)		MSZ-AY50VGK(P)
	Exterior		MUZ-AY25VG(H)		MUZ-AY35VG(H)		MUZ-AY42VG(H)		MUZ-AY50VG(H)
Functie			Răcire	Încălzire	Răcire	Încălzire	Răcire	Încălzire	Răcire	Încălzire
Alimentare electrică			~ /N, 230 V, 50 Hz
Capacitate		kW	2,5	3,2	3,5	4,0	4,2	5,2	5,0	5,5
Intrare		kW	0,60	0,78	0,99	1,03	1,30	1,39	1,54	1,47
Greutate	Interior	kg	VGKP: 11, VGK: 10,5
	Exterior	kg	27		28,5		34		40,5
Capacitatea de umplere cu agent frigorific (R32)		kg	0,55		0,55		0,70		1,00
Codul IP	Interior		IP 20
	Exterior		IP 24
Presiunea excesivă de funcționare permisă	LP ps	MPa	2,77
	HP ps	MPa	4,17
Nivelul de zgomot (SPL)	Interior (Super înalt/Înalt/Mediu/Scăzut/Silentțios)	dB(A)	42/36/30/24/18	45/39/34/24/18	42/36/30/24/18	45/38/31/24/18	42/38/34/29/21	45/40/35/29/21	44/40/36/33/28	48/43/38/33/28
	Exterior	dB(A)	47	48	49	50	50	51	52	52

Specifi catii referitoare la spațiile interioare pentru conexiuni multiple REGULAMENT (UE) 2016/2281

Model Interior MSZ-AY25VGK(P) MSZ-AY35VGK(P) MSZ-AY42VGK(P) MSZ-AY50VGK(P)
Capacitate	Răcire	Sensibilă kW 2,30	3,08 3,23	3,70
		Latentă kW 0,20	0,42 0,97	1,30
	Încălzire kW 2,90 4,00 4,80 5,70
Intrare kW 0,026 0,026 0,032 0,032
Nivelul de zgomot(Nivel de putere acustică)	Super înalt/înalt/Mediu/Scăzut/Silențios		dB(A)	57/51/45/39/34	57/51/45/39/34	57/53/49/44/36

Intervalul de functionarea garantat

		Interior	Exterior
Răcire	Limita superioară	32 °C DB23 °C WB	46 °C DB—
	Limita inferioară	21 °C DB15 °C WB	-10 °C DB—
Încălzire	Limita superioară	27 °C DB—	24 °C DB18 °C WB
	Limita inferioară	20 °C DB—	-20 °C DB-21 °C WB

Notă:

Conditie nominală

Răcire — Interior: 27 °C DB, 19 °C WB

Exterior: 35 °C DB

Încälzire — Interior: 20 °C DB

Exterior: 7 °C DB, 6 °C WB

Interfață Wi-Fi®

Model	MAC-577IF2-E
Tensiune de intrare	C.C. 12,7 V (de la unitatea interioară)
Consumul de energie electrică	MAX. 2 W
Dimensiune × L × D (mm)	73,5×41,5×18,5
Greutate (g) (inclusiv cablul)	46
Nivel de putere emițător (MAX.)	20 dBm conform IEEE 802.11b
Canal RF	1 canal ~ 13 canale (2412~2472 MHz)
Protocol radio	IEEE 802.11b/g/n (20)
Criptare	AES
Autentifi care	WPA2-PSK
Versiune de software	XX.00

Pentru Declarația de conformitate, vă rugăm să accesăți site-ul web de mai jos. http://www.mitsubishielectric.com/ldg/ibim/
DB: Termometru uscat
WB: Termometru umed

ATUNCI CÂND SUSPECTAȚI PRODUCEREA UNEI DEFECTIUNI

În următoarele cazuri, întrerupeți utilizarea sistemului de climatizare și adresați-vă reprezentanței locale.

• Atunci când există scurgeri sau picurări de apă de la unitatea interioară.
• Atunci când lampa indicatoare privind functionarea se aprinde intermitent.
• Atunci când întrerupătorul se declanșează frecvent.
• Semnalul de la telecomandă nu este recepționat într-o încăpere în care este utilizată o lampă fluorescentă cu sistem electronic de APRINDERE/STINGERE (lampă fi fluorescentă de tip invertor etc.).
• Funcționarea sistemului de climatizare interferează cu recepția undelor radio sau semnalului TV. Ar putea fi necesară utilizarea unui amplificator pentru dispozitivul afectat.
• Atunci când este emis un zgomot anormal.
• Atunci când sunt depistate scurgeri de agent frigorifi c.

MJERE OPREZA
