HASZNÁLATI ÚTMUTATÓ MSZ-AY35VGK MITSUBISHI

: Dbajte na dodržanie tohto pokynu.

Net'ahajte za napájací kábel.

A beltéri és/vagy a kültéri egységen megjelenő szimbólumok jelentése

	FIGYELMEZTETÉS(Tüzveszély)	Az egység gyúlékony hütőközeget használ.Ha a hütőközeg szivárog és tűzzel vagy fűtőtesttel kerül kapcsolatba, káros gázok keletkeznek és tűzveszély lép.fel
	Használat előtt gondosan olvassa el a HASZNÁLATI ÚTMUTATÓT.
	A szervizelést végző szakemberek működtetés előtt olvassák el a HASZNÁLATI ÚTMUTATÓT és a TELEPÍTÉSI KÉZIKÖNYVET.
	A HASZNÁLATI ÚTMUTATÓ, a TELEPÍTÉSI KÉZIKÖNYV és a hasonló dokumentumok további információkat is tartalmaznak.

• Mivel a termékben forgó és olyan alkatrészek is találhatók, amelyek áramütést okozhatnak, használat előtt feltétlenül olvassa el ezeket a "Biztonsági óvintézkedéseket"
• Mivel az itt látható fi gyelmeztető elemek biztonság szempontból fontosak, feltétlenül vegye őket fi gyelembe.
• A kézikönyvet elolvasás után tartsa a telepítési kézikönyvvel együtt könnyen elérhető helyen az esetleges későbbi használathoz.
  • A Wi-Fi ^® a Wi-Fi Alliance ^® bejegyzett védjegye.

Jelölések és jelentésük

⚠️ FIGYELMEZTETÉS: A helytelen kezelés nagy valószínűséggel súlyos, akár végzetes sérülést is okozhat.

⚠ VIGYÁZAT: A helytelen kezelés a körülményektől függően súlyos veszélyt okozhat.

Az útmutatóban használt szimbólumok jelentése

: Ügyeljen ennek elkerülésére.
: Ügyeljen az utasítás betartására.
: Ne nyúljon be az ujjával, se más hosszúkás eszközzel!
: Ne lépjen a beltéri/kültéri egységre, és semmit ne is tegyen azokra!
: Áramütés veszélye! Legyen óvatos!
: Feltétlenül húzza ki a hálózati kábel csatlakozódugóját a hálózati csatlakozóaljzatból.
: Feltétlenül áramtalanítson.
: Tüzveszély!
: Soha ne érintse nedves kézzel.
: Soha ne fröcsköljön vizet a készülékre.

⚠️ FIGYELMEZTETÉS

Ne csatlakoztassa a tápkábelt összekötő elemhez, ne használjon hoszszabbítót, ne működtessen több berendezést ugyanarról a tápaljzatról.

- Ez túlmelegedést, tűzet vagy áramütést okozhat.

Győződjön meg arról, hogy a hálózatl dugasz mentes a szennyeződésektől és biztonságosan dugja a konnektorba.

- A szennyezett dugasz tüzet, áramütést okozhat.

Ne tekerje össze, húzza, károsítsa vagy módosítsa a tápkábelt, ne tegye ki höhatásnak és ne tegyen rá nehéz tárgyat.

- Ez tüzet vagy áramütést okozhat.

Üzemelés közben ne kapcsolja KI/BE a kismegszakítót, vagy húzza ki/dugja be a tápkábel dugaszát.

- Ezáltal szikra keletkezhet, ami tüzet okozhat.

- A kismegszakítót csak azután kapcsolja KI, vagy a tápkábelt azután húzza ki, ha a beltéri egységet a távvezérlövel KIkapcsolta.

Ne álljon hosszú ideig a berendezésből kiáramló hűvös levegő útjába.

- Ez káros lehet az egészségre.

Az egység telepítését, áthelyezését, szétszerelését, módosítását vagy javítását nem végezheti a felhasználó.

- A légkondicionáló nem megfelelő kezelés esetén tüzet, áramütést, személyi sérülést vagy vízszivárgás slb. okozhat. Forduljon a forgalmazóhoz.

- Ha a tápkábel megsérült, azt a veszély elkerülése érdekében a gyártónak vagy megbízott szakemberének kell kicserélnie.

Az egység telepítése, áthelyezése vagy szervizelése esetén ügyelni kell rá, hogy a megadott hütőközegen (R32) kívül semmi ne juthasson be a hütöközeg köráramba.

- Az idegen anyag, például levegő jelenléte rendellenes nyomásnövekedéssel járhat, ami robbanást vagy sérülést okozhat.

- A rendszerhez meghatározott hütöközegtöl eltérő hütöközeg használata mechanikai hibához, a rendszer meghibásodásához vagy az egység leállásához vezet. A legrosszabb esetben ez súlyos mértékben csökkentheti a termék biztonságát.

Ez a készülék nem alkalmas olyan személyek (beleértve a gyermkeket) általi használatra, akik fi zikai, érzékszervi vagy szellemi képességei csök-kentek, vagy nem rendelkeznek a szükséges tapasztalattal vagy tudással, kivéve, ha a biztonságukért felelős személy megfelelő felügyeletet és útmutatást nyújt számukra a készülék használatában.

A gyerekeket felügyelni kell, hogy ne játsszanak a készülékekkel.

Ne dugjon semmit (az ujját, pálcát stb.) a bemeneti vagy kimeneti nyilásba

- Ez sérülést okozhat, mivel üzem közben a ventilátor magas fordulatszámon forog.

Rendellenes állapot (például égett szag) esetén állítsa le a légkondicionálást, és húzza ki a tápkábel csatlakozóját, vagy kapcsolja KI a kismegszakítót.

- Az üzemeltetés folytatása rendellenes állapotban meghibásodáshoz, tűzhöz vagy áramütéshez vezethet. Ilyen esetekben forduljon a kereskedőhöz.

Ha a légkondicionáló rendszer nem hüt vagy füt, akkor fennáll a hütöközeg szilvárgásának lehetősége. Ha a hütöközeg szilvárgását tapasztalja, azonnal állítsa le a rendszert, alaposan szellöztesse ki a helyiséget, és forduljon a készülék forgalmazójához. Ha a javítás során az egységbe hütöközeget is töltenl kell, a részletekről érdeklődjön a szakembernél.

- A légkondicionáló rendszerben alkalmazott hütőközeg nem káros az egész-ségre. Normál eselben az nem szivároghal. Ha azonban a hütőközeg szivárog és tűzzel vagy fütötesttel, például hősugárzóval, olajkályhával vagy tűzhellyel korül kapcsolatba, káros gázok keletkoznek, és tűzveszélyt eredményez.

A beltéri egység belsejét a felhasználó soha ne próbálja meg kimosni. Ha az egység belseje tisztításra szorul, forduljon a forgalmazóhoz.

- A nem megfelelő tisztítószer károsíthatja a belül található műanyagokat, ami vízszivárgáshoz vezelhet. Ha a tisztítószer elektromos alkatrészekkel vagy a motorral kerül kapcsolatba, hibát, füstöt vagy tüzet okozhat.

- A berendezést olyan helyiségben kell tárolni, ahol nincs folyamatosan működő gyűjtóforrás (például: nyílt láng, működő gázfogyasztó készülék vagy működő elektromos melegítő berendezés).

- Felhivjuk fi gyelmét, hogy a hütöközeg nem tartalmaz illatanyagot.

- A kiolvasztási folyamat felgyorsítására vagy a berendezés tisztítására a gyártó által ajánlottakon kívül ne alkalmazzon semmilyen más megoldást.

- Ügyeljen rá, hogy ne lyukassza ki vagy égesse meg.

A beltéri egységet olyan helyiségbe kell telepíteni, amelynek az alapterülete meghaladja a megadott értéket. Forduljon a forgalmazóhoz. • AY25/35: 2,0 m², AY42: 2,5 m², AY50: 3,2 m²

A készülék üzletek, a könnyűlpar és gazdaságok szakértő vagy képzett felhasználói, valamint laikus felhasználók általi kereskedelmi használatra készült.

VIGYÁZAT

Ne érjen a beltéri/kültéri egység levegőbemenetéhez, vagy az alumíniumlamellához.

- Ez balesetet okozhat.

Ne fújjon rovarölö vagy gyúlékony spray-t az egységre.

- Ez tűzhöz vagy az egység deformálódásához vezethet.

Ne tegye ki háziállatait vagy szobanövényeit közvetlen légáramlásnak.

- Ez káros lehet a számukra.

BIZTONSÁGIÓVINTÉZKEDÉSEK

Ne tegyen más elektromos készüléket vagy bútort a beltéri/kültéri egység alá.

- Az egységböl viz csöpöghet, ami károsodást vagy meghibásodást okozhat.

Ne hagyla az egységet sérült tartóállványon.

- Az eqység leeshet, amivel sérülést okozhat

Ne Instabil padon állva végezze a készülék működtetését vagy tisztítását.

• Ha leesik, megsérülhet.

Ne húzza a tápkábelt.

- Ez szálszakadást okozhat, ami túlmelegedést vagy tüzet eredményezhet.

Az elemeket ne töltse vagy szedje szét, és ne dobja tüzbe.

- Az elemek ettöl szivárogni kezdhetnek, ami tüzet vagy robbanást okozhat.

Ne működtesse az egységet 4 óránál hosszabban magas páratartalom (RH 80% vagy több) és/vagy nyitott ablak vagy külső ajtó mellett.

- Ez a klímaberendezésben víz kicsapódásával járhat, ami lecsöpögve benedvesitheti vagy károsíthatja a bútorokat.

- A klímaberendezésben a víz lecsapódása hozzájárulhat a gombák, például a penész növekedéséhez.

Ne használja a készüléket különleges célokra, például élelmiszer tárolására, állatok nevelésére, növénytermesztésre, precíziós eszközök vagy művészeti tárgyak állagmegóvására.

- Ez a minőség romlását, az állatok és növények károsodását okozhatja.

Ne tegye ki a fütöberendezéseket közvetlen légáramlásnak.

- Ez az égés lelassulását okozhatja.

Ne vegyen a szájába elemet semmilyen célból, mert véletlenül lenyelheti.

- A lenyelt elem fulladást és/vagy mérgezést okozhat.

Tisztítás elött kapcsolja és húzza KI az egységet, vagy kapcsolja KI a kismegszakítót.

- Ez sérülést okozhat, mivel üzem közben a ventilátor magas fordulatszámon forog.

Ha az egységet hosszú ideig nem használja, húzza ki a tápkábelét, vagy kapcsolja KI a kismegszakítót.

- Az egységben szennyezödés gyülhet fel, ami túlmelegedést vagy tűzet okozhat.

A távvezérlő lemerült element cserélje azonos tipusú új elemekre.

- Régi és új elemek együttes használata túlmelegedést, szlvárgást vagy robbanást okozhat.

Ha az elemböl kiszivárgó folyadék a börére vagy ruhájára jut, mossa le alaposan tiszta vízzel.

- Ha az elemböl kiszivárgó folyadék a szemébe jut, mossa ki alaposan tiszta vízzel, és azonnal forduljon orvoshoz.

Gondoskodjon a helyiség megfelelő szellözéséröl, ha az egységet fütöberendezéssel együtt működteti.

- Az elégtelen szellőzés oxigénhiányt okozhat.

Kapcsolja KI a kismegszakitót, ha mennydörgést hall és fennáll a villámcsapás esélye.

- Az egység villámcsapás esetén károsodhat.

Több szezonon át tartó használatot követően a légkondicionáló rendszert

a normal tisztításon kívül át kell vizsgáltatni és karbantartást kell végezni. A készülékben lerakódó szennyeződés vagy por kellemetlen szagot okozhat, gombák, például penész növekedéséhez vezethet vagy eltömitheti az elvezető csatornakát, ami révén a beltéri egységböl víz szivároghat. A speciális ismereteket és készségeket igénylő átvizsgálás és karbantartás tekintetéber forduljon a forgalmazóhoz.

Ne működtesse nedves kézzel a kapcsolókat.

- Ez áramütést okozhat.

Ne tisztítsa vízzel a légkondicionáló berendezést, és ne tegyen rá vizet tartalmazó tárgyat, például virágvázát.

- Ez tüzet vagy áramütést okozhat.

Ne lépjen rá, és ne tegyen nehéz tárgyat a kültéri egységre.

• Ha Ön vagy a tárgy lecsik, megsérülhet.

FONTOS

A klimaberendezésben a szennyezett szürök hozzájárulhatnak a gombák például a penész növekedéséhez. Ajánlatos ezért a légszűrőket 2 hetente kitisztítani.

A készülék bekapcsolása előtt ellenőrizze, hogy a vizszintes lamellák zárt helyzetben vannak. Ha bekapcsoláskor a vizszintes lamellák nyitott helyzetben vannak, nem biztos, hogy visszakerülnek a megfelelő helyzetbe.

A telepítéssel kapcsolatban

FIGYELMEZTETÉS

A klimaberendezés telepítésével kapcsolatban forduljon a forgalmazóhoz. - A berendezés telepítését a felhasználó nem végezheti el, mert az speciális ismereteket és képzettséget igényel. A nem megfelelően telepitett légkondicionáló rendszer vízszivárgást, tűzet vagy áramütést okozhat.

Biztosítson külön tápforrást a légkondicionáló rendszernek.

- A megosztott tápforrás túlmelegedést vagy tüzet okozhat.

Ne telepitse a berendezést olyan helyre, ahol gyúlékony gáz szivároghat.

- Ha a szivárgó gáz felgyülik a kültéri egység körül, robbanást okozhat.

Földelje megfelelően az egységet.

- Ne kösse a földelő vezetéket gázcsöre, vizvezetékre, villámháritóra vagy telefonhálózat földelő vezetékére. A nem megfelelő földelés áramütést okozhat.

VIGYÁZAT

A légkondicionáló telepítési helyétől függően (például magas páratartalmú területeken) érintésvédelmi relére is szükség lehet.

- Érintésvédelmi relé hiányában a berendezés áramütést is okozhat.

Gondoskodni kell a kondenzvíz megfelelő elvezetéséröl.

- Ha az elvezető csatorna nem megfelelő, a beltéri/kültéri egységböl viz csöpöghet, ami a bútorok nedvesedését és károsodását okozhatja.

Rendellenesség esetén

Azonnal kapcsolja ki a légkondicionáló rendszert, és forduljon a forgalmazóhoz.

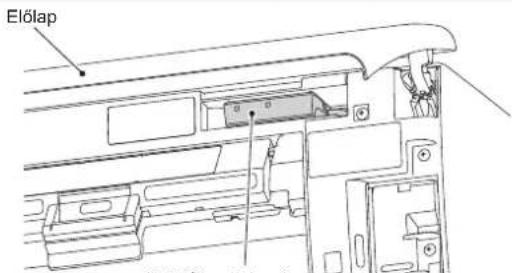

Wi-Fi®

csatlakozó esetén

FIGYELMEZTETÉS

(A nem megfelelő kezelés súlyos következményekhez, akár komoly sérülésekhez vagy halálhoz is vezethet.)

Ez a készülék használható 8 évesnél idősebb gyermekek és csökkent fi zikai, érzékszervi vagy szellemi képességű, vagy a szükséges tapasztalattal vagy tudással nem rendelkező személyek által, ha megfelelő felügyeletben és útmutatásban részesülnek a készülék biztonságos használatában és megértik az ezzel járó kockázatokat.

Gyermekek nem játszhatnak a készülékkel. Gyermekek nem végezhetnek tisztítást és felhasználói karbantartást felügyelet nélkül.

Ne használja a Wi-Fi ^® csatlakozót orvosi berendezésekkel vagy beültetett orvosi eszközökkel, például szívritmus-szabályozóval vagy kardloverter-defi brillátorral rendelkező emberek közelében.

- Ez balesetet okozhat az orvosi berendezés vagy eszköz meghibásodása miatt.

Ne telepitse a Wi-Fi ^® csatlakozót automata vezérlöberendezések, pl. automata ajtók vagy füstriasztók közelében.

- Ez baleseteket okozhat meghibásodás következtében.

Ne érintse a Wi-Fi® csatlakozót nedves kézzel.

- Ez a készülék károsodását, áramütést vagy tűzet okozhat.

Ne fröcsköljön vizet a Wi-Fi® csatlakozóra és ne használja azt fürdőszobában.

- Ez a készülék károsodását, áramütést vagy tűzet okozhat.

Ha a WI-Fp csatlakozót leejtették, vagy ha a tartódoboz vagy a kábel megsérült, húzza ki a hálózati kábel csatlakozóját, vagy kapcsolja KI a megszakítól

- A készülék ilyenkor tüzet vagy áramütést okozhat. Ilyen esetekben forduljon a kereskedöhöz.

VIGYÁZAT

(A nem megfelelő kezelés súlyos következményekhez, akár sérülésekhez vagy az épület károsodásához is vezethet.)

Ne álljon instabil székre a Wi-Fi csatlakozó beállításához vagy tisztításához. - Ha leesik, megsérülhet.

Ne használja a Wi-Fi ^® csatlakozót más vezeték nélküli eszközök, mikrohullámú sütők, vezeték nélküli telefonok vagy faxkészülékek közelében.

- Ez meghibásodást okozhat.

SELEJTEZÉS

Fig. 1

A termék selejtezésével kapcsolatban forduljon a forgalmazóhoz.

Megjegyzés:

Ez a jelzés csak EU-országok számára érvényes. Ez a jelzés a 2012/19/EU irányelv 14. cikkelye (A felhasználók tájékoztatása) és a IX. melléklet és/vagy a 2006/66/EK irányelv 20. cikkelye (A végfelhasználók tájékoztatása) és a II. melléklet alapján került a berendezésre.

A MITSUBISHI ELECTRIC terméket kiváló minőségű anyagokból és alkal-részekből tervezték és gyártották, melyek újrahasznosíthatók és/vagy újra felhasználhatók.

Ez a szimbólum azt jelenti, hogy az elektromos és elektronikus berendezéseket, elemeket és akkumulátorokat az élettartamuk végén a háztartási hulladéktól elkülönítve kell megsemmisíteni.

Ha a szimbólum alatt kémiai szimbólum látható (Fig. 1), ez a szimbólum azt jelenti, hogy az elem vagy akkumulátor bizonyos koncentrációban nehézfémet tartalmaz. Ezt a következőképpen jelöljük:

Hg: higany (0,0005%), Cd: kadmium (0,002%), Pb: ólom (0,004%)

Az Európai Unióban a használt elektromos és elektronikus termékek, elemek és akkumulátorok számára külön gyűjtőrendszert alkalmaznak.

Kérjük, az elemeket és akkumulátorokat megfelelően, a helyi hulladékgyűjtő/újrahasznosító központba eljuttatva selejtezze.

Kérjük, segítsen megvédeni a környezetünket!

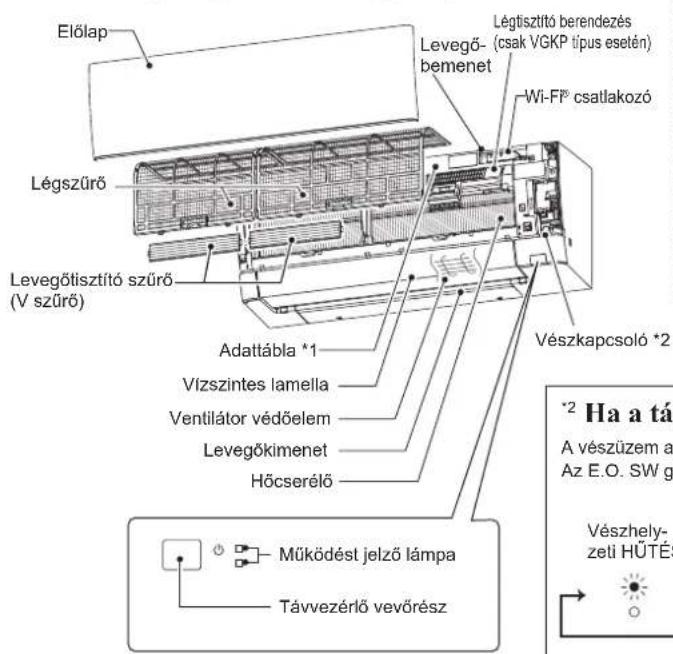

Azalkatrészeknevei

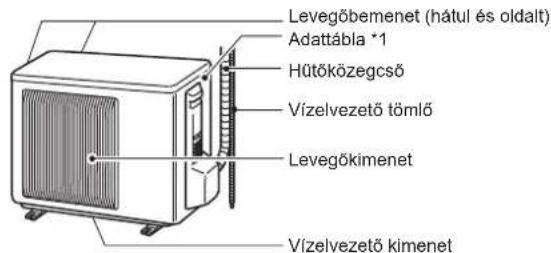

Beltéri egység Kültéri egység

Előlap Légszűrő Levegőtisztító szűrő (V szűrő) Adattábla *1 Vízszintes lamella Ventilátor védőelem Levegőkimenet Hőcserélő Működést jelző lámpa Távvezérlő vevőrész Légtisztító berendezés (sak VGKP típus esetén) bemenet Wi-FF® csatlakozó Vészkapcsoló *2 *² Ha a tá A vészüzem a Az E.O. SW g Vészhely- zeti HÜTÉS

Levegőbemenet (hátul és oldalt) Adattábla *1 Hűtőközegcső Vízelvezető tömlő Levegőkimenet Vízelvezető kimenet

A kültéri egységek kinézete eltérő lehet.
*1 Az adattábláról leolvasható a gyártás éve és hónapja.

^2 Ha a távvezérlő nem használható...

A vészüzem a beltéri egységen található vészüzem gombbal (E.O. SW) aktiválható. Az E.O. SW gomb megnyomásával az alábbi sorrendben módosul a működés:

Beállított hőmérséklet: 24 °C Ventilátor-fordulatszám: Közepes Vízszintes lamella: Auto

ÜZEMELTETÉS ELŐTTI ELŐKÉSZÜLETEK

Használat előtt: Dugja be a tápkábel dugaszát a tápaljzatba, és/vagy kapcsolja be a kismegszakítót.

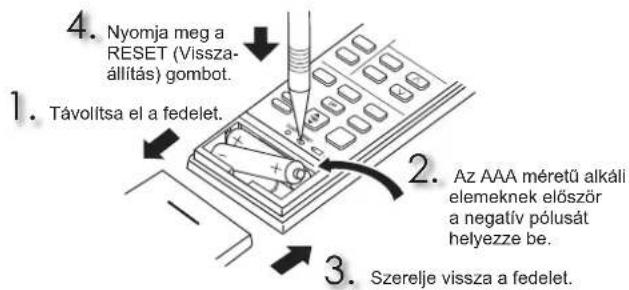

A távvezérlő elemeinek behelyezése

4. Nyomja meg a RESET (Vissza-állítás) gombot. 1. Távolítsa el a fedelet. 2. Az AAA méretű alkali elemeknek először a negatív pólusát helyezze be. 3. Szerelje vissza a fedelet.

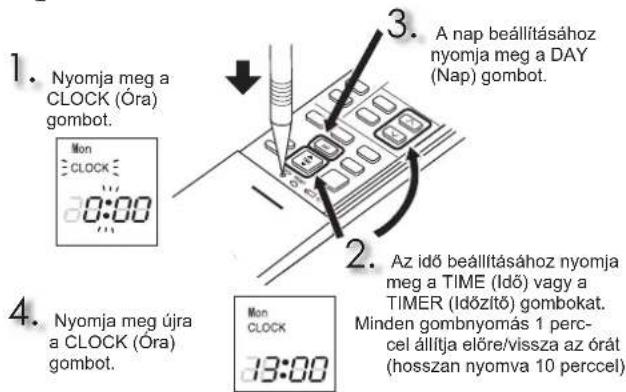

A pontos idő beállítása

1. Nyomja meg a CLOCK (Óra) gombot. Mon CLOCK 0:00 2. Az idő beállításához nyomja meg a TIME (Idő) vagy a TIMER (Időzltő) gombokat. Minden gombnyomás 1 percel állítja előre/visza az órát (hosszan nyomva 10 percel) 3. A nap beállításához nyomja meg a DAY (Nap) gombot. 4. Nyomja meg újra a CLOCK (Óra) gombot. Mon CLOCK 13:00

ÜZEMELTETÉS ELÖTTI ELÖKÉSZÜLETEK

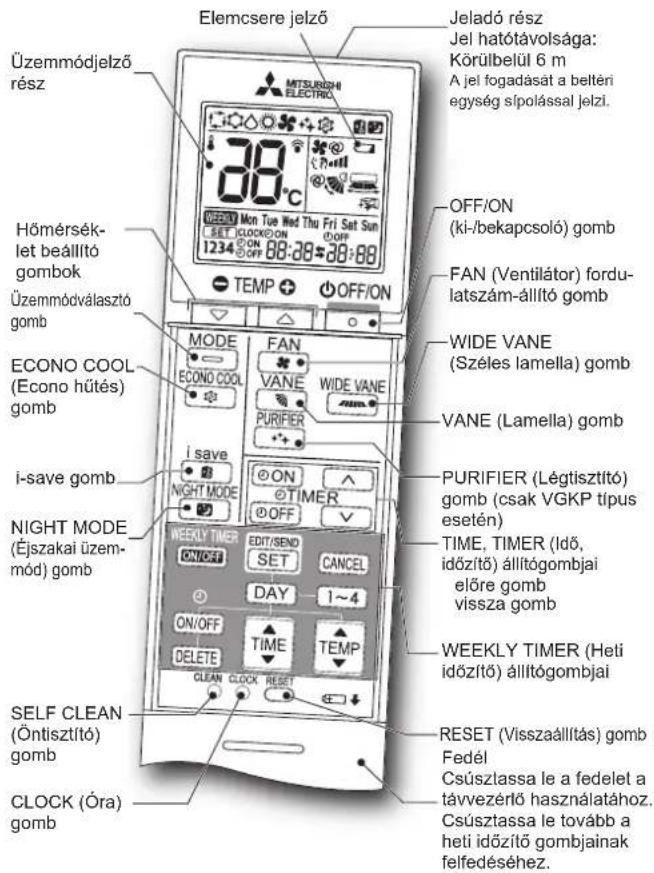

Távvezérlő

Elemcsere jelző Jeladó rész Jel hatótávolsága: Körülbelül 6 m A jel fogadását a beltéri egység sípolással jelzi. Üzemmódjelző rész MITSURCHI ELECTRIO 38°C 00 Mon Tue Wed Thu Fri Sat Sun 1234 OFF/ON (ki-/bekapcsoló) gomb Hőmérsék- let beállító gombok Üzemmódválasztó gomb ECONO COOL (Econo hűtés) gomb i-save gomb NIGHT MODE (Éjszakai üzem- mód) gomb MODE FAN ECONO COOL VANE WIDE VANE PURIFIER i save NIGHT MODE ON TIMER OFF PURIIFIER (Légtisztító) gomb (csak VGKP típus esetén) TIME, TIMER (Idő, időzítő) állítógombjai előre gomb vissza gomb WEEKLY TIMER (Heti időzítő) állítógombjai SELF CLEAN (Öntisztító) gomb CLOCK (Óra) gomb RESET (Visszaállítás) gomb Fedél Csúszlassa le a fedelet a távvezértő használatához. Csúszlassa le tovább a heti időzítő gombjainak felfedéséhez.

TIME, TIMER (Idő, időzítő) állítógombja — Az időzítő beállítása előre/vissza

ON (BEkapcsolás időzítő): A készülék a meghatározott időben BEkapcsol.

OFF (Klkapcsolás időzítő) : A készülék a meghatározott időben Klkapcsol.

Az időzítő beállításához nyomja meg az △ (előre) és √ (vissza) gombokat.

WEEKLY TIMER (Heti időzítő) állítógombjai—

Nyomja meg a (beallítás) gombot a heti időzítés beállításához.

A és a gombokkal választhatja ki a napot és a

számot.

A ON/OFF, a TKS a gombokkal választhatja ki a BE-/Klkapcsolást, az időt és a hömérsékletet.

Nyomja meg a SET gombot a befejezéshez és a heti időzítés beállításainak elküldéséhez.

Nyomja meg a WEEKLY TIMER Gombot a heti időzítés BEkapcsolásához. (A WEEKLY (Heti) felirat világítani kezd.)

Nyomja meg újra a WEEKLY TIMER Gombot a heti időzítés Klkapcsolásához. (A WEEKLY felirat kialszik.)

OFF/ON

OFF/ON (ki-/bekapcsoló) gomb

MODE

Üzemmódválasztó gomb

+

Hőmérséklet beállító gombok

Minden gombnyomás 1 °C-kal emeli vagy csökkenti a hömérsékletet.

FAN

FAN (Ventilátor) fordulatszám-állító gomb

WIDE VANE

Bal-jobb légáramlás-szabályozó gomb

VANE

Fel-le légáramlás-szabályozó gomb

ECONO COOL

ECONO COOL (Econo hütés) gomb

A mikroprocesszor automatikusan módosítja a beállított hőmérsékletet és a légáramlás irányát.

i save

i-save gomb

Egy egyszerűsített visszaállítási funkcióval a kívánt (előre megadott) beállítás a save gomb egyszeri megnyomásával visszahívható. A gomb ismételt megnyomásával a rendszer azonnal visszaáll az előző beállításra.

NIGHT MODE

NIGHT MODE (Éjszakai üzemmód) gomb

Az ÉJSZAKAI ÜZEMMÓD csökkenti a működést jelző lámpa fényerejét, kikapcsolja a hangjelzéseket és korlátozza a kültéri egység zajszintjét.

PURIFIER

AIR PURIFYING (Légtisztítás) gomb

LÉGTISZTÍTÓ üzemmód során a beltéri egységbe beépített berendezés kiszúri a helyiség levegőjéből a szálló gombaspórát, vírusokat, penészt és allergéneket.

Tisztítás

Utasítások:

• A tisztítás megkezdése előtt kapcsolja ki a tápellátást vagy kapcsolja le a kismegszakítót.
• Ügyeljen rá, hogy ne érjen puszta kézzel a fém alkatrészekhez.
• Ne használjon benzint, híglítót, csiszolóport vagy rovarirtó szert.

• Szennyeződés esetén mossa le a megadott koncentráció szerint langyos vízben oldott semleges konyhai mosószerrel, majd törölje le a mosószert egy nedves ronggyal.

• Ne használjon súrolókefét, kemény szivacsot vagy hasonlót.

• Ne áztassa vagy öblítse a vízszintes lamellát.
• Ne használjon 50 °C-nál melegebb vizet.
• Ne tegye ki az alkatrészeket közvetlen napfénynek, hönek vagy tüznek szárításkor.
• Ne fejtsen ki túlzott erőt a ventilátorra, mert ezzel repedéseket vagy törést okozhat.

Légszűrő (levegő-előszűrő)

• Tisztítsa ki 2 hetente
- Távolítsa el a szennyeződést porszívóval, vagy öblítse át vizzel.
- A vizes átmosás után szárítsa meg alaposan egy árnyékos helyen.

Elólap

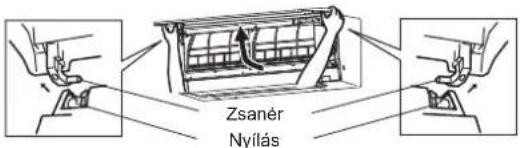

Zsanér Nyilás

1. Emelje fel az elölapot amíg kattanó hangot hall.
2. Tartsa a csuklókat az ábrán látható helyzetben, és húzza meg az előlapot az eltávolításához.
   • Törölje le puha, száraz ruhával, vagy öblítse le vízzel.
3. Ne áztassa vízben két óránál hosszabb ideig.

4. Visszaszerelés előtt szárítsa meg alaposan egy árnyékos helyen.

5. Az előlapot szerelje vissza az eltávolítási eljárás fordított sorrendjében. Csukja le biztonságosan az előlapot, és nyomja meg a nyilakkal jelzett helyeken.

Légtisztító berendezés (csak VGKP típus esetén)

3 havonta:

- Távolítsa el a szennyeződést porszívóval. Ha a szennyeződés porszívóval nem távolítható el:

• Áztassa be a szűrőt a kerettel együtt langyos vízbe, majd öblítse át.
• Átmosás után szárítsa meg jól egy árnyékos helyen.

Levegőtisztító szűrő (V szűrő, VGKP típus: választható)

3 havonta:

• Távolítsa el a szennyeződést porszívóval.

Ha a szennyeződés porszívóval nem távolítható el:

• Áztassa be a szüröt keretestől kézmeleg vízbe, mielőtt átöblíti.
• Átmosás után szárltsa meg jól egy árnyékos helyen. Illessze a helyére a légszűrő összes fülét.

Minden évben:

• A legjobb teljesítmény érdekében cseréljen levegötisztító szürőt.
  • Cikkszám MAC-2470FT-B

Húzza meg, hogy eltávolítsa a légszűrőről

! Fontos

• A legjobb teljesítmény elérése és az energiafogyasztás csökkentése érdekében tisztítsa rendszeresen a szűrőket.
• A klímaberendezésben a szennyezett szűrők hozzájárulhatnak a gombák, például a penész szaporodásához. Ajánlatos ezért a légszűrőket 2 hetente kitisztítani.

Ez az információ az 528/2012 számú (EU) rendeleten alapul

MODELLNÉV	Kezelt tétel (alkatrész neve)	Hatóanyagok (CAS sz. [Amerikai Kémiai Társaság reg. sz.])	Tulajdonság	Használati útmutató (Biztonságos kezelésre vonatkozó információ)
MSZ-AY25/35/42/50VGKP MSZ-AY25/35/42/50VGK	SZÜRÖ	Dimetiloktadecil[3-(trimetoxiszilil) propil]ammónium-klorid (27668-52-6) Ezüst-nátrium-hidrogén-cirkónium-foszfát (265647-11-8) 2-oktil-2H-izotiazol-3-on (OIT) (26530-20-1)	Vírusvédelem Antibakteriális Penészgátló	A terméket a használati útmutató jelzései szerint és csak rendeltetésszerűen használja.Ne vegye a szájába. Gyermekektől távol kell tartani.
MAC-2470FT-E SZÜRÖ		Dimetiloktadecil[3-(trimetoxiszilil) propil]ammónium-klorid (27668-52-6)	Vírusvédelem Antibakteriális Penészgátló	A terméket a használati útmutató jelzései szerint és csak rendeltetésszerűen használja.Ne vegye a szájába. Gyermekektől távol kell tartani.

A Wi-Fi® CSATLAKOZÓ TELEPÍTÉSE

Előlap WiFi Cable

Wi-Fi® csatlakozó

A Wi-Fi® csatlakozó állapotinformációkat és parancsokat továbbít a MELCloud és a csatlakoztatott beltéri egység között.

Megjegyzés:

• Hozza létre a kapcsolatot a Wi-Fi® csatlakozó és a router között. Lásd a teljes verziót és az egységhez mellékelt SETUP QUICK REFERENCE GUIDE-BAN (BEÁLLÍTÁSI GYORSÚTMUTATÓ).
• A teljes verzió az alábbi weboldalon található. http://www.mitsubishielectric.com/ldg/ibim/
• A MELCloud Használati útmutató az alábbi weboldalon található. https://www.melcloud.com/Support

MŰSZAKI ADATOK

Modell	Beltéri egység MSZ-AY25VG		K(P) MSZ-AY35VGK(P) M$Z-AY42VGK(P) MSZ-AY50VGK(P)
	Kültéri egység MUZ-AY25VG		(H) MUZ-AY35VG(H) MUZ-AY42VG(H) MUZ-AY50VG(H)
Funkció Hütés Fütés Hütés Fütés Hütés Fütés Hütés Fütés Fütés
Tápellátás ~ /N, 230 V, 50 Hz
Kapacitás kW 2,5 3,2 3,5 4,0 4,2 5,2 5,0 5,5
Teljesítményfelvétel		kW	0,60	0,78	0,99	1,03	1,30	1,39	1,54	1,47
Tömeg	Beltéri egység kg		VGKP: 11, VGK: 10,5
	Kültéri egység	kg	27		28,5		34		40,5
Hütőközeg feltöltési mennyisége (R32)		kg	0,55		0,55		0,70		1,00
IP-kód	Beltéri egység		IP 20
	Kültéri egység		IP 24
Megengedett maximális üzemí nyomás	LP ps	MPa	2,77
	HP ps	MPa	4,17
Zajszint (SPL)	Beltéri egység (Na-gyon magas/Magas/Köz./Alacs./Csendes)	dB(A)	42/36/30/24/18	45/39/34/24/18	42/36/30/24/18	45/38/31/24/18	42/38/34/29/21	45/40/35/29/21	44/40/36/33/28	48/43/38/33/28
	Kültéri egység	dB(A)	47	48	49	50	50	51	52	52

Beltéri müszaki adatok multi csatlakozáshoz (EU) 2016/2281 RENDELET

Modell	Beltéri egység			MSZ-AY25VGK(P)	MSZ-AY35VGK(P)	MSZ-AY42VGK(P)	MSZ-AY50VGK(P)
Kapacitás	Hűtés	Érezhető	kW	2,30	3,08	3,23	3,70
		Latens	kW	0,20	0,42	0,97	1,30
	Fűtés		kW	2,90	4,00	4,80	5,70
Teljesítményfelvétel			kW	0,026	0,026	0,032	0,032
Zajszint(hangteljesítmény-szint)	Nagyon magas/Magas/Köz./Alacs./Csendes		dB(A)	57/51/45/39/34	57/51/45/39/34	57/53/49/44/36	58/54/50/47/42

Garantált működési tartomány

		Beltéri egység	Kültéri egység
Hütés	Felső határérték	32 °C DB23 °C WB	46 °C DB—
	Alsó határérték	21 °C DB15 °C WB	-10 °C DB—
Fütés	Felső határérték	27 °C DB—	24 °C DB18 °C WB
	Alsó határérték	20 °C DB—	-20 °C DB-21 °C WB

Megjegyzés:

Mérési körülmények
Hütés —	Beltéri:	27 °C DB, 19 °C WB
	Kültéri:	35 °C DB
Fütés —	Beltéri:	20 °C DB
	Kültéri:	7 °C DB, 6 °C WB

DB: Száraz hömérséklet
WB: Nedves hömérséklet

Wi-Fi® csatlakozó

Modell	MAC-577IF2-E
Bemeneti feszültség	12,7 V egyenáram (a beltéri egységtől kapja)
Teljesítményfelvétel	MAX. 2 W
Méretek Ma×Szé×Mé (mm)	73,5×41,5×18,5
Tömeg (g) (kábellel együtt)	46
Adó teljesítményszintje (MAX.)	20 dBm IEEE 802.11b szerint
RF csatorna	1–13 csatorna (2412–2472 MHz)
Rádió protokoll	IEEE 802.11b/g/n (20)
Titkosítás	AES
Azonosítás	WPA2-PSK
Szoftververzió	XX.00

A Megfelelőségi nyilatkozat az alábbi weboldalon található. http://www.mitsubishielectric.com/ldg/ibim/

Azonnal kapcsolja ki a légkondicionáló rendszert, és forduljon a forgalmazóhoz az alábbi esetekben.

• Víz szivárog vagy csepeg a beltéri egységből.
  • A működést jelző lámpa villog.
  • A kismegszakító gyakran lekapcsol.
• A távvezérlő jelét a berendezés nem érzékeli olyan helyiségben, ahol elektronikus kapcsolású fénycső (inverteres fénycső stb.) működik.
• A légkondicionáló működése zavarja a rádió vagy televízió vételét. Az érintett eszköznél erősítőre lehet szükség.
  • Rendellenes zaj hallható.
• A hütőközeg bármiféle szivárgása tapasztalható.

VARNOSTNI UKREPI
