HASZNÁLATI ÚTMUTATÓ MSZ-AP71VGK MITSUBISHI

: Dbajte na dodržanie tohto pokynu.

Net'ahajte za napájací kábel.

A beltéri és/vagy a kültéri egységen megjelenő szimbólumok jelentése

	FIGYELMEZTETÉS(Tüzveszély)	Az egység gyúlékony hütőközeget használ.Ha a hütőközeg szivárog és tűzzel vagy fűtőtesttel kerül kapcsolatba, káros gázok keletkeznek és tűzveszély lép.fel
	Használat előtt gondosan olvassa el a HASZNÁLATI ÚTMUTATÓT.
	A szervizelést végző szakemberek működtetés előtt olvassák el a HASZNÁLATI ÚTMUTATÓT és a TELEPÍTÉSI KÉZIKÖNYVET.
	A HASZNÁLATI ÚTMUTATÓ, a TELEPÍTÉSI KÉZIKÖNYV és a hasonló dokumentumok további információkat is tartalmaznak.

• Mivel a termékben forgó és olyan alkatrészek is találhatók, amelyek áramütést okozhatnak, használat előtt feltétlenül olvassa el ezeket a "Biztonsági óvintézkedéseket"
• Mivel az itt látható fi gyelmeztető elemek biztonság szempontból fontosak, feltétlenül vegye őket fi gyelembe.
• A kézikönyvet elolvasás után tartsa a telepítési kézikönyvvel együtt könnyen elérhető helyen az esetleges későbbi használathoz.

Jelölések és jelentésük

FIGYELMEZTETÉS: A helytelen kezelés nagy valószínűséggel súlyos, akár végzetes sérülést is okozhat.

⚠ VIGYÁZAT: A helytelen kezelés a körülményektől függően súlyos veszélyt okozhat.

Az útmutatóban használt szimbóluomok jelentése

: Ügyeljen ennek elkerülésére.
: Ügyeljen az utasítás betartására.
: Ne nyúljon be az ujjával, se más hosszúkás eszközzel!
: Ne lépjen a beltéri/kültéri egységre, és semmit ne is tegyen azokra!
4 : Áramütés veszélye! Legyen óvatos!
: Feltétlenül húzza ki a hálózati kábel csatlakozódugóját a hálózati csatlakozóaljzatból.
: Feltétlenül áramtalanítson.
: Tüzveszély!
: Soha ne érintse nedves kézzel.
: Soha ne fröcsköljön vizet a készülékre.

! FIGYELMEZTETÉS

Ne csatlakoztassa a tápkábelt összekötő elemhez, ne használjon hoszszabbítót, ne működtessen több berendezést ugyanarról a tápaljzatról. - Ez túlmelegedést, tűzet vagy áraműtést okozhat.

Gyözödjön meg arról, hogy a hálózati dugasz mentes a szennyeződésektől és biztonságosan dugja a konnektorba. - A szennyezett dugasz tűzet, áramütést okozhat.

Ne tekerje össze, húzza, károsítsa vagy módosítsa a tápkábelt, ne tegye ki hőhatásnak és ne tegyen rá nehéz tárgyat. - Ez tűzet vagy áramütést okozhat.

Üzemelés közben ne kapcsolja KI/BE a kismegszakítót, vagy húzza ki/dugja be a tápkábel dugaszát. - Ezáltal szikra keletkezhet, ami tüzet okozhat.

- A kismegszakítót csak azután kapcsolja KI, vagy a tápkábelt azután húzza ki, ha a beltéri egységet a távvezérlővel Klkapcsolta.

Ne álljon hosszú ideig a berendezésből kiáramló hűvös levegő útjába. - Ez káros lehet az egészségre.

Az egység telepítését, áthelyezését, szétszerelését, módosítását vagy javítását nem végezheti a felhasználó.

- A légkondicionáló nem megfelelő kezelés esetén tüzet, áramütést, személyi sérülést vagy vízszivárgás stb. okozhat. Forduljon a forgalmazóhoz.

- Ha a tápkábel megsérült, azt a veszély elkerülése érdekében a gyártónak vagy megbízott szakemberének kell kicserélnie.

Az egység telepitése, áthelyezése vagy szervizelése esetén ügyelni kell rá, hogy a megadott hűtőközegen (R32) kívül semml ne juthasson be a hűtőközeg köráramba.

- Az idegen anyag, például levegő jelenléte rendellenes nyomásnövekedéssel járhat, ami robbanást vagy sérülést okozhat.

- A rendszerhez meghatározott hűtőközegtől eltérő hűtőközeg használata mechanikai hibához, a rendszer meghibásodásához vagy az egység leállásához vezet. A legrosszabb esetben ez súlyos mértékben csökkentheti a termék biztonságát.

Ez a készülék nem alkalmas olyan személyek (beleértve a gyermekeket) általl használatra, aklk fi zikal, érzékszervi vagy szellemi képességel csökkentek, vagy nem rendelkeznek a szükséges tapasztalattal vagy tudással, kivéve, ha a biztonságukért felelős személy megfelelő felügyeletet és útmutatást nyújt számukra a készülék használatában.

A gyerekeket felügyelni kell, hogy ne játsszanak a készülékekkel.

Ne dugjon semmit (az ujját, pálcát stb.) a bemeneti vagy kimeneti nyíllásba - Ez sérülést okozhat, mivel üzem közben a ventilátor magas fordulatszámon forog.

Rendellenes állapot (például égett szag) esetén állítsa le a légkondicionálást, és húzza ki a tápkábel csatlakozóját, vagy kapcsolja KI a kismegszakítót.

- Az üzemeltetés folytatása rendellenes állapotban meghibásodáshoz, tüzhöz vagy áramütéshez vezethet. Ilyen esetekben forduljon a kereskedőhöz.

Ha a légkondicionáló rendszer nem hűt vagy fűt, akkor fennáll a hűtőközeg szivárgásának lehetősége. Ha a hűtőközeg szivárgását tapasztalja, azonnal állítsa le rendszert, alaposan szellőztesse ki a helyiséget, és forduljon a készülék forgalmazójához. Ha a javítás során az egységbe hűtőközeget is töltenl kell, a részletekről érdeklődjön a szakembernél.

- A légkondicionáló rendszerben alkalmazott hütőközeg nem káros az egész-ségre. Normál esetben az nem szivároghat. Ha azonban a hütőközeg szivárog és tűzzel vagy fütötesttel, például hösugárzóval, olajkályhával vagy tűzhellyel kerül kapcsolatba, káros gázok keletkeznek, és tűzveszélyt eredményez.

A beltéri egység belsejét a felhasználó soha ne próbálja meg kimosni. Ha az egység belseje tisztításra szorul, forduljon a forgalmazóhoz.

- A nem megfelelő tisztítószer károsíthatja a belül található műanyagokat, ami vizszivárgáshoz vezethet. Ha a tisztítószer elektromos alkatrészekkel vagy a motorral kerül kapcsolatba, hibát, füstöt vagy tűzet okozhat.

- A berendezést olyan helyiségben kell tárolni, ahol nincs folyamatosan működő gyújtóforrás (például: nyílt láng, működő gázfogyasztó készülék vagy működő elektromos melegítő berendezés).

- Felhívjuk fi gyelmét, hogy a hűtőközeg nem tartalmaz illatanyagot.

- A kiolvasztási folyamat felgyorsítására vagy a berendezés tisztítására a gyártó által ajánlottakon kívül ne alkalmazzon semmilyen más megoldást.

- Ügyeljen rá, hogy ne lyukassza ki vagy égesse meg.

A beltéri egységet olyan helyiségbe kell telepíteni, amelynek az alapterülete meghaladja a megadott értéket. Forduljon a forgalmazóhoz.

A készülék üzletek, a könnyüipar és gazdaságok szakértő vagy képzett felhasználól, valamint laikus felhasználók általl kereskedelmi használatra készült.

VIGYÁZAT

Ne érjen a beltéri/kültéri egység levegőbemenetéhez, vagy az alumíni- umlamellához.

• Ez balesetet okozhat.

Ne fújjon rovarölő vagy gyúlékony spray-t az egységre. - Ez tűzhöz vagy az egység deformálódásához vezethel.

Ne tegye ki háziállatait vagy szobanövényeit közvetlen légáramlásnak. - Ez káros lehet a számukra.

BIZTONSÁGIÓVINTÉZKEDÉSEK

Ne tegyen más elektromos készüléket vagy bútort a beltéri/kültéri egység alá.

- Az egységböl viz csöpöghet, ami károsodást vagy meghibásodást okozhat.

Ne hagyja az egységet sérült tartóállványon.

- Az egység leeshet, amivel sérülést okozhat

Ne instabil padon állva végezze a készülék működtetését vagy tisztítását.

• Ha leesik, megsérülhet.

Ne húzza a tápkábelt.

- Ez szálszakadást okozhat, ami túlmelegedést vagy tüzet eredményezhet.

Az elemeket ne töltse vagy szedje szét, és ne dobja tüzbe.

- Az elemek ettöl szivárogni kezdhetnek, ami tűzet vagy robbanást okozhat.

Ne működtesse az egységet 4 óránál hosszabban magas páratartalom (RH 80% vagy több) és/vagy nyitott ablak vagy külső ajtó mellett.

- Ez a klímaberendezésben víz kicsapódásával járhat, ami lecsöpögve benedvesítheti vagy károsíthatja a bútorokat.

- A klímaberendezésben a viz lecsapódása hozzájárulhat a gombák, például a penész növekedéséhez.

Ne használja a készüléket különleges célokra, például élelmiszer tárolására, állatok nevelésére, növénytermesztésre, precíziós eszközök vagy művészeti tárgyak állagmegóvására.

- Ez a minőség romlását, az állatok és növények károsodását okozhatja.

Ne tegye ki a fütöberendezéseket közvetlen légáramlásnak.

- Ez az égés lelassulását okozhatja.

Ne vegyen a szájába elemet semmilyen célból, mert véletlenül lenyelheti.

- A lenyelt elem fulladást és/vagy mérgezést okozhat.

Tisztítás előtt kapcsolja és húzza KI az egységet, vagy kapcsolja KI a kismegszakítót.

Ez sérülést okozhat, mivel üzem közben a ventilátor magas fordulatszámon forog.

Ha az egységet hosszú ideig nem használja, húzza ki a tápkábelét, vagy kapcsolja KI a kismegszakítót.

Az egységben szennyeződés gyülhet fel, ami túlmelegedést vagy tüzet okozhat.

A távvezérlő lemerült element cserélje azonos típusú új elemekre.

- Régi és új elemek együttes használata túlmelegedést, szivárgást vagy robbanást okozhat.

Ha az elemböl kiszivárgó folyadék a börére vagy ruhájára jut, mossa le alaposan tiszta vízzel.

Ha az elemböl kiszivárgó folyadék a szemébe jut, mossa ki alaposan tiszta vizzel, és azonnal forduljon orvoshoz.

Gondoskodjon a helyiség megfelelő szellőzéséről, ha az egységet fűtőberendezéssel együtt működteti.

Az elégtelen szellözés oxigénhiányt okozhat.

Kapcsolja KI a kismegszakítót, ha mennydörgést hall és fennáll a villámcsapás esélye.

- Az egység villámcsapás esetén károsodhat.

Több szezonon át tartó használatot követően a légkondicionáló rendszert a normal tisztítason kívül át kell vizsgáltatni és karbantartást kell végezni.

- A készülékben lerakódó szennyeződés vagy por kellemetlen szagot okozhat, gombák, például penész növekedésénez vezethet vagy eltömítheti az elvezető csatornákát, ami révén a beltéri egységböl víz szivároghat. A speciális ismereleket és készségeket igénylő átvizsgálás és karbanartárás tekinletében forduljon a forgalmazóhoz.

Ne működtesse nedves kézzel a kapcsolókat.

- Ez áramütést okozhat.

Ne tisztítsa vízzel a légkondicionáló berendezést, és ne tegyen rá vizet tartalmazó tárgyat, például virágvázát.

- Ez tüzet vagy áramütést okozhat.

Ne lépjen rá, és ne tegyen nehéz tárgyat a kültéri egységre.

- Ha Ön vagy a tárgy leesik, megsérülhet.

FONTOS

A klímaberendezésben a szennyezett szűrők hozzájárulhatnak a gombák például a penész növekedéséhez. Ajánlatos ezért a légszűröket 2 hetente kitisztitani.

A készülék bekapcsolása előtt ellenőrizze, hogy a vizszintes lamellák zárt helyzetben vannak. Ha bekapcsoláskor a vizszintes lamellák nyitott helyzetben vannak, nem biztos, hogy visszakerülnek a megfelelő helyzetbe.

A telepítéssel kapcsolatban

FIGYELMEZTETÉS

A klimaberendezés telepítésével kapcsolatban forduljon a forgalmazóhoz. • A berendezés telepítését a felhasználó nem végezheti el, mert az speciális ismereteket és képzettséget igényel. A nem megfelelően telepített légkondicionáló rendszer vízszivárgást, tűzet vagy áramütést okozhat.

Biztosítson külön tápforrást a légkondicionáló rendszernek.

- A megosztott tápforrás túlmelegedést vagy tüzet okozhat.

Ne telepitse a berendezést olyan helyre, ahol gyülékony gáz szivároghat.

- Ha a szivárgó gáz felgyülik a kültéri egység körül, robbanást okozhat.

Földelje megfelelően az egységet.

- Ne kösse a földelő vezetéket gázcsöre, vizvezetékre, villámháritóra vagy telefonhálózat földelő vezetékére. A nem megfelelő földelés áramütést okozhat.

VIGYÁZAT

A légkondicionáló telepitési helyétöl függöen (például magas páratartalmú területeken) érintésvédelmi relére is szükség lehet.

- Érintésvédelmi relé hiányában a berendezés áramütést is okozhat.

Gondoskodni kell a kondenzvíz megfelelő elvezetéséröl.

- Ha az elvezető csatorna nem megfelelő, a beltéri/kültéri egységbői víz csöpöghet, ami a bútorok nedvesedését és károsodását okozhatja.

Rendellenesség esetén

Azonnal kapcsolja ki a légkondicionáló rendszert, és forduljon a forgalmazóhoz.

Wi-Fi csatlakozó esetén

FIGYELMEZTETÉS

(A nem megfelelő kezelés súlyos következményekhez, akár komoly sérülésekhez vagy halálhoz is vezethet.)

Ez a készülék használható 8 évesnél idősebb gyermekek és csökkent fi zikal, érzékszerví vagy szellemi képességű, vagy a szükséges tapasztalattal vagy tudással nem rendelkező személyek által, ha megfelelő felügyeletben és utmutatásban részesülnek a készülék biztonságos használatában és megértik az ezzel járó kockázatokat.

Gyermekek nem játszhatnak a készülékkel. Gyermekek nem végezhetnek tisztítást és felhasználól karbantartást felügyelet nélkül.

Ne használja a Wi-Fi csatlakozót orvosi berendezésekkel vagy beültetett orvosi eszközökkel, például szivritmus-szabályozóval vagy kardioverter-defi brillátorral rendelkező emberek közelében.

- Ez balesetet okozhat az orvosi berendezés vagy eszköz meghibásodása miatt.

Ne telepítse a Wi-Fi csatlakozót automata vezérlöberendezések, pl. automata ajtók vagy füstriasztók közelében.

- Ez baleseteket okozhat meghibásodás következtében

Ne érintse a Wi-Fi csatlakozót nedves kézzel.

- Ez a készülék károsodását, áramütést vagy tűzet okozhat.

Ne fröcsköljön vizet a WI-FI csatlakozóra és ne használja azt fürdőszobában.

- Ez a készülék károsodását, áramütést vagy tűzet okozhat.

Ha a Wi-Fi csatlakozót leejtették, vagy ha a tartódoboz vagy a kábel megsérült, húzza ki a hálózati kábel csatlakozóját, vagy kapcsolja KI a megszakítót.

- A készülék ilyenkor tüzet vagy áramütést okozhat. Ilyen esetekben forduljon a kereskedőhöz.

VIGYÁZAT

(A nem megfelelő kezelés súlyos következményekhez, akár sérülésekhez vagy az épület károsodásához is vezelhet.)

Ne álljon instabil székre a Wi-Fi csatlakozó beállításához vagy tisztításához. - Ha leesik, megsérülhet.

Ne használja a Wi-Fi csatlakozót más vezeték nélküli eszközök, mikrohullámú sütök, vezeték nélküli telefonok vagy faxkészülékek közelében.

• Ez meghibásodást okozhat.

SELEJTEZÉS

Fig. 1

A termék selejtezésével kapcsolatban forduljon a forgalmazóhoz.

Megjegyzés:

Ez a jelzés csak EU-országok számára érvényes. Ez a jelzés a 2012/19/EU irányelv 14. cikkelye (A felhasználók tájékoztatása) és a IX. melléklet és/vagy a 2006/66/ irányelv 20. cikkelye (A végfelhasználók tájékoztatása) és a II. melléklet alapján került a berendezésre.

A MITSUBISHI ELECTRIC terméket kiváló minőségű anyagokból és alkal részekből tervezték és gyártották, melyek újrahasznosíthatók és/vagy újra felhasználhatók.

Ez a szimbólum azt jelenti, hogy az elektromos és elektronikus berendezéseket, elemeket és akkumulátorokat az élettartamuk végén a háztartási hulladéktól elkülönítve kell megsemmisíteni.

Ha a szimbólum alatt kémiai szimbólum látható (Fig. 1), ez a szimbólum azt jelenti, hogy az elem vagy akkumulátor bizonyos koncentrációban nehézfémet tartalmaz. Ezt a következőképpen jelöljük:

Hg: higany (0,0005%), Cd: kadmium (0,002%), Pb: ólom (0,004%)

Az Európai Unióban a használt elektromos és elektronikus termékek, elemek és akkumulátorok számára külön gyűjtőrendszert alkalmaznak.

Kérjük, az elemeket és akkumulátorokat megfelelően, a helyi hulladékgyűjtő/újrahasznosító központba eljuttatva selejtezze.

Kérjük, segítsen megvédeni a környezetünket!

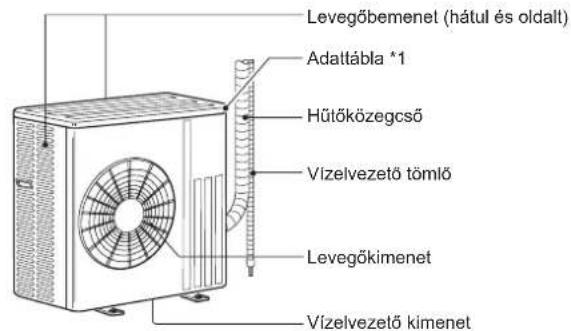

Azalkatrészeknevei

Beltéri egység Kültéri egység

Előlap Légszűrő Levegőtisztító szűrő (ezüst-ionos levegőtisztító szűrő, opció) Vízszintes lamella Levegőkimenet Adattábla *1 Működést jelző lámpa Távvezérlő vevőrész Levegőbemenet Wi-Fi csatlakozó Vészkapcsoló *2 Hőcserélő *² Ha a A vészüze Az E.O. S Vészhe zeti HÜ

Levegőbemenet (hátul és oldalt) Adattábla *1 Hűtőközegcső Vizelvezető tömlő Levegőkimenet Vizelvezető kimenet

A kültéri egységek kinézete eltérő lehet.
*1 Az adattábláról leolvasható a gyártás éve és hónapja.

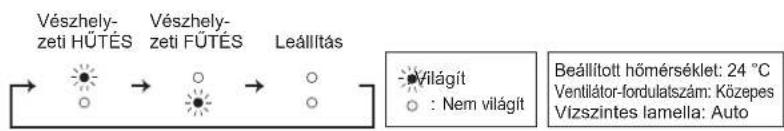

^2 Ha a távvezérlő nem használható...

A vészüzem a beltéri egységen található vészüzem gombbal (E.O. SW) aktiválható. Az E.O. SW gomb megnyomásával az alábbi sorrendben módosul a működés:

ÜZEMELTETÉS ELŐTTI ELŐKÉSZÜLETEK

Használat előtt: Dugja be a tápkábel dugaszát a tápaljzatba, és/vagy kapcsolja be a kismegszakítót.

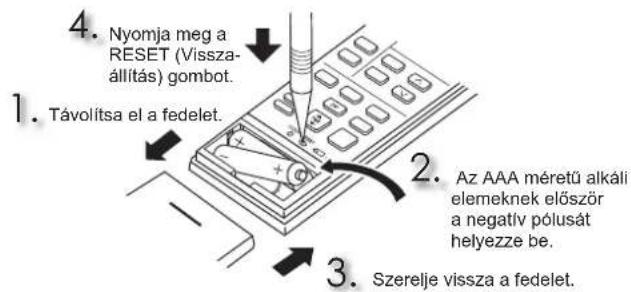

A távvezérlő elemeinek behelyezése

4. Nyomja meg a RESET (Vissza-állítás) gombot. 1. Távolítsa el a fedelet. 2. Az AAA méretű alkali elemeknek először a negatív pólusát helyezze be. 3. Szerelje vissza a fedelet.

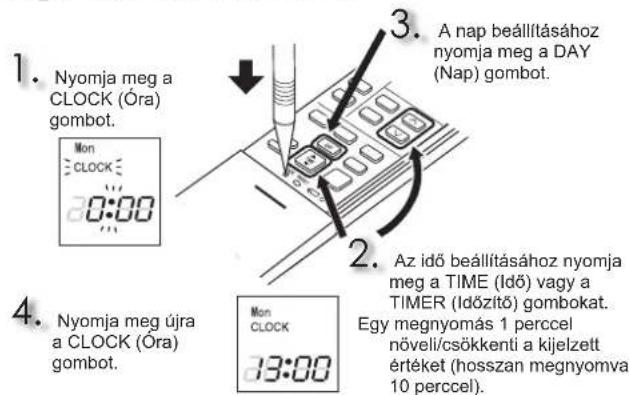

A pontos idő beállítása

1. Nyomja meg a CLOCK (Óra) gombot. Mon CLOCK 0:00 2. Az idő beállításához nyomja meg a TIME (Idő) vagy a TIMER (Időzítő) gombokat. Egy megnyomás 1 perccel növeli/csökkenti a kijelzett értéket (hosszan megnyomva 10 perccel). 3. A nap beállításához nyomja meg a DAY (Nap) gombot. 4. Nyomja meg újra a CLOCK (Óra) gombot.

ÜZEMELTETÉS ELŐTTI ELŐKÉSZÜLETEK

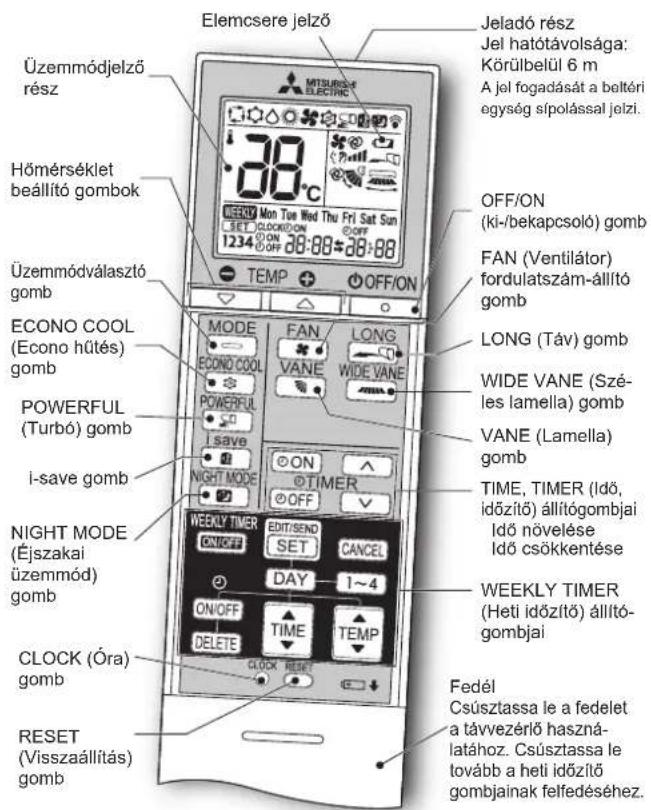

Távvezérlő

Elemcsere jelző Jeladó rész Jel hatótávolsága: Körülbelül 6 m A jel fogadását a beltéri egység sípolással jelzi. Üzemmódjelző rész 38°C SEVEN Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON 1234 D ON OFF ON OFF/ON Üzemmódválasztó gomb ECONO COOL (Econo hűtés) gomb POWERFUL (Turbó) gomb i-save gomb NIGHT MODE (Éjszakai üzemmód) gomb CLOCK (Óra) gomb RESET (Visszaállítás) gomb MODE FAN LONG ECONO COOL VANE WIDE VANE POWERFUL I SAVE ON + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + FAN (Ventilátor) fordulatszám-állító gomb LONG (Táv) gomb WIDE VANE (Szé- les lamella) gomb VANE (Lamella) gomb TIME, TIMER (Idő, időzítő) állítógombjai Idő növelése Idő csökkentése WEEKLY TIMER (Heti időzítő) állító- gombjai Fedél Csúsztassa le a fedelet a távvezérő haszná- latához. Csúsztassa le tovább a heli időzítő gombjainak felfedéséhez.

TIME, TIMER (Idő, időzítő) állítógombja — Idő növelése Idő csökkentése

ON (BEkapcsolás időzítő): A készülék a meghatározott időben BEkapcsol.

OFF (Klkapcsolás időzítő) : A készülék a meghatározott időben Klkapcsol.

Végezze el az időzítő beállítását a △ (Növelés) és a √ (Csökkentés) gombbal.

WEEKLY TIMER (Heti időzítő) állítógombjai—

Nyomja meg a (beállítás) gombot a heti időzítés beállításához.

A és a gombokkal választhatja ki a napot és a

számot.

A ON/OFF, a TKS a gondbokkal választhatja ki a BE-/Klkapcsolást, az időt és a hőmérsékletet.

Nyomja meg a EDIT/SEND SET gombot a befejezéshez és a heti időzítés beállításainak elküldéséhez.

Nyomja meg a WEEKLY TIMER GOMBOT a heti időzítés BEkapcsolásához. (A WEEKLY (Heti) felirat világítani kezd.)

Nyomja meg újra a WEEKLY TIMER Gombot a heti időzítés Klkapcsolásához. (A WEEKLY felirat kialszik.)

OFF/ON

OFF/ON (ki-/bekapcsoló) gomb

MODE

Üzemmódválasztó gomb

+

Hőmérséklet beállító gombok

Minden gombnyomás 1 °C-kal emeli vagy csökkenti a hőmérsékletet.

FAN

FAN (Ventilátor) fordulatszám-állító gomb

WIDE VANE

Bal-jobb légáramlás-szabályozó gomb
    note right of G (LEGYEZÖMOZGÁS)

VANE

Fel-le légáramlás-szabályozó gomb

LONG

LONG (Táv) gomb

Megnövekedik a ventilátor sebessége, a vízszintes lamella pedig a TÁV üzemmódnak megfelelő pozícióba helyezkedik.

POWERFUL

POWERFUL (Turbó) gomb

Ventilátor-fordulatszám : A POWERFUL (Turbó) üzemmód- hoz való külön fordulatszám

Vízszintes lamella: Beállított helyzet, vagy az AUTOMA-TIKUS beállítás során felvett lefele irányuló légáram

i save

i-save gomb

Egy egyszerűsített visszaállítási funkcióval a kívánt (előre megadott) beállítás a [gomb egyszeri megnyomásával visszahívható. A gomb ismételt megnyomásával a rendszer azonnal visszaáll az előző beállításra.

ECONO COOL

ECONO COOL (Econo hütés) gomb

A mikroprocesszor automatikusan módosítja a beállított hőmérsékletet és a légáramlás irányát.

NIGHT MODE

NIGHT MODE (Éjszakai üzemmód) gomb

Az ÉJSZAKAI ÜZEMMÓD csökkenti a működést jelző lámpa fényerejét, kikapcsolja a hangjelzéseket és korlátozza a kültéri egység zajszintjét.

Tisztítás

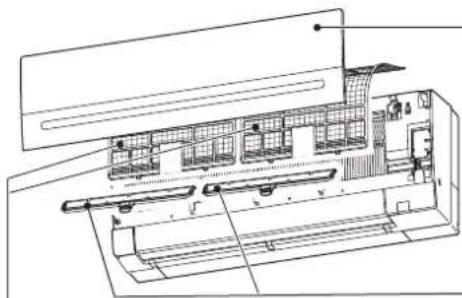

Utasítások:

• A tisztítás megkezdése előtt kapcsolja ki a tápellátást vagy kapcsolja le a kismegszakítót.
• Ügyelien rá, hogy ne érien puszla kézzel a fém alkatrészekhez.
• Ne használion benzint, higltót, csiszolóport vagy rovarirtó szert.
• Kizárólag oldott enyhe tisztítószereket használjon.

• Ne használjon súrolókefét, kemény szivacsot vagy hasonlót.

• Ne áztassa vagy öblítse a vízszintes lamellát.

• Ne használjon 50 °C-nál melegebb vizet.
• Ne tegye ki az alkatrészeket közvetlen napfénynek, hönek vagy tüznek szárításkor.
• Ne fejtsen ki túlzott erőt a ventilátorra, mert ezzel repedéseket vagy törést okozhat.

Légszűrő (levegő-előszűrő)

• Tisztítsa ki 2 hetente
- Távolítsa el a szennyeződést porszívóval, vagy öblítse át vízzel.
- A vizes átmosás után száritsa meg alaposan egy árnyékos helyen.

! Fontos

• A legjobb teljesítmény elérése és az energiafogyasztás csökkentése érdekében tisztítsa rendszeresen a szűrőket.
• A klímaberendezésben a szennyezett szűrők hozzájárulhatnak a gombák, például a penész szaporodásához. Ajánlatos ezért a légszűrőket 2 hetente kitisztítani.

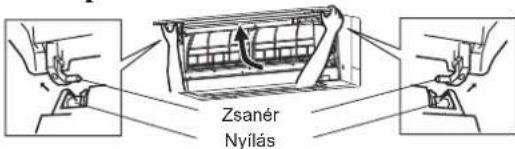

Előlap

Zsanér Nyilás

1. Emelje fel az előlapot amíg kattanó hangot hall.
2. Tartsa a csuklókat az ábrán látható helyzetben, és húzza meg az előlapot az eltávolításához.
3. Törölje le puha, száraz ruhával, vagy öblítse le vízzel.
4. Ne áztassa vízben két óránál hosszabb ideig.

5. Visszaszerelés előtt szárítsa meg alaposan egy árnyékos helyen.

6. Az előlapot szerelje vissza az eltávolítási eljárás fordított sorrendjében. Csukja le biztonságosan az előlapot, és nyomja meg a nyilakkal jelzett helyeken.

Levegőtisztító szűrő (ezüst-ionos levegőtisztító szűrő, opció)

3 havonta:

• Távolítsa el a szennyeződést porszívóval.
  Ha a szennyeződés porszívóval nem távolítható el:

- Áztassa be a szűrőt keretestől kézmeleg vízbe, mielőtt átöblíti.

- Átmosás után szárítsa meg jól egy árnyékos helyen.

Minden évben:

• A legjobb teljesítmény érdekében cseréljen levegötisztító szűrőt.
  • Cikkszám MAC-2360FT-B

Szürő vezetősínje

Az egységbe helyezéshez nyomja be a szűrő vezetősínje mentén.

e z sšinje

Eltávolításhoz húzza ki az egységből.

Ez az információ az 528/2012 számú (EU) rendeleten alapul

MODELLNÉV	Kezelt tétel (alkatrész neve)	Hatóanyagok (CAS sz. [Amerikai Kémiai Társaság reg. sz.])	Tulajdonság	Használati útmutató (Biztonságos kezelésre vonatkozó információ)
MSZ-AP60/71VG SZÜRÖ		Ezüst-nátrium-hidrogén-cirkónium-foszfát (265647-11-8) 2-oktil-2H-izotiazol-3-on (OIT) (26530-20-1)	Antibakteriális Penészirtó	A terméket a használati útmutató jelzései szerint és csak rendeltetésszerűen használja.Ne vegye a szájába. Gyermekektől távol kell tartani.
MAC-2360FT-E SZÜRÖ		Ezüst-cink zeolit (130328-20-0)	Antibakteriális	A terméket a használati útmutató jelzései szerint és csak rendeltetésszerűen használja.Ne vegye a szájába. Gyermekektől távol kell tartani.

A Wi-Fi CSATLAKOZÓ TELEPÍTÉSE (csak VGK típus esetén)

A Wi-Fi csatlakozó állapotinformációkat és parancsokat továbbít a MELCloud és a csatlakoztatott beltéri egység között.

Előlap

Wi-Fi csatlakozó

Megjegyzés:

• Hozza létre a kapcsolatot a Wi-Fi csatlakozó és a router között. Lásd az egységhez mellékelt TELEPÍTÉSI KÉZIKÖNYVET és RÖVID BEÁLLÍTÁSI ÚTMUTATÓT.
• A TELEPÍTÉSI KÉZIKÖNYV az alábbi weboldalon található. http://www.melcloud.com/Support
• A MELCloud Használati útmutató az alábbi weboldalon található. http://www.melcloud.com/Support

MŰSZAKI ADATOK

Modell	Beltéri egység		MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Kültéri egység		MUZ-AP60VG		MUZ-AP71VG
Funkció			Hütés	Fütés	Hütés	Fütés
Tápellátás			~ /N, 230 V, 50 Hz
Kapacitás		kW	6,1	6,8	7,1	8,1
Teljesítményfelvétel		kW	1,59	1,67	2,01	2,12
Tömeg	Beltéri egység	kg	16		17
	Kültéri egység	kg	40		55
Hütőközeg feltöltési mennyisége (R32)		kg	1,05		1,50
IP-kód	Beltéri egység		IP 20
	Kültéri egység		IP 24
Megengedett maximális üzemí nyomás	LP ps	MPa	2,77
	HP ps	MPa	4,17
Zajszint (SPL)	Beltéri egység (Nagyon magas/Magas/Köz./Alacs./Csendes)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Kültéri egység	dB(A)	56	57	56	55

Garantált működési tartomány

		Beltéri egység	Kültéri egység
Hütés	Felső határérték	32 °C DB23 °C WB	46 °C DB—
	Alsó határérték	21 °C DB15 °C WB	-10 °C DB—
Fütés	Felső határérték	27 °C DB—	24 °C DB18 °C WB
	Alsó határérték	20 °C DB—	-15 °C DB-16 °C WB

Megjegyzés:

Mérési körülmények

Hütés — Beltéri: 27 °C DB, 19 °C WB

Kültéri: 35 °C DB

Fütés — Beltéri: 20 °C DB

Kültéri: 7 °C DB, 6 °C WB

DB: Száraz hömérséklet WB: Nedves hömérséklet

Wi-Fi csatlakozó

Modell MAC-567IFB2-E
Bemeneti feszültség	12,7 V egyenáram (a beltéri egység-től kapja)
Teljesítményfelvétel MAX. 2 W
Méretek Ma×Szé×Mé (mm) 79×44×18,5
Tömeg (g) 60 (kábellel együtt)
Adó teljesítményszintje (MAX.) 17,5 dBm IEEE 802.11b szerint
RF csatorna 1–13 csatorna (2412–2472 MHz)
Rádió protokoll IEEE 802.11b/g/n (20)
Titkosítás AES
Azonosítás WPA2-PSK
Szoftververzió XX.00

A Megfelelőségi nyilatkozat az alábbi weboldalon található.

Azonnal kapcsolja ki a légkondicionáló rendszert, és forduljon a forgalmazóhoz az alábbi esetekben.

• Víz szivárog vagy csepeg a beltéri egységből.
• A működést jelző lámpa villog.
  • A kismegszakító gyakran lekapcsol.
• A távvezérlő jelét a berendezés nem érzékeli olyan helyiségben, ahol elektronikus kapcsolású fénycső (inverteres fénycső stb.) működik.
• A légkondicionáló működése zavarja a rádió vagy televízió vételét. Az érintett eszköznél erősítőre lehet szükség.
  • Rendellenes zaj hallható.
• A hütőközeg bármiféle szivárgása tapasztalható.

VARNOSTNI UKREPI

alulírott kizárólagos felelösségére nyilatkozik, hogy az alábbi lakossági, kereskedelmi és kisipari környezetben való használatra szánt klimaberendezések és höszivattyúk:

Megjegyzés: A sorozatszám a termék adattábláján található.

Opomba: serijska stevilka je zapisana na tipski plošćici enote.

alulírott kizárólagos felelösségére nyilatkozik, hogy az alábbi lakossági, kereskedelmi és kisipari környezetben való használatra szánt klimaberendezések és höszivattyúk:

Megjegyzés: A sorozatszám a termék adattábláján található.
