BRUKSANVISNING MFZKT25VG MITSUBISHI

• Eftersom denna produkt innehåller rörliga delar och delar som kan förorsaka elektriska stötar, bör du läsa “Säkerhetsföreskrifter” innan du tar produkten i bruk.• Eftersom de punkter med varningar som behandlas här är viktiga för säkerheten, bör du se till att du följer dem till punkt och pricka.• När du har läst igenom denna handbok, förvara den lättåtkomlig tillsam-mans med installationshandboken så att du lätt har tillgång till dem som referens. Varningsmärken och deras betydelse VARNING:Felaktig hantering kan mycket lätt förorsaka allvarlig fara såsom dödsfall, allvarlig kroppsskada etc. FÖRSIKTIGHET:Felaktig hantering kan, beroende på omständighe-terna, förorsaka allvarlig fara. Symbolerna som används i denna handbok och deras betydelse : Gör ej. : Följ instruktionerna. : Stick inte in fi ngrar, pinnar etc.. : Stå inte på inomhus/utomhusenheterna och placera ingenting på dem. : Fara för elektrisk stöt. Var försiktig. : Se till att du drar ut nätsladden ur vägguttaget. : Var noga med att stänga av strömmen. : Brandrisk.

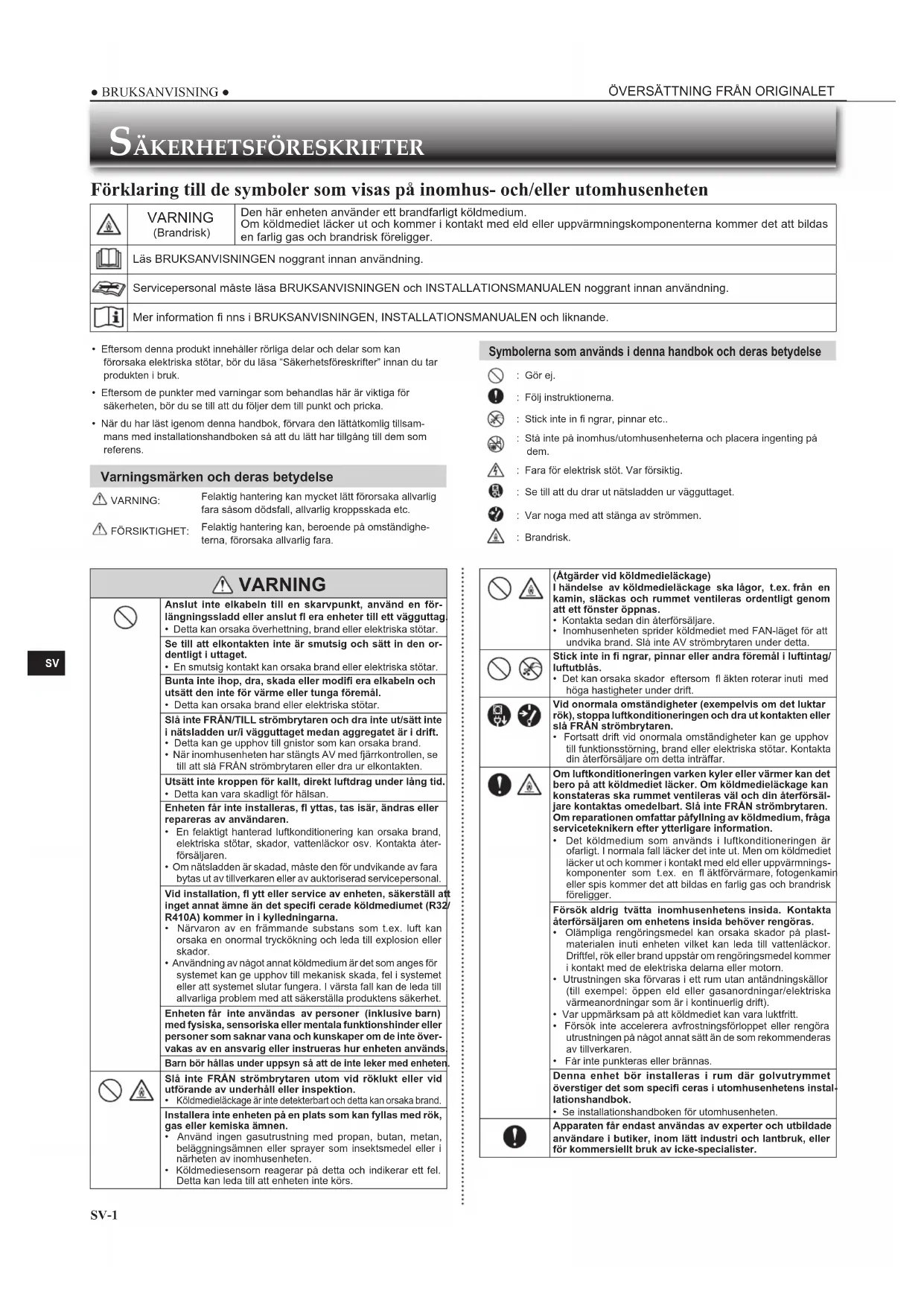

SÄKERHETSFÖRESKRIFTER

VARNING Anslut inte elkabeln till en skarvpunkt, använd en för-längningssladd eller anslut fl era enheter till ett vägguttag.• Detta kan orsaka överhettning, brand eller elektriska stötar.Se till att elkontakten inte är smutsig och sätt in den or-dentligt i uttaget.• En smutsig kontakt kan orsaka brand eller elektriska stötar.Bunta inte ihop, dra, skada eller modifi era elkabeln och utsätt den inte för värme eller tunga föremål.• Detta kan orsaka brand eller elektriska stötar.Slå inte FRÅN/TILL strömbrytaren och dra inte ut/sätt inte i nätsladden ur/i vägguttaget medan aggregatet är i drift.• Detta kan ge upphov till gnistor som kan orsaka brand.• När inomhusenheten har stängts AV med fjärrkontrollen, se till att slå FRÅN strömbrytaren eller dra ur elkontakten. Utsätt inte kroppen för kallt, direkt luftdrag under lång tid.• Detta kan vara skadligt för hälsan.Enheten får inte installeras, fl yttas, tas isär, ändras eller repareras av användaren.• En felaktigt hanterad luftkonditionering kan orsaka brand, elektriska stötar, skador, vattenläckor osv. Kontakta åter-försäljaren.• Om nätsladden är skadad, måste den för undvikande av fara bytas ut av tillverkaren eller av auktoriserad servicepersonal.Vid installation, fl ytt eller service av enheten, säkerställ att inget annat ämne än det specifi cerade köldmediumet (R32/R410A) kommer in i kylledningarna.• Närvaron av en främmande substans som t.ex. luft kan orsaka en onormal tryckökning och leda till explosion eller skador. • Användning av något annat köldmedium är det som anges för systemet kan ge upphov till mekanisk skada, fel i systemet eller att systemet slutar fungera. I värsta fall kan de leda till allvarliga problem med att säkerställa produktens säkerhet.Enheten får inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala funktionshinder eller personer som saknar vana och kunskaper om de inte över-vakas av en ansvarig eller instrueras hur enheten används.Barn bör hållas under uppsyn så att de inte leker med enheten. Slå inte FRÅN strömbrytaren utom vid röklukt eller vid utförande av underhåll eller inspektion. Köldmedieläckage är inte detekterbart och detta kan orsaka brand.Installera inte enheten på en plats som kan fyllas med rök, gas eller kemiska ämnen.• Använd ingen gasutrustning med propan, butan, metan, beläggningsämnen eller sprayer som insektsmedel eller i närheten av inomhusenheten.• Köldmediesensorn reagerar på detta och indikerar ett fel. Detta kan leda till att enheten inte körs. (Åtgärder vid köldmedieläckage)I händelse av köldmedieläckage ska lågor, t.ex. från en kamin, släckas och rummet ventileras ordentligt genom att ett fönster öppnas.• Kontakta sedan din återförsäljare.• Inomhusenheten sprider köldmediet med FAN-läget för att undvika brand. Slå inte AV strömbrytaren under detta. Stick inte in fi ngrar, pinnar eller andra föremål i luftintag/luftutblås.• Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastigheter under drift. Vid onormala omständigheter (exempelvis om det luktar rök), stoppa luftkonditioneringen och dra ut kontakten eller slå FRÅN strömbrytaren.• Fortsatt drift vid onormala omständigheter kan ge upphov till funktionsstörning, brand eller elektriska stötar. Kontakta din återförsäljare om detta inträffar. Om luftkonditioneringen varken kyler eller värmer kan det bero på att köldmediet läcker. Om köldmedieläckage kan konstateras ska rummet ventileras väl och din återförsäl-jare kontaktas omedelbart. Slå inte FRÅN strömbrytaren. Om reparationen omfattar påfyllning av köldmedium, fråga serviceteknikern efter ytterligare information.• Det köldmedium som används i luftkonditioneringen är ofarligt. I normala fall läcker det inte ut. Men om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmnings-komponenter som t.ex. en fl äktförvärmare, fotogenkamin eller spis kommer det att bildas en farlig gas och brandrisk föreligger.Försök aldrig tvätta inomhusenhetens insida. Kontakta återförsäljaren om enhetens insida behöver rengöras.• Olämpliga rengöringsmedel kan orsaka skador på plast-materialen inuti enheten vilket kan leda till vattenläckor. Driftfel, rök eller brand uppstår om rengöringsmedel kommer i kontakt med de elektriska delarna eller motorn.• Utrustningen ska förvaras i ett rum utan antändningskällor (till exempel: öppen eld eller gasanordningar/elektriska värmeanordningar som är i kontinuerlig drift).• Var uppmärksam på att köldmediet kan vara luktfritt.• Försök inte accelerera avfrostningsförloppet eller rengöra utrustningen på något annat sätt än de som rekommenderas av tillverkaren. • Får inte punkteras eller brännas.Denna enhet bör installeras i rum där golvutrymmet överstiger det som specifi ceras i utomhusenhetens instal-lationshandbok.• Se installationshandboken för utomhusenheten.Apparaten får endast användas av experter och utbildade användare i butiker, inom lätt industri och lantbruk, eller för kommersiellt bruk av icke-specialister. Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten VARNING (Brandrisk)Den här enheten använder ett brandfarligt köldmedium.Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenterna kommer det att bildas en farlig gas och brandrisk föreligger.Läs BRUKSANVISNINGEN noggrant innan användning.Servicepersonal måste läsa BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande. RH79A019H03_10Sv.indd 1 2020/3/5 13:54:26Läs bruksanvisningen innan enheten tas i bruk så att den används säkert och på rätt sätt.

SV-2 KASSERING Denna produkt från MITSUBISHI ELECTRIC är designad och tillverkad av material och komponenter med hög kvalitet som kan återvinnas och/eller återanvändas.Denna symbol betyder att förbrukade elektriska och elektroniska produkter, bat-terier och ackumulatorer skall sorteras och hanteras separat från hushållsavfall.Om det fi nns en kemisk beteckning tryckt under symbolen (Fig. 1) betyder det att batteriet eller ackumulatorn innehåller en tungmetall med en viss koncentration.Detta anges på följande sätt:Hg: kvicksilver (0,0005%), Cd: kadmium (0,002%), Pb: bly (0,004%)Inom den Europeiska Unionen fi nns det separata insamlingssystem för begag-nade elektriska och elektroniska produkter, batterier och ackumulatorer.Var vänlig lämna denna produkt, batterier och ackumulatorer hos din lokala mottagningsstation för avfall och återvinning.Var snäll och hjälp oss att bevara miljön vi lever i!Fig. 1 Obs: Denna symbolmärkning gäller bara i EU-länder.Denna symbol är i enlighet med direktiv 2012/19/EU ar-tikel 14, Information till användarna, och bilaga IX, och/eller direktiv 2006/66/EG artikel 20, Information till slutan-vändarna, och bilaga II.När du vill göra dig av med denna produkt – kontakta återförsäljaren.

SÄKERHETSFÖRESKRIFTER

VARNING Kontakta återförsäljaren för montering av luftkonditione-ringen. • Den bör inte monteras av användaren eftersom monteringen kräver specialkunskaper. En felaktigt monterad luftkonditio-nering kan orsaka läckage, brand eller elektriska stötar.Använd avsedd strömförsörjning till luftkonditioneringen.• En icke avsedd strömförsörjning kan ge upphov till överhett-ning eller brand.Installera ej enheten på platser där brandfarlig gas kan läcka ut.• Om ett gasläckage uppstår och gas ansamlas kring enheten, kan detta ge upphov till en explosion.Jorda enheten korrekt.• Anslut inte jordledningen till gas- eller vattenledningar, åskledare eller telefonens jordledning. Felaktig jordning kan orsaka elektriska stötar. FÖRSIKTIGHET Beroende på var luftkonditioneringen är placerad (exem-pelvis i områden med hög luftfuktighet) kan du behöva installera en jordfelsbrytare.• Om en jordfelsbrytare inte installeras, kan detta ge upphov till elektriska stötar.Se till att dräneringsvattnet rinner ut ordentligt.• Om tömningsvägen är felaktig kan vatten droppa ner från inomhus/utomhusenheten, och väta ner och förstöra möbler.Vid onormala förhållanden Stoppa genast driften av luftkonditioneringen och kontakta din återförsäljare. För installation VIKTIGT Smutsiga fi lter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi ltren bör därför rengöras varannan vecka. FÖRSIKTIGHET Vidrör inte luftintaget eller inomhus/utomhusenhetens aluminiumfl änsar.• Det kan orsaka personskador.Använd inte insektsmedel eller antändbara gaser på enheten.• Detta kan förorsaka brand eller leda till att enheten defor-meras.Utsätt varken husdjur eller krukväxter för direkt luftdrag.• Detta kan skada både husdjur och växter.Placera ej andra elektriska apparater eller möbler under inomhus-/utomhusenheten. Vatten kan droppa ner från enheten och kan orsaka fel eller skador.Låt aldrig enheten stå på ett stativ som är skadat.• Enheten kan falla och orsaka skada.Stå inte på en ostadig pall när enheten ska sättas igång eller rengöras.• Du kan skadas om du ramlar.Dra aldrig i nätsladden.• Det kan leda till att en del av ledaren går sönder vilket i sin tur kan resultera i överhettning eller brand.Försök aldrig att ladda eller ta isär ett batteri, och kasta det aldrig på elden.• Det kan leda till batteriläckage, brand eller explosion.Använd inte enheten i mer än 4 timmar när luftfuktigheten är hög (80% relativ luftfuktighet eller mer) och/eller när fönster eller dörrar är öppna.• Det kan göra att kondensvatten i luftkonditioneringen börjar droppa vilket kan blöta ned och förstöra möbler.• Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas, t.ex. mögelsvamp.Använd inte enheten för specialändamål som t.ex. förva-ringsplats för mat, djur, växter, precisionsutrustning eller konstföremål.• Detta kan både orsaka kvalitetsförsämring och skada djur och växter.Utsätt inte förbränningsapparater för direkt luftfl öde.• Det kan ge upphov till ofullständig förbränning.Stoppa aldrig batterier i munnen, de kan sväljas av misstag. Om ett batteri sväljs kan det leda till kvävning och/eller förgiftning.Innan enheten rengörs, stäng AV den och dra ut elkontak-ten eller slå FRÅN strömbrytaren.• Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastigheter under drift.Byt fjärrkontrollens batterier mot nya av samma typ.• Om ett gammalt batteri används tillsammans med ett nytt kan det uppstå överhettning, läckage eller explosion.Om du får batterivätska på hud eller kläder ska det tvättas bort med rent vatten.• Om batterivätska kommer i kontakt med dina ögon, skölj ögonen noga med rent vatten och sök genast vård.Se till att lokalen är välventilerad när enheten används tillsammans med en förbränningsapparat.• Otillräcklig ventilation kan ge upphov till syrebrist.Slå FRÅN strömbrytaren när åskan går och det fi nns risk för blixtnedslag.• Om åskan slår ner kan enheten förstöras.När luftkonditioneringen har använts i fl era säsonger ska, utö-ver normal rengöring, också inspektion och underhåll utföras.• Smuts eller damm i enheten kan orsaka en obehaglig lukt, bidra till att svamp bildas, t.ex. mögelsvamp, eller täppa igen avloppet. Detta kan leda till att vatten börjar läcka från inomhusenheten. Kontakta återförsäljaren för inspektion och underhåll eftersom det krävs specialkunskaper.Rör aldrig vid kontakterna med våta händer.• Det kan orsaka elektriska stötar.Rengör inte luftkonditioneringen med vatten. Ställ inte heller ett föremål som innehåller vatten, som t.ex. en blomvas, ovanpå den.• Detta kan orsaka brand eller elektriska stötar.Trampa inte på eller ställ något föremål ovanpå utom-husenheten.• Det kan orsaka skador om du eller föremålet faller. RH79A019H03_10Sv.indd 2 2020/3/5 13:54:27SV-3 ● BRUKSANVISNING ●

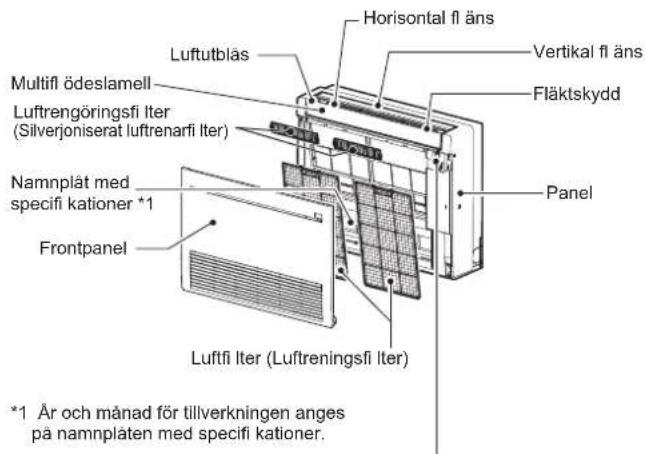

DELARNAS NAMN Före användning: Sätt i väggkontakten och/eller vrid på huvudströmbrytaren. Montera fjärrkontrollens batterier

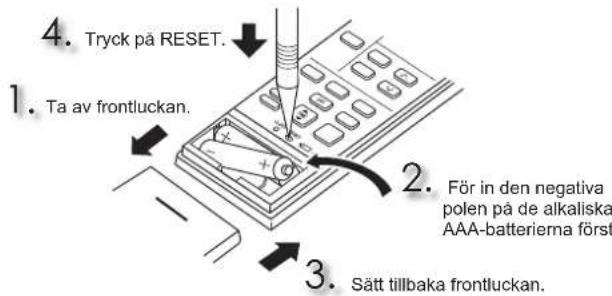

Ta av frontluckan. För in den negativa polen på de alkaliska AAA-batterierna först. Sätt tillbaka frontluckan. Tryck på RESET. Ställ in aktuellt klockslag

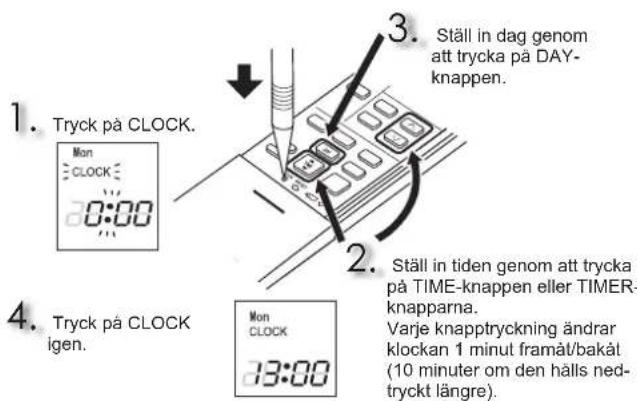

Tryck på CLOCK. Tryck på CLOCK igen. Ställ in tiden genom att trycka på TIME-knappen eller TIMER-knapparna.Varje knapptryckning ändrar klockan 1 minut framåt/bakåt (10 minuter om den hålls ned-tryckt längre). Ställ in dag genom att trycka på DAY-knappen.

FÖRBEREDELSER FÖRE ANVÄNDNING

Inomhusenhet Luftintag (baktill och på sidan)KöldmedelsrörLuftutblåsNamnplåt med specifi kationer*1Avlopp Utomhusenhet Utomhusenheternas utseende kan variera.*1 År och månad för tillverkningen anges på namnplåten med specifi kationer.FläktskyddLuftrengöringsfi lter(Silverjoniserat luftrenarfi lter)Luftfi lter (Luftreningsfi lter)PanelFrontpanelHorisontal fl änsVertikal fl änsMultifl ödeslamellNamnplåt med specifi kationer *1LuftutblåsFunktionsindikeringslampa När fjärrkontrollen inte kan användas... Nödfallsdriften aktiveras när du trycker på nöddriftsknappen (E.O SW) på inomhusenheten.Varje gång E.O SW trycks in ändras driften på följande sätt:Nödfallskylning COOLNödfallsvärme HEATStoppStäll in temperaturen på: 24°CFläkthastighet: MediumHorisontell lamell: Auto Skärm och driftsdel (när frontgallret är öppet)FunktionsindikatorlampaNödfallsdrift knappenFjärrkontrollens mottagarfönster E.O

*1 År och månad för tillverkningen anges på namnplåten med specifi kationer. RH79A019H03_10Sv.indd 3 2020/3/5 13:54:28SV-4

FÖRBEREDELSER FÖRE ANVÄNDNING

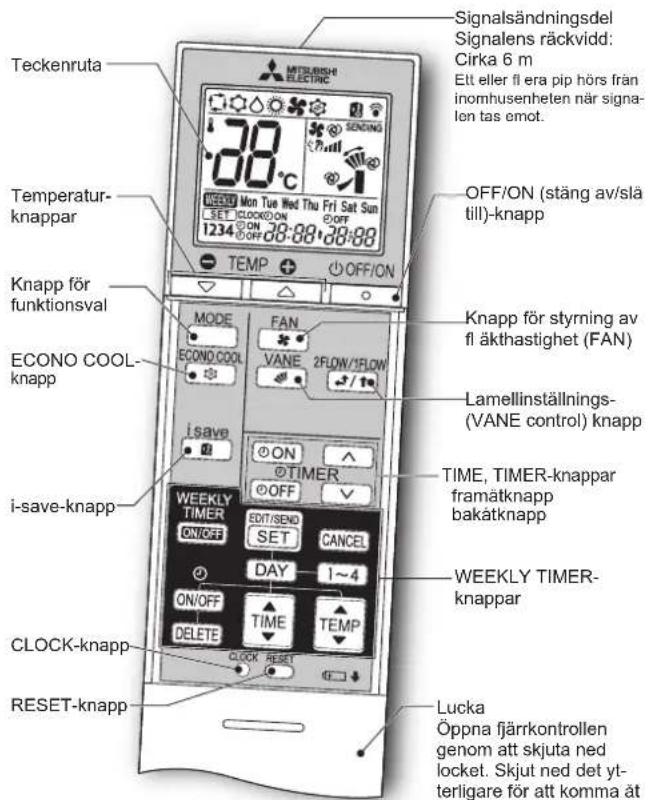

(ON-timer) : Enheten slås PÅ vid den inställda tid- punkten. (OFF-timer) : Enheten stängs AV vid den inställda tidpunkten. Tryck på (framåt) och (bakåt) för att ställa in timerns tid. Tryck på för att aktivera veckotimerns inställningsläge. Tryck på och för att välja inställningsdag och nummer. Tryck på , och för att ställa in ON/OFF, tid och temperatur. Tryck på för att avsluta och överföra inställningen för veckotimern. Tryck på för att slå PÅ veckotimern. ( tänds.) Tryck på igen för att stänga AV veckotimern. ( slocknar.) TIME, TIMER-knappar Ändra tiden framåt/bakåt WEEKLY TIMER-knappar Fjärrkontroll SignalsändningsdelSignalens räckvidd: Cirka 6 mEtt eller fl era pip hörs från inomhusenheten när signa-len tas emot.TeckenrutaOFF/ON (stäng av/slå till)-knappTemperatur-knapparKnapp för funktionsvalECONO COOL-knapp Knapp för styrning av fl äkthastighet (FAN)Lamellinställnings- (VANE control) knapp TIME, TIMER-knappar framåtknapp bakåtknappCLOCK-knappRESET-knappLuckaÖppna fjärrkontrollen genom att skjuta ned locket. Skjut ned det yt-terligare för att komma åt knapparna för veckoti-merinställning.i-save-knappWEEKLY TIMER-knappar OFF/ON (stäng av/slå till)-knapp Knapp för funktionsval (AUTO) (COOL) (DRY) (HEAT) (FAN) Temperaturknappar Knapp för styrning av fl äkthastighet (FAN) Lamellinställnings- (VANE control) knapp Tryck på för att välja vertikal luftfl ödesriktning. Varje tryckning ändrar luftfl ödets riktning på följande sätt:

• Två korta pip hörs från inomhusenheten när den ställs på AUTO.• Om den horisontala/multiflödeslamellen flyttas för hand kan det leda till problem.• Den horisontala/multiflödeslamellen flyttas automatiskt vid vissa mellanrum och återgår sedan till det inställda läget.
• När luftutsläppet ändras mellan 1 FLOW och 2 FLOW kan de hori- sontala lamellerna flyttas och ändra lägen. ECONO COOL-knapp Den aktuella temperaturen och luftströmmens riktning änd-ras automatiskt av mikroprocessorn. i-save-knapp En enkel hämtningsfunktion gör att du kan hämta en fö-redragen (förinställd) inställning genom att trycka på knappen en gång. Du kan snabbt gå tillbaka till den föregå-ende inställningen genom att trycka på knappen igen.(AUTO) (Silent) (Low) (Med.) (High) (AUTO) (1) (2) (3) (4) (Svängning) Lamellinställnings- (VANE control) knapp Tryck på för att välja luftutsläpp. Luften släpps ut från enhetens överdel och framsida när 2 FLOW är valt. Luft släpps bara ut från enhe- tens överdel när 1 FLOW är valt. Multiflödeslamellen ställs automatiskt in på lämpligt läge. Luft släpps bara ut från enhetens överdel i följande fall när 2 FLOW är valt: När läget COOL/DRY används: Rumstemperaturen är nära den inställda temperaturen. Luftkonditioneringen har använts i 0,5 till 1 timme.• I läget HEAT: Luftflödestemperaturen är låg.(Under avfrostning, vid start, etc.) (2 FLOW) (1 FLOW) RH79A019H03_10Sv.indd 4 2020/3/5 13:54:28● BRUKSANVISNING ●

SV-5 RENGÖRING Instruktioner:

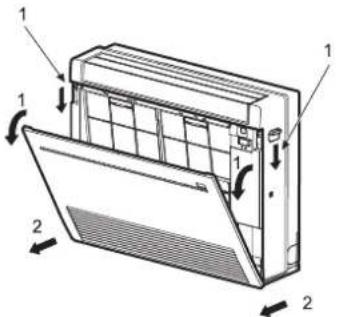

• Slå ifrån strömmen eller stäng av strömbrytaren före rengöring.• Se till att inte röra vid metalldelarna med händerna.• Använd inte bensen, thinner, polermedel eller insektsmedel.• Använd bara utspädda, neutrala rengöringsmedel.• Utsätt inte delarna för direkt solljus, värme eller lågor när de ska torka.• Använd inte vatten som är varmare än 50°C.• Använd ej skurborste, hård tvättsvamp eller liknande.• Den horisontella lamellen får ej blötläggas eller sköljas. Frontpanel 1. Tryck på tungan på båda sidorna av enheten för att öppna frontpanelen.2. Ta bort frontpanelen genom att dra den mot dig.3. Öppna frontpanelen helt och ta bort den.• Torka frontgallret med en mjuk och torr trasa eller tvätta det i vatten.• Lägg den inte i blöt i vatten i mer än två timmar.• Torka den ordentligt i skuggan innan den monteras.4. Montera frontpanelen genom att följa demonteringsanvisningarna i omvänd ordning. Luftfilter (Luftreningsfilter)
• Rengör varannan vecka • Ta bort smuts genom att dammsuga eller skölja med vatten.• Låt torka ordentligt i skugga när det har tvättats med vatten. Viktigt• Rengör fi ltren regelbundet för bästa prestanda och för att reducera strömförbrukningen.• Smutsiga fi lter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi l-tren bör därför rengöras varannan vecka. Luftrengöringsfilter (Silverjoniserat luftrenarfilter) Luftfiltrets baksida Rengör var 3:e månad:• Avlägsna smuts med en dammsugare.När smuts inte kan tas bort med dammsugare:• Blötlägg filtret och dess ram i ljummet vatten innan de sköljs. (Utspädda milda rengöringsmedel kan används om det är svårt att få bort smuts.)• Låt torka ordentligt i skugga efter tvätt.Varje år:• Byt till ett nytt luftreningsfilter för bästa prestanda.• Artikelnr. MAC-2370FT-E Denna information är baserad på EU-regel Nr 528/2012MODELLBETECK- NING Behandlad artikel(Namn på delarna)Aktiva substanser(CAS Nr.)EgenskapBruksanvisning(Säkerhetsinstruktioner)MFZ-KT25/35/50/60VGFILTERSilvernatriumvätezirkoniumfosfat (265647-11-8)AntibakteriellAntimögelmedel Använd denna produkt i enlighet med bruksanvisningen och endast för avsedd användning.• Stoppa inte produkten i munnen. Håll barn borta från produkten.Silverzinkzeolit (130328-20-0) Antibakteriell Använd denna produkt i enlighet med bruksanvisningen och endast för avsedd användning.• Stoppa inte produkten i munnen. Håll barn borta från produkten.MAC-2370FT-E FILTER Silverzinkzeolit (130328-20-0) Antibakteriell Använd denna produkt i enlighet med bruksanvisningen och endast för avsedd användning.• Stoppa inte produkten i munnen. Håll barn borta från produkten. RH79A019H03_10Sv.indd 5 2020/3/5 13:54:29SV-6

Manual Download Om dessa punkter har kontrollerats och problemet trots detta kvarstår – använd inte enheten och kontakta återförsäljaren.Symptom Förklaring och kontrollpunkterInomhusenhetEnheten går inte igång. • Är huvudströmbrytaren påslagen?• Är nätsladdens kontakt ansluten?• Har ON-timern ställts in?Enheten kan inte användas under cirka 3 minuter efter en återstart.• Detta skyddar enheten enligt instruktioner från mikroprocessorn. Vänta.Imma strömmar ut genom inomhusenhetens utsläpp. Den kalla luften från enheten kyler snabbt ner fukten i rumsluften så att det bildas imma Rörelsen av den HORISONTELLA LAMELLEN upphör under en kort stund för att sedan starta igen.• Detta är normalt för den HORISONTELLA LAMELLENS svängningsrörelse.Luftfl ödets riktning ändras under drift.Den horisontala/multifl ö-deslamellens riktning kan inte justeras med fjärrkontrollen.• Om luftströmmens temperatur är för låg vid uppvärmning eller om avfrostning utförs, ställs den horisontellt lamellen automatiskt i vertikala läge. Multifl ödeslamellen är inställd på stängt läge. När luftkonditioneringen drivs i läget COOL eller DRY och luften släpps ut horisontalt i 1 timme, ändras luftfl ödets riktning automatiskt till läge (1) för att förhindra att kondensvatten droppar. Multifl ödeslamellen är inställd på stängt läge. Den horisontala lamellen och multifl ödesla-mellen fl yttas automatiskt vid vissa mellanrum och återgår sedan till det inställda läget.Driften stoppas under cirka 10 minuter under uppvärm-ningen.• Avfrostning av utomhusenheten pågår. Detta tar högst 10 minuter, vänta så länge. (När yttertemperaturen är för låg och luftfuk-tigheten är för hög, kan frost bildas.)Enheten startar av sig själv när huvudströmbrytaren slås på även om den inte styrs via fjärrkontrollen. Dessa modeller är försedda med en automatisk omstartningsfunktion. När huvudströmbrytaren stängs av utan att enheten först har stängts av med hjälp av fjärrkontrollen, och därefter sätts på igen, kommer enheten automatiskt att starta i samma läge som den var inställd i med fjärrkontrollen innan luftkonditioneringen stängdes av med huvudströmbrytaren. Se “Automatisk omstartningsfunktion”. Multifl ödeslamellen öppnas och stängs automatiskt.• Multifl ödeslamellen styrs automatiskt av en mikrodator beroende på luftfl ödets tempera-tur och luftkonditioneringens drifttid.Inomhusenheten som inte är i drift blir varm, och ett ljud som påminner om rinnande vatten hörs från enheten.• En mindre mängd köldmedium fortsätter att strömma in i inomhusenheten trots att denna inte är i drift.Inomhusenheten missfärgas över tiden. Även om plasten gulnar på grund av påverkan av vissa faktorer som ultraviolett ljus och temperatur, så har detta ingen effekt på produktens funktioner.Utomhusenhet (Multisystem)Om värmeläget väljs startar inte driften med det samma.• Om enheten startas medan avfrostning av utomhusenheten pågår tar det ett par minu-ter (max. 10 minuter) att blåsa ut varm luft.Fläkten i utomhusenheten roterar ej även om kompressorn är igång. Även om fl äkten roterar, så stannar den efter en kort stund.• Om utomhustemperaturen är låg under kyl-ning, kan fl äkten vara i drift emellanåt för att upprätthålla tillräcklig kylkapacitet.Vatten läcker från utom-husenheten.• När luftkonditioneringen drivs i läget COOL (KYLA) eller DRY (TORKA), kyls rörled-ningen och dess anslutningar ned vilket gör att vattnet kondenserar.• I läget uppvärmning, droppar det vatten som kondenserat på värmeväxlaren.• I läget uppvärmning, gör avfrostning att vat-ten som frusit till is på utomhusanläggningen smälter och börjar droppa.Vit rök strömmar ut från utom-husenheten.• I läget uppvärmning, ser den ånga som bildas vid avfrostning ut som vit rök.FjärrkontrollFjärrkontrollens display är släckt eller diffus. Inomhusen-heten reagerar inte på signal från fjärrkontrollen.• Är batterierna slut? Är batteriernas polaritet (+, -) korrekt?• Är någon av knapparna på fjärrkontrollen eller på någon annan elektrisk utrustning intryckt?Symptom Förklaring och kontrollpunkterKyler eller värmer inteRummet kan inte kylas ner/värmas upp tillräckligt mycket.• Är temperaturinställningen korrekt?• Är fl äktinställningen lämplig? Ändra fl äkthas-tigheten till High eller Super High.• Är luftutsläppet inställt på 1 FLOW? Ställ in det på 2 FLOW.• Är fi ltret rent?• Är fl äkten och värmeväxlaren i inomhusen-heten rena? Finns det något som blockerar luftintaget eller luftutblåset på inom- eller utomhusenheten?• Är några dörrar eller fönster öppna?• Det kan ta en viss tid att nå den inställda temperaturen eller så kan den inte uppnås beroende på rummets storlek, omgivnings-temperaturen och liknande orsaker.Rummet kan inte kylas ner tillräckligt mycket.• Om en ventilationsfl äkt eller gasspis används i rummet, ökas kylbelastningen, vilket resul-terar i en otillräcklig kyleffekt.• Om utomhustemperaturen är hög, kanske kyleffekten inte är tillräcklig.Rummet kan inte värmas upp tillräckligt mycket.• Om utomhustemperaturen är låg, kanske värmeeffekten inte är tillräcklig.Luft blåser inte tillräckligt snabbt vid uppvärmning.• Vänta medan enheten förbereder utblåsning av varmluft.Luftfl ödeLuften från inomhusenheten luktar konstigt.• Är fi ltret rent?• Är fl äkten och värmeväxlaren i inomhusen-heten rena?• Enheten kan suga in odörer som sitter i väg-gar, mattor, möbler, tyg osv., och blåsa ut denna dåliga lukt med utblåsluften. Ljud Knakande ljud hörs. • Ljudet uppkommer vid expansion/sam-mandragning av panelen m.m., på grund av temperaturförändringar.Ett porlande ljud hörs. • Detta ljud kan höras när utomhusluft absor-beras från dräneringsslangen vilket gör att vatten i dräneringsslangen sprutar ut vid påslag av huven eller ventilationsfl äkten. Detta ljud kan även höras om utomhusluft blå-ser in i dräneringsslangen vid kraftiga vindar.Ett mekaniskt ljud hörs från inomhusenheten. Det är det ljud som uppstår vi omkoppling (påsätt-ning/avstängning) av fl äkten eller kompressorn.Ljudet av rinnande vatten hörs.• Detta är ljudet av köldmedium eller kondens-vatten som strömmar i enheten.Ett väsande ljud hörs ibland. • Detta ljud uppkommer när det köldmedium som strömmar i enheten byter riktning.Ljudet från motorn och ett virvlande ljud hörs från inom-husenheten.• Detta är ljudet av vatten som kondenseras under COOL/DRY-driften när det dräneras från inomhusenheten.• Ljud av rinnande vatten kan även höras från inomhusenheter som inte är i drift. (Ljudet upphör automatiskt. Vänta.)TimerVeckotimern fungerar inte enligt inställningarna.• Är ON/OFF-timern inställd?• Överför inställningsinformationen för vecko-timern till inomhusenheten igen. En lång ljudsignal hörs från inomhusenheten när informationen har tagits emot. 3 korta ljudsig-naler hörs om information inte kan tas emot. Kontrollera att informationen har tagits emot. • Inomhusenhetens inbyggda klocka anger fel tid om ett strömavbrott inträffar och ström-men bryts. Det kan göra att veckotimern inte fungerar som den ska. Se till att fjärrkontrollen placeras på en plats där signalen kan tas emot av inomhusenhe- ten. Enheten startas/stoppas av sig själv.• Är veckotimern inställd? NÄR DU TROR ATT DET HAR UPPSTÅTT PROBLEMV RH79A019H03_10Sv.indd 6 2020/3/5 13:54:30● BRUKSANVISNING ●

SV-7 SPECIFIKATIONER Använd ej luftkonditioneringen, och kontakta din återförsäljare i följande fall:• När vatten läcker eller droppar från inomhusenheten.• När vänster funktionsindikeringslampa blinkar.• Om säkringen ofta löser ut.

• Signalen från fjärrkontrollen tas inte emot i ett rum där det fi nns ett elektroniskt lysrör av ON/OFF-typ (fl uorescerande lampa/lysrör av invertertyp osv.).

• Luftkonditioneringen kan vid drift störa radio- och TV-mottagningen. En signalförstärkare kan komma att behövas för den utrustning som störs.
• När onormala ljud hörs.• När det uppstår ett köldmedelsläckage. NÄR DU TROR ATT DET HAR UPPSTÅTT PROBLEMV ModellAggregatets namn— — — — InomhusMFZ-KT25VG MFZ-KT35VG MFZ-KT50VG MFZ-KT60VGUtomhus— — — — Funktion Kyla Värme Kyla Värme Kyla Värme Kyla VärmeStrömförsörjning~ /N, 230 V, 50 HzEffekt kW— — — — — — — —Ingång kW0,020 0,024 0,020 0,024 0,037 0,052 0,063 0,059Vikt Inomhus kg14,5 15,0IP-kod Inomhus IP20 Tillåtet övertryck drifttryckLP ps MPa HP ps MPa 4,15 Ljudnivå (singel)Inomhus (Super High/High/Med./Low/Tyst)dB(A)41/37/31/24/1944/37/30/23/1941/37/31/24/1944/37/30/23/1948/42/37/32/2849/44/40/35/2953/46/40/36/2851/47/41/35/29Luftfl ödesvolym(singel)Inomhus (Super High/High/Med./Low/Tyst)

1. Märkdata Kylning — Inomhus: 27°C DB, 19°C WB

Utomhus: 35°C DB Uppvärmning — Inomhus: 20°C DB Utomhus: 7°C DB, 6°C WB

2. För specifi kationer, bekräfta med din återförsäljare och/eller se katalo-

gen. Garanterat arbetsområde DB: Torr lampaWB: Våt lampaModellMFZ-KT25VGMFZ-KT35VG MFZ-KT50VGKylkapacitetkännbar Prated,c 1,98 2,45 3,60latent Prated,c 0,52 1,05 1,40Uppvärmningskapacitet Prated,h 2,90 4,00 5,70Total tillförd elektrisk effekt P elec

0,024 0,024 0,052Ljudeffektnivå(per hastighet, om tillämpligt)
