Producttype	Airconditioning
Merk	Mitsubishi
Model	MFZKT25VG
Voeding	230 V, 50 Hz, eenfasig
Gewicht binnenunit	14,5 kg
Afmetingen binnenunit (ongeveer)	Hoogte: 305 mm, Breedte: 890 mm, Diepte: 215 mm
Gewicht buitenunit (ongeveer)	35 kg
Koelmiddel	R32 (ontvlambaar)
Bedrijfsmodi	Koelen, verwarmen, ontvochtigen, ventileren, automatisch
Nominaal koelvermogen	2,5 kW (ongeveer)
Nominaal verwarmingsvermogen	2,9 kW (ongeveer)
Geluidsniveau binnen (zeer hoog)	41 dB(A)
Geluidsniveau binnen (stil)	19 dB(A)
Maximale luchtstroom (zeer hoog)	8,9 m³/min
Filters	Luchtfilter (elke 2 weken reinigen), Luchtreinigingsfilter (elke 3 maanden reinigen)
Reserveonderdelen beschikbaar	Vervangingsfilters: MAC-2370FT-B (reinigingsfilter), MAC-2370FT-E (luchtfilter)
Onderhoud	Reinig de filters regelmatig; gebruik geen schurende middelen; schakel de stroom uit voor reiniging
Veiligheid	Raak de aluminium lamellen niet aan; spuit geen insecticide; gebruik geen verlengsnoer
Repareerbaarheid	Raadpleeg een erkende dealer voor reparaties; niet zelf demonteren
Garantie	Raadpleeg de dealer

Veelgestelde vragen - MFZKT25VG MITSUBISHI

Hoe maak ik de filters van de Mitsubishi MFZKT25VG airconditioner schoon?

Schakel de stroom uit voordat u gaat reinigen. Verwijder het voorpaneel en vervolgens de filters. Reinig het luchtfilter elke 2 weken met een stofzuiger of lauwwarm water. Het reinigingsfilter (geïoniseerd zilver) wordt elke 3 maanden gereinigd: week het in lauwwarm water en laat het in de schaduw drogen. Gebruik geen schurende middelen.

Wat moet ik doen als de airconditioner niet start?

Controleer of de stroomonderbreker is ingeschakeld en de stekker in het stopcontact zit. Zorg ervoor dat de inschakeltimer (ON) niet is ingesteld. Als het probleem aanhoudt, probeer dan geen reparatie zelf uit en neem contact op met een erkende dealer.

Waarom komt er mist uit de binnenunit?

Dit is normaal: de gekoelde lucht koelt de omgevingsvochtigheid snel af en verandert in mist. Dit fenomeen verdwijnt meestal na enkele minuten werking.

Hoe stel ik de luchtstroomrichting in?

Gebruik de VANE-toets op de afstandsbediening om de verticale richting te selecteren. De toets 2FLOW/1FLOW kiest de luchtuitlaat (boven en voor of alleen boven). Verplaats de lamellen niet handmatig.

Wat betekent het knipperen van het bedrijfslampje?

Een knipperend lampje duidt op een storing. Stop onmiddellijk de airconditioner, haal de stekker uit het stopcontact en neem contact op met een erkende dealer. Probeer niet zelf te repareren.

Welk type koelmiddel wordt gebruikt in de MFZKT25VG?

Het koelmiddel is R32, dat ontvlambaar is. Bij lekkage doof alle vlammen, ventileer de ruimte en neem contact op met een professional. Prik niet in het apparaat en verbrand het niet.

Waarom geeft de buitenunit witte rook af tijdens het verwarmen?

Dit is normaal: tijdens het ontdooien smelt ijs en ontstaat er damp die op witte rook lijkt. Dit is niet gevaarlijk.

Hoe gebruik ik de wekelijkse timer?

Druk op WEEKLY op de afstandsbediening om in de instelmodus te komen. Programmeer de gewenste dagen, tijden en temperaturen. Bevestig met SET. Het WEEKLY-symbool gaat branden wanneer de functie actief is.

Wat moet ik doen als de uitgeblazen lucht vreemd ruikt?

Reinig de filters en controleer of ze niet verstopt zijn. Als de geur aanhoudt, kan het zijn dat de unit geuren uit de kamer heeft opgenomen (tapijt, meubels). Neem indien nodig contact op met een dealer.

Hoe vervang ik de batterijen van de afstandsbediening?

Verwijder het batterijklepje, plaats twee nieuwe batterijen van hetzelfde type (AA/LR6) met de juiste polariteit (+/-). Meng geen nieuwe en oude batterijen. Als er batterijvloeistof op de huid komt, spoel dan overvloedig met water.

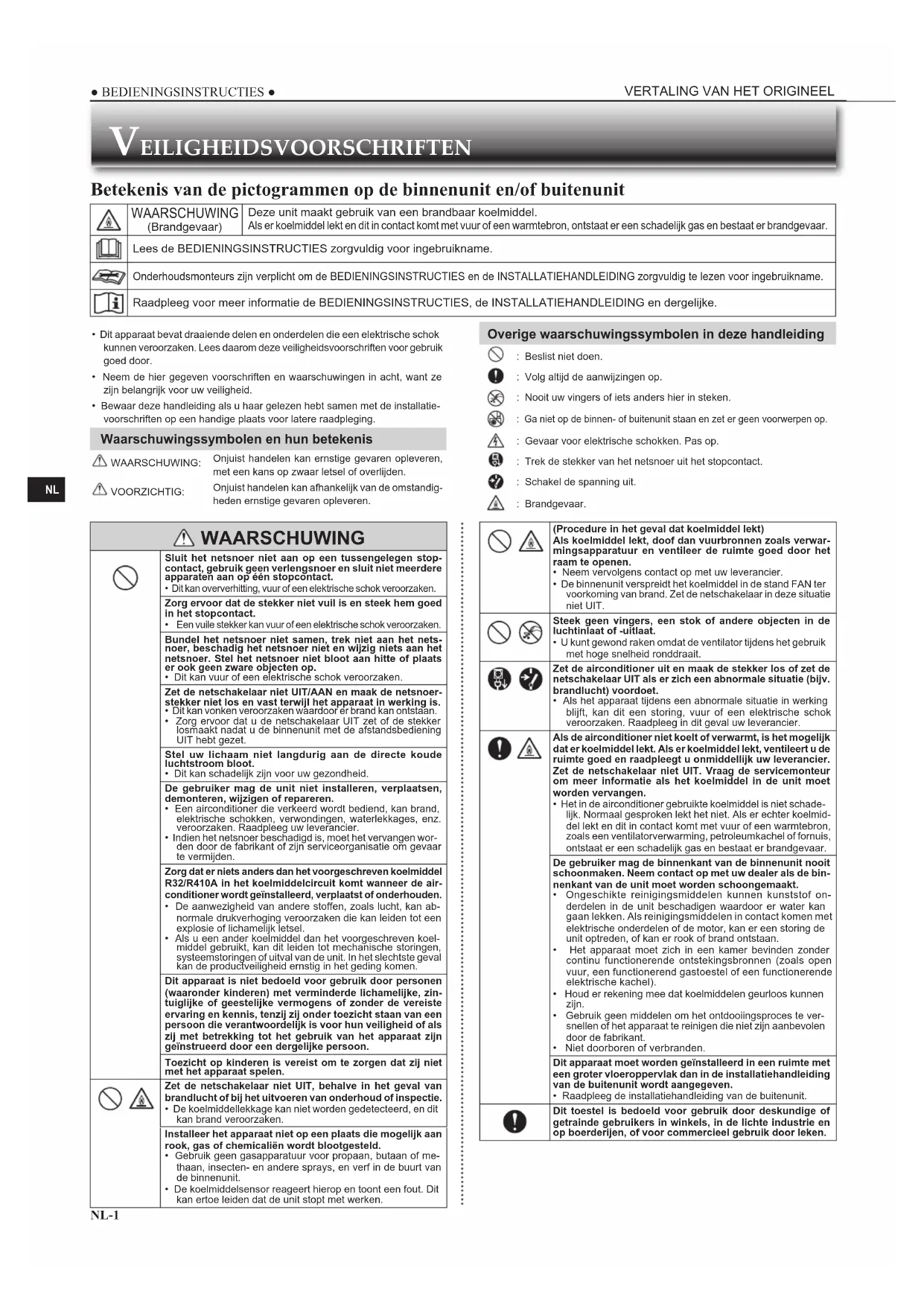

GEBRUIKSAANWIJZING MFZKT25VG MITSUBISHI

Betekenis van de pictogrammen op de binnenunit en/of buitenunit

A	WAARSCHUWING (Brandgevaar)	Deze unit maakt gebruik van een brandbaar koelmiddel. Als er koelmiddel lekt en dit in contact kommt met vuur of een warmtebron, ontstaat er een schadelijk gas en bestaat er brandgevaar.
B	Lees de BEDIENINGSINSTRUCTIES zorgvuldig voor ingebruikname.
C	Onderhoudsmonteurs zich verplicht om de BEDIENINGSINSTRUCTIES en de INSTALLATIEHANDLEIDING zorgvuldig te lezen voor ingebruikname.
D	Raadpleeg voor meer informatie de BEDIENINGSINSTRUCTIES, de INSTALLATIEHANDLEIDING en dergelijkte.

• Dit apparaat bevat draaiende delen en onderdelen die een elektrische schok könnenveroorzaken. Lees waarom deze veiligheidsvoorschriften voor gebruik goed door.
• Neem de hier geveven voorschriften en waarschuwingen in acht, want ze zijn belangrijk voor uw verilgheid.
• Bewaar deze handleiding als u haar gelezen hebt samen met de installmentevoorschriften op een handige plaats voor latere raadpleging.

Waarschuwingssymbolen en hun betekenis

WAARSCHUWING:

Onjuist handelen kan ernstige bevaren opleveren, met een kans op zwaar letsel of overlijden.

VOORZICHTIG:

Onjuist handelen kan afhankelijk van de omstandig-heden ernstige gezaven opleveren.

Overige waarschuwingssymbolen in deze handleiding

: Beslist Niet doeon.
: Volg allijde aanwijzingen op.
: Nooit uw vingers of iets anders hier in steken.
: Ga Niet op de binnen- of buitenunit staan en zet er geen voorwerpen op.
: Gevaar voor elektrische schokken. Pas op.
: Trek de stekker van het netsnoer uit het stopcontact.
: Schakel de spanninguit.
A : Brandgevaar.

WAARSCHUWING
	Sluit het netsnoer Niet aan op een tussengelegen stop-contact, gebruik het verlangsnoer en sluit nietsmeerere apparaten aan op een eien stopcontact. • Dit kan oververhitting, vuur of een elektrische schok veroorzaken.
	Zorg ervoor dat de stekker Niet vuil is en steek hem goed in het stopcontact. • Een vuille stekker kan vuur of een elektrische schok veroorzaken.
	Bundel het netsnoer Niet samen, trek Niet aan het nets- noer, beschadig het netsnoer Niet en wijzig niets aan het netsnoer. Stel het netsnoer Niet bloot aan把它 en plaats er ook geen zware objecten op. • Dit kan vuur de een elektrische schok veroorzaken.
	Zet de netschakelaar Niet UIT/AAN en maak de netsnoer-stekker Niet los en vast terwijl het apparaat in werkinq is. • Dit kan vonden veroorzaken waardoor er brand kan ontstaan. • Zorg ervoor dat u de netschakelaar UIT zef et de stekker losmaakt nadat u de binnenunit met de afstandsbediening UIT hebt gezet.
	Stel uw lichaan Niet langdurig aan de directe koude luchtstroom bloot. • Dit kan schadelijk় voor uw gezondheid.
	De gebruiker mag de unit installeren, verplaatsen, demontereren, wijzigener of repareren. • Een airconditioner die verkeerd wordt bediend, kan brand, elektrische schokken, verwondingen, waterlekkages, enz.veroorzaken. Raadpleeg uw leverancier. • Indien het netsnoer beschadigd is, moet het vervangen worden door de fabrikant of zijn serviceorganisatie om gevaar te vermijden.
	Zorg dat er niets anders dan het voorgeschreven koelmiddel R32/R410A in het koelmiddelcircuitkom wantsnaer de air-conditioner worden geinstallereed, verplaatst of onderhoven. • De aanwezigheid van andere stoffen, zoals lucht, kan ab-normale drukverhogingverozaken die kan leiden tot een explosie of lichamelijk letse!. • Als u een ander koelmiddel dan het voorgeschreven koel-middel geleukt, kan dit leiden totMechanische storingen, systeemstoringen of uylval van de unit. In het slechtste geval kan de productveilgheid emstig in het gedging komen.
	Dit apparaat is Niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijkige, zintuiglijke of geestelijkige vermogens of zonder de vereiste ervaring en kennis, tenzij bij onder toezicht staan van een persoon die verantwoordelijk is voor hun verlichtheid of als zij met betrekking tot het gebruik van het apparaat着眼instruendum door een dergelijkke persoon.
	Toezicht op kinderen is vereist om te zorgen dat zij Niet met het apparaat speelen.
	Zet de netschakelaar Niet UIT, behalte in het geval van brandlucht of bij het uitvoeren van onderhoud of inspectie. • De koelmiddelselekkage kan nicht worden gedetecteerd, en dit kan brand verooorzaken.
	Installerer het apparaat net op een planta die maybeijk aan rook, gas of chemicalien worden bloutgesteld. • Gebruik geen gasapparatuur voor propaan, butaan of me-thaan, insecten- en andere sprays, en verf in de buurt van de binnenunit. • De koelmiddelsensor reageert hierop en toont een foul. Ditt kan ertoe leiden dat de unit stopt met werken.

(Procedure in het geval dat koelmiddel lekt) Als koelmiddel lekt, doof dan vuurbronnenzoals verwar- mingsapparatuur en ventilier de ruimte goed door het raam te openen. • Neemervolgens contact op met uw leverancier. • De binnenuit verspeidt het koelmiddel in de stand FAN ter voorkoming van brand. Zet de netschakelaar in deze situatie niet UIT.

Steengete vingers, een stok of andere objctien in de luchtinlaat of -uitlaat. • U kunt gewond raken onder de ventilator tijdens het gebruik met hoge snelheid ronddraaiit.

Zet de airconditioner uit en maak de steker los of zet de netschakelaar UIT als er zich een abnormale situatie (bijv. brandlucht) voordoet. • Als het apparaat tijdens een abnormale situatie in werkig blijft, kan dit een storing, vuur de een elektrische schok veroorzaken. Raadpleeg in dit geval uw leverancier.

Als de airconditioner Niet koelt of verwarmt, is het möglichk dat er koelmiddel lekt. Als er koelmiddel lekt, ventiliert u de ruimte goed en raadpleegt u onmiddelloijk uw leverancier. Zet de netschakelaar Niet UIT. Vraag de servicemonteur om meer informatie als het koelmiddel in de unit moet worden verrangen. • Het in de airconditioner gebruikte koelmiddel is Niet schade- lijk. Normaal gesproken lekt het Niet. Als er echter koelmid- del lekt en dit in contact komt met vuur of een warmtebron, zoals een ventilatorverwarming, petroleumkachel of formuis, ontstaat er een schadelijk gas en bestaat er brandevaar.

De gebruiker mag de binnenkant van de binnenunit nooit schoonmakersen. Neem contact op met uw dealer als de bino- nenkant van de unit moet worden schoongemaakt. • Ongeschikte reingivingsmiddelen hunnen kunststof on- derdelen in de unit beschadigen waardoor er water kan gaan lekken. Als reinigingsmiddelen in contact komen met elektrische onderdelen de motor, kan er een storing de unit optreden, of kan er rook of brand ontstaan. • Het apparaat moet zich in een kamer bevinden zonder continu functionerende ontstekingsbronnen (zoals open vuur, een functionerend gastroestel of een functionerende elektrische kachel). • Houd er rekening mee dat koelmiddelen geurloos hunnen zijn. • Gebruik geen middelen om het ontdooiingsproces te ver- snellen of het apparaat te reinigen die nicht aanbevolen door de fabrikant. • Niet dooboren de verbranden.

Dit apparaat moet worden geinstalleerd in een ruimte met een groter vloeroppersvlak dan in de installationhandleiding van de bultenunit worden aangegeven. • Raadpleeg de installationhandleiding van de bultenunit.

Dit toestel is bedoeld voor gebruik door deskunde of getrainde gebruikers in winkels, in de lichte industrien en op boerderijen, of voor commercieel gebruik door leken.

VEILIGHEIDSVOORSCHRIFTEN

VOORZICHTIG
	Raak de luchtinlaat of de aluminium koelribben van de binnenunit/buitenunit Niet aan.U kunth hierdoor gewond raken.
	Gebruik geen insecticiden of brandbare sprays op de unit.Dit kan brand of verrorming van de unit veroorzaken.
	Stel huisdieren of kamerplanten Niet aan de directe luchtstroom bloat.Huisdieren of planten hunnen hierdoor verwondingen oplopen.
	Plaats geen andere elektrische apparaten of meubels onder de binnen- of buitenunit.Er kan water uit de unit druppelen.Dit kan schade of een defect veroorzaken.
	Zet de unit Niet op een beschadigde montagestandaard.De unit kan vallen waardoor u gewond kurz den.
	Ga Niet op een onstabiele verhoging staan om de unit in werkung te zetten of te reinigen.U kunth gewond raken als u er af valt.
	Trek Niet aan het netsnoer zich.LAls u eraan trekt, kan een deel van de draad breken waardoor er oververhitting of vuur kan ontstaan.
	Laad de batterijnen Niet op, haal ze Niet uit elkaar en gooizne Niet in een vuur.Batterijnen kunnen hierdoor gaan lekken en brand of een explosieverozaken.
	Zet de unit Niet langer dan 4aar aan als er spreake is van hoge luchtvochtighheid (RL 80% ofmeer) en/of bij geopende bultendeuren of ramen.Dit kan leiden tot de condensatie van water in de aircon-ditioner en dit water kan�n beneden druppelen en het meubilair nat maken of beschaden.Get gecondenseerde water in de airconditioner kan leiden tot de groei van fungi zoals schimmels.
	Gebruik de unit Niet voor speciale doeleinden, zoals het opslaan van voedsel, het fokken van dieren, het kweken van planten of het conserveren van precisie-apparatuur of kunstobjecten.De kaliteit van het voedsel kan hierdoor minder worden, of dieren en planten hunnen hieronder lijden.
	Stel verbrandingsapparaten Niet aan directe luchtstroom bloat.Dil kan leiden tot Niet volledige verbranding.
	Stop nooit batterijnen in uw mond om inslikking te voor-komen.HetInslikken van batterijnen kan versliking of vergiftiginc zeroorzaken.
	Schakel de unit UIT en maak de stekker los of zet de net-schakelaar UIT Voordat u de unit gaat reinigen.De ventilator in de unit draait met hoge slelheid rond en kan u verwonden.
	Vervang alle batterijnen van de afstandsbediening door neue van hetzelfde type.Als uulativee en oude batterijen tegelijkkortijd gebruikt, kan de unit oververhit raken, hunnen de batterijnen gaan lekken of een explosieverozaken.
	Als er batterijzuren op uw huid of kleding terechtkommen, was dan uw huid en kleding grondig met schoon water.Als er batterijzuur in uw ogen komt, was uw ogen dan grondig met schoon water en neem onmiddeelijk contact op met uw huisarts.
	Zorg ervoor dat de ruimte goed geventileerd is als de unit tegelijkkortijd met verbrandingsapparatuur worden gebruikt.Onvoldoende ventilatie kan leiden tot zuurstoftekort.

	Zet de netschakelaar UIT als u onweer hoort en de bliksem zou kuren inslaan. • De unit kan beschadigd raken als de bliksem inslaat.
	Als de airconditioner meerdere seizedoenen achterelkaar is gebruikt, voor dan naast de gebruikelijkke reiniging ook inspectie en onderhoud UIT. • Vuil of stof in de unit kan een onaangename geur veroorzaken, leiden tot groel van fungi zoals schimmels, of het afvoerkanaal verstöppen waardoor er water uit de binnenunit kan lekken. Raadpleeg uw leverancier voor inspectie en onderhoud waarvoor specialisische kennis en vaardigheden vereilstijken.
	Bedien geen schakelaars met natte handen. • Dil kan een elektrische schok veroorzaken.
	Reinig de airconditioner Niet met water of zet geen object dat water bevat, zoals een bloemenvaas, op de airconditioner. • Dil kan vuur of een elektrische schok veroorzaken.
	Stap Niet op de buitenunit of zet geen object op de bui-tenunit. • U kut gewond raken als u of het object valt.

BELANGRIJK

Vuile fi lters veroorzaken condensatie van water in de airconditioner en dit kan leden tot de groeil van fungi zoals schimmels. Het wordt aangeraden om de luchtfi sterle 2 weken te reinigen.

Voor het installereren

WAARSCHUWING
	Raadpleeg uw leverancier voor de installmentie van de air-conditioner. • De gebruiker mag de airconditioner Niet installereren,ondat dit specialisteische kennis en vaardigheden vereist. Een verkeerd geinstalleerde airconditioner kan waterlekkage,vuur of een elektrische schok voorzaken.
	Zorg voor een aparte broog waar alleen de airconditioner op wordt aangesloten. • Als u geen aparte broog gebruikt,kan dit oververhitting of vuur voorzaken.
	Installer het apparaat Niet opplaatsen waar ontvlambaar gas zou kunnen lekken. • Gelekt gas dat zich rond de airconditioner verzamelt,kan een explosie voorzaken.
	Aard de airconditioner. • Sluit de aardkabel Niet aan op een gasleiding,waterleiding,blikksemaaf elder of aardkabel van de telefoon. Onjuist aange sloten aardkabels kunnen een elektrische schok voorzaken.
VOORZICTIG
	Afhankelijk van de installmentieplaats van de airconditioner (zoals ruimtes met een hoge luchtvochtigheid) installeert u een aardlekschakelaar. • Het ontbreken van een aardleksschakelaar kan leiden tot een elektrische schok.
	Zorg ervoor dat het afvoerwater op de juiste manier worden afgevoerd. • Als het afvoerkanaal Niet goed is geinstalleer,kan er water uiit de binnen-/buitenunit druppelen waardoor het meubilair nat of beschadigd kan worden.
In geval van abnormale situatuies Zet de airconditioner onmiddelijkuiut en raadpleeg uw leverancier.

WEGGOOIEN

Raadpleeg uw leverancier als u het apparaat wilt weglooien.

Opmerking:

Dit symbool geldt alleen voor EU-landen. Dit symbool wordt gebruikt overeenkomstig richtlijn 2012/19/ EU,artikel 14 "Informatiek voor de gebruikers" en Bijlage IX en/ofrichtlijn 2006/66/EG,artikel 20 "Informatiek voor de eindgebruikers" en Bijlage II.

Mitsubishi Electric producten zijn ontwikkeld en gefabricieerd uit eerste

kwaliteit materiaalen. De onderden konnen worden gerecycled en/of worden hergebruikt.

Het symbool betekest dat de elektrische en elektronische onderdelen, batterijen en accu's op het einde van de gebruiksdur gescheden van het huishoudelijk afval moeten worden ingezameld.

Wanneer er onder het symbol (Fig. 1) een chemisch symbool staat gedrukt, betekent dit dat de batterij of accu zware metalen in een bepaalde concentra-tie bevat. Dit worden als volt gaengeduid:

Hg: kwik (0,0005%), Cd: cadmium (0,002%), Pb: lood (0,004%) In de Europese Unie worden elektrische en elektronische producten, batterijen en accu's afzonderlijk ingezameld. Breng deze apparatuur, batterijen en accu's dan maar het gemeentelijkke afvalinzamelingspunt. Help ons mee het milieu te beschemen!

NAAM VAN ELK ONDERDEEL

Binnenunit

Display en bedieningsgedeelte
(als het voorste rooster geopend is)

Noodbedieningschekalera
Onlvangsstensor voor signal van afstandsbedieten
Bedieningsindicator

Als de afstandsbediening Niet kan worden gebruikt...

U kurz de noodbediening activeren door de noodbedieningsschakelaar (E.O SW) op de binnenunit in te drukken.

Als u de nooodbedieningsschakelaar (E.O SW) indukt, wijzigen de werkingsstanden in de volgende volgorde:

Bedieningsindicator
Emergency COOL (noodkoeling)

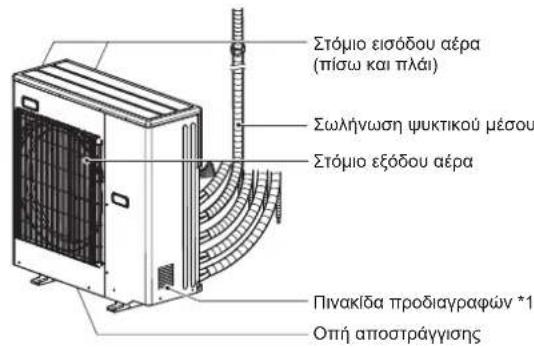

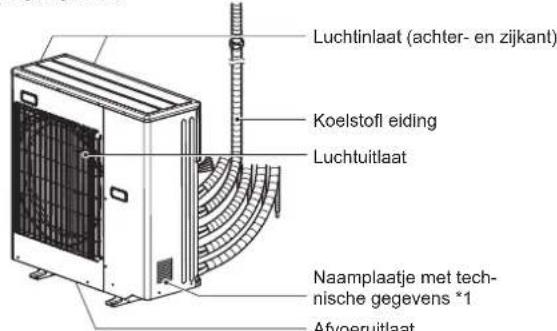

Buitenunit

De buitenunits können uiterlijk verschillen.
*1 HetIRST en de maand van vervaardiging is aangegeven op het naamplaatje met technische geveens.

UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

Voor ingebruikname: Steek de stekker in het stopcontact en/of schakel de netschakelaar in.

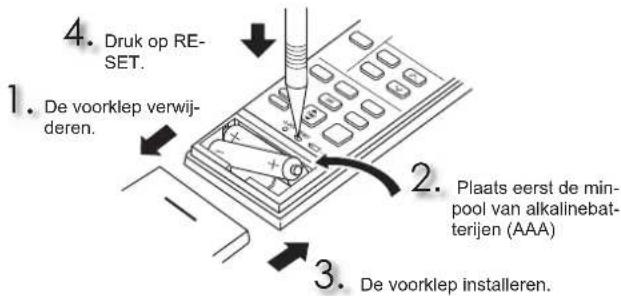

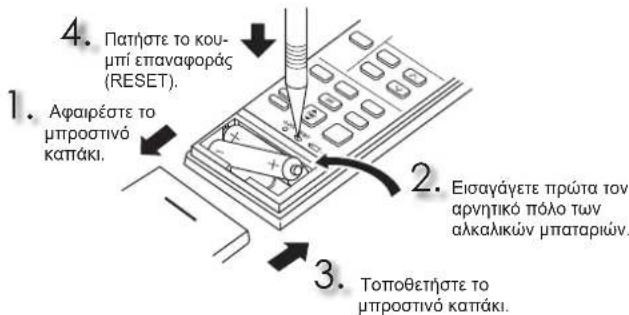

De batterijen in de afstandsbediening plaatsen

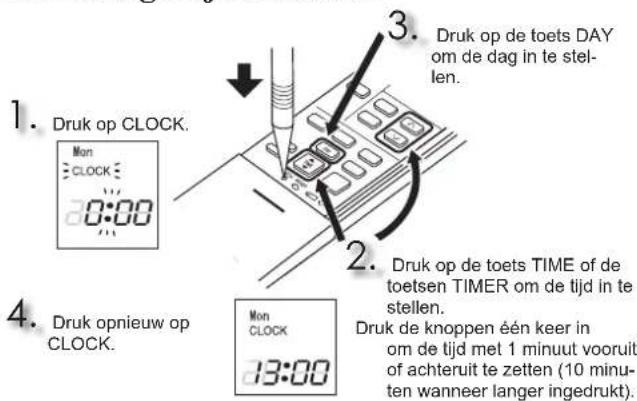

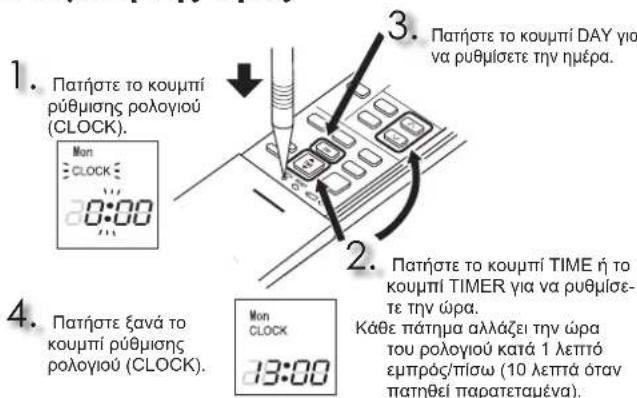

De huidigeijd instellen

UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

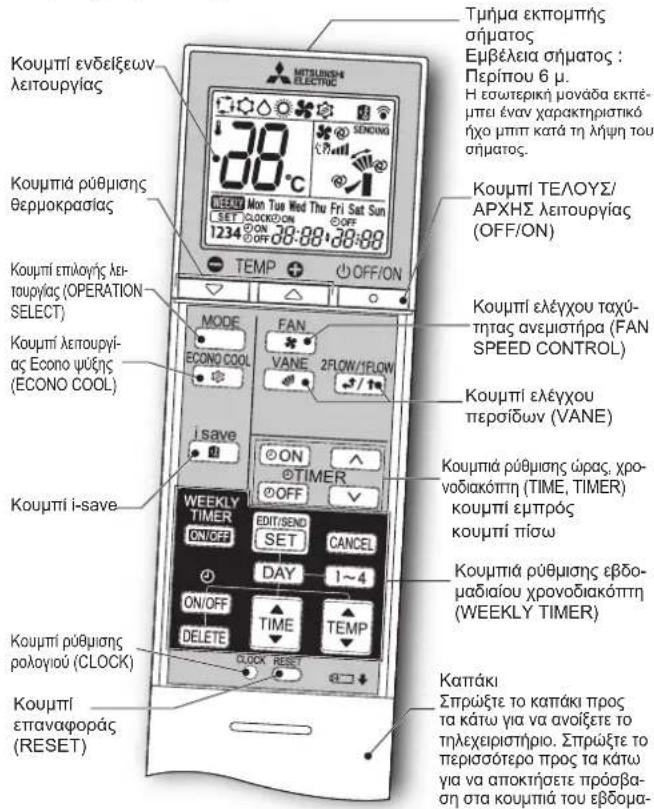

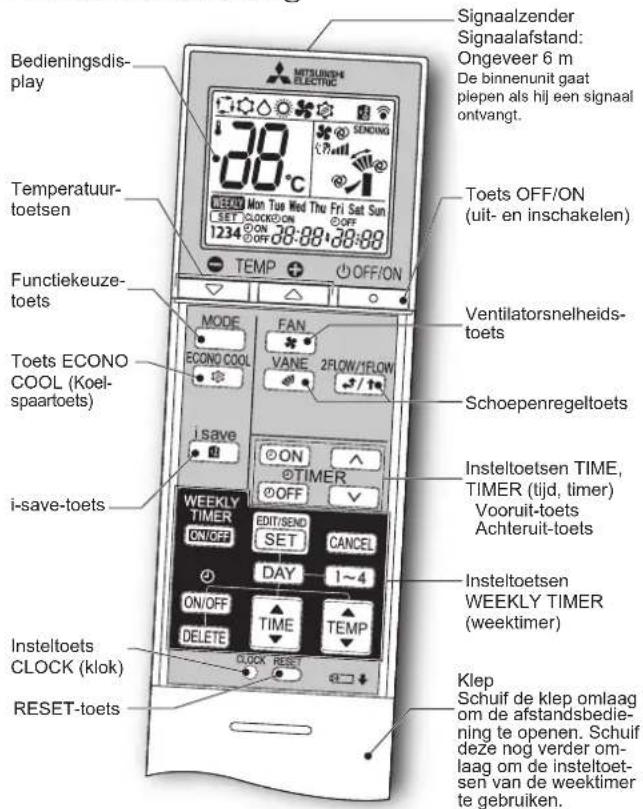

Afstandsbediening

Insteltoetsen TIME, TIMER (tijd, timer)

Meerijd/minderijd instellen

ON (ON-timer) : De airconditioner wordt op de ingestelde tijd ingeschakeld (ON).
OFF (OFF-timer): De airconditioner wordt op de ingestelde..., tijd uitgeschakeld (OFF).

Druk op (vooruit) en (achteruit) om deijd van de timer in te stellen.

Insteltoetsen WEEKLY TIMER (weektimer)

Druk op SET om de instellingsstand van de weektimer te openen.

Druk op Any om eendag (ofragen) en nummer voor de instelling te selecteren.

Druk op ON/OFF, om ON/OFF,ijd en temperatuur in te stellen.

Druk op SET om deinstalling van de weektimer te voltooien en over te brengen.

Druk op WEEKLY TIMER om de weektimer in te schakelen (ON). (WEEKY gaat branden.)

Druk nogmaals op WEEKLY TIMER om de weektimer uit te schakelen (OFF). (WEEKY gaat uit.)

Toets OFF/ON (uit- en inschakelen)

Functiekeuzetoets

Temperatuurtoetsen

Ventilatorsnelheidstoets

Schoepenregeltoets

VANE Druk op een verticale luchtstroomrichting. ledere keer dat u de knop indrukt, wijzigt de luchtstroomrichting in de volgende volgorde:

• Wonneer de binnenunit worden ingesteld op AUTO, maar twee korte pieptonen te horen.
• Handmatig verplaatsen van de horizontale schoep/multi-flow schoep kan problemen veroorzaken.
• De horizontally schoep/multi-flow schoep beweegt in bepaalde intervallen automatisch om de positie ervan vast te stellen en keert dan terug maar de ingestelde positie.
• De horizontally schoepen künnen bewegen en van positie veranderen wanneer de stand van de luchtuilaatussen 1 FLOW en 2 FLOW wordt geschakeld.

Schoepenregelttoets

2FLOW/1LOW Druk op 1ow/1ow luchtuiitlaat of -uillaten te selecteren.

Wanner 2 FLOW wordt geseleerd, wordt er lucht vanaf de bovenkant en voorkant van het apparaat geblazen. Wanner 1 FLOW wordt geseleerd, wordt er aleen lucht vanaf de bovenkant van het apparaat geblazen.

De multi-flow-schoep is automatisch op de juiste stand ingesteld.

Zelfs wanneer 2 FLOW wordt geseleerd, wordt er alleen in de volgende omstandigheden lucht vanaf de bovenkant van het apparaat geblazen:

Tijdens COOL/DRY: als de kamertemperatuur nabij de ingestelde temperatuur ligt. Als de airconditioner 0,5 tot 1(uur heeft gewerkt.
Tijdens HEAT: als de temperatuur van de luchtstroom laag is. (Bij werking in de stand voor ontdooien, opstarten, enz.)

Toets ECONO COOL (Koelspaartoets)

De microprocessor wijzigt de ingestelde temperatuur en de luchtstroomrichting automatisch.

i-saving-toets

Met een vereenvoudigde terugzefunctie kut u door een keer op de te drukken de voorkeursinstelling (vooraf ingesteld) oproepen. Druk de toets opnieuw in en u gaat meteen terug maar de vorige instelling.

REINIGEN

Instructies:

Schakel de stroomvoorziening of de netschakelaar uit voordat u begint met reinigen.
- Raak de metalen onderdelen nicht met uw handen aan.
- Gebruik geen benzine, verdunker, schuurpoeder of insecticide.
- Gebruik alleen verdunde, neutrale reinigingsmiddelen.

Stel onderden om deze te drogen, Niet aan direct zonlicht,itte of vlammen bloat.
- Gebruik geen water dat warmer is dan 50^ .
- Gebruik geen harde borstel, schuursponsje of iets dergelijks.
- Laat de horizontally schoep Niet langdurig in vloeistof ondergedompeld en spelodeache schoep Niet af.

Luchtfi Iter (Zilver-geioniseerd luchtzuivereingsfi Iter)

Achterkant van luchtfi Iter

Elke 3 maanden reinigen:

• Verwijder vuiil met een stofzuiger.

Wonneer u het vuil Niet met een stof-zuiger kunt verwijderen:

Dompel het filiter en het frame in lauw water voordat u het aftspoelt. (U kunt een verdund mild reinigingsmidde gebruiken om hardnekig vuil te verwijderen.)
- Laat het fiiter na het speloen goed drogen in de schaduw.

Elk jaar:

• Vervang het luchtreinigingsfi Iter door een nieuw fi Iter voor de beste prestaties.
  Onderdeelnummer MAC-2370FT-B

Luchtfi Iter (Luchtzuiveringsfi Iter)

Elke wee weken reinigen
- Verwijder vuill met een stofzuiger of spoel het af met water.
- Laat het filter na het spoelen goed drogen in de schaduw.

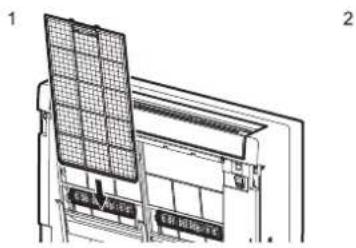

Voorpaneel

1. Druk de lipjes aan beiden kanten van het apparatus omlaag om het Voorpaneel te openen.
2. Trek het voorpaneel maar u toe om het te verwijderen.
3. Open het voorpaneel in zijn geheel en verwijder hetervoigens.
4. Maak het voorste rooster met een zachte droge doeck schoon, of spoel het af met water.
   Dompel het voorpaneel Niet langer dan twee uur in water onder.
5. Laat het voorpaneel in de schaduw goed drogen voordat u het installeert.
6. Installeer het voorpaneel door de verwijderingsprocedure in omgekeerde volgorde uit te voeren.

Belangrijk

• Reinig de fi Iters regelmatig voor de Beste prestaties en voor energiebesparing.
• Vuile fi Itersveroorzaken condensatie van water in de airconditioner en dit kan leden tot de groel van fungi zaals schimmels. Het worden aangeraden om de luchtfi Iters elke 2 weken te reinigen.

Deze informatatie is gebaseerd op VERORDENING (EU) Nr. 528/2012

MODELNAAM	Behandeld voorwerp (Naam van onderdeel)	Werkzame stoffen (CAS-Nr.)	Eigenschap	Aanwijzingen voor gebruik (informatie over veilige bediening)
MFZ-KT25/35/50/60VG	FILTER	Zilvematriumwaterstofzirkoniumfosfaat (265647-11-8)	Antibacterieel Schimmelwerend	• Gebruik dit productuitsluitend voor het beoogde doel en houd u.daar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen houden.
		Zilver-zink-zeoliet (130328-20-0) Antibacterieel		• Gebruik dit productuitsluitend voor het beoogde doel en houd u.daar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen houden.
MAC-2370FT-E FILTER		Zilver-zink-zeoliet (130328-20-0) Antibacterieel		• Gebruik dit productuitsluitend voor het beoogde doel en houd u.daar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen houden.

Indien u deze punten—heeft gecontroleerd maar de airconditioner nog nicht juist functioneert, gebruik de airconditioner dan Nieteer en raadpleeg uw leverancier.

Symptom Utlleg en controlepunten

Binnenunit
De unit kan nicht worden bediend.	• Is de netschakelaar aangezet? • Is de stekker in het stopcontact gestoken? • Is de ON-timer ingesteid?
Na het opnieuw inschakenen werkde unit ongeveer 3 minuten Niet.	• Dit gebeurt op aangeven van de microproces-sor ter beschemming van de unit. Wacht even.
Er komt damp UIT de luchtuit-laal van de binnenunit.	• De koele lustt UIT de unit zorgt ervoor dat vocht in de lucht binnen de ruimte snel afkoell en in dampvorm overgaat.
De zwenkfunctie van de HORIZONTALE SCHOEP stoet even en start daarnaeer.	• Hierdoor gaat de zwenkfunctie van de HORI-ZONTALE SCHOEP weeer normaal werken.
Tijdens de werkking verandert de luchtstroomrichting.Drechtig van de horizontally schoep/multi-fl ow schoep kan Niet worden aangepast met de afstandsbediening.	• Indienijdens verwarmen de temperatuur van de luchtstroom te laag is of het apparaat aan het ontdooven, dan wordt de horizontally schoep automatisch in verticale positie gezet. De multi- fl ow schoep is ingesteld op de dichte stand.Als de airconditioner in de COOL (koel)- of DRY (droog)-stand werk, en 1 uur lang door blijft gaan terwijl de lucht horizontaal blaast, wordt de richting van de luchtstroom automatisch waar positie (1) gebracht om te voorkomen dat condenswateraar beneden kan druppelen. De multi-flow schoep is ingesteld op de dichte stand.De horizontale schoep/multi-fl ow schoep beweegt in bepaalde intervallen automatisch om de positie ervan vast te stellen en keert dan terug waar de ingestelde positie.
In de bedrijfsstand verwarmen wordt de werkking ongeveer 10 minutes lang gestopt.	• De buitenunit worden ontdidoid.Dit is in 10 minuten voltooid; wacht.daarom even. (Wanner de buitentemperatuur te laag is en de vochtigkeit te hoog, wordt ijis geschornd.)
De unit start automatisch wanneer de netspanning wordt ingeschakeld, maar kan Niet met de afstandsbediening worden bediend.	• Deze modellen zijn uitergerust met een functie voor automatisch opnieuw starten. Wanner de netspanning uilgeschakeld wordt zonder de unit met de afstandsbediening uit te zeften en verzol-gens de netspanning weer wordt ingeschakeld, dan start de unit automatisch opnieuw in de stand die met de afstandsbediening was ingsteid toen de stroomtoevoer ward onderbroken.Raadpleeg "Automatische herstartfungie".
De multi-fl ow schoep gaat automatisch open en dicht.	• De multi-flow schoep worden automatisch geregelvd via een microcomputer, in overeen-stemming met de luchtstroomtemperatuur en bedrijfstijd van de airconditioner.
De binnenunit die nicht in werkung is, wordt warm en er is een geluid dat lijkt op stromend water, in de unit te horen.	• Door een binnenunit die nicht in werkung is, blijft toch eenkleine hoeveelheid koelmiddel stromen.
De binnenunit verkleurt na verloop van tijd.	• Hoewel plastic geel verkleurt onder invloed van factoren als ultravioletlicht en tempera-tuur, heeft deze verkleuring geen effect op de werkung van het product.
Buitenunit (Multisystemfungtie)
Als de stand verwarmen wordt geseleeteerd, za de unit Niet direct met verwarenbeginnen.	• Als het verwarmen worden gestartijdens het ontdooven van van de buitenunit, dan duurt het enkele Minutes (max. 10 minutes) Voor-dat er warmerlucht uit de unit wordt geblazen.
De ventilator van de buitenunit draaiit net, ook al is de compressor in werkung. Als de ventilator begint te draalen, stopt hij snel weer.	• Als de buitentemperatuirijdens het koelen erg laag is,werkde ventilator metussenpo-zen om voldoende koelwerking te verkrijgen.
De buitenunit lekt water. • Tijdens COOL en DRY worden leidingen en hun koppelingen aufgekoeld, waardoor op hun buitenkant condens kan ontstaan.Tijdens verwarmen kan condenswater op de warm- tewisselaar ontstaan enaar beneden druppen.Tijdens verwarmen zorgde ontdooffunctioneervoordat ijspde buitenunit smelt en als wateraarbeneden drupt.
Er kommt witte rook uit de buitenunit.	• Tijdens verwarmen ontstaat door het ont-dooolien stoom, die op witte rook lijkt.
Afstandsbediening
Het display van de afstands-bediening isietzichtbaar of is vaag. De binnenunit reageert net op het signal van de afstandsbediening.	• Zijn de batterijen leeg?• Zijn de polen (+,-) van de batterijen verwis-seld? • Wordt er op toetsen van de afstandsbediening van andere elektrische apparaten gedrukt?

Symptom Uitleg en controlepunten

Koelt of verwarmt nicht
De airconditioner koelt of verwarmt nicht voldoende.	• Is de juiste temperatuur ingesteld? • Is de juliste ventilatorsnelheid ingesteld? Zet de ventilatorsnelheid op Hoog of Superhoog. • Is de luchtuiltaat ingesteld op 1 FLOW? Stel deze in op 2 FLOW. • Is het fi iter schoon? • Is de ventilator de de warmtewisselaar van de binnenunit schoon? • Wordt de luchtinlaat of -uitlaat van de binnen- of buitenunit geblokkeerd? • Staat er een raam of deur open? • Het kan gebeuren dat de ingestelde temperatuur pas na enigeijd of helemaal net wordt bereikt, afhankelijk van de afmetingen van de ruimte, de omgevingstemperatuur en dergelijke.
De ruimte wordt nicht voldoende gekoeld.	• Als u in een ruimte en de ventilator of gasfornuis gebruikt, wordt het koelsysteme zwaarder belast. Hierdoor kan het koelend vermogen mogelijk onvoldoende zijn. • Als de buitentemperatuur erg hoog is, kan het koelend vermogen möglichnest voldoende zijn.
De ruimte wordt nicht voldoende verwarmd.	• Als de buitentemperatuur erg laag is, kan de ver- warmingscapaciteit mightelijk nict voldoende+zijn.
In de bedrijsstand verwarmen wordt de lucht nicht snel uitgeblazen.	• Wacht even totdat de airconditioner gereed is om warme lucht uit te blazen.
Luchtstroom
De lucht uit de binnenunit ruikt vremeid.	• Is het fi litter schoon? • Is de ventilator de de warmtewisselaar van de binnenunit schoon? • De airconditioner kan geuren opnemen van muren, vloerkleden, meubilair, kleding e.d. en deze samen met de lucht uitblazen.
Geluid
Een krakend geluid is te horen.	• Dit geluid ontstaat door uitzetten/inkrimpen van het paneel, enzovoort, dat wordtveroor- zaakt door temperatuursveranderingen.
Een borreld geluid is te horen.	• Dit geluid hoor u wonneer bij het inschakenen van afzuiging of ventilator buitenlucht wordt aangezo- gen via de avfoerslang, waardoor water dat zich in de afvoerslang bevindt湃en spuit. Uhoert dit geluid ook wonneer buitenlucht in de afvoerslang wordt geblazen door sterke wind.
De binnenunit maakt mecha-nische geluiden.	• Dit geluid ontstaat wonneer de ventilator of de compressor wordt in- of uItgeschakeld.
Het stromen van water is te horen.	• Dit geluid ontstaat wonneer er koelmiddel of ge-condenseerd water in de airconditioner stroomt.
Soms is een sissend geluid te horen.	• Dit geluid ontstaat wonneer de stroming van het koelmiddel door de airconditioner verandert.
Het geluid van een motor en een kolkend geluid+zijn in de binnenunit te horen.	• Dit geluid hoort u als condenswater dat tijdens de COOL/DRY-stand is ontstaan, uit de bin- nenunit wordt afgevoerd. • Het is mogelijk dat u geluiden hoort in bin- nenunits die Niet worden gezruikt; dit is het geluid van water wat wordt afgevoerd. (Dit geluid stopt automatisch. Wacht even.)
Timer
De weektimer werkt nicht volgens de instellingen.	• Is de ON/OFF-timer ingesteld? • Breng de instellingsgeveens van de weekti- mer nogmaals overaar de binnenunit. Wan- neer de geveens goed+zijn ontvangen, zendt de binnenunit een lange pleptoon uit. Als de geveens Niet worden ontvangen, hoort u 3 korte pieptonen. Zorg dat de geveens goed worden ontvangen. • In geval van een stroomonderbreking waar bij de netspanning wordt uItgeschakeld, geeft de klok van de binnenunit Nietmeer de juisteijd aan. De weektimer zou hierdoor mogelijk Niet goed konnen werkken. Zorg dat de afstandsbediening zich op een plaatsvi betindt waar de binnenunit het signal kan ontvangen.
De unit start/stopt zonder aanleiding.	• Is de weektimer ingesteld?

Manual Download

NL-6

OPLOSSEN VAN PROBLEMEN

Zet in de volgende gevallen de airconditioner uit en raadpleeg uw leverancier.

• Wanneer water uit de binnenunit lekt of druppelt.
• Wanner de linkse bedieningsindicator knippert.
• Wanner de netschakelaar vaak uit gaat.
• De signalen van de afstandsbediening worden möglichnest goed ontvangen in een ruimte waar TL-verlichting (bijv. van het invertertype) worden gebruikt.
• De werkung van de airconditioner stoort de radio- en tv-ontvangst. Voor het betreffende apparaat kan een antenneversterker nodig zijn.
• Wanner er een abnormaal geluid te horen is.
• Wanner een koelmiddellekkage worden geconstasteerd.

TECHNISCHE GEGEVENS

Model	Setnaam		- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	Binnen		MFZ-KT25VG MFZ-KT35VG MFZ-KT50VG MFZ-KT60VG
	Bulten		- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Funcie Koelen Verwarmen Koelen Verwarmen Koelen			Verwarmen Koelen Verwarmen
Stroomvoorziening			~ /N, 230 V, 50 Hz
Capaciteit kW			- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Invoer kW			0,020 0,024 0,020 0,024 0,037 0,052				0,063 0,059
Gewicht Binnen kg			14,5 15,0
IP-waarde	Binnen		IP20
Toelaatbare maxima bedrijfsdruk	Inlaatzijde	MPa	-
	Uillaatzijde	MPa	4,15
Geluidsniveau (één)	Binnen (Superhoog/ Hoog/Medium/Laag/Stil)	dB(A)	41/37/31/ 24/19	44/37/30/ 23/19	41/37/31/ 24/19	44/37/30/ 23/19	48/42/37/ 32/28	49/44/40/ 35/29	53/46/40/ 36/28	51/47/41/ 35/29
Luchtstroomvolume (één)	Binnen (Superhoog/ Hoog/Medium/Laag/Stil)	m / min	8,9/7,8/6,5/ 4,8/3,9	9,7/7,3/5,6/ 4,0/3,5	8,9/7,8/6,5/ 4,8/3,9	9,7/7,3/5,6/ 4,0/3,5	12,3/10,4/8,6/ 6,7/5,6	14,0/11,6/9,4/ 7,7/6,0	15,0/12,3/9,6/ 8,0/5,6	14,6/12,5/9,7/ 7,7/6,0
Geluidsniveau (multi)	Binnen (Superhoog/ Hoog/Medium/Laag/Stil)	dB(A)	43/38/33/ 28/23	44/39/34/ 28/24	43/38/33/ 28/23	44/39/34/ 28/24	48/42/37/ 32/28	49/44/40/ 35/29	-	-
Luchtstroomvolume (multi)	Binnen (Superhoog/ Hoog/Medium/Laag/Stil)	m / min	9,0/7,8/6,5/ 4,8/4,2	9,7/7,8/6,3/ 4,9/4,2	9,0/7,8/6,5/ 4,8/4,2	9,7/7,8/6,3/ 4,9/4,2	12,3/10,4/8,6/ 6,7/5,6	14,0/11,6/9,4/ 7,7/6,0	-	-

Gegarandeerd werkbereik

		Binnen	Bulten
Koelen	Bovengrens	32°C DB23°C WB	*Opmerking 2
	Ondergrens	21°C DB15°C WB
Verwarmen	Bovengrens	27°C DB-
	Ondergrens	20°C DB-

DB: Droge temperatuur

WB: Natte temperatuur

Opmerking:

1. Temperatuurwaarden

Koelen Binnen: 27^ DB, 19^ WB

Buiten: 35^ DB

Verwarmen — Binnen: 20^ DB

Buiten: 7^ DB, 6^ WB

1. Neem contact op met uw leverancier voor de technische gegevens

en/of raadpleeg de catalogus.

Model			MFZ-KT25VG	MFZ-KT35VG MFZ-KT50VG
Koelvermögen	waarneembaar	\( P_{rated,c} \)kW	1,98	2,45	3,60
	latent	\( P_{rated,c} \)kW	0,52	1,05	1,40
Verwarmingsvermögen		\( P_{rated,h} \)kW	2,90	4,00	5,70
Totaal elektrisch ingangsvermögen		\( P_{elec} \)kW	0,024	0,024	0,052
Geluidsvermögensniveau(perSNIEL, indien van toepassing)		\( L_{WA} \)dB(A)	54/47/43/37/35	54/47/43/37/35	60/54/49/42/39

(EU)2016/2281

Eoiepikn oovadaeoortepikn oovada

H eipavion Tuv EeWepikwovodowvEvexetai va biapepei.

*1 To etoc kalu mivac kataaekunus utoebikvovtai otnv tivakida ppoiayapaw.

IIPOETOIMAIA IIPIN AIO TH AEITOYPTIA

Piv aTTO Tt Aeioupyia: SuovseTe To Kaawio peuatoos otny nKai avolTe to biakotttn.

Too0eTnOn Tov mataipov tov nExepioTnpio

P00muon Tns opac

IIPOETOIMAZIA IIPIN ANIO TH AEITOYPTIA

Tnλεχειριστήριο

Kovpiu p0huiogs opa, yovoduokotn (TIME, TIMER) AALAsTe Tny wpa npoc ta eutpoc/tpoc ta mow

ON (Xpovodiaakottns evpyoioan) H mova ENEPFOIOIEITAI Tnv EIIeeyevn wpa.

OFF (Xpovodiaakottns atevepytooinq) : H povda ANENEPRONIOIEITAI Tnv EMIeEvEyn wpa.

PnTo Koupt (poc) kai (mivya va puoiTe Tnu wpa Tou xpvodakottn.

Koupi a o0uoc sdoaiaov yovodokotn (WEEKLY TIMER) -
Pntote to koupti a eaoxte ot n aeitoupyia
puoiangtou eoboaiaou xovodakottn.

NaHTOTEaKouptiADAY KAI yVa ETIIAEETNv nepa kai tov apioo ts pueuianc.

Pntnote ta kouptia ON/OFF kaia va pOuioe APXH/TEAOs (ON/OFF),wa kaai 0epkuopaia.

NATHTO TOKUOTI SET VIA VA OAKNPWSETE KAI VA METAOE TE TPOUIOI TO EBOOADIAIou XPOVODIAKOTNI.

WEEKLY TIMER yia va evpyoioane tov eboaia 10xpoovoiakottn. (H EvoeiEg N WEEY avaei.)

NEEY TIER yia va aTVEpyoTOINOETOTV 00000000000000000000000000000000000000000000000000000000000

Koupi TEAOY/APXH etoupyia (OFF/ON)

Koumti etiioyic aieupyiac (OPERATION SELECT)

(AY TOMATO) (PSYH) (ADYPTANIH) (SEPMANH) (ANEMETHPAE)

Koupiia puθiiong θεροκαίς

Koumiéxyou taxutntac aevmuipaa (FAN SPEED CONTROL)

Koupiéxyou Tepoiδωv (VANE)

VANE
TATNTO KOUPTI yia va ETIAESETE TNV KAETN
KATEUUVON pOc aepa. Me KaTe TATnJa Tou KOUPTIOu O
aAALaei N KATEUUVON pOc aepa e Tnv TnapakTu oepa:

• Δύο συντόμι υαρακηπρίοικόλοχοι μήπιπα καύουγονται έτό την εωώτερικήνόδα σταν ἀπελεγέηλειουργία AY TOMATO.
  H metakivnq n e to xepi ncs opiovntacpeoiaeipoeiaa Tnnc pnoi npoei va pokkaeaedouaetoupyia.
  H opiovria nepoia/tepoia nlaanlns pons metakiveira auto-pata oeukykepiieva diaotnata ia va kaobopoei th etan ts kai, atn ouvexia, emtpepei atny kaobopiaevn then.
  OTav yivetai evaayni Tc E60ou aepa metaeu wv AetoupyuW 1 POH kai 2 POH, oipoiovti Tepoioe evdxetai va taketivthouv ka vai aalaoovtig theoiouc.

Koupiéxyou πeoiδωv (VANE)

NATNOTE 2FLOW VIA VA EIIAEETE TIC EGODOAG aepa

Otariv etiieyevn n aeitoupyia 2 POH, o aepac quaei atto t eTavw kai to pooiov epcoc ncoovadac. Otariv etiieyevn n aeitoupyia 1 POH, o aepac quaei mvo ato to eTavw epcoc ncoovadac.

H Tepeoia oiaaianis pox exi opatei autouata stnV kalaaan th ean. Akoa kai av elva emieayevn n leuopuyia 2 P00, o aepac Ba quaoae ipovo ato to tviawpoc nocovadac icakooaee TEPPIWWEIC

Kata tic AeIOUpyIc = H / A YPTANH H 8epoKaosia 6upatio TnTtne Tn KApOpaia To kaiatiko exei AeIOUpyIeoi y0.5 Ew 1 wpa

Kata n aeitoupyia OEPMANsH: H eepokpaia pois tou aepa evai xan. (Kata n aeitoupyia anouuqns, kata nv evapn tsn aeitoupyias, KAT.)

Koupii I oupyiaEcono (ECONO COOL)

HETIeYevn TepoKpaia kai n KATEUvON porc Tou aepa aaQouv autOpata aTO uIKPO-ETESEpyaTIn.

Koupti i save

Mia aIantoinuev aeitoupyia eTavaopapac oac divei Tn duvatotnta va avakaleeTe nTv potiuweyn (pokoabopoievn) puoiian TatwVtac atla to koumti TaTnote gava to koumti kai 8a metaeite atteuethiac onyouveynpuoian.

KAΘΑΡΙΣΜΟΣ

Oshnyie:

AtouovdeTnV TAPoXn peuato n KAEIOTe TO diaKOTtn TPIV aTOv KaBapiao.
PpoeEe va uny ayyicetra aetaaikaeepn e ta xepia oac.
Myn npnpoontoie Te bivn apaiwiKa, oKovc yuaiaupatos n Evnookrova.
XpnoiouoieIe mvo apaiwEv aouEtepa atoppuavtikka.

Mny ekBETETa Eaepntmuata oe aueo nlaikok woc, otn cetn nce wia va oteywoov.
Mny xnpoiotoeite vepo e 0eepukpaia yayauptn afo 50^
Mn npnoiopoioire Boupo a anofoa, m npoxia empavoev ovo apouyapoi n kari npoio.
Mn poulaeTe n mV gEttAevTe Tn opicovia Tepoia.

Tiriet ik péc 2 nedelām

Notiriet netirumus ar puteklu suceju vai skalojiet ar edeni.
Pec mazganas udeni pilinba nozavejet ena.

Priekšējais panelis

1. Nospiediet uz leju kepiu abas iekartas puses, lai atvertu prieksjo paneli.
2. Velciet prieksejo paneli virziena uz sevi, lai to nonemtu.
3. Pilinba atveriet prieksejo paneli un tad nonemiet to.
4. Noslaukiet ar mikstu saus dranu vai noskalojet uten
5. Nemercejet udeni ilgak par divam stundam.
   Pirms uzstadisanas pilntba nozavejiet enaina vieta.
6. Pielieci t atpakai pireksejo paneli nonemsanas daribbas veicot prete j secib

1
2

Svarigi

Tiriet fIltrus regulari, laI samazinatu stravas pateriu un nodrosinatu efektivu fi ItrDaribu.
- Netiri fl Itri izraia udens kondenseanos gaisa kondicno-tajā, veicinot dazadu senišu (piem., pelejuma) rasa nos. Tâpèc ir igeicams tirit gaisa fi Itrus ik pèc 2 nedē-lam.

ST informacija atbilist REGULAI (ES) 528/2012

verkaart hierbij onder eigener verantwoerdelijkheid dat de voor residentiele, commerciale en licht-industrielle omgevingen bestende airconditioners en warmtepompen zoals onderstaand beschrenve:

Opmerking: het serienummer staat op het naamplaatje van het product.
