Prekės ženklas	Kärcher
Modelis	BDP 43400 C
Produkto tipas	Vieno šepetėlio poliravimo mašina su einančiu operatoriumi
Naudojimas	Profesionalus (viešbučiai, mokyklos, ligoninės, gamyklos, parduotuvės, biurai, nuomotojai)
Maitinimas elektra	240 V ~ 50 Hz, 1300 W (maks. siurbimo galia 1500 W)
Matmenys (Ilgis × plotis × aukštis)	650 × 470 × 1210 mm
Svoris	32 kg
Darbinis skersmuo	430 mm (šepečio arba pavaros plokštelės)
Sukimosi greitis	380 aps./min.
Slėgis	22 g/cm² (šepečio)
Paviršiaus našumas	475 m²/val.
Švaraus vandens bako talpa	12 L (su pasirinktiniu rinkiniu)
Kabelio ilgis	15 m
Didžiausias leistinas nuolydis	2 %
Garso slėgio lygis (be siurbimo)	54,9 dB(A)
Garso galios lygis (be siurbimo)	67,7 dB(A)
Vibracija (rankos-rankos)	< 2,5 m/s²
Saugos įtaisai	Atrakintuvas, variklio sustabdymas atleidus svirtį
Įprastinė priežiūra	Korpuso valymas drėgna šluoste; pagalvėlių plovimas iki 60 °C; filtro maišelio ir oro filtro keitimas (su siurbimo rinkiniu)
Atsarginės dalys ir priedai	Šepečiai, pagalvėlės, pavaros plokštelės, bakelio/siurbimo/purškimo buteliuko rinkiniai, apsauginis strypas, filtro maišeliai ir kt.
Garantija	Pagal šalies sąlygas; kreipkitės į platintoją ar įgaliotą servisą

Dažnai užduodami klausimai - BDP 43400 C Kärcher

Kokias grindis galiu valyti šiuo poliravimo aparatu?

Šis prietaisas skirtas valyti kietus paviršius, atsparius drėgmei ir poliravimui, tik patalpose. Jis netinka šąlančioms grindims, viešiesiems keliams ar lauke.

Kokie priedai yra prieinami modeliui BDP 43400 C?

Yra keletas pasirenkamų rinkinių: bako montavimo rinkinys (2.644-237.0), siurbimo rinkinys (2.644-238.0), purškimo buteliuko rinkinys (2.644-239.0). Taip pat galite rasti šepečių (blizginimo, šveitimo, Palmyra), pagalvėlių (raudona, balta, smėlio, deimantinė) ir pavaros plokštelę.

Kaip saugiai paleisti ir sustabdyti prietaisą?

Norėdami paleisti: paspauskite atrakinimo mygtuką (kairę arba dešinę) ir laikykite jį nuspaustą, tada traukite tos pačios pusės ĮJUNGIMO/ISJUNGIMO svirtį. Norėdami sustabdyti, atleiskite ĮJUNGIMO/ISJUNGIMO svirtį. Prietaisas sustoja iš karto.

Ką daryti, jei šepetys ar pagalvėlė nesisuka?

Pirmiausia patikrinkite, ar pašaliniai daiktai neužkemša šepečio. Įsitikinkite, kad maitinimo kištukas yra tinkamai įkištas. Jei apsauga nuo perkrovos suveikė, palikite prietaisą atvėsti 30 minučių prieš vėl paleisdami.

Kaip prižiūrėti oro filtrą ir dulkių maišelį?

Visada atjunkite prietaisą. Atrakinkite dangtį, pasukite laikiklį prieš laikrodžio rodyklę ir ištraukite filtro maišelį iš apačios. Oro filtrą patraukite ir atidarykite laikiklį po 5 maišelių keitimų. Sumontuokite atvirkštine tvarka.

Kokia yra prietaiso elektrinė galia ir įtampa?

Poliravimo mašina veikia su 240 V ~ 50 Hz ir prijungta galia 1300 W. Jei naudojamas siurbimo rinkinys, maksimali siurbimo galia yra 1500 W.

Ar galiu naudoti šią mašiną lauke?

Ne, prietaisas yra skirtas tik naudojimui patalpose. Jis neturi būti veikiamas lietaus, šalčio ar sprogios atmosferos. Aplinkos temperatūra turi būti nuo +5 °C iki +40 °C.

Kaip sureguliuoti stūmimo strypo polinkį?

Patraukite ir laikykite polinkio reguliavimo svirtį, nustatykite stūmimo strypą norimame aukštyje (maždaug klubų lygyje), tada atleiskite svirtį. Šiek tiek pajudinkite strypą aukštyn ir žemyn, kol jis užsifiksuos. Niekada nereguliuokite polinkio, kai variklis veikia.

Ką daryti, jei valymo rezultatas yra nepakankamas?

Pakeiskite šepetį ar pagalvėlę, jei jie nešvarūs ar susidėvėję. Įsitikinkite, kad naudojate tinkamą valiklį ir tinkamo tipo šepetį/pagalvėlę savo darbui. Taip pat patikrinkite valymo tirpalo kiekį.

Kaip transportuoti ir laikyti prietaisą?

Transportavimui nustatykite stūmimo strypą vertikalioje padėtyje, pakreipkite prietaisą atgal ir nugabenkite į vietą. Transporto priemonėje užfiksuokite, kad neslystų. Laikykite tik patalpose, apsaugotose nuo šalčio. Nuimkite šepetį ar pagalvėlę, kad išvengtumėte deformacijos.

NAUDOJIMO INSTRUKCIJA BDP 43400 C Kärcher

Bendrosios nuorodos 107

Numatomasis naudojimas.... 107

Saugos nurodymai 107

Aplinkos apsauga.... 107

Priedai ir atsarginės dalys.... 107

Tiekimo apimtis 108

Valdymo elementai.... 108

Montavimas.... 108

Eksploatavimo pradžia.... 109

Naudojimas 109

Naudojimo pabaiga 110

Gabenimas.... 111

Laikymas.... 111

Kasdienė priežiūra ir techninė priežiū-ra 111

Pagalba nustačius triktj 111

Garantija.... 112

Techniniai duomenys.... 112

ES atitikties deklaracija 113

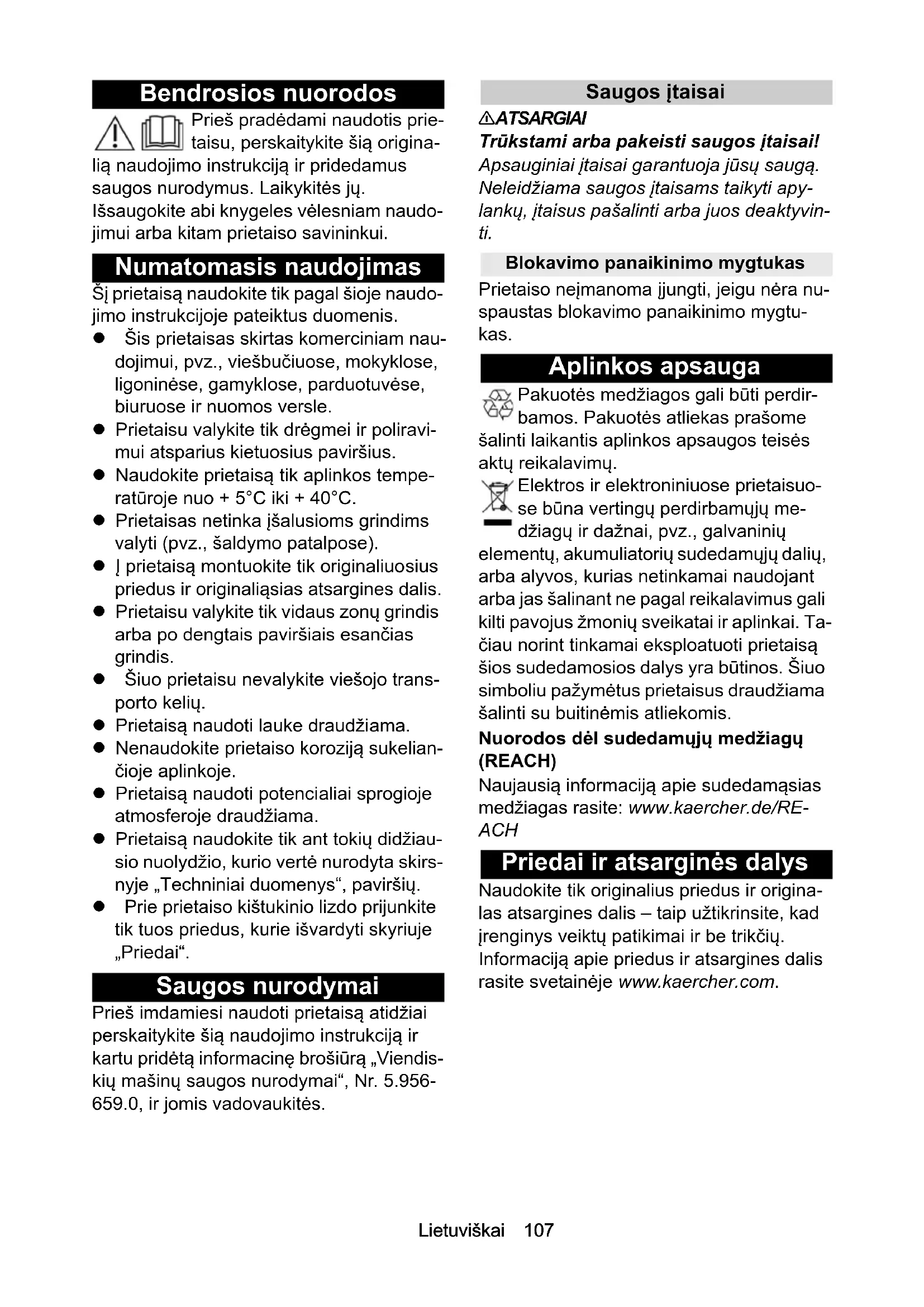

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią origina-

lią naudojimo instrukciją ir pridedamus saugos nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vèlesniam naudo-jimui arba kitam prietaiso savininkui.

Numatomasis naudojimas

Šj prietaisą naudokite tik pagal šioje naudo-jimo instrukcijoje pateiktus duomenis.

• Šis prietaisas skirtas komerciniam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle.
• Prietaisu valykite tik drėgmei ir poliravimui atsparius kietuosius paviršius.
• Naudokite prietaisą tik aplinkos temperatūroje nuo + 5°C iki + 40°C.
• Prietaisas netinka jšalusioms grindims valyti (pvz., šaldymo patalpose).
• I prietaisą montuokite tik originaliuosius priedus ir originaliąsias atsargines dalis.
• Prietaisu valykite tik vidaus zonų grindis arba po dengtais paviršiais esančias grindis.
• Šiuo prietaisu nevalykite viešojo transporto kelių.
• Prietaisą naudoti lauke draudžiama.
• Nenaudokite prietaiso koroziją sukelian-čioje aplinkoje.
• Prietaisą naudoti potencialiai sprogioje atmosferoje draudžiama.
• Prietaisą naudokite tik ant tokių didžiausio nuolydžio, kurio vertė nurodyta skirsnyje „Techniniai duomenys“, paviršių.
• Prie prietaiso kištukinio lizdo prijunkite tik tuos priedus, kurie išvardyti skyriuje „Priedai“.

Saugos nurodymai

Prieš imdamiesi naudoti prietaisą atidžiai perskaitykite šią naudojimo instrukciją ir kartu pridėtą informacinę brošiūrą „Viendiskių mašinų saugos nurodymai“, Nr. 5.956-659.0, ir jomis vadovaukitės.

Saugos įtaisai

ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai!

Apsauginiai įtaisai garantuoja jūsų saugą. Neleidžiama saugos įtaisams taikyti apylankų, įtaisus pašalinti arba juos deaktyvinti.

Blokavimo panaikinimo mygtukas

Prietaiso nejmanoma jjungti, jeigu néra nuspaustas blokavimo panaikinimo mygtukas.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome ti laikantis aplinkos apsaugos teisės reikalavimų.

Elektros ir elektroniniuose prietaisuo-se būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/RE-ACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad jrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Priedai

Pavadinimas Užsakymo	Nr.
Bakelio ABS, sukompl.BDP 43/400 C	2 644-237.0
Siurbimo bloko ABS, sukompl. BDP 43/400 C	2 644-238.0
Butelio su purkštuvu ABS,sukompl. BDP 43/400 C	2 644-239.0
Guminis apsauginis žiedas 6	994-155.0
Poliravimo šepetys D 430 6.3	70-044.0
Šepetys „Palmyra“ 6.370-046.0
Šveitimo šepetys D 430 6.370	-047.0
Varomasis diskas antdéklui D430	6.370-063.0
Antdéklas, raudonas spalvos	6 369-470.0
Poliravimo antdéklas, baltosspalvos	6 369-469.0
Poliravimo antdéklas, sméliospalvos, su natūraliais šeriais	6 371-149.0
Poliravimo antdéklas, sméliospalvos	6 371-081.0
Deimantinis antdéklas, žaliosspalvos, 5 vnt.	6 371-238.0
Deimantinis antdéklas, baltosspalvos, 5 vnt	6 371-256.0
Deimantinis antdéklas, geltonos spalvos, 5 vnt.	6 371-257.0

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos jrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Valdymo elementai

Paveikslas A

①BDP 43/400 C
②BDP 43/400 C su bakelio montavimo komplektu (ABS)
③BDP 43/400 C ir butelio su purkštuvu ABS
④ BDP 43/400 C su siurbimo bloko ABS
⑤Valymo galva
⑥ Identifikaciné plokštelé
⑦ Maitinimo kabelis su maitinimo kištuku
⑧Kabelio kablys, sukamas

⑨Apsauginis laikiklis
⑩ Jungiamasis strypas
⑪Trauklé*
⑫Bakelis*
⑬Valomojo tirpalo žarna*
⑭Pumpavimo strypas**
⑮Purkštuvo svirtis**
⑯Butelis su purkštuvu**
⑰ Šepetys arba varomasis diskas / antdéklas
18 Purkštukas**
⑲ Tinklo įtampos kontrolinė lemputė
20Rankena
⑳ Siurbimo bloko [J. / IŠJ. jungiklis***
22 Íspėjamoji siurbimo bloko lemputė***
23 Siurbimo bloko maitinimo kištukas***
24 Valomojo tirpalo svirtis
25 Svirties IJ. / IŠJ.
26 Atblokavimo mygtukas
27 Posvyrio reguliavimo svirtis
28 Siurbimo apsaugas***
29 Siurbimo žarna***
30 Išleidžiamojo oro filtras***
③1Dulkių maišelis***
32 Siurbimo blokas***
③3 Siurbimo stiprumo reguliatorius***
* tik su bakelio ABS
** tik naudojant butelio su purkštuvu ABS
*** tik su siurbimo bloko ABS

Montavimas

Jungiamojo strypo montavimas

1. Išlygiuokite jungiamojo strypo angas pagal valytuvo galvos angas.

Paveikslas B

① Jungiamasis strypas
② Varžtai (3 vnt.)
③ Valymo galva

1. Prakiškite varžtus su poveržlėmis ir pri-veržkite naudodami fiksavimo veržles su poveržlėmis (priveržimo momentas: 25 Nm).

Pastaba

Nejtempkite fiksavimo veržlių per stipriai. Jungiamasis strypas neturi užstrigti tvirtini-mo lizde, o atfiksavus turi būti įmanoma jį pakreipti nenaudojant didelės jėgos.

1. Ikiškite kištuką i valytuvo galvos lizdą. Paveikslas C

① Kištukas
② Gaubtas
③Varžtai (2 vnt.)

1. Uždėkite gaubtą ir priveržkite varžtais su poveržlėmis.

2. Pakabinkite maitinimo kabelj iš apačios apsauginiame laikiklyje, kaip parodyta paveikslėlyje.

Paveikslas D

①Maitinimo kabelis
②Apsauginis laikiklis

Eksploatavimo pradžia

Pritvirtinkite šepetį arba varomajį diską su antdėklu

1. Pasirinkite valymui tinkamą šepetį arba tinkamą antdėklą su varomuoju disku.
2. Patikrinkite, ar ištrauktas maitinimo kištukas.
3. Pakreipkite prietaisą atgal ir atsargiai padėkite ant rankenos.

Paveikslas E

1. Uždėkite šepetį arba varomąjį diską ant prietaiso ir pasukite 45° kampu prieš laikrodžio rodyklę.

Paveikslas F

1. Sumontavus varomaji diską: nustatykite antdėklą varomojo disko centre ir prispauskite.
2. Pastatykite prietaisą.

Ipilkite valiklio (prietaisuose su bako ABS arba butelio su purkštuvu ABS)

ΔJSPĖJIMAS

Netinkamos valymo priemonės

Pavojus sveikatai, prietaiso pažeidimas Naudokite tik rekomenduojamas valymo priemones. Jei naudojamos kitos valymo priemonės, operatorius prisiima didesnę riziką, susijusią su eksploatavimo saugumu ir nelaimingų atsitikimų pavojumi.

Naudokite tik tokias valymo priemones, kuriose nėra tirpiklių, druskos ir vandenilio fluorido.

Laikykitės ant valymo priemonių pateiktų saugos nuorodu.

DÉMESIO

Pažeidimo pavojus

Valymo tirpalas, kurio temperatūra aukštesnė kaip 50°C, gali pažeisti prietaisą.

Pilkite i valomojo tirpalo bakelj tik ne aukštesnės kaip 50 °C temperatūros valomajj tirpalą.

1. Ipilkite valomojo tirpalo.

a Prietaisams su bakelio ABS: pripildykite bakelj iki MAX žymos. b Prietaisams, kuriems naudojamas butelio su purkštuvu ABS: atsukite butelj su purkštuvu, pripildykite jj iki MAX žymos ir vėl užsukite. Kelis kartus nuspauskite ir ištraukite pumpavimo strypą, kad butelyje su purkštuvu padidėtų slėgis.

Paveikslas G

①Pumpavimo strypas
②Purkštuvo svirtis
③ Bakelis

Naudojimas

Jungiamojo strypo posvyrio nustatymas

⚠️ISPĖJIMAS

Nelaimingo atsitikimo pavojus

Jei jungiamasis strypas reguliuojamas veikiant varikliui, prietaisas gali atlikti netikétus judesius.

Reguliuokite jungiamajj strypą tik išjungę prietaisą.

1. Patraukite ir laikykite posvyrio reguliavimo svirtj.
2. Nustatykite patogią jungiamojo strypo padėtį (maždaug iki klubų).
3. Paleiskite posvyrio reguliavimo svirti.
4. Šiek tiek pajudinkite jungiamajj strypą aukštyn ir žemyn, kol jis užsifiksuos.

Prietaiso jjungimas

⚠️ISPĖJIMAS

Sužalojimo pavojus

Jei néra trinties su grindimis, šepetys arba antdéklas gali pasiekti labai didelj sukimosi greitj. Jie gali būti išsviedžiami ir sukelti sužalojimu.

Nejunkite prietaiso, jei valytuvo galva pasukta j viršu.

Negalima viršyti elektros prijungimo taško maksimalios leistinos tinklo pilnutinės varžos (žr. techninius duomenis).

Jeigu kyla neaiškumu dėl jūsų prijungimo taško leistinos tinklo pilnutinės varžos, susisiekite su savo elektros energijos tiekėju.

DÈMESIO

Pažeidimo pavojus

Prietaisu ilgą laiką apdirbant vieną vietą ga- li būti apgadinama grindų danga.

Nuolat judinkite jjungta prietaisą.

1. Pasukite kabelio kablj aukštyn ir visiškai išvyniokite maitinimo kabelj.

2. Jkiškite maitinimo kištuką i kištukinį lizdą. Šviečia kontrolinė lemputė „Maitinimo įtampa“.

3. Laikykite rankenas abiem rankomis.

4. Paspauskite ir laikykite kairjji arba dešinjji atfiksavimo mygtuką.

Atfiksavimo mygtukus galima paspausti tik tada, kai jungiamasis strypas néra vertikalus.

1. Traukiant IJUNGIMO / IŠJUNGIMO svirti toje pačioje pusėje prietaisas įsijungia.

2. Atleiskite atfiksavimo mygtuką.

3. Norėdami sustabdyti veikimą atleiskite IJUNGIMO / IŠJUNGIMO svirtį.

Valymas

1. ljunkite prietaisą.

2. Prietaisams su bakelio ABS: Įstatykite jungiamaji strypą i vidinę arba išorinę valomojo tirpalo svirties įrantą.

a Vidinė įranta: valdant valomojo tirpalo svirtį tiekiamas mažesnis valomojo tirpalo kiekis.
b Išorinė įranta: valdant valomojo tirpalo svirtį tiekiamas maksimalus valomojo tirpalo kiekis.

Pastaba

Atleiskite valomojo tirpalo svirtj likus 30 s iki jrenginio išjungimo, nes tam tikras valomo- jo tirpalo kiekis juda dėl inercijos.

Paveikslas H

① Vidinė įranta
② Išorinė jranta
③Valomojo tirpalo svirtis
④Trauklé

1. Prietaisams, kuriems naudojamas butelio su purkštuvu ABS: Prireikus užtikrinkite valomojo tirpalo tiekimą patraukdami valomojo tirpalo svirtį.

2. Stumkite arba traukite prietaisą ant valomo paviršiaus.

Norėdami prietaisą valdyti į šonus, šiek tiek patraukite rankenas aukštyn: prietaisas judės į dešinę.

Šiek tiek spauskite rankenas žemyn: prietaisas judės į kairę.

Paveikslas I

1. Jeigu paviršius smarkiai užterštas, stumkite prietaisą ant jo kelis kartus.

2. Tada susiurbkite nešvarų vandenį šlapiojo valymo siurbliu arba nušluostykite šluoste.

Siurbimas (tik prietaisams su siurbimo bloko ABS)

DÉMESIO

Pavojus sugadinti prietaisą siurbiant skysčius ir drėgnus nešvarumus

Siurbiant skysčiu ir drėgnus nešvarumus sugadinamas siurbimo blokas.

Siurbkite tik sausus nešvarumus ir niekada nesiurbkite skysčių arba drėgnų nešvaru- mų.

1. Paspauskite siurbimo bloko |JUNGIMO / IŠJUNGIMO jungiklj i |JUNGIMO padėtį.
2. Ijunkite prietaisą ir stumkite jį ant siurbiamo paviršiaus.
3. Norėdami pakeisti siurbimo galią, pas-tumkite siurbimo galios reguliavimo sklendę i šoną.

Paveikslas J

① Siurbimo bloko |JUNGIMO / IŠJUNGIMO jungiklis
② Siurbimo galios reguliavimo sklendė

Naudojimo pabaiga

1. Ištraukite maitinimo kištuką iš lizdo.
2. Patraukite ir laikykite posvyrio reguliavimo svirtj.
3. Nustatykite jungiamaji strypą i vertikalią padėtį.
4. Paleiskite posvyrio reguliavimo svirtj.

5. Šiek tiek pajudinkite jungiamajj strypą pirmyn ir atgal, kol jis užsifiksuos.

6. Prietaisai su bako ABS arba butelio su purkštuvu ABS: Pašalinkite likusj valomaji tirpalą iš bakelio arba butelio su purkštuvu.

7. Prietaisams su bakelio ABS: Išplauki-te bakelj švariu vandeniu ir ištuštinkite.
8. Prietaisams, kuriems naudojamas butelio su purkštuvu ABS: Išplaukite purškimo sistemą švariu vandeniu ir ištuštinkite.
9. Pasukite kabelio kablj žemyn ir apvyniokite maitinimo kabelj aplink rankeną ir kabelio kablj.
10. Nuimkite šepetį arba varomajį diską su antdėklu.
11. Prietaisą išvalykite drėgna šluoste.

Gabenimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Transportuodami atsižvelkite i jrenginio svorį.

1. Pakreipimo reguliavimo svirtį patraukite ir rankeną nustatykite vertikaliai.
2. Atlaisvinkite pakreipimo reguliavimo svirtj.
3. Prietaisą pakreipkite atgal ir važiuokite j kelionės tikslą.
4. Jeigu prietaisą gabenate transporto priemone, pagal galiojančias taisykles prietaisą įtvirtinkite, kad jis neslystų ir neapvirstų.

Laikymas

⚠ PAVOJUS

Elektros srovės smūgio pavojus, užšali- mo pavojus

I prietaisą patekęs vanduo gali sukelti elektros smūgį.

Prietaise esantis vanduo gali užšalti ir sugadinti prietaisą.

Irenginj sandėliuokite tik patalpose.

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Laikydami ir transportuodami prietaisą atsižvelkite i jo svorį.

1. Prietaisą sandėliuokite tik patalpoje.

2. Nuimkite šepetį arba padą / pado laikiklj. DĖMESIO

Darbo pertraukų metu nestatykite prietaiso ant šepečio arba pado / pado laikiklio ilgiau nei 1 h, kitaip šepetys ar padas / pado laiki- klis bus pažeisti.

Paveikslas K

Kasdienė priežiūra ir techninė priežiūra

⚠️ISPĖJIMAS

Sužalojimo pavojus

Prietaisas gali netikėtai pradėti veikti.

Prieš imdamiesi darbų su prietaisu ištraukite iš kištukinio lizdo maitinimo kištuką.

1. Nešvarius antdėklus plaukite ne aukštesnės kaip 60°C temperatūros vandenu.
2. Prietaiso korpusą nuvalykite drėgnu skudurėliu ir sausai nušluostykite.
3. Patikrinkite, ar nepažeistas maitinimo kabelis ir maitinimo kištukas, o pažeistas dalis leiskite pakeisti elektrikui.

Pakeiskite filtruojantį maišelį arba išleidžiamojo oro filtrą (prietaisai su siurbimo bloko ABS)

1. Patikrinkite, ar ištrauktas maitinimo kištukas.
2. Atfiksuokite ir nuimkite dangtelj. Paveikslas L
3. Pasukite laikiklj prieš laikrodžio rodyklę ir apačioje išimkite filtruojantį maišelį.
4. Vėliausiai po 5-to filtruojančio maišelio keitimo: Ištraukite ir užlenkite išleidžiamojo oro filtro laikiklj.
5. Pakeiskite išleidžiamojo oro filtrą.
6. Sumontuokite išleidžiamojo oro filtrą ir filtruojantį maišelį veiksmus atlikdami atvirkštine tvarka.

Pagalba nustačius triktj

⚠️ISPÉJIMAS

Sužalojimų pavojus

Prietaisas gali netikėtai pradėti veikti.

Prieš imdamiesi prietaisui skirtų darbų privalote iš maitinimo tinklo kištukinės dėžu- tės ištraukti kištuką.

Jeigu aptinkama triktis, kurios nepavyksta pašalinti naudojant pateiktą informaciją, susisiekite su klientų aptarnavimo tarnyba.

Valymo rezultatas nepakankamas

• Pakeiskite nešvarų šepetį ar antdėklą.
• Pakeiskite susidėvėjusi šepetį arba antdėklą.
  ● Patikrinkite, ar valiklis tinkamas naudoti.
• Patikrinkite, ar naudotas šepetys arba antdėklas yra tinkami naudoti.

Prietaisas stipriai vibruoja

• Patikrinkite, ar nepažeistas šepetys arba antdėklas. Jei reikia, pakeiskite.
• Patikrinkite, ar antdéklas uždėtas varomojo disko centre ir prireikus pritvirtinkite antdéklą centre.
• Patikrinkite, ar antdéklas gerai pritvirtintas. Prireikus pakeiskite antdéklą arba varomajj diską.

Šepetys arba antdėklas nesisuka

• Patikrinkite, ar pašaliniai daiktai neblokuoja šepečio arba varomojo disko. Pri-reikus išimkite pašalinius daiktus.
• Įkiškite maitinimo kištuką į kištukinį lizdą.
• Suveikė apsauga nuo perkrovos, palau-kite 30 min., kol prietaisas atvės.

Prietaisai su bakelio montavimo komplektu

Per mažai išpurškiama valomojo tirpalo

• Pripildykite bakelj valomojo tirpalo.
• Prikabinkite trauklę prie valomojo tirpalo svirties.
• Patikrinkite, ar nėra valomojo tirpalo žarnos sulenkimų. Prireikus ištiesinkite sulenkimus.

Prietaisai, kuriems naudojamas butelio su purkštuvu ABS

Purškimo sistema nepurškia arba purškia per mažai

• Ipilkite valomojo tirpalo i butelj su purkš-tuvu.
• Kelis kartus pajudinkite pumpavimo strypą, kad būtų sukuriamas pakankamas slėgis.
• Nuvalykite purkštuką.
• Išplaukite purškimo sistemą švariu van-deniu.

Prietaisai siurbimo bloko ABS

Neveikia siurbimo blokas arba per maža siurbimo galia

• Jkiškite maitinimo kištuką i kištukinį lizda.
• Ikiškite siurbimo bloko maitinimo kištuką i prietaisą.
• Uždarykite siurbimo galios reguliavimo sklendę.
• Patikrinkite, ar siurbimo žarna tinkamai pritvirtinta prie siurbimo bloko ir siurbimo apsaugo. Jei reikia, pritvirtinkite.
• Jei šviečia raudona įspėjamoji siurbimo bloko lemputė:

a patikrinkite, ar neužsikimšo siurbimo žarna ir prireikus pašalinkite kamštj.
b Patikrinkite, ar filtruojantis maišelis ir išleidžiamojo oro filtras neužteršti / neužsikimše ir prireikus pakeiskite.

• Patikrinkite, ar siurbimo apsaugas tinkamai pritvirtintas prie valytuvo galvos ir prireikus pritvirtinkite.
• Patikrinkite, ar nusidėvėjo ir neapgadinti siurbimo apsaugai. Prireikus pakeiskite.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

		BDP43/400C
Irenginio galios duomenys
Itampa	V	240
Fazè ~ 1
Dažnis Hz 50
Didžiausia leistina tinklo pilnutinė varža	0.401
Imama galia W 1300
Maks. įsiurbimo naudoja-moji galia	W 1500
Švaraus vandens bako tal-pa	I	12
Didž. darbo srities pakili-mas	%	2
Našumas m	^2/h 475
Antdėklas
Šepečio / antdėklo skers-muo	mm 430
Šepečio / antdėklo suki-mosi greitis	1/min 380
Šepečio / antdėklo pri-spaudimo slėgis	g/cm ^2 22
Matmenys ir svoriai
Ilgis mm 650
Plotis mm 470
Aukštis mm 1210
Svoris	kg	32
Kabelio ilgis	m	15
Nustatyta vertė pagal EN 60335-2-67
Plaštakos ir rankos vibra-cijos vertė	m/s ^2	<2,5
Neapibrėžtis K	dB(A)	0,3
Garso lygis L _pA	dB(A)	54,9
Didžiausias garso slėgio lygis L _pCpeak	dB(A)	73,4
Garso galios lygis L _WA	dB(A)	67,7
Garso slėgio lygis su įsiur-bimu L _pA	dB(A)	72,7
Didžiausias garso slėgio lygis su įsiurbimu L _pCpeak	dB(A)	87,2
Garso galios lygis su įsiur-bimu L _wA	dB(A)	86,9
Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Grindų valytuvas

Tipas: 1.291-xxx

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2011/65/ES

Taikomas (-i) Reglamentas (-ai)

(EU) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-67

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN IEC 63000: 2018

EN 61000-3-11: 2000

Taikoma atitikties įvertinimo procedūra 2000/14/EB

Taikomi nacionaliniai standartai

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, m. rugsèjo 1 d.

Spis treści
