Gaminio tipas	Profesionali belaidė lempa
Prekės ženklas	Bosch
Modelis	GLI 14 4 V Professional
Vardinė įtampa	18 V
Maksimalus šviesumas	420 lm
Apšvietimo trukmė	190 min/Ah (priklausomai nuo akumuliatoriaus talpos)
Galvos sukimas	135° 27° žingsniais
Naudojimo temperatūra	-20 iki +50 °C
Rekomenduojama įkrovimo temperatūra	0 iki +35 °C
Suderinami akumuliatoriai	Bosch GBA 18V, ProCORE18V
Rekomenduojami įkrovikliai	Bosch GAL 18..., GAX 18..., GAL 36...
Jungiklis	Įjungimas / Išjungimas
Įkrovos lygio indikatorius	Taip (LED)
Terminė apsauga	Taip (automatinis išjungimas esant 60 °C)
Transportavimo laikiklis	Taip (įtrauktas diržas)
Priežiūra	Valymas minkšta, sausa šluoste
Atsarginės dalys / Taisomumas	Šviesos šaltinis nepakeičiamas; nereikia jokių priežiūros dalių
Svoris	Maždaug 0,7 kg (be akumuliatoriaus)
Garantija	2 metai (dalys ir darbas)

Dažnai užduodami klausimai - GLI 14 4 V Professional BOSCH

Kokia lempos autonomija?

Autonomija priklauso nuo naudojamo akumuliatoriaus talpos. Apšvietimo trukmė yra 190 minučių už Ah. Pavyzdžiui, su 4 Ah akumuliatoriumi gaunate maždaug 760 minučių (12,7 valandos).

Ar galiu naudoti lempą lyjant arba drėgnoje aplinkoje?

Lempa skirta naudoti patalpose arba sausu oru. Venkite vandens ar per didelės drėgmės. Naudojimo temperatūros diapazonas yra -20 iki +50 °C, tačiau prietaisas nėra atsparus vandeniui.

Kaip pakeisti LED, jei jis sugedęs?

Šviesos šaltinis negali būti pakeistas. Jei LED sugedęs, visa lempa turi būti pakeista. Susisiekite su Bosch techninės priežiūros tarnyba.

Kokie akumuliatoriai yra suderinami su šia lempa?

Lempa suderinama su Bosch GBA 18V ir ProCORE18V akumuliatoriais. Saugumui ir našumui užtikrinti naudokite tik Bosch rekomenduojamus akumuliatorius.

Ar galiu palikti lempą įjungtą visą naktį?

Taip, tai įmanoma. Lempa turi terminę apsaugą, kuri automatiškai ją išjungia, jei temperatūra viršija 60 °C. Prieš vėl įjungdami leiskite jai atvėsti.

Kaip valyti lempą nepažeidžiant?

Plastikinį difuzorių valykite minkšta, sausa šluoste. Nenaudokite ploviklių ar tirpiklių, kurie gali pažeisti medžiagą.

Ar lempą galima naudoti kaip lauko statybos apšvietimą?

Taip, ji tinka mobiliam ir vietiniam lauko apšvietimui, jei apsaugote nuo lietaus. Ji nėra patvirtinta eismo sąlygoms.

Ką daryti, jei lempa mirksi ir staiga išsijungia?

Tai rodo perkaitimą. Išjunkite lempą, išimkite akumuliatorių ir leiskite jai visiškai atvėsti prieš vėl naudojant. Taip pat patikrinkite, ar aušinimo angos nėra užblokuotos.

Ar lempa tiekiama su akumuliatoriumi ir įkrovikliu?

Ne, lempa parduodama be akumuliatoriaus ir įkroviklio. Tai atskiri priedai. Galite naudoti Bosch 18V serijos akumuliatorius ir įkroviklius.

Ar galiu naudoti kitos markės akumuliatorių?

Ne, saugumo ir našumo sumetimais naudokite tik rekomenduojamus Bosch akumuliatorius (GBA 18V arba ProCORE18V). Netinkamų akumuliatorių naudojimas gali sugadinti lempą arba sukelti gaisrą.

NAUDOJIMO INSTRUKCIJA GLI 14 4 V Professional BOSCH

GLI VariLED

Saugos nuorodos

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Su akumuliatoriniu prožektoriumi elkites atsargiai. Akumuliatorinis prožektorius smarkiai įkaista, todėl padidėja gaisro ir sprogimo pavojus.

Nedirbkite su akumuliatoriniu prožektoriumi sprogioje aplinkoje. Jei akumuliatorinis prožektorius išsijungia automatiškai, įjungimo-išjungimo jungiklio nebespauskite. Taip galite sugadinti ličio jonų akumuliatorių. Prieš vėl įjungdami akumuliatorinį prožektorių įsitikinkite, kad akumuliatorius yra įkrautas, o akumuliatorinis prožektorius atvėsęs. Naudokite tik originalią Bosch papildomą įrangą. Šviesos šaltinio pakeisti negalima. Jei šviesos šaltinis yra pažeistas, reikia pakeisti visą akumuliatorinį prožektorių. Prieš pradėdami bet kokius akumuliatorinio prožektoriaus remonto darbus (pvz., montavimo, techninės priežiūros ir kt.), o taip pat norėdami transportuoti ar sandėliuoti, iš akumuliatorinio prožektoriaus išimkite akumuliatorių. Priešingu atveju galite susižaloti, netyčia nuspaudę įjungimo-išjungimo jungiklį. Nenukreipkite šviesos srauto į žmones ar gyvūnus ir patys - net ir iš toliau - nežiūrėkite į šviesos srautą. Akumuliatorinio prožektoriaus nenaudokite kelių eisme. Akumuliatorinis prožektorius nėra aprobuotas apšvietimui kelių eisme.

DĖMESIO! Nežiūrėkite ilgai į šviesos spindulį. Optimis spinduliavimas gali pakenkti jūsų akims.

Neuždengkite prožektoriaus galvutės, kai akumuliatorinis prožektorius veikia. Prožektoriui veikiant jo galvutė įkaista, todėl, jei karštis kaupiasi, gali nudeginti. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. Neardykite akumuliatoriaus. Galimas trumpo sujungimo pavojus.

Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Akumuliatoriui įkrauti naudokite tik gamintojo nurodytą kroviklį. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega. Šis akumuliatorinis prožektorius nėra skirtas, kad jį naudotų vaikai ir asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Šį akumuliatorinį prožektorių gali naudoti 8 metų ir vyresni vaikai bei asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties ar žinių, jei juos prižiūri ir už jų saugumą atsako atsakingas asmuo arba jei jie buvo instruktuoti, kaip saugiai naudoti akumuliatorinį prožektorių ir žino apie gresiančius pavojus. Priešingu atveju iškyla netinkamo naudojimo ir sužeidimų pavojus. Neleiskite vaikams naudoti akumuliatorinio prožektoriaus. Jis skirtas profesionaliam naudojimui. Vaikai gali netyčia apakinti save ir kitus žmones.

Gaminio ir savybių aprašas

Naudojimas pagal paskirtį

Akumuliatorinis prožektorius yra skirtas nestacionariam patalpų apšvietimui, jis apšviečia tam tikrą ribotą plotą ir veikia ribotą laiką, todėl nėra skirtas bendrajam patalpų apšvietimui.

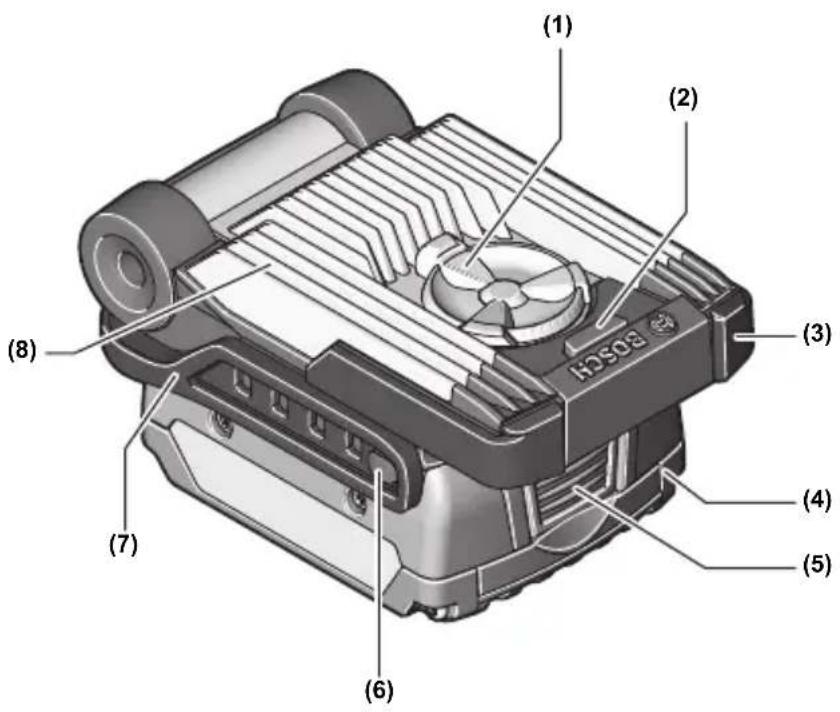

Pavaizduoti elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Šviesos sklaidytuvas (2) Jungimo-išjungimo jungiklis (3) Prožektoriaus galvutė (4) Akumuliatorius (5) Akumuliatoriaus atblokavimo klavišas a)

(6) Išėma rankenai, skirtai prietaisui nešti (7) Rankena prietaisui nešti (8) Radiatorius

a) Pavaizduoti ar aprašyti priedai tiekiami standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Akumulatorinis prožektorius GLI VariLED
Gaminio numeris	3 601 D43 4..
Nominaloji jtampa V= 18
Švietimo trukmè apie min/Ah 190
Maks. bendra šviesos srové lm 420
Rekomenduojama aplinkos temperatūra jkraunant	°C 0 ... +35
Leidžiamoji aplinkos temperatūra veikiantA)ir sandèliuojant	°C -20 ... +50
Rekomenduojami akumuliatorialiai GBA 18V...	ProCORE18V...
Rekomenduojami krovikliai GAL 18...	GAX 18...
	GAL 36...

A) Ribota galia, esant temperatūrai < 0 °C. Apšviestų objektų spalvos gali pakisti.

Montavimas

Akumuliatoriaus įkrovimas (papildoma įranga)

▶ Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų akumuliatoriniame prožektoriuje naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visagaliai, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai įkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Celės apsaugos sistema "Electronic Cell Protection (ECP)" saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia akumuliatorių ir prožektorių.

▷ Jei akumuliatorinis prožektorius išjungiamas automatiškai, įjungimo-išjungimo jungiklio nebespauskite. Taip galite sugadinti ličio jonų akumuliatorių. Prieš vėl įjungdami akumuliatorinį prožektorių įsitikinkite, kad akumuliatorius yra įkrautas, o akumuliatorinis prožektorius atvėsęs.

Norėdami išimti akumuliatorių (4), paspauskite atblokavimo klavišą (5) ir išimkite akumuliatorių iš akumuliatorinio prožektoriaus. Traukdami nenaudokite jėgos. Laikykitės pateiktų šalinimo nurodymų.

Naudojimas

Paruošimas naudoti

Akumuliatoriaus įdėjimas

Įkrautą akumuliatorių (4) stumkite į prožektoriaus galvutę (3), kol pajusite, kad jis užsifiksavo ir prigludo prie prožektoriaus galvutės.

Pastatymas

Akumuliatorinį prožektorių pastatykite ant stabilaus, lygaus pagrindo. Užtikrinkite saugų stovėjimą.

Įjungimas ir išjungimas

Norėdami akumuliatorinį prožektorių įjungti, paspauskite įjungimo-išjungimo jungiklį (2).

Noredami akumuliatorinį prožektorių išjungti, dar kartą paspauskite įjungimo-išjungimo jungiklį (2).

Apsauga nuo perkrovos, susijusi su temperatūros pokyčiais

Jei viršijama leidžiama 60°C radiatoriaus temperatūra, akumuliatorinis prožektorius sumirksi 3 kartus ir išsijungia. Palaukite, kol akumuliatorinis prožektorius atvės, ir akumuliatorinį prožektorių vėl įjunkite.

Akumuliatoriaus įkrovos būklės indikatorius

Žali akumuliatoriaus įkrovos būklės indikatoriai rodo akumuliatoriaus įkrovos būklę. Dėl saugumo, įkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia. Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba tai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi, akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

Šviesos diodai Talpa

Šviečia nuolat 3× žalias 60-100%

Šviečia nuolat 2× žalias 30 - 60%

Šviečia nuolat 1× žalias 5-30%

Mirksi 1 × žalias 0 - 5 %

Akumuliatoriaus tipas ProCORE18V...

Šviesos diodai Talpa

Šviečia nuolat 5 × žalias 80-100%

Šviečia nuolat 4× žalias 60-80%

Šviečia nuolat 3× žalias 40-60%

Šviečia nuolat 2× žalias 20-40%

Šviečia nuolat 1× žalias 5-20%

Mirksi 1× žalias 0-5%

Darbo patarimai

Akumuliatorinis prožektorius šviečia silpniau, kai likusi švietimo trukmė yra ≤ 10 min.

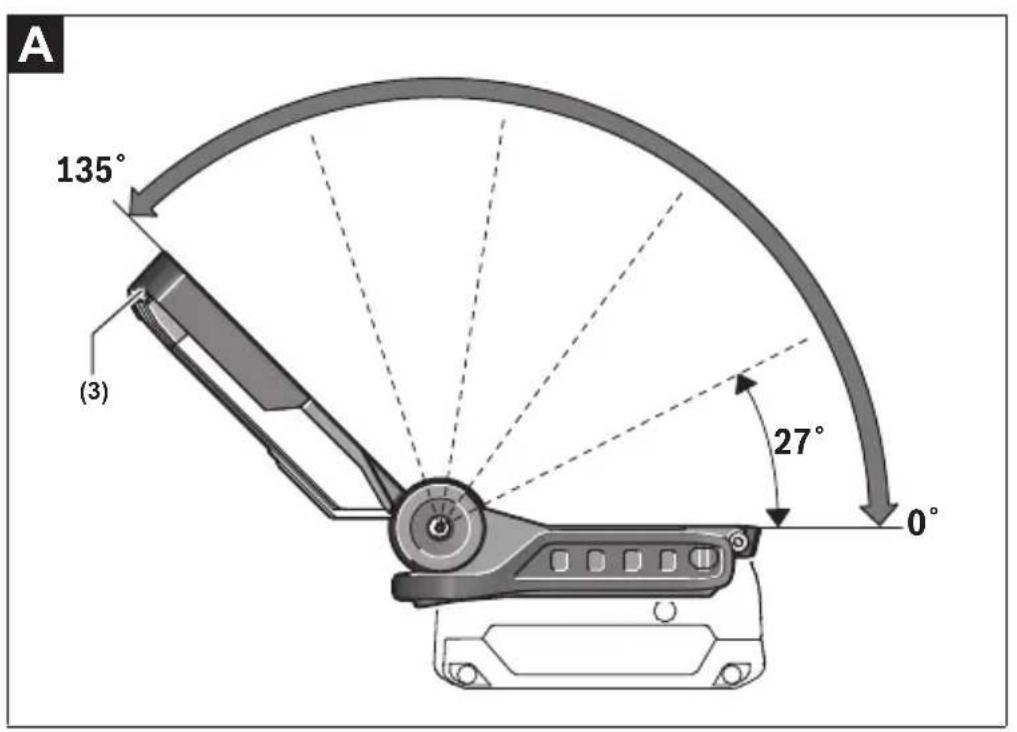

Prožektoriaus galvutės pasukimas (žr. A pav.)

Prožektoriaus galvutę (3) 27 žingsniais galite palenkti maks. 135°.

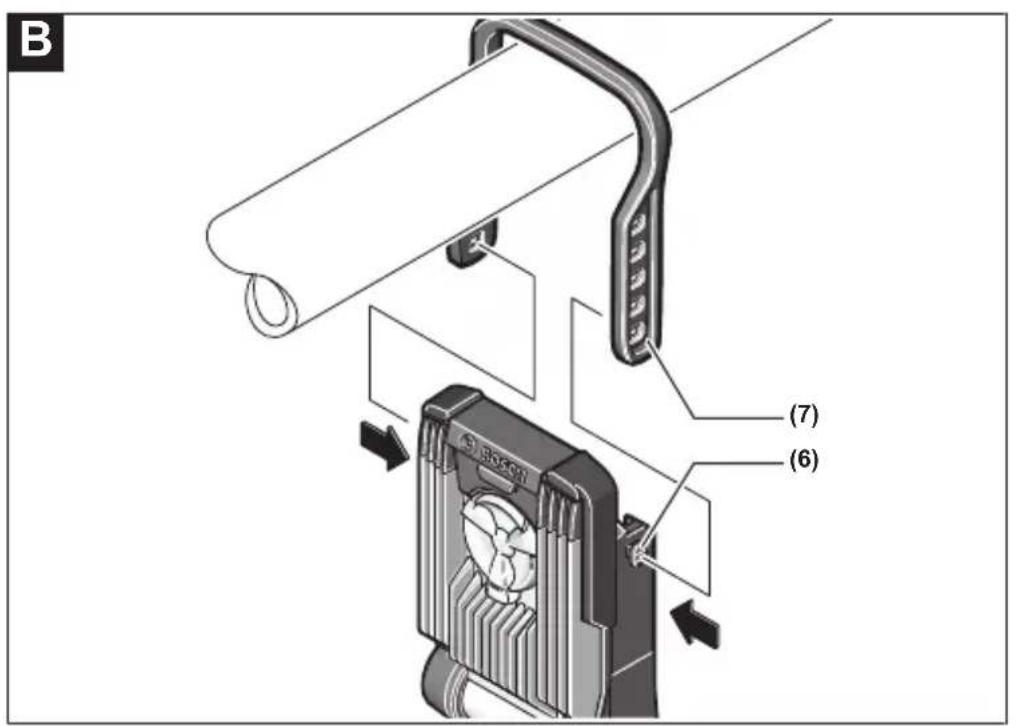

Rankena prietaisui nešti (žr. B pav.)

Rankena (7) skirta akumuliatoriniam prožektoriui nešti ar prie kokio nors objekto pritvirtinti.

Priežiūra ir valymas

Prieš pradėdami bet kokius akumuliatorinio prožektoriaus remonto darbus (pvz., montavimo, techninės priežiūros ir kt.), o taip pat norėdami transportuoti ar sandėliuoti, iš akumuliatorinio prožektoriaus išimkite akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjungimo-išjungimo jungiklį.

Akumuliatoriniam prožektoriui techninės priežiūros nereikia, jame nėra dalių, kurias reikėtų keisti ar atlikti techninę priežiūrą.

Akumuliatorinio prožektoriaus plastiko stiklą, kad jo nepažeistumėte, valykite sausu, minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Akumuliatoriniai prožektoriai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Akumuliatorinių prožektorių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus nebetinkami naudoti akumuliatoriniai prožektoriai ir pagal 2006/66/EB pakeisti ir susidėvėję akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. "Transportavimas", Puslapis 226).
