BRC 3015 C - Garų valytuvas Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Kilimų valymo įrenginys su įpurškimu/ekstrakcija
Prekės ženklas	Kärcher
Modelis	BRC 3015 C
Matmenys (ilgis × plotis × aukštis)	920 × 360 × 750 mm
Darbinis svoris	52 kg
Maitinimas	220–240 V ~ 50/60 Hz
Bendra suvartojama galia	1300 W
Siurbimo variklio galia	1130 W
Šepečių variklio galia	76 W
Švaraus vandens bako talpa	15 L
Nešvaraus vandens bako talpa	17 L
Darbinis plotis	260 mm
Šepečių skersmuo	65 mm
Šepečių greitis	1650 aps./min
Valymo siurblio slėgis	0,4 MPa
Ploviklio siurblio debitas	1,4 L/min
Maks. vandens temperatūra	60 °C
Oro srautas (siurbimas)	46 L/s
Vakuumas (siurbimas)	30,2 kPa
Teorinis valomas plotas	100 m²/h
Garso slėgio lygis	77 dB(A)
Vibracijos (ISO 5349)	1,7 m/s²
Apsaugos klasė	IPX4
Naudojimas	Profesionalus
Saugos instrukcijos	Prieš naudojimą perskaitykite instrukciją; naudokite leidžiamus ploviklius; prieš techninę priežiūrą atjunkite
Įprastinė priežiūra	Filtrų valymas, bakų skalavimas, žarnų ir tarpiklių tikrinimas kas 25 val.
Atsarginės dalys	Galima įsigyti „Kärcher“; naudokite originalias dalis

Dažnai užduodami klausimai - BRC 3015 C Kärcher

Kaip paleisti valytuvą Kärcher BRC 3015 C?

Pripildykite švaraus vandens baką karšto vandens (maks. 60 °C) ir įpilkite tinkamo ploviklio. Įsitikinkite, kad nešvaraus vandens bakas yra tinkamai uždėtas. Prijunkite prietaisą ir nustatykite pagrindinį jungiklį į padėtį A (normalus režimas). Paspauskite valymo tirpalo mygtuką ant vairo, kad išpurvintumėte tirpalą.

Ką daryti, jei siurbimas yra nepakankamas?

Patikrinkite, ar nešvaraus vandens bakas nėra pilnas (jei reikia, jį ištuštinkite). Išvalykite siurbimo strypą ir kupolo tarpiklį. Įsitikinkite, kad siurbimo žarna yra tinkamai užmauta ant kupolo. Jei problema išlieka, patikrinkite, ar valdymo pultelyje nesudegė siurbimo turbinos saugiklis.

Kaip išvalyti prietaisą po naudojimo?

Ištuštinkite nešvaraus vandens baką. Nuimkite švaraus vandens išleidimo žarną, kad išpiltumėte valymo tirpalą. Pripildykite švaraus vandens baką maždaug 2 litrais karšto vandens (maks. 60 °C) ir paspauskite valymo tirpalo mygtuką, kad išskalautumėte sistemą. Po to atjunkite prietaisą, išvalykite filtrus ir išskalaukite nešvaraus vandens baką.

Kaip pakeisti antgalį?

Ištuštinkite bakus ir atlenkite prietaisą atgal ant vairo. Atsukite valymo galvučių varžtus ir nuimkite galvutę. Nuimkite fiksuojamąjį segtuką, traukite antgalį atgal iš plokštelės. Atidarykite veržimo apkabą ir nuimkite antgalį nuo žarnos. Uždėkite naują antgalį ir surinkite atvirkštine tvarka.

Kaip pakeisti šepetį?

Ištuštinkite bakus ir atlenkite prietaisą. Nuimkite valymo galvutes. Atsukite dantytosios diržos dangtelį, atlaisvinkite variklio veržles ir pastumkite variklį link šepečio. Nuimkite diržą, tada atlaisvinkite srieginį skriemulio strypą. Atsukite šepečio guolį ir ištraukite šepetį. Sumontuokite naują šepetį atvirkštine tvarka.

Kokį ploviklį naudoti šiam valytuvui?

Kilimų valymui naudokite ploviklį RM 764 fluide. Putoms šalinti naudokite RM 761. Laikykitės su plovikliais pateiktų instrukcijų ir naudokite juos saikingai, kad apsaugotumėte aplinką.

Kaip naudoti pagalbinį įrankį (rankinį antgalį)?

Prijunkite adapterį prie įrankio valymo žarnos. Nuimkite siurbimo žarną nuo kupolo ir vietoj jos uždėkite įrankio žarną. Prijunkite įrankio ploviklio žarną prie prietaiso jungties. Nustatykite pagrindinį jungiklį į padėtį C (darbas su rankiniu antgaliu). Paspauskite įrankio svirtelę, kad pateiktumėte tirpalą.

Kodėl šepetys nesisuka?

Patikrinkite, ar pagrindinis jungiklis yra padėtyje A (normalus režimas). Jei šepečių pavaros saugiklis sudegė, atstatykite jį valdymo pultelyje. Jei pavaros diržas susidėvėjęs arba nutrūkęs, pakeiskite jį.

Kaip ištuštinti bakus?

Norėdami ištuštinti nešvaraus vandens baką, išjunkite jungiklį, pastumkite kupolo užraktą į priekį, pakelkite baką ir ištuštinkite jį. Norėdami ištuštinti švaraus vandens baką, nuimkite švaraus vandens išleidimo žarną nuo jungties ir leiskite tirpalui ištekėti.

Kokia yra maksimali leistina vandens temperatūra?

Maksimali vandens temperatūra švaraus vandens bake yra 60 °C. Niekada nenaudokite verdančio ar per karšto vandens, kad nepažeistumėte prietaiso.

NAUDOJIMO INSTRUKCIJA BRC 3015 C Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Aplinkos apsauga.... LT...1

Saugos reikalavimai ..... LT ...1

Naudojimas pagal paskirtį . LT . . .1

Veikimas.... LT...1

Valdymo elementai. ..... LT ...2

Naudojimo pradžia ..... LT ...2

Valdymas ..... LT ...3

Naudojimo nutraukimas ... LT ... 4

Transportavimas....LT...4

Laikymas ..... LT ... 4

Priežiūra ir aptarnavimas .. LT .. .4

Pagalba atsiradus gedimams LT . . .5

Techniniai duomenys ..... LT ... 6

ES atitikties deklaracija ... LT ...7

Atsarginės dalys. . . . . . . . LT . . . 7

Garantija. . . . . . . . . . . . . LT . . . 7

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Prieš pirmąjį naudojimą, būtinai perskaitykite saugos reikalavimus Nr. 5.956-251.0!

Naudojimo instrukcijoje naudojami simboliai

⚠️ PAVOJUS

Žymi gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

⚠️ ĮSPĖJIMAS

Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Žymi galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

Naudojimas pagal paskirtį

Šis prietaisas skirtas pramoniniam, drėgnam kiliminių dangų valymui laikantis šioje naudojimo instrukcijoje ir pridėtame šepetinių valymo įrenginių ir purškimo prietaisų saugos reikalavimų lankstinuke pateiktų naudojimų.

Veikimas

Prietaisas purškia valomąjį tirpalą iš švaraus vandens bako ant valomo kilimo, įtrina valomąjį tirpalą šepečio velenu ir susiurbia nešvarumus bei naudotą valomąjį tirpalą į užteršto vandens baką.

Jei reikia, prie prietaiso galima prijungti priedus (pvz., rankinį purkštuką).

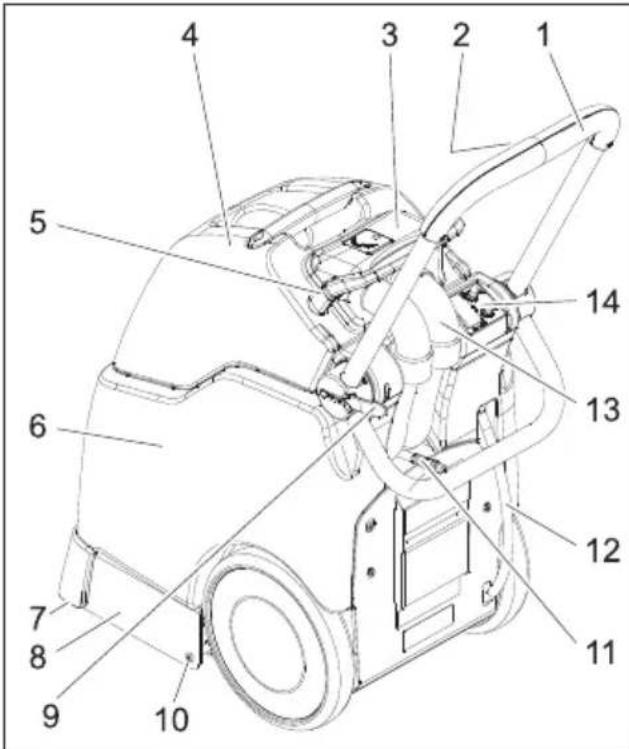

Valdymo elementai

1 Stūmimo rankena 2 Valomojo tirpalo mygtukas 3 Dangtis 4 Užteršto vandens bakas 5 Dangčio fiksatorius 6 Švaraus vandens bakas 7 Siurbimo rėmelis 8 Valymo galva 9 Stūmimo rankenos fiksatorius 10 Valymo galvos varžtas 11 Valomųjų priemonių žarnos jungtis 12 Švaraus vandens išleidimo žarna 13 Siurbimo žarna 14 Valdymo laukas

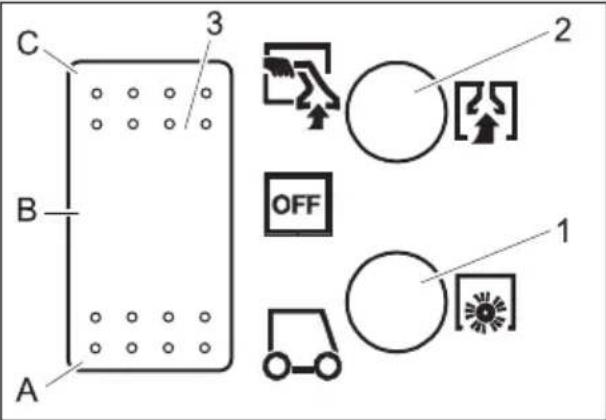

Valdymo plotas

1 Šepečio pavaros saugiklis 2 Siurblio turbinos saugiklis 3 Prietaiso jungiklis

A Įprastinis režimas B OFF – prietaisas išjungtas. C Naudojimas su rankiniu purkštuku

Naudojimo pradžia

→ Dangčio fiksatorių pasukite pirmyn. → Iškelkite užteršto vandens baką ir padėkite jį šalį. → Švaraus vandens baką pripildykite karšto vandens (iki 60°C) (talpa - 15 litrų). → Įpilkite valomosios priemonės.

Kilimų valymas RM 764	skystis
Putų šalinimas RM 761

Daugiau informacijos pateikta informaciniame produkto lape ir valymo priemonės DIN saugos lape.

⚠️ĮSPĖJIMAS

Pavojus sveikatai, pažeidimo pavojus. Laikykitės visų nurodymų dėl naudojamos valymo priemonės.

Saugokite aplinką – taupiai naudokite valymo priemones.

→ Užteršto vandens baką uždėkite atgal ant prietaiso. → Ant užteršto vandens bako uždėkite dangtį ir nustatykite tinkamą kryptimi. → Dangčio fiksatorių paverskite atgal.

Valdymas

→ Prieš valydami laisvas dulkes nusiurbkite dulkių siurbliu. → Stūmimo rankenos fiksatorių paverskite į išorę, nustatykite norimą jos aukštį ir vėl užspauskite fiksatorių. → Įkiškite prietaiso kištuką į rozetę.

ATSARGIAI

Pažeidimo pavojus. Prieš naudodami prietaisą, nejautrioje vietoje patikrinkite, ar nebus valomo daikto dažai ir jo atsparumą vandeniui.

⚠️PAVOJUS

Srovės smūgio pavojus.

Užtikrinkite, kad maitinimo kabelis neprisiliestų prie besisukančio šepečio ar valymo pado.

→ Prietaiso jungikliu nustatykite įprastinį prietaiso veikimo režimą; paleidžiama siurbimo turbina ir šepečio pavara. → Norėdami užpurkšti valomojo tirpalo, paspauskite valomojo tirpalo mygtuką ant stūmimo rankenos. → Pervažiuokite valomo paviršiaus persidengiančią dalį. Patraukite prietaisą atgal (nestumkite).

Užteršto vandens bako ištuštinimas

→ Jei užsipildęs 3/4 užteršto vandens bako, prietaiso jungiklį nustatykite į padėtį „OFF“. → Dangčio fiksatorių paverskite pirmyn. → Užteršto vandens baką nukelkite nuo prietaiso ir ištuštinkite.

⚠️ĮSPĖJIMAS

Laikykitės vietinių nuostatų dėl nuotėkų vandens šalinimo.

PASTABA

Jei užteršto vandens bakas perpildytas, prietaisą išjungus, užterštas vanduo teka atgal ant kilimo.

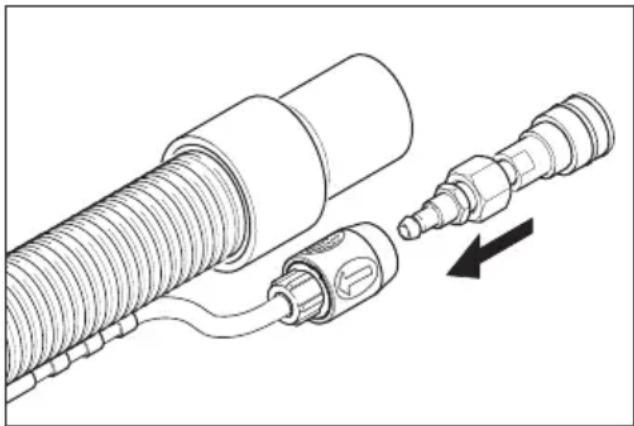

Naudojimas su papildomais įrankiais

Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.

→ Pridedamą adapterį sujunkite su papildomų įrankių valomųjų priemonių žarna. → Ištraukite iš dangčio siurbimo žarną. → Vietoj siurbimo žarnos įkiškite į dangtį papildomo priedo siurbimo žarną. → Prietaiso valomųjų priemonių žarnos movą sujunkite su priedo valomųjų priemonių žarna. → Prietaiso jungikliu nustatykite naudojimo su rankiniu purkštuku režimą, įsijungia siurbimo turbina. → Norėdami įsiurbti valomojo tirpalo, patraukite priedo rankeną.

Svarbu

Ištraukiant papildomą priemonę, adapteris turi būti pašalintas iš prietaiso, kad būtų uždarytas vandens išvadas.

Patarimas: adapterį palikite prijungtą prie papildomo įrankio žarnos.

Patarimai

– Stipriai užterštas vietas iš pradžių apipurkškite valymo priemone ir palaukite 5-10 minučių. – Valykite nuo šviesios pusės link šešėlio (nuo lango link durų). – Valykite nuo išvalytų link nevalytų paviršių. – Kuo jautresnė valoma danga (rytietiški kilimai, berberų kilimai, minkštosios medžiagos), tuo žemesnė turi būti valymo priemonės koncentracija. – Kiliminės dangos tekstūriniu paviršiumi dėl per naudojamo per didelio kiekio skysčio gali susiraukšlėti ir išblukti. – Išvalytus ilgaplaušius kilimus iššukuokite bent plaušų kryptimi (pvz., plaušų arba valymo šepečiu). – Siekdami apsisaugoti nuo įspaudimų arba rūdžių pėdsakų, prieš lipdami arba dėdami baldus ant išvalyto paviršiaus, palaukite, kol jis išdžius. – Valant prieš tai šampūnu išteptą kiliminę dangą, užteršto vandens bake atsiranda putų. Tokiu atveju į užteršto vandens baką įpilkite putų ex RM 761.

Naudojimo nutraukimas

→ Prietaiso jungiklį nustatykite į padėtį „OFF“. → Ištuštinkite užteršto vandens baką. → Švaraus vandens išleidimo žarną nutraukite nuo žarnos movos ir išleiskite valomąjį tirpalą.

Prietaiso valymas

→ Į švaraus vandens baką prileiskite maždaug 2 litrus karšto vandens (iki 60°C) ir paspaudę valomojo tirpalo mygtuką, išskalaukite sistemą. → Ištraukite prietaiso kištuką iš kištukinio lizdo. → Švaraus vandens išleidimo žarną nutraukite nuo žarnos movos ir išleiskite valomąjį tirpalą. → Išvalykite filtrus švaraus vandens bake ir dangtyje. → Užteršto vandens baką išskalaukite švariu vandeniu.

→ Paverskite prietaisą atgal ir išvalykite valymo galvą ir siurbimo rėmelį.

Apsauga nuo šalčio

Jei prietaisas gali užšalti:

→ ištuštinkite švaraus ir užteršto vandens bakus.

Prietaisą laikykite nuo šalčio apsaugotoje patalpoje.

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti į jo svorį.

→ Prietaisą stumkite stūmimo rankena. → Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį.

Šį prietaisą galima laikyti tik patalpose.

Priežiūra ir aptarnavimas

⚠️PAVOJUS

Pavojus susižaloti dėl srovės smūgio.

Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Priežiūros intervalai

Kasdien prieš naudojimą

→ Prieš kiekvieną naudojimą patikrinkite, ar nepažeistas elektros laidas, ilgintuvas ir žarnos. → Patikrinkite purkštuko purškimo plotą.

ATSARGIAI

Pažeidimo pavojus. Nemėginkite išvalyti užsikišusio antgalio viela ar adata, bet išplaukite karštu vandeniu (žr. „Kaip šalinti sutrikimus“)

Kas 25 eksploatavimo valandų

→ Patikrinkite, ar nepažeisti tarpikliai ir žarnos. Pažeistas dalis pateikite pakeisti klientų aptarnavimo tarnybai. → Patikrinkite, ar nesusidėvėjęs šepetys, jei reikia, jį pakeiskite. Šepečio šeriai yra nusidėvėję, jei jų ilgis toks pat kaip geltonų kontrolinių šerių.

Aptarnavimo darbai

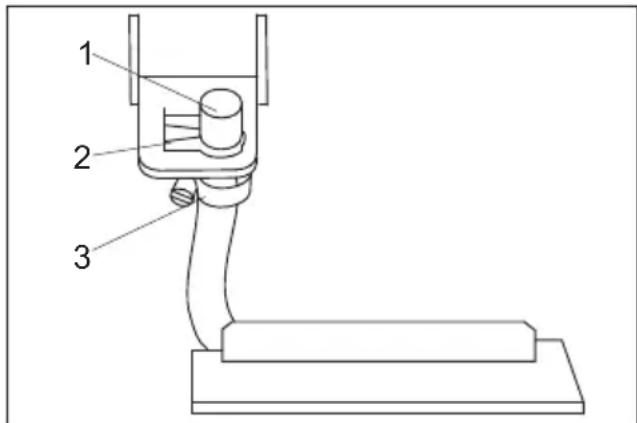

Purkštuko keitimas

→ Ištuštinkite švaraus ir užteršto vandens bakus. → Palenkite prietaisą atgal ir padėkite ant stūmimo rankenos. → Išsukite valymo galvos varžtus kairėje ir dešinėje. → Nuimkite valymo galvą.

1 Antgalis 2 Laikiklis 3 Žarnos pavalkėlis

→ Ištraukite laikiklį šone. → Purkštuką patraukite atgal ir ištraukite iš skardos. → Atveržkite žarnos pavalkėlį ir nutraukite purkštuką nuo žarnos. → Įkiškite į žarną naują purkštuką. → Sumontuokite atvirkštine tvarka.

PASTABA

Įstatydami purkštuką į skardą, sekite, kad purkštukas būtų tinkamai nukreiptas.

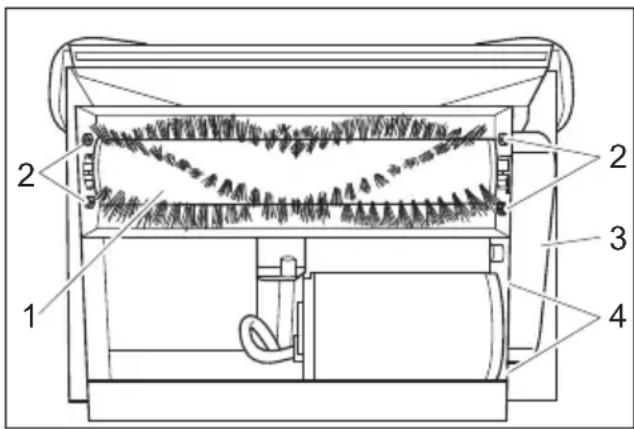

Šepečio keitimas

→ Ištuštinkite švaraus ir užteršto vandens bakus. → Palenkite prietaisą atgal ir padėkite ant stūmimo rankenos. → Išsukite valymo galvos varžtus kairėje ir dešinėje. → Nuimkite valymo galvą.

1 Šepečio velenas 2 Šepečio laikiklio varžtai 3 Dantytojo dirželio uždanga 4 Variklio tvirtinimo veržlės

→ Išsukite dantytojo dirželio uždangos varžtą ir nuimkite uždangą. → Atsukite variklio tvirtinimo veržles ir pastumkite variklį link šepečio. → Nuimkite dantytąjį dirželį. → Atsukite šepečio dantytojo dirželio disko srieginį kaištį ir nuimkite diską. → Išsukite šepečio guolių varžtus ir nuimkite guolius nuo šepečio veleno. → Šepečio veleno pavaros galą iškelkite iš korpuso ir ištraukite kitą pusę iš guolio. → Atvirkščia tvarka sumontuokite naują šepetį.

Pagalba atsiradus gedimams

⚠️PAVOJUS

Pavojus susižaloti dėl srovės smūgio.

Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Elektrines konstrukcijos dalis tikrinti ir remontuoti gali tik įgaliota klientų aptarnavimo tarnyba.

Jei jūsų prietaiso gedimas nepaminėtas šiame skyriuje, jei abejojate ir jei tai aiškiai nurodyta, kreipkitės į klientų aptarnavimo tarnybą.

Prietaisas neveikia

→ Įkiškite elektros laido kištuką. → Patikrinkite pastato saugiklius.

Siurblio turbina neveikia

→ Atstatykite siurbimo turbinos saugiklį valdymo lauke.

Nepakankama siurbimo galia

→ Išvalykite siurbimo rėmelį. → Patikrinkite ir išvalykite arba pakeiskite dangčio sandariklį. → Ištuštinkite purvino vandens rezervuarą. → Tinkamai įkiškite siurbimo žarną į dangtį. → Patikrinkite, ar nepažeista siurbimo žarna.

Iš antgalio neteka vanduo

→ Prietaiso jungikliu nustatykite įprastinį režimą. → Švaraus vandens baką pripildykite karšto vandens (iki 60°C) ir išskalaukite purkštuką. Jei reikia, purkštuką pakeiskite (žr. „Techninės priežiūros darbai. Purkštuko keitimas“). → Pripildykite švaraus vandens baką. → Išvalykite švaraus vandens bako filtrą.

Nesisuka šepetys

→ Prietaiso jungikliu nustatykite įprastinį režimą. → Atstatykite šepečio pavaros saugiklį valdymo lauke. → Patikrinkite pavaros diržą ir, jei reikia, jį pakeiskite.

Kilimas per stipriai sušlampa

→ Nusidėvėjusį purkštuką pakeiskite nauju (žr. „Techninės priežiūros darbai. Purkštuko keitimas“).

Techniniai duomenys

Galia
Nominali įtampa V/Hz	220...240	/ 1~50/60
Saugiklio rūšis IPX4
Vidutinis galingumas W	W 1300
Siurbimo variklio ga-lingumas	W 1130
Šepečių variklio ga-lingumas	W	76
Valomieji šepečiai
Darbinis plotis mm 260
Šepečių skersmuo mm	65
Šepečio sūkių skai-čius	1/min	1650
Valomujų priemonių siurblio slėgis	MPa 0,4
Valomujų priemonių siurblio debitas	l/min 1,4
Aukščiausia van-dens temperatūra	°C 60
Siurbimas
Siurbimo galingu-mas, oro kiekis	l/s 46
Siurbimo galingu-mas, subatmosferi-nis slėgis	kPa	30,2
Matmenys ir masė
Teorinis našumas	m2/h	100
Švaraus / purvino van-dens rezervuarų talpos	l	15/17
Ilgis	mm 920
Plotis	mm 360
Aukštis	mm 750
Tipinė eksploatacinė masė	kg	52
Keliamas triukšmas
Triukšmo lygis (EN 60704-1)	dB(A)	77
Prietaiso vibracija
Bendroji svyravimo reikšmė (TSO 5349)	m/s2 1,7

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Atskiriamasis purkštuvas

Tipas: 1.008-xxx

Taikomi nacionaliniai standartai:

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

– Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą. – Dažniausia naudojamų atsarginių dalių sąrašas pateiktas naudojimo instrukcijos pabaigoje. – Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service“.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.
