KM 7540 W Bp Pack - Siurblys Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Siurbiamoji šluota (šlavimo dulkių siurblys)
Prekės ženklas	Kärcher
Modelis	KM 75/40 W Bp Pack
Matmenys (ilgis x plotis x aukštis) su pakeltu vairu	1430 x 750 x 1190 mm
Matmenys (ilgis x plotis x aukštis) be vairo	1160 x 750 x 930 mm
Svoris be baterijų	79 kg
Svoris su baterijomis	125 kg
Didžiausias leistinas svoris	205 kg
Maitinimas	24 V DC, 2 baterijos 12 V 60 Ah
Variklio galia	400 W
Veikimo laikas	Maždaug 1,5-2 valandos
Įkrovimo laikas	Maždaug 12 valandų
Šlavimo greitis	4,5 km/h
Maksimalus nuolydis	12 %
Dulkių talpyklos talpa	40 L
Darbinis plotis (su šoniniais šepečiais)	750 mm
Filtro tipas	Dulkių filtras, paviršiaus plotas 1,8 m²
Pagrindinės funkcijos	Sausų ir šlapių grindų šlavimas, stambių šiukšlių dėžė (iki 50 mm), nuolatinis greičio reguliavimas
Priežiūra ir valymas	Kasdienis filtro valymas, talpyklos ištuštinimas, periodiškas šepečių ir juostelių keitimas
Saugos įtaisai	Gaubto jungiklis, pagrindinis jungiklis su raktu, stovėjimo stabdis
Priedai ir atsarginės dalys	Šoniniai šepetėliai, sukamieji šepečiai (minkštas, kietas, antistatinis), įkroviklis, baterijos
Tinkamas naudojimas	Vidaus ir lauko paviršiai (asfaltas, betonas, plytelės ir kt.), profesionalus naudojimas (viešbučiai, mokyklos, ligoninės)
Atitikties standartai	ES direktyvos, EN 55012, EN 60335-1, EN 60335-2-72 ir kt.

Dažnai užduodami klausimai - KM 7540 W Bp Pack Kärcher

Kaip paleisti Kärcher KM 75/40 W Bp Pack šlavimo mašiną?

Įsitikinkite, kad gaubtas uždarytas, o stabdis atleistas. Pasukite pagrindinį jungiklį į padėtį "1". Sukamasis ir šoninis šepetėliai sukasi. Norėdami važiuoti pirmyn, traukite važiavimo pirmyn svirtį. Greitis reguliuojamas nuolat keičiant svirties padėtį.

Kaip ištuštinti dulkių talpyklą?

Išjunkite variklį ir ištraukite raktą. Patraukite bako uždarymo rankenėlę aukštyn, tada išimkite dulkių talpyklą. Ištuštinkite ją ir vėl įstatykite, nuspausdami rankenėlę žemyn. Didžiausias leistinas talpyklos svoris yra 40 kg.

Kaip išvalyti dulkių filtrą?

Keletą kartų patraukite filtro valymo rankenėlę (esančią ant gaubto), kad iškratytumėte dulkes. Norėdami kruopščiau išvalyti, atidarykite gaubtą, atsukite filtro dangtelio fiksavimo varžtą, išimkite filtrą ir, jei reikia, pakeiskite. Niekada neplaukite filtro.

Kaip pakeisti sukamąjį šepetį?

Išjunkite mašiną ir ištraukite raktą. Išimkite dulkių talpyklą ir baterijas. Pakreipkite prietaisą į priekį, pakelkite stambių šiukšlių dėžės dangtį, tada ištraukite sukamąjį šepetį. Uždėkite naują šepetį ant pavaros kaiščių ir užfiksuokite guolį kitoje pusėje. Tada sureguliuokite šlavimo pėdsaką.

Kaip sureguliuoti šlavimo pėdsaką?

Pakelkite mašinos priekį ir važiuokite į priekį ant dulkėtų grindų. Stabdykite, tada leiskite šepetėliui suktis 15–30 sekundžių. Pėdsakas turi sudaryti 30–40 mm pločio stačiakampį. Reguliuokite reguliavimo svirtis (kairę/dešinę) tinkamose angose: žemiau = platesnis pėdsakas, aukščiau = siauresnis pėdsakas.

Ką daryti, jei mašina neužsiveda?

Patikrinkite, ar gaubtas gerai uždarytas (gaubto jungiklis). Patikrinkite baterijų įkrovą ir saugiklius. Jei problema išlieka, kreipkitės į Kärcher techninės priežiūros tarnybą.

Kaip prižiūrėti šoninius šepetėlius?

Reguliariai tikrinkite šepetėlių susidėvėjimą. Norėdami juos pakeisti, atsukite 3 varžtus po šepetėliu, išimkite seną ir pritvirtinkite naują. Suguliuokite šoninio šepetėlio nuleidimą atlaisvindami sparnuotąsias veržles ir sukdami reguliavimo varžtą.

Kokia yra baterijos veikimo trukmė?

Veikimo trukmė yra maždaug 1,5-2 valandos po visiško įkrovimo (12 valandų). Įkrovimo laikas gali skirtis. Naudokite tik Kärcher rekomenduojamas baterijas ir įkroviklius.

Kaip transportuoti mašiną?

Išjunkite variklį, ištraukite raktą, įjunkite stovėjimo stabdį ir užblokuokite ratus. Pritvirtinkite mašiną diržais prie tvirtinimo taškų (po gaubtu ir virš vairo). Laikykitės bendro svorio 205 kg.

Kaip ilgalaikiam saugojimui laikyti mašiną?

Pastatykite ant lygaus paviršiaus, ištraukite raktą ir įjunkite stabdį. Pakelkite šepetį ir šoninius šepetėlius. Išvalykite vidų ir išorę. Laikykite sausoje ir apsaugotoje vietoje. Atjunkite baterijas ir įkraukite jas kas 2 mėnesius.

NAUDOJIMO INSTRUKCIJA KM 7540 W Bp Pack Kärcher

Prieš pradedant eksploatuoti

Iškrovimo nurodymai

△PAVOJUS

Sužalojimo rizika, sugadinimo rizika! Kraunant ar iškraunant aparatą, atsižvelkite į jo svorį!

Pašmasa (transporta svars)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Pielaujamins kopejais svars
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Iškrovimas

Nuimkite kartoną. → Nuimkite medinius kaladėles, fiksuojančius ratus, ir rankomis pakelkite mašiną nuo padėklo. → Atleiskite stovėjimo stabdį.

Stumdomos rankenos montavimas

→ Atsukite varžtus. Nustatykite stumdomą rankeną. → Priveržkite varžtus.

Šoninio šepetėlio montavimas

Pastaba: Prieš paruošdami aparatą, išimkite nešvarumų talpyklą ir pastumkite stumdomą rankeną į priekį. Nestatykite aparato ant stumdomos rankenos. Uždėkite šoninį šepetėlį ant laikiklio ir priveržkite.

Akumuliatoriai

Akumuliatorių saugos nurodymai

Elgiantis su akumuliatoriais, būtina laikytis šių saugos nurodymų:

Pastaba: Pradėkite eksploatuoti tik tada, kai aparato dangtis yra uždarytas.

→ Pastatykite šveitimo mašiną ant lygaus paviršiaus. → Išjunkite variklį. → Užfiksuokite stovėjimo stabdį.

Prieš valymo darbus, iš elektros lizdo ištraukite įkroviklio kištuką.

Prieš valymo darbus, nuimkite spaustuką nuo akumuliatoriaus teigiamo poliaus.

Mes pasiliekame teisę atlikti techninius pakeitimus.

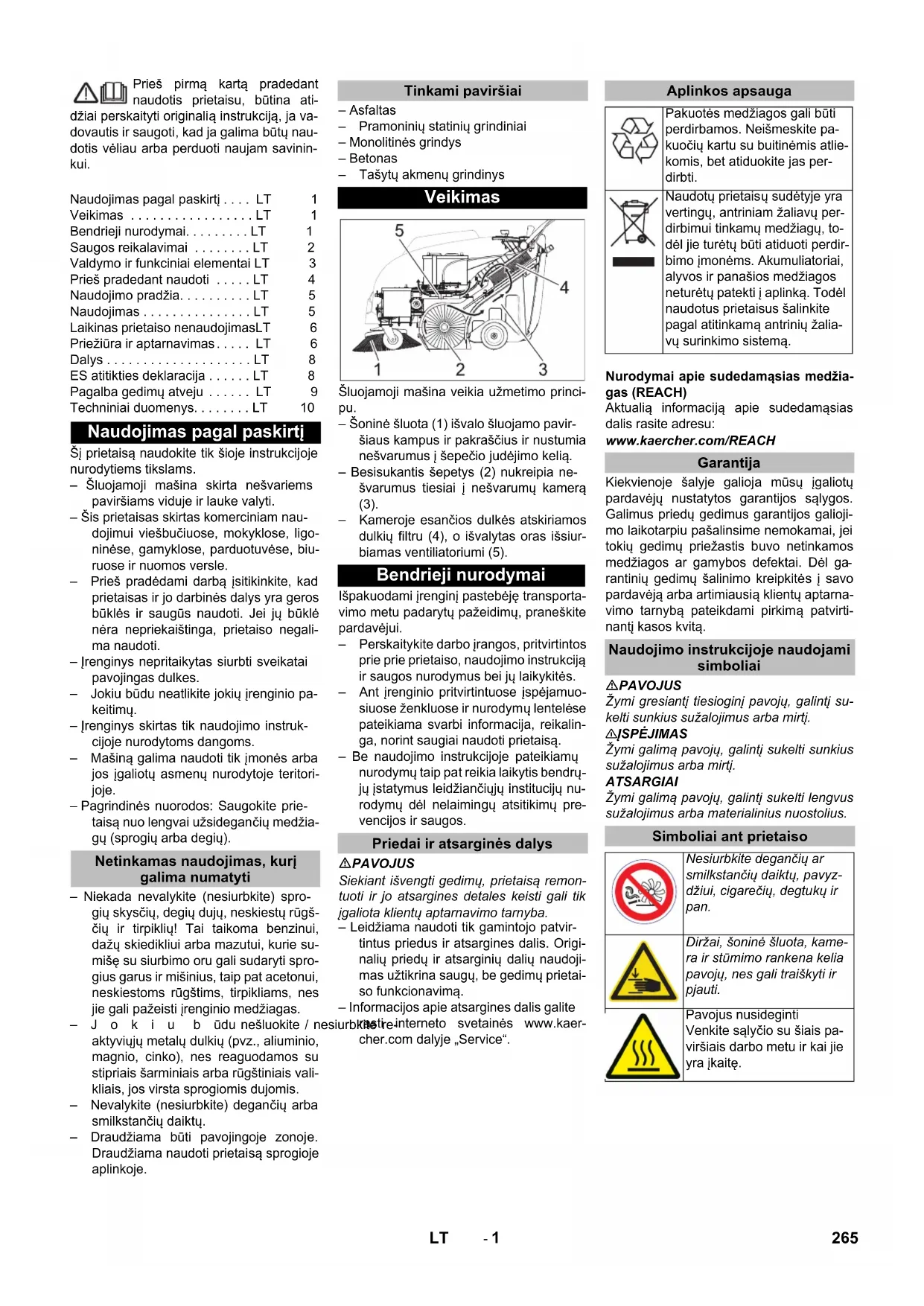

Prieš pirmą kartą naudodami prietaisą, būtinai atidžiai perskaitykite originalią instrukciją, vadovaukitės ja ir saugokite, kad galėtumėte ja naudotis vėliau arba perduoti naujam savininkui.

Naudiojimas pagal paskirti	LT	1
Veikimas	LT	1
Bendrieji nurodymai	LT	1
Saugos reikalavimai	LT	2
Valdymo ir funckiniai elementai LT	LT	3
Priës pradedant naudoti	LT	4
Naudiojimo pradžia.	LT	5
Naudiojimas	LT	5
Laikinas prietaiso nenaudojimasLT	LT	6
Priëzūra ir aptarnavimas	LT	6
Dalys	LT	8
ES atitikties deklaracija	LT	8
Pagalba gedimu atveju	LT	9
Techniniai duomenys.	LT	10

Naudojimas pagal paskirtį

Šį prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams. - Šlavimo mašina skirta nešvariems paviršiams viduje ir lauke valyti. - Šis prietaisas skirtas komerciniam naudojimui viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle. - Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nepriekaištinga, prietaiso negalima naudoti. Įrenginys nepritaikytas siurbti sveikatai pavojingas dulkes. Jokiu būdu neatlikite jokių įrenginio pakeitimų. Įrenginys skirtas tik naudojimo instrukcijoje nurodytoms dangoms. - Mašina galima naudoti tik įmonės arba jos įgaliotų asmenų nurodytoje teritorijoje. - Pagrindinės nuorodos: Saugokite prietaisą nuo lengvai užsidegančių medžiagų (sprogių arba degių).

Netinkamas naudojimas, kurį galima numatyti

• Niekada nevalykite (nesiurbkite) sprogių skysčių, degių dujų, neskiestų rūgščių ir tirpiklių! Tai taikoma benzinui, dažų skiedikliui arba mazutui, kurie sumišę su siurbimo oru gali sudaryti sprogius garus ir mišinius, taip pat acetonui, neskiestoms rūgštims, tirpikliams, nes jie gali pažeisti įrenginio medžiagas.
• Jokiu būdu nesiurbkite aktyviųjų metalų dulkių (pvz., aliuminio, magnio, cinko), nes reaguodamos su stipriais šarminiais arba rūgštiniais valikliais, jos virsta sprogiomis dujomis.
• Nevalykite (nesiurbkite) degančių arba smilkstančių daiktų. Draudžiama būti pavojingoje zonoje. Draudžiama naudoti prietaisą sprogioje aplinkoje.

Tinkami paviršiai

- Asfaltas - Pramoninių statinių grindiniai - Monolitinės grindys - Betonas - Trinkelių akmenų grindinys

Veikimas

Šlavimo mašina veikia užmetimo principu.

• Šoninė šluota (1) išvalo šlavimo paviršiaus kampus ir pakraščius ir nustumia nešvarumus į šepečio judėjimo kelią. - Besisukantis šepetys (2) nukreipia nešvarumus tiesiai į nešvarumų kamerą (3). Kameroje esančios dulkės atskiriamos dulkių filtru (4), o išvalytas oras išsiurbiamas ventiliatoriumi (5).

Bendrieji nurodymai

Išpakuodami įrenginį pastebėję transportavimo metu padarytų pažeidimų, praneškite pardavėjui.

Perskaitykite darbo įrangos, pritvirtintos prie prietaiso, naudojimo instrukciją ir saugos nurodymus bei jų laikykitės. - Ant įrenginio pritvirtintuose įspėjamuosiuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalinga, norint saugiai naudoti prietaisą. - Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančių institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Priedai ir atsarginės dalys

PAVOJUS

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba.

Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą. - Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service".

Aplinkos apsauga

	Pakuotés medžiagos gali būti perdirbamos. Neišmeskite pa-kuočiu kartu su buitinemis atlie-komis, bet atiduokite jas per-dirbti.
	Naudotu prietaisu sudétye yra vertung, antriniam Žaliavu per-dirbimui tinkamu medziagu, to-dél jie turetu būti atiduoti perdir-bimo jmonëms. Akumuliatorialiai, alyvos ir panašios medziagos neturétuy patekti ā aplinká. Todél naudotus prietaisus šalinkite pagal atitinkama antriniü Žalia-vú surinkimo sistemas.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą, pateikdami pirkimą patvirtinantį kasos kvitą.

Naudojimo instrukcijoje naudojami simboliai

△PAVOJUS

Žymi gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

△ĮSPĖJIMAS

Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Žymi galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

Simboliai ant prietaiso

	Nesiurbkite deganzi ar smilkstanci daiktu, pavydžiui, cigareciu, degtuku ir pan.
	Diržai, šoniné šluota, kame-ra ir stūmimo rankena kelia pavoju, nes gali traškyti ir pjauti.

Pavojus nusideginti Venkite salycio su šiais pa- viršiais darbo metu ir kai jie yra jkaite.

Saugos reikalavimai

Saugos pastabos dėl valdymo

• Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti.
• Jei naudojate prietaisą pavojingoje aplinkoje (pvz., degalinėje), paisykite atitinkamų nurodymų dėl saugos. Draudžiama naudoti prietaisą sprogioje aplinkoje.
• Operatorius prietaisą privalo naudoti pagal paskirtį. Jis turi paisyti aplinkos sąlygų, o dirbdamas su prietaisu – netoliese esančių žmonių, ypač vaikų. Prieš darbo pradžią operatorius turi įsitikinti, kad yra tinkamai sumontuota ir veikia visa apsauginė įranga. Įrenginio operatorius atsako už kitiems asmenims įvykusius nelaimingus atsitikimus ir žalą jų turtui.
• Operatorius turi dėvėti priglundančius drabužius. Avėkite tvirtą avalynę ir nedėvėkite laisvų rūbų. Prieš judėdami patikrinkite artimą zoną (pvz., ar joje nėra vaikų). Užtikrinkite pakankamą matomumą! Ištraukite raktą, kad mašina negalėtų pasinaudoti pašaliniai asmenys. Paliekant prietaisą, reikia apsaugoti jį nuo nepageidaujamo judėjimo. Prietaisą gali naudoti tik įgalioti asmenys, išmokyti naudotis ir pademonstravę savo sugebėjimus dirbti su prietaisu.
• Šio prietaiso negali naudoti asmenys (įskaitant vaikus), turintys fizinių, sensorinių arba protinių gebėjimų apribojimų, arba tie, kuriems trūksta patirties ir žinių. Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu.

Saugos pastabos dėl važiavimo

△Pavojus

Sužalojimų pavojus! Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršių. - Mašina galima naudoti ant tik iki 12% pakilimų ir nuolydžių. Mašina gali apvirsti, kai važiuojama ant nestabilaus pagrindo. - Todėl naudokite mašiną tik ant tvirto pagrindo. Mašina gali apvirsti jai per daug pasvirus į šoną. Prietaisas gali būti pasviręs į šoną daugiausiai 12%. Važiavimo greitį pritaikykite pagal esamas aplinkybes.

Saugos pastabos dėl įrenginio transportavimo

Transportuojant įrenginį, reikia atsižvelgti į jo svorį. Transportuodami įrenginį, atjunkite baterijos gnybtus, o patį įrenginį gerai pritvirtinkite.

Saugos reikalavimai baterijų maitinamiems įrenginiams

Pastaba: garantija taikoma tik naudojant Karcher rekomenduojamas baterijas ir įkroviklius.

• Būtina laikytis baterijos ir įkroviklio gamintojų naudojimo instrukcijų. Naudodami baterijas, taip pat laikykitės teisės aktų.
• Jokiu būdu nepalikite neįkrautų baterijų, o jas nedelsdami vėl įkraukite. Stengdamiesi, kad baterijos neištekėtų, laikykite jas tik sausoje ir vėsioje vietoje. Saugokite nuo nešvarumų, pavyzdžiui, metalo dulkių. Nedėkite ant baterijos įrankių ir panašių daiktų. Gali kilti trumpojo jungimo ir sprogimo pavojus.
• Abi baterijos turi būti to paties tipo!
• Prie baterijų arba įkrovimo patalpų jokiu būdu nedirbkite su atvira ugnimi, nekurkite kibirkščių ir nerūkykite. Sprogimo pavojus.
• Naudokite tik baterijas su uždengiamais poliais. Jei pametėte polių uždangas, jas pakeiskite. Nesiartinkite prie įkaitusių dalių, pavyzdžiui, pavaros variklio (pavojus nudegti).
• Atsargiai elkitės su baterijos rūgštimi. Laikykitės reikiamų saugos reikalavimų!
• Panaudotų baterijų atliekas sutvarkykite laikydamiesi EB direktyvos 91/157/EEB reikalavimų.

Saugos pastabos dėl įprastinės ir techninės priežiūros

Prieš atlikdami mašinos valymo ir techninės priežiūros darbus, keisdami dalis arba atlikdami kitų mašinos funkcijų nustatymus, išjunkite mašiną ir ištraukite uždegimo raktą. - Atliekant darbus prie elektros įrangos, turi būti atjungta akumuliatoriaus baterija. Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpas sujungimas arba kitoks prietaiso pažeidimas). - Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs asmuo. - Laikykitės galiojančių vietos pramonėje kintamose vietose naudojamų prietaisų saugos patikros reikalavimų. Prietaisą naudokite tik mūvėdami apsauginėmis pirštinėmis.

Saugos įtaisai

Prietaiso gaubtas

Prietaisas turi variklio gaubto kontaktinį jungiklį, kuris išjungia variklį, kai tik atidaromas prietaiso gaubtas.

PAVOJUS

Sužeidimo pavojus dėl sugedusio variklio gaubto kontaktinio jungiklio!

Jei variklis neišsijungia atidarius prietaiso gaubtą, variklio gaubto kontaktinis jungiklis yra sugedęs. Toliau nenaudokite ir neremontuokite prietaiso.

Pagrindinis jungiklis

→ Kilus pavojui ar norėdami greitai išjungti įrenginį, pasukite pagrindinį jungiklį į padėtį „0/ISJ“. → Norėdami apsaugoti įrenginį nuo atsitiktinio įjungimo, pasukite pagrindinį jungiklį į padėtį „0/ISJ“ ir ištraukite raktą.

Valdymo ir funkciniai elementai

1 Stūmimo rankenos tvirtinimo varžtas (2x) 2 Dulkių filtras 3 Dulkių maišelis 4 Galinė tarpinė juosta (prieš nešvarumų kamerą) 5 Įkroviklis

(tik KM 75/40 W Bp Pack)

6 Baterijos (tik KM 75/40 W Bp Pack) 7 Varantieji ratai 8 Šoninė tarpinė juosta 9 Valomasis velenas 10 Priekinė tarpinė juosta 11 Stambių atliekų sklendė 12 Varomieji ratai su stovėjimo stabdžiais 13 Šoninės šluotos tvirtinimas 14 Šoninė šluota 15 Gaubto dangtelis 16 Prietaiso gaubtas 17 Baterijų įkroviklio kištukas (tik KM 75/40 W Bp) 18 Stūmimo rankena 19 Rankena važiuoti pirmyn 20 Stambių atliekų sklendės pakėlimo ir nuleidimo rankena

Valdymo plotas

1 Pagrindinis jungiklis 2 Šoninės šluotos pakėlimo ir nuleidimo rankena 3 Dulkių filtro dangčio užsukamasis dangtelis 4 Nešvarumų kameros pavalkėlis 5 Dulkių valymo sistema 6 Drėgno ir sauso valymo dangtelis

Pagrindinis jungiklis

0/OFF Variklis išjungtas 1 Variklis įjungtas A Rakto ištraukimas B Sutrikimų indikatorius C Baterijos indikatorius

Rakto ištraukimas

→ Pagrindinio jungiklio raktą pasukite už padėties „ir ištraukite.

Prietaiso gaubto atidarymas

Pastaba

Įrenginio gaubtas atblokuojamas pagrindinio jungiklio raktu.

→ Pagrindinio jungiklio raktą įkiškite į gaubto dangtelį ir pasukite 90° laikrodžio rodyklės kryptimi. Už rakto ištraukite gaubto dangtelį. → Atverkite prietaiso gaubtą.

Prietaiso gaubto uždarymas

→ Uždarykite įrenginio gaubtą, gaubto dangtelis užsifiksuos automatiškai.

Prieš pradedant naudoti

Pastabos dėl iškrovimo

△PAVOJUS

Susižalojimo pavojus, pažeidimų pavojus! Perkraudami įrenginį, atsižvelkite į įtampą!

Tušćio jrenginio masé (transportavimo masé)

KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg

Leistinas bendras svoris
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Iškrovimas

→ Išimkite iš dėžės. → Pašalinkite medines ratų apsaugas ir ranka pakelkite prietaisą nuo plokštės. → Atleiskite stovėjimo stabdį.

Stūmimo rankenos montavimas

→ Atsukite varžtus. → Nustatykite stūmimo rankeną. Priveržkite varžtus.

Šoninės apsaugos montavimas

Pastaba: prieš paversdami prietaisą, išimkite nešvarumų kamerą ir palenkite pirmyn stūmimo rankeną. Nestatykite prietaiso ant stūmimo rankenos. Šoninę šluotą įkiškite į jungtį ir tvirtai užveržkite.

Baterijos

Saugos nurodymai dėl baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

i	Laikykités nurodymu, pateiktuyant akumulatoriuy baterjos,naudojimo instrukcijoeir trans-porto priemonés instrukcijoe!

Naudokite akiy apsaugos prie- mones!

Saugokite vaikus nuo rügsciu ir bateriju!

Draudžiama naudoti atvira ugnj, atviraj sviesa, sukelti k- birkstis ir rukytil

Ilsésdinimo pavojus!

Pirmoji pagalba!

Jspéjimas!

Atlieku tvarkymas!

Akumuliatoriy baterijos neismeskitej šiukšliyu konteinerj!

△Pavojus

Sprogimo pavojus! Nedėkite ant baterijos, t.y. ant sekcijų jungčių polių, įrankių ar panašių daiktų.

△Pavojus

Sužalojimų pavojus! Švinas jokiu būdu negali patekti ant žaizdų. Po kontakto su baterijomis būtinai nusiplaukite rankas.

PAVOJUS

Gaisro ir sprogimo pavojus!

Draudžiama rūkyti ir naudoti atviros ugnies šaltinius. Užtikrinkite pakankamą patalpų, kuriose įkraunamos baterijos, vėdinimą, nes įkraunant baterijas išsiskiria ypač sprogios dujos.

△Pavojus

Ėsdinimo pavojus!

Į akis ar ant odos užtiškusią rūgštį gausiai nuplaukite švariu vandeniu. - Po to nedelsdami kreipkitės į gydytoją. - Užterštus drabužius išplaukite vandeniu.

Rekomenduojamos baterijos

	Užsakymo Nr.	Tūris Ōro	srautas
60 Ah, techniné priežiūra nereika-linga	6.654-226.0*	1,65** 0,6	6***

• Prietaisui reikalingos 2 baterijos.

** m3

*** m³/h

Didžiausi baterijų matmenys

Ilgis	Plotis	Aukstis
267 mm	177 mm	190 mm

Rekomenduojami įkrovikliai

Užsakymo Nr.
Ikroviklis	6.654-225.0

Baterijų įdėjimas ir prijungimas

Pastaba

Modelio KM 75/40 W Bp Pack baterijos ir įkroviklis jau sumontuoti.

Atverkite prietaiso gaubtą. Uždėkite baterijas ant variklio atramos. Pritvirtinkite baterijas juosta.

Prijunkite poliaus gnybtą (raudonas kabelis) prie teigiamo poliaus (+). Priveržkite prie baterijų jungiamuosius laidus. Prijunkite poliaus gnybtą prie neigiamo poliaus (-).

Pastaba: baterijų polius ir gnybtus patepkite polių apsaugos priemone.

Naudokite tik baterijas su uždengiamais poliais. Jei pametėte polių už dangas, jas pakeiskite.

ATSARGIAI

Prieš naudodami prietaisą, įkraukite maitinimo elementus.

Baterijų įkrovimas

△Pavojus

Sužalojimų pavojus! Įkroviklį leidžiama naudoti tik, jei nepažeistas maitinimo kabelis. Pažeistą maitinimo kabelį nedelsiant turi pakeisti gamintojas, klientų aptarnavimo tarnyba arba kvalifikuotas specialistas. △PAVOJUS Srovės smūgio pavojus. Laikykitės reikalavimų dėl elektros tinklo ir saugiklio. Įkroviklį naudokite tik sausose, gerai vėdinamose patalpose.

Pastaba: tuščia akumuliatoriaus baterija įkraunama maždaug per 12 valandų. △Pavojus

Sužalojimų pavojus! Naudodami baterijas, laikykitės saugos reikalavimų. Laikykitės įkroviklio gamintojo naudojimo instrukcijos.

Nuoroda: Serijinis prietaiso modelis tiekiamas su techninės priežiūros nereikalaujančiomis akumuliatoriaus baterijomis.

→ Atidarykite prietaiso gaubtą.

→ Įkiškite įkroviklio kištuką į rozetę.

Nuoroda: Įkroviklis valdomas elektronine įranga ir automatiškai užbaigia įkrovimo procesą. Įkraunant baterijas automatiškai nutraukiamos visos prietaiso funkcijos.

1 Akumuliatoriaus būsenos indikatorius Kai prijungtas tinklo kištukas, baterijos būsenos indikatorius rodo įkrovos pažangą:

Baterijos jkraunamos	Mirksi Žalia spalva
Baterijos jkrautos	šviečia Žalios spalvos šviesa
Jkroviklio sutrikimas	šviečia raudona spalva
Ivyko klaida n iš klaidu lentelems	n kartu mirkteli raudonai su pauze

Klaidų lentelė:

1	Neprijungta baterija
2	Baterijos poliai sukeisti vietomis
3	Stipriali išsikrovusi baterija
4	Ikrovimo charakteristikos problema
5	Maitinimo blokas per karstas
6	Aparatinës jrangos sutrikimas
7	Rysio klaida (maitinimo bloko reži-mas)

Kad baterija veiktų ilgai, ji visada turi būti iki galo įkrauta.

KM 75/40 W Bp įkrovos procedūra

→ Atverkite prietaiso gaubtą. → Įkroviklio kabelį prijunkite prie valomojo

Įrenginio įkrovimo lizdo

→ Įkroviklio tinklo kištuką įjunkite į elektros tinklą ir įjunkite įkroviklį.

Baigus įkrauti

KM 75/40 W Bp Pack → Ištraukite maitinimo laidą. → Maitinimo laidą apsukite apie įkroviklio kabelio laikiklį. Uždarykite prietaiso gaubtą. KM 75/40 W Bp → Išjunkite įkroviklį ir ištraukite tinklo kištuką. → Ištraukite prie prietaiso prijungtą įkroviklio kabelį. Uždarykite prietaiso gaubtą.

Akumuliatoriaus baterijos išmontavimas

→ Atverkite prietaiso gaubtą. → Prijunkite poliaus gnybtą prie neigiamo poliaus (-). → Priveržkite prie akumuliatoriaus baterijos jungiamuosius laidus. → Prijunkite poliaus gnybtą prie teigiamo poliaus (+). → Atlaisvinkite juostą. → Išimkite akumuliatoriaus bateriją. → Naudotą bateriją utilizuokite pagal galiojančias nuostatas.

Naudojimo pradžia

Bendrieji nurodymai

△PAVOJUS

Susižalojimo pavojus! Prieš išimdami nešvarumų kamerą, išjunkite prietaisą.

Pastaba: prietaisą paleiskite tik uždaru gaubtu.

→ Pastatykite prietaisą ant lygaus paviršiaus. → Išjunkite variklį. Stovėjimo stabdžio fiksavimas.

Patikros ir techninės priežiūros darbai

→ Patikrinkite baterijos įkrovos lygį. → Patikrinkite šoninį siurblį. → Patikrinkite besisukantį šepetį. → Išvalykite dulkių filtrą. → Ištuštinkite nešvarumų kamerą.

Pastaba: aprašymą žr. skyriuje „Patikra ir techninė priežiūra“.

Naudojimas

△Pavojus

Laikant prietaisą rankose, dėl vibracijos gali atsirasti kraujosruvos.

Tačiau negalima nustatyti tam tikros naudojimo trukmės, kadangi tai priklauso nuo daugybės veiksnių:

• Asmens kraujotakos sutrikimų (dažnai šąlančių pirštų, pirštų formikacijos).
• Žemos aplinkos temperatūros. Rankoms apsaugoti dėvėkite šiltas apsaugines pirštines.
• Tvirtai laikydami prietaisą, išvengsite kraujosruvų.
• Nepertraukiamas naudojimas yra pavojingesnis nei naudojimas su pertraukomis.

Reguliariai ilgą laiką naudojant prietaisą ir pasikartojant tokiems požymiams (pavyzdžiui, pirštų šalimui ir formikacijai), patariame kreiptis į gydytoją.

Mašinos jungimas

→ Atleiskite stovėjimo stabdį. Paleiskite variklį. → Pasukite pagrindinį jungiklį į padėtį „1“. Pastaba: šepetys ir šoninė šluota sukasi.

Važiavimo režimas

Važiavimas į priekį

→ Patraukite važiavimo pirmyn rankeną. Pastaba: važiavimo greitį galite tolygiai reguliuoti traukdami važiavimo pirmyn rankeną.

Laisva eiga

→ Atleiskite važiavimo pirmyn rankeną. Prietaisas išsijungia.

Kliūčių apvažiavimas

Stovinčių kliūčių apvažiavimas iki 30 mm atstumu:

→ Pakelkite stambių atliekų sklendę. → Važiuokite prie kliūties lėtai ir atsargiai.

Stovinčių kliūčių apvažiavimas didesniu nei 30 mm atstumu:

→ Kliūtį galima apvažiuoti tik naudojant tinkamą platformą.

Valymas

△ Pavojus

Sužalojimų pavojus! Jei stambių atliekų sklendė atvira, besisukantis šepetys gali stumti priešais akmenis ar šiukšles. Užtikrinkite, kad nebūtų sužaloti žmonės, gyvūnai ir pakenkta daiktams.

ATSARGIAI

Nevalykite pakuočių, vielų ir panašių daiktų, nes tai gali pažeisti prietaiso mechaninę įrangą.

Pastaba: norėdami pasiekti optimalų valymo rezultatą, pasirinkite tinkamą judėjimo greitį.

Šlavimas pakėlus stambių atliekų sklendę

Pastaba: norėdami susiurbti iki 50 mm aukščio daiktus, pavyzdžiui, cigarečių pakelius, trumpam pakelkite stambių atliekų sklendę.

Stambių atliekų sklendės pakėlimas:

→ Patraukite stambių atliekų sklendės pakėlimo rankeną. Stambių atliekų sklendės nuleidimas: → Atleiskite stambių atliekų sklendės pakėlimo rankeną.

Pastaba: optimaliai valoma tik nuleidus iki galo stambių atliekų sklendę.

Šlavimas šonine šluota

→ Šoninės šluotos nuleidimo rankeną nustatykite į priekį. Šoninė šluota nuleidžiama.

Sausų grindų šlavimas

Pastaba: dirbdami reguliariai ištuštinkite nešvarumų kamerą.

Pastaba: dirbant reikia reguliariai valyti dulkių filtrą.

Uždarykite drėgno ir sauso valymo dangtelį.

Drėgnų arba šlapių grindų šlavimas

→ Atidarykite drėgno ir sauso valymo dangtelį.

Pastaba: šitaip filtras apsaugomas nuo drėgmės.

Baterijos indikatorius

Veikiant prietaisui, baterijų indikatorius rodo baterijų įkrovos lygį:

visiškai jkrauta Žiba Žaliäi
30% likusi jkrova	žiba geltonai
10% likusi jkrova	mirksi raudonai
Apsauga nuo per dide-lès iškrovos, prietaisas išsijungia automatískai	žiba raudonai

Trikčių indikatorius

Gedimo indikatorius rodo, ar yra prietaiso gedimas:

Variklio valdymo sutri- mas

mirksi raudonos spalvos šviesa

Dulkių filtro valymas

→ Filtro valymo rankeną kelis kartus patraukite pirmyn ir atgal.

Dulkių maišelio ištustinimas

PAVOJUS

Susižalojimo pavojus! Prieš išimdami nešvarumų kamerą, išjunkite prietaisą.

Pastaba: tuštindami nešvarumų kamerą, užtikrinkite, kad nebūtų pažeista tarpinė juosta.

Pastaba: didžiausia leistina nešvarumų kameros apkrova yra 40 kg.

→ Išvalykite dulkių filtrą. → Patraukite į viršų nešvarumų kameros pavalkelį. → Ištraukite nešvarumų kamerą. → Ištustinkite nešvarumų kamerą. → Įstumkite nešvarumų kamerą. → Nešvarumų kameros pavalkelį paspauskite žemyn.

Prietaiso įjungimas

Išjunkite variklį. → Pasukite pagrindinį jungiklį į padėtį "0"

→ Pakelkite šoninę šluotą. Stovėjimo stabdžio fiksavimas. → Pagrindinio jungiklio raktą pasukite už padėties "0" ir ištraukite.

Transportavimas

△ PAVOJUS

Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti į jo svorį.

→ Išjunkite variklį. → Pagrindinio jungiklio raktą pasukite už padėties "0" ir ištraukite. Stovėjimo stabdžio fiksavimas. → Prietaisą prie ratų tvirtinkite pleištais. → Prietaisą apsaugokite įtempiamaisiais diržais arba lynais. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

1 Tvirtinimo vieta virš stūmimo rankenos

2 Tvirtinimo vieta po prietaiso gaubtu

Pastaba: atkreipkite dėmesį tvirtinimo varžtų žymes (grandinės simbolius) pagrindiniame rėme.

Pastaba: nesulenkite lyno ir trauklių.

Laikymas

△PAVOJUS

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį.

Laikinas prietaiso nenaudojimas

Ilgą laiką nenaudodami valomojo įrenginio, laikykitės šių reikalavimų:

→ Pastatykite prietaisą ant lygaus paviršiaus. → Išjunkite variklį. → Pagrindinio jungiklio raktą pasukite už padėties „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. → Apsaugokite jį, kad nenuriedėtų. → Pakelkite besisukantį šepetį. Tam užfiksuokite abi reguliuojamąsias rankenas viršutinėje angoje. → Pakelkite šoninę šluotą. → Išvalykite valomojo įrenginio išorę ir vidų. → Prietaisą laikykite saugioje ir sausoje vietoje. → Atjunkite baterijos gnybtus.

→ Įkraukite baterijas maždaug kas 2 mėnesius.

Priežiūra ir aptarnavimas

Bendrieji nurodymai

• Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas. Mobilių pramoniniam naudojimui skirtų prietaisų sauga turi būti tikrinama pagal VDE (Vokietijos elektrotechnikos asociacija) 0701.

Valymas

ATSARGIAI

Pažeidimo pavojus! Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpas sujungimas arba kitoks prietaiso pažeidimas).

DĖMESIO

Atlikdami valymo darbus, ištraukite įkroviklio kištuką iš lizdo.

Prieš valydami atjunkite baterijos pliusinio poliaus gnybtą.

Prietaiso vidaus valymas

△Pavojus

Sužalojimų pavojus! Naudokite respiratorių ir apsauginius akinius.

→ Atverkite prietaiso gaubtą. Prietaisą nuvalykite šluoste. → Nupūskite prietaisą suslėgtu oru. Uždarykite prietaiso gaubtą.

Prietaiso išorės valymas

Prietaisą nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.

Pastaba: nenaudokite agresyvių valymo priemonių.

Priežiūros intervalai

Naudotojo atliekami techninės priežiūros darbai

Kasdienė priežiūra:

→ Patikrinkite, ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusivijusios juostos. → Patikrinkite, ar veikia visi valdymo elementai. → Patikrinkite, kaip veikia visos kontrolinės lemputės.

Priežiūra kas savaitę:

→ Patikrinkite, ar įtemptas, nesusidėvėjęs ir veikia pavaros dirželis. → Patikrinkite, ar pakankamai lengvai juda trosai ir judančios dalys. → Patikrinkite, ar tinkamai nustatytos ir nesusidėvėjusios šlavimo juostos šlavimo srityje. → Patikrinkite besisukančio šepečio šlavimo plotą. → Išvalykite dulkių filtrą.

Pastaba: aprašymą žr. skyriuje „Techninės priežiūros darbai“.

Pastaba: visus techninės priežiūros darbus turi atlikti kliento įgalioti kvalifikuoti specialistai. Prašome bet kada kreiptis į firmos „Kärcher“ atstovus.

Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai

Techninė priežiūra praėjus pirmam mėnesiui arba po 5 eksploatavimo valandų:

→ Atlikite pirmąją patikrą.

Techninės priežiūros darbai kas 50 eksploatavimo valandų

Techninė priežiūra kas 100 eksploatavimo valandų arba kartą per pusmetį

Techninės priežiūros darbai kas 300 eksploatavimo valandų

Techninė priežiūra kas 500 eksploatavimo valandų arba kartą per metus

Pastaba: garantija suteikiama tik tais atvejais, kai garantijos teikimo laikotarpiu visus techninės priežiūros darbus pagal techninės priežiūros žurnalą atlieka įgaliota „Kärcher“ klientų aptarnavimo tarnyba.

Aptarnavimo darbai

Pasiruošimas:

Pastatykite prietaisą ant lygaus paviršiaus. → Pagrindinio jungiklio raktą pasukite į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas.

Bendrieji saugos reikalavimai

△PAVOJUS

Sužalojimo pavojus!

Išjungus variklį, visiškai sustoja praėjus maždaug 3-4 sekundėms. Tuo metu būkite toliau nuo pavaros mechanizmo.

△ĮSPĖJIMAS

Prieš atlikdami techninės priežiūros ir remonto darbus, palaukite, kol mašina pakankamai atvės.

Nelieskite įkaitusių dalių, pvz., pavaros variklio.

DĖMESIO

Atlikdami techninės priežiūros darbus, ištraukite įkroviklio kištuką iš lizdo.

Prieš atlikdami techninės priežiūros darbus, atjunkite baterijos pliusinio poliaus gnybtą.

DĖMESIO

Prieš versdami prietaisą, išimkite baterijas ir nesvarumų talpyklą ir nulenkite stūmimo rankeną į priekį. Prietaiso nestatykite ant stūmimo rankenos.

Prieš valydami prietaisą, atlikdami jo techninės priežiūros darbus ir keisdami dalis, būtinai prietaisą išjunkite.

Važiavimo pavaros lyno nustatymas

Nustatyti lyną iš naujo reikia, jei prietaiso pavaros galios nepakanka važiuojant įkalnėn.

→ Atverkite prietaiso gaubtą. → Atsukite antveržlę. → Nustatykite reguliuojamąjį varžtą. Tvirtai užveržkite antveržlę.

Stovėjimo stabdžio fiksavimas. Pašalinkite nešvarumus iš kameros. Pašalinkite valomojo veleno juostas arba virves.

Valomojo veleno keitimas

Keisti šepetį reikia, kai dėl nusidėvėjimo šepečio šerelių aiškiai suprastėja darbo rezultatai.

DĖMESIO

Prieš paverčiant prietaisą reikia išimti baterijas.

Prietaiso nestatykite ant stumimo rankenos.

Stovėjimo stabdžio fiksavimas. → Išimkite dulkių maišelį. → Išimkite baterijas. → Palenkite prietaisą atgal.

→ Pakelkite stambių atliekų sklendę, įspauskite guolio įdėklą ir palenkite besisukantį šepetį pirmyn. → Išimkite besisukantį šepetį. Ant pavaros ašies (kairėje) užmaukite naują besisukantį šepetį. → Kitoje pusėje besisukančio veleno balansyro angoje užfiksuokite guolio įdėklą.

ATSARGIAI

Pažeidimo pavojus! Užtikrinkite, kad besisukančio veleno balansyro angoje neužstrigtų šepečio šereliai.

Pastaba: sumontavę naują besisukantį šepetį, iš naujo nustatykite šlavimo plotą.

Besisukančio šepečio šlavimo ploto tikrinimas ir nustatymas

→ Pakelkite šluojamosios mašinos priekį, užvežkite ją ant lygaus grindinio, stipriai padengto dulkėmis arba kreida. Stovėjimo stabdžio fiksavimas. → Įjunkite besisukantį šepetį maždaug 15-30 sekundžių. → Pakelkite šluojamosios mašinos priekį ir pavežkite ją į šoną.

Šlavimo plotas yra tolygaus lygiakampio formos, kurio plotis yra 30-40 mm.

Nustatymo sritis (-) 1...10 (+)
Mažiausias šlavimo plotas 1
Didžiausias šlavimo plotas	10
Naujas besisukantis šepe-tys	1...3

Šlavimo ploto nustatymas:

→ Atverkite prietaiso gaubtą. → Nustatykite kairiąją ir dešiniąją reguliuojamąsias rankenas ir užfiksuokite toje pačioje angoje.

Reguliuojamąją rankeną užfiksuokite žemiau esančioje angoje (+): šlavimo plotas didinamas. Reguliuojamąją rankeną užfiksuokite aukščiau esančioje angoje (-): šlavimo plotas sumažinamas. → Patikrinkite šlavimo plotą.

Šoninės šluotos keitimas

Keisti šepetį reikia, kai dėl nusidėvėjusių šepetėlio šerių akivaizdžiai suprastėja darbo rezultatai.

Pastaba: prieš versdami prietaisą, išimkite nešvarumų kamerą ir palenkite pirmyn stūmimo rankeną. Nestatykite prietaiso ant stūmimo rankenos.

→ Išsukite 3 varžtus apatinėje šoninės šluotos dalyje. → Nuimkite šoninę šluotą. → Naują šoninę šluotą įkiškite ir tvirtai užveržkite.

Šoninės šluotos nuleidimo nustatymas

Nustatyti šepetį iš naujo reikia, kai dėl nusidėvėjusių šepetėlio šerių akivaizdžiai suprastėja darbo rezultatai.

→ Atverkite prietaiso gaubtą. → Atlaisvinkite sparnuotąsias veržles.

Nustatykite reguliuojamąjį varžtą. Tvirtai prisukite sparnuotąsias veržles.

Stambių atliekų sklendės pakėlimo nustatymas

Perstatyti reikia, jei stambių atliekų sklendės negalima pakankamai pakelti. - Jei valymo rezultatai prastėja, pavyzdžiui, priekinės dalies nusidėvėjimo, šiek tiek atleiskite lyną.

→ Atverkite prietaiso gaubtą. → Atsukite antveržlę. → Nustatykite reguliuojamąjį varžtą. Tvirtai užveržkite antveržlę.

Tarpinių juostų nustatymas ir keitimas

Pastaba: prieš versdami prietaisą, išimkite nešvarumų kamerą ir palenkite pirmyn stūmimo rankeną. Nestatykite prietaiso ant stūmimo rankenos.

Priekinė tarpinė juosta → Atleiskite tarpinės juostos fiksatorių. → Iš naujo nustatykite arba pakeiskite tarpinę juostą.

→ Tarpinės juostos apatinę padėtį nustatykite taip, kad ji būtų maždaug 0-10 mm išsikišusi atgal. → Nustatykite tarpinę juostą. → Priveržkite tarpinės juostos tvirtinamuosius varžtus. Galinė tarpinė juosta: Pašalinkite nešvarumų kamerą. → Atleiskite tarpinės juostos fiksatorių. → Iš naujo nustatykite arba pakeiskite tarpinę juostą. → Tarpinės juostos apatinę padėtį nustatykite taip, kad ji būtų maždaug 0-10 mm išsikišusi atgal. → Priveržkite tarpinės juostos tvirtinamuosius varžtus. ■ Šoninės tarpinės juostos → Atleiskite tarpinės juostos fiksatorių. → Iš naujo nustatykite arba pakeiskite tarpinę juostą. Norėdami nustatyti apatinę dalį, pakiškite daugiausiai 2 mm storio pagrindą. Nustatykite tarpinę juostą → Priveržkite tarpinės juostos tvirtinamuosius varžtus.

Dulkių filtro keitimas

ĮSPĖJIMAS

Prieš keisdami dulkių filtrą, išvalykite nešvarumų kamerą. Dirbdami su filtravimo įranga, naudokite respiratorių. Laikykitės saugos reikalavimų dėl smulkių dulkių.

ATSARGIAI

Pažeidimo pavojus!

→ Neplaukite dulkių filtro. Stovėjimo stabdžio fiksavimas. → Išvalykite dulkių filtrą.

Prieš laikrodžio rodyklę užsukite dulkių filtro dangčio užsukamąjį dantelį. → Nuimkite dulkių filtro dangtį. → Pakeiskite dulkių filtrą. Patikrinkite, ar tinkamai įdėtas dulkių filtras (žr. pav.). → Iki galo užveržkite užsukamąjį dangtelį.

ATSARGIAI

Jei užsukamasis dangtelis užveržiamas ne iki galo, prietaisas gali būti pažeistas. Pastaba: montuodami naują filtrą, užtikrinkite, kad nebūtų pažeistos jo klostės.

Saugiklio / relės keitimas

KM 75/40 W Bp

1 Saugiklis F1 (50 A) 2 Saugiklis F2 (2 A) 3 Relė 4 Baterijos įkroviklio kištukas

Atidarykite prietaiso gaubtą.

→ Pakeiskite pažeistą saugiklį ar relę.

KM 75/40 W Bp Pack

Saugiklis yra ant baterijos gnybto.

Dalys

Minkšta šoninë šluota 6.905-626.0
Skirta smulkiosioms dalelëms ant vidaus paviršių, atspari drëgmei.
Besisukantis šepets, minkstas	6.906-886.0
Irenginys su natūralaus pluošto šeriais: specialiai šluoti smulkias dulkes nuo lygių grindu patalpose. Neatsparus drëgmei, netinkamas abrazy-viniams paviršiams!

Besiukantis šepets, kietas	6.906-885.0
Skirta jsisenéjusiems nešvarumams ant išorès paviršiu, atspari drègmei.
Besiukantis šepets, antistatinis	6.906-950.0
Statiškai jsikraunantiems paviršiams, pa-vzdziiui, kilimams ar dirbtinei vejai
Kilimu siurbimo Žrengi-nys	2.641-571.0
Turinys: filtras, antistatinis šepets, trigu-bas kreipiamasis ratukas

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų rinkai išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Siurbiamasis įrenginys

Tipas: 1.049-xxx

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Pagalba gedimu atveju
Gedimas Šalinimas
Prietaisas nejsijungia	Gaubto kontaktinis jungiklis išjungé prietaisa. [renginio gaubto uždarymas
	Bateriju jkrovimas
	Patikrinkite perkrovos saugiklj
	Kreipkités j „Kärcher“ kclientu aptarnavimo tarryba
Variklis veikia, tačiu mašina neva-žiuoja	Nustatykite važiavimo pavaros lyna
	Patikrinkite trapecinj dirža
	Kreipkités j „Kärcher“ kclientu aptarnavimo tarryba
Vázniudamas j jkalné, prietaisas sustoja	Pasirinkite kelia su Žemesne jkalne
	Patikrinkite perkrovos saugiklj
	Nustatykite važiavimo pavaros lyna
	Patikrinkite trapecinj dirža
	Kreipkités j „Kärcher“ kclientu aptarnavimo tarryba
Valomasis velenas sustoja, sutriki-mu indicatorius šviečia raudonai	Pagrindinj jungiklj pasukite j „OFF“ padétj, patikrinkite, ar šepeciuosenejstrigo daiktu. Priirekus pa-sirinkite mazesne jkalné. Věl junkite pagrindiniu jungikliu. Keleta kartu pakartojus sj procesa, valdy-moSYSTEMA priverstinai sustabdoma 2 minutěms, kad atauštu. Tuo metu prietaiso negalèsite jjungti.
Prietaisas valo netinkamai	Patikrinkite, ar nesusidévëje valomasis velenas ir šoninë šluota ir, jei reikia, pakeiskite.
	Patikrinkite, kaip veikia stambiu atlieku sklendë
	Iš naujo nustatykite stambiu atlieku sklendës lyna (reguliujoamuju varžtu)
	Patikrinkite, ar pakankamai jtemtas ir tinkamai veikia diržas, jei reikia, pakeiskite jj.
	Perstatykite šlavimo plota
	Pakeiskite besisukantj šepeti
	Kreipkités j „Kärcher“ kclientu aptarnavimo tarryba
Prietaisas dulkéja	Patikrinkite, kaip veikia stambiu atlieku sklendë
	Iš naujo nustatykite stambiu atlieku sklendës lyna (reguliujoamuju varžtu)
	Patikrinkite ir išvalykite arba pakeiskite dulkiu filtrà
	Neplaukite dulkiu filtrò.
	Ištušinkite dulkiu maišelj
	Pakeiskite nešvarumü kameros tarpiklj
	Patikrinkite dulkiu filtru tarpiklj
	Patikrinkite, ar nenusidévëje tarpinës juostos, jei reikia, nustatykite arba pakeiskite.
Blogai valomi pakraščiai	Papildomai nustatykite šoninës šluotos nuleidimä
	Pakeiskite šoninës šluota
	Nuleiskite šoninës šluota
	Patikrinkite šoninës šluotos pavaros dirža
	Kreipkitës j „Kärcher“ kclientu aptarnavimo tarryba
Neveikia šoninës šluotos pakëlimo systemd	Patikrinkite šoninës šluotos pakëlimo systemd lyna
	Kreipkitës j „Kärcher“ kclientu aptarnavimo tarryba
Naujas besisukantis šepets liečia nešvarumü kamera	Patikslnkite šlavimo ploto nuostatas abi reguliuojamasias rankenas užfiksuodami aukštesnëje an- goje (1...3)

Techniniai duomenys

		KM 75/40 W Bp KM 75/40 W Bp Pack
Mašinos duomenys
Ilgis x plotis x aukštis (stūmimo rankena išlankstyta)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Ilgis x plotis x aukštis (stūmimo rankena sulankstyta)	mm	1160 x 750 x 930	1160 x 750 x 930
Masé (be bateriju)	kg	79	79
Masé (su baterijomis) kg 125 125
Leistinas bendras svoris	kg 205 205
Judějimo ir šlavimo greitis	km/h	4,5	4,5
Vázziavimo posvyris (maks.)	%	12	12
Valomojo valeno skersmuo	mm 265 265
Soninês Šluotos skersmuo	mm 410 410
Didžiausias plotas	m2/h	3400	3400
Darbiné pusé be šoninês Šluotos	mm	550	550
Darbiné pusé su šonine Šluota	mm	750	750
Nešvarumu kameros talpa	I	40	40
Apsuga nuo purškiamo vandens	--	IPX 3	IPX 3
Variklis
Tipas	--	Nuolatinês srovés nuotolinis magnetinis variklis Sukimosi kryptis j dešné
Itampa	V	24	24
Nominaloji srové	A	22	22
Nominaloji galia	W	400 400
Apsukú kiekis	1/min	2750	2750
Saugiklio rūsis	--	IP 20	IP 20
Baterija
Tipas	--	--	2x 12 V GiV
Talpa	Ah	--	60 (5h)
Svoris	kg --	23
Visiškai išsikrovusios baterijos jkrovimo trukmè	h	--	12
Darbo trukmè po keliç jkrovimü	h	--	ca. 1,5-2
Ikroviklis
Tinklo Šlampa	V~	--	230
Išvado Šlampa	V	--	24
Ikrovímo srové	A	--	10
Tinklo dažnis	Hz	--	50/60
Elektros saugikliai
Centrinis	A	50	50
Valdymo sistemas saugiklis	A	2	--
Apsuga nuo per didelës iškrovos	--	per rele	per rele
Ikroviklis		--- T4A / 250 V AC
Filtravimo ir siurbimoSYSTEMA
Smulkić nešarumu filtrato platas	m2	1,8	1,8
Naudojimo kategorija Sveikatai nepavojingu dulkić filtras	--	L	L
Slurbimo sistemas nominalus subatmosferinis slëgis	mbar	5	5
Slurbimo sistemas nominaloji siurbimo apimtis	I/s	45	45
Aplinkos salygos
Darbiné temperatura	°C	nuo -5 iki +40	nuo -5 iki +40
Ikrovímo temperatura		---	Kambario temperatura
Öro drégmè, nasvari bi	%	0 - 90	0 - 90
Nustatytos vertës pagal EN 60335-2-72
Garso slegio lygis LpA	dB(A)	71	71
Neapibržtis KpA	dB(A)	3	3
Garantuotas triukšmo lygis LwA + neapibržtis KwA	dB(A)	88	88
Neapibržtis KwA		2	2
Delno/rankos vibracijos poveikis	m/s2	3,7	3,7
Nesaugumas K	m/s2	0,2	0,2

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

Prieš pradėdami naudoti įrenginį, perskaitykite

originalią instrukciją su eksploatacija, prieš tai atlikite pagal ją ir saugokite ją ateičiai arba perduokite kitam savininkui.

IpaBnJIbHe 3aCTocyBaHHa. UK 1

Ppns3haeHHa. UK 1

3araanbhi Bka3iBkn UK 1

Ppabunla 6e3nekn UK 2

EJemEnTuynpaBnHHiayHK-

LioHaJIbHi By3nI. UK 3

Ipeep noaTkom po6oTu. UK 4
