NAUDOJIMO INSTRUKCIJA UNI_GPH_01 Uniprodo

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda.

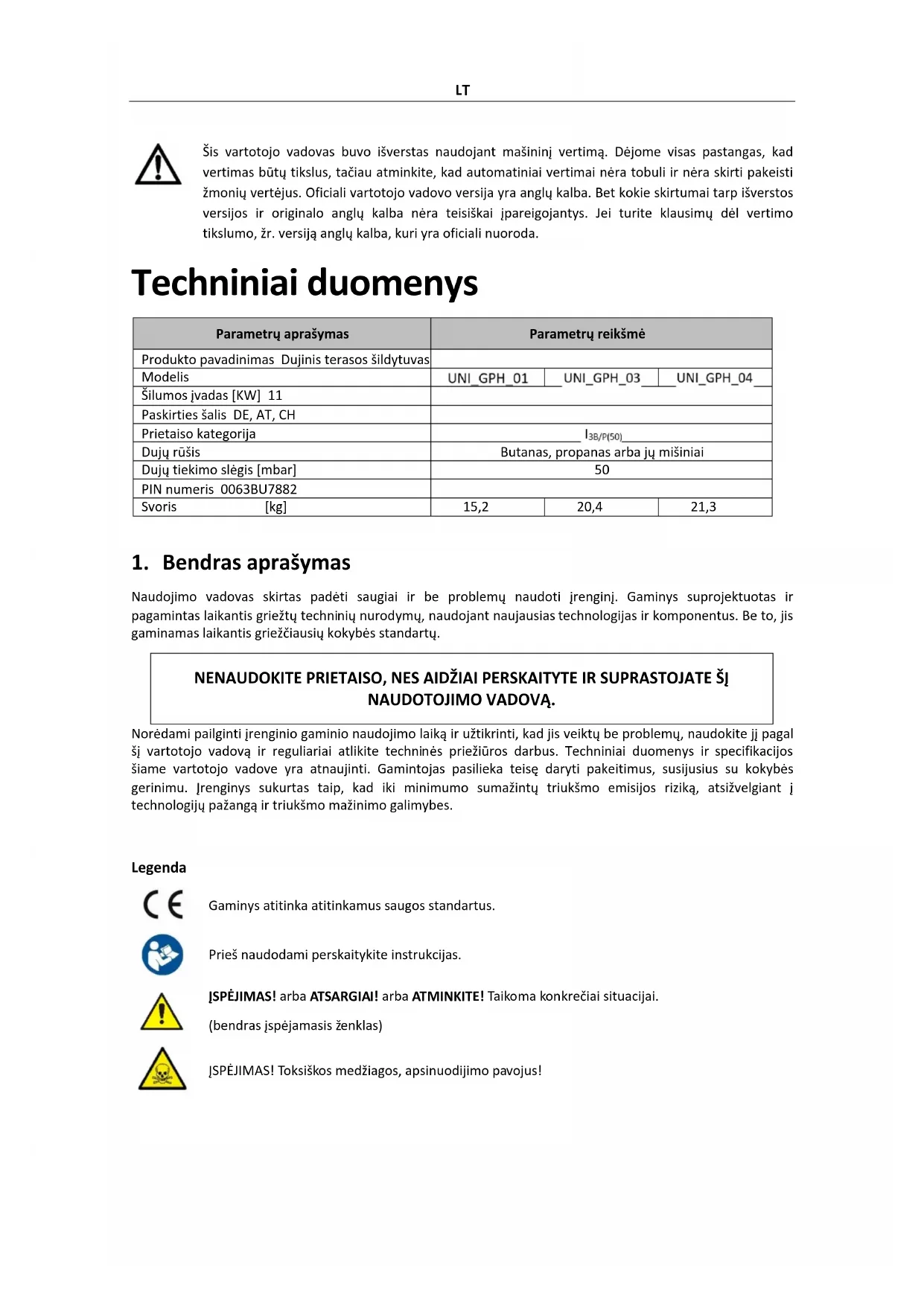

Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas Dujinis terasos šildytuvas
Modelis	UNI_GPH_01	UNI_GPH_03	UNI_GPH_04
Šilumos įvadas [KW] 11
Paskirties šalis DE, AT, CH
Prietaiso kategorija	I_3B/P(50)
Dujų rūšis	Butanas, propanas arba jų mišiniai
Dujų tiekimo slėgis [mbar]	50
PIN numeris 0063BU7882
Svoris [kg]	15,2	20,4	21,3

1. Bendras aprašymas

Naudojimo vadovas skirtas padėti saugiai ir be problemų naudoti įrenginį. Gaminys suprojektuotas ir pagamintas laikantis griežtų techninių nurodymų, naudojant naujausias technologijas ir komponentus. Be to, jis gaminamas laikantis griežčiausių kokybės standartų.

NENAUDOKITE PRIETAISO, NES AIDŽIAI PERSKAITYTE IR SUPRASTOJATE ŠJ NAUDOTOJIMO VADOVA.

Norėdami pailginti įrenginio gaminio naudojimo laiką ir užtikrinti, kad jis veiktų be problemų, naudokite jį pagal šį vartotojo vadovą ir reguliariai atlikite techninės priežiūros darbus. Techniniai duomenys ir specifikacijos šiame vartotojo vadove yra atnaujinti. Gamintojas pasilieka teisę daryti pakeitimus, susijusius su kokybės gerinimu. įrenginys sukurtas taip, kad iki minimumo sumažintų triukšmo emisijos riziką, atsižvelgiant į technologijų pažangą ir triukšmo mažinimo galimybes.

Legenda

Gaminys atitinka atitinkamus saugos standartus.

Prieš naudodami perskaitykite instrukcijas.

JSPĖJIMAS! arba ATSARGIAI! arba ATMINKITE! Taikoma konkrečiai situacijai.

(bendras jspėjamasis ženklas)

JSPĖJIMAS! Toksiškos medžiagos, apsinuodijimo pavojus!

Nelieskite!

DĖMESIO! Karštas paviršius, nudegimų pavojus!

ATKREIPKITE DĖMES!! Šio vadovo brėžiniai yra tik iliustravimo tikslais ir kai kuriomis detalėmis gali skirtis nuo tikrojo gaminio.

2. Naudojimo saugumas

DÈMESIO!

Perskaitykite visus saugos įspėjimus ir instrukcijas. Perspėjimų ir nurodymų nesilaikymas gali sukelti rimtų sužalojimų ar net mirtį.

Sąvokos „irenginys“ arba „produktas“ vartojamos įspėjimuose ir instrukcijose:

Dujinis terasos šildytuvas

2.1. Saugumas darbo vietoje

a) Isitikinkite, kad darbo vieta yra švari ir gerai apšviesta. Netvarkinga arba prastai apšviesta darbo vieta gali sukelti nelaimingų atsitikimų. Stenkitės galvoti į priekį, stebėti, kas vyksta, ir dirbdami su įrenginiu vadovaukitės sveiku protu.

b) Nenaudokite prietaiso potencialiai sprogioje aplinkoje, pavyzdžiui, ten, kur yra degių skysčių, dujų ar dulkių. Prietaisas sukuria kibirkštis, kurios gali uždegti dulkes ar garus.

c) Pastebėję pažeidimą ar neregularų veikimą, nedelsdami išjunkite įrenginį ir nedelsdami praneškite apie tai prižiūrėtojui.

d) Jei nesate tikri, ar gaminys veikia tinkamai, arba pastebėjote pažeidimų, susisiekite su gamintojo aptarnavimo centru.

e) Tik gamintojo techninės priežiūros centras gali taisyti gaminį. Nebandykite taisyti patys!

f) Prietaisą naudokite gerai védinamoje vietoje.

g) Reguliariai tikrinkite saugos etikečių būklę. Jei etiketės nejskaitomos, jas reikia pakeisti.

h) Išsaugokite šj vadovą, kad galėtumėte pasinaudoti ateityje. Jei šis įrenginys perduodamas trečiajai šaliai, kartu su juo turi būti perduotas ir vadovas.

i) Pakavimo elementus ir mažas surinkimo dalis laikykite vaikams nepasiekiamoje vietoje.

j) Saugokite jrenginj nuo vaikų ir gyvūnų.

k) Jei šis prietaisas naudojamas kartu su kita jranga, taip pat turi būti laikomasi likusių naudojimo instrukciju.

Prisimink! Naudodami jrenginj saugokite vaikus ir kitus pašalinius asmenis.

2.2. Asmeninis saugumas

a) Nenaudokite prietaiso pavarge, susirge arba apsvaigę nuo alkoholio, narkotinių medžiagų ar vaistų, kurie gali labai pabloginti gebėjimą valdyti prietaisą.
b) Prietaisą gali tvarkyti tik fiziškai tinkami asmenys, kurie gali jj valdyti, tinkamai apmokyti, susipažinę su šiuo vadovu ir apmokyti laikantis profesinės sveikatos ir saugos reikalavimų.
c) Dirbdami su jrenginiu vadovaukitės sveiku protu ir būkite budrūs. Laikinas koncentracijos praradimas naudojant prietaisą gali sukelti rimtų sužalojimų.
d) Prietaisas néra žaislas. Vaikai turi būti prižiūrimi, kad jie nežaistų su įrenginiu.
e) Nekiškite rankų ar kitų daiktų į prietaisą, kai jis naudojamas!

2.3. Saugus jrenginio naudojimas

a) Nenaudokite jrenginio, jei „ON/OFF“ jungiklis neveikia tinkamai (nejjungia ir neišjungia jrenginio). Prietaisai, kurių negalima jjungti ir išjungti naudojant jjungimo/išjungimo jungiklj, yra pavojingi, jų negalima naudoti ir juos reikia taisyti.
b) Prieš pradėdami reguliuoti, valyti ir prižiūrėti, atjunkite jrenginį nuo maitinimo šaltinio. Tokia prevencinė priemonė sumažina atsitiktinio įsijungimo riziką.
c) Kai nenaudojate, laikykite saugioje vietoje, nepasiekiamoje vaikų ir žmonių, kurie nėra susipažinę su prietaisu ir neperskaitė vartotojo vadovo. Prietaisas gali kelti pavojų nepatyrusių naudotojų rankose.
d) Laikykite prietaisą nepriekaiśtingos techninės būklės. Prieš kiekvieną naudojimą patikrinkite, ar nėra bendru pažeidimų, ypač patikrinkite, ar judančiose dalyse nėra įtrūkusių dalių ar elementų ir ar nėra kitų sąlygų, kurios gali turėti įtakos saugiam įrenginio veikimui. Jei aptinkama pažeidimų, prieš naudodami prietaisą atiduokite taisyti.
e) Prietaisą laikykite vaikams nepasiekiamoje vietoje.
f) Prietaiso remonta arba techninę priežiūrą turi atlikti kvalifikuoti asmenys, naudojant tik originalias atsargines dalis. Tai užtikrins saugų naudojimą.
g) Kad prietaisas veiktų patikimai, nenuimkite gamykloje sumontuotų apsaugų ir neatlaisvinkite varžtų.
h) Gabendami ir tvarkydami prietaisą tarp sandėlio ir paskirties vietos, laikykitės darbuotojų sveikatos ir saugos principų, taikomų gabenant rankiniu būdu, galiojančių šalyje, kurioje įrenginys bus naudojamas.
i) Darbo metu nejudinkite, nereguliuokite ir nesukite prietaiso.
j) Nepalikite šio prietaiso be priežiūros, kai jis naudojamas.
k) Reguliariai valykite prietaisą, kad nesikauptų sunkiai jveikiami nešvarumai.
I) Prieš kiekvieną naudojimą įsitikinkite, kad antgalis yra tinkamai sumontuotas įrenginyje, o žarna yra tinkamai pritvirtinta ir nepažeista.
m) Neviršykite rekomenduojamo tiekimo slėgio, nes galite sugadinti įrenginį.
n) Prietaisas néra žaislas. Vaikai negali atlikti valymo ir priežiūros darbų be suaugusio asmens priežiūros.
o) Draudžiama kištis i jrenginio konstrukciją keisti jo parametrus ar konstrukciją.
p) Prietaisą laikykite toliau nuo ugnies ir karščio šaltinių.
q) Neviršykite didžiausio leistino darbinio slėgio!
r) Neuždenkite ventiliacijos angų!

s) PASTABA: Veikimo metu kai kurie prietaiso elementai labai jkaista – nusiplikymo pavojus!

t) Negalima viršyti didžiausio leistino duju tiekimo j prietaisą slėgio! Naudokite tik duju tiekimą su slėgio reguliatoriumi ir tinkamais purkštukais.

DÉMESIO! Nepaisant saugios prietaiso konstrukcijos ir jo apsauginių savybių bei papildomų operatorių saugančių elementų naudojimo, naudojant prietaisą išlieka nedidelė nelaimingo atsitikimo ar susižalojimo rizika. Naudodami jrenginį būkite budrūs ir vadovaukitės sveiku protu.

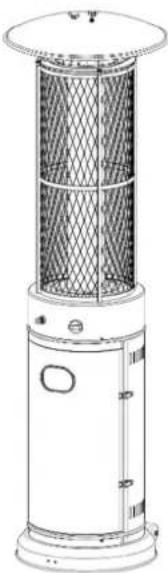

3. Naudokite gaires

Produktas skirtas profesionaliam naudojimui didelėse lauko erdvėse, užtikrinantis efektyvų šildymą šaltu oru. Jis užtikrina patogią aplinką svečiams tokiose vietose kaip restoranų terasos ar prekystaliai. Gaminį galima perkelti į norimą vietą naudojant įmontuotus volelius, todėl tai yra praktiškas sprendimas palaikant šilumą lauko sąlygomis.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl jrenginio naudojimo ne pagal paskirtį.

3.1. Pasiruošimas naudojimui

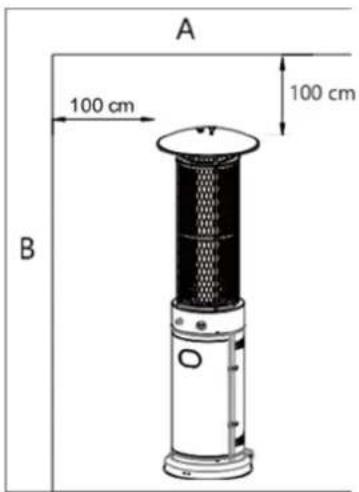

PRIETAISU VIETA

A 100 cm 100 cm B

A- Lubos
B- Siena

a) Produktas visų pirma skirtas naudoti tik lauke. Visada užtikrinkite pakankamą gryno oro vėdinimą.
b) Visada išlaikykite tinkamą tarpą nuo neapsaugotų degių medžiagų.

ty viršus 100 cm, o šonai – mažiausiai 100 cm.

c) Produktas turi būti pastatytas ant lygaus tvirto pagrindo.
d) Niekada nenaudokite gaminio sprogioje aplinkoje, pvz., vietose, kur laikomas benzinas ar kiti degūs skysčiai ar garai.
e) Norédami apsaugoti gaminj nuo stipraus véjo, tvirtai pritvirtinkite pagrindą prie žemės varžtais.

DUJU REIKALAVIMAI

a) Naudokite tik propaną, butaną arba šių dujų mišinį.
b) Naudojamas slėgio regulatorius ir žarnos mazgas turi atitikti vietinius standartinius reikalavimus.
c) Montuojant turi būti laikomasi vietinių taisyklių arba, jei tokių kodeksų nėra, suskystintųjų naftos dujų laikymo ir tvarkymo standartus.
d) Jlenktas, surūdijęs arba pažeistas bakas gali kelti pavojų, todėl bako tiekėjas turi jį patikrinti. Niekada nenaudokite bako su pažeista vožtuvo jungtimi.
e) Bakas turi būti pastatytas taip, kad iš darbinio cilindro galėtų pasišalinti garai.
f) Niekada nejunkite nereguliuojamo bako prie šildytuvo.

NUOTEIKIMO TESTAS

Gamykloje prieš išsiunčiant šildytuvo dujų jungtys patikrinamos dėl sandarumo. Tačiau įrengimo vietoje turi būti atliktas išsamus dujų sandarumo patikrinimas dėl galimo netinkamo naudojimo gabenimo metu arba pernelyg didelio slėgio.

a) Paruoškite muilo tirpalą sumaišydami lygiomis dalimis skysto ploviklio ir vandens. Užtepkite tirpalą purškimo buteliuku, šepetėliu ar skuduru. Jei yra dujų nuotėkis, sujungimo vietose susidarys muilo burbuliukai.

b) Atlikite sandarumo bandymą naudodami pilną duju balioną.
c) Isitikinkite, kad apsauginis valdymo vožtuvas nustatytas j OFF padėtį.
d) IJUNKITE duju tiekimą.
e) Atsiradus nuotėkiui, nedelsdami išjunkite duju tiekimą. Priveržkite nesandarias jungtis, jjunkite duju tiekimą ir dar kartą patikrinkite, ar nėra nuotėkio.
f) Niekada neatlikite sandarumo testo rūkant.

Prieš naudodami pirmą kartą, išardykite prietaisą ir visas jo dalis ir išvalykite.

3.2. Surinkimas

REIKALINGI JRANKIAI

a) Vidutinio ašmenų Phillips atsuktuvas
b) Purškiamas butelis su muilo tirpalu sandarumo patikrinimui

UNI_GPH_03 & UNI_GPH_04

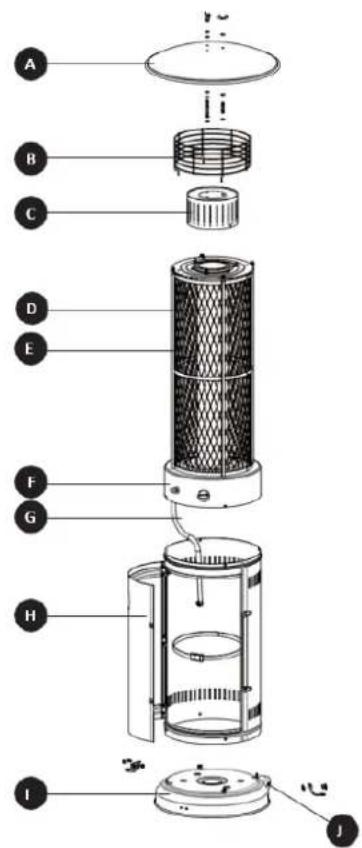

DALIŲ SCHEMA

Dalies numeris Aprašymas Kiekis
A	Atšvaitas
B Viršutinis apsauginis tinklelis 1
C	Tinklelis
D Rombinis apsauginis tinklelis 1
E	Šildymo	korpusas
F	Valdymo	déžutè
G	Dujų žarna 1
H	Cilindro	korpusas
aš	Bazė	1
J	Ratas

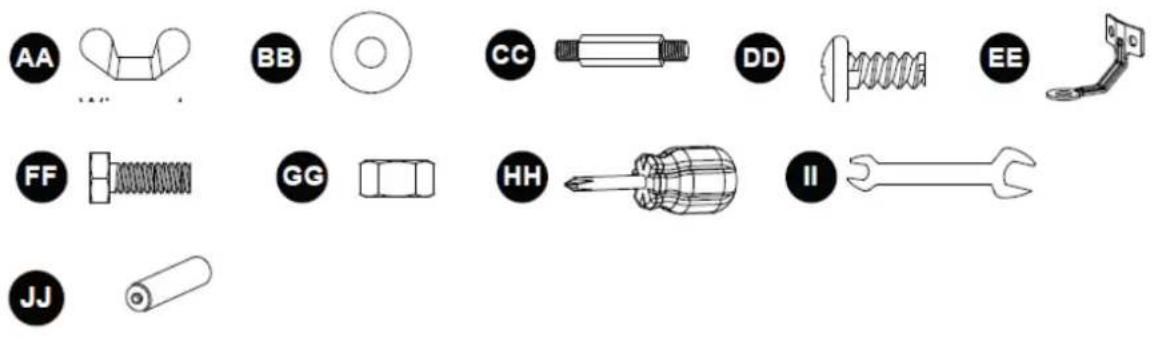

TECHNINÉS IRANGOS TURINYS

Skaičius	Aprašymas
AA	Sparninė veržlė	3
BB	Poveržlė 6	15
CC	Stud
DD Varžtas M5 *	10 11
EE	Jžeminimo fiksatorius	3
FF	Varžtas M6 * 10	6
GG	Veržlė M6	6
HH	Philips atsuktuvas	1
II	Veržliaraktis
JJ	AAA baterija (1,5 V)	1

SURINKIMO PROCEDÜROS

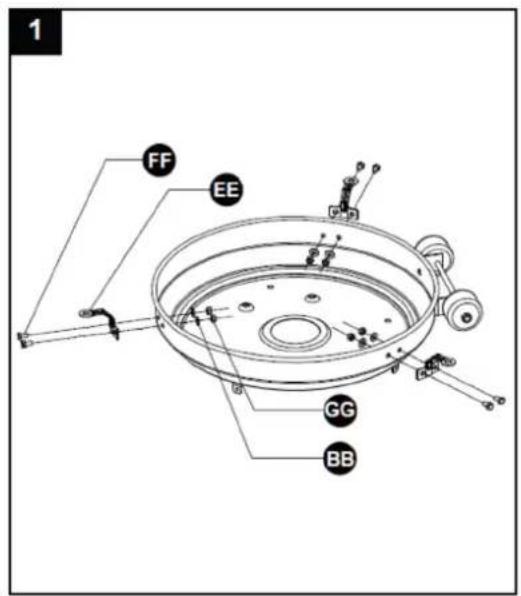

1. Norėdami apsaugoti gaminį nuo stipraus vėjo, tvirtai pritvirtinkite pagrindą prie žemės varžtais. Apverskite pagrindą ir pritvirtinkite jžeminimo inkarą prie pagrindo naudodami M6 * 10 varžtą ir poveržlę Φ6, kaip parodyta diagramoje. Jžeminimo inkarą pritvirtinkite veržle M6. Pakartokite procesą su likusiais dviem jžeminimo inkarais, tada gražinkite pagrindą i vertikalią padėtį.

Naudota aparatūra

BB EE FF

Poveržlé Φ6*6

Jžeminimo fiksatorius*3

Varžtas M6 * 10 * 6

Veržlé M6*6

Veržliaraktis*1

1 FF EE GG BB

1. Surinkite cilindro korpusa.

Pritvirtinkite cilindro korpusą prie pagrindo naudodami 4 vnt varžtus M5 * 10.

Naudota aparatūra

Varžtas M5 * 10 * 4

„Philips“ atsuktuvas*1

2 F DD

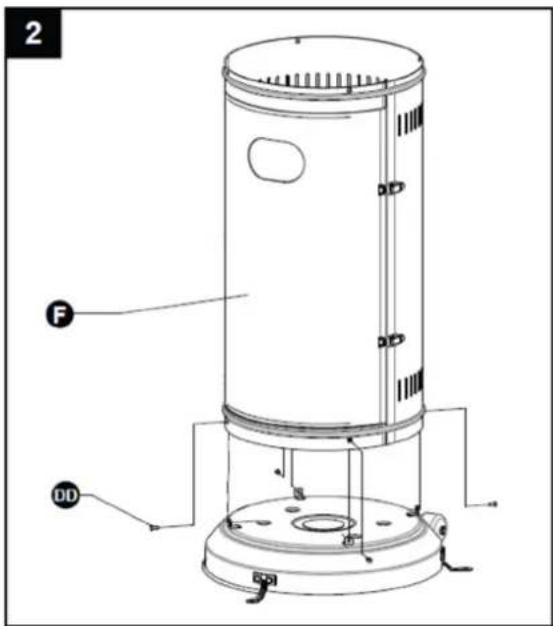

1. Surinkite šildymo korpusa.

Pritvirtinkite šildymo korpusą prie cilindro korpuso naudodami 4 vnt varžtus M5 * 10.

Naudota aparatūra

Varžtas M5 * 10 * 4

„Philips“ atsuktuvas*1

3 D DD

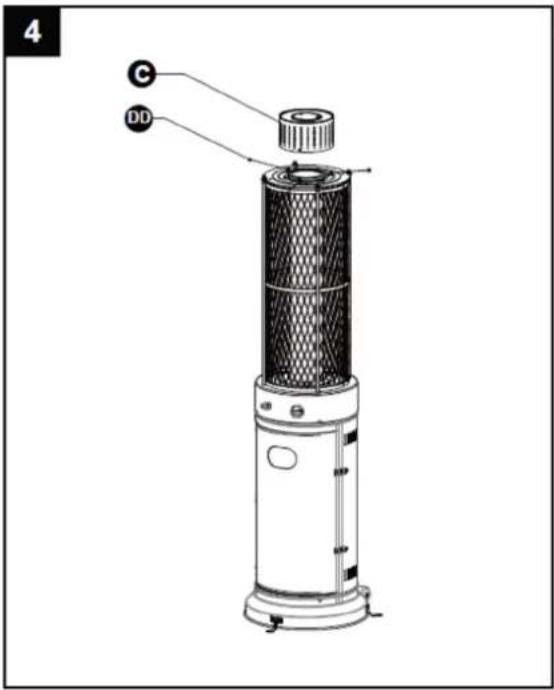

1. Surinkite tinklelj.

Pritvirtinkite tinklelj prie šildymo korpuso naudodami 3 vnt varžtus M5 * 10.

Naudota aparatūra

Varžtas M5 * 10 * 3

„Philips“ atsuktuvas*1

4 C DD

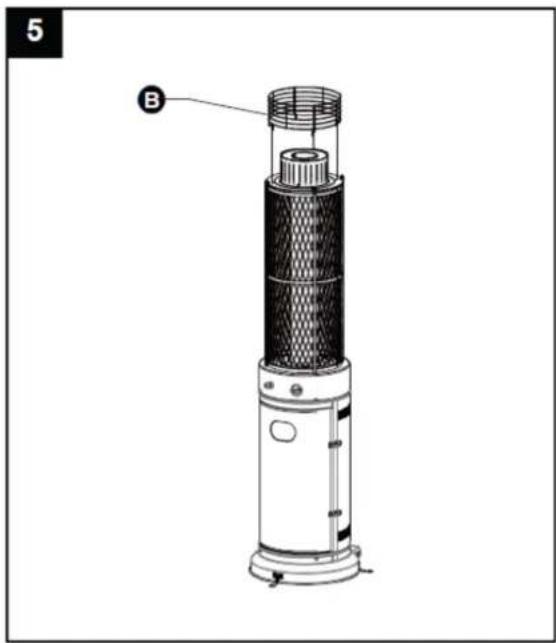

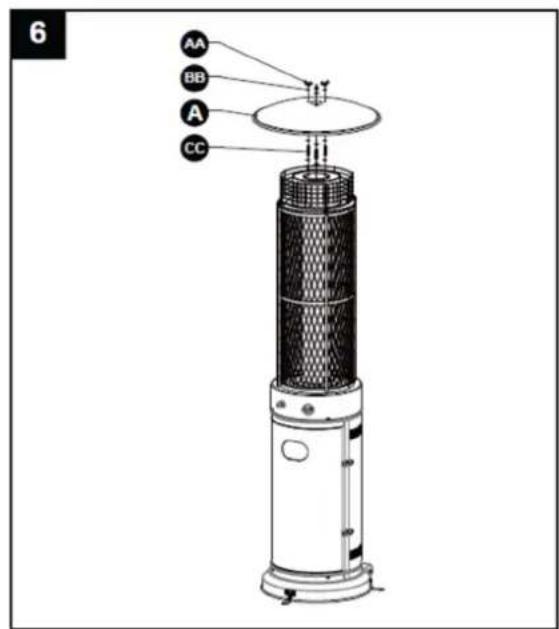

1. Sumontuokite viršutinj apsauginj tinklelj tiesiai prie šildymo korpuso.

ATSARGIAI! Nekabinkite drabužių ar kitų degių medžiagų ant gaminio ir nedėkite ant gaminio o. KARŠTA! NELIESKITE!

a) Prisukite 3 vnt smeigę prie tinklo viršaus, naudodami 3 vnt poveržlę Φ6 apačioje ir 3 vnt poveržlę Φ6 j viršų.

b) Uždėkite atšvaitą ant kaiščio ir pritvirtinkite juos naudodami 3 vnt sparninę veržlę ir 3 vnt poveržlę.

Naudota aparatūra

Sparniné veržlé*3

Poveržlė Φ6*9

Stud*3

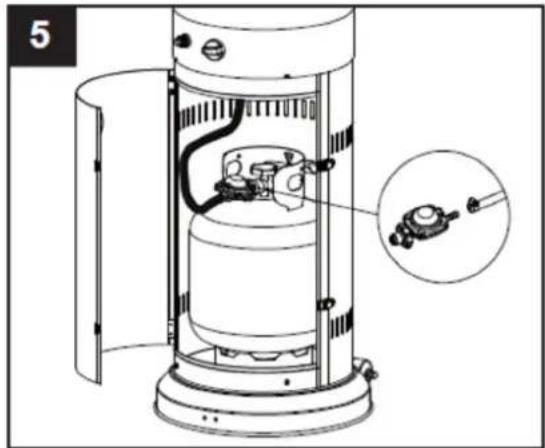

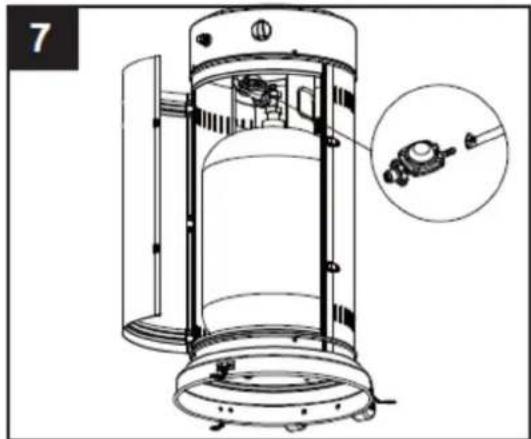

1. Prijunkite duju žarną ir reguliatorių, tada prijunkite reguliatorių prie duju baliono.

JSPĖJIMAS! Užtikrinkite, kad žarna nesiliestų su aukštos temperatūros paviršiais, nes dėl to ji lydyti ir nutekėti, o tai gali sukelti gaisrą.

Kai balionas yra šildytuvo viduje, tvirtai pritvirtinkite jj dirželiu arba blokiniu diržu.

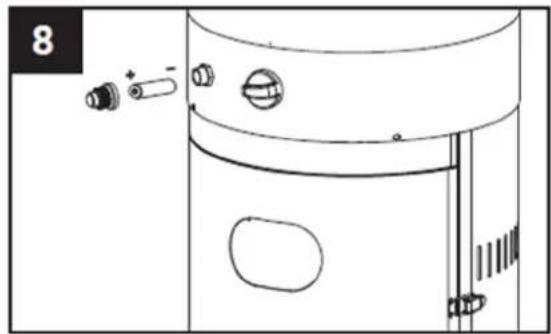

1. Atsukite jungiklio mygtuką, jdėkite nedidelę bateriją ir priveržkite jungiklio mygtuką.

Naudota aparatūra

AAA baterija (1,5 V) *1

1. Nuotėkio patikrinimas.

Šią procedūrą reikia atlikti prieš pirmą kartą naudojant, kasmet ir kiekvieną kartą, kai keičiami arba atliekami dujų komponentai. Šio bandymo metu nerūkykite ir pašalinkite visus uždegimo šaltinius. Žemiau esančioje diagramoje rasite tikrinamas sritis. Pasukite visus degiklio valdiklius į išjungimo padėtį ir atidarykite dujų tiekimo vožtuvą. Lygių dalių skysto muilo ir vandens tirpalu užtepkite visas jungtis ir jungtis, jskaitant reguliatorių, žarną, kolektorius ir vožtuvus.

Jei atsiranda burbuliukų, tai rodo dujų nuotėkį. Priveržkite atsilaisvinusias jungtis arba pakeiskite sugedusias dalis. Pasirūpinkite, kad gaminį patikrintų sertifikuotas dujų montuotojas.

Jei nuotėkis išlieka, nedelsdami išjunkite dujų tiekimą, atjunkite jį ir leiskite gaminį patikrinti sertifikuotam dujų montuotojui arba pardavėjui. Nenaudokite gaminio, kol nuotėkis nebus visiškai pašalintas.

JSPÉJIMAS!

- Sandarumo bandymas turi būti atliekamas kasmet ir kiekvieną kartą, kai pajungiamas balionas arba pakeičiama duju sistemos dalis.

- Niekada nenaudokite atviros liepsnos, kad patikrintumėte, ar nėra duju nuotėkio. Jsitikinkite, kad toje vietoje nėra kibirkščių ar atviros liepsnos, kol tikrinate, ar nėra nuotėkio. Kibirkštys arba atvira liepsna gali sukelti gaisrą arba sprogimą, sugadinti turtą, rimtus kūno sužalojimus arba mirtį.

Dalies numeris Aprašymas Kiekis
A Liepsnos ekrano apsauga 1
B	Degiklio	surinkimas
C	Cilindro	korpusas
D	Bazė	1
E	Ratas

TECHNINÈS IRANGOS TURINYS

Skaičius	Aprašymas
AA Varžtas M8 *	16 2
BB	M8 Flanšinė veržlė	2
CC Varžtas M5 *	8 8
DD	M6 kupolinė veržlė	1
EE	Philips	atsuktuvas
FF	Veržliaraktis
GG	AAA baterija (1,5 V)	1

Kiekis

SURINKIMO PROCEDUROS

1. Naudokite 2 vnt varžtus M8 * 16 ir M8 flanšo veržles, kad pritvirtintumėte laikiklj su ratu prie pagrindo.

Naudota aparatūra

Varžtas M8 * 16 * 2

M8 Flanšinė veržlė*2

Veržliaraktis*1

1 D B E A

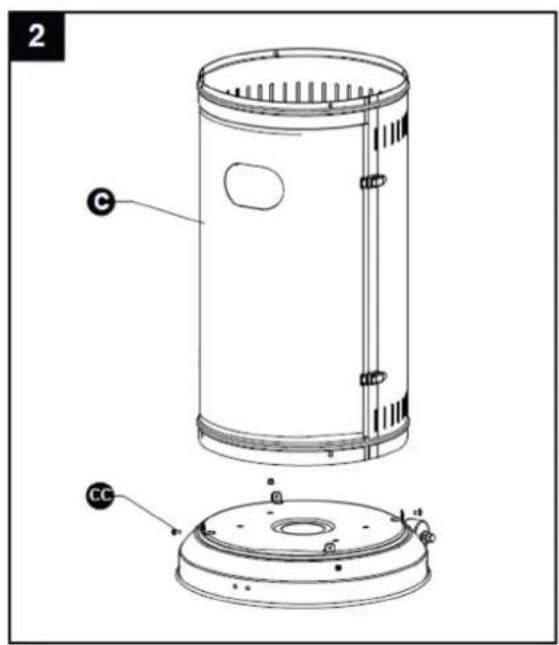

1. Naudokite 4 vnt varžtus M5 * 8, kad sujungtumėte cilindro korpuso pagrindą ir stovą.

Naudota aparatūra

Varžtas M5 * 8 * 4

„Philips“ atsuktuvas*1

2 C CC

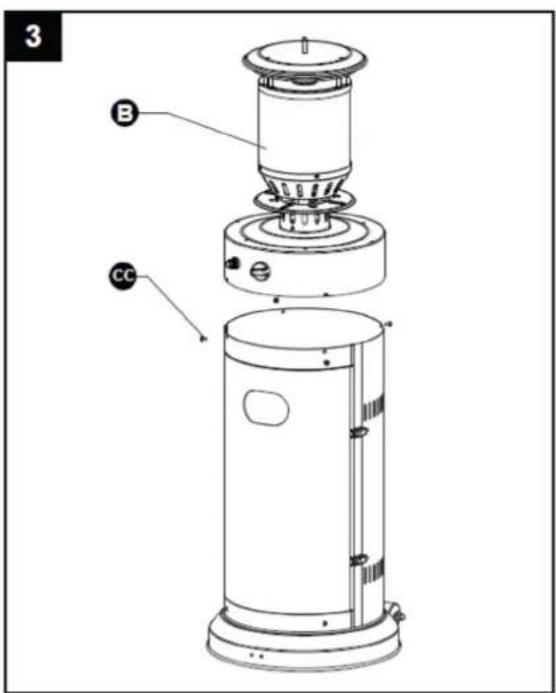

1. Naudokite 4 vnt varžtus M5 * 8, kad sujungtumėte degiklio galvutę ir cilindro korpuso korpusą.

Naudota aparatūra

Varžtas M5 * 8 * 4

„Philips“ atsuktuvas*1

3 B CC

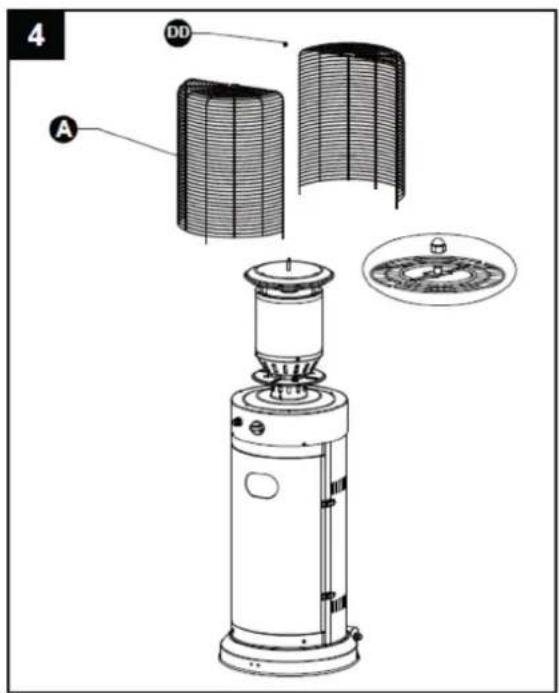

1. Naudokite M6 kupolinę verzłę, kad prijungtumète dvi apsaugines apsaugas prie degiklio galvutės.

ATSARGIAI! Nekabinkite drabužių ar kitų degių medžiagų ant gaminio ir nedėkite ant gaminio / šalia jo. KARŠTA! NELIESKITE!

Naudota aparatūra

M6 kupolinė veržlé*1

4 A DD

1. Tik propanas tinkamas žarnos sujungimas.

JSPĖJIMAS! Užtikrinkite, kad žarna nesiliestų su aukštos temperatūros paviršiais, nes dėl to ji gali išsilydyti ir nutekėti, o tai gali sukelti gaisrą.

Kai balionas yra šildytuvo viduje, tvirtai pritvirtinkite jj dirželiu arba blokiniu diržu.

Šildytuvas turi būti pritvirtintas ant stabilaus ir tvirto stalo, ne mažesnio kaip 40 cm aukščio nuo grindų lygio.

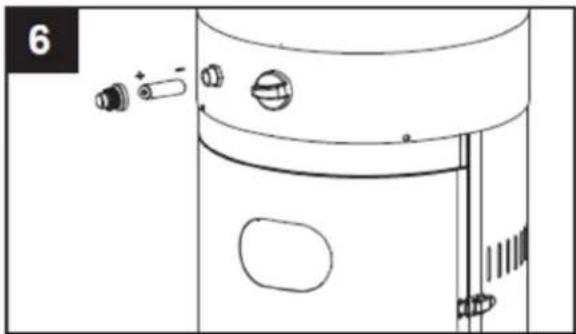

1. Atsukite jungiklio mygtuką, jdėkite nedidelę bateriją ir priveržkite jungiklio mygtuką.

Naudota aparatūra

AAA baterija (1,5 V) *1

1. Nuotėkio patikrinimas.

Šią procedūrą reikia atlikti prieš pirmą kartą naudojant, kasmet ir kiekvieną kartą, kai keičiami arba atliekami dujų komponentai. Šio bandymo metu nerūkykite ir pašalinkite visus uždegimo šaltinius. Žemiau esančioje diagramoje rasite tikrinamas sritis. Pasukite visus degiklio valdiklius j išjungimo padėtį ir atidarykite dujų tiekimo vožtuvą. Lygių dalių skysto muilo ir vandens tirpalu užtepkite visas jungtis ir jungtis, įskaitant reguliatorių, žarną, kolektorius ir vožtuvus.

Jei atsiranda burbuliukų, tai rodo dujų nuotėkį. Priveržkite atsilaisvinusias jungtis arba pakeiskite sugedusias dalis. Pasirūpinkite, kad gaminį patikrintų sertifikuotas dujų montuotojas.

Jei nuotėkis išlieka, nedelsdami išjunkite dujų tiekimą, atjunkite jį ir leiskite gaminį patikrinti sertifikuotam dujų montuotojui arba pardavėjui. Nenaudokite gaminio, kol nuotėkis nebus visiškai pašalintas.

JSPÈJIMASI

- Sandarumo bandymas turi būti atliekamas kasmet ir kiekvieną kartą, kai pajungiamas balionas arba pakeičiama duju sistemos dalis.

- Niekada nenaudokite atviros liepsnos, kad patikrintumėte, ar nėra dujų nuotėkio. Įsitikinkite, kad toje vietoje nėra kibirkščių ar atviros liepsnos, kol tikrinate, ar nėra nuotėkio. Kibirkštys arba

atvira liepsna gali sukelti gaisrą arba sprogimą, sugadinti turtą, rimtus kūno sužalojimus arba mirtį.

a) Visiškai jjunkite duju tiekimo baliono vožtuvą.
b) Paspauskite ir pasukite kintamojo valdymo rankenėlę i PILOT padėtį (90° prieš laikrodžio rodyklę).
c) Paspauskite kintamojo valdymo rankenėlę ir palaikykite 60 sekundžių. Laikydami nuspaudę kintamo valdymo rankenėlę, keletą kartų paspauskite uždegimo mygtuką, kol užsidegs kontrolinė liepsna. Kai užsidega kontrolinė liepsna, atleiskite kintamojo valdymo rankenėlę.

PASTABA!

- Jei ką tik buvo prijungtas naujas bakas, palaukite bent vieną minutę, kol oras iš dujotiekio išsivalys per kontrolinę angą.

• Uždegdami kontrolinę liepsną įsitikinkite, kad kintamo valdymo rankenėlė yra nuolat nuspausta, kol nuspausite uždegimo mygtuką. Kintamojo valdymo rankenėlę galima atleisti, kai užsidega kontrolinė liepsna.
• Jei kontrolinė liepsna neužsidega arba užgęsta, pakartokite pirmiau minėtą c) veiksmą.

d) Kai užsidega kontrolinė liepsna, pasukite kintamo valdymo rankenėlę į maksimalią padėtį ir palikite ją ten 5 minutėms ar ilgiau, prieš pasukite rankenėlę į pageidaujamos temperatūros padėtį.

JSPĖJIMAS! Prieš naudodami patikrinkite ir įsitikinkite, kad stiklas nėra sudužęs.

IŠJUNKITE GAMINI

a) Pasukite kintamojo valdymo rankenėlę i PILOT padėtį.
b) Paspauskite ir pasukite kintamojo valdymo ranken elę j OFF padėtį.

A B C D E

A- Uždegiklis

B- PILOTAS: kintamo valdymo rankenėlė

C- OFF: šildytuvas nustoja veikti

D- AUKŠTA: maksimali temperatūros padėtis

E- LOW: minimalios temperatūros padėtis

c) Visiškai išjunkite duju tiekimo baliono vožtuvą.

3.4. Sandèliavimas

a) Visada uždarykite dujų baliono vožtuvą po naudojimo arba jei yra kokių nors sutrikimų.
b) Atjunge duju tiekimą, nuimkite slėgio reguliatorių ir žarną.
c) Patikrinkite dujų vožtuvo sandarumą ir patikrinkite, ar nėra pažeidimų. Jei įtariate pažeidimą, vožtuva pakeiskite dujų tiekėjas.
d) Niekada nelaikykite suskystintų dujų balionų požeminėse vietose arba vietose, kuriose nėra tinkamo vėdinimo.

3.5. Valymas ir priežiūra

a) Milteliniu būdu dengtus paviršius valykite minkšta, drėgna šluoste. Stenkitės nenaudoti gaminio degiųjų ar ėsdinančių valiklių.
b) Reguliariai pašalinkite šiukšles iš degiklio, kad įsitikintumėte, jog jis išlieka švarus ir saugus naudoti.
c) Kai gaminys nenaudojamas, uždenkite degiklio bloką pasirenkamu apsauginiu dangteliu, kad padidintumėte apsaugą.

SAUGUS BATERIJAS IR PAKRAUJAMŲJŲ BATERIJŲ IŠĖMIMAS

1,5 V AAA jrenginiuose jdétos baterijos.

Išimkite panaudotas baterijas iš jrenginio, atlikdami tą pačią procedūrą, kaip jas jdėjote.

Perdirbkite baterijas atitinkamoje organizacijoje ar jmonėje.

PANAUDOTŲ PRIETAISŲ IŠMETIMAS

Neišmeskite šio prietaiso i komunalinių atliekų sistemas. Perduokite jį i elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.

3.6. Trikčių šalinimas

Problema	Galima	priežastis
Pilotas neužsidegs	a) Dujų vožtuvas gali būti IŠJUNGTAS	a) JJUNKITE dujų vožtuvą
	b) Degalų bakas tuščias	b) Užpildykite SND baką
	c) Atidarymas užblokuotas	c) Išvalykite arba pakeiskite angą
	d) Oras tiekimo sistemoje	d) Išvalykite orą iš linijų
	e) Laisvos jungtys	e) Patikrinkite visas detales
Pilotas neliks	a) Aplink pilotą nuolaužos	a) Išvalykite nešvarią vietą
	b) Laisvos jungtys	b) Priveržkite jungtis
	c) Termoporos gedimas	c) Pakeiskite termoporą
	d) Dujų nuotėkis linijoje	d) Patikrinkite jungtis
	e) Kuro slėgio trūkumas	e) Bakas beveik tuščias. Užpildykite SND baką
Degiklis neužsidega	a) Slėgis žemas	a) Bakas beveik tuščias. Užpildykite SND baką
	b) Atidarymas užblokuotas	b) Išimkite ir išvalykite
	c) Valdymas nejjungtas	c) Pasukite vožtuvą j padėtį ON
	d) Termoporos gedimas	d) Pakeiskite termoporą
	e) Kontrolinio žibinto mazgas sulinko	e) Tinkamai padėkite pilotą
	f) Ne tinkamoje vietoje	f) Tinkamai nustatykite padėtį ir bandykite dar kartą
