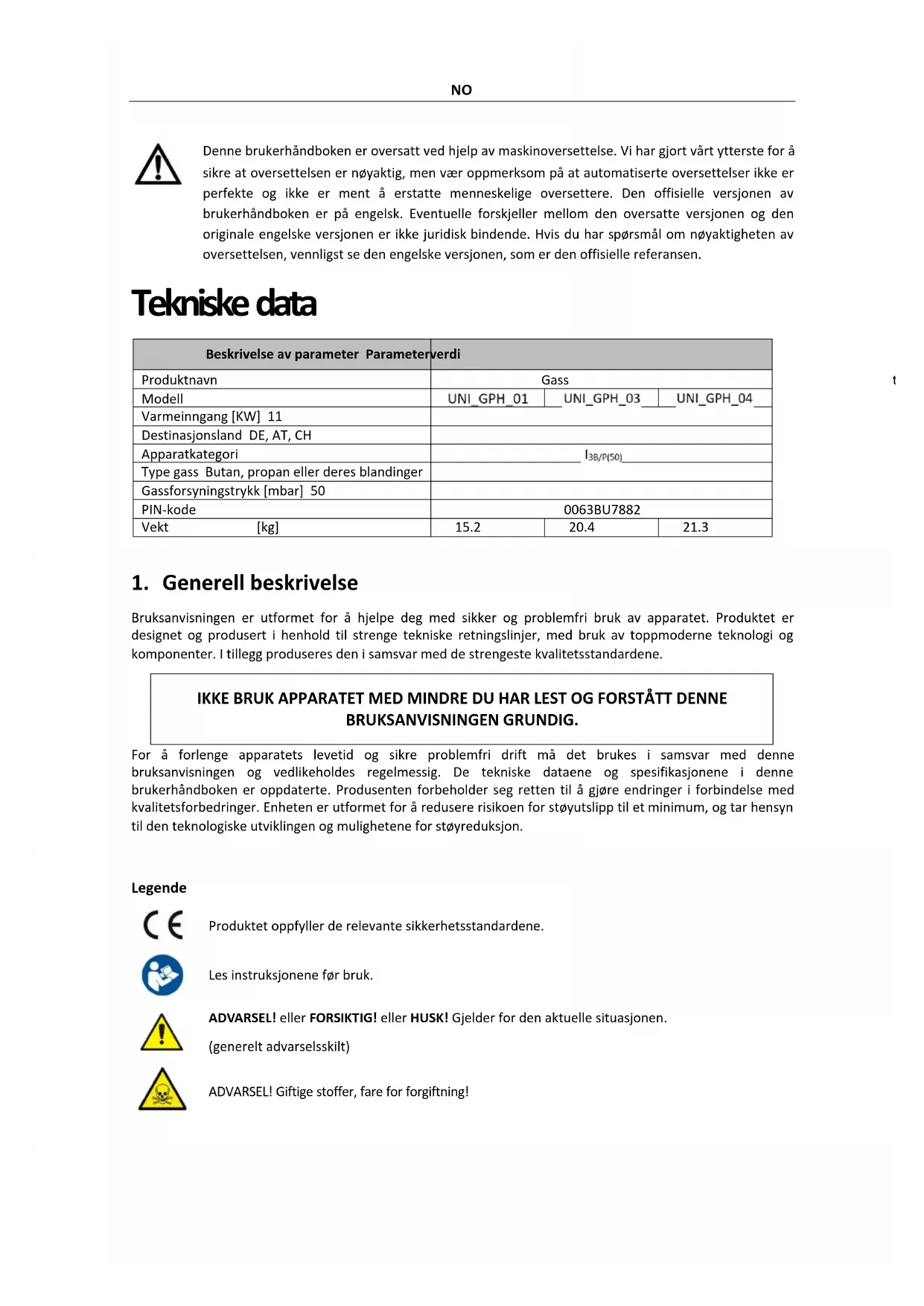

BRUKSANVISNING UNI_GPH_01 Uniprodo

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene. IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÅTT DENNE BRUKSANVISNINGEN GRUNDIG. For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon. Legende Produktet oppfyller de relevante sikkerhetsstandardene. Les instruksjonene før bruk. ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt advarselsskilt) ADVARSEL! Giftige stoffer, fare for forgiftning!NO Ikke rør! OBS! Varm overflate, fare for forbrenning! OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til alvorlige personskader eller dødsfall. Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Gass terrassevarmer 2.1. Sikkerhet på arbeidsplassen a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet. b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk. c) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet. d) Hvis du er usikker på om produktet fungerer som det skal, eller hvis du oppdager skader, må du kontakte produsentens servicesenter. e) Kun produsentens servicesenter kan utføre reparasjoner på produktet. Ikke forsøk å utføre reparasjoner selv! f) Bruk apparatet i et godt ventilert rom. g) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut. h) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.

i) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.

j) Hold enheten borte fra barn og dyr. k) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges. Husk! Hold barn og andre tilskuere trygge mens du bruker enheten.NO 2.2. Personlig sikkerhet a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad. b) Apparatet må kun håndteres av personer som er i god fysisk form, som er i stand til å håndtere det, som har fått tilstrekkelig opplæring, som er kjent med denne bruksanvisningen og som er opplært i forhold til helse, miljø og sikkerhet på arbeidsplassen. c) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader. d) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet. e) Ikke stikk hendene eller andre gjenstander inn i apparatet mens det er i bruk! 2.3. Sikker bruk av utstyret a) Ikke bruk enheten hvis "ON/OFF"-bryteren ikke fungerer som den skal (ikke slår enheten av og på). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres. b) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Et slikt forebyggende tiltak reduserer risikoen for utilsiktet aktivering. c) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere. d) Hold enheten i perfekt teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk. e) Oppbevar enheten utilgjengelig for barn. f) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk. g) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene. h) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.

i) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.

j) Ikke la apparatet være uten tilsyn når det er i bruk. k) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss. l) Før hver bruk må du kontrollere at munnstykket er riktig montert i apparatet og at slangen er riktig festet og uskadet. m) Ikke overskrid det anbefalte forsyningstrykket, da dette kan skade enheten. n) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person. o) Det er forbudt å forstyrre strukturen til enheten for å endre parametere eller konstruksjon. p) Hold produktet borte fra ild og varmekilder.NO q) Ikke overskrid det maksimalt tillatte driftstrykket! r) Ventilasjonsåpningene må ikke tildekkes! s) MERK: Under drift blir enkelte deler av enheten svært varme – fare for skålding! t) Maksimalt tillatt trykk for gasstilførselen til apparatet må ikke overskrides! Bruk kun en gasstilførsel med trykkregulator og egnede dyser.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

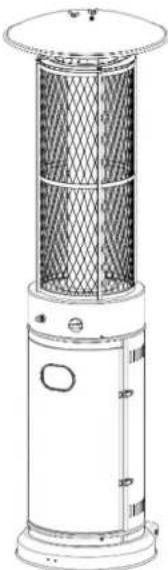

Produktet er designet for profesjonell bruk i store uterom, og gir effektiv oppvarming i kaldt vær. Det sikrer et behagelig miljø for gjestene i områder som restaurantterrasser eller markedsboder. Produktet kan flyttes til ønsket sted ved hjelp av de innebygde rullene, noe som gjør det til en praktisk løsning for å opprettholde varmen utendørs. Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet. 3.1. Klargjøring for bruk

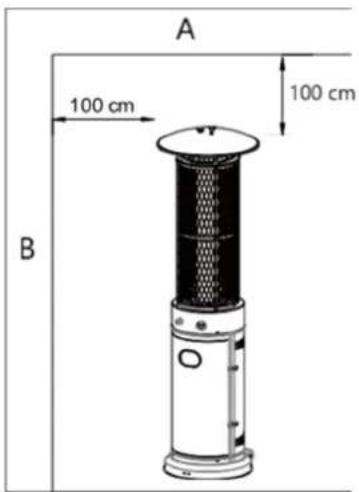

PLASSERING AV APPARATETNO

A- Tak B- Vegg a) Produktet er primært kun til utendørs bruk. Sørg alltid for at det er tilstrekkelig friskluftventilasjon. b) Oppretthold alltid god klaring til ikke-beskyttede brennbare materialer. dvs topp 100 cm og sider 100 cm minimum. c) Produktet må plasseres på jevnt og fast underlag. d) Bruk aldri produktet i eksplosive miljøer, for eksempel områder hvor bensin eller andre brennbare væsker eller damper er lagret. e) For å beskytte produktet mot sterk vind, forankre basen sikkert til bakken med skruer. GASSKRAV a) Bruk kun propan, butan eller en blanding av disse gassene. b) Trykkregulatoren og slangeenheten som brukes må være i samsvar med lokale standardforskrifter. c) Installasjonen må følge lokale forskrifter, eller i mangel av slike forskrifter, følge standarder for lagring og håndtering av flytende petroleumsgasser. d) En tank som er bulket, rustet eller skadet kan utgjøre en fare og bør inspiseres av tankleverandøren. Bruk aldri en tank med skadet ventiltilkobling. e) Tanken må plasseres slik at damp kan trekkes ut av driftssylinderen. f) Koble aldri en uregulert tank til varmeren. LEKKASJETEST Gasskoblinger på varmeren er testet for lekkasjer på fabrikken før forsendelse. En full gasstetthetskontroll må imidlertid utføres på installasjonsstedet på grunn av potensiell feilhåndtering under forsendelse eller eksponering for for høyt trykk. a) Forbered en såpeløsning ved å blande like deler flytende vaskemiddel og vann. Påfør løsningen med en sprayflaske, børste eller fille. Ved gasslekkasje vil det dannes såpebobler ved koblingspunktene. b) Utfør lekkasjetesten med en full gassflaske.NO c) Sørg for at sikkerhetskontrollventilen er satt til AV-posisjon. d) Slå PÅ gasstilførselen. e) Ved lekkasje, slå av gasstilførselen umiddelbart. Stram til de lekkende beslagene, slå på gasstilførselen og kontroller på nytt for lekkasjer. f) Utfør aldri en lekkasjetest mens du røyker. Demonter apparatet og alle komponentene og rengjør dem før førstegangsbruk. 3.2. Forsamling

a) Phillips-skrutrekker med middels blad b) Sprayflaske med såpeløsning for lekkasjetesting

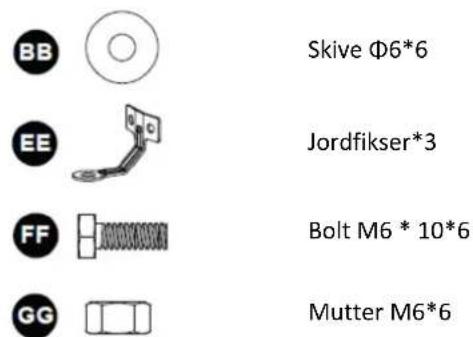

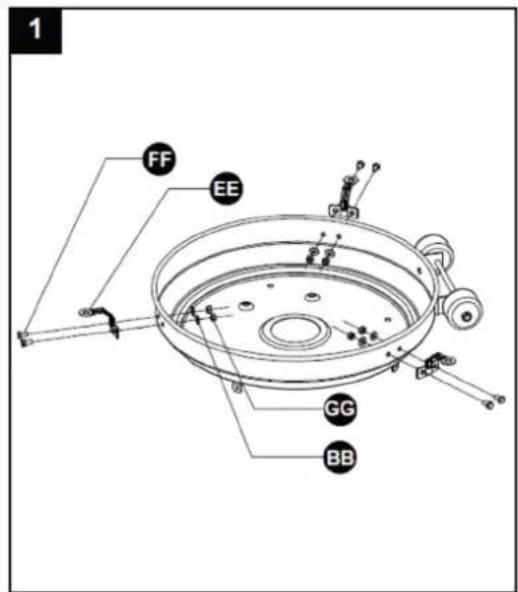

fest jordankeret til basen ved hjelp av M6 * 10-bolten og skiven Φ6 som vist i diagrammet. Fest jordankeret med mutteren M6. Gjenta prosessen for de resterende to jordankrene, og sett deretter basen tilbake til oppreist stilling. Maskinvare brukt Skive Φ6*6 Jordfikser*3 Bolt M6 * 10*6 Mutter M6*6NO

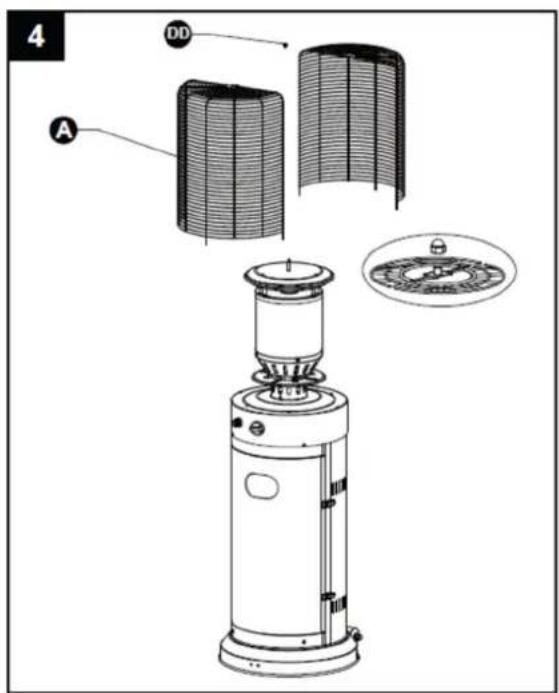

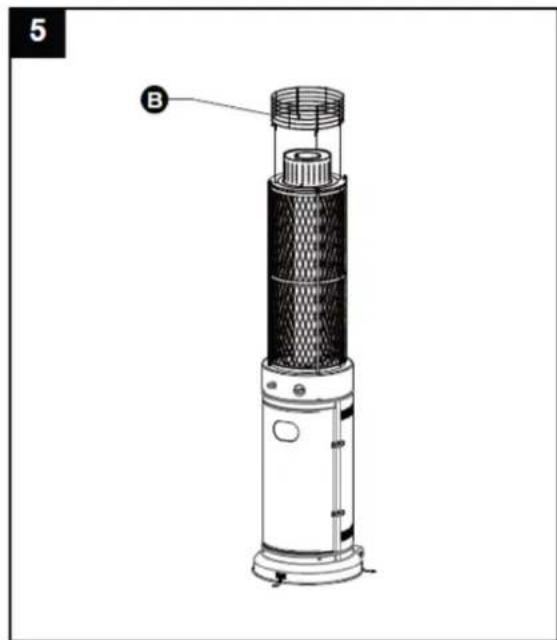

4. Sett sammen nettet.

OBS!!! Ikke heng klær eller andre brennbare materialer fra produktet eller plasser det på/i nærheten av produktet. VARM! IKKE RØR!

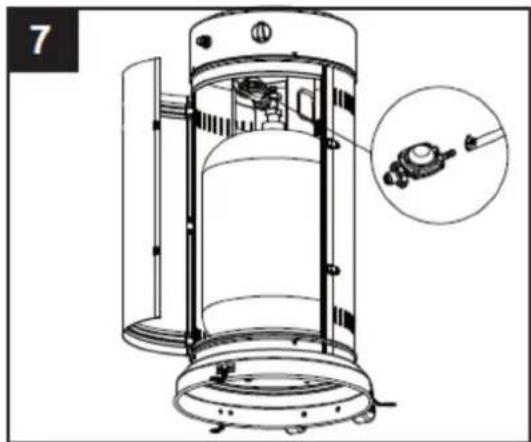

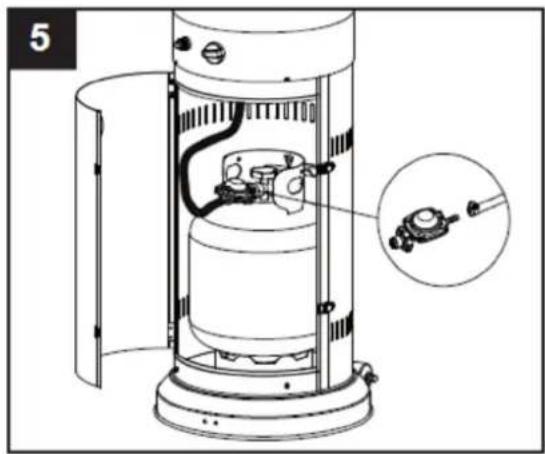

ADVARSEL! Pass på at slangen ikke kommer i kontakt med overflater med høy temperatur, da dette kan føre til at den smelter og lekker, noe som kan føre til brann. Når sylinderen er plassert inne i varmeren, fest den godt med en stropp eller blokkbelte.

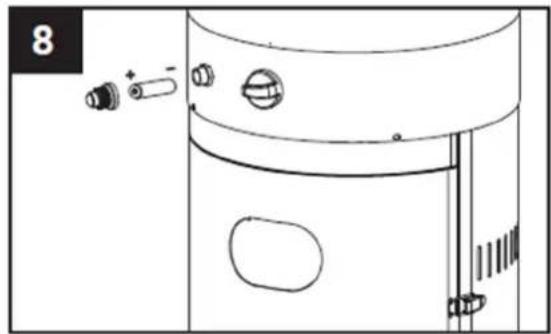

8. Skru av bryterknappen, sett inn et lite batteri, og stram bryterknappen.

Denne prosedyren må fullføres før første gangs bruk, årlig, og hver gang gasskomponenter skiftes ut eller vedlikeholdes. Ikke røyk under denne testen og fjern alle tennkilder. Se diagrammet nedenfor for områder som skal inspiseres. Vri alle brennerkontroller til av-posisjon og åpne gasstilførselsventilen. Påfør en løsning av like deler flytende såpe og vann på alle ledd og koblinger, inkludert regulator, slange, manifolder og ventiler. Hvis det vises bobler, indikerer det en gasslekkasje. Stram til eventuelle løse ledd eller bytt ut defekte deler. Få produktet inspisert av en sertifisert gassinstallatør. Hvis lekkasjen vedvarer, slå umiddelbart av gasstilførselen, koble den fra og få produktet inspisert av en sertifisert gassinstallatør eller -forhandler. Ikke bruk produktet før lekkasjen er fullstendig løst. ADVARSEL! En lekkasjetest skal utføres årlig og hver gang en sylinder kobles til eller hvis en del av gasssystemet skiftes ut. Bruk aldri åpen ild for å se etter gasslekkasjer. Pass på at det ikke er gnister eller åpne flammer i området mens du sjekker for lekkasjer. Gnister eller åpne flammer vil resultere i brann eller eksplosjon, skade på eiendom, alvorlig personskade eller død. Slange / regulator tilkobling Regulator / Sylinder tilkobling AAA-batteri (1,5 V) *1NO

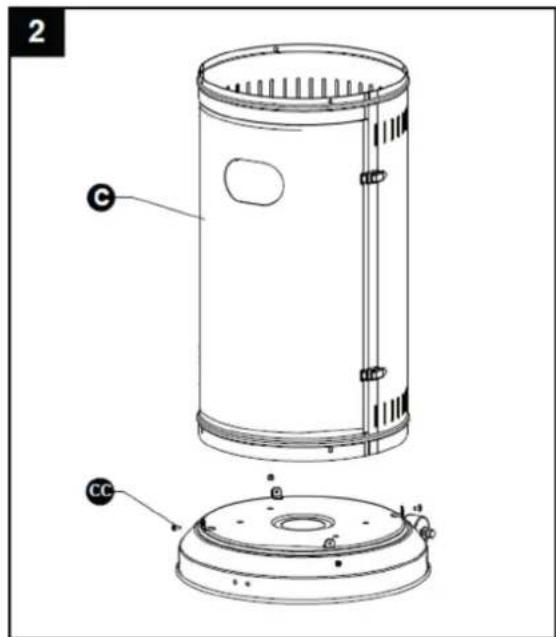

2. Bruk 4 stk skrue M5 * 8 for å feste sylinderhusets sokkel og stativ.

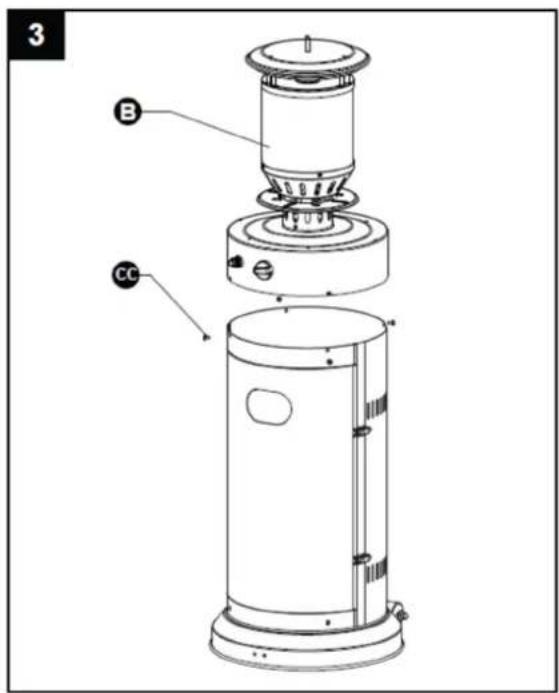

3. Bruk 4 stk skrue M5 * 8 for å koble sammen brennerhodet og sylinderhuset.

OBS!!! Ikke heng klær eller andre brennbare materialer fra produktet eller plasser det på/i nærheten av produktet. VARM! IKKE RØR! Maskinvare brukt

ADVARSEL! Pass på at slangen ikke kommer i kontakt med overflater med høy temperatur, da dette kan føre til at den smelter og lekker, noe som kan føre til brann. Når sylinderen er plassert inne i varmeren, fest den godt med en stropp eller blokkbelte. Varmeapparatet skal festes på et stabilt og sterkt bord med en minimumshøyde på 40 cm fra gulvnivå.

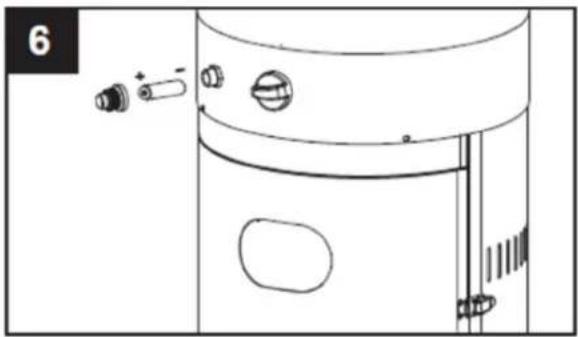

6. Skru av bryterknappen, sett inn et lite batteri, og stram bryterknappen.

Denne prosedyren må fullføres før første gangs bruk, årlig, og hver gang gasskomponenter skiftes ut eller vedlikeholdes. Ikke røyk under denne testen og fjern alle tennkilder. Se diagrammet nedenfor for områder som skal inspiseres. Vri alle brennerkontroller til av-posisjon og åpne gasstilførselsventilen. Påfør en løsning av like deler flytende såpe og vann på alle ledd og koblinger, inkludert regulator, slange, manifolder og ventiler. Hvis det vises bobler, indikerer det en gasslekkasje. Stram til eventuelle løse ledd eller bytt ut defekte deler. Få produktet inspisert av en sertifisert gassinstallatør. Hvis lekkasjen vedvarer, slå umiddelbart av gasstilførselen, koble den fra og få produktet inspisert av en sertifisert gassinstallatør eller -forhandler. Ikke bruk produktet før lekkasjen er fullstendig løst. ADVARSEL! En lekkasjetest skal utføres årlig og hver gang en sylinder kobles til eller hvis en del av gasssystemet skiftes ut. Bruk aldri åpen ild for å se etter gasslekkasjer. Pass på at det ikke er gnister eller åpne flammer i området mens du sjekker for lekkasjer. Gnister eller åpne flammer vil resultere i brann eller eksplosjon, skade på eiendom, alvorlig personskade eller død. Slange / regulator tilkobling Regulator / Sylinder tilkoblingNO

a) Slå på ventilen på gasstilførselssylinderen helt. b) Trykk og vri den variable kontrollknappen til PILOT-posisjon (mot klokken 90°). c) Trykk ned den variable kontrollknappen og hold den i 60 sekunder. Mens du holder nede den variable kontrollknappen, trykker du på tenningsknappen flere ganger til pilotflammen tennes. Slipp den variable kontrollknappen etter at pilotflammen tennes. MERKNAD! Hvis en ny tank nettopp har blitt koblet til, vennligst la det gå minst ett minutt før luften i gassrørledningen rennes ut gjennom pilothullet. Når du tenner pilotflammen, sørg for at den variable kontrollknappen holdes nede kontinuerlig mens du trykker på tenningsknappen. Variabel kontrollknapp kan frigjøres etter at pilotflammen tennes. Hvis pilotflammen ikke tennes eller den slukker, gjenta trinn c) nevnt ovenfor. d) Etter at pilotflammen tennes, vri den variable kontrollknappen til maksimal posisjon og la den stå der i 5 minutter eller mer før du dreier knappen til ønsket temperaturposisjon. ADVARSEL! Kontroller og sørg for at glasset ikke er knust før bruk.

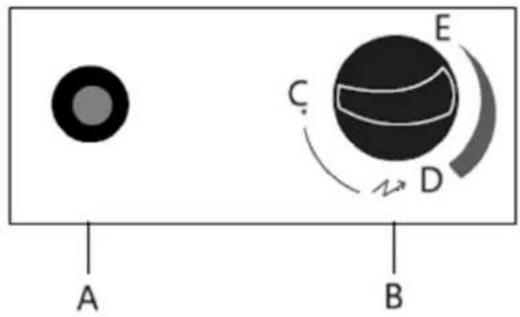

a) Vri den variable kontrollknappen til PILOT-posisjon. b) Trykk og vri den variable kontrollknappen til AV-posisjon.NO A- Tenner B- PILOT: Variabel kontrollknapp C- AV: Varmeren slutter å virke D- HØY: Maksimal temperaturposisjon E- LAV: Minimum temperaturposisjon c) Slå av ventilen på gasstilførselssylinderen helt. 3.4. Lagring a) Steng alltid gassflaskeventilen etter bruk eller hvis det er forstyrrelser. b) Fjern trykkregulatoren og slangen etter at du har slått av gasstilførselen. c) Inspiser gassventilen for tetthet og se etter tegn på skade. Hvis det er mistanke om skade, må ventilen skiftes ut av gassleverandøren. d) Oppbevar aldri flasker med flytende gass i underjordiske områder eller steder uten tilstrekkelig ventilasjon. 3.5. Rengjøring og vedlikehold a) Rengjør pulverlakkerte overflater med en myk, fuktig klut. Unngå å bruke brennbare eller etsende rengjøringsmidler på produktet. b) Fjern rusk fra brenneren regelmessig for å sikre at den forblir ren og sikker for drift. c) Når produktet ikke er i bruk, dekk til brennerenheten med et valgfritt beskyttelsesdeksel for ekstra beskyttelse. SIKKER FJERNING AV BATTERIER OG OPPLADBARE BATTERIER 1,5 V AAA-batterier er installert i enhetene. Ta ut brukte batterier fra enheten på samme måte som du installerte dem. Resirkuler batterier med riktig organisasjon eller selskap.
