NAUDOJIMO INSTRUKCIJA KA241Y ACER

LCD monitoriaus „Acer“ trumpasis sąrankos vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.

2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.

3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ.
   • LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ.

5. „Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.

6. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.

7. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
8. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
9. LCD monitorių laikykite -20–60° C (-4–140° F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
10. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į įgaliotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.

- Atspuro arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.

- Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko j lietu.

- Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo (tam tikriems modeliams).
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Isitikinkite, kad pagrindas užsifiksavo stove (tam tikriems modeliams).
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžta integruota kortele arba tinkamo dydžio moneta (tam tikriems modeliams).

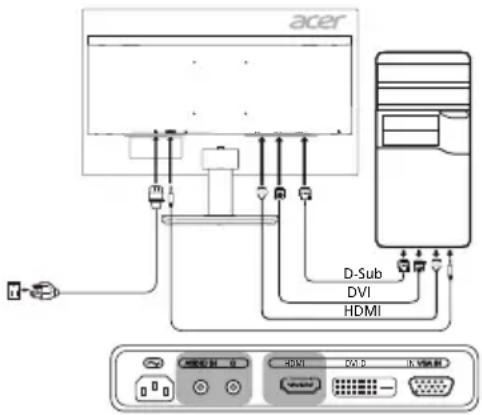

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.

2. 2-1 Prijunkite vaizdo kabelj.

a. Jsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Prijunkite VGA vaizdo kabelj prie kompiuterio.

2-2 Prijunkite skaitmeninį laidą (tik dvigubos įvesties modelis).

a. Jsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Prijunkite vieną 24 kontaktų DVI laido galą prie monitoriaus nugarėlės, o kitą jo galą – prie kompiuterio prievado.

2-3 Prijunkite HDMI laidą (tik HDMI jvesties modelyje) (pasirenkamas)

a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Prijunkite HDMI laidą prie kompiuterio.

1. Prijunkite garso kabelj (pasirenkamas).

2. Ikiškite monitoriaus maitinimo laidą i maitinimo lizdą monitoriaus nugarėlėje.

3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
4. Pasirinkite USB jkrovimo funkcijos išjungimą arba jjungimą, kad jjungtumėte arba išjungtumėte USB jkrovimo funkciją.

Išoriniai valdikliai

Nr. Piktograma Elementas Aprašymas

1, 2		Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitorių. Mėlynas rodo jungtą maitinimą. Geltonas rodo budėjimo / energijos taupymo režimą.
3	Input	Įvesties mygtukas	Paspauskite, kad perjungtumėte įvesties šaltinius.
4	Garsumo mygtukas		Paspauskite, kad suaktyvintumėte garsumo slankiają skalę.
5	MENU	Ekrano rodinių funkcijos	Paspauskite, kad peržiūrėtumėte ekrano rodinius. Dar kartą paspauskite, kad atidarytumėte pasirinktą ekrano rodinį.
6	AUTO	Automatinio reguliavimo / išėjimo mygtukas.	Jei ekrano rodiniai veikia, paspauskite Auto (Automatinis), kad juos uždarytumėte. Kai ekrano rodiniai neveikia, paspauskite Auto (Automatinis) ir monitorius automatiškai optimaliai pritaikys ekrano padėtį, fokusavimą ir synchronizavimą.
7	e	Mygtukas „Empowering“	Paspauskite mygtuką „Empowering“, kad atvertumėte „Acer eColor Management“ rodinį ir pasiektumėte scenarijų režimus.

acer D-Sub DVI HDMI

pasirenkamas

7 6 5 4 3 2 1

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis jrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams jrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus jrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius. Tačiau nėra garantiju, kad tam tikroje aplinkoje trukdžių nekils. Jei šis jrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti jjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

● pakeisti antenos kryptj arba vieta,
- padidinti atstuma tarp jrenginio ir imtuvo,
- prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
- kreiptis pagalbos i pardavimo atstovą arba patyrusi radijo ar televizijos meistra.

CE atitikties deklaracija

„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Pranešimas

Kad neapgadintumète monitoriaus, nekelkite jo už pagrindo.

Pranešimas. Ekranuotieji kabeliai

Visos jungtys i skaičiavimo jrenginius turi būti sudarytos iš ekranuotujų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Pranešimas. Išoriniai jrenginiai

Prie šio jrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius jrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Ispėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis jrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) jrenginys negali kelti žalingų trukdžių; 2) šis jrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Pranešimas. Naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Privačių namų ūkių naudotojų įrangos atliekų šalinimas Europos Sajungoje

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD plokštė	Valdymo sistema TFT spalvinis LCD
	Dydis 23,8"W (60 cm)
	Vaizdo taškų dydis 0,2745 mm (H) x 0,2745 mm (V)
	Ryškumas	250 cd/m ^2 (jprastas)
	Kontrastas 100000000:1	maks. (ACM)
	Regimasis kampas 178°(H) 178° (V) (CR=10)
	Atsako trukmė 4 ms (G–G)
	Plokštės tipas VA
	Vaizdas R, G, B analoginė sąsaja
	Horizontalusis dažnis 31–83 kHz
	Vertikalusis dažnis 56–76 Hz
Ekrano spalvos 16,7 mln. spalvų
Taškų dažnis		VGA/HDMI: 170 MHzDVI: 165 MHz
Didžiausia skiriamoji geba 1920 x 1080 esant 60 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijos vartojimo efektyvumo klasė B
* Energijos sąnaudos per metus		38 (kWh) (HDMI įvesties modeliui)
Energijos sąnaudos(esant 200 nitų)	Įjungimo režimu	21 W (jprastos)
	Miego režimu	0,5 W (jprastos)
	Išjungimo režimu	0,35 W (jprastos)
Įvesties jungtis		D-SubDVI-D 24 kontaktų (tik dvigubos įvesties modelis)HDMI (tik HDMI įvesties modelyje)
Vaizdo įvesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamasSkaitmeninis signalas (tik dvigubos įvesties modelis)HDMI (tik HDMI įvesties modelyje) (pasirenkamas)
Garsiakalbiai		2 W x 2 (pasirenkamas)
Didžiausias ekrano dydis		Horizontaliai: 534,74 mmVertikaliai: 313,26 mm
Maitinimo šaltinis:		100–240 V, 50/60 Hz
Aplinkos sąlygos		Naudojimo temperatūra: nuo 0° iki 40° CSaugojimo temperatūra: nuo -20° iki 60° CNaudojimo drėgmė: nuo 20 iki 80 %
Matmenys		539,9 (P) x 422,4 (A) x 212,9 (G) mm
Svoris (grynasis)		4,11 kg (grynasis)
Mechanizmų techniniai duomenys		Pakreipimas: nuo -5° iki +20° (tik aukščiausiame pakėlimo taške galima pakreipli 20 laipsnių kampu)Pasukimas: NėraAukščio reguliavimas: NėraSukimosi ašis: NėraAtkabinamas kojos stovas: yra (varžtu atleidžiamas atkabinamas kojos stovas)
Išoriniai valdikliai	Jungikliai / Mygtukai	Maitinimo mygtukasĮvestisGarsumasMENU/ENTER (Meniu / įvestis)Ryškumas / IšeitiMygtukas E („Empowering”)
	Funkcijos	RyškumasKontraslasMėlyna šviesaACMHorizontalioji padėtis (tik analoginės įvesties modelyje)Vertikalioji padėtis (tik analoginės įvesties modelyje)Fokusavimas (tik analoginės įvesties modelyje)Laikrodis (tik analoginės įvesties modelyje)Automatinis konfigūravimas (tik analoginės įvesties modelyje)Spalvinė temperatūra6 ašių atspalvis6 ašių grynisGarsumasGreitinimasKalbaEkrano rodinio skirtasis laikasĮvestisAutomatinis šaltinisDP formatasPlatusis režimasDDC/Cl įjungti / išjungtiGreitojo paleidimo režimasEkranoinformacijaNustatyti visus nustatymus iš naujoIšeiti
Visi techniniai duomenys gali būti keičiami iš anksto nepranešus.

„Acer“ gaminio vadovus ir kitus dokumentus rasite oficialioje „Acer“ palaikymo svetainėje.
*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
