MANUAL DE USUARIO KA241Y ACER

Guía de inicio rápido del monitor LCD de Acer

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten utilizarlo con la corriente de CA disponible en su ubicación.

2. Apague el monitor LCD y desconecte el cable de alimentación.

3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
   • NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA.
4. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONÍACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.

5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoníaco o alcohol.

6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podría dañarlo seriamente.

7. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.

8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20^ y 60^ C (de -4^ a 140^ F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podría sufrir daños permanentes.

10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:

11. El cable de señal del monitor al PC está desgastado o dañado.

12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos seleccionados).

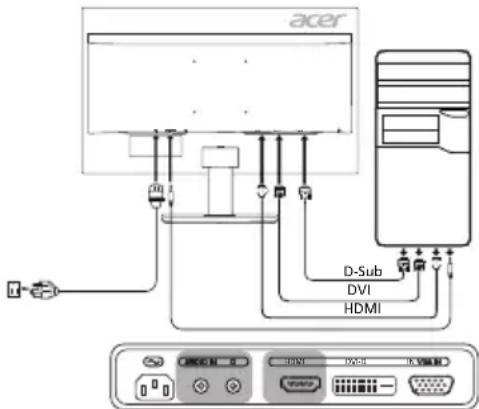

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable de vídeo

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable de vídeo VGA al ordenador.

2-2 Conecte un cable digital (solo modelos con entrada dual)

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte un extremo del cable DVI de 24 clavijas a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-3 Conecte un cable HDMI (solo modelos con entrada HDMI) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable HDMI al ordenador.

1. Conecte el cable de audio. (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.

Controles externos

N.°IconoElementoDescripción

1, 2	[IMAGE]	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbar indica el modo de espera/ahorro de energía.
3	Input	Botón de entrada	Pulse para cambiar entre las fuentes de entrada.
4	Botón de volumen		Pulse para activar la escala desplazable de volumen.
5	Funciones de OSD		Pulse para ver el OSD. Vuelva a pulsar para realizar una selección en el OSD.
6	AUTO	Botón Ajuste automático/Salir	Si el OSD está activo, pulse Automático para salir del OSD. Una vez que esté inactivo el OSD, pulse Automático y el monitor optimizará automáticamente la posición, la nitidez y el reloj de la pantalla.
7	Tecla Empowering		Pulse la tecla Empowering para abrir el OSD de Acer eColor Management y acceder a los Scenario Modes.

acer D-Sub DVI HDMI

opcional

7 6 5 4 3 2 1

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio.

No obstante, no puede garantizarse que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar solucionar las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras provisiones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a otros dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utiliza con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicla de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducción Pantalla LCD TFT en color
	Tamaño	23,8"W (60 cm)
	Distancia entre píxeles 0,2745 mm (horizontal) x 0,2745 mm (vertical)
	Brillo	250 cd/m2 (típico)
	Contraste 100000000:1 Máx. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 4 ms (G a G)
	Tipo de panel VA
	Vídeo Interfaz analógica R, G, B
	Frecuencia H 31 kHz - 83 kHz
	Frecuencia V 56 - 76 Hz
Colores de la pantalla 16,7 millones de colores
Reloj de punto		VGA/HDMI: 170 MHzDVI: 165 MHz
Resolución máxima 1920 x 1080 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Clase de eficiencia energética B
*Consumo de energía anual 38 (kWh) (para el modelo de entrada HDMI)
Consumo de energía (a 200 unidades)	Modo encendido	21 W (típico)
	Modo de suspensión	0,5 W (típico)
	Modo apagado	0,35 W (típico)
Conector de entrada		D-SubDVI-D de 24 clavijas (solo el modelo de entrada dual)HDMI (solo el modelo de entrada HDMI)
Señal de entrada de vídeo		Analógica: 0,7 Vp-p (estándar), 75 OHM, positivaSeñal digital (solo el modelo de entrada dual)HDMI (solo el modelo de entrada HDMI) (Opcional)
Altavoces		2 W x 2 (Opcional)
Tamaño máximo de pantalla		Horizontal: 534,74 mmVertical: 313,26 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funcionamiento: de 0° a 40 °CTemperatura de almacenamiento: de -20° a 60 °CHumedad de funcionamiento: entre el 20% y el 80%
Dimensiones		539,9 (ancho) x 422,4 (alto) x 212,9 (diagonal) mm
Peso (peso neto)		4,11 kg (neto)
Especificaciones de funcionamiento		Inclinación: de -5° a +20° (el grado de inclinación máximo en el punto más alto es de 20 grados)Giro: NãoAjuste de altura: NãoPivote: NãoSoporte extraíble: Sí (soporte extraíble con tornillo)
Controles externos	Interruptor/Botones	Botón de encendido Entrada Volumen MENÚ/INTRODUCIR Brillo/Salida Tecla E (Empowering)
	Funciones	Brillo Contraste Luz azul ACM H. Posición (solo en el modelo de entrada analógica) V. Posición (solo en el modelo de entrada analógica) Nitidez (solo en el modelo de entrada analógica) Reloj (solo en el modelo de entrada analógica) Autoajuste (solo en el modelo de entrada analógica) Temp. Color Matiz de 6 ejes Satur. 6 ejes Volumen Sobrecarga Idioma T. de espera OSD Entrada Fuente automát. Formato DP Modo panorámico DDC/CI Activado/Apagado Modo inicio ráp. Información de la pantalla Restablecer config. Salida
Todas las especificaciones están sujetas a cambios sin aviso previo.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

*El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU): KA241Y xxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, o en blanco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado otras normas pertinentes:

Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN 55024:2010

EN61000-3-2:2014 Clase D

EN61000-3-3:2013

☒ Directiva de baja tensión: 2014/35/UE

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Directiva RoHS: 2011/65/UE

EN 50581:2012

Directiva ErP: 2009/125/CE

Reglamento (CE) N° 1275/2008; EN 50564:2011

Año para empezar a aplicar el marcado CE: 2017.

RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwán)

Sep. 20, 2017

Fecha
