| Type de produit | Moniteur LCD |
| Marque et modèle | Acer KA241Y |
| Taille de l'écran | 23,8 pouces (60 cm) |
| Technologie de la dalle | VA (TFT-LCD couleur) |
| Résolution maximale | 1920 x 1080 à 60 Hz |
| Luminosité | 250 cd/m² (typique) |
| Contraste | 100 000 000:1 max. (ACM) |
| Temps de réponse | 4 ms (gris à gris) |
| Angle de vision | 178° horizontal / 178° vertical (CR=10) |
| Couleurs affichées | 16,7 millions |
| Fréquence horizontale | 31 kHz à 83 kHz |
| Fréquence verticale | 56 à 76 Hz |
| Entrées vidéo | D-Sub (VGA), DVI-D 24 broches, HDMI (selon modèle) |
| Haut-parleurs intégrés | 2 x 2 W (en option) |
| Alimentation | 100 à 240 V, 50/60 Hz |
| Consommation (mode marche) | 21 W (typique) |
| Consommation (veille) | 0,5 W (typique) |
| Consommation (arrêt) | 0,35 W (typique) |
| Classe d'efficacité énergétique | B |
| Dimensions (L x H x P) | 539,9 x 422,4 x 212,9 mm |
| Poids net | 4,11 kg |
| Inclinaison | -5° à +20° |
| Fixation VESA | Pied amovible (vis) |
| Température de fonctionnement | 0 °C à 40 °C |
| Température de stockage | -20 °C à 60 °C |
| Humidité de fonctionnement | 20 % à 80 % |
| Nettoyage recommandé | Chiffon doux et sec ; pas de liquide directement sur l'écran |
| Réparabilité | Ne pas ouvrir le boîtier ; confier à un technicien autorisé |
FOIRE AUX QUESTIONS - KA241Y ACER
Questions des utilisateurs sur KA241Y ACER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice KA241Y - ACER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KA241Y de la marque ACER.
MODE D'EMPLOI KA241Y ACER
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Guide de démarrage rapide (GDR) – Moniteur LCD Acer
Instructions importantes de sécurité
Veuillez lire attentivement les instructions ci-dessous.
-
Pour nettoyer l'écran du moniteur LCD : assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation secteur dans la zone géographique où vous vous trouvez.
-
Éteignez le moniteur LCD et débranchez le cordon d'alimentation.
- Pulvérisez une solution de nettoyage sans solvant sur un chiffon et nettoyez l'écran doucement.
- NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L'ÉCRAN OU LE BOÎTIER.
- VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D'AMMONIAC OU D'ALCOOL SUR L'ÉCRAN LCD OU LE BOÎTIER.
- Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.
- Ne placez pas le moniteur LCD à proximité d'une fenêtre. L'exposition du moniteur à la pluie, à l'humidité ou à la lumière du soleil peut gravement l'endommager.
- N'appuyez pas sur l'écran LCD. Une pression excessive peut endommager l'écran de manière définitive.
- Ne retirez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Tout entretien ou réparation doit être effectué par un technicien autorisé.
- Entreposez le moniteur LCD dans une pièce avec une température comprise entre -20 et 60 °C (-4 à 140 °F). Le stockage du moniteur LCD à des températures inférieures ou supérieures peut l'endommager de manière définitive.
- Si l'une des situations suivantes se présente, débranchez immédiatement votre moniteur et appelez un technicien autorisé :
- Le câble de signal entre le moniteur et le PC est effiloché ou endommagé.
- Le moniteur reçoit des projections d'eau ou est exposé à la pluie.
- Le moniteur LCD ou son boîtier est endommagé.
Fixation du moniteur sur son socle
- Retirez le moniteur de l'emballage.
- Fixez le pied sur le socle. (Pour certains modèles)
- Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)
- Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide d'une languette ou d'une pièce de monnaie adaptée. (Pour certains modèles)

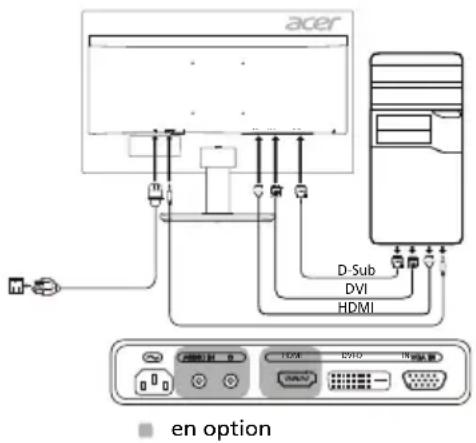

Connexion de votre moniteur à un ordinateur
- Éteignez votre moniteur et débranchez le cordon d'alimentation de votre ordinateur.
- 2-1 Branchez le câble vidéo.
a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints. b. Branchez le câble vidéo VGA à l'ordinateur.
2-2 Branchez le câble numérique (modèle à double entrée uniquement). a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints. b. Connectez une extrémité du câble DVI 24 broches à l'arrière du moniteur et l'autre extrémité au port de l'ordinateur.
2-3 Branchez le câble HDMI (modèle à entrée HDMI uniquement) (en option) a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints. b. Branchez le câble HDMI à l'ordinateur.
- Branchez le câble audio. (en option)
- Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.
- Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.
Commandes externes
| NolcôneÉlémentDescription | |||
| 1, 2 | Bouton/voyant d'alimentation | Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie. | |
| 3 | Input | Bouton Entrée | Appuyez pour changer de source d'entrée. |
| 4 | Bouton Volume | Appuyez pour activer la barre de réglage du volume. | |
| 5 | MENU | Fonctions du menu à l'écran | Appuyez pour afficher le menu à l'écran. Appuyez à nouveau pour effectuer une sélection dans le menu à l'écran. |
| 6 | AUTO | Bouton de réglage auto/ Quitter | Si le menu à l'écran est actif, appuyez sur Auto pour le fermer. Une fois le menu à l'écran inactif, appuyez sur Auto. Le moniteur optimisera automatiquement le cadrage, la mise au point et la fréquence de votre écran. |
| 7 | e | Touche Empowering | Appuyez sur la touche Empowering pour ouvrir le menu à l'écran Acer eColor Management et accéder aux modes scénario. |
Réglementation et consignes de sécurité
Avis FCC
Cet appareil a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B, en conformité avec la réglementation de la section 15 de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre un rayonnement électromagnétique et, s'il n'est pas installé et utilisé conformément à aux instructions, peut provoquer des interférences nuisibles aux communications radio.
Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en éteignant puis en allumant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :
- Réorientez ou déplacez l'antenne de réception.
- Éloignez l'appareil du récepteur.
- Branchez l'appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.
- Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.
Déclaration de conformité CE
Acer, Inc. déclare par la présente que cet appareil est conforme aux obligations essentielles et autres clauses pertinentes de la directive CEM 2014/30/UE, de la directive sur les faibles voltages 2014/35/UE, de la directive RoHS 2011/65/UE et de la directive 2009/125/CE concernant l'établissement d'un cadre fixant des exigences d'écoconception pour les produits liés à l'énergie.
Avis :
Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.
Avis : câbles blindés
Toutes les connexions vers d'autres appareils informatiques doivent être établies à l'aide de câbles blindés afin d'assurer la conformité aux réglementations EMC.
Avis : périphériques
Seuls des périphériques (appareils d'entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe B doivent être connectés à cet appareil. Toute utilisation avec des périphériques non certifiés est susceptible d'entraîner des perturbations de la réception radio ou télévision.
Attention
Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant peuvent rendre nul le droit de l'utilisateur à faire fonctionner ce produit, droit qui lui est accordé par la Federal Communications Commission.
Conditions de fonctionnement
Cet appareil est conforme à la partie 15 de la réglementation de la FCC. L'appareil être utilisé sous les deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable.
Avis : utilisateurs canadiens
Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Mise au rebut des équipements usagés par les utilisateurs faisant partie de ménages privés dans l'Union européenne
Ce symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les autres ordures ménagères. Il relève donc de votre responsabilité de recycler ce déchet d'équipement électronique en le remettant à un point de collecte prévu pour les déchets électriques et électroniques. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter votre mairie, le service local de traitement des ordures ménagères ou le commerçant auprès duquel vous avez acheté le produit.
CARACTÉRISTIQUES
| Panneau LCD | Technologie TFT-LCD couleur | ||
| Taille | 23,8"W (60 cm) | ||
| Espacement des pixels 0,2745 mm (H) x 0,2745 mm (V) | |||
| Luminosité | 250 cd/m ^2 (typique) | ||
| Contraste 100000000:1 max. (ACM) | |||
| Angle de vision 178° (H), 178° (V) (CR = 10) | |||
| Temps de réponse 4 ms (gris à gris) | |||
| Type de panneau VA | |||
| Vidéo Interface Analogique R, G, B | |||
| Fréquence horizontale 31 kHz à 83 kHz | |||
| Fréquence verticale 56 à 76 Hz | |||
| Couleurs affichées 16,7 millions de couleurs | |||
| Fréquence | VGA/HDMI : 170 MHzDVI : 165 MHz | ||
| Résolution maximale 1920 x 1080 à 60 Hz | |||
| Plug-and-Play VESA DDCCI/DDC2B | |||
| Classe d'efficacité énergétique B | |||
| *Consommation annuelle d'énergie 38 (kWh) (pour le modèle à entrée HDMI) | |||
| Consommation électrique (à 200 nits) | Mode Marche | 21 W (typique) | |
| Mode Veille | 0,5 W (typique) | ||
| Mode Arrêt | 0,35 W (typique) | ||
| Connecteur d'entrée | D-SubDVI-D 24 broches (modèle à double entrée uniquement)HDMI (modèle à entrée HDMI uniquement) | ||
| Signal vidéo d'entrée | Analogique : 0,7 Vp-p (standard), 75 OHM, positifSignal numérique (modèle à double entrée uniquement)HDMI (modèle à entrée HDMI uniquement) (en option) | ||
| Haut-parleurs 2 W x 2 (en option) | |||
| Taille maximale de l'écran | Horizontal : 534,74 mmVertical : 313,26 mm | ||
| Source d'alimentation | 100 à 240 V, 50/60 Hz | ||
| Conditions environnementales | Température de fonctionnement : 0 à 40 °CTempérature de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 % | ||
| Dimensions | 539,9 (L) x 422,4 (H) x 212,9 (P) mm | ||
| Poids (net) | 4,11 kg (net) | ||
| Caractéristiques mécaniques | Inclinaison : -5 à +20° (l'inclinaison de 20 degrés est possible uniquement au plus haut point pour l'angle d'élévation)Rotation : NonRéglage de la hauteur : NonPivot : NonPied amovible : oui (pied détachable avec maintien par vis) | ||
| Commandes externes | Commutateur/boutons | Bouton d'alimentationEntréeVolume | MENU/ENTRÉELuminosité/QuitterTouche E (Empowering) |
| Fonctions | LuminositéContrasteLumière bleueACMH. Position (modèle à entrée analogique uniquement)V. Position (modèle à entrée analogique uniquement)Netteté (modèle à entrée analogique uniquement)Fréquence (modèle à entrée analogique uniquement)Autoréglage (modèle à entrée analogique uniquement)Temp. CouleurTeinte 6 axesSaturation 6 axesVolume | Over DriveLangueDélai de l'OSDEntréeSource autoFormat DPMode LargeDDC/CI Allumé/ÉteinteMd démarr rapideInformations sur l'écranRéinitial ts réglagesQuitter | |
| Les caractéristiques peuvent faire l'objet de modifications sans préavis. | |||
Vous pouvez trouver les manuels et autres documents pour votre produit Acer sur le site Web d'assistance Acer officiel.
*La consommation d'énergie annuelle est calculée à partir d'une consommation d'énergie typique de 4 heures par jour, 365 jours par an.
