NÁVOD K OBSLUZE KA241Y ACER

Monitor LCD Acer – Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

2. Vypněte monitor LCD a odpojte napájecí kabel.

3. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
4. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
   • NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.

5. Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

6. Neumistujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.

7. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.

8. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
9. Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
10. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obrat'te se na autorizovaného technika.

- Kabel pro prěnos signálu z monitoru do počítače je rozedřený nebo poškozený.

• Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
  • Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

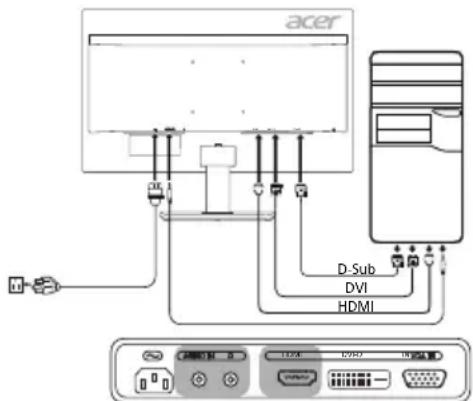

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu.

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel VGA k počítači.

2-2 Připojení digitálního kabelu (pouze u modelu s duálním vstupem)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel HDMI k počítači.

1. Připojení audio kabelu. (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

acer D-Sub DVI HDMI

volitelné

Externí ovládací prvky

Č. Ikona Položka Popis

1, 2		Tlačítko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie.
3	Input	Tlačítko vstupu Stisknutím změníte vstupní zdroj.

4 Tlačitko hlasitosti Stisknutím otevřete nastavení hlasitosti.

5	MENU	Funkce nabídky na obrazovce	Stisknutím zobrazíte nabídku na obrazovce.Opětovným stisknutím provedete výběr položky nabídky na obrazovce.
6	AUTO	Tlačítko pro automatické nastavení / Ukončení	Je-li aktivní nabídka na obrazovce, stisknutím tlačítkaAutoji ukončíte. Jakmile bude nabídka na obrazovce neaktivní, stiskněte tlačítkoAutoa monitor automaticky provede optimalizaci polohy zobrazení, zaostření a hodin na displeji.
7	e	Tlačítko Empowering	Stisknutím tlačítka Empowering otevřete nabídku na obrazovce Správa barev eColor společnosti Acer a získáte přístup k režimům scénářů.

7 6 5 4 3 2 1

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace. Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavku na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Užívání zařízení podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace vyřazených zařízení uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný	LCD TFT
	Velikost 23,8"W (60 cm)
	Rozteč pixelů 0,2745 mm	(horizontálné) × 0,2745 mm (vertikálné)
	Jas	250 cd/m ^2 (typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Úhel sledování 178° (horizontálné) 178° (vertikálné) (CR=10)
	Doba odezvy 4 ms (GTG)
	Typ panelu VA
	Video R, G, B analogové	rozhraní
	Horizontální frekvence 31	kHz až 83 kHz
	Vertikální frekvence 56 až	76 Hz
Barva zobrazení 16,7 milionu barev
Frekvence bodů		VGA/HDMI: 170 MHzDVI: 165 MHz
Maximální rozlišení 1920 × 1080 při 60 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Třída energetické efektivity B
*Roční spotřeba energie		38 (kWh) (pro model se vstupem HDMI)
Spotřeba energie(při jasu 200 nitů)	Režim Zapnuto	21 W (typicky)
	Režim spánku	0,5 W (typicky)
	Režim Vypnuto	0,35 W (typicky)
Konektor vstupu		D-SubDVI-D 24kolíkový (pouze model s duálním vstupem )HDMI (pouze model se vstupem HDMI)
Vstupní videosignál		Analogový: 0,7 Vp-p (standardní), 75 OHM, pozitivníDigitální signál (pouze model s duálním vstupem)HDMI (pouze model se vstupem HDMI) (volitelné)
Reproduktory		2 W x 2 (volitelné)
Maximální velikost obrazovky		Horizontálné: 534,74 mmVertikálné: 313,26 mm
Zdroj napájení		100–240 V, 50/60 Hz
Podmínky okolního prostředí		Provozní teplota: 0 °C až 40 °CSkladovací teplota: -20 °C až 60 °CProvozní vlhkost: 20 % až 80 %
Rozměry		539,9 (Š) × 422,4 (V) × 212,9 (H) mm
Hmotnost (čistá hmotnost)		4,11 kg (čistá)
Technické údaje mechanismu		Naklonění: -5° až +20° (pro úhel zdvihu lze dosáhnout záklonu 20 stupňů pouze v nejvyšším bodě)Otáčení: NeNastavení výšky: NeOtočení: NeOdnímatelný stojan: Ano (odnímatelný stojan s nožkou a uvolněním pomocí šroubu)
Externí ovládací prvky	Spínače a tlačítka	Tlačítko napájeníVstupHlasitostNABÍDKA/ENTERBrightness (jas) / Exit (ukončit)Tlačítko Empowering (E)
	Funkce	JasKontrastModré světloACMHorizontální pozice (jen pro model s analogovým vstupem)Vertikální pozice (jen pro model s analogovým vstupem)Zaostření (jen pro model s analogovým vstupem)Hodiny (jen pro model s analogovým vstupem)Automatická konfigurace (jen pro model s analogovým vstupem)Teplota barev6osý odstín6osá sytostHlasitostOver DriveJazykČasový limit nabídky na obrazovceVstupAutomatická detekce signálů ze zdrojůFormát DPŠirokoúhlý režimDDC/CI zapnuto/vypnutoRežim rychlého spuštěníInformace o displejiObnovit všechna nastaveníUkončit
Jakékoli technické údaje zařízení mohou být změněny bez předchozího upozornění.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

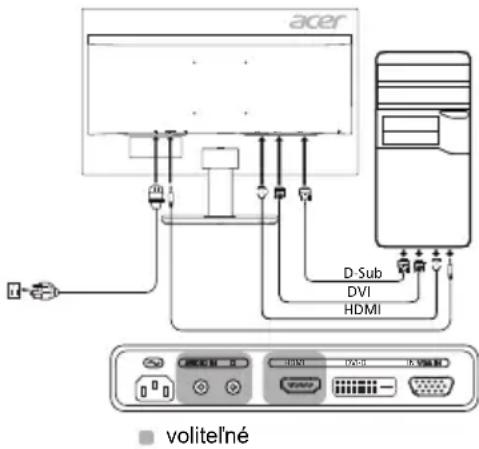

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojenie obrazového kábla

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte obrazový kábel VGA k počítaču.

Č. Ikona Položka Popis

1, 2	[IMAGE]	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora.Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
3	Input	Tlačidlo Vstup Stlačením tlačidla prepnite vstupné zdroje.
4	Tlačidlo Hlasitost'		Stlačením tlačidla aktivujte systém na ovládanie hlasitosti.
5	Funkcie OSDMENU		Stlačením zobrazíte ponuku OSD.Opátovným stlačením zadáte výber v ponuke OSD.
6	AUTO	Tlačidlo automatického nastavenia/ukončenia	Ak je ponuka OSD aktívna, stlačením tlačidlaAutoju ukončíte. Ked bude ponuka OSD neaktívna, stlačte tlačidloAutoa monitor automaticky optimalizuje polohu displeja, zaostrenie a hodiny na displeji.
7	Kláves Empowering		Stlačte kláves Empowering na otvorenie ponuky Správy farieb OSD a dostanete sa k režimom scenárov.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Poznámka: Tienené káble

Poznámka: Používatelia z Kanady

*Ročná spotreba energie sa vypočita s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
