LIETOŠANAS INSTRUKCIJA KA241Y ACER

Acer LCD monitora īsā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo mainstrāvu.

2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.

3. Uz rāmja uzsmidziniet tīrīšanas škidrumu, kas neškīdina, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠKIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA.
5. LÜDZU, NEIZMANTOJIET JEBKÄDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TİRİTÄJUS UZ LCD DISPLEJA EKRÄNA VAI APKALVA.

6. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.

7. Nenovietojiet LCD monitoru blakus logam. Nepaklaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.

8. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.

9. Nenoņemiet apvalku un nemēģiniet pats veikt šīs daļas apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
10. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60 °C (no -4° līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
11. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:

- Monitora un datora signāla kabelis ir saplīsis vai sabojājies.

• Uz LCD monitora tiek izšlakts škidrums, vai monitors tiek paklauts lietum.
• LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Iznemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atseviškiem modeliem).
3. Pagrieziet pulkstenrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atseviškiem modeliem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atseviškiem modeliem).

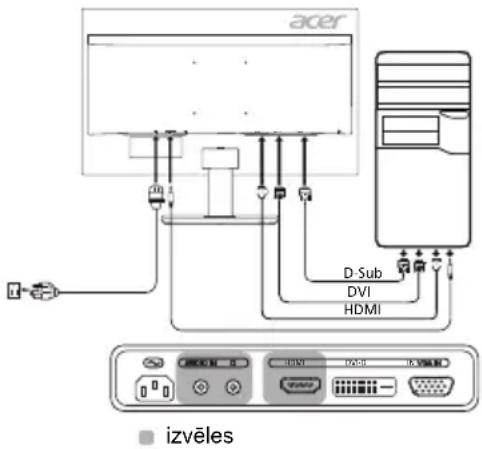

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet videokabeli.

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet VGA videokabeli datoram.

2-2 Pievienojiet digitālo kabeli (tikai modelim ar divām ieejām)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet vienu 24 kontaktu DVI kabela galu monitora aizmugurē, bet otru galu — datora portam.

2-3 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet HDMI kabeli datoram.

1. Pievienojiet audiokabeli. (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.

Ārējās vadīklas

Nr. Ikona Vienums Apraksts

1, 2	[IMAGE]	leslēgšanas/izslēgšanas poga/indikators	leslēdz/izslēdz monitoru. Zils indikators norāda par ieslēgtu pozīciju. Dzeltens indikators norāda par gaidstāves/enerģijas taupīšanas režīmu.
3	Input	levades poga Nospiediet, lai pārslēgtu ievades avotus.
4	Skaluma poga		Nospiediet, aktivizētu skaluma regulēšanas slīdni.
5	MENU	Ekrāna izvēlnes funkcijas	Nospiediet, lai skatītu ekrāna izvēlni.Nospiediet vēlreiz, lai atvērtu atlasīto ekrāna izvēlnes elementu.
6	AUTO	Automātiskāskorigēšanas/iziešanas poga	Ja ir aktīva ekrāna izvēlne, nospiedietAuto,lai izietu no tās. Ja ekrāna izvēlne nav aktīva, nospiedietAuto, lai monitors automātiski optimizētu displeja novietojumu, fokusu un pulksteni.
7	e	Empowering taustiņš	Nospiediet Empowering taustiņu, lai atvērtu Acer eColor Management ekrāna izvēlni un pieklūtu scenāriju režīmiem.

acer D-Sub DVI HDMI izvēles

7 6 5 4 3 2 1

Regulas un drošības paziņojumi

FCC paziņojums

Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. dalai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstāklos. Šī ierīce ğenerē, izmanto un izstaro radiofrekvences energiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztvērējantenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā kēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

CE paziņojums par atbilstību

Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemspreguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošu energotaupīgos produktos.

Paziņojums

Lai novērstu bojājumu monitoram, neceliet to aiz pamatnes.

Paziņojums: aizsargāti kabeli

Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabelus, lai nodrošinātu atbilstību EMC prasībām.

Paziņojums: perifērās ierīces

Šim aprīkojumam drīkst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, terminālus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmainas vai modifikācijas, ko ražotājs nav skaidri atlāvis, var anulēt Federālās sakaru komisijas pieškirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. dalai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīce ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.

Paziņojums: lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.

Nolietotā aprīkojuma utilizēšana, kas attiecas uz privātām mājsaimniecībām Eiropas Savienībā

Šis simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Jūsu pienākums ir utilizēt nolietoto aprīkojumu, nododot to speciālās savākšanas vietās, kur notiek elektriskā un elektroniskā aprīkojuma otreizēja pārstrāde. Atsevišķa nolietotā aprīkojuma savākšana un otreizēja utilizēšana palīdz taupīt dabas resursus un nodrošina tādu pārstrādi, kas pasargā cilvēku veselību un vidi. Lai iegūtu papildinformāciju par vietām, kur var nodot nolietoto aprīkojumu otreizējai pārstrādei, lūdzu, sazinieties ar savu pašvaldību, mājsaimniecības aprīkojumu utilizēšanas dienestu vai veikalu, kur iegādājāties produktu.

SPECIFIKĀCIJA

LCD panelis	Vadošā sistēma TFT krāsu LCD
	Lielums 23,8"W (60 cm)
	Pikseļi 0,2745 x 0,2745 mm (augstums x platums)
	Spilgtums	250 cd/m ^2 (parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata leņķis 178° (H) 178° (V) (CR=10)
	Reaģēšanas laiks 4 ms (G-G)
	Paneļa tips VA
	Video R, G, B analogais interfeiss
	H-frekvence 31–83 kHz
	V-frekvence 56–76 Hz
Displeja krāsas 16,7 M krāsu
Punktu pulkstenis		VGA/HDMI: 170 MHzDVI: 165 MHz
Maksimālā izšķirtspēja 1920 x 1080 pie 60 Hz
Plug & Play VESA DDCCI/DDC2B
Enerģijas efektivitātes klase B
* Enerģijas patēriņš gadā		38 (kWh) (modeļiem ar HDMI ieeju)
Enerģijas patēriņš (200 niti)	Ieslēgtā režīmā	21 W (parasti)
	Miega režīmā	0,5 W (parasti)
	Izslēgtā režīmā	0,35 W (parasti)
Ieejas savienotājs		D-SubDVI-D 24 kontaktu (tikai modelļiem ar divām ieejām)HDMI (tikai modelļiem ar HDMI ieeju)
Ieejas videosignāls		Analogais: 0,7 Vp-p (standarts), 75 OHM, pozitīvsDigitālais signāls (tikai modelļiem ar divām ieejām)HDMI (tikai modelļiem ar HDMI ieeju) (izvēles)
Skaļruņi		2 W x 2 (izvēles)
Maksimālais ekrāna llelums		Horizontāli: 534,74 mmVertikāli: 313,26 mm
Enerģijas avots		100–240 V, 50/60 Hz
Vides apsvērumi		Temperatūra darbojoties: 0–40 °CTemperatūra uzglabājot: -20–60 °CMitrums darbojoties: 20–80%
Izmēri		539,9 x 422,4 x 212,9 mm (platums x augstums x dzīļums)
Svars (N. W.)		4,11 kg (neto)
Mehānisma specifikācijas		Noliekšana: -5° līdz +20° (20 grādu sasvēršana iespējama tikai visaugstākajā punktā)Pagriešana: navAugstuma korigēšana: navSasvēršana: navAtvienojama pamatne: ir (atvienojama pamatne, izmantojot skrūves)
Ārējās vadīklas	Slēdži/pogas	Ieslēgšanas pogaIeejaSkaļums Izvēlne/atvēršanaSpilgtums/izietE(Empowering) taustiņš
	Funkcijas	SpilgtumsKontrastsZils indikatorsACMH. Position (tikai modelļiem ar analogo ieeju)V. Position (tikai modelļiem ar analogo ieeju)Fokuss (tikai modelļiem ar analogo ieeju)Pulkstenis (tikai modelļiem ar analogo ieeju)Automātiskā konfigurēšana (tikai modelļiem ar analogo ieeju)Krāsu temperatūra6 asu nokrāsa6 asu piesātinājumsSkaļums PaātrinājumsValodaEkrāna izvēlnes taimauts IeejaAutomātiskā avota noteikšanaDP formātsPlatais režīmsDDC/CI ieslēgšana/izslēgšanaĀtrā sākuma režīmsDispleja informācijaVisu iestatījumu atiestatīšanaIziešana
Visas specifikācijas var tikt mainītas bez pazīņojuma.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē.
* Energijas patēriņš gadā tiek aprēkināts, izmantojot parastu energijas patēriņa apjomu 4 stundās/dienā, 365 dienās gadā.
