KA241Y - จอภาพ ACER - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	จอ LCD
ยี่ห้อและรุ่น	Acer KA241Y
ขนาดหน้าจอ	23.8 นิ้ว (60 ซม.)
เทคโนโลยีแผง	VA (TFT-LCD สี)
ความละเอียดสูงสุด	1920 x 1080 ที่ 60 Hz
ความสว่าง	250 cd/m² (ทั่วไป)
คอนทราสต์	100,000,000:1 สูงสุด (ACM)
เวลาตอบสนอง	4 ms (เทาไปเทา)
มุมมอง	178° แนวนอน / 178° แนวตั้ง (CR=10)
สีที่แสดง	16.7 ล้านสี
ความถี่แนวนอน	31 kHz ถึง 83 kHz
ความถี่แนวตั้ง	56 ถึง 76 Hz
อินพุตวิดีโอ	D-Sub (VGA), DVI-D 24 พิน, HDMI (ตามรุ่น)
ลำโพงในตัว	2 x 2 W (ตัวเลือก)
แหล่งจ่ายไฟ	100 ถึง 240 V, 50/60 Hz
การใช้พลังงาน (เปิด)	21 W (ทั่วไป)
การใช้พลังงาน (สแตนด์บาย)	0.5 W (ทั่วไป)
การใช้พลังงาน (ปิด)	0.35 W (ทั่วไป)
ระดับประสิทธิภาพพลังงาน	B
ขนาด (กว้าง x สูง x ลึก)	539.9 x 422.4 x 212.9 มม.
น้ำหนักสุทธิ	4.11 กก.
การเอียง	-5° ถึง +20°
การติดตั้ง VESA	ถอดขาได้ (สกรู)
อุณหภูมิการทำงาน	0 °C ถึง 40 °C
อุณหภูมิการจัดเก็บ	-20 °C ถึง 60 °C
ความชื้นขณะทำงาน	20% ถึง 80%
การทำความสะอาดที่แนะนำ	ผ้านุ่มแห้ง ห้ามใช้ของเหลวโดยตรงบนหน้าจอ
การซ่อมแซม	ห้ามเปิดเครื่อง ส่งให้ช่างผู้ได้รับอนุญาต

คำถามที่พบบ่อย - KA241Y ACER

จอภาพ Acer KA241Y มีขนาดเท่าไร?

จอภาพมีขนาด 539.9 มม. กว้าง, 422.4 มม. สูง และ 212.9 มม. ลึก

การใช้พลังงานในโหมดสแตนด์บายเป็นเท่าไร?

ในโหมดสแตนด์บาย จอภาพใช้พลังงาน 0.5 W โดยทั่วไป

จะทำความสะอาดหน้าจอจอภาพอย่างไร?

ปิดและถอดปลั๊กจอภาพ ใช้ผ้านุ่มชุบน้ำหมาดๆ เล็กน้อยกับน้ำยาที่ไม่มีตัวทำละลาย ห้ามฉีดของเหลวโดยตรง บนหน้าจอ

มีสายวิดีโออะไรมาให้บ้าง?

จอภาพมาพร้อมสาย VGA สาย DVI และ HDMI เป็นตัวเลือกตามรุ่น

จอภาพมีลำโพงในตัวหรือไม่?

มีเป็นตัวเลือก มาพร้อมลำโพงสองตัว 2 W แต่ละตัว

ความละเอียดสูงสุดที่รองรับคือเท่าไร?

ความละเอียดสูงสุดคือ 1920 x 1080 พิกเซลที่ 60 Hz

สามารถเอียงหน้าจอได้หรือไม่?

ได้ สามารถปรับเอียงได้ตั้งแต่ -5° ถึง +20°

จอภาพรองรับ VESA หรือไม่?

ขาถอดได้ แต่ขนาดการติดตั้ง VESA ไม่ได้ระบุไว้ในคู่มือ ขายึดด้วยสกรูโดยตรง

จะทำอย่างไรหากสายสัญญาณเสียหาย?

ถอดปลั๊กจอภาพทันทีและติดต่อ ช่างผู้ได้รับอนุญาต

จะหาคู่มือฉบับสมบูรณ์ได้ที่ไหน?

คุณสามารถดาวน์โหลดคู่มือในรูปแบบ PDF ได้จากเว็บไซต์ทางการของ Acer หรือในหน้าสินค้า

คู่มือผู้ใช้ KA241Y ACER

คู่มือการตั้งค่ามอนิเตอร์ LCD ของ Acer ฉบับย่อ (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ให้แน่ใจว่ามอนิเตอร์ของคุณได้รับการจัดระดับทางไฟฟ้าให้ใช้งานได้กับกำลังไฟแบบ AC ที่ใช้ในพื้นที่ของคุณ
2. ปิดมอนิเตอร์ LCD และถอดสายไฟออก
3. ฉีดสเปรย์น้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าและทำความสะอาดมอนิเตอร์เบาๆ
4. ห้ามฉีดสเปรย์หรือเทของเหลวใดๆ ลงบนหน้าจอหรือฝาปิดโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอแสดงผล LCD หรือฝาปิด
6. Acer จะไม่รับผิดชอบหากเกิดความเสียหายจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางมอนิเตอร์ LCD ไว้ใกล้กับหน้าต่าง ฝน ความชื้น หรือแสงแดด อาจทำให้มอนิเตอร์เกิดความเสียหายร้ายแรงได้
8. อย่าใช้แรงกดกับหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเกิดความเสียหายโดยถาวรได้
9. อย่าถอดฝาครอบหรือพยายามซ่อมแซมยูนิตนี้ด้วยตัวคุณเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตทำการซ่อมแซมในทุกรณี
10. เก็บมอนิเตอร์ LCD ไว้ในห้องที่มีอุณหภูมิ -20° ถึง 60° C (-4° ถึง 140° F) การจัดเก็บมอนิเตอร์ LCD ภายนอกช่วงดังกล่าวอาจทำให้เกิดความเสียหายโดยถาวรได้
11. ควรถอดปลั๊กมอนิเตอร์ออกทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากมีกรณีใดๆ ต่อไปนี้เกิดขึ้น:

- สายสัญญาณจากมอนิเตอร์ไปยังพีซีหลุดลุ่ยหรือได้รับความเสียหาย

- ของเหลวหกลงบนมอนิเตอร์ LCD หรือมอนิเตอร์ถูกน้ำฝน

- มอนิเตอร์ LCD หรือฝาปิดได้รับความเสียหาย

ติดตั้งมอนิเตอร์เข้ากับฐานวาง

1. นำมอนิเตอร์ออกจากบรรจุภัณฑ์
2. ติดขาตั้งเข้ากับฐานวาง (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาจนลงล็อค ตรวจสอบให้แน่ใจว่าฐานวางลงล็อคกับขาตั้ง (สำหรับบางรุ่น)
4. ยึดฐานวางเข้ากับขาตั้งด้วยการหมุนสกรูโดยใช้สลักที่มีให้หรือใช้เหรียญที่มีขนาดพอเหมาะสม (สำหรับบางรุ่น)

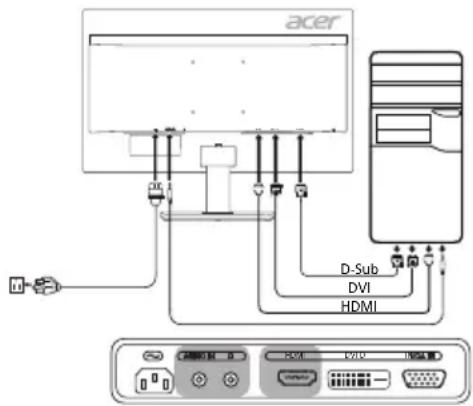

การเชื่อมต่อมอนิเตอร์กับคอมพิวเตอร์

1. ปิดมอนิเตอร์ของคุณและถอดสายไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ a. ตรวจสอบให้แน่ใจว่าทั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์ 2-2 เชื่อมต่อสายดิจิตอล (เฉพาะรุ่นอินพุตแบบคู่) a. ตรวจสอบให้แน่ใจว่าทั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. ต่อปลายด้านหนึ่งของสาย DVI แบบ 24 พินเข้ากับด้านหลังของมอนิเตอร์ และต่ออีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์ 2-3 เชื่อมต่อสาย HDMI (เฉพาะรุ่นอินพุต HDMI) (ไม่บังคับ) a. ตรวจสอบให้แน่ใจว่าทั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์
3. เชื่อมต่อสายสัญญาณเสียง (ไม่บังคับ)
4. เสียบสายมอนิเตอร์เข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของมอนิเตอร์
5. เสียบปลั๊กสายไฟของคอมพิวเตอร์และมอนิเตอร์เข้ากับเต้าเสียบปลั๊กไฟที่อยู่ในบริเวณใกล้เคียง

ไม่บังคับ

การควบคุมภายนอก

หมายเลข	ไอคอน	รายการ	คําอธิบาย
1, 2		ปุ่มเปิด-ปิดเครื่อง/ไฟแสดงสถานะ	เปิด/ปิดมอนิเตอร์ สีนําเงินหมายถึงเปิดอยู่สีเหลืองหมายถึงสแดนต์บาย/โหมดประหยัดพลังงาน
3	Input	ปุ่มอินพุต	กดเพื่อสลับแหล่งอินพุต
4		ปุ่มระดับเสียง	กดเพื่อเปิดใช้งานการเลื่อนปรับระดับเสียง
5 ฟังก์ขัน OSD MENU			กดเพื่อด OSD กดอีกครั้งเพื่อป้อนตัวเลือกใน OSD
6	AUTO	ปุ่มปรับอัตโนมัติ/ออก	หาก OSD ทํางานอยู่ ใหกด อัตโนมัติเพื่อออกจาก OSD เมื่อ OSD ไม่ทํางานอยู่ใหกด อัตโนมัติ และมอนิเตอร์จะปรับแต่งตําแหน่งการแสดงผล ไฟกัส และสัญญาณนาฟิกาของมอนิเตอร์ของคุณโดยอัตโนมัติ
7 ปุ่ม Empowering			กดปุ่ม Empowering เพื่อเปิด OSDการจัดการ eColor ของ Acer และเข้าใช้งานโหมดชินาร์โอ

ข้อบังคับและประกาศความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัล Class B ตาม Part 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมจากสัญญาณรบกวนที่เป็นอันตรายในการติดตั้งภายในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่คลื่นความถี่วิทยุ และหากไม่ติดตั้งและใช้งานตามคำแนะนำ อาจทำให้เกิดสัญญาณรบกวนที่เป็นอันตรายต่อการสื่อสารด้วยคลื่นวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าสัญญาณรบกวนจะไม่เกิดขึ้นในการติดตั้งแบบใดแบบหนึ่ง หากอุปกรณ์นี้ทำให้เกิดสัญญาณรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ก็ควรพยายามแก้ไขปัญหาการรบกวนโดยดำเนินการตามมาตรการต่อไปนี้อย่างน้อยหนึ่งข้อ:

• ปรับทิศทางหรือเปลี่ยนที่ตั้งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และตัวรับสัญญาณ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าอื่นนอกจากตัวรับสัญญาณที่เชื่อมต่อไว้
• ปรึกษากับตัวแทนจำหน่ายหรือช่างเทคนิคผู้เชี่ยวชาญด้านวิทยุ/โทรทัศน์เพื่อขอความช่วยเหลือ

คำแถลงเกี่ยวกับความสอดคล้องของ CE

Acer Inc. ขอประกาศ ณ ที่นี้ว่าจอภาพ LCD นั้นปฏิบัติตามข้อกำหนดสำคัญและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC โดยคำนึงถึงการกำหนดกรอบสำหรับการตั้งข้อกำหนดการออกแบบเพื่อสิ่งแวดล้อมสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อสังเกต:

เพื่อป้องกันความเสียหายที่อาจเกิดกับมอนิเตอร์ ให้ยกมอนิเตอร์โดยจับที่ฐาน

หมายเหตุ: สายที่ได้รับการป้องกัน

การเชื่อมต่อไปยังอุปกรณ์คอมพิวเตอร์อื่นๆ ทั้งหมดต้องทำโดยใช้สายหุ้มฉนวนเพื่อรักษาการปฏิบัติตามกฎระเบียบของ EMC

หมายเหตุ: อุปกรณ์เสริม

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าปฏิบัติตามข้อกำหนด Class B เท่านั้น ที่สามารถเชื่อมต่อเข้ากับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจส่งผลให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขที่ไม่ได้รับการอนุมัติโดยชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ซึ่งได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะได้

เงื่อนไขการใช้งาน

อุปกรณ์เป็นไปตาม Part 15 ของกฎ FCC การใช้งานต้องเป็นไปตามสองเงื่อนไขต่อไปนี้ (1) อุปกรณ์นี้อาจไม่ก่อให้เกิดสัญญาณรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณรบกวนทั้งหมดที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจก่อให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้แคนาดา

อุปกรณ์ดิจิตอล Class B นี้เป็นไปตาม Canadian ICES-003

การกำจัดขยะจากอุปกรณ์โดยผู้ใช้ในแบบส่วนตัวในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์นี้ที่อยู่บนผลิตภัณฑ์นี้หรือบนบรรจุภัณฑ์เป็นการระบุว่าผลิตภัณฑ์นี้จะต้องไม่ถูกกำจัดรวมกับขยะในครัวเรือนอื่นๆ ของคุณ โดยจะเป็นความรับผิดชอบของคุณในการกำจัดขยะจากอุปกรณ์โดยการมอบให้จุดเก็บรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลขยะจากอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้าโดยเฉพาะ การเก็บแยกและรีไซเคิลขยะจากอุปกรณ์ในเวลาที่จะกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจได้ว่าจะได้รับการรีไซเคิลด้วยวิธีที่ช่วยปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถส่งมอบขยะจากอุปกรณ์ของคุณสำหรับการรีไซเคิล โปรดติดต่อสำนักงานเขต (ที่ว่าการอำเภอ) ในท้องถิ่นของคุณ เทศบาลกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

จอ LCD	ระบบขับเคลื่อน	TFT Color LCD
	ขนาด 23.8"W (60 ชม.)
	ระยะห่างระหว่างพิกเชล	0.2745 มม. (แนวนอน) x 0.2745 มม. (แนวตั้ง)
	ความสว่าง	250 cd/m2 (ทั่วไป)
	ความเปรียบค่าง	สูงสุด 100000000:1 (ACM)
	มุมที่รับชมได้	178° (แนวนอน) 178° (แนวตั้ง) (CR=10)
	เวลาตอบสนอง 4 ms (G)	ธัง G)
	ชนิดของจอ	VA
	วัดโอ	อะนาล็อกอินเตอร์เฟช R, G, B
	H-Frequency 31 kHz - 83 kHz
	V-Frequency 56 - 76 Hz
สีของจอ 16.7ล้านสี
Dot Clock		VGA/HDMI: 170 MHzDVI: 165 MHz
ความละเอียดสูงสด		1920 x 1080 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
ระดับการประหยัดพลังงาน		B
*การใช้พลังงานต่อปี		38 (kWh) (สาหรับรุ่นอินพต HDMI)
การใช้พลังงาน (ที่ 200 nits)	โหมดเปิด	21W (ทั่วไป)
	โหมดสลีป	0.5W (ทั่วไป)
	โหมดปิด	0.35W (ทั่วไป)
ชั่วต่ออินพต		D-SubDVI-D 24 พิน (เฉพาะรันอินพตแบบคุ)สัญญาณ HDMI (เฉพาะรุ่นอินพต HDMI)
สัญญาณวิดีโออินพต		อะนาล็อก: 0.7Vp-p (มาตรฐาน), 75 OHM, บวกสัญญาณเดิจิตอล (เฉพาะรุ่นอินพตแบบคุ)สัญญาณ HDMI (เฉพาะรุ่นอินพต HDMI)(ไม่มังคับ)
ลําโพง		2W x 2 (ไม่มังคับ)
ขนาดหน้าจอสูงสุด		แนวนอน: 534.74 มม.แนวตั้ง: 313.26 มม.
แหลงจ่ายพลังงาน		100 - 240V, 50/60 Hz
ข้อควรค่านึงด้านสิ่งแวดล้อม		ฉุณเหภูมิการทํางาน: 0° ถึง 40°Cอุณเหภูมิการจัดเก็บ: -20° ถึง 60°Cความชื่นการทํางาน: 20% ถึง 80%
ขนาด		539.9 (กร้าง) x 422.4 (สูง) x 212.9 (ลึก) มม.
นําหนัก (N. W.)		4.11 กก. (สุทธิ)
ข้อมูลจําเพาะของกลไก		เอี่ยง: -5° ถึง +20° (เฉพาะที่จุดสูงสุด สามารถเอี่ยงได้ 20 องศาสําหรับมุมเงีย)การหมุน: ไม่มีการปรับความสูง: ไม่มีการปรับตั้ง/นอน: ไม่มีชาตั้งแบบถอดออกได้: มี (ชาตั้งแบบถอดออกได้ด้วยการคลายสกร)
การควบคุมภายนอก	สวัตช์/ปุ่ม	ปุ่มเปิด/ปิดเครื่องอินทุดระดับเสียง
	ฟังก์ชันการทํางาน	ความสว่างความเปรียบต่างแสงสิฟ้าACMตําแหน่งแนวนอน (เฉพาะรุ่นอินพตแบบอะนาล็อก)ตําแหน่งแนวนตั้ง (เฉพาะรุ่นอินพตแบบอะนาล็อก)ไฟคัส (เฉพาะรุ่นอินพตแบบอะนาล็อก)นาฟีกา (เฉพาะรุ่นอินพตแบบอะนาล็อก)การปรับตั้งค่าอัตโนมัติ (เฉพาะรุ่นอินพตแบบอะนาล็อก)อุณเหภูมิสีสี 6 แกนความอิมสิ 6 แกนระดับเสียง
ข้อมูลจําเพาะหังหมดอาจมีการเปลี่ยนแปลงโดยไม่จําเป็นต้องแจ้งให้ทราบ

ค้นหาเอกสารอื่นๆ และคู่มือสำหรับผลิตภัณฑ์ Acer ของคุณบนเว็บไซต์การสนับสนุนอย่างเป็นทางการของ Acer

*การใช้พลังงานต่อปีจะคำนวณโดยใช้ตามแบบอย่างการใช้พลังงาน 4 ชั่วโมงต่อวัน 365 วันต่อปี
