KA241Y - Monitor ACER - Tasuta kasutusjuhend

Korduma kippuvad küsimused - KA241Y ACER

KASUTUSJUHEND KA241Y ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD monitori ekraani puhastamine: veenduge, et LCD monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

2. Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.

3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
4. ÄRGE PIHÜSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRÄANILE VÖI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.

6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

8. Ärge suruge LCD-ekraanile. Tugev surve vöib ekraani jäävalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, vöib monitor jäävalt viga saada.

11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

12. Monitori ja arvutit ühendav signaalikaabel saab viga.

13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
    • LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge (valitud mudelitel).
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud (valitud mudelitel).
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga (valitud mudelitel).

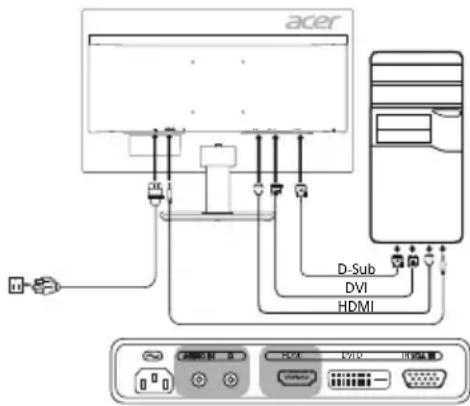

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendamine digtaaljuhtmega (ainult duaalsisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-3 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (valikuline)
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage HDMI-kaabel arvutiga.

1. Ühendage helikaabel. (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

acer D-Sub DVI HDMI

valikuline

Füüsilised nupud

Nr Ikoon Nimetus Kirjeldus

1, 2		Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
3	Input	Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4	Helitugevuse nupp		Vajutage, et helitugevuse liugastmik aktiveerida.
5	Menüüfun teibetid!		Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uuesti.
6	AUTO	Välja-nupu (exit)/automaatnekohaldamine	Kui menüü on aktiivne, vajutageAuto, et menüüst väljuda. Kui menüü ei ole aktiivne, vajutageAutoning monitor optimiseerib automaatselt menüü asendi, fookuse ja kella.
7	e	RežiimivalikukiirnuppEmpowering	Režiimivaliku kiirnupp Empowering avab menüü Acer eColor Management, kus saate stseenirežiime valida.

7 6 5 4 3 2 1

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
• Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.

Tähelepanu: varjestatud juhtmed

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu: välisseadmed

Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad töenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel tuleb juhinduda järgmisest kahest ettekirjutusest: (1) seade ei tohi tekitada kahjulikke raadiolaineid ja (2) seade peab vastu võtma igasuguseid raadiolaineid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiolaineid.

Tähelepanu: Kanada kasutajad

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektrija elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-paneel	Tööpõhimõle Värviline TFT LCD
	Suurus 23,8"W (60 cm)
	Piksli mõõtmed 0,2745 mm (H) × 0,2745 mm (V)
	Heledus	250 cd/m2(tüüpiline)
	Kontrastsus Max 100000000:1 (ACM)
	Vaatenurk 178° (H) 178†(V) (CR = 10)
	Reageerimisaeg 4 ms (G-st G-ni)
	Paneeli tüüp VA
	Video R, G, B analoogliides
	H-sagedus 31 kHz-83 kHz
	V-sagedus 56-76 Hz
Värvitäpsus 16,7M Värvid
Pikslisagedus		VGA/HDMI: 170 MHzDVI: 165 MHz
Maksimaalne lahutusvõime 1920 × 1080 @ 60 Hz
Isehäälestumine VESA DDCCI/DDC2B
Energiatõhususe klass B
*Aastane energiararve 38 (kWh) (HDMI-sisendiga mudelil)
Elektritarbimine (200 niti juures)	Sisselülitatuna	21 W (tüüpiline)
	Puhkerežiimis	0,5 W (tüüpiline)
	Väljalülitatuna	0,35 W (tüüpiline)
Sisendpistik		D-Sub24-kontaktiline DVI-D (ainult duaalsisendiga mudelitel)HDMI (ainult HDMI-sisendiga mudelitel)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, Positiivne Digitaalsignaal (ainult duaalsisendiga mudelitel)HDMI (ainult HDMI-sisendiga mudelitel) (valikuline)
Kõlarid		2 W × 2 (valikuline)
Ekraani maksimaalsed mõõtmed		Horisontaalne: 534,74 mmVertikaalne: 313,26 mm
Toiteallikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0° kuni 40 °CSäilitamistemperatuur: -20° kuni 60 °CNiiskustase: 20% kuni 80%
Mõõtmed		539,9 (L) × 422,4 (K) × 212,9 (S) mm
Mass (netomass)		4,11 kg (neto)
Mehaanilised andmed		Kalle: -5° kuni +20° (kaldenurk 20 kraadi on saavulatav ainult monitori kõrgeimas asendis)Põöramine: eiKõrguse reguleerimine: eiPõörlemine: eiLahtivõetav jalg: jah (kruviga kinnitatav lahtivõetav jalg)
Füüsilised nupud	Lülitid/nupud	Toitenupp MENÜÜ/SISENESisend Heledus/VäljuHelitugevus Nupp Empowering
	Funktsioonid	Heledus ÜlikiirendusKontrastsus KeelSinine tuli Menüü ajapilirang ACM H-asend (ainult analoogsisendiga mudelitel) Sisend Automaatne allikasV-asend (ainult analoogsisendiga mudelitel) DP-formaatTeravus (ainult analoogsisendiga mudelitel) Lai režiim Sagedus (ainult analoogsisendiga mudelitel) DDC/CI sisse/väljaAutomaatseadistus (ainult analoogsisendiga mudelitel) Kilre alustamise režlimVärvitemperatuur Monitori teave6-teljeline toon Lähtesta köik seaded6-teljeline küllastus VäljuHelitugevus
Kõiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
