РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KA241Y ACER

Ръководство за бърза настройка на LCD монитор Acer

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на вашия LCD монитор: не забравяйте, че вашият монитор е предназначен за работа с променливотоково захранване във вашия регион.

2. Изключете LCD монитора и извадете захранващия кабел от контакта.

3. Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.
   • НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.
4. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ НА АМОНЯЧНА ИЛИ СПИРТНА ОСНОВА ЗА ПОЧИСТВАНЕ НА LCD ЕКРАНА ИЛИ КОРПУСА.

5. Асег не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

6. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може сериозно да го повреди.

7. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.
8. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва сервизното обслужване от всякакво естество.
9. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън този диапазон може да доведе до трайно увреждане.
10. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на някое от следните обстоятелства:

- Кабельт за сигнал от монитора към компютъра е протрит или повреден.

- Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

- LCD мониторът или корпусът са повредени.

Закрепване на монитора към основата

1. Отстранете монитора от опаковката.
2. Закрепете стойката към основата. (за избрани модели)
3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за избрани модели)
4. Закрепете основата към стойката като завъртите винта с помощта на плоско езиче или с подходяща монета. (за избрани модели)

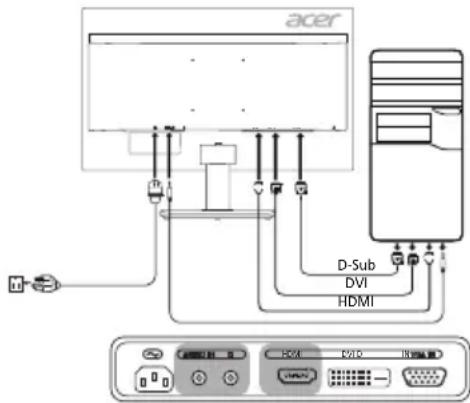

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.
2. 2-1 Свържете видео кабела

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете VGA видео кабела към компютъра.

2-2 Свържете цифровия кабел (само за двоен модел на входа)
а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете единия край на 24-пиновия DVI кабел към задната част на монитора, а другия край към порта на компютъра.

2-3 Свържете HDMI кабела (само за модел с вход HDMI) (опция)

а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете HDMI кабела към компютъра.

1. Свързване на аудио кабела. (опция)
2. Поставете захранващия кабел на монитора в захранващия порт от задната страна на монитора.
3. Включете захранвашите кабели на компютъра и монитора в близкия електрически контакт.

acer D-Sub DVI HDMI

опция

Външни бутони за управление

1, 2		Бутон за захранване/индикатор	Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.
3	Input	Бутон за вход	Натиснете за превключване на източниците на вход.
4		Бутон за сила на звука	Натиснете, за да активирате подвижната скала за сила на звука.
5	MENU	Функции на OSD	Натиснете, за да разгледате OSD. Натиснете отново, за да въведете селекция в OSD.
6	AUTO	Бутон за автоматично регулиране/изход	Ако OSD е активен, натиснетеAutoза излизане от OSD. След като OSD не е активен, натиснетеAutoи мониторът автоматично ще оптимизира позицията на дисплея, фокуса и часовника на вашия дисплей.
7	e	КлавишEmpowering	Натиснете клавиша Empowering, за да отворите OSD на технологията Acer eColor Management и да получите достъп до режимите на сценарии.

7 6 5 4 3 2 1

Разпоредби и бележки за безопасност

Бележка от Федералната комисия за комуникации (ФКК)

Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас В, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите.

Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки:

• Преориентиране или преместване на антената на приемника.
  ● Увеличаване на разстоянието между устройството и приемника.
• Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът.
• Консултация с доставчик или опитен радио/телевизионен техник за помощ.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Бележка:

За да предотвратите повреда на монитора, не го повдигайте от основата му.

Бележка: екранирани кабели

Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC).

Бележка: периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас В могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Експлоатацията зависи от следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: канадски потребители

Това цифрово устройство от клас В отговаря на разпоредбата ICES-003 на Канада.

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз

Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.

СПЕЦИФИКАЦИЯ

LCD панел	Управляваща система TFT цветен LCD дисплей
	Размер 23,8"W (60 см)
	Стъпка на пикселите 0,2745 мм (X) x 0,2745 мм (B)
	Яркост	250 cd/m ^2 (типична)
	Контраст 100000000:1 макс. (ACM)
	Ъгъл на виждане 178° (X)	178° (B) (CR=10)
	Време за реакция 4 ms (G до G)
	Тип на панела VA
	Видео R, G, В аналогов интерфейс
	Хоризонтална честота 31 kHz–83 kHz
	Вертикална честота 56–76 Hz
Цветове на дисплея 16,7 миллиона цвята
Dot Clock (Честота на сканиране)		VGA/HDMI: 170 MHzDVI: 165 MHz
Максимална резолюция 1920 x 1080 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Клас на енергийна ефективност B
*Годишна консумация на енергия 38 (kWh) (за модел на входа HDMI)
Консумация на енергия (при 200 нита)	Включен режим	21 W (типично)
	Режим на покой	0,5 W (типично)
	Изключен режим	0,35 W (типично)
Входен конектор		D-SubDVI-D 24 пина (само за модел с двоен вход)HDMI (само за модел с вход HDMI)
Входен видео сигнал		Аналогов: 0,7 Vp-p (стандартен), 75 OHM, положителенЦифров сигнал (само за модел с двоен вход)HDMI (само за модел с вход HDMI) (опция)
Говорители		2 W x 2 (опция)
Максимален размер на екрана		Хоризонтален: 534,74 ммВертикален: 313,26 мм
Източник на захранване 100–240 V, 50/60 Hz
Екологични съображения		Работна температура: 0° до 40°CТемпература за съхранение: -20° до 60°CРаботна влажност: 20% до 80%
Размери		539,9 (Ш) x 422,4 (В) x 212,9 (Д) мм
Тегло (нетно тегло)		4,11 кг (нето)
Спецификации на механизма		Накпаняне: -5° до +20° (само в най-високата точка може да се получи наклон от 20 градуса за ъгъла на издигане)Въртене: НеКоригиране на височината: НеОс: HeСтойка с подвижно краче: Да (Стойка с подвижно краче с винт)
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоВходСила на звука Меню/въвежданеВrightness/ExitКлавиш E(Empowering)
	Функции	ЯркостКонтрастBlue LightACMXоризонтална позиция (само за модел с аналогов вход)Вертикална позиция (само за модел с аналогов вход)Фокус (само за модел с аналогов вход)Часовник (само за модел с аналогов вход)Автоматична конфигурация (само за модел с аналогов вход)Температура на цвета6 цвятаНаситеност в 6 цвятаСила на звука УсилванеЕзикВреме на изчакване на OSDВходАвтоматичен източникDP форматШирокоекранен режимВкл./изкл. на DDC/CIPежим на бърза настройкаИнформация за дисплеяНулиране на всички настройкиИзход
Всички спецификации подлежат на промяна без предизвестие.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.

*Годишната консумация на енергия се изчислява с помощта на типичната консумация на енергия 4 часа на ден, 365 дни в годината.
