KA241Y - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οθόνη LCD
Μάρκα και μοντέλο	Acer KA241Y
Μέγεθος οθόνης	23,8 ίντσες (60 cm)
Τεχνολογία πάνελ	VA (TFT-LCD έγχρωμο)
Μέγιστη ανάλυση	1920 x 1080 στα 60 Hz
Φωτεινότητα	250 cd/m² (τυπική)
Αντίθεση	100.000.000:1 μέγ. (ACM)
Χρόνος απόκρισης	4 ms (γκρι σε γκρι)
Γωνία θέασης	178° οριζόντια / 178° κάθετη (CR=10)
Χρώματα που εμφανίζονται	16,7 εκατομμύρια
Οριζόντια συχνότητα	31 kHz έως 83 kHz
Κατακόρυφη συχνότητα	56 έως 76 Hz
Είσοδοι βίντεο	D-Sub (VGA), DVI-D 24 ακίδων, HDMI (ανάλογα με το μοντέλο)
Ενσωματωμένα ηχεία	2 x 2 W (προαιρετικά)
Τροφοδοσία	100 έως 240 V, 50/60 Hz
Κατανάλωση (λειτουργία)	21 W (τυπική)
Κατανάλωση (αναμονή)	0,5 W (τυπική)
Κατανάλωση (απενεργοποίηση)	0,35 W (τυπική)
Ενεργειακή κλάση	B
Διαστάσεις (Π x Υ x Β)	539,9 x 422,4 x 212,9 mm
Καθαρό βάρος	4,11 kg
Κλίση	-5° έως +20°
Στερέωση VESA	Αφαιρούμενη βάση (βίδες)
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Θερμοκρασία αποθήκευσης	-20 °C έως 60 °C
Υγρασία λειτουργίας	20 % έως 80 %
Συνιστώμενος καθαρισμός	Μαλακό και στεγνό πανί· κανένα υγρό απευθείας στην οθόνη
Δυνατότητα επισκευής	Μην ανοίγετε το περίβλημα· αναθέστε σε εξουσιοδοτημένο τεχνικό

Συχνές ερωτήσεις - KA241Y ACER

Ποιες είναι οι διαστάσεις της οθόνης Acer KA241Y;

Η οθόνη έχει διαστάσεις 539,9 mm πλάτος, 422,4 mm ύψος και 212,9 mm βάθος.

Ποια είναι η κατανάλωση ενέργειας σε κατάσταση αναμονής;

Σε κατάσταση αναμονής, η οθόνη καταναλώνει 0,5 W τυπικά.

Πώς καθαρίζω την οθόνη της οθόνης;

Απενεργοποιήστε και αποσυνδέστε την οθόνη. Χρησιμοποιήστε ένα μαλακό πανί ελαφρώς υγρό με διάλυμα χωρίς διαλύτη. Ποτέ μην ψεκάζετε υγρό απευθείας στην οθόνη.

Ποια καλώδια βίντεο παρέχονται;

Η οθόνη συνοδεύεται από καλώδιο VGA. Τα καλώδια DVI και HDMI είναι προαιρετικά ανάλογα με το μοντέλο.

Η οθόνη έχει ενσωματωμένα ηχεία;

Ναι, προαιρετικά, διαθέτει δύο ηχεία των 2 W το καθένα.

Ποια είναι η μέγιστη υποστηριζόμενη ανάλυση;

Η μέγιστη ανάλυση είναι 1920 x 1080 pixel στα 60 Hz.

Μπορώ να κλίνω την οθόνη;

Ναι, η κλίση είναι ρυθμιζόμενη από -5° έως +20°.

Είναι η οθόνη συμβατή με VESA;

Η βάση είναι αφαιρούμενη, αλλά οι διαστάσεις στερέωσης VESA δεν αναφέρονται στο εγχειρίδιο. Η βάση βιδώνεται απευθείας.

Τι να κάνω αν το καλώδιο σήματος έχει υποστεί ζημιά;

Αποσυνδέστε αμέσως την οθόνη και καλέστε έναν εξουσιοδοτημένο τεχνικό.

Πού μπορώ να βρω το πλήρες εγχειρίδιο;

Μπορείτε να κατεβάσετε το εγχειρίδιο σε μορφή PDF από τον επίσημο ιστότοπο της Acer ή από τη σελίδα του προϊόντος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KA241Y ACER

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΠΟΤΕ ΥΓΡΑ ΑΠΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ.
6. Η Acer δεν θα φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
7. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.
8. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
9. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε εργασίες συντήρησης στη συγκεκριμένη μονάδα μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
10. Αποθηκεύετε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
11. Αποσυνδέστε αμέσως την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος από την οθόνη στον υπολογιστή έχει ξεφτίσει ή έχει υποστεί ζημιά. - Χυθεί υγρό πάνω στην οθόνη LCD ή η οθόνη εκτεθεί στη βροχή. • Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσάρτηση της οθόνης στη βάση

1. Βγάλτε την οθόνη από τη συσκευασία.
2. Προσαρτήστε το στήριγμα στη βάση. (σε επιλεγμένα μοντέλα)
3. Περιστρέψτε δεξιόστροφα για να ασφαλίσει. Βεβαιωθείτε ότι η βάση έχει ασφαλίσει πάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)
4. Ασφαλίστε τη βάση στο στήριγμα, περιστρέφοντας τη βίδα με την πεπλατυσμένη γλωττίδα ή ένα κατάλληλο κέρμα. (σε επιλεγμένα μοντέλα)

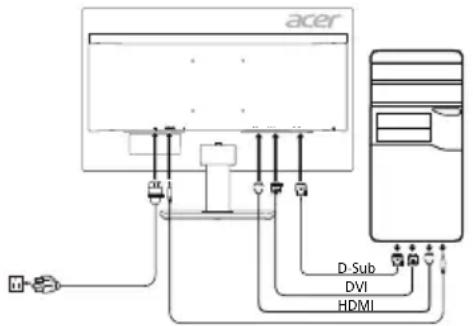

Σύνδεση της οθόνης σε υπολογιστή

1. Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου βίντεο

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. β. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση του ψηφιακού καλωδίου (μόνο για μοντέλο με διπλή είσοδο)

α. Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής είναι αποσυνδεδεμένοι από την παροχή ρεύματος. β. Συνδέστε το ένα άκρο του καλωδίου DVI 24 ακίδων στο πίσω μέρος της οθόνης και το άλλο άκρο στη θύρα του υπολογιστή.

2-3 Σύνδεση καλωδίου HDMI (μόνο για μοντέλο με είσοδο HDMI) (προαιρετικό)

α. Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής είναι αποσυνδεδεμένοι από την παροχή ρεύματος. β. Συνδέστε το καλώδιο HDMI στον υπολογιστή.

1. Συνδέστε το καλώδιο ήχου (προαιρετικό).
2. Συνδέστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.
3. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοντινή πρίζα.

Εξωτερικά στοιχεία ελέγχου

Αρ. Εικονίδιο Στοιχείο Περιγραφή

1, 2		Κουμπί/Ενδειξη λειτουργίας	Ενεργοποιεί/απενεργοποιεί την οθόνη. Το μπλε χρώμα υποδεικνύει τροφοδοσία με ρεύμα. Το πορτοκαλί χρώμα υποδεικνύει λειτουργία αναμονής/έξοικονόμησης ενέργειας.
3	Input	Κουμπί εισόδου Πατήστε για εναλλαγή μεταξύ των πηγών εισόδου.
4		Κουμπί έντασης ήχου	Πιέστε για να ενεργοποιήσετε την κλίμακα ρύθμισης της ένταση ήχου.
5	Λειτουργία-OSD		Πατήστε για προβολή του μενού OSD. Πατήστε ξανά για να εισαγάγετε μια επιλογή στο μενού OSD.
6	AUTO	Κουμπί αυτόματης ρύθμισης/Έξοδος	Εάν το μενού OSD είναι ενεργό, πατήστε Autóματα για έξοδο από το μενού OSD. Μόλις απενεργοποιηθεί το μενού OSD, πατήστε Autóματα και η οθόνη θα βελτιστοποιήσει αυτόματα τη θέση προβολής, την εστίαση και το ρολόι της προβολής σας.
7	e	Πλήκτρο Empowering	Πατήστε το πλήκτρο Empowering για να ανοίξει η λειτουργία OSD Acer eColor Management και να αποκτήσετε πρόσβαση στις λειτουργίες σεναρίων.

Κανονισμοί και ειδοποιήσεις ασφαλείας

Ειδοποίηση της FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για ψηφιακή συσκευή Κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία από επιβλαβείς παρεμβολές σε οικιακή εγκατάσταση. Η συσκευή αυτή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει εγγύηση ότι δεν θα προκύψουν παρεμβολές σε συγκεκριμένη εγκατάσταση. Εάν αυτή η συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, κάτι που μπορεί να διαπιστωθεί απενεργοποιώντας και ενεργοποιώντας τη συσκευή, ο χρήστης ενθαρρύνεται να προσπαθήσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

• Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.
• Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
• Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
• Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Δια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, την Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά τη θέσπιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Ειδοποίηση:

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Ειδοποίηση: Θωρακισμένα καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πιθανό να οδηγήσει σε παρεμβολές στη λήψη ραδιοφωνικού και τηλεοπτικού σήματος.

Προσοχή

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση: Καναδοί χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Απόρριψη άχρηστου εξοπλισμού από χρήστες σε ιδιωτικά νοικοκυριά στην Ευρωπαϊκή Ένωση

Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίνοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τον άχρηστο εξοπλισμό σας για ανακύκλωση, επικοινωνήστε με το τοπικό γραφείο της πόλης σας, την υπηρεσία διάθεσης οικιακών απορριμμάτων ή το κατάστημα από όπου αγοράσατε το προϊόν.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Οθόνη LCD	Σύστημα οδήγησης Έγχρωμη Φθόνη LCD TFT
	Μέγεθος 23,8"W (60 cm)
	Βήμα pixel 0,2745 mm (O) x 0,2745 mm (K)
	Φωτεινότητα	250 cd/m 2 (τυπική)
	Αντίθεση 100000000:1 μέγ. (A CM)
	Γωνία προβολής 178° (O) 178°	(K) (CR= 10)
	Χρόνος απόκρισης 4 ms (G σε G)
	Τύπος πάνελ VA
	Βίντεο Αναλογική διασύνδεση R, G, B
	Οριζόντια συχνότητα 31 kHz - 83 kHz
	Κατακόρυφη συχνότητα 56 - 76 Hz
Χρώματα οθόνης 16,7 εκατ. χρώματα
Συχνότητα κουκκίδων		VGA/HDMI: 170 MHzDVI: 165 MHz
Μέγιστη ανάλυση 1920 x 1080 @ 60 Hz
Τοποθέτηση και άμεση λειτουργία VESA DDCCI/DDC2B
Κλάση ενεργειακής απόδοσης B
* Ετήσια κατανάλωση ενέργειας		38 (kWh) (για μοντέλο εισόδου HDMI)
Κατανάλωση ρεύματος (στα 200 nits)	Λειτουργία ενεργοποίησης	21 W (τυπική)
	Λειτουργία αναμονής	0,5 W (τυπική)
	Λειτουργία απενεργοποίησης	0,35 W (τυπική)
Υποδοχή εισόδου		D-SubDVI-D 24 ακίδων (μόνο μοντέλο διπλής εισόδου)HDMI (μόνο μοντέλο εισόδου HDMI)
Σήμα βίντεο εισόδου		Αναλογικό: 0,7 Vp-p (τυπικό), 75 OHM, θετικόΨηφιακό σήμα (μόνο μοντέλο διπλής εισόδου)HDMI (μόνο μοντέλο εισόδου HDMI) (προαιρετικό)
Ηχεία		2 W x 2 (προαιρετικό)
Μέγιστο μέγεθος οθόνης		Οριζόντια: 534,74 mmΚατακόρυφη: 313,26 mm
Πηγή ισχύος		100-240 V, 50/60 Hz
Περιβαλλοντικά ζητήματα		Θερμοκρασία λειτουργίας: 0° έως 40°CΘερμοκρασία αποθήκευσης: -20° έως 60°CΥγρασία λειτουργίας: 20% έως 80%
Διαστάσεις		539,9 (Π) x 422,4 (Y) x 212,9 (B) mm
Βάρος (Κ. Β.)		4,11 kg (καθαρό)
Προδιαγραφές μηχανισμού		Κλίση: -5° έως +20° (μόνο στο υψηλότερο σημείο μπορούν να προσφερθούν 20 μοίρες κλίσης για τη γωνία ανύψωσης)Στρέψη: ΌχιΡύθμιση ύψους: ΌχιΠεριστροφή: ΌχιΑποσπώμενη βάση: Ναι (αποσπώμενη βάση με απελευθέρωση κοχλία)
Εξωτερικά στοιχεία ελέγχου	Διακόττης/Κουμπιά	Κουμπί λειτουργίαςΕίσοδος'Ενταση ήχουΜΕΝΟΥ/ΕΙΣΑΓΩΓΗΦωτεινότητα/ΕξοδοςΠλήκτρο Ε(Empowering)
	Λειτουργίες	ΦωτεινότηταΑντίθεσηΜπλε φωςACMO. θέση (μόνο μοντέλο αναλογικής εισόδου)K. θέση (μόνο μοντέλο αναλογικής εισόδου)Εστίαση (μόνο μοντέλο αναλογικής εισόδου)Ρολόι (μόνο μοντέλο αναλογικής εισόδου)Αυτόματη ρύθμιση παραμέτρων (μόνο μοντέλο αναλογικής εισόδου)Θερμοκρασία χρώματοςΑπόχρωση 6 αξόνωνΚορεσμός 6 αξόνων'Ενταση ήχουOverDriveΓλώσσαΧρονικό όριο OSDΕίσοδοςΑυτόματη πηγήΜορφή DPΛειτουργία ευρείας οθόνηςΕνεργοποίηση/απενεργοποίηση DDC/CIΛειτουργία γρήγορης έναρξηςΠληροφορίες οθόνηςΕπαναφορά όλων των ρυθμίσεων'Εξοδος
Όλες οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Βρείτε τα εγχειρίδια και τη λοιπή τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.

* Η ετήσια ενεργειακή κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση ρεύματος 4 ώρες ανά ημέρα, 365 ημέρες ετησίως.
