MANUAL DE UTILIZADOR KA241Y ACER

Manual de início rápido (QSG) do monitor LCD da Acer

Instruções de segurança importantes

Leia atentamente as instruções que se seguem.

1. Para limpar o ecrã do monitor LCD: certifique-se de que o monitor tem a potência elétrica necessária para funcionar com a alimentação de CA disponível na sua localização.

2. Desligue o monitor LCD e retire o cabo de alimentação da corrente.

3. Pulverize uma solução de limpeza não-solvente num pano e limpe cuidadosamente o ecrã.
4. NUNCA PULVERIZAR OU DEITAR LÍQUIDO DIRETAMENTE NO ECRÃ OU TAMPA.
5. NÃO USAR PRODUTOS DE LIMPEZA COM AMONÍACO OU À BASE DE ÁLCOOL NO ECRÃ LCD OU NA TAMPA.

- A Acer não se responsabiliza por danos resultantes do uso de produtos de limpeza com amoníaco ou à base de álcool.

1. Não coloque o monitor LCD perto de uma janela. Expor o monitor a chuva, humidade ou luz solar pode provocar danos graves no mesmo.

2. Não exerça pressão sobre o ecrã LCD. A pressão excessiva pode provocar danos permanentes no ecrã.

3. Não remova a tampa nem tente efetuar reparações nesta unidade por sua conta. Apenas um técnico autorizado deve efetuar reparações de qualquer tipo.
4. Guarde o monitor LCD numa divisão com uma temperatura entre os -20 e os 60 °C (-4 a 140 °F). Guardar o monitor LCD numa divisão fora deste intervalo de temperatura pode provocar danos permanentes.
5. Perante qualquer uma das situações abaixo, desligue de imediato o monitor da alimentação e contacte um técnico autorizado:

- O cabo de sinal Monitor para PC está desgastado ou danificado.

- Derrame de líquidos no monitor LCD ou o monitor está exposto a chuva.

1. Retire o monitor da embalagem.
2. Instale o apoio na base. (disponível para modelos selecionados)
3. Rode para a direita de forma a encaixar. Certifique-se de que a base está encaixada no suporte. (disponível para modelos selecionados)
4. Fixe a base no suporte apertando o parafuso com a patilha ou uma moeda adequada. (disponível para modelos selecionados)

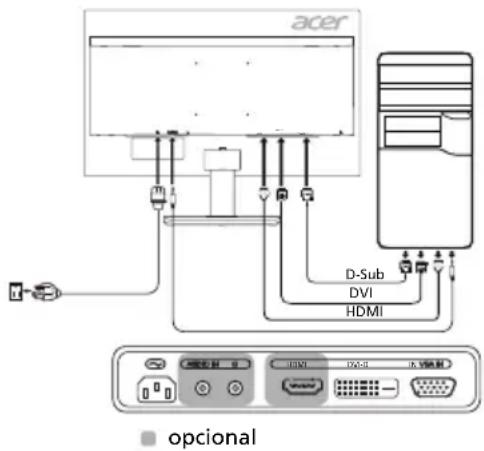

Ligar o monitor a um computador

1. Desligue o monitor e desligue o cabo de alimentação do seu computador.
2. 2-1 Ligue o cabo de vídeo

a. Certifique-se de que o monitor e o computador estão desligados.

b. Ligue o cabo de vídeo VGA ao computador.

2-2 Ligue o cabo digital (apenas nos modelos com entrada dupla)

a. Certifique-se de que o monitor e o computador estão desligados.

b. Ligue uma extremidade do cabo DVI de 24 pinos à parte posterior do monitor e a outra à porta do computador.

2-3 Ligue o cabo HDMI (apenas nos modelos com entrada HDMI) (Opcional)

a. Certifique-se de que o monitor e o computador estão desligados.

b. Ligue o cabo HDMI ao computador.

1. Ligue o cabo de áudio. (Opcional)
2. Introduza o cabo de alimentação do monitor na porta de alimentação situada na parte posterior do mesmo.
3. Ligue os cabos de alimentação do computador e do monitor a uma tomada elétrica nas proximidades.

Controlos externos

NúmeroIconeltemDescrição
1, 2		Botão/indicador de alimentação	Liga/desliga o monitor. Azul indica alimentação ligada. Âmbar indica modo de espera/poupança energética.
3	Input	Botão Input Prima	para alternar entre entradas.
4 Botão de volume			Prima para ativar a escala móvel do volume.
5 Funções da OSD			Prima para ver a OSD. Prima novamente para introduzir uma seleção na OSD.
6	AUTO	Botão de ajuste automático/Sair	Se a OSD estiver ativa, prima Auto para sair da OSD. Quando a OSD estiver inativa, prima Auto e o monitor otimiza automaticamente a posição da imagem, a focagem e o relógio do seu ecrã.
7	e	Tecla Empowering	Prima a tecla Empowering para abrir a OSD do Acer eColor Management e aceder aos modos de cenário.

acer D-Sub DVI HDMI optional

7 6 5 4 3 2 1

Regulamentações e avisos de segurança

Aviso da FCC

Este dispositivo foi testado e considera-se estar em conformidade com os limites estabelecidos para um dispositivo digital de Classe B, estando de acordo com a secção 15 das normas da FCC. Estes limites foram concebidos para oferecer uma proteção razoável contra interferências indesejáveis numa instalação residencial. Este equipamento gera, utiliza e pode emitir radiofrequências e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nocivas nas comunicações por rádio.

No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Se este dispositivo provocar interferências nocivas na receção de rádio ou televisão, facto que pode determinar ligando e desligando o dispositivo, recomenda-se que o utilizador corrija as mesmas, recorrendo a uma ou mais das seguintes medidas:

● Reorientar ou reposicionar a antena recetora.
- Aumentar a distância entre o dispositivo e o recetor.
- Ligar o dispositivo a uma tomada de parede num circuito diferente daquele ao qual o recetor está ligado.
- Consultar o fornecedor ou um técnico de rádio/televisão experiente para obter ajuda.

Declaração de conformidade da CE

Pelo presente documento, a Acer Inc. declara que este monitor LCD se encontra em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva relativa à EMC (Compatibilidade Eletromagnética) 2014/30/UE, da Diretiva para Equipamentos de Baixa Tensão 2014/35/UE, da Diretiva relativa à RoHS (Restrição de Certas Substâncias Perigosas) 2011/65/UE e da Diretiva 2009/125/CE com vista a estabelecer um quadro de referência para a definição dos requisitos de ecodesign para produtos relacionados com o consumo energético.

Aviso:

Para evitar danificar o monitor, não o levante pela base.

Aviso: cabos blindados

É obrigatório de estabelecer todas as ligações a outros dispositivos informáticos através de cabos blindados, de forma a manter a conformidade com as regulamentações da EMC.

Aviso: dispositivos periféricos

Só pode ligar periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados em conformidade com os limites da Classe B a este equipamento. É provável que a utilização com periféricos não-certificados provoque interferências na receção de rádio e televisão.

Atenção

Quaisquer alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem anular a autoridade do utilizador, concedida pela FCC (Federal Communications Commission – Comissão Federal de Comunicações), no que respeita à utilização deste produto.

Condições de funcionamento

Este dispositivo está em conformidade com a Parte 15 das normas de FCC. O funcionamento está sujeito às duas condições que se seguem: (1) este dispositivo não pode provocar interferências nocivas e (2) este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam provocar um funcionamento indesejado.

Aviso: utilizadores do Canadá

Este aparelho digital de Classe B cumpre a ICES-003 canadiana.

Eliminação de resíduos de equipamentos por parte de utilizadores particulares na União Europeia

Este símbolo no produto ou na respetiva embalagem indica que não pode eliminar este produto com o seu restante lixo doméstico. Em vez disso, é da sua responsabilidade eliminar resíduos de equipamentos entregando-os num ponto de recolha designado com vista à reciclagem de resíduos de equipamentos elétricos e eletrónicos. A recolha e a reciclagem em separado dos seus resíduos de equipamentos aquando da eliminação ajuda a conservar os recursos naturais. Além disso, serve como garantia de que a reciclagem é feita de forma a proteger a saúde humana e o ambiente. Para mais informações sobre onde pode entregar os seus resíduos de equipamentos para reciclagem, contacte o seu município, os serviços municipalizados de recolha de resíduos de equipamentos ou a loja onde comprou o produto.

ESPECIFICAÇÕES

Painel LCD	Sistema de condução LCD	TFT a cores
	Tamanho 23,8"W (60 cm)
	Distância entre píxeis 0,2745 mm (H) x 0,2745 mm (V)
	Luminosidade	250 cd/m2(habitual)
	Contraste 100000000:1 no máx. (ACM)
	Ângulo visível 178° (H) 178° (V) (CR=10)
	Tempo de resposta 4 ms (G a G)
	Tipo de painel VA
	Vídeo Interface analógica R, G, B
	Frequência horizontal 31 kHz - 83 kHz
	Frequência vertical 56 - 76 Hz
Cores do ecrã 16,7 milhões de cores
Frequência de pontos		VGA/HDMI: 170 MHzDVI: 165 MHz
Resolução máxima 1920 x 1080 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Classe de eficiência energética B
*Consumo energético anual		38 (kWh) (nos modelos com entrada HDMI)
Consumo de energia (a 200 cd/m2)	Ligado	21 W (habitual)
	Modo de espera	0,5 W (habitual)
	Desligado	0,35 W (habitual)
Conetor de entrada		D-SubDVI-D de 24 pinos (apenas nos modelos com entrada dupla)HDMI (apenas nos modelos com entrada HDMI)
Sinal de entrada de vídeo		Analógico: 0,7 Vp-p (padrão), 75 OHM, PositivoSinal digital (apenas nos modelos com entrada dupla)HDMI (apenas nos modelos com entrada HDMI) (Opcional)
Colunas		2 W x 2 (opcional)
Tamanho máximo do ecrã		Horizontal: 534,74 mmVertical: 313,26 mm
Alimentação		100-240 V, 50/60 Hz
Considerações ambientais		Temperatura de funcionamento: 0 °C a 40 °CTemperatura de armazenamento: -20 °C a 60 °CHumidade de funcionamento: 20% a 80%
Dimensões		539,9 (L) x 422,4 (A) x 212,9 (P) mm
Peso (líquido)		4,11 kg (líquido)
Especificações de mecanismos		Inclinação: entre -5° e +20° (só é possível disponibilizar 20° de reclinação para o ângulo de elevação no ponto mais elevado)Rotação: NãoAjuste da altura: NãoArticulação: NãoApoio amovível: sim (apoio amovível com parafuso de engate)
Controlos externos	Comutador/botões	Botão de alimentação Entrada Volume	MENU/ENTERLuminosidade/SairTecla E(Empowering)
	Funções	Luminosidade Contraste Luz azul ACMPosição H. (apenas em modelos com entrada analógica)Posição V. (apenas em modelos com entrada analógica)Focagem (apenas em modelos com entrada analógica)Relógio (apenas em modelos com entrada analógica)Config. Auto. (apenas em modelos com entrada analógica)Temp. Cor Tonalid. 6 eixos Satur. 6 eixos Volume	Over DriveIdiomaTempo limite OSDEntradaFonte AutoFormato DPModo PanorâmicoLigar/Desligar DDC/CIModo início ráp.Informações do ecrãRepor todas definiçõesSair
Todas as especificações estão sujeitas a alterações sem aviso prévio.

Pode encontrar manuais e outra documentação sobre o seu produto Acer no website de suporte oficial da Acer.

*O consumo energético anual é calculado utilizando o consumo energético habitual quatro horas por dia, 365 dias por ano.

Guia de início rápido do monitor LCD Acer

Instruções de segurança importantes

Leia as instruções a seguir atentamente.

1. Para limpar a tela LCD do monitor: certifique-se de que a classificação do monitor permite que ele seja conectado à fonte de alimentação CA disponível na sua localidade.

2. Desligue o monitor LCD e desconecte o cabo de alimentação da tomada.

3. Borrife uma solução de limpeza sem solventes em um pano e limpe a tela com cuidado.

- NUNCA BORRIFE NEM DESPEJE QUALQUER TIPO DE LÍQUIDO DIRETAMENTE NA TELA OU NAS DEMAIS PARTES DO MONITOR.

- NÃO USE PRODUTOS À BASE DE AMONÍACO OU ÁLCOOL NO VISOR OU NAS DEMAIS PARTES DO MONITOR LCD.

- A Acer não será responsável por danos resultantes do uso de soluções de limpeza à base de amoníaco ou álcool.

1. Não coloque o monitor LCD próximo a janelas. A exposição do monitor à chuva, umidade ou luz solar pode causar danos graves ao aparelho.
2. Não aplique pressão à tela LCD. A pressão em excesso pode causar danos permanentes ao visor.
3. Não remova a tampa nem tente fazer a manutenção da unidade. Todos os tipos de manutenção devem ser realizados por um técnico autorizado.
4. O monitor LCD deve permanecer em ambientes com temperatura entre -20 e 60 °C (-4 e 140 °F). Não seguir essa recomendação pode causar danos permanentes ao aparelho.
5. Desconecte o monitor da tomada imediatamente e entre em contato com um técnico autorizado em qualquer um destes casos:

- O cabo de sinal que conecta o monitor ao PC está desgastado ou foi danificado.

- Houve derramamento de líquido no monitor LCD ou o monitor foi exposto à chuva.

- O monitor LCD — ou outras partes do aparelho — está danificado.

Como fixar o monitor na base

1. Remova o monitor da embalagem.
2. Encaixe o suporte do monitor na base (somente em alguns modelos).
3. Gire no sentido horários para travar. Verifique se a base e o suporte estão travados (somente em alguns modelos).
4. Fixe o suporte na base com um parafuso usando uma chave de fenda ou uma moeda apropriada. (somente em alguns modelos).

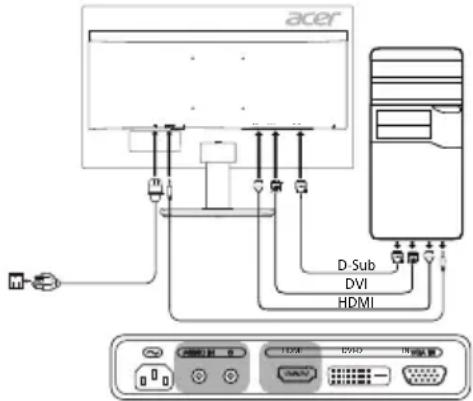

Como conectar o monitor a um computador

1. Desligue o monitor e desconecte o cabo de alimentação do computador da tomada.

2. 2-1 Conectar o cabo de vídeo

a. Verifique se o monitor e o computador estão desligados.
b. Conecte o cabo de vídeo VGA ao computador.
2-2 Conectar cabo digital (somente nos modelos com entrada dupla)
a. Verifique se o monitor e o computador estão desligados.
b. Conecte uma extremidade do cabo DVI de 24 pinos à parte posterior do monitor e a outra extremidade à porta do computador.

2-3 Conectar o cabo HDMI (somente nos modelos com entrada HDMI) (opcional)

a. Verifique se o monitor e o computador estão desligados.

b. Conecte o cabo HDMI ao computador.

1. Conecte o cabo de áudio. (opcional)
2. Insira o cabo de alimentação do monitor na porta de alimentação na parte posterior do aparelho.
3. Conecte os cabos de alimentação do computador e do monitor a uma tomada elétrica.

acer D Sub DVI HDMI

opcional

Controles externos

NoIconeltemDescrição
1 e 2		Botão/indicador ON/OFF	Liga/desliga o monitor. A cor azul indica que o aparelho está ligado. A cor âmbar indica que o aparelho está no modo de espera/economia de energia.
3	Input	Botão de entrada Aperte para trocar os input sources.
4 Botão de volume			Aperte para ativar a escala deslizante de volume.
5 Funções do OSD			Pressione para visualizar o OSD. Pressione novamente para escolher uma opção no OSD.
6	AUTO	Botão de ajuste automático/Sair	Se o OSD estiver ativo, pressione Auto para sair do OSD. Com o OSD inativo, pressione Auto e o monitor otimiza automaticamente a posição, o foco e o relógio do monitor.
7 Tecla Empowering			Pressione a tecla Empowering para abrir o OSD Acer eColor Management e acessar os modos disponíveis.

7 6 5 4 3 2 1

Regulamentos e avisos de segurança

Aviso da FCC

Esse dispositivo foi testado e está em conformidade com os limites de dispositivos digitais da Classe B, de acordo com a Parte 15 das normas da FCC. Esses limites foram estabelecidos para proporcionar a proteção adequada contra interferência em instalações residenciais. Esse dispositivo gera, usa e pode irradiar energia de radiofrequência. Se não for instalado e usado de acordo com as instruções, o aparelho pode provocar interferência em comunicações de rádio.

No entanto, não há garantias de que não haverá interferência em determinadas instalações. Se o dispositivo causar interferência na recepção de rádio ou televisão — o que é possível verificar desligando e religando o dispositivo —, o usuário deve tomar uma ou mais das medidas a seguir para tentar solucionar o problema:

• Mude a posição da antena receptora.
• Distancie o dispositivo do receptor.
• Conecte o dispositivo a outra tomada, de modo que o aparelho e o receptor sejam conectados a circuitos diferentes.
• Consulte o revendedor ou um técnico em rádio/televisão experiente para obter ajuda.

Declaração de conformidade CE

Por meio deste instrumento, a Acer Inc. declara que o monitor LCD em questão está em conformidade com os requisitos básicos e outras disposições pertinentes da Diretiva CEM 2014/30/EU, da Diretiva de baixa tensão 2014/35/EU, da Diretiva RoHS 2011/65/EU e da Diretiva 2009/125/EC para a criação de uma estrutura que estabeleça os requisitos de concepção ecológica para produtos que utilizam energia elétrica.

Aviso:

Para evitar danos ao monitor, não levante o monitor pela sua base.

Aviso: cabos blindados

Todas as conexões com outros dispositivos de computação devem usar cabos blindados para manter a conformidade com as regulamentações de compatibilidade eletromagnética.

Aviso: dispositivos periféricos

Somente periféricos (dispositivos de entrada/saída, terminais, impressoras etc.) certificados e em conformidade com os limites da Classe B podem ser conectados a esse equipamento. O uso de dispositivos periféricos não certificados pode causar interferência na recepção de sinais de rádio e televisão.

Cuidado

As alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem revogar o direito de utilização do produto, que é assegurado pela Federal Communications Commission.

Condições de funcionamento

Esse dispositivo está em conformidade com a Parte 15 das normas da FCC. O funcionamento está sujeito às seguintes condições: (1) o dispositivo não pode causar interferência e (2) o dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa causar operação indesejada.

Aviso: usuários canadenses

Esse aparelho digital de Classe B está em conformidade com a norma canadense ICES-003.

Descarte de equipamentos nas residências dos usuários na União Europeia

O símbolo ao lado, presente no produto ou na sua embalagem, indica que esse produto não deve ser descartado no lixo doméstico comum. Em vez disso, é sua responsabilidade descartar o equipamento adequadamente, levando-o a um ponto de coleta para reciclagem do equipamento elétrico e eletrônico. A coleta seletiva e reciclagem do equipamento no momento do descarte ajudará a conservar recursos naturais e garantir que ele seja reciclado para proteger a saúde humana e o meio ambiente. Para obter mais informações sobre pontos de coleta de equipamentos para reciclagem, entre em contato com a prefeitura da sua cidade, com o serviço de coleta doméstica ou com o estabelecimento em que o produto foi adquirido.

ESPECIFICAÇÃO

Painel LCD	Sistema tecnológico LCD	TFT a cores
	Tamanho 23,8"W (60 cm)
	Densidade dos pixels 0,2745 mm (H) x 0,2745 mm (V)
	Brilho	250 cd/m2(típico)
	Contraste máx. de 100000000:1 (ACM)
	Ângulo de visualização 178° (H) e 178° (V) (CR = 10)
	Tempo de resposta 4 ms (G a G)
	Tipo de painel VA
	Vídeo Interface analógica	R, G, B
	Frequência H 31 kHz - 83 kHz
	Frequência V 56 - 76 Hz
Cores do visor 16,7 M cores
Frequência de pontos		VGA/HDMI: 170 MHzDVI: 165 MHz
Resolução máxima 1920 x 1080 a 60 Hz
Plug&Play VESA DDCCI/DDC2B
Classe de eficiência energética B
*Consumo de energia anual		38 kWh (modelo com entrada HDMI)
Consumo de energia (até 200 nits)	Ligado	21 W (típico)
	Hibernação	0,5 W (típico)
	Desligado	0,35 W (típico)
Conector de entrada		D-SubDVI-D de 24 pinos (somente nos modelos com entrada dupla)HDMI (somente nos modelos com entrada HDMI)
Sinal de entrada de vídeo		Analógico: 0,7 Vp-p (padrão), 75 OHM, PositivoSinal digital (somente nos modelos com entrada dupla)HDMI (somente nos modelos com entrada HDMI) (opcional)
Alto-falantes		2 W x 2 (opcional)
Tamanho máximo da tela		Horizontal: 534,74 mmVertical: 313,26 mm
Fonte de alimentação		100-240 V, 50/60 Hz
Condições do ambiente		Temp. funcionamento: 0° a 40°CTemp. armazenamento: -20° a 60°CUmidade de funcionamento: 20% a 80%
Dimensões		539,9 (L) x 422,4 (A) x 212,9 (P) mm
Peso (líq.)		4,11 kg (líq.)
Especificações do mecanismo		Inclinação: de -5 a +20° (só é possível obter 20 graus de inclinação para o ângulo de elevação no ponto mais alto)Rotação: NãoAjuste de altura: NãoArticulação: NãoPés destacáveis: Sim (suporte separável com ajuste por parafusos)
Controles externos	Botões	Botão ON/OFFEentradaVolume	MENU/ENTRARBrilho/SairTecla E (Empowering)
	Funções	BrilhoContrasteLuz azulACMPosição-H (somente nos modelos com entrada analógica)Posição-V (somente nos modelos com entrada analógica)Foco (somente nos modelos com entrada analógica)Sincronismo (somente nos modelos com entrada analógica)Ajuste Automático (somente nos modelos com entradaanalógica)Temp. de corMatiz 6-eixosSatur.6-eixosVolume	CancelarIdiomaTempo limite OSDEntradaFonte automáticaFormato DPWide ModeDDC/CI On/OffModo Início Ráp.Display Information (Informações sobre o visor)Redefinir Todas ConfigSair
Todas as especificações estão sujeitas a alterações sem aviso prévio.

Encontre manuais e outros documentos para seu produto Acer no site de suporte da Acer.

*O consumo de energia anual é calculado com base no consumo de energia normal por 4 horas por dia, 365 dias por ano.

Declaração de Conformidade

Nós,

Acer Incorporated

Designação comercial:

ACER

Número do modelo:

KA241Y

Número SKU:

KA241Y xxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, ou espaço em branco)

Nós, Acer Incorporated, sob nossa inteira responsabilidade, que o produto acima descrito está conforme a legislação de harmonização relevante da União, e que a Diretiva infra, e seguintes normas harmonizadas e/ou outras normas relevantes foram aplicadas:

Diretiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN 55024:2010

EN61000-3-2:2014 Classe D

EN61000-3-3:2013

Diretiva LVD: 2014/35/UE

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Diretiva RSP: 2011/65/UE

EN 50581:2012

Regulamentação (CE) N°. 1275/2008; EN 50564:2011

Ano a começar a fixação da marca CE: 2017.

NuJum
