MANUAL DE UTILIZARE KA241Y ACER

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru curățarea ecranului monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.

2. Opriti monitorul LCD și decuplați cablul de alimentare.

3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZATI SI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICATI SUBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.

6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.

8. Nu aplicati presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° ... +60° C (-4° ... +140° F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

- Cablul de semnal de la monitor la PC este ros sau deteriorat.

- S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.

- Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Ataşarea monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Ataşati suportul cu picior la bază. (pentru modelele selectate)
3. Rotiți în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

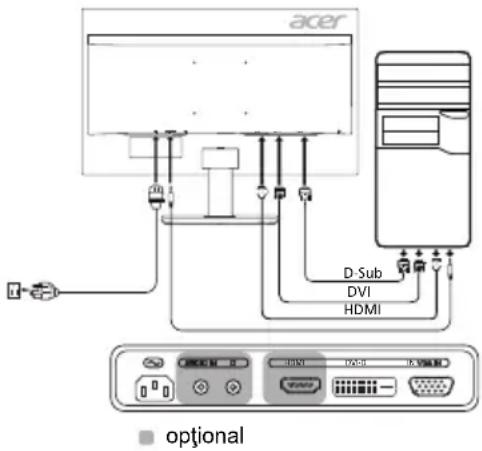

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul video

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.

b. Conectati cablul video VGA la calculator.

2-2 Conectați cablul digital (numai la modelul cu intrare duală)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați un capăt al cablului DVI cu 24 pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectați cablul HDMI (numai la modelul cu intrare HDMI) (optional)

a. Verificati ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați cablul HDMI la calculator.

1. Conectați cablul audio. (optional)

2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.

3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

Comenzi externe

Nr. Pictogramă Element Descriere
1, 2	[IMAGE]	Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie.
3	Input	Buton pentru intrare	Apăsați pentru a comuta între sursele de intrare.
4	Butonu/Volum		Apăsați pentru a activa scala de reglare a volumului.
5	Funcții OSD/MENU		Apăsați pentru a vizualiza OSD. Apăsați din nou pentru a introduce o selecție în OSD.
6	AUTO	Buton de reglare automată/leșire	Dacă OSD este activ, apăsați peAutopentru a părăsi OSD. După ce OSD a deveni inactiv, apăsați pe butonulAuto, iar monitorul va optimiza automat poziția de afișare, focalizarea și ceasul afișajului dvs.
7	e	TastaEmpowering	Apăsați pe tasta Empowering pentru a deschide OSD-ul Acer eColor Management și a accesa modurile de scenariu.

acer D-Sub DVI HDMI optional

7 6 5 4 3 2 1

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protectie rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

• Reorientati sau repozitionati antena receptoare.
• Măriți distanța dintre dispozitiv și receptor.
• Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
• Consultati dealerul sau un tehnician radio/TV experimentat.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a mentine conformitatea cu reglementările EMC.

Notă: Dispositive periferice

Numai perifericele (dispozitive de intrare/ieşire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi ataşate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atentie

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Conditii de functionare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv nu produce interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-I la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICATII

Panou LCD	Sistem de acționare LCD color TFT
	Dimensiune 23,8"W (60 cm)
	Pas pixeli 0,2745 mm (H) x 0,2745 mm (V)
	Luminozitate	250 cd/m ^2 (tipic)
	Contrast 100.000.000:1 Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de răspuns 4 ms (G - G)
	Tip panou VA
	Video Interfață analogica R, G, B
	Frecvență orizontală 31 kHz – 83 kHz
	Frecvență verticală 56 – 76 Hz
Culori afișate 16,7 milioane de culori
Frecvența de ceas		VGA/HDMI: 170 MHzDVI: 165 MHz
Rezolutie maximă 1920 x 1080 la 60 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientă energetică B
*Consum anual de energie 38 (kWh) (pentru modelul cu intrare HDMI)
Consum de energie (la 200 nits)	Modul Pornit	21 W (tipic)
	Modul Repaus	0,5 W (tipic)
	Modul Oprit	0,35 W (tipic)
Conector de intrare		D-SubDVI-D 24 pini (numai la modelul cu intrare duală)HDMI (numai la modelul cu intrare HDMI)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, pozitivSemnal digital (numai la modelul cu intrare duală)HDMI (numai la modelul cu intrare HDMI) (opțional)
Difuzoare		2 W x 2 (opțional)
Dimensiune maximă ecran		Orizontal: 534,74 mmVertical: 313,26 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temperatură de funcționare: 0° – 40°CTemperatură de depozitare: -20° – 60°CUmiditate de funcționare: 20% – 80%
Dimensiuni		539,9 (l) x 422,4 (h) x 212,9 (a) mm
Greutate (netă)		4,11 kg (net)
Specificații privind mecanismul		Înclinare: -5° – +20° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 20 gradeÎnclinare)Rotire: NuReglarea înălțimii: NUPivotare: NUSuport cu picior detașabil: Da (suport cu picior detașabil cu prindere cu șurub)
Comenzi externe	Comutator/butoane	Buton de alimentare MENIU/ENTERIntrare Luminozitate/leşireVolum Tasta Empowering (E)
	Funcții	Luminozitate Over DriveContrast LimbăLumină albastră Expirare OSDACM IntrarePozitie orizontală (numai la modelul cu intrare analogica) Sursă automatăPozitie verticală (numai la modelul cu intrare analogica) Format DPFocalizare (numai la modelul cu intrare analogica) Modul WideCeas (numai la modelul cu intrare analogica) DDC/CI Pornit/OpritConfigurare automată (numai la modelul cu intrare analogica) Modul Pornire rapidăTemperatură culoare Informații afișareNuanțe pe 6 axe Resetare toate setărileSaturație pe 6 axe leşireVolum
Toate specificațiile pot fi schimbate fără notificare prealabilă.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.

*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
